RRU拉远的应用和分析_邬元兰

合集下载

浅析RRU拉远模式的接入光缆组网设计方案

浅析RRU拉远模式的接入光缆组网设计方案

浅析RRU拉远模式的接入光缆组网设计方案作者:梁俊贤来源:《科学与财富》2017年第06期摘要:随着工信部LTE牌照下发,移动网络正式步入LTE时代并迎来网络的大发展。

4G 网络的建设,离不开基础通信光缆网的建设,光缆网已经成为觉得网络发展的关键因素。

随着网络的完善,一张光缆网正在迅速大规模建设,尤其村通RRU拉远基站和室分RRU拉远基站带来的大量接入光缆需要建设。

但是,由于投资却往往紧缺。

因此,本论文通过数据评估和案例分析,总结RRU拉远模式的接入光缆组网设计方案在当前情况下显得十分必要和有价值。

关键词:RRU拉远;一张光缆网;组网方式;LTE1、引言1.1 一张光缆网随着LTE网络需求的发展,光接入网的规划建设需要达到适应网络发展,同时兼顾高效利用网络,可以再有限的投资下更好完成网络接入,以适应公司业务战略的持续发展。

2016年,广东公司启动LTE网络的行政村覆盖工程,拟投入5.2万个基站完善深度覆盖。

为此,公司根据传输网络的规划和建设建设情况,结合传输网络的骨干和接入,完成一整套面向“一张光缆网”网络规划指导体系和原则。

一张光缆网要求必须建立建设体系包括对建模体系,内容为传输管线网络现状进行数据采集,并通过评估的体系,对基础数据进行处理,完成对网络现状的评估分析。

结合网络基础数据和目标网络架构,建立整体规划思路,通过辅助规划工具的应用,导出最终规划结果,并输入到相关信息地图系统中,与现有的管线网络建立直观的联系。

简而言之,一张光缆网需要充分考虑主干和接入的关系,要求统一的接入情况下,精细化管理现有的资源。

1.2 网络建设接入规模2014年以来,工信部给移动集团正式颁发TDD-LTE的牌照,广东公司正式进入4G时代。

随着LTE战略的发展和LTE网络建设的需求,公司LTE基站建设的规模在成倍的增长,2016年规模更是2014年规模的4倍。

因此,为了保证LTE基站的有效接入,接入光缆的规模成倍增长。

RRU拉远的应用和分析_邬元兰

RRU拉远的应用和分析_邬元兰

RRU采用机房内逆变器电 源系统远供供电;BBU采用
机房内直流系统供电
应用场景
RRU需支持交流供电;RRU RRU需支持直流供电;RRU
距离BBU超过200m或者不在 距离BBU超过200m或者不在同
同一楼房
一楼房
RRU需支持直流供电;RRU距离 BBU小于200m最佳;远距离较远
的,如2km~3km
通过对RRU拉远的分析,对于需要使用拉远的场 景建议如下:
(1)拉远处有空间有稳定直流电源的情况,采用 直流一体化电源柜供电。
(2)拉远处有空间无直流电源的情况,采用交流 供电,重要站点可增加UPS。
(3)拉远处无空间放置设备的情况,采用直流远 供设备供电。
5 RRU拉远覆盖的应用分析
RRU拉远的应用场景主要如下: (1)RRU长距离拉远组网,可以长距离拉远, 延伸覆盖距离,适合覆盖高速公路和长距离狭长区 域。组网方式可以采用星型拉远、链型拉远或者星型+ 链型的混合拉远方式。 (2)BBU、传输设备和电源系统(蓄电池、一次 电源、逆变器)集中放置一个机房。RRU光纤拉远到 要覆盖的村庄,供电使用交流拉远。
(5)分布式基站的供电方案对比及分析 1)室外一体化UPS供电方案:目前广东联通前几 期工程中采用过一些室外一体化UPS设备,暴露出一 些问题,如无法扩容、可靠性较低、故障较多、电池 的放电时间和寿命短等问题。这些都和UPS设备本身 的质量和设备特性有关,因此3G的分布式基站设备采 用室外一体化UPS设备进行供电的方案要慎重考虑。 2)室外一体化直流电源供电方案:室外一体化直 流电源由于采用模块式结构,其可靠性较高,便于扩 容,且电池也可以配置较大的容量(可以通过外加电 池仓解决),因此对于BBU由机房内直流电源供电, RRU距离机房直流系统很远的情况下,推荐采用室外 一体化直流电源对RRU进行供电。 3)直流电源远供供电方案:对于近距离的直流远 供场景,需要核算机房内直流系统的容量和端子(可 扩容),电池容量足够满足分布式基站的放电要求 (可更换);该种方案由于不需要增加设备和系统, 因此最为简单易行,投资最少。但对于较远距离的直 流远供,则需要新增远供设备,同时考虑施工难度和 建设周期。 4)交流电源远供供电方案:对于RRU距离机房 直流系统较远的情况,如果采用直流远供供电方案, 会造成电缆上的压降和电能损耗过大的情况,因此这 种情况下可以采用交流电源远供供电方案。由于要在 机房安装设备,该方案虽然可以解决线路过长的压降 问题,但是需要机房有足够的空间,如果距离较远, 则导线的费用会很高(三芯电缆三路),而且还要考 虑防雷等问题,所以该方案也需要慎重考虑。 RRU拉远的供电方式对比如表2所示。

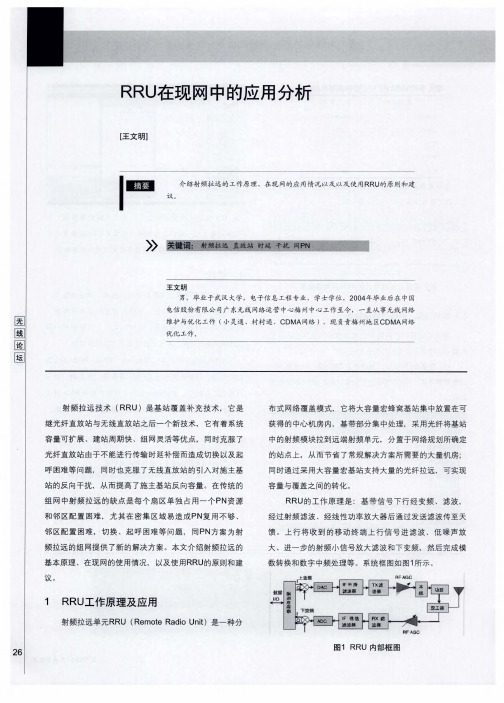

RRU在现网中的应用分析

RRU在现网中的应用分析

需 要注 意 的是, 对于 功率 ,非参 考小 区 的载频额 定 设 计功率 ( elp )仍 然是生效 的;前 向控制信 道增益 c l wr — (h g i) c an,非参考小 区的导频和 同步 的前 向控制信 道增 益 (h g i) c — an都是生效 的,非参考小 区的寻 呼信道 前向控制信
方公 里 , 总 人 口 为4 75 8 .万人 。 现 网现 有5 8 基 站 , 3 1 6宏 3 个远 近 端 直 放 站 设 备 , 汕 头 现 网 中 总 共 运 用 射 频 拉 远 1 5 3 个 扇 区 , 集 中 分 布 在 汕 头 金 平 区 、龙 湖 区 和 濠 江 区 这 三 个
区可 以放 在 不 同 的地 方 , 而 功 分 受 限 于 馈 线 只 能 就 近 。
22 现 网R U . R 关键话务指标分析
分。
现 网 中射 频拉 远模 块构 成 图及与宏 站 、微站 的链 接
关系 。
射频 拉远 的话 务指 标与 宏基站 指标 一致 ,对 网络指
标没有影响 。
数 配置无效,其使 用参考小 区的CI AC、搜 索窗等几乎 、L 所 有的无线参数 ,同时,非参考小 区还使 用参考小区的邻
区 配置 。
区域 ,其 中金平区和龙湖 区的射 频拉远分布 密集,主要用 于站址谈点 困难 需要深度覆盖 的区域 和室 内分布 系统 。濠
江 区 的射 频 拉 远 分 散 分 布 , 主 要 用于 一 些 建 站 困难 或 无 法 建站的区域。
线传输 以及对无线信道 的控制, 并提 供与B C问的有线接 S : I, 实现 各种的相关的检测 、监 测、配置和控制功能 ;电 1 源子 系统 对整个系统进行供 电。射频拉远的 防雷包括 天馈

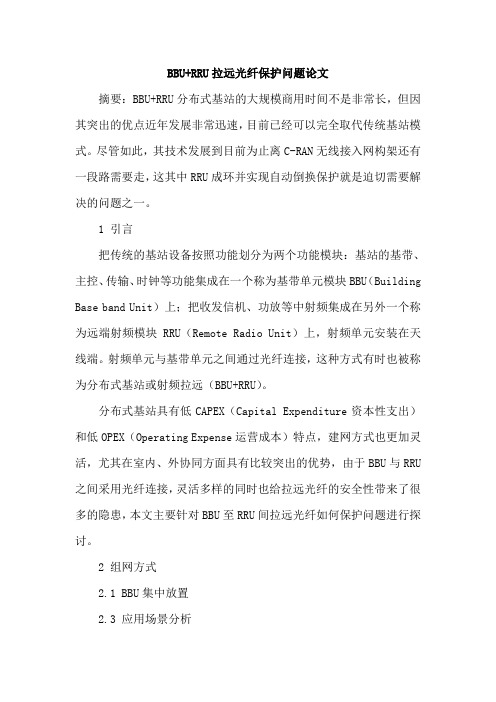

BBU+RRU拉远光纤保护问题论文

BBU+RRU拉远光纤保护问题论文

BBU+RRU拉远光纤保护问题论文摘要:BBU+RRU分布式基站的大规模商用时间不是非常长,但因其突出的优点近年发展非常迅速,目前已经可以完全取代传统基站模式。

尽管如此,其技术发展到目前为止离C-RAN无线接入网构架还有一段路需要走,这其中RRU成环并实现自动倒换保护就是迫切需要解决的问题之一。

1 引言把传统的基站设备按照功能划分为两个功能模块:基站的基带、主控、传输、时钟等功能集成在一个称为基带单元模块BBU(Building Base band Unit)上;把收发信机、功放等中射频集成在另外一个称为远端射频模块RRU(Remote Radio Unit)上,射频单元安装在天线端。

射频单元与基带单元之间通过光纤连接,这种方式有时也被称为分布式基站或射频拉远(BBU+RRU)。

分布式基站具有低CAPEX(Capital Expenditure资本性支出)和低OPEX(Operating Expense运营成本)特点,建网方式也更加灵活,尤其在室内、外协同方面具有比较突出的优势,由于BBU与RRU 之间采用光纤连接,灵活多样的同时也给拉远光纤的安全性带来了很多的隐患,本文主要针对BBU至RRU间拉远光纤如何保护问题进行探讨。

2 组网方式2.1 BBU集中放置2.3 应用场景分析(1)顶替传统基站设备解决热点覆盖。

BBU-RRU采用光纤传输,可以减少馈线损耗,降低了功率放大器的功率要求,从而降低了基站设备成本。

其特点是BBU-RRU之间距离一般较短(通常为1000米左右),拉远光纤一般是沿铁塔或墙壁敷设,光纤安全性较高,组网方式以星型为主。

(2)解决室内覆盖。

过去一般将室内覆盖单独分开考虑,采用光纤拉远技术后可以将室外和室内信号覆盖统一考虑,实现更为经济灵活的室内外覆盖,有效利用网络资源,降低了成本,提高了网络覆盖质量。

其特点是拉远光纤一般在室内敷设,BBU-RRU之间距离受大楼面积及BBU放置位置不用而不同,通常距离小于500米,其组网方式以星型为主。

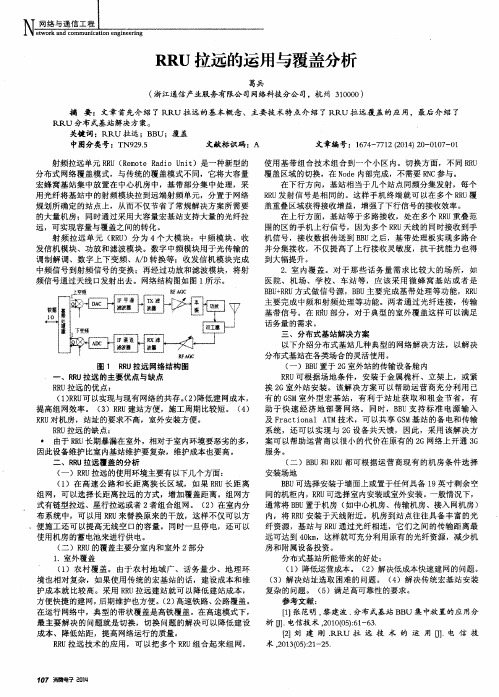

RRU拉远的运用与覆盖分析

RRU拉远的运用与覆盖分析
网络 与 通 信 工 程
R R U拉远的运用与覆盖分析
葛兵
( 浙江通信产业服务有限公 司网络科技分公 司,杭 州 3 1 0 0 0 0 )
摘 要 :文章 首先介 绍 了 RRu 拉远 的基 本概 念、主要技 术 特点介 绍 了RRu拉 远覆 盖的应 用 ,最后 介 绍 了
RRu 分布 式基 站 解 决方 案 。 关键 词 :RRu 拉 远 ;B B U ;覆 盖
使用基 带组合技术 组合到一个 小区 内。切换 方面,不 同 R R U 覆盖区域的切换 ,在 N o d e内部完成 ,不需要 R N C参与。 在下行方 向,基站相当于几个站 点同频 分集 发射 ,每个 R R U发射信号 是相 同的。这 样手机 终端就可 以在 多个 R R U覆 盖重叠区域获得接 收增益 ,增强 了下行信 号的接收效率 。 在上 行方面,基站等于多路接 收,处在多个 R R U重叠范 围的区的手机 上行信号 ,因为 多个 R R U天线 的同时接 收到手 机信 号,接 收数据传送到 B B U之后 ,基带处理板 实现多路合 并分集接 收,不仅提高 了上行接收灵敏 度,抗干扰能力也得 到大幅提升 。 2 .室 内 覆 盖 。对 于 那 些 话 务 量 需 求 比较 大 的场 所 , 如 医院、机 场、学 校、 车站等 ,应 该采 用微 蜂 窝基 站或 者 是 B B U + R R U方式做信 号源,B B U主要 完成基带 处理等功能 ,R R U 主要 完成中频和射频处理等 功能。两者通过光纤连接 ,传 输 基 带信号。在 R R U部分,对于典型 的室外覆 盖这样可 以满足 话 务 量 的需 求 。 三、分布式基站解决方案 以下介绍分布式基站 几种 典型 的网络解 决方法 ,以解 决 分布式基站在各类场合的灵活使用 。 ( 一)B B U置于 2 G室外站 的传输设备舱 内 R R U可根据 场地条件 ,安装于金属桅杆 、立架上 ,或 紧 挨2 G室外站 安装 。该解 决方案 可 以帮助 运营商 充分利用 已 有的G S M室 外型 宏基 站 ,有 利于 站址 获 取和 租金 节省 ,有 助于 快速 经 济 地部 署 网络 。 同时,B B U支 持 标准 电源 输 入 及F r a c t i o n a l A T M技 术,可 以共享 G S M基站 的备 电和 传输 系统 ,还 可 以实现与 2 G设备 共天馈 ,因此 ,采用 该解 决方 案可 以帮助 运营商 以很 小的代价在 原有 的 2 G网络上开通 3 G 服务 。 ( 二)B B U和 R R U都可 根据运营 商现有 的机房条件 选择 安装场地 B B U可选择安装于墙面上或置于任何具备 1 9 英寸剩余 空 间的机柜 内,R R U可选择 室内安装或室外安装 。一般情 况下, 通常将 B B U置于机房 ( 如 中心机房、传输机房 、接入 网机房 ) 内,将 R R U安装于天线 附近。机房到站 点往往 具备丰富 的光 纤资源 ,基站 与 R R U通过 光纤相连 ,它们之 间的传输距离最 远可达到 4 0 k m ,这样就可充分利用 原有 的光 纤资源 ,减少机 房和附属设备投资。 分布式基站所能带来的好处: ( 1 )降低运营成本 。 ( 2 )解决低成本快速建 网的问题 。 ( 3 )解决站址选取 困难的 问题 。 ( 4 )解决传统宏基 站安装 复杂 的问题 。 ( 5 )满足高可靠性的要求。

华为GSM RRU级联拉远共小区介绍

华为GSM RRU级联拉远共小区介绍


HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 20
4. RRU级联拉远共小区介绍
根据覆盖需求,RRU的输出功率可能需要灵活配置
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 21
Huawei Confidential
Page 12
4. RRU级联拉远共小区介绍


普通小区说明
如下图,普通小区B1中共有四个RRU,实际上也是四个不同的逻辑小区, 每个逻辑小区一个RRU


共小区说明
如下图,RRU共小区A1中共有四个RRU,实际上四个RRU级联组成一个逻 辑小区
RRU3 RRU2 RRU4 RRU1 RRU 共小区A1 RRU1
RRU2 RRU3 RRU4 普通小区B1
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 13
4. RRU级联拉远共小区介绍

GBSS9.0 以上版本支持位置组话统统计
同一个BBU下,支持多个RRU共小区,小区配置<6TRX(没有普通小区的
5、RRU数量遵循“BBU+RRU共级联小区规格说明”,每个RRU配置载波 数和输出功率遵循“载频输出功率表” 6、每一位置组配置的载波数相差不能超过1,即:S5必须配置成S2+S3;

S6配置成S3+S3
网络拓扑图:

两个RRU共小区
四个RRU共小区
HUAWEI TECHNOLOGIES CO., LTD.

无线射频拉远单元(RRU)用光缆的设计及生产制造工艺

无线射频拉远单元(RRU)用光缆的设计及生产制造工艺摘要:本文主要介绍了无线射频拉远单元(RRU)用光缆的常用结构,描述了拉远光缆制造过程中的工艺控制,提出了重点控制的参数,可解决松结构光缆高低温下衰减指标不合格现象,文中内容可供参考。

关键词:拉远单元用光缆;制造工艺;重点控制参数一、引言近几年光纤拉远技术在无线传输网路中得到广泛应用,光纤拉远是通过光电耦合部件将射频信号用光纤进行远距离传输,远端部分包括光电耦合部件、功放设备、智能天线,同时节约了光传输设备,这样的设备称之光纤拉远。

2014年中国移动投资建设50万个基站,在建设过程中需要使用大量的拉远光缆,正是在这样的前提下,通鼎研发了拉远光缆,它具有柔软、弯曲半径小、足够轻便等特点。

二、拉远光缆典型结构目前常用的主要结构为:1、光纤紧套后护套。

在护套工序,紧套单元均布在非金属中心加强件外围,然后芳纶纱绕包后进行护套。

(见图1)2、光纤紧套后+芳纶纱+单元缆护套+非金属加强件绕包+护套。

(见图2)图1 图2三、拉远光缆的典型技术参数1、成缆后光纤的衰减指标(见表1):表1 单模光纤的衰减系数光纤类别 B1.1和B1.3 B4 B6使用波长(nm )13101550 1625 1550 1625 1310 1550 1625 衰减系数(最大值)(dB/km ) Ⅰ级 0.36 0.23 0.26 0.22 0.27 0.38 0.24 0.28 Ⅱ级 0.400.260.300.250.30 0.500.300.40注:产品只在用户要求使用的波长上进行检验。

2、光缆的机械性能指标(见表2): 表2 光缆的允许拉伸力和压扁力受力类型光缆结构拉伸力 (N ) 压扁力(N/100 mm )短暂受力普通型光缆 400 1000,2200单元式光缆 1 000 2200 长期受力普通型光缆 200 500,1100单元式光缆 500 1100按光缆护套判别,普通型光缆中2200 N 短暂压扁力,1100 N 长期压扁力不适用于热塑性聚氨酯弹性体护套的光缆。

合理化建议-BBU+RRU拉远站点可以合理布局

合理化建议:BBU+RRU拉远站点可以合理布局
随着通信技术的快速发展,通信设备的更新换代显得那么顺其自然。

当前汕头地区室内分布系统也迎来了它的又一次转型机遇。

在室内覆盖方式中原有的无线接人快速被光纤拉远所取代,但在更替的过程中同时也出现了一些问题。

在工程站点中,发现很多小型直放站快速被BBU+RRU型设备代替,但2G 中的RRU存在功率大这一特性,如东煌美食城和九号公馆等站点自更型后,就马上出现信号过强、外泄的问题,需要在输出端加上20DB甚至30DBD的固体衰减器,这也凸显了功率的浪费,而且小型站点一对一的替代也造就了成本的增加。

与此同时,部分大型站点因为早前的设备功率较低的原因,拥有太多信号盲区,反而更新缓慢,同时部分大站点最新设计依然采有其他光纤拉远型设备。

考虑尽可能降低成本和更有效利用RRU设备这大功率这一特性,建议工程可优先考虑在大型站点采用BBU+RRU拉远设备进行更替。

比如区域内长荣大厦存在较多盲区,并且长荣大厦涉及几套设备,如果该站点更换为RRU设备,相信通信环境会得到较大改善,同时九号公馆就在隔壁,可直接拉馈线过去,根本不需要单独使用一套BBU+RRU进行区域覆盖。

为此,既可以节约一定的成本,同时在改善通信环境的同时,也可以使维护工作变得相对便利。

射频拉远单元RRU与数字光纤直放站分析比较

引言:第二代移动通信系统基站设备的典型设计方案是将接收天线、发射天线安装在室外,将射频收发信机安装在室内,射频收发信机与接收天线、发射天线间用低损耗的射频电缆连接。

这就是所谓射频拉远技术。

第三代移动通信系统结合射频拉远技术,诞生了新型信号传输设备RRU,通过光纤传输基带信号。

同样,数字光纤直放站也可通过光纤传送基带信号,两者既有区别,又有联系。

一、RRU工作原理及应用射频拉远单元RRU(Remote Radio Unit)带来了一种新型的分布式网络覆盖模式,它将大容量宏蜂窝基站集中放置在可获得的中心机房内,基带部分集中处理,采用光纤将基站中的射频模块拉到远端射频单元,分置于网络规划所确定的站点上,从而节省了常规解决方案所需要的大量机房;同时通过采用大容量宏基站支持大量的光纤拉远,可实现容量与覆盖之间的转化。

RRU的工作原理是:基带信号下行经变频、滤波,经过射频滤波、经线性功率放大器后通过发送滤波传至天馈。

上行将收到的移动终端上行信号进滤波、低噪声放大、进一步的射频小信号放大滤波和下变频,然后完成模数转换和数字中频处理等。

系统框图如(图1)所示。

RRU同基站接口的连接接口有两种:CPRI(Common Public Radio Interface 通用公共射频接口)及OBASI(Open Base Station Architecture Initiative 开放式基站架构)。

其中,CPRI组织成员包括:爱立信、华为、NEC、北电、西门子。

OBSAI组织成员包括:诺基亚、中兴、LGE、三星、Hyundai。

RRU同RNC连接图如(图2)所示。

信号覆盖方式上,RRU可通过同频不同扰码方式,从NodeB引出。

也可通过同频不同扰码方式,从RNC引出。

这两种覆盖方式都是常规的方式,除此之外,对于3扇区,但配有多余信道板以及多余基带处理设备的基站可以利用基带池共享技术,将多余的基带处理设备设为第4小区,如图3所示。

RRU拉远方式下的边缘层传送网络建设

RRU拉远方式下的边缘层传送网络建设1.RRU拉远方式概述《中国联通2014-2016年传输网规划指导意见》“4.2.3.5本地传输系统规划思路”中指出,新增站点原则上采用RRU拉远方式接入。

无线网专业规划编制中,要求RRU拉远比例在80%以上。

采用RRU拉远方式进行新建移动网站点建设,不必建设通信机房、直流电源、传输设备以及相关配套设备,因此同样的投资可建设更多站点,有利于充分发挥投资效益;对于联通公司,与移动相比,站点规模少很多,采用RRU拉远方式尤为必要。

2.对传送网的影响传送网用以满足业务网络建设,随业务网络的发展而发展;由于联通公司主要业务——移动网建设方式的改变,必然带来传送网建设思路和建设方式的改变。

RRU拉远方式下,将对传送网边缘层网络的建设产生深远影响,主要有:(1)传输设备用量急剧下滑随RRU拉远方式的规模使用,多数站点将无需配置传输设备;显然,相比站点数量,传输设备用量将急剧减少。

(2)光缆线路建设方式改变原先每站点均配置传输设备,要求光缆网络支撑传输结构,成环型或环带链型;RRU拉远方式,将使光缆网络边缘层分化为两个子层:接入主干层、末端接入层(或接入配线层)(这一说法不一定合适,可再斟酌);接入主干层作为骨架层面,将得到加强;而末端则用于接入,将更加强调快速灵活。

(3)MSAP方式将失去意义MSAP定位于末端接入,旨在以低成本方式提供最后一公里的低速支路端口(E1、FE等);目前主要的业务网络转向“光纤直趋”方式,取消了传输系统这一层次。

因此,即便是低成本的MSAP方式,也变得无意义。

(4)光缆网络管理难度将更大甘肃分公司无基础资源管理系统,本就难以有效管理光缆线路;原来每基站均配置传输设备,传送系统拓扑大致可反映光缆拓扑;通过传输系统网管,大致可管理光缆通断,实现粗略的光缆线路管理。

而在RRU拉远方式下,光缆线路完全脱离传输系统网管,光缆线路的管理将退回到依托竣工资料、人员记忆的时代。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
RRU拉远的优势在于: (1)降低了机房、站址的要求。RRU设备体积 小,与BBU之间采用光纤传输,对于RRU拉远站点, 只需要天面极小的空间便可以安装。同时,RRU对于 安装环境要求低,室外安装方便。在一些物业难点可 推荐使用。
收稿日期:2012-06-28 责任编辑:袁婷 yuanting@
(2)RRU可实现共小区。对室内覆盖和道路覆 盖都有极大意义。
(3)节省建设成本,提高组网效率。BBU可集中 放置,RRU拉远覆盖;单个BBU也能拉远多个RRU 设备。实现了RRU之间的资源灵活调度和调配。
(4)RRU拉远站施工快捷,建站周期短。 RRU拉远的不足在于: (1)RRU供电问题。对于RRU拉远站,目前常 用的供电方式有两种:直流远供以及室外一体化供电 柜供电。 (2)RRU长期暴露在外面,基站工作环境要比 室内环境恶劣得多,且射频单元故障的维护不如传统 基站方便。
RRU采用机房内逆变器电 源系统远供供电;BBU采用
机房内直流系统供电
应用场景
RRU需支持交流供电;RRU RRU需支持直流供电;RRU
距离BBU超过200m或者不在 距离BBU超过200m或者不在同
同一楼房
一楼房
RRU需支持直流供电;RRU距离 BBU小于200m最佳;远距离较远
的,如2km~3km
研究与探讨
RRU拉远的应用和分析
邬元兰 陈军良
常明
中讯邮电咨询设计院有限公司广东分公司 广东省电信规划设计院有限公司
【摘 要】 【关键词】
文章首先介绍了RRU拉远应用的优缺点;然后分析RRU拉远站的电源配套传输,并与分 布式基站进行对比分析,提出了RRU拉远使用建议;最后再对RRU拉远覆盖的应用进行 分析。 RRU拉远 BBU 电源配套 分布式基站

目前,比较广泛应用于工程建设中的方式主要是 近距离的直流远供和远距离的室外一体化直流供电方 式。
2.2 传输 相对于分布式基站而言,RRU拉远站只需要光纤
直连,不需要传输设备。
3 与分布式基站的对比分析
根据以上分析,总结分布式基站和RRU拉远站的 对比如下:
(1)安装要求:分布式基站在安装时要考虑BBU 单元性能,其对于安装条件有一定要求,如果长期暴 露在室外,使用性能等各方面会有一定影响;而RRU 拉远站主要设备为RRU单元,可以满足在室外安装的 条件。
分布式基站作为传统基站模型的发展与演进,其 核心思想就是把传统宏基站的基带处理和射频部分分 离,分成基带处理(BBU)和射频拉远(RRU)两 个部分。BBU与RRU之间由光纤连接,最远可拉远 40km,组网灵活;RRU还可以实现共小区设置,在 室内覆盖和道路覆盖上有独特优势。
1 RRU拉远应用的优缺点
(1)RRU与BBU距离较远,且RRU所在天面有 位置安装供电设备场景(RRU就近引接电源供电)
场景分析: 1)BBU设备安装在基站机房内采用-48V直流系 统供电。 2)RRU安装在室外天面,距离机房-48V直流系 统较远的情况,或者RRU设备与BBU不在同一楼房, 距离很远时,采用一体化供电设备对RRU进行就近供 电。 3)室外环境适合一体化供电设备的安装,有安装 位置。 4)一体化供电设备根据RRU所支持的供电要求 选定,交流可以选用室外一体化UPS供电,直流可以 选用一体化直流供电柜供电。 根据前面的负荷统计,目前大部分的RRU设备 功耗都很小(RRU功耗均为40W发射功率的典型耗 电)。考虑到就近可能有数个RRU设备(一般不多于3 个)需要供电,因此可以根据实际耗电情况,选用相应 的室外型UPS或室外型-48V直流供电设备集中供电。 目前室外型UPS设备的容量一般都为1kVA、 2kVA、3kVA这三个系列。同时,UPS设备的选型应 该选择适用于室外恶劣环境、防护等级高(IP55)的 室外型UPS设备,以及选用设备输入电压范围较宽的 UPS设备。对于重要的站点,应该配置综合交流配电 箱;对于雷电较多的区域,应该配置专门的过电压保 护装置。安装在低温地区的需选装加热器,安装在蓄 电池柜中。 室外型-48V直流供电设备的容量一般都小于 180A,单个模块容量一般为25A、30A、35A这三种规 格。-48V直流设备的选型应该选择适用于室外恶劣环 境、防护等级高(IP55)的室外型设备,以及选用设 备输入电压范围较宽的设备。对于重要的站点,应该 配置综合交流配电箱;对于雷电较多的区域,应该配 置专门的过电压保护装置。安装在低温地区的需选装
表1 该方案的设备配置表
序号
设备种类
容量
单位
1
逆变器
1kVA~3kVA 套
2 过电压保护装置 80kA/100kA 个
数量 备注 1 模块式 1
室内配置的逆变器应采用模块化的结构,采取 N +1的配置原则。
(3)RRU与BBU距离较近场景(直流远供-近 距离)
场景分析: 1)BBU设备安装在基站机房内采用-48V直流系 统供电。
散、市电接入困难、市电停电或不稳定、人为因素停 电等对通信造成的影响。同时,设备安装方便、对选 址要求低,可应用于室内分布和道路覆盖,且对于城 区物业难点也是较好的解决方案。
该种方式需要根据供电距离选用相应的电缆,电 缆在敷设的时候要考虑施工难度及建设周期,同时也 要考虑电缆被盗的保护。对于路由过远的情况,线缆 的损耗会很大,对于线径会有不同的要求。
RRU需支持交流供电; RRU距离BBU超过200m或
者不在同一楼房
配套设施
需要引入市电电源,室外需要 需要引入市电电源,室外需要
安装空间
安装空间
近距离远供方式不需要新增设备, 但是应考虑现有电池扩容的情况; 远距离供电方式需选用合适的设备 和电缆,同时考虑建设难度和工期
等因素
基站机房内需要安装空间, 还应考虑现有电池扩容的情
加热器,安装在蓄电池柜中。对于安装在恶劣环境下 的一体化电源系统,推荐采用胶体电池,可以延长使 用寿命。
对于天面空间较小或物业要求严格的场景,可以 考虑壁挂式开关电源设备。目前,壁挂式开关电源的 容量可达到300A,完全满足RRU拉远站在天 面。
40
2012年 第2 0 期
研究与探讨
2)RRU设备支持直流-48V供电。 3)RRU安装在室外天面,距离机房-48V直流系 统较近的情况,利用机房直流电源系统对RRU进行远 供供电。 该方案是利用机房内直流供电系统对BBU和RRU 设备进行供电。其中,对RRU设备为直流远供供电, 应该重点考虑供电线路的压降,这是决定是否采用直 流远供方案的重要条件。 一般情况下,如果RRU与安装在基站机房内的 BBU都在同一个楼房内,其通信和供电的连线距离一 般不会超过200m(根据广东实际情况大部分基站的连 线距离不会超过100m,个别地方可能超过100m,因 此可暂按200m为极限情况进行考虑)。而对于BBU和 RRU不在同一个楼房安装或者连线距离超过200m的 情况,RRU的用电建议采用室外一体化直流电源就近 供电。 对于采用直流远供供电方案,由于BBU和RRU均 由基站机房内现有直流供电系统进行供电,因此现有 直流系统和蓄电池组的容量都需要根据新增的负荷进 行核算,开关电源系统容量或者端子数量不满足要求 的应该进行扩容,蓄电池组容量不足的要考虑更换。 其配置原则应满足相关规范要求。 (4)RRU与BBU距离较远场景(直流远供-远 距离) 场景分析: 1)BBU设备安装在基站机房内采用-48V直流系 统供电。 2)RRU设备支持直流-48V供电。 3)RRU安装在室外天面,距离机房-48V直流系 统很远的情况,利用机房直流电源系统对RRU进行远 供供电。 为了实现远距离的直流远供,需要新增直流远供 设备。将BBU所在机房的通信电源,经直流远供设备 的局端设备升压转换成适合于一定距离的传输电能的 电压等级(如DC90-400V),再经过直流远供设备 的能量管理分配器分路输出。通过该输出电压为拉远 RRU供电,这种供电方式从根本上解决了因设备分
(2)RRU和BBU距离较远,天面无空位场景 (交流远供)
场景分析: 1)BBU设备安装在基站机房内采用-48V直流系 统供电。 2)RRU设备支持交流220V供电。 3)RRU安装在室外天面,距离机房-48V直流系 统很远的情况,利用机房逆变器电源系统对RRU进行 远供供电。 4)基站机房有空余安装位置可以安装逆变器设 备。 该方案是在机房内安装一套逆变器,其输入采用 机房现有直流系统输出的-48V电源,将其逆变为220V 交流电供远端RRU设备供电,市电停电后,由直流系 统后备电池保证供电。BBU设备设在机房,采取-48V 电压系统供电。 该方案的设备配置表如表1所示:
(2)供电要求:分布式基站和RRU拉远站都需 要考虑供电问题。对于RRU拉远距离较近的可以考虑 直流远供的方案;距离较远的可以考虑增加一体化直 流供电柜方案。
(3)传输要求:分布式基站需要增加传输设备, 即使是在无机房的条件下,也需要增加集成型的传输
设备;而RRU拉远站点则只需要光纤直连。
4 RRU拉远使用建议
通过对RRU拉远的分析,对于需要使用拉远的场 景建议如下:
(1)拉远处有空间有稳定直流电源的情况,采用 直流一体化电源柜供电。
(2)拉远处有空间无直流电源的情况,采用交流 供电,重要站点可增加UPS。
(3)拉远处无空间放置设备的情况,采用直流远 供设备供电。
5 RRU拉远覆盖的应用分析
RRU拉远的应用场景主要如下: (1)RRU长距离拉远组网,可以长距离拉远, 延伸覆盖距离,适合覆盖高速公路和长距离狭长区 域。组网方式可以采用星型拉远、链型拉远或者星型+ 链型的混合拉远方式。 (2)BBU、传输设备和电源系统(蓄电池、一次 电源、逆变器)集中放置一个机房。RRU光纤拉远到 要覆盖的村庄,供电使用交流拉远。
2012年 第2 0 期
41
研究与探讨
方案
室外一体化UPS
表2 RRU拉远的供电方式对比表
室外一体化直流系统
