1.关联速度

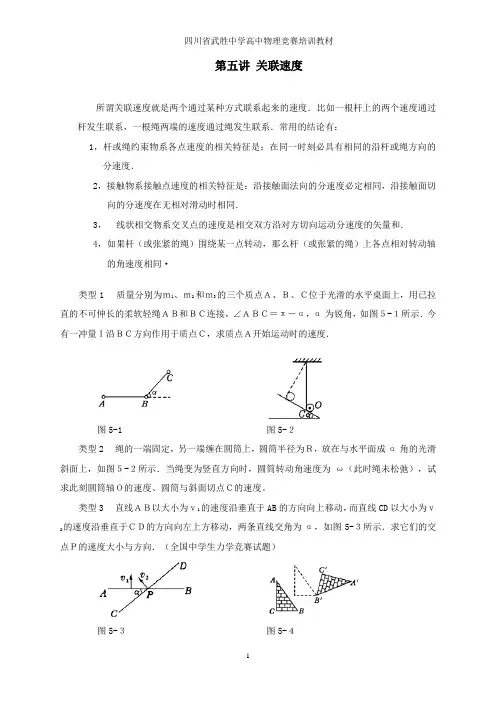

第五讲 关联速度
第五讲关联速度所谓关联速度就是两个通过某种方式联系起来的速度．比如一根杆上的两个速度通过杆发生联系，一根绳两端的速度通过绳发生联系．常用的结论有：1，杆或绳约束物系各点速度的相关特征是：在同一时刻必具有相同的沿杆或绳方向的分速度．2，接触物系接触点速度的相关特征是：沿接触面法向的分速度必定相同，沿接触面切向的分速度在无相对滑动时相同．3，线状相交物系交叉点的速度是相交双方沿对方切向运动分速度的矢量和．4，如果杆（或张紧的绳）围绕某一点转动，那么杆（或张紧的绳）上各点相对转动轴的角速度相同·类型1质量分别为ｍ1、ｍ2和ｍ3的三个质点Ａ、Ｂ、Ｃ位于光滑的水平桌面上，用已拉直的不可伸长的柔软轻绳ＡＢ和ＢＣ连接，∠ＡＢＣ＝π－α，α为锐角，如图５-１所示．今有一冲量Ｉ沿ＢＣ方向作用于质点Ｃ，求质点Ａ开始运动时的速度．图5-1 图5-２类型2绳的一端固定，另一端缠在圆筒上，圆筒半径为Ｒ，放在与水平面成α角的光滑斜面上，如图５-２所示．当绳变为竖直方向时，圆筒转动角速度为ω（此时绳未松弛），试求此刻圆筒轴Ｏ的速度、圆筒与斜面切点Ｃ的速度。
类型3直线ＡＢ以大小为ｖ1的速度沿垂直于AB的方向向上移动，而直线CD以大小为ｖ2的速度沿垂直于ＣＤ的方向向左上方移动，两条直线交角为α，如图5-３所示．求它们的交点Ｐ的速度大小与方向．（全国中学生力学竞赛试题）图5-３图5-４以上三例展示了三类物系相关速度问题．类型1求的是由杆或绳约束物系的各点速度；类型2求接触物系接触点速度；类型3则是求相交物系交叉点速度．三类问题既有共同遵从的一般规律，又有由各自相关特点所决定的特殊规律，我们若能抓住它们的共性与个性，解决物系相关速度问题便有章可循．首先应当明确，我们讨论的问题中，研究对象是刚体、刚性球、刚性杆或拉直的、不可伸长的线等，它们都具有刚体的力学性质，是不会发生形变的理想化物体，刚体上任意两点之间的相对距离是恒定不变的；任何刚体的任何一种复杂运动都是由平动与转动复合而成的．如图5-４所示，三角板从位置ＡＢＣ移动到位置Ａ′Ｂ′Ｃ′，我们可以认为整个板一方面做平动，使板上点Ｂ移到点Ｂ′，另一方面又以点Ｂ′为轴转动，使点Ａ到达点Ａ′、点Ｃ到达点Ｃ′．由于前述刚体的力学性质所致，点Ａ、Ｃ及板上各点的平动速度相同，否则板上各点的相对位置就会改变．这里，我们称点Ｂ′为基点．分析刚体的运动时，基点可以任意选择．于是我们得到刚体运动的速度法则：刚体上每一点的速度都是与基点速度相同的平动速度和相对于该基点的转动速度的矢量和．我们知道转动速度ｖ＝ｒω，ｒ是转动半径，ω是刚体转动角速度，刚体自身转动角速度则与基点的选择无关．根据刚体运动的速度法则，对于既有平动又有转动的刚性杆或不可伸长的线绳，每个时刻我们总可以找到某一点，这一点的速度恰是沿杆或绳的方向，以它为基点，杆或绳上其他点在同一时刻一定具有相同的沿杆或绳方向的分速度（与基点相同的平动速度）．因此，我们可以得到下面的结论．结论1杆或绳约束物系各点速度的相关特征是：在同一时刻必具有相同的沿杆或绳方向的分速度．我们再来研究接触物系接触点速度的特征．由刚体的力学性质及“接触”的约束可知，沿接触面法线方向，接触双方必须具有相同的法向分速度，否则将分离或形变，从而违反接触或刚性的限制．至于沿接触面的切向接触双方是否有相同的分速度，则取决于该方向上双方有无相对滑动，若无相对滑动，则接触双方将具有完全相同的速度．因此，我们可以得到下面的结论．结论2接触物系接触点速度的相关特征是：沿接触面法向的分速度必定相同，沿接触面切向的分速度在无相对滑动时相同．相交物系交叉点速度的特征是什么呢?我们来看交叉的两直线ａ、ｂ，如图5-５所示，设直线ａ不动，当直线ｂ沿自身方向移动时，交点Ｐ并不移动，而当直线ｂ沿直线ａ的方向移动时，交点Ｐ便沿直线ａ移动，因交点Ｐ亦是直线ｂ上一点，故与直线ｂ具有相同的沿直线ａ方向的平移速度．同理，若直线ｂ固定，直线ａ移动，交点Ｐ的移动速度与直线ａ沿直线ｂ方向平动的速度相同．根据运动合成原理，当两直线ａ、ｂ各自运动，交点Ｐ的运动分别是两直线沿对方直线方向运动的合运动．于是我们可以得到下面的结论．图5-５结论3线状相交物系交叉点的速度是相交双方沿对方切向运动分速度的矢量和．这样，我们将刚体的力学性质、刚体运动的速度法则运用于三类相关速度问题，得到了这三类相关速度特征，依据这些特征，并运用速度问题中普遍适用的合成法则、相对运动法则，解题便有了操作的章法．下面我们对每一类问题各给出3道例题，展示每一条原则在不同情景中的应用．例1如图5-６所示，杆ＡＢ的Ａ端以速度ｖ做匀速运动，在杆运动时恒与一静止的半圆周相切，半圆周的半径为Ｒ，当杆与水平线的交角为θ时，求杆的角速度ω及杆上与半圆相切点Ｃ的速度．图5-6分析与解考察切点Ｃ的情况．由于半圆静止，杆上点Ｃ速度的法向分量为零，故点Ｃ速度必沿杆的方向．以点Ｃ为基点，将杆上点Ａ速度ｖ分解成沿杆方向分量ｖ1和垂直于杆方向分量ｖ2（如图5-７所示），则ｖ1是点Ａ与点Ｃ相同的沿杆方向平动速度，ｖ2是点Ａ对点Ｃ的转动速度，故可求得点Ｃ的速度为图5-7ｖＣ＝ｖ1＝ｖ·ｃｏｓθ，又ｖ2＝ｖ·ｓｉｎθ＝ω·ＡＣ．由题给几何关系知，Ａ点对Ｃ点的转动半径为：ＡＣ＝Ｒ·ｃｏｔθ，代入前式中即可解得：ω＝(ｖｓｉｎ2θ)/(Ｒｃｏｓθ)．例2如图5-8所示，合页构件由三个菱形组成，其边长之比为3∶2∶1，顶点Ａ3以速度ｖ沿水平方向向右运动，求当构件所有角都为直角时，顶点Ｂ2的速度ｖB2．图5-8分析与解顶点Ｂ2作为Ｂ2Ａ1杆上的一点，其速度是沿Ｂ2Ａ1杆方向的速度ｖ1及垂直于Ｂ2Ａ1杆方向速度ｖ1′的合成；同时作为杆Ｂ2Ａ2上的一点，其速度又是沿Ｂ2Ａ2杆方向的速度ｖ2及垂直于Ｂ2Ａ2杆方向的速度ｖ2′的合成．由于两杆互成直角的特定条件，由图5-９显见，ｖ2＝ｖ1′，ｖ1＝ｖ2′．故顶点Ｂ2的速度可通过ｖ1、ｖ2速度的矢量和求得，而根据杆的约束的特征，得图5-9ｖ1＝(/２)ｖＡ1；ｖ2＝(/２)ｖＡ2，于是可得由几何关系可知ｖＡ1∶ｖＡ2∶ｖＡ3＝Ａ0Ａ1∶Ａ0Ａ2∶Ａ0Ａ3＝３∶５∶６，则ｖＡ1＝ｖ/２，ｖＡ2＝(５/６)ｖ，由此求得ｖB2＝(/６)ｖ．图5-10上述解析，我们是选取了速度为沿杆方向的某一点为基点来考察顶点Ｂ2的速度的．当然我们也可以选取其他合适的点为基点来分析．如图5-１０所示，若以Ａ1、Ａ2点为基点，则Ｂ2点作为Ｂ2Ａ1杆上的点，其速度是与Ａ1点相同的平动速度ｖＡ1和对Ａ1点的转动速度ｖｎ1之合成，同时Ｂ2点作为Ｂ2Ａ2杆上的点，其速度是与Ａ2点相同的平动速度ｖＡ2和对Ａ2点的转动速度ｖｎ2之合成，再注意到题给的几何条件，从矢量三角形中由余弦定理得而由矢量图可知ｖn1＝(/２)（ｖA2－ｖA1），代入前式可得ｖB2＝(/６)ｖ．两解殊途同归．例3如图5-11所示，物体Ａ置于水平面上，物体Ａ上固定有动滑轮Ｂ,Ｄ为定滑轮，一根轻绳绕过滑轮Ｄ、Ｂ后固定在Ｃ点，ＢＣ段水平．当以速度ｖ拉绳头时，物体Ａ沿水平面运动，若绳与水平面夹角为α，物体Ａ运动的速度是多大?图5-11分析与解首先根据绳约束特点，任何时刻绳ＢＤ段上各点有与绳端Ｄ相同的沿绳ＢＤ段方向的分速度ｖ，再看绳的这个速度与物体Ａ移动速度的关系：设物体Ａ右移速度为ｖx，则相对于物体Ａ(或动滑轮B的轴心)，绳上Ｂ点的速度为ｖx，即ｖBA＝ｖx，方向沿绳BD方向；而根据运动合成法则，在沿绳BD方向上，绳上B点速度是相对于参照系Ａ(或动滑轮B的轴心)的速度ｖx与参照系Ａ对静止参照系速度ｖxｃｏｓα的合成，即ｖ＝ｖBA＋ｖxｃｏｓα；由上述两方面可得ｖx＝ｖ/(１＋ｃｏｓα)．例4如图5-１２所示，半径为Ｒ的半圆凸轮以等速ｖ０沿水平面向右运动，带动从动杆ＡＢ沿竖直方向上升，Ｏ为凸轮圆心，Ｐ为其顶点．求当∠ＡＯＰ＝α时，ＡＢ杆的速度．图5-12 图5-13分析与解这是接触物系相关速度问题．由题可知，杆与凸轮在Ａ点接触，杆上Ａ点速度ｖＡ是竖直向上的，轮上Ａ点的速度ｖ0是水平向右的，根据接触物系触点速度相关特征，两者沿接触面法向的分速度相同，如图5-13所示，即ｖＡｃｏｓα＝ｖ0ｓｉｎα，则ｖＡ＝ｖ0ｔａｎα．故ＡＢ杆的速度为ｖ0ｔａｎα．例5如图5-14所示，缠在线轴上的绳子一头搭在墙上的光滑钉子Ａ上，以恒定的速度ｖ拉绳，当绳与竖直方向成α角时，求线轴中心Ｏ的运动速度ｖO．设线轴的外径为Ｒ，内径为ｒ，线轴沿水平面做无滑动的滚动．分析与解当线轴以恒定的速度v拉绳时，线轴沿顺时针方向运动．从绳端速度ｖ到轴心速度ｖO，是通过绳、轴相切接触相关的．考察切点Ｂ的速度：本题中绳与线轴间无滑动，故绳上Ｂ点与轴上Ｂ点速度完全相同，即无论沿切点法向或切向，两者均有相同的分速度．图5-１５是轴上Ｂ点与绳上Ｂ点速度矢量图：轴上Ｂ点具有与轴心相同的平动速度ｖO 及对轴心的转动速度ｒω（ω为轴的角速度），那么沿切向轴上Ｂ点的速度为ｒω－ｖO sinα；而绳上Ｂ点速度的切向分量正是沿绳方向、大小为速度ｖ，于是有关系式，即图5-14图5-15 ｒω－ｖO ｓｉｎα＝ｖ．① 又由于线轴沿水平地面做纯滚动，故与水平地面相切点Ｃ的速度为零，则轴心速度为ｖO ＝Ｒω，② 由①、②两式可解得ｖO ＝(Ｒｖ)/(ｒ－Ｒｓｉｎα)．若绳拉线轴使线轴逆时针转动，ｖO ＝(Ｒｖ)/(ｒ－Ｒｓｉｎα)，自行证明．例6如图5-１６所示，线轴沿水平面做无滑动的滚动，并且线端Ａ点速度为ｖ，方向水平．以铰链固定于点Ｂ的木板靠在线轴上，线轴的内、外径分别为ｒ和Ｒ．试确定木板的角速度ω与角α的关系．图5-16 图5-17 分析与解设木板与线轴相切于Ｃ点，则板上Ｃ点与线轴上Ｃ点有相同的法向速度ｖn ，而板上Ｃ点的这个法向速度正是Ｃ点关于Ｂ轴的转动速度，如图５-17所示，即ｖn ＝ω·ＢＣ＝ω·Ｒｃｏｔ(α/２)．①现在再来考察线轴上Ｃ点的速度：它应是Ｃ点对轴心Ｏ的转动速度ｖＣn和与轴心相同的平动速度ｖO的矢量和，而ｖＣn是沿Ｃ点切向的，则Ｃ点法向速度ｖn应是ｖn＝ｖOｓｉｎα．②又由于线轴为刚体且做纯滚动，故以线轴与水平面切点为基点，应有ｖ/(Ｒ＋ｒ)＝ｖO/Ｒ．③将②、③两式代入①式中，得ω＝(１－ｃｏｓα)/(Ｒ＋ｒ)ｖ．例7如图5-18所示，水平直杆ＡＢ在圆心为Ｏ、半径为ｒ的固定圆圈上以匀速ｕ竖直下落，试求套在该直杆和圆圈的交点处一小滑环Ｍ的速度，设ＯＭ与竖直方向的夹角为φ．图5-18分析与解当小环从圆圈顶点滑过圆心角为φ的一段弧时，据交叉点速度相关特征，将杆的速度ｕ沿杆方向与圆圈切线方向分解，则Ｍ的速度为ｖ＝ｕ/ｓｉｎφ．例8如图5-１９所示，直角曲杆ＯＢＣ绕Ｏ轴在如图5-19所示的平面内转动，使套在其上的光滑小环沿固定直杆ＯＡ滑动．已知ＯＢ＝10ｃｍ，曲杆的角速度ω＝０.５ｒａｄ／ｓ，求φ＝６０°时，小环Ｍ的速度．图5-19 图5-20分析与解本题首先应该求出交叉点Ｍ作为杆ＢＣ上一点的速度ｖ，而后根据交叉点速度相关特征，求出该速度沿ＯＡ方向的分量即为小环速度．由于刚性曲杆ＯＢＣ以Ｏ为轴转动，故其上与ＯＡ直杆交叉点的速度方向垂直于转动半径ＯＭ、大小是ｖ＝ω·Ｍ＝10ｃｍ／ｓ．将其沿ＭＡ、ＭＢ方向分解成两个分速度，如图5-20所示，即得小环Ｍ的速度为：ｖＭ＝ｖＭＡ＝ｖ·ｔａｎφ＝10cm／s．例9如图5-21所示，一个半径为Ｒ的轴环Ｏ1立在水平面上，另一个同样的轴环Ｏ2以速度ｖ从这个轴环旁通过，试求两轴环上部交叉点Ａ的速度ｖＡ与两环中心之距离ｄ之间的关系．轴环很薄且第二个轴环紧邻第一个轴环．图5-21 图5-22分析与解轴环Ｏ2速度为ｖ，将此速度沿轴环Ｏ1、Ｏ2的交叉点Ａ处的切线方向分解成ｖ1、ｖ2两个分量，如图5-22，由线状相交物系交叉点相关速度规律可知，交叉点Ａ的速度即为沿对方速度分量ｖ1．注意到图5-22中显示的几何关系便可得。
“关联”速度问题模型归类例析
关联”速度问题模型归类例析绳、杆等有长度的物体，在运动过程中，如果两端点的速度方向不在绳、杆所在直线上，两端的速度通常是不样的，但两端点的速度是有联系的，称之为“关联”速度。
关联速度”问题特点：沿杆或绳方向的速度分量大小相等。
绳或杆连体速度关系：①由于绳或杆具有不可伸缩的特点，则拉动绳或杆的速度等于绳或杆拉物的速度。
②在绳或杆连体中，物体实际运动方向就是合速度的方向。
③当物体实际运动方向与绳或杆成一定夹角时，可将合速度分解为沿绳或杆方向和垂直于绳或杆方向的两个分速度。
关联速度”问题常用的解题思路和方法：先确定合运动的方向，即物体实际运动的方向，然后分析这个合运动所产生的实际效果，即一方面使绳或杆伸缩的效果；另一方面使绳或杆转动的效果，以确定两个分速度的方向，沿绳或杆方向的分速度和垂直绳或杆方向的分速度，而沿绳或杆方向的分速度大小相同。
、绳相关联问题1.一绳一物模型1）所拉的物体做匀速运动例 1 如图 1 所示，人在岸上拉船，已知船的质量为m，水的阻力恒为厂，当轻绳与水平面的夹角为e 时，船的速度为u,此时人的拉力大小为T,则此时小结人拉绳行走的速度即绳的速度，易错误地采用力的分解法则，将人拉绳行走的速度。
即按图 3 所示进行分解，则水错选 B 选项.平分速度为船的速度，得人拉绳行走的速度为u /cos e ，会2)匀速拉动物体例2 如图 4 所示，在河岸上利用定滑轮拉绳索使小船靠岸，拉绳的速度为v，当拉船头的绳索与水平面的夹角为a时，船的速度是多少？解析方法1——微元分析法取小角度e ,如图5所示，设角度变化e 方法2——运动等效法因为定滑轮右边的绳子既要缩短又要偏转，所以定滑轮右边绳上的 A 点的运动情况可以等效为：先以滑轮为网心，以AC为半径做圆周运动到达B,再沿BC直线运动到D。
做圆周运动就有垂直绳子方向的线速度，做直线运动就有沿着绳子方向的速度，也就是说船的速度（即绳上 4 点的速度）的两个分速度方向是：一个沿绳缩短的方向，另一个垂直绳的方2.两绳一物模型例3 如图7 所示，两绳通过等高的定滑轮共同对称地系住个物体 A ，两边以速度v 匀速地向下拉绳，当两根细绳与竖直方向的夹角都为60。
专题1关联速度模型-高一物理讲义(人教2019)
第五章 抛体运动 专题1 关联速度模型课程标准核心素养1. 能利用运动的合成与分解的知识，分析关联速度问题.2. 建立常见的绳关联模型和杆关联模型的解法．1、物理观念：理解关联速度模型。
2、科学思维：探究关联速度的分解方法。
3、科学探究：实际速度为合速度，按运动的效果分解速度。
4、科学态度与责任：能按运动分解思想解决关联速度问题。
知识点01 关联速度1．两物体通过不可伸长的轻绳(杆)相连，当两物体都发生运动，且物体运动的方向不在绳(杆)的直线上，两物体的速度是关联的．(下面为了方便，统一说“绳”)．2．处理关联速度问题的方法：首先认清哪个是合速度、哪个是分速度．物体的实际速度一定是合速度，分解时两个分速度方向应取沿绳方向和垂直绳方向． 3．常见的速度分解模型情景图示定量结论v ＝v ∥＝v 物cos θv 物′＝v ∥＝v 物cos θv ∥＝v ∥′即v 物cos θ＝v 物′cos α目标导航知识精讲v ∥＝v ∥′即v 物cos α＝v 物′cos β【即学即练1】如图所示，人用轻绳通过光滑轻质定滑轮拉穿在光滑竖直杆上的物块A ，人以速度v 0向左匀速拉绳，某一时刻，定滑轮右侧绳与竖直杆的夹角为θ，左侧绳与水平面的夹角为α，此时物块A 的速度v 1为( ) A ．v 0sin αcos θ B.v 0sin αsin θ C ．v 0cos αcos θ D.v 0cos αcos θ【答案】 D 【解析】将人、物块的速度分别分解，如图所示，人和A 沿绳方向的分速度大小相等，可得 v 0cos α＝v 1cos θ，所以v 1＝v 0cos αcos θ，D 正确． 【即学即练2】如图所示，一轻杆两端分别固定质量为m A 和m B 的小球A 和B (A 、B 均可视为质点)．将其放在一个光滑球形容器中从位置1开始下滑，当轻杆到达位置2时球A 与球形容器球心等高，其速度大小为v 1，已知此时轻杆与水平面成θ＝30°角，球B 的速度大小为v 2，则( ) A ．v 2＝12v 1B ．v 2＝2v 1C ．v 2＝v 1D ．v 2＝3v 1【答案】 C 【解析】小球A 与球形容器球心等高，速度v 1方向竖直向下，速度分解如图所示，有v 11＝v 1sin 30°＝12v 1，由几何知识可知小球B 此时速度方向与杆成α＝60°角，因此v 21＝v 2cos 60°＝12v 2，两球沿杆方向的速度相等，即v 21＝v 11，解得v 2＝v 1，故选C.考法01 与绳子联系的关联速度【典例1】如图，汽车甲用绳以速度v 1拉着汽车乙前进，乙的速度为v 2，甲、乙都在水平面上运动，则此时甲、乙两车的速度之比为( ) A ．cos α∶1 B ．1∶cos α C ．sin α∶1D ．1∶sin α能力拓展【答案】 A 【解析】将汽车乙的速度分解为沿绳方向和垂直于绳方向，如图，沿绳方向的分速度等于汽车甲的速度，所以v 2cos α＝v 1，则甲、乙两车的速度之比为cos α∶1. 故选A.考法02 与杆联系的关联速度【典例2】如图所示，一个长直轻杆两端分别固定小球A 和B ，竖直放置，两球质量均为m ，两球半径忽略不计，杆的长度为L .由于微小的扰动，A 球沿竖直光滑槽向下运动，B 球沿水平光滑槽向右运动，当杆与竖直方向的夹角为θ时(图中未标出)，关于两球速度v A 和v B 的关系，下列说法正确的是( ) A ．若θ＝30°，则A 、B 两球的速度大小相等 B ．若θ＝60°，则A 、B 两球的速度大小相等 C ．v A ＝v B tan θ D ．v A ＝v B sin θ 【答案】 C 【解析】当杆与竖直方向的夹角为θ时，根据运动的分解可知(如图所示)，沿杆方向两分速度大小相等，v A cos θ＝v B sin θ，即v A ＝v B tan θ.当θ＝45°时，v A ＝v B ，故选C.题组A 基础过关练1．如图所示，一辆货车利用跨过光滑定滑轮的轻质缆绳提升一箱货物，已知货箱的质量为M ，货物的质量为m ，货车以速度v 向左做匀速直线运动，重力加速度为g ，则在将货物提升到图示的位置时，下列说法正确的是（ ）A ．缆绳中的拉力F T 等于（M +m ）gB ．货箱向上运动的速度大于vC ．货箱向上运动的速度等于cos vθD ．货箱向上运动的速度一直增大【答案】D【解析】BC ．将货车的速度进行正交分解，如图所示由于绳子不可伸长，货箱和货物整体向上运动的速度和货车速度沿着绳子方向的分量相等，故v 1=v cosθ则货箱向上运动的速度小于v ，故BC 错误；AD ．由于θ不断减小，cos θ增大，故v 1增大，所以货箱和货物整体向上做加速运动，加速度向上，故拉力T F 大于()M m g +，故A 错误，D 正确。

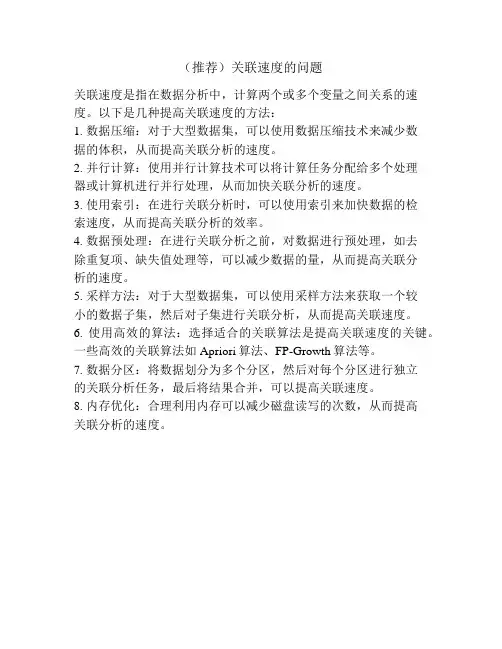

(推荐)关联速度的问题
（推荐）关联速度的问题
关联速度是指在数据分析中，计算两个或多个变量之间关系的速度。
以下是几种提高关联速度的方法：
1. 数据压缩：对于大型数据集，可以使用数据压缩技术来减少数
据的体积，从而提高关联分析的速度。
2. 并行计算：使用并行计算技术可以将计算任务分配给多个处理
器或计算机进行并行处理，从而加快关联分析的速度。
3. 使用索引：在进行关联分析时，可以使用索引来加快数据的检
索速度，从而提高关联分析的效率。
4. 数据预处理：在进行关联分析之前，对数据进行预处理，如去
除重复项、缺失值处理等，可以减少数据的量，从而提高关联分
析的速度。
5. 采样方法：对于大型数据集，可以使用采样方法来获取一个较
小的数据子集，然后对子集进行关联分析，从而提高关联速度。
6. 使用高效的算法：选择适合的关联算法是提高关联速度的关键。
一些高效的关联算法如Apriori算法、FP-Growth算法等。
7. 数据分区：将数据划分为多个分区，然后对每个分区进行独立
的关联分析任务，最后将结果合并，可以提高关联速度。
8. 内存优化：合理利用内存可以减少磁盘读写的次数，从而提高
关联分析的速度。
关联速度伸长速度计算公式
关联速度伸长速度计算公式在物理学和工程学中，关联速度和伸长速度是两个重要的概念。
关联速度指的是两个物体之间的相对速度，而伸长速度则是指物体在某一方向上的速度变化率。
在很多情况下，我们需要计算这两个速度之间的关系，因此有必要了解它们之间的计算公式。
首先，让我们来看一下关联速度的定义。
关联速度是指两个物体相对于彼此的速度。
在一维空间中，如果物体A相对于物体B的速度是v1，而物体B相对于物体C的速度是v2，那么物体A相对于物体C的关联速度就是v1+v2。
在二维或三维空间中，我们可以使用矢量来表示物体的速度，关联速度的计算方法也是类似的。
接下来，让我们来看一下伸长速度的定义。
伸长速度是指物体在某一方向上的速度变化率。
如果一个物体在某一方向上的位移是Δx，时间是Δt，那么它在这个方向上的伸长速度就是Δx/Δt。
如果我们知道一个物体在某一方向上的伸长速度，我们就可以推算出它在这个方向上的位移和时间。
现在，让我们来看一下关联速度和伸长速度之间的计算公式。
假设有两个物体A和B，它们之间的关联速度是v，而物体A在某一方向上的伸长速度是u。
那么，根据定义，我们可以得到以下的计算公式：v = u + w。
其中，v是关联速度，u是伸长速度，w是另一个物体相对于物体A的速度。
这个公式告诉我们，一个物体在某一方向上的伸长速度和它与另一个物体的关联速度之间存在着简单的线性关系。
在实际应用中，我们经常需要根据关联速度和伸长速度来解决各种问题。
例如，当两个物体相互靠近或者远离时，我们需要计算它们之间的关联速度；当一个物体在某一方向上的速度发生变化时，我们需要计算它在这个方向上的伸长速度。
因此，了解关联速度和伸长速度之间的计算公式是非常重要的。
除了上面介绍的简单情况，实际问题中可能会涉及到更复杂的情况。
例如，当物体在不同方向上的速度都发生变化时，我们就需要使用矢量来表示它们的速度，然后再根据矢量的运算规则来计算它们的关联速度和伸长速度。
速度的关联讲解
所谓关联速度就是两个通过某种方式联系起来的速度．比如一根杆上的两个速度通过杆发生联系，一根绳两端的速度通过绳发生联系．常用的结论有：1，杆或绳约束物系各点速度的相关特征是：在同一时刻必具有相同的沿杆或绳方向的分速度．2，接触物系接触点速度的相关特征是：沿接触面法向的分速度必定相同，沿接触面切向的分速度在无相对滑动时相同．3，线状相交物系交叉点的速度是相交双方沿对方切向运动分速度的矢量和．4，如果杆（或张紧的绳）围绕某一点转动，那么杆（或张紧的绳）上各点相对转动轴的角速度相同·类型1 质量分别为ｍ1、ｍ2和ｍ3的三个质点Ａ、Ｂ、Ｃ位于光滑的水平桌面上，用已拉直的不可伸长的柔软轻绳ＡＢ和ＢＣ连接，∠ＡＢＣ＝π－α，α为锐角，如图５-１所示．今有一冲量Ｉ沿ＢＣ方向作用于质点Ｃ，求质点Ａ开始运动时的速度．（全国中学物理竞赛试题）图5-1 图5-２类型2 绳的一端固定，另一端缠在圆筒上，圆筒半径为Ｒ，放在与水平面成α角的光滑斜面上，如图５-２所示．当绳变为竖直方向时，圆筒转动角速度为ω（此时绳未松弛），试求此刻圆筒轴Ｏ的速度、圆筒与斜面切点Ｃ的速度．（全国中学生奥林匹克物理竞赛试题）类型3 直线ＡＢ以大小为ｖ1的速度沿垂直于AB的方向向上移动，而直线CD以大小为ｖ2的速度沿垂直于ＣＤ的方向向左上方移动，两条直线交角为α，如图5-３所示．求它们的交点Ｐ的速度大小与方向．（全国中学生力学竞赛试题）图5-３图5-４以上三例展示了三类物系相关速度问题．类型1求的是由杆或绳约束物系的各点速度；类型2求接触物系接触点速度；类型3则是求相交物系交叉点速度．三类问题既有共同遵从的一般规律，又有由各自相关特点所决定的特殊规律，我们若能抓住它们的共性与个性，解决物系相关速度问题便有章可循．首先应当明确，我们讨论的问题中，研究对象是刚体、刚性球、刚性杆或拉直的、不可伸长的线等，它们都具有刚体的力学性质，是不会发生形变的理想化物体，刚体上任意两点之间的相对距离是恒定不变的；任何刚体的任何一种复杂运动都是由平动与转动复合而成的．如图5-４所示，三角板从位置ＡＢＣ移动到位置Ａ′Ｂ′Ｃ′，我们可以认为整个板一方面做平动，使板上点Ｂ移到点Ｂ′，另一方面又以点Ｂ′为轴转动，使点Ａ到达点Ａ′、点Ｃ到达点Ｃ′．由于前述刚体的力学性质所致，点Ａ、Ｃ及板上各点的平动速度相同，否则板上各点的相对位置就会改变．这里，我们称点Ｂ′为基点．分析刚体的运动时，基点可以任意选择．于是我们得到刚体运动的速度法则：刚体上每一点的速度都是与基点速度相同的平动速度和相对于该基点的转动速度的矢量和．我们知道转动速度ｖ＝ｒω，ｒ是转动半径，ω是刚体转动角速度，刚体自身转动角速度则与基点的选择无关．根据刚体运动的速度法则，对于既有平动又有转动的刚性杆或不可伸长的线绳，每个时刻我们总可以找到某一点，这一点的速度恰是沿杆或绳的方向，以它为基点，杆或绳上其他点在同一时刻一定具有相同的沿杆或绳方向的分速度（与基点相同的平动速度）．因此，我们可以得到下面的结论．结论1 杆或绳约束物系各点速度的相关特征是：在同一时刻必具有相同的沿杆或绳方向的分速度．我们再来研究接触物系接触点速度的特征．由刚体的力学性质及“接触”的约束可知，沿接触面法线方向，接触双方必须具有相同的法向分速度，否则将分离或形变，从而违反接触或刚性的限制．至于沿接触面的切向接触双方是否有相同的分速度，则取决于该方向上双方有无相对滑动，若无相对滑动，则接触双方将具有完全相同的速度．因此，我们可以得到下面的结论．结论2 接触物系接触点速度的相关特征是：沿接触面法向的分速度必定相同，沿接触面切向的分速度在无相对滑动时相同．相交物系交叉点速度的特征是什么呢?我们来看交叉的两直线ａ、ｂ，如图5-５所示，设直线ａ不动，当直线ｂ沿自身方向移动时，交点Ｐ并不移动，而当直线ｂ沿直线ａ的方向移动时，交点Ｐ便沿直线ａ移动，因交点Ｐ亦是直线ｂ上一点，故与直线ｂ具有相同的沿直线ａ方向的平移速度．同理，若直线ｂ固定，直线ａ移动，交点Ｐ的移动速度与直线ａ沿直线ｂ方向平动的速度相同．根据运动合成原理，当两直线ａ、ｂ各自运动，交点Ｐ的运动分别是两直线沿对方直线方向运动的合运动．于是我们可以得到下面的结论．图5-５结论3 线状相交物系交叉点的速度是相交双方沿对方切向运动分速度的矢量和．这样，我们将刚体的力学性质、刚体运动的速度法则运用于三类相关速度问题，得到了这三类相关速度特征，依据这些特征，并运用速度问题中普遍适用的合成法则、相对运动法则，解题便有了操作的章法．下面我们对每一类问题各给出3道例题，展示每一条原则在不同情景中的应用．例1 如图5-６所示，杆ＡＢ的Ａ端以速度ｖ做匀速运动，在杆运动时恒与一静止的半圆周相切，半圆周的半径为Ｒ，当杆与水平线的交角为θ时，求杆的角速度ω及杆上与半圆相切点Ｃ的速度．图5-6分析与解考察切点Ｃ的情况．由于半圆静止，杆上点Ｃ速度的法向分量为零，故点Ｃ速度必沿杆的方向．以点Ｃ为基点，将杆上点Ａ速度ｖ分解成沿杆方向分量ｖ1和垂直于杆方向分量ｖ2（如图5-７所示），则ｖ1是点Ａ与点Ｃ相同的沿杆方向平动速度，ｖ2是点Ａ对点Ｃ的转动速度，故可求得点Ｃ的速度为图5-7ｖＣ＝ｖ1＝ｖ·ｃｏｓθ，又ｖ2＝ｖ·ｓｉｎθ＝ω·ＡＣ．由题给几何关系知，Ａ点对Ｃ点的转动半径为ＡＣ＝Ｒ·ｃｏｔθ，代入前式中即可解得ω＝(ｖｓｉｎ2θ/(Ｒｃｏｓθ．例2 如图5-8所示，合页构件由三个菱形组成，其边长之比为3∶2∶1，顶点Ａ3以速度ｖ沿水平方向向右运动，求当构件所有角都为直角时，顶点Ｂ2的速度ｖB2．图5-8分析与解顶点Ｂ2作为Ｂ2Ａ1杆上的一点，其速度是沿Ｂ2Ａ1杆方向的速度ｖ1及垂直于Ｂ2Ａ1杆方向速度ｖ1′的合成；同时作为杆Ｂ2Ａ2上的一点，其速度又是沿Ｂ2Ａ2杆方向的速度ｖ2及垂直于Ｂ2Ａ2杆方向的速度ｖ2′的合成．由于两杆互成直角的特定条件，由图5-９显见，ｖ2＝ｖ1′，ｖ1＝ｖ2′．故顶点Ｂ2的速度可通过ｖ1、ｖ2速度的矢量和求得，而根据杆的约束的特征，得图5-9ｖ1＝(/２ｖＡ1；ｖ2＝(/２ｖＡ2，于是可得由几何关系可知ｖＡ1∶ｖＡ2∶ｖＡ3＝Ａ0Ａ1∶Ａ0Ａ2∶Ａ0Ａ3＝３∶５∶６，则ｖＡ1＝ｖ/２，ｖＡ2＝(５/６ｖ，由此求得ｖB2＝(/６ｖ．图5-10上述解析，我们是选取了速度为沿杆方向的某一点为基点来考察顶点Ｂ2的速度的．当然我们也可以选取其他合适的点为基点来分析．如图5-１０所示，若以Ａ1、Ａ2点为基点，则Ｂ2点作为Ｂ2Ａ1杆上的点，其速度是与Ａ1点相同的平动速度ｖＡ1和对Ａ1点的转动速度ｖｎ1之合成，同时Ｂ2点作为Ｂ2Ａ2杆上的点，其速度是与Ａ2点相同的平动速度ｖＡ2和对Ａ2点的转动速度ｖｎ2之合成，再注意到题给的几何条件，从矢量三角形中由余弦定理得而由矢量图可知ｖn1＝(/２（ｖA2－ｖA1），代入前式可得ｖB2＝(/６ｖ．两解殊途同归．例3 如图5-11所示，物体Ａ置于水平面上，物体Ａ上固定有动滑轮Ｂ,Ｄ为定滑轮，一根轻绳绕过滑轮Ｄ、Ｂ后固定在Ｃ点，ＢＣ段水平．当以速度ｖ拉绳头时，物体Ａ沿水平面运动，若绳与水平面夹角为α，物体Ａ运动的速度是多大?图5-11分析与解首先根据绳约束特点，任何时刻绳ＢＤ段上各点有与绳端Ｄ相同的沿绳ＢＤ段方向的分速度ｖ，再看绳的这个速度与物体Ａ移动速度的关系：设物体Ａ右移速度为ｖx，则相对于物体Ａ(或动滑轮B的轴心，绳上Ｂ点的速度为ｖx，即ｖBA＝ｖx，方向沿绳BD方向；而根据运动合成法则，在沿绳BD方向上，绳上B点速度是相对于参照系Ａ(或动滑轮B的轴心的速度ｖx与参照系Ａ对静止参照系速度ｖxｃｏｓα的合成，即ｖ＝ｖBA＋ｖxｃｏｓα；由上述两方面可得ｖx＝ｖ/(１＋ｃｏｓα．例4 如图5-１２所示，半径为Ｒ的半圆凸轮以等速ｖ０沿水平面向右运动，带动从动杆ＡＢ沿竖直方向上升，Ｏ为凸轮圆心，Ｐ为其顶点．求当∠ＡＯＰ＝α时，ＡＢ杆的速度．图5-12 图5-13分析与解这是接触物系相关速度问题．由题可知，杆与凸轮在Ａ点接触，杆上Ａ点速度ｖＡ是竖直向上的，轮上Ａ点的速度ｖ0是水平向右的，根据接触物系触点速度相关特征，两者沿接触面法向的分速度相同，如图5-13所示，即ｖＡｃｏｓα＝ｖ0ｓｉｎα，则ｖＡ＝ｖ0ｔａｎα．故ＡＢ杆的速度为ｖ0ｔａｎα．例5 如图5-14所示，缠在线轴上的绳子一头搭在墙上的光滑钉子Ａ上，以恒定的速度ｖ拉绳，当绳与竖直方向成α角时，求线轴中心Ｏ的运动速度ｖO．设线轴的外径为Ｒ，内径为ｒ，线轴沿水平面做无滑动的滚动．分析与解当线轴以恒定的速度v拉绳时，线轴沿顺时针方向运动．从绳端速度ｖ到轴心速度ｖO，是通过绳、轴相切接触相关的．考察切点Ｂ的速度：本题中绳与线轴间无滑动，故绳上Ｂ点与轴上Ｂ点速度完全相同，即无论沿切点法向或切向，两者均有相同的分速度．图5-１５是轴上Ｂ点与绳上Ｂ点速度矢量图：轴上Ｂ点具有与轴心相同的平动速度ｖO及对轴心的转动速度ｒω（ω为轴的角速度），那么沿切向轴上Ｂ点的速度为ｒω－ｖOsinα；而绳上Ｂ点速度的切向分量正是沿绳方向、大小为速度ｖ，于是有关系式，即图5-14 图5-15ｒω－ｖOｓｉｎα＝ｖ．①又由于线轴沿水平地面做纯滚动，故与水平地面相切点Ｃ的速度为零，则轴心速度为ｖO＝Ｒω，②由①、②两式可解得ｖO＝(Ｒｖ/(ｒ－Ｒｓｉｎα．若绳拉线轴使线轴逆时针转动，ｖO＝(Ｒｖ/(ｒ－Ｒｓｉｎα，请读者自行证明．例6 如图5-１６所示，线轴沿水平面做无滑动的滚动，并且线端Ａ点速度为ｖ，方向水平．以铰链固定于点Ｂ的木板靠在线轴上，线轴的内、外径分别为ｒ和Ｒ．试确定木板的角速度ω与角α的关系．图5-16 图5-17分析与解设木板与线轴相切于Ｃ点，则板上Ｃ点与线轴上Ｃ点有相同的法向速度ｖn，而板上Ｃ点的这个法向速度正是Ｃ点关于Ｂ轴的转动速度，如图５-17所示，即ｖn＝ω·ＢＣ＝ω·Ｒｃｏｔ(α/２．①现在再来考察线轴上Ｃ点的速度：它应是Ｃ点对轴心Ｏ的转动速度ｖＣn和与轴心相同的平动速度ｖO的矢量和，而ｖＣn是沿Ｃ点切向的，则Ｃ点法向速度ｖn应是ｖn＝ｖOｓｉｎα．②又由于线轴为刚体且做纯滚动，故以线轴与水平面切点为基点，应有ｖ/(Ｒ＋ｒ＝ｖO/Ｒ．③将②、③两式代入①式中，得ω＝(１－ｃｏｓα/(Ｒ＋ｒｖ．例7 如图5-18所示，水平直杆ＡＢ在圆心为Ｏ、半径为ｒ的固定圆圈上以匀速ｕ竖直下落，试求套在该直杆和圆圈的交点处一小滑环Ｍ的速度，设ＯＭ与竖直方向的夹角为φ．图5-18分析与解当小环从圆圈顶点滑过圆心角为φ的一段弧时，据交叉点速度相关特征，将杆的速度ｕ沿杆方向与圆圈切线方向分解，则Ｍ的速度为ｖ＝ｕ/ｓｉｎφ．例8 如图5-１９所示，直角曲杆ＯＢＣ绕Ｏ轴在如图5-19所示的平面内转动，使套在其上的光滑小环沿固定直杆ＯＡ滑动．已知ＯＢ＝10ｃｍ，曲杆的角速度ω＝０.５ｒａｄ／ｓ，求φ＝６０°时，小环Ｍ的速度．图5-19 图5-20分析与解本题首先应该求出交叉点Ｍ作为杆ＢＣ上一点的速度ｖ，而后根据交叉点速度相关特征，求出该速度沿ＯＡ方向的分量即为小环速度．由于刚性曲杆ＯＢＣ以Ｏ为轴转动，故其上与ＯＡ直杆交叉点的速度方向垂直于转动半径ＯＭ、大小是ｖ＝ω·Ｍ＝10ｃｍ／ｓ．将其沿ＭＡ、ＭＢ方向分解成两个分速度，如图5-20所示，即得小环Ｍ的速度为ｖＭ＝ｖＭＡ＝ｖ·ｔａｎφ＝10cm／s．例9 如图5-21所示，一个半径为Ｒ的轴环Ｏ1立在水平面上，另一个同样的轴环Ｏ2以速度ｖ从这个轴环旁通过，试求两轴环上部交叉点Ａ的速度ｖＡ与两环中心之距离ｄ之间的关系．轴环很薄且第二个轴环紧邻第一个轴环．图5-21 图5-22分析与解轴环Ｏ2速度为ｖ，将此速度沿轴环Ｏ1、Ｏ2的交叉点Ａ处的切线方向分解成ｖ1、ｖ2两个分量，如图5-22，由线状相交物系交叉点相关速度规律可知，交叉点Ａ的速度即为沿对方速度分量ｖ1．注意到图5-22中显示的几何关系便可得。
关联速度的问题
关联速度的问题【专题概述】1、什么就是关联速度:用绳、杆相连的物体,在运动过程中,其两个物体的速度通常不同,但物体沿绳或杆方向的速度分量大小相等,即连个物体有关联的速度。
2、解此类题的思路:思路(1)明确合运动即物体的实际运动速度(2)明确分运动:一般情况下,分运动表现在:①沿绳方向的伸长或收缩运动;②垂直于绳方向的旋转运动。
解题的原则:速度的合成遵循平行四边形定则3、解题方法:把物体的实际速度分解为垂直于绳(杆)与平行于绳(杆)两个分量,根据沿绳(杆)方向的分速度大小相等求解。
常见的模型如图所示【典例精讲】1、绳关联物体速度的分解典例1(多选) 如图,一人以恒定速度v0通过定滑轮竖直向下拉小车在水平面上运动,当运动到如图位置时,细绳与水平成60°角,则此时( )A.小车运动的速度为v0B.小车运动的速度为2v0C.小车在水平面上做加速运动D.小车在水平面上做减速运动2、杆关联物体的速度的分解典例2如图所示,水平面上固定一个与水平面夹角为θ的斜杆A.另一竖直杆B以速度v水平向左匀速直线运动,则从两杆开始相交到最后分离的过程中,两杆交点P的速度方向与大小分别为( )A. 水平向左,大小为vB. 竖直向上,大小为vtanθC. 沿A杆向上,大小为v/cosθD. 沿A杆向上,大小为vcosθ3、关联物体的动力学问题典例3 (多选)如图所示,轻质不可伸长的细绳绕过光滑定滑轮C与质量为m的物体A连接,A放在倾角为 的光滑斜面上,绳的另一端与套在固定竖直杆上的物体B连接.现BC连线恰沿水平方向,从当前位置开始B以速度v0匀速下滑.设绳子的张力为F T,在此后的运动过程中,下列说法正确的就是( )A. 物体A做加速运动B. 物体A做匀速运动C. F T可能小于mgsinθD. F T一定大于mgsinθ【总结提升】有关联速度的问题,我们在处理的时候主要区分清楚那个就是合速度,那个就是分速度,我们只要把握住把没有沿绳子方向的速度向绳方向与垂直于绳的方向分解就可以了,最长见的的有下面几种情况情况一:从运动情况来瞧:A的运动就是沿绳子方向的,所以不需要分解A的速度,但就是B运动的方向没有沿绳子,所以就需要分解B的速度,然后根据两者在绳子方向的速度相等来求解两者之间的速度关系。
运动的合成与分解——“关联”速度问题
运动的合成与分解——“关联”速度问题●问题概述：绳、杆等有长度的物体,在运动过程中,其两端点的速度通常是不一样的,但两端点的速度是有联系的,称之为“关联”速度。
关联速度的关系——沿杆(或绳)方向的速度分量大小相等。
●关键点：1.绳子末端运动速度的分解,应按运动的实际效果进行。
2.速度投影定理:不可伸长的杆(或绳),尽管各点速度不同,但各点速度沿绳方向的投影相同。
●例题：如图所示,人用绳子通过定滑轮拉物体A,当人以速度v0匀速前进时,物体A将做( )A.匀速运动B.加速运动B.C.匀加速运动 D.减速运动解题探究:①物体A的运动有两个运动效果,分别是什么?②将该物体的速度沿哪两个方向分解?●规律总结求解绳(杆)拉物体运动的合成与分解问题的思路和方法:①先明确合运动的方向：物体的实际运动方向②然后弄清运动的实际效果：沿绳或者杆的伸缩效果；使绳子或者杆转动的效果。
③再确定两个分运动的方向：沿着绳子（杆）、垂直于绳子（杆）●常见的模型●巩固练习1、如图所示，人以水平速度v跨过定滑轮匀速拉动绳子，当拉小车的绳子与水平地面的夹角为β时，小车沿水平地面运动的速度为( )A．V B.vcosβC.vsinβD．v cosβ2、如图所示，纤绳以恒定速率v1沿水平方向通过定滑轮牵引小船靠向岸边，设小船速度为v2，则小船靠岸过程的运动情况是( )A．加速靠岸，v2＞v1 B．加速靠岸，v2＜v1C．减速靠岸，v2＞v1 D．匀速靠岸，v2＜v13、两根光滑的杆互相垂直地固定在一起,上面分别穿有一个小球,小球a、b间用一细直棒相连,如图所示。
当细直棒与竖直杆夹角为θ时,两小球实际速度大小之比为( )A.sinθB.cosθC.tanθD.cotθ4、如图所示，物体A以速度v沿杆匀速下滑，A用细绳通过定滑轮拉物体B，当绳与水平夹角为θ时，B的速度为（）A．v cosθ B．v sinθC．v/cosθ D．v/sinθ5、（不定项）如图所示，在水平地面上做匀速直线运动的小车，通过定滑轮用绳子吊起一个物体，若小车和被吊的物体在同一时刻速度分别为1v 和2v ，绳子对物体的拉力为T ，物体所受重力为G ，则下面说法正确的是( )A ．物体做匀速运动，且v 1=v 2B ．B ．物体做加速运动，且v 1>v 2C ．物体做加速运动，且T>GD ．物体做匀速运动，且T ＝G6、如图所示，套在竖直细杆上的环A 由跨过定滑轮的不可伸长的轻绳与重物B 相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模型一速度的合成
两个互成角度的分运动合运动的性质
两个匀速直线运动
一个匀速直线运动、
一个匀变速直线运动
两个初速度为零的
匀加速直线运动
两个初速度不为零
的匀变速直线运动
1.如图所示，红蜡块能在玻璃管的水中匀速上升，若红蜡块在A点
匀速上升的同时，使玻璃管水平向右做匀加速直线运动，则红蜡块实际
运动的轨迹是图中的( )
A．直线P
B．曲线Q
C．曲线R
D．无法确定
2．[对曲线运动轨迹的判断]各种大型的货运站中少不了旋臂式起重机，如图所示，该起重机的旋臂保持不动，可沿旋臂“行走”的天车有两个功能，一是吊着货物沿竖直方向运动，二是吊着货物沿旋臂水平运动．现天车吊着货物正在沿水平方
向向右匀速行驶，同时又启动天车上的起吊电动机，使货物沿竖直方向做匀减速运动．此时，我们站在地面上观察到货物运动的轨迹可能是下图中的( )
3．如图所示，光滑水平桌面上，一个小球以速度v向右做匀速运动，它经过靠近桌边的竖直木板ad边时，木板开始做自由落体运动．若木板开始运动时，cd边与桌面相齐，则小球在木板上的投影轨迹是( )
4．如图所示的直角三角板紧贴在固定的刻度尺上方，现假使三角板沿刻度尺水平向右匀速运动的同时，一支铅笔从三角板直角边的最下端，由静止开始沿此边向上做匀加速直线运动，下列关于铅笔尖的运动及其留下的痕迹的判断中，正确的是( ) A ．笔尖留下的痕迹是一条抛物线 B ．笔尖留下的痕迹是一条倾斜的直线
C ．在运动过程中，笔尖运动的速度方向始终保持不变
D ．在运动过程中，笔尖运动的加速度方向始终保持不变
5.如图所示,一辆邮车以速度u 沿平直公路匀速行驶,在离此公路距离s 处有一个邮递员,当他和邮车的连线与公路的夹角为α时开始沿直线匀速奔跑,已知他奔跑的最大速度为v,试问:
（1）他应向什么方向跑才能尽快与邮车相遇 （2）他至少以多大的速度奔跑,才能与邮车相遇
绳(杆)端速度分解模型 1．模型特点 2．思路与方法 合运动→ 分运动→
⎩
⎪⎨
⎪⎧
其一：沿绳
或杆的速度v 1
其二：与绳或杆垂直的分速度v 2
方法： 3．解题的原则：
把物体的实际速度分解为 和 两个分量，根据沿绳(杆)方向的分速度大小相等求解．常见的模型如图所示．
1.如图所示,站在岸上的人通过跨过定滑轮的不可伸长的绳子拉动停在平静湖面上的小船,若人拉着自由端Q以水平速度v0匀速向左前进,试分析图示位置时船水平向左的运动速度如何变化
2.如图所示，做匀速直线运动的小车A通过一根绕过定滑轮的长绳吊起一重物B，设重物和小车速度的大小分别为v B、v A，则( )
A．v A>v B
B．v A<v B
C．绳的拉力等于B的重力
D．绳的拉力大于B的重力
3. 如图所示，物体A和B质量均为m，且分别与轻绳连接跨过光滑轻质定滑轮，B放在水平面上，A 与悬绳竖直．用力F拉B沿水平面向左“匀速”运动过程中，
绳对A的拉力的大小( )
A．大于mg B．总等于mg
C．一定小于mg D．以上三项都不正确
4．[杆端“关联速度”的计算]两根光滑的杆互相垂直地固定在一起，上面分别穿有一个小球，小球a、b间用一细直棒相连，如图所示．当细直棒与竖直杆夹角为θ时，求两小球实际速度大小之比．
5．如图所示，细绳一端固定在天花板上的O点，另一端穿过一张CD光盘的中央小孔后拴着一个橡胶球，橡胶球静止时，竖直悬线刚好挨着水平桌面的边沿．现将CD光盘按在桌面上，并沿桌面边缘以速度v匀速移动，移动过程中，CD光盘中央小孔始终紧挨桌面边线，当悬
线与竖直方向的夹角为θ时，小球上升的速度大小为( )
A．v sin θ B．v cos θ
C．v tan θ D．v cot θ
6. 人用绳子通过定滑轮拉物体A，A穿在光滑的竖直杆上，当以速度v0匀速地拉绳使物体A 到达如图5所示位置时，绳与竖直杆的夹角为θ，则物体A实际运动的速度是( ) A．v0sin θ
θ)
C．v0cos θ
θ)。
