电力电子技术期末复习要点

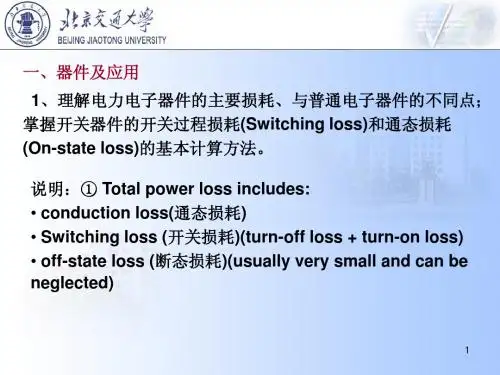

电力电子技术总复习
1
说明： ② Features of power electronic devices（电力电 子器件的主要特征，与信息电子器件的不同点） • 容量远大于电子器件 • 工作在开关状态以减小功率损耗 • 由控制电路控制，控制电路与功率电路之间需要加驱动 电路 • 功率损耗远大于电子器件，需要散热器 说明： ③ 注意：计算开关损耗时，要先画出开关过程中 管子上的电压电流波形，电压电流波形不同，开关损耗的 计算式也不同。 说明：④通态损耗：
12
本节小结
6、理解晶闸管(SCR) MOSFET) 器件的工作原理、特点、主 要参数的含义；掌握晶闸管额定电流的计算方法；理解电路 中dv/dt、di/dt参数对晶闸管器件的影响 。
13
本节小结
说明：① 晶闸管额定电流计算 Average on-state current---IT(AV)
IAV
11
说明：③ 驱动电路的功能/作用 Provide an interface between the control circuit and power switch (作为控制电路与功率开关间的接口) ⑴ 信号放大作用 ⑵ 使功率开关与控制电路电气隔离作用
⑶ 驱动信号整形作用
⑷ 过流过压预防和保护作用
Latching current (擎住电流）
for the same thyristor: IL≈(2~4) IH
16
说明：③ 晶闸管基本概念 di/dt must be less than the rated value. If di/dt exceeds the rated value, the device may be damaged. Rate of rise of the voltage at turn-off---dv/dt If a thyristor is in a blocking state, a rapidly rising voltage applied across the device can cause high current flow through its internal junction capacitor. This current may be high enough to damage the device. Thus, the applied dv/dt must be less than the rated value.
《电力电子技术》期末复习提纲
《电力电子技术》期末复习提纲绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
第1章电力电子器件1 电力电子器件与主电路的关系（1）主电路：指能够直接承担电能变换或控制任务的电路。
（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。
2 电力电子器件一般都工作于开关状态，以减小本身损耗。
3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。
（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。
（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。
（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。
4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。
如SCR晶闸管。
（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。
如GTO、GTR、MOSFET和IGBT。
（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。
如电力二极管。
根据驱动信号的性质分类（1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。
如SCR、GTO、GTR。
（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。
如MOSFET、IGBT。
根据器件内部载流子参与导电的情况分类（1）单极型器件：内部由一种载流子参与导电的器件。
电力电子技术总复习重点
二、电力电子器件 晶闸管的额定电压，额定电流裕量的求解 SCR的额定电压：晶闸管的通态平均电压 =（2--3）MAX（最大正向电压VS最大反 向电压）； SCR的额定电流：SCR的通态平均电流= （1.5-2）晶闸管平均电流 ； 晶闸管的有效值=1.57晶闸管的平均值。
三、整流电路 单相：触发角、导通角、移相范围 电路形式：单相半波，单相双半波、单项桥式（半控、全控 ） 各种波形图 电压电流的关系 晶闸管（续流管）两端的平均电流 变压器二次侧电流值 阻感性负载作为重点，重点掌握各种形， 尤其是当导通角为0，30，60，90
单相时：Ud在0.9U2~ 2 U2 三相时： Ud在2.34U2 ~ 2.45U2
整流电路的谐波和功率因数：
非正弦电路：
v cos
带阻感负载时，交流侧电流含mk±1次谐波 整流输出电流含mk次谐波
三、整流电路
双反星形电路与桥式电路的异同？ 多重化电路的主要目的？ 什么是有源逆变？什么是无源逆变？ 有源逆变的条件？ 什么是逆变失败？逆变失败的原因？ 有源逆变电路的求解：因为是逆变电路，所以电 压和反电动势负载均带负号进行求解。具体公式 与整流电路相同。 同步信号为锯齿波的触发电路有哪些基本环节
R+大电感L：Ud波形连续（有正有负）
Id为一条平直直线
R+L +E：
R+L+VD：
画Ud波形时忽略E，同R+大电感L
Id的计算式，需要考虑反电动势负载 Ud波形同R负载 Id为一条平直直线
三、整流电路
变压器漏感对整流电路的影响：
在换相时整流输出电压降低 出现换相重叠角
电容滤波的不可控整流电路：
一、变流技术的分类 整流 逆变 交流-交流电力变换 直流-直流电力变换
电力电子技术期末考试复习宝典
电力电子技术复习大纲一、基本概念1.电力电子技术是什么技术？它包含哪几类变换？电力电子系统一般包含哪四部分？电力电子技术——使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。
它包含四类变换 整流（AC-DC ），逆变（DC-AC ），斩波（DC-DC （可调）），交流-交流变换（AC-AC ）。
电力电子系统：由控制电路、驱动电路和以电力电子器件为核心的主电路组成。
2.谁是半控型器件？哪些是全控型器件？哪些是单极型器件？哪些是双极型器件？哪些是复合型器件？按照器件能够被控制电路信号所控制的程度，分为以下三类：1）不可控器件（不能用控制信号来控制其通断, 因此也就不需要驱动电路。
） 电力二极管（Power Diode ）只有两个端子，器件的通和断是由其在主电路中承受的电压和电流决定的。
2）半控型器件（通过控制信号可以控制其导通而不能控制其关断。
） 晶闸管（SCR ）（Thyristor ）及其大部分派生器件 器件的关断由其在主电路中承受的电压和电流决定3）全控型器件（通过控制信号既可控制其导通又可控制其关断，又称自关断器件。
）绝缘栅双极晶体管（Insulated-Gate Bipolar Transistor ——IGBT ） 电力场效应晶体管（电力MOSFET ） 电力晶体管（GTR ，BJT ） 门极可关断晶闸管（GTO ）控制电 路测 测驱电RL 主电V1V2 控制电路检测电路驱动电路主电路V1LR2U 22按照器件内部电子和空穴两种载流子参与导电的情况分为三类： 1) 单极型器件（由一种载流子参与导电的器件） 如：电力场效应晶体管（电力MOSFET ）2) 双极型器件（由电子和空穴两种载流子参与导电的器件） 如：电力二极管 晶闸管（SCR ）电力晶体管（GTR ，BJT ） 门极可关断晶闸管（GTO ）3) 复合型器件（由单极型器件和双极型器件集成混合而成的器件） 如：绝缘栅双极晶体管（IGBT ）MCT （MOS 控制晶闸管）3．单相桥式全控整流电路带纯阻负载时，晶闸管控制角α的移相范围为？单个晶闸管所承受的最大正向电压为？三相半波整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是？单个晶闸管所承受的最大电压为？三相桥式全控整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是？单个晶闸管所承受的最大电压为？单相桥式全控整流电路带纯阻负载时，晶闸管控制角α的移相范围[0 °,180 °]单个晶闸管所承受的最大正向电压为三相半波整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是[0 °,150 °](纯阻负载)；[0 °,90 °](大电感负载) 单个晶闸管所承受的最大正向电压为2U 6三相桥式全控整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是[0 °,120 °](纯阻负载)；[0 °,90 °](大电感负载) 单个晶闸管所承受的最大正向电压为2U 6知识点巩固：1.单相桥式全控整流带纯阻负载工作波形：2.三相半波整流电路带纯阻负载工作情况分析：工作波形：基本数量关系：3.三相半波整流电路带大电感负载工作情况分析：工作波形：基本数量关系：4．三相桥式全控整流电路带纯阻负载工作情况分析：工作波形：基本数量关系：5.三相桥式全控整流电路带大电感工作波形：4.逆变电路可以根据直流侧滤波元件的不同进行分类，当直流侧采用电感滤波时，是哪一种逆变电路？直流侧采用电容滤波时，是哪一种逆变电路？逆变电路可以根据直流侧滤波元件的不同进行分类，当直流侧采用电感滤波时，是电压型逆变电路；直流侧采用电容滤波时，是电流型逆变电路。
电力电子技术期末重要知识点考试重点
《电力电子技术》复习提要
一、主要知识点：
1、电力电子技术的概念。
电力电子器件的分类。
电力电子装置提供给负载的是各种不同的直流电源、恒频交流电源和变频交流电源，因此也可以说，电力电子技术研究的也就是电源技术。
电力电子技术的节能效果十分显著，因此它也被称为是节能技术。
2、晶闸管的结构与工作原理，晶闸管得导通条件，GTO与晶闸管区别。
这样做的目的？晶闸管的各电流参数的定义。
GTR的二次击穿。
3、电力电子器件的主要消耗。
4、各种整流电流的移相范围，触发脉冲间隔与晶闸管的最大反向电压。
5、空电路对电感性负载来讲，都存在一个失控的问题，必须加续流二极管才能得以解决。
半空电路或带续流二极管的可控整流电路均不能实现逆变。
原因？
6、三相半波与三相全控可控整流电路带阻感性负载时，电流是否连续的临界角。
7、整流电路波形的画法，特别是三相带在电感性负载电路各电流波形的画法与电压电流的定量计算。
8、同步信号为锯齿波的触发电路的结构。
9、晶闸管可控整流电路可否在其输出两端并联电容？
10、逆变电路的分类，有源逆变的条件，逆变失败的原因，最小
逆变的限制。
11、逆变电路的换流方式。
电压、电流型逆变电路的特点，工作原理，波形的画法
12、晶闸管串联时实现动态均匀压的方法，晶闸管并联时实现动态均压的方法。
13、PWM控制技术。
二、题型及分值：
填空题30分，选择题；20分，判断题20分，简答题20分，作图与计算题10分。
电力电子技术期末复习要点
电力电子技术期末复习题一、辨析题要点：1、由交流到直流的电力变换称为整流，由直流到直流的电力变换称为直流斩波，由交流到交流的电力变换称为交交变频或交流电力控制，由直流到交流的电力变换称为逆变。
2、电力电子器件目前专指电力半导体器件，一般都工作在开关状态。
3、按照器件能够被控制电路信号所控制的程度，分为以下三类：半控型器件、全控型器件、不可控器件。
4、半控型器件—通过控制信号可以控制其导通而不能控制其关断。
器件的关断由其在主电路中承受的电压和电流决定，如晶闸管（Thyristor）及其大部分派生器件。
5、全控型器件—通过控制信号既可控制其导通又可控制其关断，又称自关断器件。
如：绝缘栅双极晶体管（IGBT——Insulated-Gate Bipolar Transistor）电力场效应晶体管（Power MOSFET）门极可关断晶闸管（GTO，Gate Turn-Off）电力晶体管（GTR，Giant Transistor）12、不可控器件不能用控制信号来控制其通断, 因此也就不需要驱动电路。
如：电力二极管（Power Diode），只有两个端子，器件的通和断是由其在主电路中承受的电压和电流决定的。
13、按照驱动电路加在器件控制端和公共端之间信号的性质，分为两类：1）电流驱动型→通过从控制端注入或者抽出电流来实现导通或者关断的控制。
如：门极可关断晶闸管（GTO，Gate Turn-Off）和电力晶体管（GTR，Giant Transistor）2）电压驱动型→仅通过在控制端和公共端之间施加一定的电压信号就可实现导通或者关断的控制。
如：绝缘栅双极晶体管（Insulated-Gate Bipolar Transistor ——IGBT）电力场效应晶体管（Power MOSFET）14、电力二极管是以半导体PN结为基础，主要特性为不可控的单向导电性。
目前常用的电力二极管有普通二极管、快恢复二极管和肖特基二极管三类。
电力电子技术复习重点
第一章电力电子器件1、电力电子技术就是用电力电子器件对电能进行变换与控制的技术流(AC—AC)。
常用电力电子器件、电路图形文字符号与分类:二、晶闸管的导通条件:阳极正向电压、门极正向触发电流、三、晶闸管关断条件就是:晶闸管阳极电流小于维持电流。
导通后晶闸管电流由外电路决定实现方法:加反向阳极电压。
3、晶闸管额定电流就是指:晶闸管在环境温度40与规定的冷却状态下,稳定结温时所允许流过的最大工频正弦半波电流的平均值。
4、IT(AV)与其有效值IVT的关系就是IT(AV)=IVT/1、575、晶闸管对触发电路脉冲的要求就是:1)触发脉冲的宽度应保证晶闸管可靠导通 2)触发脉冲应有足够的幅度3)所提供的触发脉冲应不超过晶闸管门极电压,电流与功率额定且在门极伏安特性的可靠触发区域之内4)应有良好的抗干扰性能,温度稳定性与主电路的电气隔离。
第二章:整流电路1、单相桥式全控整流电路结构组成:A.纯电阻负载:α的移相范围0~180º,Ud 与Id的计算公式,要求能画出在α角下的Ud ,Id及变压器二次测电流的波形(参图3-5);B.阻感负载:R+大电感L下,α的移相范围0~90º,Ud 与Id计算公式要求能画出在α角下的Ud ,Id,Uvt1及I2的波形(参图3-6);2、三相半波可控整流电路:α=0 º的位置就是三相电源自然换相点A)纯电阻负载α的移相范围0~150 ºB)阻感负载(R＋极大电感L)①α的移相范围0~90 º②Ud IdIvt计算公式③参图3-17 能画出在α角下能Ud IdIvt的波形(Id电流波形可认为近似恒定)3、三相桥式全控整流电路的工作特点:A)能画出三相全控电阻负载整流电路,并标出电源相序及VT器件的编号。
B)纯电阻负载α的移相范围0~120 ºC)阻感负载R＋L(极大)的移相范围0~90 ºUd IdIdvtIvt的计算及晶闸管额定电流It(AV)及额定电压Utn的确定D)三相桥式全控整流电路的工作特点:1)每个时刻均需要两个晶闸管同时导通,形成向负载供电的回路,其中一个晶闸管就是共阴极组的,一个共阳极组的,且不能为同一相的晶闸管。
《电力电子技术》复习资料
《电力电子技术》复习资料一 电力电子器件1. 要点：① 半控器件：晶闸管（SCR ）全控器件：绝缘栅双极型晶体管（IGBT ）、电力晶体管（GTR ）、 门极关断晶闸管（GTO ）、电力场效应管（MOSEFT ） 不可控器件：电力二极管各器件的导通条件、关断方法、电气符号及特点。
②注意电流有效值与电流平均值的区别： 平均值：整流后得到的直流电压、电流。
有效值：直流电压、电流所对应的交流值。
波形系数：K f =有效值/平均值 。
③电力电子技术器件的保护、串并联及缓冲电路： du /dt ：关断时，采用阻容电路（RC ）。
di/dt ：导通时，采用电感电路。
二 整流电路1. 单相半波电路：① 注意电阻负载、电感负载的区别： ② 有效值与平均值的计算：平均值：整流后得到的直流电压、电流。
21cos 0.452d U U α+=d d U I R=有效值：直流电压、电流所对应的交流值。
U U =U I R = 波形系数：电流有效值与平均值之比。
f dIk I =② 注意计算功率、容量、功率因数时要用有效值。
③ 晶闸管的选型计算：Ⅰ求额度电压：2TM U =，再取1.5~2倍的裕量。
Ⅱ 求额度电流（通态平均电流I T （AV ）） 先求出负载电流的有效值（f d I k I =）； →求晶闸管的电流有效值（I T =I ）；→求晶闸管的电流平均值（()/T AV T f I I k =），再取1.5~2倍裕量。
2. 单相全桥电路负载：①注意电阻负载、电感负载和反电动势负载的区别： ② 电阻负载的计算：α移相范围：0~π负载平均值：整流后得到的直流电压、电流。
（半波的2倍）21cos 0.92d U U α+=d d U I R=负载有效值：直流电压、电流所对应的交流值。
U U =U I R = 晶闸管:电流平均值I dT 、电流有效值I T :dT d12I I =T I =③ 电感负载的计算：Ⅰ加续流二极管时，与电阻负载相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电子技术期末复习题一、辨析题要点：1、由交流到直流的电力变换称为整流，由直流到直流的电力变换称为直流斩波，由交流到交流的电力变换称为交交变频或交流电力控制，由直流到交流的电力变换称为逆变。
2、电力电子器件目前专指电力半导体器件，一般都工作在开关状态。
3、按照器件能够被控制电路信号所控制的程度，分为以下三类：半控型器件、全控型器件、不可控器件。
4、半控型器件—通过控制信号可以控制其导通而不能控制其关断。
器件的关断由其在主电路中承受的电压和电流决定，如晶闸管（Thyristor）及其大部分派生器件。
5、全控型器件—通过控制信号既可控制其导通又可控制其关断，又称自关断器件。
如：绝缘栅双极晶体管（IGBT——Insulated-Gate Bipolar Transistor）电力场效应晶体管（Power MOSFET）门极可关断晶闸管（GTO，Gate Turn-Off）电力晶体管（GTR，Giant Transistor）12、不可控器件不能用控制信号来控制其通断, 因此也就不需要驱动电路。
如：电力二极管（Power Diode），只有两个端子，器件的通和断是由其在主电路中承受的电压和电流决定的。
13、按照驱动电路加在器件控制端和公共端之间信号的性质，分为两类：1）电流驱动型→通过从控制端注入或者抽出电流来实现导通或者关断的控制。
如：门极可关断晶闸管（GTO，Gate Turn-Off）和电力晶体管（GTR，Giant Transistor）2）电压驱动型→仅通过在控制端和公共端之间施加一定的电压信号就可实现导通或者关断的控制。
如：绝缘栅双极晶体管（Insulated-Gate Bipolar Transistor——IGBT）电力场效应晶体管（Power MOSFET）14、电力二极管是以半导体PN结为基础，主要特性为不可控的单向导电性。
目前常用的电力二极管有普通二极管、快恢复二极管和肖特基二极管三类。
15、晶闸管的外形有螺栓型和平板型两种封装，并在上面引出阳极A、阴极K和门极（控制端）G三个联接端。
内部是PNPN四层半导体机构。
16、只有门极触发（包括光触发）是最精确、迅速而可靠的控制手段。
17、一般取额定电压为正常工作时晶闸管所承受峰值电压2~3倍。
裕量，一般取1.5~2倍。
19、使晶闸管维持导通所必需的最小电流叫维持电流 I H ，晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流叫擎住电流 I L 。
通常I L 约为I H 的2~4倍。
20、 已经导通的晶闸管的可被关断的条件是流过晶闸管的电流减小至维持电流I H 以下。
21、 晶闸管的派生器件主要有：快速晶闸管、双向晶闸管、逆导晶闸管和光控晶闸管。
22、造成在不加门极触发控制信号即能使晶闸管从阻断状态转为导通状态的非正常转折，有两种因素：一是阳极的电压上升率d u /d t 太快，二是阳极电压升高至相当高的数值造成雪崩效应。
23、 电力MOSFET 工作在开关状态，既是在截止区和非饱和区之间来回转换。
24、 绝缘栅双极晶体管是GTR 和MOSFET 器件技术的复合，结合二者的优点，具有好的特性。
25、电力电子器件的驱动电路还要提供控制电路与主电路之间的电气隔离环节，一般采用光隔离或磁隔离。
光隔离一般采用光耦合器， 磁隔离的元件通常是脉冲变压器。
26、 抑制过电压的方法之一是用RC 阻容电路吸收可能产生过电压的能量，并用电阻将其消耗。
27、 用快速熔断器是电力电子装置中最有效、应用最广的一种过电流保护措施。
28、从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度，称触发角或控制角。
用α表示。
29、 晶闸管在一个电源周期中处于通态的电角度，叫导通角，用θ表示。
30、 低频整流电路一般采用相位控制方式，高频整流电路一般采用PWM 控制方式。
31、在整流主电路直流输出侧串联一个平波电抗器，用来减少电流的脉动和延长晶闸管导通的时间。
32、单相全波可控整流电路的特性与单相桥式全控整流电路基本一致，主要的区别为：单相全波只用2个晶闸管；晶闸管承受的最大电压为22 U 2。
单相半波可控整流电路中，晶闸管可能承受的最大反向峰值电压为2U 2 33、单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的目的是防止失控现象的产生。
34、 驱动电路是电力电子器件主电路与控制电路之间的接口。
35、 三相半波可控整流电路常用共阴极接法。
36、三相半波可控整流电路中将二极管换相时刻，作为各相晶闸管能触发导通的最早时刻，即 =0︒的位置，这些点也称为自然换相点。
37、 单相全控桥式整流电阻性负载电路中，触发角的最大移相范围是180°。
38、 单相桥可控整流电路，控制角为α，带阻感性负载时的功率因数是0.9cos α 39、三相桥可控整流电路，控制角为α，带阻感性负载时的功率因数是0.955cos α40、 三相桥可控整流电路阻感负载时按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差60︒。
41、三相桥可控整流电路采用两种脉冲触发方法：一种是宽脉冲触发，另一种是双窄脉冲触发，其中常用的是双窄脉冲触发。
42、 由于整流电路中变压器漏感的存在，出现了换相重叠角γ ，整流输出电压平均值U d 降低。
43、双反星形可控整流电路设置电感量为L p 的平衡电抗器是为保证两组三相半波整流电路能同时导电。
其绕组极性相反的目的：消除直流磁通势。
44、双反星形可控整流电路阻感负载时U d 的计算公式为αcos 17.12U U =d ，每只晶闸管导通120︒，晶闸管承受的最大正反向电压均为 2RM FM 45.2U U U ==。
45、电力机车下坡行驶要求整流电路工作在有源逆变方式。
全控桥式变流器直流电动机卷扬机拖动系统中，当提升重物时， U d 与 E d 的关系为U d > E d 。
46、 逆变分为有源逆变和无源逆变两种。
47、产生逆变的条件有二：1）有直流电动势，其极性和晶闸管导通方向一致，其值大于变流器直流侧平均电压。
（2）晶闸管的控制角α > π/2，使U d 为负值。
48、半控桥或有续流二极管的电路，因其整流电压u d 不能出现负值，也不允许直流侧出现负极性的电动势，故不能实现有源逆变。
欲实现有源逆变，只能采用全控电路。
49、三相桥整流电路的有源逆变和整流的区别：控制角 α 不同0<α < π /2时，电路工作在整流状态。
π /2< α < π 时，电路工作在逆变状态。
50、 α> π /2时的控制角用π－α＝β 表示，称为逆变角。
51、逆变时，一旦换相失败，外接直流电源就会通过晶闸管电路短路，或使变流器的输出平均电压和直流电动势变成顺向串联，形成很大短路电流。
这种现象成为逆变失败（或逆变颠覆） 逆变失败的原因：（1）触发电路工作不可靠，不能适时、准确地给各晶闸管分配脉冲，如脉冲丢失、脉冲延时等，致使晶闸管不能正常换相。
（2）晶闸管发生故障，该断时不断，或该通时不通。
（3）交流电源缺相或突然消失。
（4）换相的裕量角不足，引起换相失败。
52、 两种最基本的电路是降压斩波电路和升压斩波电路。
53、 直流斩波电路常用PWM 控制方式。
54、交流-交流变流电路：一种形式的交流变成另一种形式交流的电路，可改变相关的电压、电流、频率和相数等。
交流电力控制电路：只改变电压、电流或控制电路的通断，不改变频率。
55、交流电力控制电路的类型有：交流调压电路、交流调功电路和交流电子开关。
其中交流调压电路采用移相控制方式，交流调功电路和交流电子开关采用过零通断控制方式。
56、晶闸管交交变频电路，也称周波变流器。
单相交交变频电路由P 组和N 组反并联相控整流电路组成。
改变两组变流器的切换频率，就可改变输出频率ωο，改变变流电路的控制角α，就可以改变交流输出电压的幅值。
57、交交变频电路输出正弦波电压的调制方法：余弦交点法。
58、交交变频也称为直接变频，交直交变频也称为间接变频。
和交直交变频电路比较，交交变频电路的优点：只用一次变流，效率较高，可方便地实现四象限工作，低频输出波形接近正弦波。
缺点是：输入功率因数较低，输入电流谐波含量大。
59、逆变——与整流相对应，直流电变成交流电。
交流侧接电网，为有源逆变，交流侧接负载，为无源逆变。
60、无源逆变电路换流方式：器件换流、电网换流、负载换流、强迫换流，器件换流——适用于全控型器件，其余三种方式——针对晶闸管。
61、逆变电路按其直流电源性质不同分为两种：电压型逆变电路，电流型逆变电路。
电压型逆变电路的特点：(1) 直流侧为电压源或并联大电容储能，直流侧电压基本无脉动；(2) 输出电压为矩形波，输出电流因负载阻抗不同而不同；(3) 阻感负载时需提供无功，为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管（或续流二极管）。
电流型逆变电路的特点：(1) 直流侧为电流源或串联大电感储能，直流侧电流基本无脉动；(2) 输出电流为矩形波，输出电流因负载阻抗不同而不同； (3)直流侧电感起缓冲无功能量的作用，不必给开关器件反并联二极管。
62、三相电压型逆变电路常用180°导电方式，每次换流都是在同一相上下两臂之间进行，也称为纵向换流。
63、三相电流型逆变电路常用120°导电方式，每个臂一周期内导电120°，每时刻上下桥臂组各有一个臂导通，横向换流。
64、三相电压型逆变电路防止同一相上下两桥臂开关器件直通采取“先断后通”的方法。
65、单相并联谐振式逆变电路由C和L、R构成并联谐振电路。
属于电流型逆变电路，采用负载换相方式，要求负载电流略超前于负载电压，输出电流波形接近矩形波，负载电压波形接近正弦波。
66、PWM控制的理论基础是面积等效原理。
67、逆变电路中的PWM波形的产生方法有三大类：计算法：代表为特定谐波消去法调制法：异步调制－载波信号和调制信号不同步的调制方式和同步调制—载波信号和调制信号保持同步的调制方式；工程实用方法是规则采样法。
若要减小SPWM 逆变器输出电压基波频率，可采用的控制方法是减小正弦调制电压频率。
改变SPWM 逆变器中的调制比，可以改变输出正弦波的幅值。
采用多重化电压源型逆变器的目的，主要是为了减小输出谐波。
68、可在低频输出时采用异步调制方式，高频输出时切换到同步调制方式，这样把两者的优点结合起来，和分段同步方式效果接近。
69、 软开关与硬开关的定义。
软开关的作用：可降低开关损耗和开关噪声。
70、 软开关分类：零电压开关和零电流开关。
71、 软开关电路的分类：准谐振电路、零开关PWM 电路和零转换PWM 电路。
