22届高二理科物理上期半期考试试卷
2022至2022年高二上半期期末物理试卷(河南省郑州市)
2022至2022年高二上半期期末物理试卷（河南省郑州市）选择题下列叙述中正确的是（）A. 用点电荷来代替带电体的研究方法叫做等效替代法B. 用比值法定义的物理概念在物理学中占有相当大的比例，例如电场强度、电容都是采用了比值法定义的C. 利略猜想自由落体的运动速度与下落时间成正比、并直接用实验进行了验证D. 库仑提出了用电场线描述电场的方法【答案】B【解析】要了解伽利略对自由落体运动的研究的内容、方法、原理以及物理意义，伽利略斜面实验的卓越之处不是实验本身，而是实验所使用的独特的方法在实验的基础上，进行理想化推理．（也称作理想化实验）它标志着物理学的真正开端．在实验的基础上进行科学推理是研究物理问题的一种方法，通常称之为理想实验法或科学推理法。
A项：用质点代替实际物体是采用了理想模型的方法，质点实际不存在，故A错误；B项：电场强度E=F/q，电容C=Q/U都是采用了比值法定义，故B正确；C项：伽利略用数学和逻辑推理得出了自由落体的速度与下落时间成正比，而不是直接用实验验证这个结论，故C错误；D项：法拉第提出了用电场线描述电场的方法，故D错误。
故选：B。
选择题关于静电场，下列说法中正确的是（）A. 随着电场强度的减小，电势也逐渐降低B. 电场力做正功，电势能增加；电场力做负功，电势能减少C. 电场强度的方向与等势面垂直D. 将一负的试探电荷从电势高的等势面移至电勢低的等势面，电场力做正功【答案】C【解析】电场线是为了形象的描述电场强弱和方向引入的，并非实际存在的，电场线的疏密表示场强的强弱，沿电场线电势降低。
A项：沿着电场线方向电势逐渐降低，与电场强度的大小无关，故A错误；B项：根据电场力做功与电势能改变的关系可知，电场力做正功，电势能减小；电场力做负功，电势能增大，故B错误；C项：根据电场线与等势面的关系可知，等势面一定与电场线垂直，故C正确；D项：由于负电荷在电势高的地方电势能小，所以将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做负功，故D错误。
高中物理人教版2022-2023学年高二上学期物理期中联考试卷(含答案)
高中物理人教版2022-2023学年高二上学期物理期中联考试卷姓名：__________ 班级：__________考号：__________1．两个分别带有电荷量为- Q和+ 3Q的相同金属小球（均可视为点电荷），固定在相距为r的两处，它们间库仑力的大小为F，两小球相互接触后将其固定距离变为2r，则两球间库仑力的大小为（）A．112F B．34F C．43F D．12F2．下列措施中属于静电防范的是（）A．静电除尘B．静电喷涂C．良好接地D．保持空气干燥3．将一电荷量为2.0×106C的正电荷从电场中A点移到B点，克服电场力做功8.0×10-2J，则A、B两点间的电势差U AB为（）A．1.6×104V B．-1.6×104V C．4.0×10-8V D．-4.0×10-8V4．如图所示，一带电量不变的平行板电容器的两个极板与水平地面成一定角度，一个初速度为v0的带负电的粒子恰好沿水平向右直线运动，则下列说法正确的是（）A．电容器的上板带负电B．粒子的机械能逐渐增加C．粒子的电势能逐渐增加D．若下极板稍平行下移一小段距离，粒子将做曲线运动5．图甲为某电源的U-I图线，图乙为某小灯泡的U-I图线，则下列说法正确的是（）A．电源的内阻为5ΩB．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3WC．小灯泡的电阻随着功率的增大而减小D．把电源和小灯泡组成闭合回路，电路的总功率约为0.3W6．一根长为L、横截面半径为r的金属棒，其材料的电阻率为ρ。
金属棒内单位体积自由电子数为n，电子的电荷量为e。
在棒两端加上恒定的电压U时，金属棒内产生电流，则自由电子定向运动的平均速率为（）A．UρLne B．Uπr2ρLne C．UρLneπr2D．ULρneπr27．如图所示，其中电流表A的量程为0.6A内阻为5Ω，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的12；R2的阻值等于电流表内阻的2倍。

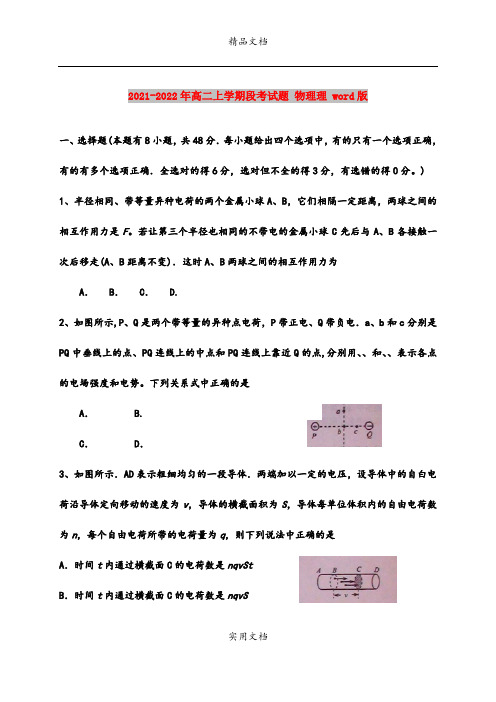

2021-2022年高二上学期段考试题 物理理 word版
2021-2022年高二上学期段考试题物理理 word版一、选择题(本题有8小题，共48分．每小题给出四个选项中，有的只有一个选项正确，有的有多个选项正确．全选对的得6分，选对但不全的得3分，有选错的得0分。
) 1、半径相同、带等量异种电荷的两个金属小球A、B，它们相隔一定距离，两球之间的相互作用力是F。
若让第三个半径也相同的不带电的金属小球C先后与A、B各接触一次后移走(A、B距离不变)．这时A、B两球之间的相互作用力为A． B． C． D.2、如图所示,P、Q是两个带等量的异种点电荷，P带正电、Q带负电．a、b和c分别是PQ中垂线上的点、PQ连线上的中点和PQ连线上靠近Q的点,分别用、、和、、表示各点的电场强度和电势。
下列关系式中正确的是A． B.C． D．3、如图所示．AD表示粗细均匀的一段导体．两端加以一定的电压，设导体中的自白电荷沿导体定向移动的速度为v，导体的横截面积为S，导体每单位体积内的自由电荷数为n，每个自由电荷所带的电荷量为q，则下列说法中正确的是A．时间t内通过横截面C的电荷数是nqvStB．时间t内通过横截面C的电荷数是nqvSC．导体中电流I的表达式为I=nqvSD．导体中电流I的表达式为I=(nqvS)/t4、在下图所示的U-I图象中，可以表示金属铂电阻的U-I图象的是5、图中a、b、c三枚小磁针分别放在螺线管中部的正上方、右侧管口处和管内，静止时它们指向如图所示。
现接通开关S，当它们再一次静止时．它们N极的指向是A．a、b、c均向左 B．a、b、c均向右C．a向右、b向左、c向左 D．a向右、b向左、c向右6、下图中哪些能够正确表示磁场方向、直导线中电流方向和直导线受到的安培力的方向间的关系7、如图所示，当滑线变阻器的滑动触头P向右移动时，下列说法中正确的是A．电流表读数变大 B．电压表读数变大C．L灯变亮 D．L灯变暗8、平行板电容器两极板ab、cd间有竖直向下的电场和垂直向里的磁场，板长和板间距离均为L，如图所示。

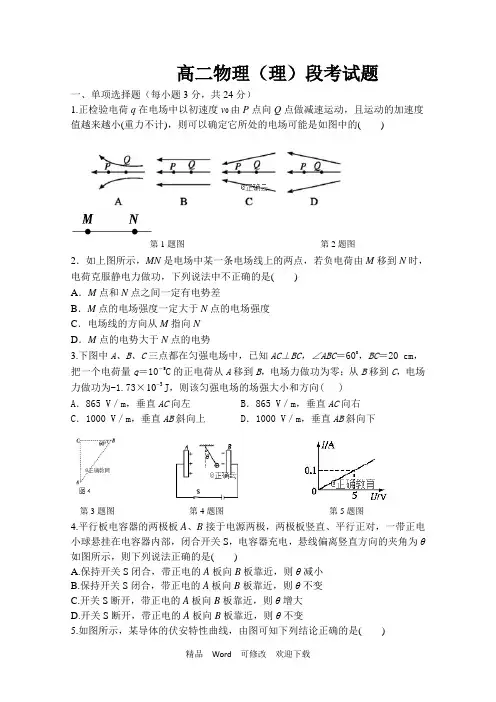

江苏省2022-2022年高二上学期11月段考物理(理)试卷
高二物理（理）段考试题一、单项选择题（每小题3分，共24分）1.正检验电荷q在电场中以初速度v0由P点向Q点做减速运动，且运动的加速度值越来越小(重力不计)，则可以确定它所处的电场可能是如图中的()第1题图第2题图2．如上图所示，MN是电场中某一条电场线上的两点，若负电荷由M移到N时，电荷克服静电力做功，下列说法中不正确的是()A．M点和N点之间一定有电势差B．M点的电场强度一定大于N点的电场强度C．电场线的方向从M指向ND．M点的电势大于N点的电势3.下图中A、B、C三点都在匀强电场中，已知AC⊥BC，∠ABC＝600，BC＝20 cm，把一个电荷量q＝10－5C的正电荷从A移到B，电场力做功为零；从B移到C，电场10 J，则该匀强电场的场强大小和方向( )力做功为-1.73×3A．865 V／m，垂直AC向左 B．865 V／m，垂直AC向右C．1000 V／m，垂直AB斜向上 D．1000 V／m，垂直AB斜向下第3题图第4题图第5题图4.平行板电容器的两极板A、B接于电源两极，两极板竖直、平行正对，一带正电小球悬挂在电容器内部，闭合开关S，电容器充电，悬线偏离竖直方向的夹角为θ如图所示，则下列说法正确的是()A.保持开关S闭合，带正电的A板向B板靠近，则θ减小B.保持开关S闭合，带正电的A板向B板靠近，则θ不变C.开关S断开，带正电的A板向B板靠近，则θ增大D.开关S断开，带正电的A板向B板靠近，则θ不变5.如图所示，某导体的伏安特性曲线，由图可知下列结论正确的是()A.导体的电阻是0.02 ΩB.导体的电阻是5 ΩC.当导体两端的电压为10 V时，导体中的电流为0.2 AD.当导体中的电流为0.2 A时，导体两端电压为15 V6.如图所示，灯L1和L2的铭牌标有“12 V 4 W”的字样，灯L3和L4的铭牌标有“24 V 4 W”的字样，如A、B两端电压为24 V，则下述结论正确的是()A.四个灯同样亮B.L4灯最亮，L3灯最暗C.L4灯最暗，L3灯最亮D.L1灯最亮，L2灯最暗第6题图第7题图7.如图所示，电路两端的电压U保持不变,电阻R1、R2、R3消耗的电功率一样大，则电阻之比R1∶R2∶R3是()A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶28.一根均匀电阻丝的电阻为R，在温度不变的情况下，下列情况中其电阻值仍为R 的是()A.当长度不变，横截面积增大一倍时B.当横截面积不变，长度增大一倍时C.长度和横截面积都缩小一半时D.长度和横截面半径都增大一倍时二、多项选择题（每小题4分，共20分）9.一带电体的电场线如图所示，已知a、b、c为电场线上的点,其中a、b两点的电势关系为φa>φb，分别用E a、E b表示a、b两点的电场强度，则下列说法正确的是()A.a、c两点所在电场线的电场方向由a指向cB.a、c两点所在电场线的电场方向由c指向aC.E a<E bD.a、c两点处在同一等势面上第9题图第10题图第11题图10.如图所示，用输出电压为1.4 V、输出电流为100 mA的充电器对内阻为2 Ω的镍—氢电池充电．下列说法正确的是()A．电能转化为化学能的功率为0.12 WB．充电器输出的电功率为0.12 WC．充电时，电池消耗的热功率为0.02 WD．充电器把0.14 W的功率储存在电池内11.如图所示，图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带电粒子在运动过程中只受电场力作用，根据此图可做出的正确判断是( )A.带电粒子所带电荷的正、负B.带电粒子在a、b两点的受力方向C.带电粒子在a、b两点的加速度何处较大D.带电粒子在a、b两点的速度何处较大12.在静电场中，将一电子由a点移到b点，电场力做功5 eV，则下列结论正确的是( )A.电场强度的方向一定是由b到aB.a、b两点间的电势差为Uab=-5 VC.电子的电势能增加了5 eVD.因零电势点未确定，故不能确定a、b两点的电势13.两个相同的金属小球，带电量之比为1∶7，相距为r(r远大于小球半径)，两者相互接触后再放回原来的位置上，则它们间的库仑力可能为原来的( )A.47B.37C.97D.167三、填空题（6+8=14分，其中15题每个作图题各2分，其余各1分）14.一检验电荷Q1，其所带的电荷q=4×910-C，在电场中P点受到的静电力F=6×710-N。

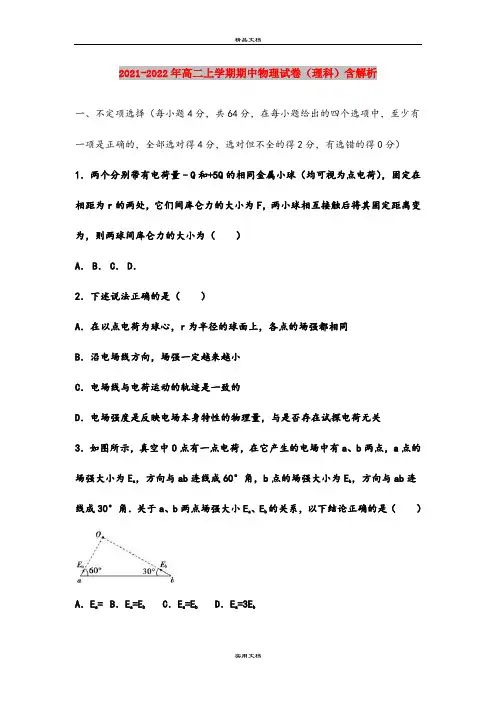

2021-2022年高二上学期期中物理试卷(理科)含解析
2021-2022年高二上学期期中物理试卷（理科）含解析一、不定项选择（每小题4分，共64分，在每小题给出的四个选项中，至少有一项是正确的，全部选对得4分，选对但不全的得2分，有选错的得0分）1．两个分别带有电荷量﹣Q和+5Q的相同金属小球（均可视为点电荷），固定在相距为r的两处，它们间库仑力的大小为F，两小球相互接触后将其固定距离变为，则两球间库仑力的大小为（）A．B．C．D．2．下述说法正确的是（）A．在以点电荷为球心，r为半径的球面上，各点的场强都相同B．沿电场线方向，场强一定越来越小C．电场线与电荷运动的轨迹是一致的D．电场强度是反映电场本身特性的物理量，与是否存在试探电荷无关3．如图所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a点的场强大小为Ea ，方向与ab连线成60°角，b点的场强大小为Eb，方向与ab连线成30°角．关于a、b两点场强大小Ea 、Eb的关系，以下结论正确的是（）A．Ea = B．Ea=EbC．Ea=EbD．Ea=3Eb4．在如图所示的四个电场中，均有相互对称分布的a、b两点，其中a、b两点电势和场强都相同的是（）A．B．C．D．5．如图1，A、B是一条电场线上的两点，若在某点释放一初速度为零的电子，电子仅受电场力作用，从A点运动到B点，其速度随时间变化的规律如图2所示，则（）A．电子在A、B两点受的电场力FA ＜FBB．A、B两点的电场强度EA ＞EBC．A、B两点的电势φA＜φBD．电场线的方向一定是从A到B6．如图所示，在光滑绝缘水平面的P点正上方O点固定了一电荷量为+Q的正点电荷，在水平面上的N点，由静止释放质量为m，电荷量为﹣q的负检验电荷，该检验电荷经过P 点时速度为v，图中θ=60°，规定电场中P点的电势为零．则在+Q形成的电场中（）A．N点电势高于P点电势B．N点电势为C．P点电场强度大小是N点的4倍D．检验电荷在N点具有的电势能为﹣mv27．如图所示．在真空中A、B两点分别放置等量的异种点电荷，在A、B两点间取一矩形路径abcd，该矩形路径关于A、B两点连线及连线的中垂线均为轴对称．现将一电子沿该矩形路径移动一周，下列判断正确的（）A．a点和b点的电场强度相同B．b点和c点的电势相等C．电子从c点到d点，电势能先减小后增大D．电子从d点到a点．电场力先做正功后做负功8．如图所示，a、b分别为一对等量同种电荷连线上的两点（其中b为中点），c为连线中垂线上的一点．今将一带电量为q的负点电荷自a沿直线移到b再沿直线移到c，下列有关说法中正确的是（）A．电荷q受到的电场力的合力一直变小B．电场力的合力对电荷q一直做负功C．电荷q的电势能先减小，后不变D．电荷q受到的电场力的合力方向一直不变9．图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷．一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点．则该粒子（）A．带负电B．在c点受力最大C．在b点的电势能大于在c点的电势能D．由a点到b点的动能变化大于由b点到c点的动能变化10．如图所示，电子由静止开始从A板向B板运动，当到达B极板时速度为v，保持两板间电压不变，则（）A．当增大两板间距离时，v也增大B．当减小两板间距离时，v增大C．当改变两板间距离时，v不变D．当增大两板间距离时，电子在两板间运动的时间也增大11．如图所示，用电池对电容器充电，电路a、b之间接有一灵敏电流表，两极板间有一个电荷q处于静止状态．现将两极板的间距变大，则（）A．电荷将向上加速运动B．电荷将向下加速运动C．电流表中将有从a到b的电流D．电流表中将有从b到a的电流12．如图所示，质子（）和α粒子（），以相同的初动能垂直射入偏转电场（粒子不计重力），则这两个粒子射出电场时的侧位移y之比为（）A．1：2 B．1：1 C．2：1 D．1：413．如图所示，一电子枪发射出的电子（初速度很小，可视为零）进入加速电场加速后，垂直射入偏转电场，射出后偏转位移为y，要使偏转位移增大，下列哪些措施是可行的（）A．增大偏转电压U B．减小加速电压U0C．增大极板间距离D．将发射电子改成发射负离子14．在研究微型电动机的性能时，应用如图所示的实验电路，当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.5A和1.5V．重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为1A和14V．则这台电动机正常运转时输出功率为（）A．14W B．12W C．11W D．9W15．小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线．则下列说法中正确的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R=C．对应P点，小灯泡的电阻为R=D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积16．如图所示电路，电源内阻不可忽略，开关S闭合后，在变阻器R0的滑动端向下滑动的过程中（）A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大二、计算题（本题共3个小题，满分36分，解答应写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位）17．如图所示，水平放置的两平行金属板A、B接在U=4 000V的直流电源上，两极板间距离为2cm，A极板接地，电场中a点距B极板1cm，b点和c点均距A极板0.5cm，求：（1）a点的电场强度；（2）a、c之间的电势差；（3）电子在b点的电势能；（4）电子从a点运动到c点，电场力做的功．18．一根长为l的丝线吊着一质量为m，带电荷量为q的小球静止在水平向右的匀强电场中，如图所示，丝线与竖直方向成37°角，先突然将该电场方向变为向下且大小不变，不考虑因电场的改变而带来的其它影响（重力加速度为g，sin37°=0.6，cos37°=0.8）求：（1）匀强电场的电场强度的大小（2）求小球经过最低点时丝线的拉力大小．19．示波器的示意图如图，金属丝发射出来的电子（初速度为零，不计重力）被加速后从金属板的小孔穿出，进入偏转电场．电子在穿出偏转电场后沿直线前进，最后打在荧光屏上．设加速电压U1=1640V，偏转极板长L=4cm，偏转板间距d=1cm，当电子加速后从两偏转板的中央沿板平行方向进入偏转电场．（1）偏转电压U2为多大时，电子束打在荧光屏上偏转距离最大？（2）如果偏转板右端到荧光屏的距离S=20cm，则电子束最大偏转距离为多少？参考答案与试题解析一、不定项选择（每小题4分，共64分，在每小题给出的四个选项中，至少有一项是正确的，全部选对得4分，选对但不全的得2分，有选错的得0分）1．两个分别带有电荷量﹣Q和+5Q的相同金属小球（均可视为点电荷），固定在相距为r的两处，它们间库仑力的大小为F，两小球相互接触后将其固定距离变为，则两球间库仑力的大小为（）A． B． C． D．【考点】库仑定律．【分析】清楚两小球相互接触后，其所带电量先中和后均分．根据库仑定律的内容，根据变化量和不变量求出问题．【解答】解：相距为r时，根据库仑定律得：；接触后，各自带电量变为2Q，则此时两式联立得F′=，故选D．2．下述说法正确的是（）A．在以点电荷为球心，r为半径的球面上，各点的场强都相同B．沿电场线方向，场强一定越来越小C．电场线与电荷运动的轨迹是一致的D．电场强度是反映电场本身特性的物理量，与是否存在试探电荷无关【考点】电场线；电场强度．【分析】以点电荷为球心的球面是一个等势面，其上各点的电势相等，电场强度大小相等，方向不同；沿着电场线方向电势降低，电场线越疏，电场强度越小；若电场线是直线，且释放释放电荷，才能沿着电场线运动；电场强度是比值定义，与试探电荷无关．【解答】解：A、以点电荷为球心的球面各点的电场强度大小相等，方向不同，故电场强度不同．故A错误；B、沿电场线方向，电势会降低，而电场线的疏密来体现场强的强弱．故B错误；C、若电场线是直线，且电荷静止释放，则其运动的轨迹才与电场线一致的．故C错误；D、电场强度是反映电场本身特性的物理量，与是否存在试探电荷无关，故D正确；故选：D．3．如图所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a点的场强大小为E a，方向与ab连线成60°角，b点的场强大小为E b，方向与ab连线成30°角．关于a、b两点场强大小E a、E b的关系，以下结论正确的是（）A．E a= B．E a=E b C．E a=E b D．E a=3E b【考点】电势差与电场强度的关系；电场强度．【分析】已知a点与b点与O点的距离关系，根据点电荷的场强公式E=列式求解即可．【解答】解：结合几何关系，有：ao：bo=：根据公式E=，有：故选：D．4．在如图所示的四个电场中，均有相互对称分布的a、b两点，其中a、b两点电势和场强都相同的是（）A．B．C．D．【考点】电场强度；电势．【分析】电场强度是矢量，既有大小又有方向，只有当大小均相同时，场强才相同．电势是标量，真空中点电荷电场的等势线是以点电荷为球心的球面．【解答】解：A、ab两点电势相同，电场强度方向不同，场强不同．故A错误．B、a点电场强度是由匀强电场与点电荷电场场强的合成，a点场强斜向右上方，b点场强斜向右下方，则两点场强不同．故B错误．C、根据对称性，ab两点场强相同，ab在同一等势面上，电势相同．故C正确．D、a点场强方向向上，b点场强方向向下，场强不同．故D错误．故选C5．如图1，A、B是一条电场线上的两点，若在某点释放一初速度为零的电子，电子仅受电场力作用，从A点运动到B点，其速度随时间变化的规律如图2所示，则（）A．电子在A、B两点受的电场力F A＜F BB．A、B两点的电场强度E A＞E BC．A、B两点的电势φA＜φBD．电场线的方向一定是从A到B【考点】电势差与电场强度的关系；电场强度；电势．【分析】根据电子的运动方向，确定电场力方向，场强方向与电子所受电场力方向相反．根据场强方向判断电势的高低．由速度图象读出加速度的变化情况，确定场强的变化情况．【解答】解：A、由速度图象看出，图线的斜率逐渐增大，电子的加速度增大，电子所受电场力增大，则电场力F A＜F B．故A正确；B、电子所受电场力增大，场强增大，即电场强度E A＜E B．故B错误；C、电子静止开始沿电场线从A运动到B，电场力的方向从A到B，电子带负电，则场强方向从B到A，根据顺着电场线电势降低可知，电势φA＜φB．故C正确；D、顺着电场线电势降低可知，电势φA＜φB．所以电场线的方向一定是从B到A，故D错误．故选：AC．6．如图所示，在光滑绝缘水平面的P点正上方O点固定了一电荷量为+Q的正点电荷，在水平面上的N点，由静止释放质量为m，电荷量为﹣q的负检验电荷，该检验电荷经过P 点时速度为v，图中θ=60°，规定电场中P点的电势为零．则在+Q形成的电场中（）A．N点电势高于P点电势B．N点电势为C．P点电场强度大小是N点的4倍D．检验电荷在N点具有的电势能为﹣mv2【考点】电势能；电势．【分析】解答本题应抓住：顺着电场线方向电势降低，判断出M点电势高于N点的电势，M、P两点的电势相等，即可知N、P两点电势关系；由真空中点电荷产生的电场强度公式E=k，分析P点与N点电场强度的大小关系；根据动能定理研究电荷由N到P的过程，求解N点的电势；由E P=﹣qφN求出检验电荷在N点具有的电势能．【解答】解：A、根据顺着电场线方向电势降低可知，M点的电势高于N点的电势，而M、P两点的电势相等，则N点电势低于P点电势．故A错误．B、根据动能定理得：检验电荷由N到P的过程：﹣q（φN﹣φP）=mv2，由题，P点的电势为零，即φP=0，解得，N点的电势φN=﹣．故B正确．C、P点电场强度大小是E P=k，N点电场强度大小是E N=k，则E P：E N=：=4：1．故C 正确．D、检验电荷在N点具有的电势能为E P=﹣qφN=mv2．故D错误．故选BC7．如图所示．在真空中A、B两点分别放置等量的异种点电荷，在A、B两点间取一矩形路径abcd，该矩形路径关于A、B两点连线及连线的中垂线均为轴对称．现将一电子沿该矩形路径移动一周，下列判断正确的（）A．a点和b点的电场强度相同B．b点和c点的电势相等C．电子从c点到d点，电势能先减小后增大D．电子从d点到a点．电场力先做正功后做负功【考点】电势能；电场强度；电势．【分析】根据电场线的方向判断电势的高低．负电荷在电势低处电势能大．作出过bc的等势线，分析b、c两点的电势与D点电势的关系，判断电场力做功情况．采用类似方法分析由d→a，电子的电势能的变化．【解答】解：A、由题，A、B两点分别放等量异号点电荷+q、﹣q，根据叠加原理可得，a点与b点电场强度的大小相等，但方向不同，则电子在a点和b点的电场强度不同．故A错误．B、过bc两点作出等势线，如图，电子由b→c，电场力对电子先做负功，后做正功，总功为零．电势能总量不变，则这两点电势相等，故B正确．C、由c→d，电势升高，电子的电势能减小．故C错误．D、由d→a，电势先升高后降低，则电子的电势能先减小后增大，电场力先做正功后做负功，电势能总变化量为零．故D正确．故选BD8．如图所示，a、b分别为一对等量同种电荷连线上的两点（其中b为中点），c为连线中垂线上的一点．今将一带电量为q的负点电荷自a沿直线移到b再沿直线移到c，下列有关说法中正确的是（）A．电荷q受到的电场力的合力一直变小B．电场力的合力对电荷q一直做负功C．电荷q的电势能先减小，后不变D．电荷q受到的电场力的合力方向一直不变【考点】电场的叠加；电势能．【分析】由题，两个等量同种电荷，它们在点O处产生的电场强度大小相等，方向相反．bc 连线上方的中垂线上每一点（除b点）电场线方向向上．根据电场力做功正负，判断电势能的变化：电场力做负功，电荷的电势能增大．【解答】解：A、两个等量同种电荷，它们在点b处产生的电场强度大小相等，方向相反，互相抵消，则中点b的场强为零，所以将一带电量为q的负点电荷自a沿直线移到b再沿直线移到c，电场力先减小后增大．故A错误．B、负电荷所受力的方向与电场强度方向相反，所以负点电荷自a沿直线移到b的过程中，电场力做负功，再沿直线移到c时，电场力还是做负功．故B正确．C、电场力做负功，电荷的电势能增大．故C错误．D、从a到b再到c的过程中，电场强度方向先沿ab方向，后沿bc方向，电场力的方向与电场强度方向相反，所以电场力的方向也改变．故D错误．故选：B9．图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷．一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点．则该粒子（）A．带负电B．在c点受力最大C．在b点的电势能大于在c点的电势能D．由a点到b点的动能变化大于由b点到c点的动能变化【考点】电势能；动能定理的应用．【分析】电场线与等势面垂直．电场线密的地方电场的强度大，电场线疏的地方电场的强度小，沿电场线的方向，电势降低，电场力做正功，电势能减小，电场力做负功，电势能增加．【解答】解：A：根据轨迹弯曲方向判断出，粒子在a→b→c的过程中，一直受静电斥力作用，根据同性电荷相互排斥，故粒子带正电荷，A错误；B：点电荷的电场强度的特点是离开场源电荷距离越大，场强越小，粒子在C点受到的电场力最小，故B错误；C：根据动能定理，粒子由b到c，电场力做正功，动能增加，故粒子在b点电势能一定大于在c点的电势能，故C正确；D：a点到b点和b点到c点相比，由于点电荷的电场强度的特点是离开场源电荷距离越大，场强越小，故a到b电场力做功为多，动能变化也大，故D正确．故选：CD．10．如图所示，电子由静止开始从A板向B板运动，当到达B极板时速度为v，保持两板间电压不变，则（）A．当增大两板间距离时，v也增大B．当减小两板间距离时，v增大C．当改变两板间距离时，v不变D．当增大两板间距离时，电子在两板间运动的时间也增大【考点】带电粒子在匀强电场中的运动．【分析】根据E=可以判断电子受到的电场力的大小，从而可以判断电子的加速度的大小，电子在电场中做匀加速直线运动，根据匀加速直线运动的规律可以求得电子的运动的时间．根据动能定理列出等式判断到达B板时速度的变化．【解答】解：A、根据动能定理研究电子由静止开始从A板向B板运动列出等式：qU=mv2v=v与两板间距无关，所以当改变两板间距离时，v不变，故A、B错误C正确；D、由于两极板之间的电压不变，所以极板之间的场强为E=电子的加速度为a= 电子在电场中一直做匀加速直线运动，由d=at2所以电子加速的时间为t=d由此可见，当增大两板间距离时，电子在两板间的运动时间增大，故D正确．故选CD．11．如图所示，用电池对电容器充电，电路a、b之间接有一灵敏电流表，两极板间有一个电荷q处于静止状态．现将两极板的间距变大，则（）A．电荷将向上加速运动B．电荷将向下加速运动C．电流表中将有从a到b的电流D．电流表中将有从b到a的电流【考点】电容器的动态分析．【分析】电荷q处于静止状态，受到重力与电场力而平衡．将两极板的间距变大，而电容器的电压不变，根据板间场强E=分析场强的变化，再分析电荷q所受电场力的变化，判断电荷q的运动方向．根据电容的决定式分析电容的变化，而电容器的电压一定，再由电容的定义式分析板间电容器电量的变化，根据电容器是充电还是放电，分析电路中电流的方向．【解答】解：A、B将两极板的间距变大，而电容器的电压不变，板间场强E=减小，电荷q所受的电场力F=Eq减小，电荷将向下加速运动．故A错误，B正确．C、D根据电容的决定式C=可知，电容减小，电容器的电压U不变，由电容的定义式C=分析得知，电容器的电量减小，电容器放电，而电容器上极板带正电，则电流表中将有从b 到a的电流．故C错误，D正确．故选BD12．如图所示，质子（）和α粒子（），以相同的初动能垂直射入偏转电场（粒子不计重力），则这两个粒子射出电场时的侧位移y之比为（）A．1：2 B．1：1 C．2：1 D．1：4【考点】带电粒子在匀强电场中的运动．【分析】质子和α粒子垂直射入偏转电场都做类平抛运动，根据牛顿第二定律和位移公式推导出两个粒子射出电场时的侧位移y与初动能的关系，再进行选择．【解答】解：质子和α粒子垂直射入偏转电场都做类平抛运动，根据牛顿第二定律得到粒子加速度的表达式为a=粒子射出电场时的侧位移y的表达式为y=at2又t=联立得，y=由题，两个粒子的初动能E k相同，E、l相同，则y与q成正比，质子（）和α粒子（）电荷量之比为1：2，侧位移y之比为1：2．故选：A13．如图所示，一电子枪发射出的电子（初速度很小，可视为零）进入加速电场加速后，垂直射入偏转电场，射出后偏转位移为y，要使偏转位移增大，下列哪些措施是可行的（）A．增大偏转电压U B．减小加速电压U0C．增大极板间距离D．将发射电子改成发射负离子【考点】带电粒子在匀强电场中的运动．【分析】电子先经电场加速，后经电场偏转，先根据动能定理得到加速获得的速度表达式，再运用运动的分解，结合类平抛运动的规律，得到偏转距离y的表达式，即可进行分析．【解答】解：经加速电场后的速度为v，则mv2=eU0所以电子进入偏转电场时速度的大小为，v=电子进入偏转电场后的偏转的位移y=at2=••（）2=．可见，要增大y，可行的方法有：增大偏转电压U，减小加速电压U0．或减小偏转电场极板间距离y，与粒子的电性和质量无关．故AB正确．故选：AB14．在研究微型电动机的性能时，应用如图所示的实验电路，当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.5A和1.5V．重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为1A和14V．则这台电动机正常运转时输出功率为（）A．14W B．12W C．11W D．9W【考点】电功、电功率．【分析】从电路图中可以看出，电动机和滑动变阻器串联，电压表测量电动机两端的电压，电流表测量电路电流，根据公式R=可求电动机停转时的电阻；利用公式P=UI可求电动机的总功率，根据公式P=I2R可求电动机克服本身阻力的功率，总功率与电动机克服自身电阻功率之差就是电动机的输出功率．【解答】解：电动机的电阻为：R=；电动机的总功率为：P=U1I1=14V×1A=14W；电动机内阻消耗的功率为：P R=I12R=（1A）2×3Ω=3W；=P﹣P R=14W﹣3W=11W．电动机正常运转时的输出功率是：P输出故选：C15．小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线．则下列说法中正确的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R=C．对应P点，小灯泡的电阻为R=D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积【考点】电功、电功率．【分析】由图看出此灯泡是非线性元件，根据电阻是指对电流的阻碍作用判断灯泡电阻与电压之间的关系；找到P点对应的电压和电流，根据欧姆定律求出此时灯泡的电阻；由功率公式可知功率对应图线的“面积”．【解答】解：A、由图象可知，灯泡的电阻等于R=，等于图线上的点与原点O连线斜率的倒数，由数学知识可知，电压增大，此斜率减小，则灯泡的电阻增大．故A正确；B、C由图象可知，P点对应的电压为U1，电流为I2，则灯泡的电阻R=≠，故B正确、C 错误；D、因P=UI，所以图象中矩形PQOM所围的面积为对应P点小灯泡的实际功率，故D正确．故选ABD．16．如图所示电路，电源内阻不可忽略，开关S闭合后，在变阻器R0的滑动端向下滑动的过程中（）A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大【考点】闭合电路的欧姆定律．【分析】由电路图可知R2与R0并联后与R1串联，电压表测路端电压；由滑片的移动可知滑动变阻器接入电阻的变化，则由闭合电路欧姆定律可得出电路中电流的变化及路端电压的变化，再分析局部电路可得出电流表中示数的变化．【解答】解：当滑片下移时，滑动变阻器接入电阻减小，则外电路总电阻减小，电路中总电流增大，电源的内电压增大，则由闭合电路欧姆定律可知，电路的路端电压减小，故电压表示数减小；由欧姆定律可知，R1上的分压增大，而路端电压减小，故并联部分的电压减小，则通过R2的电流减小，根据并联电路的特点可知：通过R0的电流增大，则电流表的示数增大．故D 正确，ABC错误；故选：D．二、计算题（本题共3个小题，满分36分，解答应写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位）17．如图所示，水平放置的两平行金属板A、B接在U=4 000V的直流电源上，两极板间距离为2cm，A极板接地，电场中a点距B极板1cm，b点和c点均距A极板0.5cm，求：（1）a点的电场强度；（2）a、c之间的电势差；（3）电子在b点的电势能；（4）电子从a点运动到c点，电场力做的功．【考点】电功、电功率．【分析】（1）AB间为匀强电场，根据E=求出a点的电场强度．（2）根据U=Ed求出两点间的电势差．（3）求出b点的电势，根据E P=qφ求出电子在b点的电势能．（4）根据W=qU求电场力做功．【解答】解：（1）由于是匀强电场，所以a两点的电场强度大小为：E a===2×105V/m．（2）a、c两点的电势差为：。

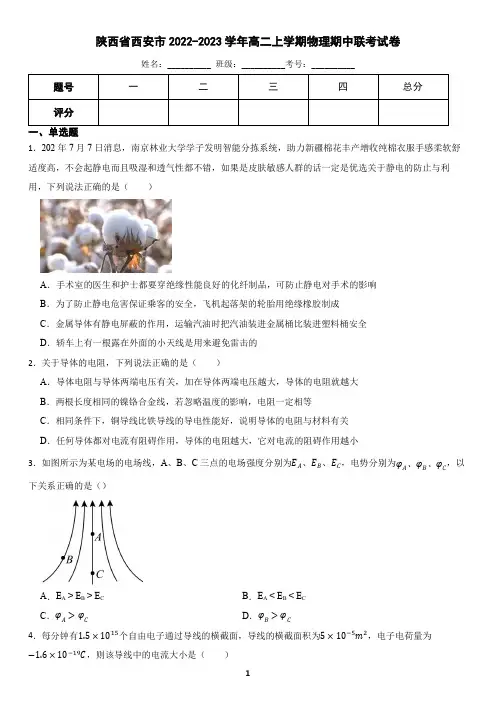

陕西省西安市2022-2023学年高二上学期物理期中联考试卷(含答案)
陕西省西安市2022-2023学年高二上学期物理期中联考试卷姓名：__________ 班级：__________考号：__________1．202年7月7日消息，南京林业大学学子发明智能分拣系统，助力新疆棉花丰产增收纯棉衣服手感柔软舒适度高，不会起静电而且吸湿和透气性都不错，如果是皮肤敏感人群的话一定是优选关于静电的防止与利用，下列说法正确的是（）A．手术室的医生和护士都要穿绝缘性能良好的化纤制品，可防止静电对手术的影响B．为了防止静电危害保证乘客的安全，飞机起落架的轮胎用绝缘橡胶制成C．金属导体有静电屏蔽的作用，运输汽油时把汽油装进金属桶比装进塑料桶安全D．轿车上有一根露在外面的小天线是用来避免雷击的2．关于导体的电阻，下列说法正确的是（）A．导体电阻与导体两端电压有关，加在导体两端电压越大，导体的电阻就越大B．两根长度相同的镍铬合金线，若忽略温度的影响，电阻一定相等C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关D．任何导体都对电流有阻碍作用，导体的电阻越大，它对电流的阻碍作用越小3．如图所示为某电场的电场线，A、B、C三点的电场强度分别为E A、E B、E C，电势分别为φA、φB、φC，以下关系正确的是（）A．E A > E B > E C B．E A < E B < E CC．φA>φC D．φB>φC4．每分钟有1.5×1015个自由电子通过导线的横截面，导线的横截面积为5×10−5m2，电子电荷量为−1.6×10−19C，则该导线中的电流大小是（）A．0.4μA B．4μA C．8mA D．80mA5．电荷量为+Q的点电荷和接地金属板MN附近的电场线分布如图所示，点电荷与金属板相距为2d，图中P 点到金属板和点电荷间的距离均为d．已知P点的电场强度为E0，则金属板上感应电荷在P点处产生的电场强度E的大小为（）A．E=0B．E=E0−kQd2C．E=kQd2D．E=E026．如图所示，M、N为平行板电容器的两个金属极板，G为静电计，开始时闭合开关S，静电计指针张开一定角度，则下列说法正确的是（）A．开关S保持闭合状态，将R的滑片向左移动，静电计指针张开角度减小B．开关S保持闭合状态，将两极板的间距减小，静电计指针张开角度增大C．断开开关S后，将两极板的间距增大，电容器电容变大D．断开开关S后，紧贴下极板插入金属板，板间的电场强度不变7．已知串联电池组的电动势等于各个电池的电动势之和，内阻等于各个电池内阻之和。
2022~2023年高二前半期期末考试物理免费试卷完整版(陕西省黄陵中学高新部)
选择题下列说法正确的是（）A. 当分子间相互作用力做正功时，分子势能增大B. 拉伸物体时，分子间引力增大，斥力减小，所以分子间引力大于斥力C. 在真空容器中注入气体，气体分子迅速散开充满整个容器，是因为气体分子间的斥力大于引力D. 分子间同时存在着引力和斥力【答案】D【解析】当分子间相互作用力做正功时，分子势能减少，故A错误；拉伸物体时，分子间引力减小，斥力减小，斥力减小更快，所以分子间引力大于斥力，故B错误；气体失去容器的约束就会散开，这是因为分子都在不停地做无规则热运动．故C错误；分子间同时存在着引力和斥力，故D正确。
所以D正确，ABC错误。
选择题关于布朗运动，下列叙述正确的是：（）A. 我们所观察到的布朗运动，就是液体分子的无规则运动B. 布朗运动是悬浮在液体中的固体分子的无规则运动C. 悬浮在液体中的颗粒越小，它的布朗运动就越显著D. 布朗动动的激烈程度与温度无关【答案】C【解析】布朗运动是悬浮在液体中固体微粒的无规则运动，而组成小颗粒的分子有成千上万个，颗粒的运动是大量分子集体的运动，并不是固体颗粒分子的无规则运动．悬浮在液体中小颗粒周围有大量的液体分子，由于液体分子对悬浮微粒无规则撞击，造成小颗粒受到的冲力不平衡而引起小颗粒的运动．所以微粒的无规则运动是液体分子无规则运动的反映．故AB错误; 布朗运动与温度有关，当温度越高，布朗运动就越显著，颗粒越小，布朗运动越显著，故C正确，D错误。
所以C正确，ABD错误。
选择题扩散现象说明了（）A. 分子间相互排斥。
B. 分子在不停地运动着。
C. 不同分子见可互相转换。
D. 气体没有固定的形状和体积。
【答案】B【解析】扩散现象说明了分子在不停地运动着，故选B.选择题关于晶体和非晶体，下列说法正确的是（）A. 所有的晶体都表现为各向异性B. 所有的晶体都有确定的熔点，而非晶体没有确定的熔点。
C. 晶体一定有规则的几何形状，形状不规则的金属一定是非晶体。
2021-2022年高二上学期期中考试物理(理)试题 含答案(II)
2021-2022年高二上学期期中考试物理（理）试题含答案(II)一、选择题（本题包括12小题，共48分。
第1-8小题每题给出的四个选项中，只有一个选项正确，选对得4分；第9-12小题每题多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分）1．关于静电场的电场强度和电势，下列说法正确的是A．电场强度为零的地方，电势也为零B．电场强度的方向处处与等势面垂直C．随着电场强度的大小逐渐减小，电势也逐渐降低D．任一点的电场强度总是指向该点电势降落的方向2．如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面，下列判断正确的是A．1、2两点的场强相等B．1、3两点的场强相等C．1、2两点的电势相等D．2、3两点的电势相等3．如图所示，取一对分别用绝缘支柱支撑的金属导体A和B，使它们彼此接触。
起初它们不带电，贴在A、B下面的金属箔是闭合的。
现在把带正电荷的球C移近导体A，可以看到A、B上的金属箔都张开了。
下列说法正确的是A．A内部的场强比B内部的场强大B．A、B内部的场强均为零C．A左端的电势比B右端的电势低D．A左端的电势比B右端的电势高4.如图所示，真空中O x坐标轴上的某点有一个点电荷Q，坐标轴上A、B两点的坐标分别为0.2 m和0.7 m．在A点放一个带正电的试探电荷，在B点放一个带负电的试探电荷，A、B两点的试探电荷受到电场力的方向都跟x轴正方向相同，电场力的大小F跟试探电荷电荷量q的关系分别如图中直线a、b所示．下列说法正确的是A．B点的电场强度的大小为0.25 N/CB．A点的电场强度的方向沿x轴负方向C．点电荷Q是正电荷D．点电荷Q的位置坐标为0.3 m5.如图所示，在平面直角坐标系中，有一个方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为0 V，点A处的电势为6 V，点B处的电势为3 V，则电场强度的大小为RGA ．200 V/mB ．200 3 V/mC ．100 V/mD ．100 3 V/m6．如图所示，有三个电阻，已知R 1∶R 2∶R 3＝1∶3∶6，则电路工作时，电压U 1∶U 2为( ) A ．1∶6 B ．1∶9 C ．1∶3D ．1∶27．如图所示的电路，是用一个灵敏电流计G 和一个变阻器R 改装成的量程更大的电表，下列判断正确的是 ( )A ．改装成了电压表，R 增大时量程减小B ．改装成了电流表，R 增大时量程增大C ．改装成了电流表，R 增大时量程减小D ．改装成了电压表，R 增大时量程增大8．如图甲所示是一火警报警器的部分电路示意图，其中R 2为半导体热敏材料制成的传感器，其电阻随温度t 变化的图线如图乙所示，电流表为值班室的显示器，a ，b 之间接报警器，当传感器R 2所在处出现火情时，显示器的电流I 和报警器两端的电压U 的变化情况是( )A．I变大，U变大 B．I变大，U变小C．I变小，U变大 D．I变小，U变小9.图中虚线为匀强电场中与场强方向垂直的等间距平行直线。
2022-2023学年全国高中高二上物理教科版期中试卷(含解析)
2022-2023学年全国高二上物理期中试卷考试总分：95 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息; 2．请将答案正确填写在答题卡上;卷I （选择题）一、 选择题 （本题共计 8 小题 ，每题 5 分 ，共计40分 ）1. 下列各物理量中，与试探电荷有关的量是（ ）A.电场强度B.电势C.电势差D.电场做的功2. 长为L,质量为M 的木块静止在光滑水平面上,质量为m 的子弹以水平速度射入木块并从中射出,已知从子弹射入到射出木块移动的距离为s,则子弹穿过木块所用的时间为（ ）A.Lts+(1一「M=L+1+B.C.D.3. 如图所示，质量________、半径，内部粗糙程度一致的半圆槽静置于光滑的水平地上。
现将质量的小球（可视为质点）自左点的正上方处由静止释放，小球下落后自点进入槽内，然后从点离开。
已知小球第一次滑至半圆的最低点时，小球的速度大小为，重力加速度，不计空阻力，则小球第一次在半圆槽内向右滑动的过程中，下列说法正确的是（ ）○A.小球从点到B 点的过程中，半圆槽的位移为B.小球从点到点的过程中，小球与半圆槽组成的系统动量守恒EφUWM =2kg R =0.5m m =1kg A h =1m A C B 4m/s g =10m/s 2A m 16A B AC.小球从点到点的过程中，摩擦生热为D.小球从点飞出后上升的高度可能是4. 关于静电场，下列说法正确的是（ ）A.电场强度为零的点，电势可能为零B.在电场中将一电子由静止释放后一定会沿电场线反向运动C.电场中电势越高的地方，电荷在该点具有的电势能越大D.由静止释放的电荷，只在电场力作用下，一定从高电势位置向低电势位置运动5. 如图所示，真空中有两个带等量异种电荷的点电荷、分别为两电荷连线和连线中垂线上的点，、两点电场强度大小分别是、，电势分别是、，下列判断正确的是（ ）A.，B.，C.，D.，6. 如图所示，一个带正电的球体放在绝缘支架上，把系在绝缘丝线上的带电小球先后挂在横杆上的和处．当小球静止时，丝线与竖直方向的夹角分别为和（图中未标出）A.小球带正电，B.小球带正电，C.小球带负电，D.小球带负电，7. 实线为不知方向的三条电场线，从电场中点以相同速度飞出的、两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示，在图示过程中（ ）A B 3JC H 0.5mA B A B E A E B φA φB >E A E B >φA φB>E A E B <φA φB<E A E B >φA φB<E A E B <φA φBM N P 1P 2N θ1θ2θ2N >θ1θ2N <θ1θ2N >θ1θ2N <θ1θ2M a bA.一定带正电，一定带负电B.的速度减小，的速度增大C.的加速度减小，的加速度增大D.两个粒子的电势能都增大8. 下列说法中正确的是（ ）A.两个带电体之间的距离趋于零时，它们之间的库仑力将趋于无穷大B.真空中两个点电荷间的相互作用力，会因第三个电荷的存在与否而不同C.真空中相互作用的两个点电荷，不论它们电量是否相同，它们受到的库仑力大小一定相等D.库仑定律也适用于求两个相互靠近的带电金属球之间的作用力，为两球心间的距离二、 多选题 （本题共计 6 小题 ，每题 5 分 ，共计30分 ）9. 半径为、均匀带正电的绝缘球体在空间产生对称的电场，电场强度沿半径方向随距离球心的位置变化的关系如图所示（其中距离范围内的图像未画出）．已知电荷分布均匀的球壳在壳内任意一点产生的电场强度为零，过球心的直线上有、两点，离球心的距离分别为、，则下列说法正确的是（ ）A.图线与坐标轴包围的图形面积所表示的物理量单位为牛顿B.球体内某点电场强度的大小与该点到球心的距离成正比C.一个带负电的点电荷离均匀带电球体越近，其所具有的电势能越小D.从球面到点间的电势差小于、两点间的电势差10. 如图所示，一平行板电容器的两极板与电压恒定的电源相连，极板水平放置，在下极板上叠放一定厚度的金属板，有一带电微粒静止在电容器上部空间的点．当把金属板从电容器中快速抽出的瞬间，下列说法正确的是（ ）a b a b a b r R 0∼R A B 2R 3R E −r A A B PA.电容器的电容减小B.极板间的电场强度减小C.点的电势升高D.带电微粒的电势能减小11. 如图甲所示．在一条电场线上有、两点．从点由静止释放一电子，电子仅受电场力作用．电子从点运动到点的图像如图乙所示，则（ ）A.电子在、两点受的电场力B.、两点的电场强度C.、两点的电势D.电子在、两点具有的电势能12. 如图所示，带电粒子由静止开始经加速电场加速后，紧接着从偏转电场两板正中间进入偏转电场，已知偏转极板长为、两极板间距离为，加速电压为，偏转电压为．关于带电粒子在加速电场和偏转电场中的运动情况，下列说法正确的是（ ）A.粒子离开加速电场时的速度与成正比B.粒子在偏转电场中的偏转距离与成正比C.若粒子刚好从下极板离开偏转电场，在偏转电场的运动时间与成反比D.若粒子刚好从下极板离开偏转电场，则13. 如图所示，在平面直角坐标系中有一等边三角形，点位于坐标原点，与轴重合，点坐标为，、分别为、的中点，坐标系处于匀强电场中，且电场方向与坐标平面平行，已知点电势为，点电势为，点电势为，则由此可判定（ ）P A B A A B A B <F A F BA B >E A E BA B <φA φBA B <E pA E pBL d U 1U 2U 1U 2U 1U 2−−√=L d2U 1U 2−−−−√OPC O OC x P (2,2)3–√A B OP PC O 6V A 3V B 0VA.点电势为B.点电势为C.该匀强电场的电场强度大小为D.该匀强电场的电场强度大小为14. 如图所示，、是竖直放置的两平行金属板，分别带等量异种电荷，两极间产生一个水平向右的匀强电场，场强为，一质量为、电荷量为的微粒，以初速度竖直向上从两极正中间的点射入匀强电场中，微粒垂直打到极上的点，已知＝，不计空气阻力，则可知（ ）A.微粒的运动轨迹是抛物线B.微粒运动的电势能逐渐增大C.因机械能守恒所以有＝D.板间的电势差为卷II （非选择题）三、 解答题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）15. 如图装置可用来研究电荷间的相互作用，带电球固定于绝缘支架上．质量为、电荷量为的带电小球用长为的绝缘轻绳悬挂，小球处于静止状态时绳与竖直方向的夹角为，（此时小球所受的电场力水平向右，小球体积很小，重力加速度用表示）求：（1）小球所受电场力的大小；C 3VC 0V100V/m100V/m3–√M N E m +q v 0A N C AB BC v C v 0MN Ev 02gA m qB L B θB B g B F A（2）带电球在小球处产生的电场强度的大小；（3）由于漏电，的电荷量逐渐减小至零，与此同时小球缓慢回到最低点，求此过程中电场力对做的功（不计其他能量损失）16. 如图，两平行金属板、间为一匀强电场，、相距，、为电场中的两点，且，连线和场强方向成角，已知质子从点移到点电场力做功为，质子电量为．求：（1）、两点间的电势差；（2）匀强电场的场强；（3）若板接地，点电势为多少？ 17. 如图所示，是固定在竖直平面内的绝缘圆弧轨道，圆弧半径为．点与圆心等高，、点处于竖直直径的两端．是一段绝缘的竖直圆管，两者在点平滑连接，整个装置处于方向水平向右的匀强电场中．一质量为、电荷量为的小球从管内与点等高处由静止释放，一段时间后小球离开圆管进入圆弧轨道运动．已知匀强电场的电场强度（为重力加速度），小球运动过程中的电荷量保持不变，忽略圆管和轨道的摩擦阻力．求：（1）小球到达点时速度的大小；（2）小球到达点时对圆弧轨道的压力；（3）请通过计算判断小球能否通过圆弧轨道上的点． 18. 一台质谱仪的工作原理如图所示．大量的甲、乙两种离子飘入电压力为的加速电场，其初速度几乎为，经过加速后，通过宽为的狭缝沿着与磁场垂直的方向进入磁感应强度为的匀强磁场中，最后打到照相底片上．已知甲、乙两种离子的电荷量均为，质量分别为和，图中虚线为经过狭缝左、右边界、的甲种离子的运动轨迹．不考虑离子间的相互作用．A B E A B B W A B A B 6cm C D CD =4cm CD 60∘C D 3.2×J 10−171.6×C 10−19C D A B ABC R A O B C PA A m +q C E =3mg 4qg B B C U 00L MN B +q 2m m M N（1）求甲种离子打在底片上的位置到点的最小距离；（2）在图中用斜线标出磁场中甲种离子经过的区域，并求该区域最窄处的宽度；（3）若考虑加速电压有波动，在到之间变化，要使甲、乙两种离子在底片上没有重叠，求狭缝宽度满足的条件．四、 实验探究题 （本题共计 1 小题 ，共计5分 ）19.(5分) 如图所示为某课外兴趣小组想“验证动量守恒定律”的实验装置示意图．气垫导轨水平放置，滑块、滑块置于气垫导轨上．滑块连同上面的遮光片的总质量为，滑块连同上面的遮光片的总质量为，且．给滑块一个初速度，滑块从图示位置开始运动，经过光电门后，与滑块碰撞．由于滑块上抹的橡皮泥太少，二者碰撞后分离，滑块再次通过光电门，滑块通过光电门．已知滑块先后两次经过光电门的遮光时间为、，滑块通过光电门的时间为，两遮光片的宽度均为．（1）本实验________（填“能”或“不能”）验证动量守恒定律；如果能，请写出需要验证的式子；如果不能，请说明理由________ (式子用题目给出的字母表示）．（2）设碰前滑块的动能为，碰后的动能为，的动能为，则________（填“大于”“等于”或“小于”）．N x d (−ΔU)U 0(+ΔU)U 0L A B A m B M m <M A A 1B B A 1B 2A 1t 1t 2B 2t 3d A E kA A E ′kA B E kB E kA +E ′kA E kB参考答案与试题解析2022-2023学年全国高二上物理期中试卷一、 选择题 （本题共计 8 小题 ，每题 5 分 ，共计40分 ）1.【答案】D【考点】电势电场强度【解析】电场强度和电势是描述电场的性质的物理量，是由电场本身决定的，与试探电荷无关．电势差与电荷无关，只与电场本身有关，电场力与试探电荷有关【解答】解：．电场强度和电势是描述电场的性质的物理量，是由电场本身决定的，与试探电荷无关，故错误；．电场中两点间电势差由电场中两点的电势决定，电势与检验电荷无关，所以电势差与检验电荷无关，故错误．．电场力做功，知电场力做功与检验电荷的电量有关，故正确．故选：．2.【答案】B【考点】动量守恒定律的理解动量定理的理解动能定理的应用【解析】以子弹与木块组成的系统为研究对象，满足动量守恒定律，分别对子弹和木块列动能定理表达式，再对木块列动量定理表达式，联立可求解．【解答】AB AB C C D W =qU D D解：设子弹射穿木块后子弹的速度为，木块最终速度为，子弹和木块系统动量守恒，以子弹初速度方向为正方向由动量守恒定律可得：，设子弹对木块的作用力为，则对木块：，对子弹：，对木块由动量定理：，联立解得：，故错误，正确．故选：．3.【答案】A,C,D【考点】机械能守恒的判断动量守恒定律的理解【解析】此题暂无解析【解答】A ．小球与槽组成的系统水平方向动量守恒，所以则有且可得小球从点到点的过程中，槽的位移为故正确；B ．小球从点到点的过程中，小球与半圆槽组成的系统，合力不等于零，动量不守恒，故错误；C ．系统水平方向动量守恒，则有可得由功能关系可得可得故正确；D ．由题意可知，小球从到的过程中，摩擦生热小于，则到达时，根据水平方向动量守恒可得的速度为零，则小球的剩余能量则小球从点飞出后上升的高度是故正确。
2022-2023学年全国高中高二上物理教科版期中试卷(含解析)
2022-2023学年全国高二上物理期中试卷考试总分：110 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息; 2．请将答案正确填写在答题卡上;卷I （选择题）一、 选择题 （本题共计 10 小题 ，每题 5 分 ，共计50分 ）1. 如图所示的直线为某电场中的一条电场线，其中点为的中点，已知，，将电荷量为的试探电荷由点沿电场线移动到，则下列说法正确的是（ ）A.电荷由移动到点电势能一定增加B.点的电场强度一定小于点的电场强度C.电荷由到电势能的增加量可能大于由到电势能的增加量D.如果电荷由移劲到，则电势能仍增加2. 在示波管中，电子枪发射了个电子，则示波管中电流的大小为（ ）A.B. C. D.3. 一根铜导线经过拉线机几次拉制后，半径缩小到原来的，结果这根铜导线的电阻就变为原来的（ ）A.倍B.倍C.倍D.倍4. 如图所示，套有三个带电小球的光滑绝缘圆环水平固定，三个小球处于静止状态，并且三个小球O MN =2V φM =8V φN +1C a M N a M O 3JM N a M O O N a N M 2s 6×10134.8×A10−63×10−13A3×10−6A9.6×10−6A138191318AB >AC >BC构成一个锐角三角形，三角形的边长大小关系是．下列说法正确的是（ ）A.三个小球带电荷量的代数和可能为B.三个小球一定带同种电荷C.三个小球中所带电荷量最大的是球D.三个小球中所带电荷量最大的是球5. 在一半径为的圆周上均匀分布有个带电小球（可视为质点）无间隙排列，其中点的小球带电荷量为，其余小球带电荷量为，此时圆心点的电场强度大小为，现仅撤去点的小球，则点的电场强度大小为（ ）A.B.C.D.6. 下列措施一定能使真空中的两点电荷间的库仑力增大的是（ ）A.仅增大两点电荷之间的距离B.仅减小两点电荷之间的距离C.同时增大两点电荷的电荷量和它们间的距离D.增大两点电荷间的距离的同时减小它们的电荷量7. 一个电子只在电场力作用下从点运动到点的轨迹如图中虚线所示，图中一组平行等距的实线是等势面，则以下说法正确的是（ ）AB >AC >BC 0C B R N A +3q +q O E A O EE 2E 3E 4a bA.点的场强比点的场强小B.点的电势比点的电势高C.电子在点的电势能比在点的电势能大D.电子在点的速率一定小于在点的速率8. 用电流表和电压表测量电阻的阻值．当按照如图甲所示的方式接入电路测量时，电流表的示数为，电压表的示数为；当按照如图乙所示的方式接入同一电路测量时，电流表的示数为．电压表的示数为．图甲、图乙中的电流表和电压表相同，下列说法正确的是（）A.电阻的真实值更接近，且大于B.电阻的真实值更接近，且小于C.电阻的真实值更接近，且大于D.电阻的真实值更接近，且小于9. 如图所示，一电子沿等量异种点电荷的中垂线由匀速飞进，电子重力不计，则电子所受电场力的大小和方向变化情况是（ ）A.先变大后变小，方向水平向左B.先变大后变小，方向水平向右C.先变小后变大，方向水平向左D.先变小后变大，方向水平向右10. 把表头改装成大量程电流表时，下列说法正确的是（ ）A.改装原理为并联电阻能增大通过的电流a b a b a b a b R 5.50mA 2.75V 5.55mA 2.22V 400Ω400Ω400Ω400Ω500Ω500Ω500Ω500ΩA →O →B G G GB.改装成电流表后，表头本身允许加的电压增大了C.改装后，表头自身的电阻减小了D.改装后使用时，表头本身的参量都不改变，整个并联电路允许通过的电流增大了二、 多选题 （本题共计 6 小题 ，每题 5 分 ，共计30分 ）11.如图所示，一电容为的平行板电容器，两极板、间距离为，板间电压为，板电势高于板．两板间有、、三点，连线平行于极板，、连线垂直于极板，、两点间距离为，．以下说法正确的是（ ）A.电容器带电荷量为B.两极板间匀强电场的电场强度大小为C.、两点间的电势差为D.若将带电荷量为的电荷从移到，该电荷的电势能减少了12. 如图所示为一种电容传声器．是固定不动的金属板，是能在声波驱动下沿水平方向振动的金属膜片，、构成一个电容器．其工作原理是当声波作用于金属膜片时，金属膜片发生相应的振动，于是就改变了它与固定极板间的距离，从而使电容发生变化，而电容的变化可以转化为电路中电信号的变化．闭合开关，若声源发出声波使向右运动时（ ）A.电容器的电容增大B.、板之间的电场强度减小C.流过电流表的电流方向为自左向右D.流过电流表的电流方向为自右向左13. 学做三种导电元件的导电性质实验，他根据所测数据，分别绘制了三种元件的图像．如图所示，下列判断正确的是（ ）G G G C A B d U B A M N P M 、N N P M P L ∠PMN =θUCUL sin θM P UL sin θd+q M P qUL sin θdb a a b b K S a a b I −UA.只有乙图像是正确的B.甲、丙图像是曲线，肯定误差太大C.甲、丙为非线性元件，乙为线性元件D.甲、乙、丙三个图像都可能是正确的，并不一定有较大误差14. 如图所示，电流表（）和（）由两个相同的电流计改装而成，现将这两个电流表并联后接入电路中，闭合开关，调节滑动变阻器，下列说法中正确的是（ ）A.和的读数之比为B.和的读数之比为C.和的指针偏转角度之比为D.和的指针偏转角度之比为15. 在某种高能粒子研究实验室里，有一装置如图甲所示，一对长度为的平行金属板水平放置，给两板间加上如图乙所示周期性变化的方波电压，由同种粒子组成的高能粒子流，以初速度（）持续从左端某高度处平行金属板射入两板之间，最后发现粒子均没有穿出金属板，只有两个落点分别在下板的中点和上板的右端点，已知加正向电压时上板电势为正，不计粒子的重力及粒子间的相互作用，粒子撞板即被吸收且不影响电场分布，则（ ）A.该种粒子带负电B.打在点的粒子是在（，，…）时间段射入两极板之间的C.该粒子流射入处的水平线与上、下极板的距离之比D.打在点和点的粒子在极板间的运动时间之比为A 10∼3A A 20∼0.6A S A 1A 21∶1A 1A 25:1A 1A 21:1A 1A 21:5L v 0≪s L v 010−2P Q P (4k +2)∼(4k +4)s k =012:=2:1y 2y 1P Q :=1:2t 1t 2+Q Q16. 如图所示，两个等量异种点电荷和一固定在一条竖直线上，其右侧固定一根竖直的光滑细木杆，有一个带正电小球套在细杆上．小球由静止释放，从与等高处运动到与等高处的过程中，下列说法正确的是（）A.小球的电势能先减小，后增加B.小球受到细杆的弹力方向先向右，后向左C.小球一直做匀加速直线运动D.若细杆换为光滑绝缘金属杆，小球做匀加速直线运动卷II （非选择题）三、 解答题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）17. 某同学要将一量程为的微安表改装为量程为的电压表，该同学测得微安表内阻为，经计算后将一阻值为的电阻与微安表连接，进行改装，然后利用标准电压表，对改装后的电表进行检测．（1）将图中的实物连线补充完整．（2）当标准电压表的示数为时，微安表的指针位置如图所示，由此可以推测出改装的电压表量程不是预期值，而是________（填正确答案标号）（3）产生上述问题的原因可能是（ ）（填正确答案标号）A.微安表内阻测量错误，实际内阻大于+Q Q P P −Q +Q P P 250μA 1.50V 1200ΩR (a) 1.00V (b)A.1.20VB.1.25VC.1.30VD.1.35V1200Ω1200ΩB.微安表内阻测量错误，实际内阻小于C.值计算错误，接入的电阻偏小D.值计算错误，接入的电阻偏大18. 如图所示，在水平向右的匀强电场中，有一电荷量为的负点电荷从点运动到点，电场力做功为，间距离，与水平方向夹角为；求：（1）电荷的电势能是增加还是减少？增加（减少）了多少？（2）、间电势差是多少？（3）电场强度是多大？ 19. 排球运动是一项同学们喜欢的体育运动．为了了解排球的某些性能，某同学让排球从距地面高＝处自由落下，测出该排球从开始下落到第一次反弹到最高点所用时间为＝，第一次反弹的高度为＝．已知排球的质量为＝，取，不计空气阻力．求：（1）排球与地面的作用时间．（2）排球对地面的平均作用力的大小． 20. 如图所示为一真空示波管的示意图，电子从灯丝发出（初速度可忽略不计），经电压加速，从中心孔沿中心线射出，然后进入两块平行金属板、形成的偏转电场中（偏转电场可视为匀强电场），电子进入、间电场时的速度与电场方向垂直．已知、两板间的电压为，两板间的距离为，板长为，电子的质量为，电荷量为，不计电子受到的重力及它们之间的相互作用力，且电子能够从板间射出．（1）求电子穿过板时速度的大小；（2）求电子从偏转电场射出时的侧移量．四、 实验探究题 （本题共计 2 小题 ，每题 5 分 ，共计10分 ）21. 小明为了测定某段电阻丝的电阻率，设计了如图甲所示的电路，完成了如下操作：连接好电路后，小明合上开关，将单刀双掷开关扳到位置，移动两个滑动变阻器的滑动触头，直到电压表指针的偏转角度接近最大，此时两电表的示数分别为；保持闭合，不移动两滑动变阻器的滑动触头，将单刀双掷开关扳到位置，两电表的示数分别为．1200ΩR R q =−4×C 10−7A B =3.2×J W AB 10−6AB L =4m 60∘A B U AB E h 1 1.8m t 1.3s h 2 1.25m m 0.4kg g 10m/s 2K U 1M N M N M N U 2d L m e MN A y S 12、U 1I 1S 11、U 2I 2（1）首先小明测量了该电阻丝的直径和长度，螺旋测微器和游标卡尺的示数分别如图乙、图丙所示，则该电阻丝的直径为________，长度为________；（２）利用以上测量的物理量表示该电阻丝的电阻，为________．（３）电阻丝的长度用表示，电阻丝的直径用表示，电阻用表示，则该电阻丝的电阻率________（用物理量表示） 22. 某同学通过实验描绘小灯泡的伏安特性曲线．所用器材有：小灯泡，电流表（量程，内阻） ，电流表（量程，内阻约等于），定值电阻（阻值），定值电阻（阻值），滑动变阻器（最大阻值） ，电源（电动势，内阻很小），开关和若干导线．（1）在答题卡的虚线框内画出实验电路图．（2）实验中，定值电阻选择________（填“”或“”）.（3）实验时，调节滑动变阻器，使开关闭合后两电流表的示数为零，逐渐改变滑动变阻器滑片位置并读取相应的和，所得实验数据在下表中给出．325585根据实验数据可算得，当时，小灯泡的电阻为________（保留位小数）．（4）根据已知量和表中数据，做出小灯泡伏安特性曲线，则图像的纵轴为________，横轴为________（用题目中给出的字母表示）．mm mm L d R x ρ=L 、d 、R x A 1200mA =10.0ΩR g1A 2500mA R g2 1.0ΩR 1=15.0ΩR 1R 2=100.0ΩR 2R 10ΩE 4.5V S R 1R 2I 1I 2/mA I 1125144173/mA I 2171229299379424470=144mA I 1Ω1参考答案与试题解析2022-2023学年全国高二上物理期中试卷一、 选择题 （本题共计 10 小题 ，每题 5 分 ，共计50分 ）1.【答案】C【考点】电势能电势电场强度【解析】此题暂无解析【解答】解：若该电场是匀强电场，则在点的电势为，则电荷由移动到点电势能一定增加，若该电场不是匀强电场，则点的电势不等于，则电荷由移动到点电势能的增加量也不等于，故错误；一条电场线，无法判断电场线的疏密，就无法判断两点场强的大小，故错误；由以上分析可知，当两点的电势差大于两点的电势差时，电荷由到电势能的增加量可能大于由到电势能的增加量，故正确；正电荷在高电势点具有的电势能大，因此电荷由移动到，电势能一定减少，故错误．故选．2.【答案】A【考点】电流概念【解析】O ==5V φO +φM φN 2a M O ΔE =q(−)=3J φO φM O 5V a M O 3J A B MO ON a M O O N C a N M D C =q每个电子的电荷量大小为．根据电流的定义式，求解示波管中电流的大小．【解答】解：每个电子的电荷量大小为，个电子总电荷量为，则示波管中电流大小为．故选：3.【答案】A【考点】电阻定律【解析】导线在拉伸过程中导线的体积不变，根据半径变化可明确截面积的变化，再根据体积不变即可确定长度变化，则由电阻定律即可确定电阻大小．【解答】解：半径缩小为原来的，则由可得，截面积变为原来的，因体积不变，故长度为原来的倍，由可知，’；故电阻变为原来的倍．故正确，错误．故选：．4.【答案】B【考点】库仑力作用下的平衡问题【解析】通过受力图判断电性和电荷量的代数和；通过圆和三角形的几何关系判断力的大小，进而判断电荷量的大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020—2021学年度上期高2022届半期考试物理试卷考试时间：100分钟 总分：110分第Ⅰ卷一、单选择题（共8个小题，每小题3分共24分）1．关于电流的说法中正确的是A ．根据tq I = ，可知I 与q 成正比 B ．自由电子定向移动的速率为真空中的光速c C ．电流有方向，电流是矢量 D ．电流的单位“安培”是国际单位制中的基本单位 2．下面说法中不正确．．．的是 A ．关系式IU R =表明使导体通过一定的电流所需的电压越高，则导体的电阻越大 B ．关系式IU R =表明导体的电阻跟导体两端的电压成正比，跟导体的电流强度成反比 C ．关系式R U I =表明导体中的电流强度跟导体两端的电压成正比，跟导体的电阻成反比 D ．关系式U =IR 表明对于一个确定的导体，通过的电流越大，那么导体两端的电压也越大3．电源电动势反映了电源把其它形式的能量转化为电能的本领，下列说法正确的是A ．电动势是一种非静电力B ．电动势越大，表明电源储存的电能越多C ．电动势的大小是非静电力做功能力的反映D ．电动势就是闭合电路中电源两端的电压 4．如图所示，用一根电阻为6R 的粗细均匀的镍铬合金线做成一个环，在环上6个对称的点上，焊接6个不计电阻的导线，并与接线柱连接，利用这种方法，可以在任意两个接线柱之间获得的不同电阻值的总个数、最大电阻值以及最小电阻值分别是A ．2种，最大为1.5R ，最小为12R B ．3种，最大为1.5R ，最小为56R C ．2种，最大为3R ，最小为65R D ．3种，最大为3R ，最小为15R 5．一电流表由小量程电流计G 与电阻R 并联而成，如图所示，若在使用中发现此电流表的计数总比准确值稍小一些，用下列哪种措施可能加以改进A ．在R 上并联一比R 小得多的电阻B ．在R 上并联一比R 大得多的电阻C ．在R 上串联一比R 小得多的电阻D ．在R 上串联一比R 大得多的电阻6．如图所示，MON 是固定的光滑绝缘直角杆，MO 沿水平方向，NO 沿竖直方向，A 、B 为两个套在此杆上的 带有同种电荷的小球，用一指向竖直杆的水平力F 作用在A 球上，使两球均处于静止状态．现将A 球向竖直 杆方向缓慢拉动一小段距离后，A 、B 两小球可以重新平衡．则后一种平衡状态与前一种平衡状态相比较，下 列说法正确的是A ．A 、B 两小球间的库仑力变大B ．A 、B 两小球间的库仑力变小C ．A 球对MO 杆的压力变大D ．A 球对MO 杆的压力变小7．如图所示，两极板与电源相连接，电子从负极板边沿垂直电场方向射入匀强电场，且恰好从正极板边沿飞出，现在使电子入射速度变为原来的13，而电子仍从原位置 射入，且仍从正极板边沿飞出，则两极板的间距应变为原来的A ．3倍B ．9倍C ．19倍D ．13倍 8．如图所示的直线是真空中某电场的一条电场线，A 、B 是这条直线上的两点，一带正电粒子以速度v A 经过A 点向B 点运动，经过一段时间后，粒子以速度v B 经过B 点，且v B 与v A 方向相反，不计粒子重力，下面说法 正确的是A ．A 点的场强一定大于B 点的场强B ．A 点的电势一定高于B 点的电势C ．粒子在A 点的速度一定小于在B 点的速度D ．粒子在A 点的电势能一定小于在B 点的电势能二．多选题（共6个小题，每小题4分，共24分）9．如图所示，在两等量异种点电荷的电场中，MN 为两电荷连线的中垂线，a 、b 、c三点所在直线平行于两电荷的连线，且a 与c 关于MN 对称，b 点位于MN 上，d点位于两电荷的连线上．以下判断正确的是A ．b 点场强比d 点场强小B ．b 点电势比d 点电势低C ．a 、b 两点间的电势差大于b 、c 两点间的电势差D ．试探电荷+q 在a 点的电势能小于在c 点的电势能10．图中的实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹，粒子先经过M 点，再经过N 点， 可以判定A ．该粒子一定带正电B ．粒子在M 点受到的电场力大于在N 点受到的电场力C ．带电粒子经过M 点的速度大于经过N 点的速度D ．粒子在M 点的电势能大于在N 点的电势能11．如图所示，在x 轴上放有两个电荷量分别为q 1和q 2的点电荷，其中q 1位于x 轴的坐标原点，电荷q 2的右侧 各点电势φ 随x 变化的关系如图 曲线所示，其余部分的电势变化情况没有画出，其中B 点 电势为零，BD 段中的电势最低点为C 点，则A ．B 点的电场强度大小为零B ．A 点的电场强度强度方向向左C ．两点电荷的电荷量的大小关系为q 1>q 2D 将一带负电的试探电荷从C 点移到D 点，电场力做负功12．在如图甲所示的电路中，L 1、L 2和L 3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关S 闭合后，电路中的总电流为0.25A ．则此时A ．L 1的电压为L 2电压的2倍B ．L 1消耗的电功率为0.75WC ．L 1、L 2消耗的电功率的比值大于4：1D ．L 2的电阻为12Ω13.．一平行板电容器C ，极板是水平放置的，它和三个可变电阻及电源连接成如图所示的电路．今有一质量为m 的带电油滴悬浮在两极板之间静止不动，要使油滴上升，可采用办法是A ．增大R 1B ．增大R 2C ．增大R 3D ．减小R 214．如图所示，E 为电源电动势，r 为电源内阻，R 1为定值电阻(R 1>r )，R 2为可变电阻，以下说法中正确的是 A ．当R 1＝R 2＋r 时，R 1上获得最大功率B ．当R 2＝R 1＋r 时，R 2上获得最大功率C ．当R 2＝0时，电源的效率最低D ．当R 2＝0时，电源的输出功率最大第Ⅱ卷二、实验题（共18分）15. （12分）某同学用伏安法测量金属丝的电阻率．现有器材为：螺旋测微器，待测电阻R （阻值约为5 Ω），电源（电动势3 V ），滑动变阻器（阻值范围0~10 Ω） 电流表（量程0.6 A ，3 A ），电压表（量程3 V ，15 V ），开关，导线若干．实验要求在测量电路中将电流表外接，滑动变阻器起限流作用．回答下列问题：（1）某次用螺旋测微器测量金属丝直径的结果如右图所示，其读数是______mm ．（2）按照实验要求在图（a ）中画出实物连线图．（3）若已按实验要求接线，闭合开关后移动滑动变阻器的滑片，电压表的示数始终约为3 V ，电流表的示数始终接近0．写出产生这种现象的一个原因：_______________．（4）在连线正确后，闭合开关．电压表和电流表的示数分别如图（b ）和图（c ）所示．由图可知，电压表读数为_______V ，电流表读数为______A ．由此可得待测电阻的阻值为_____Ω（结果保留3位有效数字）．16. （6分）为测量一电源的电动势及内阻（1）在下列三个电压表中选一个改装成量程为9V 的电压表A ．量程为1V 、内阻大约为1 k Ω的电压V 1B ．量程为2V 、内阻大约为2 k Ω的电压V 2C ．量程为3V 、内阻为3 k Ω的电压V 3选择电压表 (填仪器前字母序号)串联 k Ω的电阻可以改转成量程为9V 的电压表．（2）利用一个电阻箱、一只开关、若开关导线和改装好的电压表（此表用符号V 1、V 2、V 3与一个电阻串联来表示，且可视为理想电压表），在虚线框内画出电源电动势及内阻的实验原理电路图．三、计算题（共44分，要求写出必要的步骤．）17. （8分）如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm．电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω．闭合S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4m/s竖直向上射入板间．若小球带电量为q=1×10-2C，质量为m=2×10-2kg，不考虑空气阻力．那么，滑动变阻器滑片P在某位置时，小球恰能到达A板．（g取10m/s2）求：（1）两极板间的电场强度大小；（2）滑动变阻器接入电路的阻值．18.（10分）一长为L的细线，上端固定，下端拴一质量为m、带电荷量为q的小球，处于如图所示的水平向右的匀强电场中，开始时，将线与小球拉成水平，然后释放小球由静止开始向下摆动，当细线转过60°角时，小球到达B点速度恰好为零，重力加速度为g．求：（1）匀强电场的场强大小；（2）小球到达B点时，细线对小球的拉力大小．19.（12分）如图所示，半径为R的光滑绝缘环形轨道竖直放置，在圆轨道的最低点B处固定一带电小球，另有质量为m的带电小球穿在圆环上，从A点(水平最右端)处无初速释放．若小球运动到C点时获得最大速度，其大小为v，且∠AOC=300．重力加速度为g．求：（1）小球在C点时对轨道的压力；（2）小球在A时的加速度；（3）小球从A点运动到C点的过程中电场力所做的功．20.（14分）两块水平平行放置的导体板如图甲所示，大量电子(质量为m、电荷量为e)由静止开始，经电压为U0的电场加速后，连续不断地沿平行板的方向从两板正中间射入两板之间．当两板均不带电时，这些电子通过两板之间的时间为3t0；当在两板间加如图乙所示的周期为2t0、恒为U0的周期性电压时，恰好能使所有电子均从两板间通过(不计电子重力)．求：（1）电子进入两板之间后加速度的大小；（2）这些电子通过两板之间后，侧向位移(垂直于入射速度方向上的位移)的最大值和最小值；（3）侧向位移分别为最大值和最小值的情况下，电子在刚穿出两板之间时的动能之比．。
