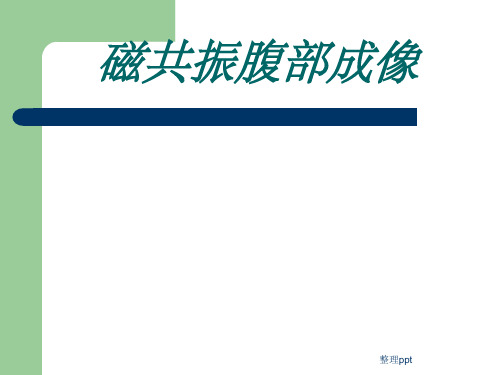

磁共振腹部成像
合集下载
磁共振腹部成像
求比较高的 解剖部位.如:腹部. 与SE相比,磁敏感性伪影常较明显,SNR低.
整理ppt
SPGR序列的图像特点及临床应用
3D扫描肝脏3 期
3D多时像肝脏 动态增强扫描， 进一步提高分 率，可多角度 重建，有助于 小病变的检出 与鉴别
整理ppt
稳态进动快速成像
飞利浦——Balance FEE
FSE(fast spin echo)
– GE公司
整理ppt
快速自旋回波的优点
成像时间比SE序列有明显缩短； 图像信噪比高，组织对比良好； 图像质量有很大提高，尤其是T2W1比SE序列
有很大改进； 对磁场不均匀性不敏感； 新的FSE序列通过缩短回波间隔和回波时间，
降低图像边缘模糊，提高T2图像的清晰度
TR缩短时信号强度不受影响，因此可在很短的时间内 成像，但SNR不受影响。
由于三个方向上都加补偿梯度，可以消除匀速血流产 生的相位差。
成像速度快，对运动不敏感。 图像中含有T1和T2两种对比。 对含水分较多的组织显示较好，而软组织的对比较差。
因此对软组织病变的诊断，容易漏诊。 磁场不均匀时，容易产生带状伪影。
屏气 扫描
整理ppt
整理ppt
Navigator(有PACE）
用法1:Navigator控制的多次屏气扫描
– 参数表设定Gate&follow
用法2:Navigator门控自由呼吸扫描
– 参数表设定Geometry/ Navigator
用法3：Navigator触发
整理ppt
用法2：定位导航
磁共振腹部成像
整理ppt
磁共振成像
（Magnetic Resonance Imaging MRI）
整理ppt
SPGR序列的图像特点及临床应用
3D扫描肝脏3 期
3D多时像肝脏 动态增强扫描， 进一步提高分 率，可多角度 重建，有助于 小病变的检出 与鉴别
整理ppt
稳态进动快速成像
飞利浦——Balance FEE
FSE(fast spin echo)
– GE公司
整理ppt
快速自旋回波的优点
成像时间比SE序列有明显缩短； 图像信噪比高，组织对比良好； 图像质量有很大提高，尤其是T2W1比SE序列
有很大改进； 对磁场不均匀性不敏感； 新的FSE序列通过缩短回波间隔和回波时间，
降低图像边缘模糊，提高T2图像的清晰度
TR缩短时信号强度不受影响，因此可在很短的时间内 成像，但SNR不受影响。
由于三个方向上都加补偿梯度，可以消除匀速血流产 生的相位差。
成像速度快，对运动不敏感。 图像中含有T1和T2两种对比。 对含水分较多的组织显示较好，而软组织的对比较差。
因此对软组织病变的诊断，容易漏诊。 磁场不均匀时，容易产生带状伪影。
屏气 扫描
整理ppt
整理ppt
Navigator(有PACE）
用法1:Navigator控制的多次屏气扫描
– 参数表设定Gate&follow
用法2:Navigator门控自由呼吸扫描
– 参数表设定Geometry/ Navigator
用法3：Navigator触发
整理ppt
用法2：定位导航
磁共振腹部成像
整理ppt
磁共振成像
（Magnetic Resonance Imaging MRI）
《磁共振腹部成像》课件
磁共振腹部成像不仅适用于常见的腹部疾病， 还可用于观察腹腔器官的解剖结构。
磁共振腹部成像的操作流程
1
准备工作
患者进入磁共振室前需要脱去金属物品，
扫描过程
2
穿上适当的服装。
患者躺在磁共振设备上，医生根据需要
选择不同的扫描序列进行成像。
3
图像重建
扫描完成后，计算机将所得数据进行图 像重建和处理，生成高质量的腹部图像。
膀胱疾病
磁共振腹部成像可用于观察和诊断膀胱疾病， 如膀胱肿瘤、膀胱结石等。
磁共振腹部成像的优势
1 非侵入性
磁共振腹部成像不需要注射造影剂或放射线 暴露，相比于其他检查方法更安全。
2 高分辨率
磁共振腹部成像能够提供高分辨率的图像， 帮助医生准确判断病变部位和性质。
3 多参数获取
4 适用范围广
磁共振腹部成像可以获取多种参数，如血流 量、灌注强度等，为医生提供更全面的信息。
《磁共振腹部成像》PPT 课件
本课件将为您详细介绍磁共振腹部成像，包括定义、原理、应用领域、优势、 操作流程以及注意事项。
背景介绍
随着医学技术的发展，磁共振腹部成像在诊断和治疗腹部疾病中扮演着重要的角色。
磁共振腹部成像的定义
磁共振腹部成像是一种非侵入性的检查方法，通过磁场和无线电波的相互作用来获取人体腹部器官的高质量图 像。
磁共振腹部成像的注意事项
1 禁忌症
孕妇和心脏起搏器患者等 特定人群应慎重使用磁共 振腹部成像。
2 呼吸控制
在成像过程中，患者需要 按医生的指示进行呼吸控 制，以获来自清晰的图像。3 时间安排
磁共振腹部成像通常需要 较长的时间，患者应合理 安排时间以便保持安静和 舒适。
磁共振腹部成像的原理
磁共振腹部成像ppt课件
求比较高的 解剖部位.如:腹部. • 与SE相比,磁敏感性伪影常较明显,SNR低.
PPT学习交流
14
SPGR序列的图像特点及临床应 用
• 3D扫描肝脏3期
• 3D多时像肝脏 动态增强扫描， 进一步提高分率， 可多角度重建， 有助于小病变的 检出与鉴别
PPT学习交流
15
稳态进动快速成像
• 飞利浦——Balance FEE
磁共振腹部成像
PPT学习交流
1
磁共振成像
（Magnetic Resonance Imaging MRI）
特点：多平面成像，多参数成像，无骨伪影， 分辨率较高。
绝对禁忌症：
心脏起搏器、体内金属异物如瘤
术后金属夹，金属假体。
PPT学习交流
2
M R I成像观察要点
1、T1WI：脑脊液为低信号，T2WI：脑脊液为高信号。 2、脂肪 ：均为高信号。 3、水肿：T1WI为低信号，T2WI为高信号。 4、钙化：大多数情况下为低信号。 5、骨皮质，脑膜均为低信号，血管为流空信号，血流缓慢时
为高信号。 6、气体：均为低信号。
PPT学习交流
3
腹部快速成像序列
• 快速成像序列
• FLASH 或SE（扰相梯度） • TSE （快速自旋回波） • HASTE （单次激发自旋回波） • TRUEFISP （稳态进动快速成 像）
PPT学习交流
4
快速自旋回波
• TSE(turbo spin echo)
PPT学习交流
20
腹部成像的技术要求
像序列
• FLASH 或SE • TSE • HASTE • TRUEFISP
PPT学习交流
21
腹部成像的难点-运动伪影
PPT学习交流
14
SPGR序列的图像特点及临床应 用
• 3D扫描肝脏3期
• 3D多时像肝脏 动态增强扫描， 进一步提高分率， 可多角度重建， 有助于小病变的 检出与鉴别
PPT学习交流
15
稳态进动快速成像
• 飞利浦——Balance FEE
磁共振腹部成像
PPT学习交流
1
磁共振成像
（Magnetic Resonance Imaging MRI）
特点：多平面成像，多参数成像，无骨伪影， 分辨率较高。
绝对禁忌症：
心脏起搏器、体内金属异物如瘤
术后金属夹，金属假体。
PPT学习交流
2
M R I成像观察要点
1、T1WI：脑脊液为低信号，T2WI：脑脊液为高信号。 2、脂肪 ：均为高信号。 3、水肿：T1WI为低信号，T2WI为高信号。 4、钙化：大多数情况下为低信号。 5、骨皮质，脑膜均为低信号，血管为流空信号，血流缓慢时
为高信号。 6、气体：均为低信号。
PPT学习交流
3
腹部快速成像序列
• 快速成像序列
• FLASH 或SE（扰相梯度） • TSE （快速自旋回波） • HASTE （单次激发自旋回波） • TRUEFISP （稳态进动快速成 像）
PPT学习交流
4
快速自旋回波
• TSE(turbo spin echo)
PPT学习交流
20
腹部成像的技术要求
像序列
• FLASH 或SE • TSE • HASTE • TRUEFISP
PPT学习交流
21
腹部成像的难点-运动伪影
3.0T磁共振诊断优势：腹部篇
3.0T磁共振诊断优势：腹部篇3.0T磁共振具有极高的软组织分辨率和信噪比，多种成像方法（T1、T2、脂肪抑制、弥散、动态增强）相互补充，可以综合判断病灶内的成份和血液供应状态，从而判别病灶的良恶性，可以较多排螺旋CT动态增强反映更多的信息。
腹部是实质脏器与空腔脏器相互交叉最集中的部位，也是影像学检查中最易受到伪影干扰、检查技术最复杂的部位，其中呼吸运动、胃肠蠕动对图像质量的影响最为重要，如何减少这些因素的影响是我们努力解决的问题。
下面就一些图例具体展示一下3.0T磁共振在腹部检查中的应用。
一、腹部常用序列：1、呼吸触发脂肪抑制T2序列：优点：发现病灶较为敏感；缺点：容易受呼吸运动及胃肠蠕动的影响，对呼吸不规则的患者，图像质量较差。
可以用屏气快速FSE序列来弥补，但图像信噪比较差。
2、同相位反相位T1加权序列：依据TE回波时间的不同，水及脂肪信号相加即为同相位，水和脂肪信号分离即为反相位，用于评价病灶内是否含有脂肪成分，对评价脂肪肝、肾上腺腺瘤、髓样脂肪瘤具有极高的诊断价值。
呼吸触发脂肪抑制序列：腹壁前后方可见胃蠕动伪影。
同相位图像：TE 2.5 反相位图像：TE 5.83、冠状位快速T2加权序列：主要用于观察肝门部结果，对评价胆总管结石及占位、门静脉血栓、肝门部淋巴结肿大具有非常高的价值。
4、弥散加权（DWI0序列：弥散成像使用了强大的扩散敏感新梯度场，使水分子布朗运动所引起的相位偏移得到累加，从而引起信号强度的下降，实际上是反映组织中水分子运动的成像，在肿瘤组织中，水分子运动受限，从而表现为信号增高，是发现肿瘤性病变最为敏感的序列。
5、LA V A动态增强扫描：需注射磁共振造影剂，3D容积内插超快速扰相GRE 序列，无间隔容积扫描，分为动脉期、静脉期、延迟期三个时相。
动态增强扫描不但可以增加病变的检出率，对于肝脏及腹部病灶的定性诊断也非常有帮助。
冠状位T2序列弥散成像动脉期静脉期延迟期6、胰胆管成像（MRCP）：主要分为两种方法：3D容积采集：获得多层连续的薄层图像，利用MIP进行重建，需要呼吸触发，如果患者呼吸运动不均匀，图像质量差。
腹部磁共振PPT课件
如肠癌、肠息肉等。
