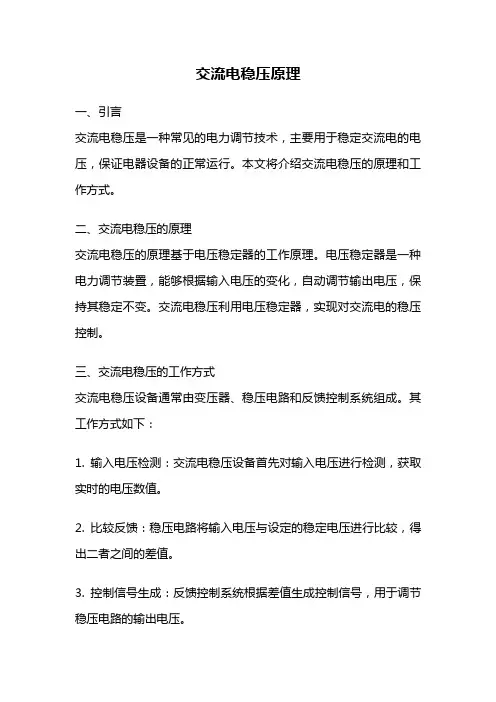

交流电稳压原理
交流电稳压原理一、引言交流电稳压是一种常见的电力调节技术，主要用于稳定交流电的电压，保证电器设备的正常运行。
本文将介绍交流电稳压的原理和工作方式。
二、交流电稳压的原理交流电稳压的原理基于电压稳定器的工作原理。
电压稳定器是一种电力调节装置，能够根据输入电压的变化，自动调节输出电压，保持其稳定不变。
交流电稳压利用电压稳定器，实现对交流电的稳压控制。
三、交流电稳压的工作方式交流电稳压设备通常由变压器、稳压电路和反馈控制系统组成。
其工作方式如下：1. 输入电压检测：交流电稳压设备首先对输入电压进行检测，获取实时的电压数值。
2. 比较反馈：稳压电路将输入电压与设定的稳定电压进行比较，得出二者之间的差值。
3. 控制信号生成：反馈控制系统根据差值生成控制信号，用于调节稳压电路的输出电压。
4. 电压调节：稳压电路根据控制信号调节输出电压，使其趋近于设定的稳定电压。
5. 反馈调整：稳压电路通过反馈机制，实时监测输出电压，并与设定的稳定电压进行比较，进行微调，以保持输出电压的稳定性。
6. 输出电压稳定：通过不断的反馈调整，稳压电路最终将输出电压稳定在设定的值上，从而实现交流电的稳压控制。
四、交流电稳压的应用领域交流电稳压广泛应用于各个领域，特别是对电压敏感的设备和系统。
以下是一些典型的应用领域：1. 工业生产：在工业生产过程中，许多设备对电压的稳定性要求较高。
交流电稳压设备可以保证设备的正常运行，提高生产效率。
2. 通信系统：通信设备对电压的稳定性要求非常高，交流电稳压设备可以有效地保证通信系统的稳定运行，避免信号的干扰和中断。
3. 医疗设备：医疗设备对电压的稳定性要求极高，交流电稳压设备可以确保医疗设备的正常运行，保证病人的安全。
4. 家庭电器：对于家庭电器来说，交流电稳压设备可以避免电压波动对电器的损坏，延长电器的使用寿命。
五、总结交流电稳压原理基于电压稳定器的工作原理，通过对输入电压进行检测、控制信号生成和输出电压调节等步骤，实现对交流电的稳压控制。
交流伺服电机的工作原理
交流伺服电机的工作原理
伺服电机是一种特殊的电动机，它通过对电机的控制器进行反馈控制，实现精确的位置、速度和力矩控制。
以下是伺服电机的工作原理：
1. 传感器反馈：伺服电机系统通常会使用编码器来测量电机的转子位置，并将该信息反馈给控制器。
编码器可以采用绝对编码器或增量编码器，用于提供准确的位置信息。
2. 控制器：控制器是伺服电机系统的核心部件，它接收传感器反馈的位置信号，并根据设定值和反馈值之间的误差来生成控制信号。
控制器可以采用PID控制算法或其他控制算法，以确保输出信号能够精确地调节电机的转速和位置。
3. 动力放大器：控制器生成的控制信号会经过动力放大器，放大器会将低电平的控制信号转换为足够大的电流或电压，以驱动电机。
动力放大器通常具有过载保护功能，以防止电机过载或损坏。
4. 电机：伺服电机是一种特殊设计的电动机，它通常由一个转子和一个固定的定子组成。
控制器通过控制输出信号，调节电机的电流、电压和频率，以驱动转子旋转。
伺服电机通常具有高转矩、高精度和高响应速度的特点。
5. 反馈系统：伺服电机系统中的反馈系统起到提供准确位置信息的作用。
当电机工作时，编码器会不断测量转子的位置，并通过传感器将该信息反馈给控制器。
控制器会根据反馈信号和
设定值之间的误差来调整控制信号，以实现精确的位置控制。
通过以上的工作原理，伺服电机可以实现高精度的位置控制、速度控制和力矩控制。
它广泛应用于工业自动化、机器人技术、医疗设备等领域，为各种应用提供高效、精准的运动控制。
伺服稳压电源电路工作原理
伺服稳压电源电路工作原理
伺服稳压电源电路是一种用于提供稳定输出电压的电路，通常
用于要求高精度和稳定性的电子设备中。
其工作原理可分为三个主
要部分，输入端、控制电路和输出端。
首先，让我们来看看输入端。
输入端通常接收来自交流电源或
直流电源的电压，然后经过整流、滤波等环节将电压转换为稳定的
直流电压。
这样可以确保后续的电路可以得到稳定的电源供应。
其次，我们来谈谈控制电路。
控制电路是整个稳压电源电路的
核心部分，它通过监测输出端的电压，并与设定的参考电压进行比较，然后根据比较结果来调节输出端的电压。
常见的控制方式包括
比例控制、积分控制和微分控制，这些控制方式可以使稳压电源在
负载变化或输入电压波动时快速、准确地调整输出电压，以保持稳
定的输出。
最后，我们来看看输出端。
输出端是稳压电源电路的输出部分，它将经过控制电路调节后的稳定电压输出给所需的电子设备。
输出
端通常还包括过载保护、短路保护等功能，以确保在异常情况下能
够及时切断输出，保护设备和电路。
总的来说，伺服稳压电源电路通过输入端的电压转换、控制电路的精确调节和输出端的稳定输出，实现了对电压的高精度稳定控制，从而满足了对电压稳定性要求较高的电子设备的供电需求。
这种工作原理使得稳压电源广泛应用于各种精密仪器、通信设备、工业自动化等领域。
交流稳压器的工作原理
交流稳压器的工作原理
交流稳压器是一种电子元件，主要用于电路中稳定电压。
它的工作原理是通过变压器、整流器、滤波器和比较器等电路部件，将输入电压转化为稳定的输出电压。
交流稳压器的核心组件是变压器。
变压器将输入电压变换为较低的交流电压，并将其传递给整流器。
整流器将交流电压转化为直流电压，但仍然存在波动和脉动。
因此，需要滤波器进一步处理直流电压，使其更加平稳。
这时，比较器的作用就开始发挥了。
它将输出电压与一个设定的参考电压进行比较，如果输出电压低于参考电压，比较器就会调整电路中的元件，使输出电压恢复到设定值。
这个过程是自动进行的，所以交流稳压器能够保持输出电压的稳定性。
交流稳压器可以分为三种类型：线性稳压器、开关稳压器和混合稳压器。
线性稳压器是最简单的稳压器，它通过调整电路中的元件来消除电压波动。
开关稳压器通过开关元件（如晶体管）控制电路中的电压变化，以达到稳压的目的。
混合稳压器则是两者的组合，能够在保持高效率的同时保持电压稳定。
在实际应用中，交流稳压器被广泛应用于电子设备中，如电脑、手机、音响等。
它们能够稳定输出电压，保证设备正常运转，并保护设备免受电压波动的影响。
总的来说，交流稳压器是一种非常重要的电子元件，能够为电子设备提供稳定的电压输出，保证设备正常运转。
它的工作原理是通过变压器、整流器、滤波器和比较器等电路部件的协同作用，将输入电压转化为稳定的输出电压。
人民电器 TSD系列交流稳压器 产品说明书
TSD 系列交流稳压器产品概述TSD 系列伺服式交流稳压器是针对我国一些地区供电不稳定而影响用电设备正常工作（如空调），它采用了大规模线性和逻辑集成电路组成控制系统，具有功能齐全、造型新颖、豪华、品质优良等特点。
本产品设置了过压指示、欠压指示和保护及延时功能，并能给电路提供过载、短路的保护功能电路，确保了该机的安全供电。
本产品具有效率高、波形失真小，输出电压稳定可靠，自身耗电量极小，可连续工作及全功能保护的优点，可向复印机、电脑、空调、程控电话交换机、工业精密电器、医疗设备、家用电器等设备提供高精度稳定的电源。
产品符合：JB /T 8749.7标准。
主要特点□ JB/T8749.7□ 输出电压的品质高,稳压器可无间断工作，调压过程平稳，无暂态失电现象，输出稳压精度 高为3%，也可按用户要求达到1%；□ 输入电压工作范围宽、负载特性强；□ 功能齐全，具有欠压指示，过压指示及保护，开机短延时功能；□ 采用DZ47高分断小型断路器，对于电路的过载或短路具有良好的保护作用；□ 有市电/稳压切换功能，当市电稳定时可选择直通市电供电；□ 当稳压器用于电网电压特别低的地方，注意有效容量要按比例减少。
其关系见额定容量曲线图1；□ 额定输出电压有220V 和110V ，当选择输出电压为110V 时，输出容量不能超过额定容量的 40%； 当输出110V 和220V 同时工作时，输出总容量也应在额定容量的50%以内；□ 碳刷：采用了新研制成功的高性能，电阻各向导电性强的碳刷,延长了稳压器的寿命。
本机的主要技术指标符合标准；图 1安装接线方法选择靠近接线盒的位置安装，该位置必须具备干燥、易于通风。
□ 把稳压器挂在用膨胀螺钉固定的挂件上。
□ 拉出接线座板，按图接好线路，正确无误后推回座板，拧紧螺钉。
□ 用户选用导线参照表□029□ □ 产品说明书 一份。
□ 产品维修卡 一份。
□ 产品合格证 一张。
□ 塑料防尘袋 一个。
安装挂件 一只。
交流伺服控制器工作原理
交流伺服控制器工作原理交流伺服控制器是现代工业自动化中常用的一种关键设备，它在机械装备和自动化生产线中起着控制、调节和运动控制等重要作用。
其工作原理涉及到电子技术、控制理论、传感器技术等多个方面，下面将从几个方面介绍交流伺服控制器的工作原理。
一、控制原理交流伺服控制器的工作原理基于控制系统理论，其主要目的是根据输入的控制信号，通过反馈回路控制输出的位置、速度或力矩等运动参数。
控制信号一般由PLC（可编程逻辑控制器）、DSP（数字信号处理器）等设备提供，而反馈回路则通过传感器获取被控对象的运动状态，并将反馈信号送回控制器进行比较，从而形成闭环控制。
这种控制原理可以保证被控对象在运动过程中能够快速、精准地达到设定的位置或角度。
二、电机驱动交流伺服控制器通常搭配交流伺服电机一起使用，电机驱动是其工作原理的关键环节之一。
交流伺服电机通常由转子、定子和编码器等部件组成，通过与控制器配套的驱动器将控制信号转换为电流信号，从而驱动电机旋转。
控制器根据编码器的反馈信号来调整输出电流的大小和方向，实现精确、平滑的运动控制。
一些高性能的伺服控制器还利用磁场定位原理来实现更为精密的位置控制，提高系统的动态响应性能。
三、信号处理交流伺服控制器中的信号处理模块起着至关重要的作用，它通过对输入信号进行采样、滤波、放大和数字化处理等操作，将输出信号传递给电机驱动器，并处理来自传感器的反馈信号，以确保系统的稳定性和精度。
信号处理模块还能实现通信接口功能，通过现代通信技术与上位机或其它控制设备进行数据交换和远程监控。
四、软件控制随着科技的不断发展，交流伺服控制器中的软件控制技术日益成熟。
控制器内置了各种运动控制算法和实时操作系统，能够实现复杂的运动路径规划、动态参数调整和运动轨迹的优化控制。
在软件控制方面的不断创新，为交流伺服控制器带来了更高的控制精度和响应速度，使其在精密加工、医疗器械、机器人等领域得到了广泛的应用。
交流伺服控制器的工作原理涉及到电子技术、控制理论和传感器技术等多个领域。
交流伺服电机 原理
交流伺服电机原理
交流伺服电机是一种常见的电机类型，广泛应用于工业机械、自动化设备、机器人等领域。
它具有准确的位置控制、高速响应、高运动精度等特点，因此在许多需要精确控制运动的场合得到广泛应用。
交流伺服电机的工作原理是通过电机驱动控制器中的控制算法，将电机的转动位置与目标位置进行比较，然后通过驱动器向电机供电，调整电机的转速和转矩，使得电机的转动位置逐渐接近目标位置。
控制器中的反馈装置可以提供电机当前的位置、速度等信息，使得控制器能够实时调整驱动信号，使电机稳定在目标位置上。
交流伺服电机主要由电机本体、编码器、驱动器和控制器组成。
电机本体是负责输出转矩和转动运动的部分，通常采用三相交流异步电机。
编码器用于实时检测电机的转动位置，将位置信号反馈给控制器。
驱动器是通过控制电源的电流和电压，提供适当的电能输入给电机，以实现控制电机转动的目的。
控制器则是根据编码器反馈的信息和控制算法，产生适当的驱动信号发送给驱动器。
交流伺服电机的运动控制通常采用闭环控制系统，即通过不断调整目标位置和实际位置之间的误差，使电机的转动达到精确的位置控制。
控制器中的控制算法一般采用PID算法，即比
例-积分-微分算法。
在实际应用中，还可以根据具体的需求进
行参数调整和优化，以实现更精确的控制效果。
总的来说，交流伺服电机通过控制器和驱动器的协作工作，利用编码器反馈信号实时调整驱动信号，从而实现精确的位置控制和运动控制。
它具有响应速度快、定位精度高、动态性能好等优点，成为许多自动化领域不可或缺的核心设备之一。
交流稳压电源的工作原理
交流稳压电源的工作原理交流稳压电源是一种常用的电源设备，可以提供稳定的电压输出。
它的工作原理是通过负反馈控制电路来实现的。
在交流稳压电源中，负反馈控制电路能够对输出电压进行监测，并根据监测结果调整控制信号，从而使输出电压保持在设定值附近。
交流稳压电源的工作原理可以分为三个主要部分：输入电路、控制电路和输出电路。
输入电路主要负责将交流电源转换为直流电源，并对电压进行整流和滤波处理。
控制电路则根据输出电压的变化情况，调整控制信号的幅值和相位，从而控制输出电压的稳定性。
输出电路则将稳定的直流电源输出给负载。
在交流稳压电源中，负反馈控制电路起到了至关重要的作用。
负反馈控制电路通过将输出电压与参考电压进行比较，得到误差信号。
然后，根据误差信号的大小和方向，调整控制信号的幅值和相位，使输出电压逐渐接近参考电压。
当输出电压达到设定值附近时，误差信号几乎为零，控制电路的调整也会趋于稳定，从而实现了对输出电压的稳定控制。
负反馈控制电路通常由比较器、放大器和补偿网络等组成。
比较器负责将输出电压与参考电压进行比较，产生误差信号。
放大器则对误差信号进行放大，以便能够控制输出电路的电压。
补偿网络则用于调整控制信号的相位和幅值，以提高系统的稳定性和响应速度。
交流稳压电源还可以根据具体的应用需求进行设计和优化。
例如，对于大功率输出的电源，可以采用多级负反馈控制电路，以提高系统的稳定性和可靠性。
同时，还可以采用数字控制技术，实现对输出电压的精确控制和监测。
交流稳压电源是一种可以提供稳定输出电压的电源设备。
它的工作原理是通过负反馈控制电路实现的，通过对输出电压进行监测和调整，使输出电压保持在设定值附近。
交流稳压电源在各种电子设备中得到了广泛应用，为电子设备的正常运行提供了可靠的电源支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流伺服式稳压器原理与分析
交流伺服式稳压器电路
电路工作原理：由图可知，它由电压检测比较器和自动调压电路两部分组成。
图中调压变压器T的电压调节范围为160～260V，每一挡的调节范围为5V，因此共设置了21个电压抽头。
电路工作时根据电压检测电路比较后的结果驱动电动机相应工作，并带动滑臂P作相应转动。
通过滑臂P与相应的抽头接触而改变调压变压器T 的匝数比，使输出端电压趋于稳定。
图中运算放大器A1、A2连接方式相同，均将其反相输人端引人参考电压，同相输人端从R5的调节臂引人采样电压，运算放大器A1、A2的输出结果分别由晶体管V1、V2放大后，驱动电动机相应工作。
运算放大器A3用来检测输入电压是否超限，同时还具有延时功能，其工作时由继电器切换控制，以保证电器的安全使用。
变压器T的低压绕组经VD1～VD4、C1、C2整流滤波后输出±12V直流电压，向运算放大器集成块提供工作电源。
运算放大器A、B的采样电压可由R5适当调节。
在市电电压正常时，运算放大器A、B均无输出，V1、V2截止，电动机不转。
同时运算放大器A3也无输出，使V3截止，继电器保持动断状态，调压器“OUT”端输出稳定电压。
当市电电压升高时，低压绕组上的电压也相应升高，运算放大器A1、A2输出高电平，使V1导通，V2截止，电动机顺时针旋转，并带动滑臂P向顺时针方向转动，使输出电压降低，从而在“OUT”端得到稳定电压。
当市电电压下降时，电路工作过程与市电上升时工作过程相反。
元器件选择：调压变压器T可用一般的大功率变压器改制，计算出匝/伏比等有关数据后，绕制时每5V处取出一抽头并做好标记，最后在绕组外包绕上双9V绕组。
变压器T功率应不小于300V·A。
运纂放大器IC采用四运算放大器LM324，电动机为直流12V小电动机，继电器为直流12V小型继电器。
