管道流体的流量计算
管道流体的流量计算流量是指单位时间内通过管道或通道的流体量。
在工程应用中，流量的准确计算对于管道系统的设计、运行和维护至关重要。
本文将介绍管道流体流量计算的基本原理和常用方法。
一、流量计算原理管道流体的流量计算可以采用多种方法，最常用的方法包括质量法和容积法。
在质量法中，流量的计算基于流体通过一个截面的质量。
而在容积法中，流量的计算基于流体通过一个截面的体积。
无论采用何种方法，流量计算的基本原理可以归纳为以下公式：流量 = 截面面积 ×流速其中，流量表示单位时间内通过截面的流体量，截面面积是垂直于流体流动方向的截面的面积，流速表示单位时间内流体通过截面的速度。
二、质量法的流量计算质量法的流量计算是基于流体通过截面的质量变化来进行的。
流量计算公式如下：流量 = 密度 ×截面面积 ×流速其中，密度表示流体的质量单位体积，可以通过实验或参考数据获得。
在实际应用中，常用的质量法流量计算方法包括瞬时流量计算、累积流量计算和平均流量计算等。
1. 瞬时流量计算：通过在管道中安装流量传感器，可以实时监测流速，并结合密度和截面面积，计算得到瞬时流量值。
2. 累积流量计算：通过连续监测瞬时流量值，并进行积分操作，可以得到在某一时间段内的累积流量值。
3. 平均流量计算：通过连续监测瞬时流量值，并进行平均操作，可以得到某一时间段内的平均流量值。
三、容积法的流量计算容积法的流量计算是基于流体通过截面的体积变化来进行的。
流量计算公式如下：流量 = 截面积 ×变化体积 / 变化时间其中，变化体积表示流体通过截面的体积变化，变化时间表示流体通过截面的时间。
容积法的流量计算可以通过不同的方法实现，常用的方法包括涡轮流量计、涡街流量计、电磁流量计等。
1. 涡轮流量计：该流量计利用流体流过装置时产生的转子转动，通过测量转子转速实现流量计算。
2. 涡街流量计：该流量计利用流体流过装置时产生的涡街效应，通过测量涡街频率实现流量计算。
西门子PLC中如何解决流量累积问题
西门子PLC中如何解决流量累积问题问题1：自行编写流量累计程序自行编写流量累计程序的原理，其实就是积分的最原始算法概念，把单位小间隔时间内的瞬时流量乘以单位间隔时间，得到单位小间隔时间内的流量，再把这些小流量累加起来，就的到了累计流量。
在流量累计编程中经常会遇到实数加法问题，实数加法运算的注意事项也应当引起编程人员的重视，请看下例程序（假设其在OB35中被调用，目的为每隔一定时间间隔就累计一次流量）L MD0 //累计流量存储值L MD4 //流量瞬时值+R T MD 0以上的程序是否存在问题？很多人会认为没有问题，但实际情况是此程序在运行一段时间后就将出现错误。
此程序在运行之初是正常的，因为累计流量初始值及流量瞬时值都为一个很小的浮点数，两数相加后，结果正确。
但是当一段时间后，累计流量的数值逐渐增大，当它与瞬时流量的数值相差很远的时候，两者执行加法操作后，瞬时流量的数值将被忽略掉（如9999990.0与0.2做加法操作）。
其实具备计算机常识的人都应当清楚这一点，这是由于浮点数的存储机制造成的，是所有计算机方面编程都需要考虑的问题。
这个问题可以通过使用二次累加或多次累加的方法来解决。
所以在编程时应避免数量级相差太多的浮点数之间进行运算。
很多人反映“加法指令不好用了”，很有可能就是数量级相差很多的实数进行了加法运算。
问题2：累计流量误差问题对于积分算法，取小的矩形对流量进行累计，肯定是矩形划分越细，误差越小，不存在误差是不可能的。
问题3：流量计与PLC构成的系统的误差流量计有多种多样，下面举些例子:1、流量计本身没有累计流量功能，但可以把瞬时流量以模拟量的方式（4-20mA）输出。
此时累计流量的最大误差可以估算为：流量计本身误差* 流量计D/A误差* 模拟量模块A/D误差* PLC流量累计算法误差假设上面所有误差都是1%，则最后的误差约为：4.06%1.01*1.01*1.01*1.01=1.0406对于某些流量计，本身的瞬时流量误差可能就是3%，所以这样的系统累计流量的误差可能还要大些。
关于累积量积算的浅见
流量计累积量积算流量累积的原理如何把瞬时流量(又称流率)经过累加运算为总流量，一般有如下一个公式:瞬时流量×时间＝总流量我们知道，假设一个流量值为5m3/s在1min内不变化，则在这1min内的的总流量为:(5m3/s) * 60s = 300m3现在假设流量变化如下:4m3/s有30 s5m3/s有10 s6m3/s有20 s则在这1min内的的总流量为:(4m3/s)*30s＋(5m3/s)*10 s＋(6m3/s)*20s=290m3假设流量随时都可能变化，那么就不能用上面的公式来计算总流量了。
我们可以按一定的时间间隔采样流量值，然后计算这些值的总和。
流量的采样时间越短，计算的结果就越准确。
请看图2和图3。
在上面2个例子中，曲线下面的区域就是总流量。
采样间隔时间越短，计算误差就越小。
在实际应用中，由于PLC计时器的限制，最短的时间间隔只有0.01s。
然而采样间隔时间越短，计算次数就越多，这样就增加了PLC的程序扫描时间。
我们使用S7-300系列PLC中的OB35中断组织块可以轻松克服上述难题。
另外要考虑的是运算所用到的数据格式。
PLC s7-300数据表按不同的格式和范围来存储不同类型的数据。
有两种文件格式可以选择，一是N文件(整数型文件)，值的范围为-32768到+32767，占1个16位字;因为在累积运算过程中，数的乘积和多次累加值一般都会超出+32767，所以我们尽量不用N文件。
另外是F文件(浮点数文件)，值的范围为±1.175494e-38到 3.402823e+38，占1个32位字。
浮点数在寄存器中32位的空间表示为:S xxxxxxxx mmmmm上面: s=符号x=指数m=尾数可见用浮点数表示的值的十进制有效位数只有7位。
因此，必须考虑有效位数问题。
举例如下: 假设A代表计算的总流量，F代表计算上一次累加的流量，把F加到A上就会计算出一个新的总流量。
在控制器的存储器中，A和F使用浮点数文件格式，有效数字是7位。
流量累积计算共12页文档
假设现场气体流量计仪表位号为 FIT-2101 ，铭牌标注量程 35 - 1000 m3/h，信号输出类型为4-20mA，不管选用何种类型PLC和PLC编程软件，把该现场仪表流量累积通过PLC编程软件实现出来（有DA输入及周期循环累积就可以了）。
应擂者需说明采用何种类型PLC，需要粘贴实现流量累计的PLC程序，同时最好有相应的程序说明。
本周末结贴，三个最优回帖分别获得25MP、15MP、10MP！MP介绍：gongkongMP即工控币，是中国工控网的用户积分与回馈系统的一个网络虚拟计价单位，类似于大家熟悉的QB，1个MP=1元人民币。
MP有什么用？兑换服务：以1个MP=1元来置换中国工控网的相关服务。
兑换现金：非积分获得的MP可兑换等值现金（满100MP后、用户可通过用户管理后台申请兑换）。
总记录数29 总页数1当前页11引用 | 回复| 2010-08-19 08:55:09 1楼永不止步打酱油的路过。
引用 | 回复| 2010-08-19 09:08:53 2楼小楼气体流量计采用模拟量进行累加，进行气体累计的方式不是很可取。
当然这个可以作为一个算法。
引用 | 回复| 2010-08-19 09:15:43 3楼饶歌天然气的计算比较复杂，由于气温、湿度、压力、天然气的纯度都影响积算，今天的擂台题设定在理想标准状态下。
引用 | 回复| 2010-08-19 11:25:50 4楼工控十年采用丰炜VH-20AR PLC，主机自带4AD/2DA，通过读写特殊寄存器操作。
程序中写的是每秒读一次，60秒求一次平均流量（最简单的总和平均，没做细处理），最后做累加。
M0为流量清空按钮。
写的比较简单，只为抛砖引玉，也没调试，有错误是肯定的，欢迎指点。
引用 | 回复| 2010-08-19 11:56:18 5楼云锋采用施耐德Premium系列PLC，配置4AI模块。
程序采集每秒管网实时流量，进行小时累积，处理后得到每小时流量。
流量计量名词术语及定义

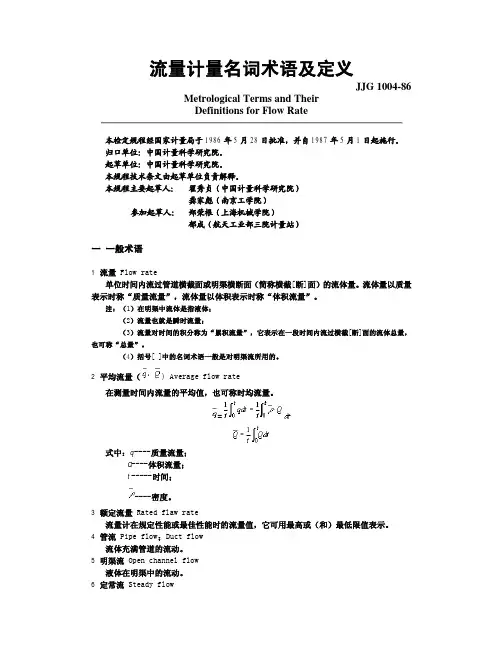

流量计量名词术语及定义JJG 1004-86Metrological Terms and TheirDefinitions for Flow Rate本检定规程经国家计量局于1986年5月28日批准，并自1987年5月1日起施行。
