光伏发电项目验收方案汇流箱、逆变器、电气设备应按照设计要求进行安装，固定牢固，接线正确；汇流箱、逆变器、电气设备的外观应完好无损，无划伤及隐裂现象；汇流箱、逆变器、电气设备应符合现行国家标准《电气装置安装工程低压电器施工及验收规范》的有关规定；逆变器应进行额定容量、效率、功率因数等方面的测试；四）电缆线路安装的验收电缆线路应按照设计要求进行敷设，弯曲半径符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；电缆线路的接头应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；电缆线路的绝缘电阻应符合设计要求；五、验收程序一）验收前准备1、验收前，施工单位应对工程进行自查，确保工程符合设计要求；2、验收前，施工单位应将工程的设计文件、施工记录、检测记录、验收报告等材料整理齐备；3、验收前，施工单位应将工程的有关资料报送给业主单位；二）现场验收1、验收组应对工程进行现场勘察，核对施工单位提供的有关资料；2、验收组应对工程进行逐项检查，对发现的问题及时提出整改要求；3、验收组应对工程进行全面检测，确保工程符合验收标准；三）验收报告1、验收组应对工程进行全面评估，形成验收报告；2、验收报告应包括工程的验收结论、存在的问题及整改要求等内容；3、验收报告应经过验收组成员签字确认后，提交给业主单位；六、验收结果的处理1、如验收结果合格，业主单位应及时进行竣工验收；2、如验收结果不合格，施工单位应在规定时间内整改，并重新申请验收；3、如施工单位不同意验收结果，可向有关部门申请复验。
汇流箱应齐全标识，箱体与支架连接要牢固。
压接铜鼻子要保证其牢固，避免出现松动。
穿接电缆的孔洞需要加装防护圈，多余孔洞要用防火泥封堵，防水锁母要拧紧。
铜鼻子与断路器连接的地方螺丝必须拧紧，并做好标识变与查验。
逆变器外观及主要零部件不应有损坏和受潮现象，元器件不应有松动或丢失。
逆变器的标签内容应符合要求，应标明负载的连接点和极性。

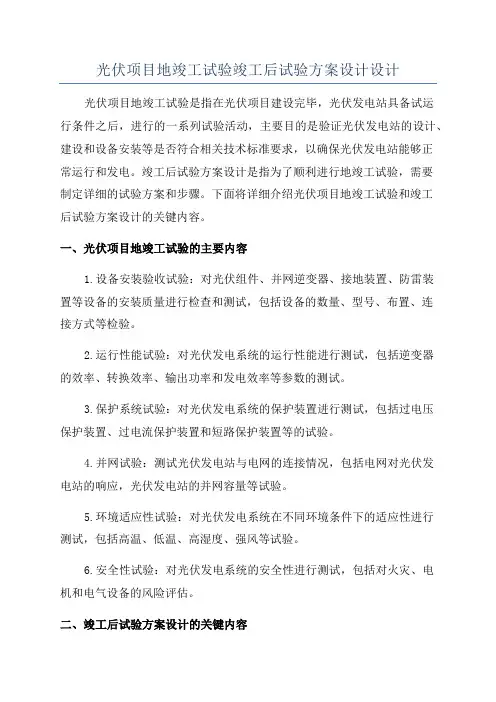

光伏项目地竣工试验竣工后试验方案设计设计
光伏项目地竣工试验竣工后试验方案设计设计光伏项目地竣工试验是指在光伏项目建设完毕，光伏发电站具备试运行条件之后，进行的一系列试验活动，主要目的是验证光伏发电站的设计、建设和设备安装等是否符合相关技术标准要求，以确保光伏发电站能够正常运行和发电。
竣工后试验方案设计是指为了顺利进行地竣工试验，需要制定详细的试验方案和步骤。
下面将详细介绍光伏项目地竣工试验和竣工后试验方案设计的关键内容。
一、光伏项目地竣工试验的主要内容1.设备安装验收试验：对光伏组件、并网逆变器、接地装置、防雷装置等设备的安装质量进行检查和测试，包括设备的数量、型号、布置、连接方式等检验。
2.运行性能试验：对光伏发电系统的运行性能进行测试，包括逆变器的效率、转换效率、输出功率和发电效率等参数的测试。
3.保护系统试验：对光伏发电系统的保护装置进行测试，包括过电压保护装置、过电流保护装置和短路保护装置等的试验。
4.并网试验：测试光伏发电站与电网的连接情况，包括电网对光伏发电站的响应，光伏发电站的并网容量等试验。
5.环境适应性试验：对光伏发电系统在不同环境条件下的适应性进行测试，包括高温、低温、高湿度、强风等试验。
6.安全性试验：对光伏发电系统的安全性进行测试，包括对火灾、电机和电气设备的风险评估。
二、竣工后试验方案设计的关键内容1.试验目标和要求：明确光伏项目地竣工试验的目标和具体要求，包括试验内容、试验方法、试验指标等。
2.试验设备和仪器：列出进行试验所需的设备和仪器，并确保其精确度和有效性。
3.试验步骤和顺序：制定详细的试验步骤和顺序，包括各个试验环节的前后关系和时间安排。
4.试验问题和控制方法：分析可能出现的问题和风险，并制定相应的控制方法，以确保试验过程的顺利进行。
5.试验数据的采集和处理：确定试验数据的采集方法和采集点，以及数据的处理和分析方法。
6.试验结果的评价和判断：根据试验数据和试验指标进行评价和判断，确定试验结果是否符合要求。
光伏项目竣工验收报告最新版
光伏项目竣工验收报告最新版尊敬的领导：根据光伏项目竣工验收的相关要求，我们对项目进行了全面的检查和评估。
现将本次竣工验收的相关情况报告如下：一、项目概况光伏项目位于XX地区，总装机容量为XXX兆瓦。
项目主要包括光伏发电组件、并网逆变器、电缆线路及支架等设备。
项目的主要目标是实现可再生能源的利用，减少对传统能源的依赖，降低环境污染。
二、竣工验收方案1. 验收范围：对项目的建设过程、设备质量、接地系统、运行试验等进行全面检查。
2. 验收依据：光伏项目建设的相关技术规范、法律法规以及合同约定。
3. 验收标准：根据相关规范要求，对项目的建设、设备安装、电站设计等方面进行评估。
三、竣工验收内容及评价1. 光伏电站建设情况评估：a. 设备安装质量：对光伏发电组件、并网逆变器等设备的安装进行了全面检查，未发现明显的质量问题。
b. 电源接入与接地系统：电源接入符合规范要求，接地系统有效保障了电站的安全运行。
2. 设备运行试验评估：a. 阳光辐射数据采集：采用专业仪器对阳光辐射数据进行了采集和分析，数据准确可靠。
b. 发电效率评估：在正常运行条件下，光伏发电组件的发电效率达到了预期设计要求。
3. 建设与环境保护评估：a. 设备配置与资源利用：项目合理配置了光伏发电组件和并网逆变器，高效利用了可再生能源。
b. 环境保护措施：项目实施了噪音、土地资源、生态保护等方面的措施，对周边环境影响较小。
4. 运行监测评估：a. 发电量监测：通过安装监测系统，对发电量进行实时监测，可提供准确的数据支持。
b. 系统运行稳定性评估：项目在运行期间，未发生重大故障，运行稳定可靠。
四、竣工验收结论经过全面的检查和评估，光伏项目的设计与建设符合相关规范要求，设备安装质量良好，环境保护措施到位，运行稳定可靠。
在竣工验收过程中，未发现项目存在重大问题。
基于以上评估结果，我们对光伏项目的竣工验收结论如下：该光伏项目经过正式竣工验收，达到了建设要求，具备正式运行的条件。
9、光伏并网发电项目竣工验收方案
X X有限公司X X兆瓦并网光伏发电项目竣工验收方案建设单位：XXX有限公司编制日期：二〇一X年X月一、工程概况（1）项目名称：XX有限公司XX兆瓦并网光伏发电项目（2）建设单位：XX有限公司（3）设计单位：XX（4）监理单位：XX（5）施工单位：XX有限公司（6）选址：XXX兆瓦并网光伏发电项目位于XX省X市XX，项目所在地距离XX市区约XX公里。
本项目为农光互补地面电站项目，利用太阳能光伏发电无污染零排放的特点，与传统农业种植有机结合，在种植农作物的土地上架设安装光伏太阳能发电装置，它既具有发电能力，又能为农作物提供适宜的生长环境，最大化利用土地价值，以此创造更好的经济效益和社会效益XX光伏电站占地总面积约5000亩，划分为8个区域，本期拟建容量XXMW，年发电量XX瓦时，发电利用小时XX小时。
该电站XX年将在现有土地上续建XXMW光伏电站，最终规模XXMW。
地理位置处于东经XX、北纬XX之间，是XX的交接地带。
根据NASA网站查询，建设地最佳倾斜角为XX，水平面上22年的日平均太阳辐射量约为4.13kWh/㎡/d，即年太阳辐射量为1508.2kWh/㎡。
（7）本期工程计划于XX年8月25日开工建设，计划XXX年12月30日建成投产具备并网条件。
（8）总的设计工艺和方案XX光伏电站全部采用XXWp多晶硅电池组件，电站共设XX个1MWp光伏发电单元。
每个光伏发电单元经汇流后接入X台500kW的并网逆变器，经箱变升压至35kV。
每X台箱式变压器在高压侧并联为一回35KV线路后进入110kV升压站，合计共有X回35kV线路进入110kV升压站。
二、验收依据1 中华人民共和国《工程建设标准强制性条文》（电力工程部分）建标[2011]版2 中华人民共和国《工程建设标准强制性条文》（房屋建筑部分）建标[2013]版3 电力建设工程监理规范DL/T 5434-20094 建设工程质量管理条例（国务院279号令）5 建设工程安全生产管理条例（国务院293号文）6 建设工程勘察设计管理条例（国务院293号文）7 电力建设工程质量监督规定（暂行）电建质监[2005]52号8 关于规范电力建设工程项目质量监督注册手续的通知电建质监[2005]21号9 工程质量监督工作导则建质[2003]162号10 关于电力建设必须严格执行国家基本建设程序的通知国电总[2001]646号11 实施工程建设标准强制性监督规定建设部令第81号[2000]12 电力建设安全健康与环境管理工作规定国电电源[2002]49号13 工程监理企业资质管理规定建设部令第158号[2007]14 建筑业企业资质管理规定建设部令第159号[2007]15 建设工程项目管理规范GB/T 50326-200616 建筑工程施工图设计文件审查暂行办法建设[2000]41号17 建设工程质量检测管理办法建设部令第141号[2005]18 建筑工程检测试验技术管理规范JGJ 190-201019 房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建建[2000]211号20 电力建设房屋工程质量通病防治工作规定电建质监[2004]18号21 电力建设文明施工规定及考核办法电建[1995]143号22 国家重大建设项目文件归档要求与档案整理规范DA/T 28-200223 建设工程文件归档整理规范24 国家电网公司业主项目部标准化手册2010版25 上级批复文件26 工程建设图纸27 光伏系统并网技术要求GB/T 19939-200528 光伏发电站接入电力系统技术规定GB/T 19964-200529 并网光伏发电专用逆变器技术要求和试验方法Q/SPS 22-200730 太阳光伏电源系统安装工程施工及验收技术规范CECS 85 : 199631 光伏发电工程验收规范GB/T 50796-201232 光伏发电工程验收规范-条文说明GB/T 50796-201233 制造商提供的有关技术文件、安装手册（指导书）34 电气装置安装工程电气设备交接试验标准GB 50150-200635 电气安装工程电缆线路施工及验收规范GB 50168-200636 电气安装工程接地装置施工及验收鬼规范GB 50169-200637 电气安装工程盘、柜及二次回路接线施工及验收规范GB 50171-199238 电气安装工程35kV及以下架空电力线路施工及验收规范GB 50173-199239 电气安装工程低压电器施工及验收规范GB 50254-199640 电气安装工程高压电气施工与验收规范GB 50147-201041 电气安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50148-201042 电气安装工程母线装置施工及验收规范GB 50149-201043 建筑电气工程施工质量验收规范GB 50303-200246 电力建设施工及验收技术规范系列标准47 电力建设施工质量验收及评定规程第1部分：土建工程DL/T5210.1-200548 建筑工程施工质量验收统一标准GB 50300-200149 混凝土结构工程工程施工质量验收规范GB 50204-200250 清水混凝土应用技术规程JGJ 169-200951 混凝土质量控制标准GB 50164-199252 混凝土强度检验评定标准GB/T 50164-199253 钢筋焊接及验收规程JGJ18-200354 钢筋机械连接技术规程JGJ 107-201055 建筑桩基技术规范JGJ 94-200856 建筑地基基础工程施工质量验收规范GB 50202-200257 电力工程地基处理技术规程DL/T5024-200558 地下防水工程施工质量验收规范GB 50208-200259 建筑地面工程施工质量验收规范GB 50209-201060 建筑装饰装修工程质量验收规范GB 50210-200161 混凝土外加剂应用技术规范GB 50119-2003三、验收组织机构为了保证本次验收工作的顺利进行，特成立工程竣工验收工作小组，全过程负责组织、协调、安排验收各项工作。
光伏电站竣工试验、验收、资料移交
光伏电站竣工验收、试验、资料移交01 02 0301Q/GDW617-2011请替换文字内容请替换文字内容请替换文字内容DL/T 5210.1-2005DL/T 5161.1~17-20021、施工质量必须满足DL/T 5210.1-2005《电力建设施工质量验收及评定规程第1部分：土建工程》、DL/T 5161.1～17-2002《电气装置安装工程质量验收及评定规程》；2、必须满足Q/GDW617-2011《光伏电站接入电网技术规定》中的所有要求；3、性能试验及所用仪器设备需符合设计要求，试验结果需满足设计要求；4、并网光伏发电工程的竣工验收，除按本竣工验收标准执行外，尚应符合国家现行的有关施工质量验收规范的规定。
成立验收组织机构编制验收方案确定验收时间、验收范围确定验收内容出具验收报告准备验收工具、制定保证安全的措施确定验收标准车辆，开始验收成立验收组织机构为了保证本次验收工作的顺利进行，特成立工程竣工验收工作小组，全过程负责组织、协调、安排验收各项工作。
各组成员分配情况如下：组长：XX—— 一般由发包方项目经理担任副组长：XX—— 一般由建设方、监理方项目经理担任成员：XXXX—— 各专业技术人员组成编制验收方案一般由验收小组编制验收方案，提交副组长、组长审核，签字确认，一般应包含以下几个内容：1、工程概况，包括项目名称、建设单位、设计单位、建立单位、施工单位、地理位置、开工时间、总的设计方案和工艺等信息；2、验收依据；3、验收内容；4、工作安排。
确定验收时间、验收范围验收前应满足以下要求，方可确定验收时间：1.工程施工承包合同及设计要求全部施工完毕；2.土建工程全部质量验收已经结束，并办理了质量验收签证。
个别遗留问题不影响电站的进行；3.电气安装、调试工程已经结束，按照验收规范的规定已能满足电站运行的要求；4.电站各个阵列及公用系统已经全部投运，且试运行达到15天，试运行期间的所有缺陷已全部消除；5.技术文件资料、施工记录、质量检验评定记录完整、齐全并签证完备；6.监理单位对工程进行了竣工预验收和消缺验证，已具备满负荷运行条件；7.电站并网调度协议已签订，电力业务许可证已批复；8.工程环境保护、水土保持和消防系统全部通过相关监管部门的验收，送出线路工程通过电网验收。
光伏发电项目试验检测计划
×××100MW光伏发电项目试验检测计划批准：审核：编写：×××有限公司2022 年 07 月目录第一章工程概况 (1)1 参建单位 (1)2 工程概况 (1)3 编制依据 (1)4 项目实验管理部署 (2)5 试验工作的主要内容 (3)6 主要试验项目 (3)第二章各分部分项工程的检验情况 (3)1 混凝土工程 (3)2 钢筋工程 (4)3回填土 (5)4 结构实体钢筋保护层厚度检测 (5)第三章试验质量保证措施 (6)第四章试验计划 (6)1 钢筋原材料计划 (6)2 基础主体混凝土试块实验计划 (7)3 以上试块留置组数和试块类型均指在正常环境温度下进行施工。
(7)4 建筑电气试验计划 (7)5 其余检测计划 (7)6 电气试验计划 (7)7 土方回填试验计划 (8)第一章工程概况1 参建单位工程名称：×××100MW光伏发电站项目建设地点：×××建设单位：×××有限公司总承包单位：×××有限公司施工单位：×××有限公司监理单位：×××有限公司2 工程概况2.1工程建设规模本项目规划交流总装机容量为 100MW（直流侧 118MW）采用分块发电、集中并网的设计方案。
由 32个3.125MW方阵组成。
在每一个光伏方阵中，太阳能光伏电池组串经串并联后，经过直流汇流箱汇流，然后通过集中式逆变器将直流电转变成交流电，再经一体机升压后送入河清滩汇集1#升压站。
本项目实际共选用 660/650Wp 单晶硅光伏组件178788 块，共118.60992MWp，选用箱逆变一体机 32 台。
本项目全部选用钢支架，支架为固定支架，支架倾角 37°，组件最低点距离地面 0.5m。
光伏发电项目调试计划方案
光伏发电项目调试计划方案1、高压柜试验1.1互感器1.1.11）测量绕组的绝缘电阻； 2）测量绕组的直流电阻；3）测量接线组别和极性；4）误差测量；1.1.2支柱绝缘子1)测量绝缘电阻；2）交流耐压试验；试验电压42kV1分钟。
1.1.3避雷器1)测量绝缘电阻；2）测量直流泄露电流；3）检查放电计数器动作情况及临视电流表指示。
1.1.4干式电力变压器交接试验1.1.4.1测量绕组连同套管的直流电阻采用QJ44双臂电桥测量，测量应在各分接头的所有位置上进行。
本工程变压器，各相测得值的相差值应小于平均值的2%，线间测得值的相差值应小于平均值的1%。
变压器的直流电阻值与同温度下产品出厂实测值比较，相应变化不应大于2%。
1.1.4.2检查所有分接头的变压比采用QJ35变压比电桥测量，本工程变压器分接头的变比与产品出厂铭牌数据相比，应无明显差别，电压调节切换应符合变压比的规律。
变压器变比误差在额定分接头位置不得超过±1%铭片标称值。
1.1.4.3检查变压器的三极结线组别和极性检查采用QJ35变压比电桥测试，其结线组别和极性必须与设计及出厂铭牌上的标记和外壳上的符号相符。
1.1.4.4测量绕组连同套管的绝缘电阻、吸收比或极化指数采用2500V兆欧表和1000V兆欧表测量，其绝缘电阻值不应低于出厂试验值的70%。
吸收比为60S/15S的比值，在规定的湿度范围内和常温下不应小于1.3，线绝缘层应完整，无缺损变位现象。
1.1.4.5变压器温度控制装置试验按照产品说明书进行调整整定，手动启动通风应正常自动启动按照设定值应工作正常，超温报警及超温跳闸保护应符合招标文件及设计图纸要求。
1.1.4.6变压器保护装置调试变压器保护装置整定值应符合设计及供电局的规定，操作及联动试验应正确，联锁保护信号：有过流及速断，零序电流、超温报警及跳闸开关状态，其动作、报警和指示应正确。
1.1.4.7额定电压下的冲击合闸试验在额定电压下对变压器冲击合闸试验应进行5次，第一次受电后持续时间应大于10min，变压器应无异常现象，冲击合闸宜在变压器的高压侧进行，每次间隔时间宜为5min。
