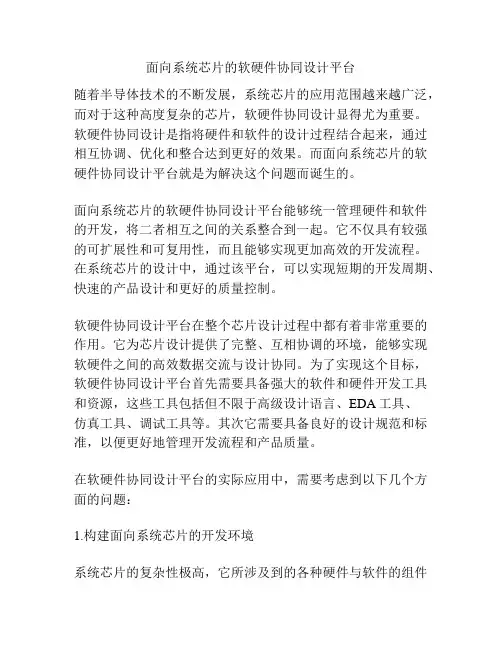

面向系统芯片的软硬件协同设计平台
面向系统芯片的软硬件协同设计平台随着半导体技术的不断发展，系统芯片的应用范围越来越广泛，而对于这种高度复杂的芯片，软硬件协同设计显得尤为重要。
软硬件协同设计是指将硬件和软件的设计过程结合起来，通过相互协调、优化和整合达到更好的效果。
而面向系统芯片的软硬件协同设计平台就是为解决这个问题而诞生的。
面向系统芯片的软硬件协同设计平台能够统一管理硬件和软件的开发，将二者相互之间的关系整合到一起。
它不仅具有较强的可扩展性和可复用性，而且能够实现更加高效的开发流程。
在系统芯片的设计中，通过该平台，可以实现短期的开发周期、快速的产品设计和更好的质量控制。
软硬件协同设计平台在整个芯片设计过程中都有着非常重要的作用。
它为芯片设计提供了完整、互相协调的环境，能够实现软硬件之间的高效数据交流与设计协同。
为了实现这个目标，软硬件协同设计平台首先需要具备强大的软件和硬件开发工具和资源，这些工具包括但不限于高级设计语言、EDA工具、仿真工具、调试工具等。
其次它需要具备良好的设计规范和标准，以便更好地管理开发流程和产品质量。
在软硬件协同设计平台的实际应用中，需要考虑到以下几个方面的问题：1.构建面向系统芯片的开发环境系统芯片的复杂性极高，它所涉及到的各种硬件与软件的组件数量较多，而且它们之间的协作关系也非常复杂。
因此，软硬件协同设计平台必须提供基于高级设计语言的软硬件协同设计方法、能够支持系统芯片的硬件、软件、操作系统和外围设备之间的交互的总线语言以及可扩展的硬件平台等等。
2.优化产品设计的开发流程软硬件协同设计平台可以大大简化产品设计的开发流程，例如可以将硬件和软件仿真/验证过程整合起来，通过硬件仿真验证所设计的硬件功能是否符合规范，通过软件仿真验证软件与硬件集成后的主流程逻辑是否正确。
这样可以在芯片正式实现前以个人计算机上消除硬件故障和软件漏洞，大大缩短了开发的周期，降低了开发成本。
3.维护系统芯片的可重用性一个良好的软硬件协同设计平台需要具备与其他不同芯片设计平台协作的能力，也就是说它应该具备更高的可重用性和可扩展性。

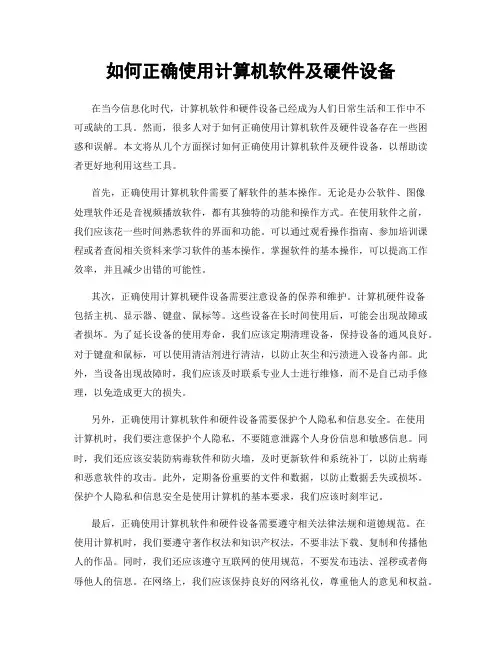

如何正确使用计算机软件及硬件设备
如何正确使用计算机软件及硬件设备在当今信息化时代，计算机软件和硬件设备已经成为人们日常生活和工作中不可或缺的工具。
然而，很多人对于如何正确使用计算机软件及硬件设备存在一些困惑和误解。
本文将从几个方面探讨如何正确使用计算机软件及硬件设备，以帮助读者更好地利用这些工具。
首先，正确使用计算机软件需要了解软件的基本操作。
无论是办公软件、图像处理软件还是音视频播放软件，都有其独特的功能和操作方式。
在使用软件之前，我们应该花一些时间熟悉软件的界面和功能。
可以通过观看操作指南、参加培训课程或者查阅相关资料来学习软件的基本操作。
掌握软件的基本操作，可以提高工作效率，并且减少出错的可能性。
其次，正确使用计算机硬件设备需要注意设备的保养和维护。
计算机硬件设备包括主机、显示器、键盘、鼠标等。
这些设备在长时间使用后，可能会出现故障或者损坏。
为了延长设备的使用寿命，我们应该定期清理设备，保持设备的通风良好。
对于键盘和鼠标，可以使用清洁剂进行清洁，以防止灰尘和污渍进入设备内部。
此外，当设备出现故障时，我们应该及时联系专业人士进行维修，而不是自己动手修理，以免造成更大的损失。
另外，正确使用计算机软件和硬件设备需要保护个人隐私和信息安全。
在使用计算机时，我们要注意保护个人隐私，不要随意泄露个人身份信息和敏感信息。
同时，我们还应该安装防病毒软件和防火墙，及时更新软件和系统补丁，以防止病毒和恶意软件的攻击。
此外，定期备份重要的文件和数据，以防止数据丢失或损坏。
保护个人隐私和信息安全是使用计算机的基本要求，我们应该时刻牢记。
最后，正确使用计算机软件和硬件设备需要遵守相关法律法规和道德规范。
在使用计算机时，我们要遵守著作权法和知识产权法，不要非法下载、复制和传播他人的作品。
同时，我们还应该遵守互联网的使用规范，不要发布违法、淫秽或者侮辱他人的信息。
在网络上，我们应该保持良好的网络礼仪，尊重他人的意见和权益。
遵守法律法规和道德规范，可以营造一个良好的网络环境，也能够避免自己陷入法律纠纷。
嵌入式系统开发中的硬件与软件协同方法
嵌入式系统开发中的硬件与软件协同方法嵌入式系统是指在特定的硬件平台上，运行特定的应用软件，实现特定功能的系统。
随着科技的不断发展，嵌入式系统在各行各业都得到了广泛应用，包括智能手机、汽车、家电等等。
在嵌入式系统的开发过程中，硬件与软件之间的协同配合是相当重要的。
本文将介绍嵌入式系统开发中常用的硬件与软件协同方法。
硬件与软件协同开发的目标是确保硬件和软件在嵌入式系统中的功能和性能完美契合，同时提高开发效率和降低成本。
具体来说，硬件与软件的协同开发主要有以下几种方法：1. 硬件描述语言（HDL）和软件模拟器的使用硬件描述语言（HDL）是一种用于描述嵌入式硬件设计的专用语言，例如VHDL和Verilog。
通过使用HDL，开发人员可以对嵌入式系统的硬件进行建模和仿真。
软件模拟器可以执行HDL描述的硬件模型，并提供仿真结果。
使用HDL和软件模拟器可以在硬件设计的早期阶段进行系统功能和性能验证，减少硬件开发中的错误和调试时间，提高开发效率。
2. 硬件和软件的并行开发硬件和软件的并行开发是一种常见的协同开发方法。
在该方法中，硬件设计团队和软件开发团队同时进行设计和开发工作。
硬件设计团队负责设计和验证硬件电路，软件开发团队负责编写和测试软件代码。
并行开发可以缩短产品的开发周期，提高整体系统的性能和可靠性。
3. 硬件和软件的联合仿真硬件和软件的联合仿真是一种将硬件和软件集成到同一个仿真环境中进行验证的方法。
在联合仿真中，硬件电路和软件代码被一起加载到仿真工具中，进行系统级的验证和调试。
通过联合仿真，可以更好地检测到硬件和软件之间的接口问题，减少设计错误的风险，并提高系统的稳定性。
4. 硬件和软件的快速原型开发快速原型开发是一种将硬件和软件快速集成为原型系统的方法。
在此方法中，硬件和软件分别进行原型开发，并尽早集成在一起进行测试和验证。
快速原型开发有助于发现和解决系统集成过程中的问题，并加速产品的上市时间。
5. 硬件和软件的迭代开发硬件和软件的迭代开发是指通过多次迭代改进系统的开发过程。
开发时的软硬件环境和运行时的软硬件环境分别是什么
开发时的软硬件环境和运行时的软硬件环境分别是什么
软硬件环境在开发和运行时是两个不同的概念。
1.开发时的软硬件环境：
1)软件环境：指的是用于开发软件的工具、平台和库。
例如，
开发人员可能使用特定的集成开发环境（IDE）或文本编辑器来编写代码，使用调试器来调试程序，并使用版本控制系统来管理代码。
此外，还可能使用模拟器、仿真器或开发板等工具来模拟或测试目标硬件设备。
2)硬件环境：指的是在开发过程中使用的计算机或服务器硬
件。
这包括处理器、内存、硬盘、输入输出设备等。
2.运行时的软硬件环境：
1)软件环境：指的是应用程序运行时所需的软件组件和操作
系统环境。
例如，在嵌入式系统中，软件环境可能包括操作系统、运行时库、驱动程序等。
2)硬件环境：指的是应用程序实际运行的目标硬件设备。
这
可以是嵌入式设备、服务器、移动设备或其他类型的计算机系统。
★需要注意的是，在开发时的软硬件环境中，开发人员使用的工具和平台可能与最终运行时的软硬件环境有所不同。
★在开发过程中，通过模拟、仿真或测试硬件设备的方式来进行开发，而在实际运行时，应用程序将在目标硬件设备上运行。
★了解软硬件环境并根据其特定要求进行开发和调试是确保应用程序在目标平台上正常运行的关键。
★因此，开发人员需要适应不同的软硬件环境，并确保他们的代码能够在预期的运行时环境中正确运行。
教师教育教学软硬件配置与使用方案
教师教育教学软硬件配置与使用方案1. 引言教育是国家未来发展的基石，而教师则是教育事业中最重要的组成部分。
为了提升教师的职业素养和教学水平，教育部门需配置适当的软硬件设备，并制定合理的使用方案。
本文将探讨教师教育教学软硬件配置与使用方案。
2. 教师教育软件配置教师教育软件是提升教师专业素养和教学能力的重要工具。
首先，学校应配备教师培训平台，包括在线课程、教学资源库等。
同时，学校还应提供专业教育管理软件，用于教师教育的课程安排、考核、评估等。
3. 教师教学软件配置教师教学软件是帮助教师提升课堂教学效果的关键。
学校应向教师提供教育教学软件，如课件制作软件、互动教学软件等。
这些软件能够更好地激发学生学习的兴趣，提高课堂互动和参与度。
4. 教师教育硬件配置除了软件配置，教师教育还需要合适的硬件设备来支持。
首先，学校应提供教师培训室和教育实验室，其中包含计算机、投影仪、打印机等设备。
此外，学校还应配备专门的教育设备，如虚拟实验器材、多媒体设备等，帮助教师进行教育研究和实践。
5. 教师教学硬件配置教学硬件设备对于提升教师教学质量至关重要。
学校应向教师提供适当的硬件设备，如一体机、平板电脑等。
这些设备便于教师随时随地进行教学，同时也方便学生的学习和交流。
6. 方案实施教师教育教学软硬件配置与使用方案的实施需要各方共同努力。
学校、政府、教育部门等相关部门应协同合作，制定明确的实施计划，并确保资金的充足。
教师应接受相关的培训，了解并熟练使用相关软硬件设备。
7. 制定评估标准为了评估教师教育教学软硬件配置与使用方案的有效性，需要制定相应的评估标准。
评估可以包括学生学习成绩的提升、教学效果的改善等。
同时，还可以通过问卷调查等方式收集教师和学生的意见，对方案进行优化和改进。
8. 效果分析通过对教师教育教学软硬件配置与使用方案的实施和评估，可以进行效果分析。
分析可以从教师的专业素养提升、学生学习兴趣提升、教学质量改善等多个角度进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实 验 报 告实验日期： 学 号：姓 名：实验名称：软硬件平台的使用 总 分：一、实验原理1、介绍多位数码管显示电路由显示字符的段选线和选通数码管的位选线控制，各位数码管共为8位的电路结构，使得同一时刻选通的各位数码管显示字符。
通过采用动态扫描显示方式，只要美味数码管显示间隔足够短，由于人眼视觉暂留效应及数码管余晖特性，观察同时显示本位字符。
2、方法利用Quartus II 完成三位数码管显示电路的逻辑设计，通过模4计数器引入时钟频率、2-3译码器将频率代码二位制转化为三位制、3选1多路选择器将数据选择性输出即控制位选、7段译码器将数据选择性输出即控制段选，通过波形仿真及硬件实验箱验证设计。
产生时钟信号 00 01 10 11 选择一组信号二、实验设计①模4计数器②3选1多路选择器 ③2-3译码器④7段译码器（自行编程） ⑤下载后测试1、工程建立（以模4计数器为例）以模4计数器为例，详细介绍基于原理图输入的quartusII 工程设计过程：创建工程文件、编辑设计图形、编译综合、仿真验证、管脚配置、编程下载、硬件验证测试等。
（1）指定工程文件名模4计数器 2-3编译器确定位选 3选1多路选择器 7段译码器 确定段选选择File→New Project Wizard。
在弹出的对话框中分别输入新建工程所在的文件夹，且名称、工程名称和顶层实体名称保持一致点击Next按钮，在此对话框中可以设置添加的文件或者库，按提示操作。
完成后，单击Next按钮。
（2）选择目标器件，可在device中设置单击Next按钮。
（3）工程创立结束查看设置信息是否正确，正确，则单击Next。
2、原理设计（1）模4计数器：产生周期性时钟信号“00”“01”“10”“11”，并亮灯；（2）2-3编译器：将二位信号转化为三位信号进行段选；（3）3选1多路选择器：输出其中一条的信号；（4）7段译码器：通过控制段选输出数字。
由于软件中“7499”7段译码器无法输出“A”“B”“C”“D”“E”“F”“G”，因此这里用VHDL语言自行编辑代码，得出符合要求的7段译码器。
代码如下：library IEEE;use IEEE.std_logic_1164.all;entity BcdTo7Seg isport(dout:in STD_LOGIC_VECTOR(3 downto 0);q:out STD_LOGIC_VECTOR(6 downto 0));end BcdTo7Seg;architecture BcdTo7Seg_arch of BcdTo7Seg isbeginq<= "1111110"when dout="0000"else"0110000"when dout="0001"else"1101101"when dout="0010"else"1111001"when dout="0011"else"0110011"when dout="0100"else"1011011"when dout="0101"else"1011111"when dout="0110"else"1110000"when dout="0111"else"1111111"when dout="1000"else"1111011"when dout="1001"else"1110111"when dout="1010"else"0011111"when dout="1011"else"1001110"when dout="1100"else"0111101"when dout="1101"else"1001111"when dout="1110"else"1000111";end BcdTo7Seg_arch;顶层电路原理图：3位数码管扫描电路：三、波形仿真网格大小100ns结束时间2μs（1）功能仿真①②③④⑤①：时钟信号初始输出“00”；②：时钟信号持续输出“00”，并于150ns处跳变输出至“01”；③：时钟信号持续输出“01”，并于250ns处跳变输出至“10”；④：时钟信号持续输出“10”，并于350ns处跳变输出至“11”；⑤：时钟信号持续输出“11”，并于450ns处跳变输出至“00”；（2）时序仿真数码管段选数码管位选以组为单位输入信号仿真结论：时序仿真相比于功能仿真发生延迟，使得信号变化略微得不稳定，但基本保持一致。
时钟信号由clk输入之后，由bsg[2..0]选择信号使得每一次亮一个数码管，之后din0、din1、din2分别输入数字，即数码管亮的数字，最后由q[7..0]选择信号执行数码管的明亮情况，完成实验。
周期显示位选bsg[2..0] 段选q[7..0]0~T PIN_100 100 0110000T~2T PIN_101 010 *******2T~3T PIN_102 001 1111001四、管脚分配（1）3选1多路选择器PIN_72 -to d0[3]PIN_73 -to d0[2]PIN_78 -to d0[1]PIN_79 -to d0[0]PIN_80 -to d1[3]PIN_81 -to d1[2]PIN_82 -to d1[1]PIN_83 -to d1[0]PIN_86 -to d2[3]PIN_87 -to d2[2]PIN_88 -to d2[1]PIN_89 -to d2[0]PIN_30 -to dout[3]PIN_29 -to dout[2]PIN_28 -to dout[1]PIN_27 -to dout[0]PIN_92 -to sel[1]PIN_95 -to sel[0]（2）2-3译码器PIN_100 -to bsg[2]PIN_101 -to bsg[1]PIN_102 -to bsg[0]（3）7段译码器PIN_51 -to qaPIN_49 -to qbPIN_48 -to qcPIN_47 -to qdPIN_46 -to qePIN_44 -to qfPIN_43 -to qg（4）模4计数器PIN_125 -to clk结论：下载验证结果与管脚分配保持一致。
五、思考题（1）Quartus软件如何复用Maxplus工程文件？答：通过转换工程文件的版本，即将Maxplus工程文件移至Quartus文件夹中，然后在软件中的symbol---library----others中调用即可。
（2）如何获取工程所占用资源情况（逻辑单元和管脚）？答：逻辑单元即View---Utility---Project NAvigator;管脚即Assignments---Pins。
（3）图形输入法时有哪些方法提高连线效率？答：直接画出总线，而不是用单线一一连接。
（4）解释功能仿真和时序仿真流程是什么？区别在哪？答：功能仿真先产生功能仿真网表，再对仿真进行设置，形成波形激励文件，启动功能仿真，对所创建的逻辑进行的验证其功能是否正确；时序仿真进行仿真设置，形成波形激励文件，完成目标器件选择和管脚分配，执行全编译，启动时序仿真，对电路行为作出估计判断。
时序仿真加载到仿真器的设计包括基于实际布局布线设计的最坏情况的布局布线延时，并且在仿真结果波形图中，时序仿真后的信号加载了时延，而功能仿真没有。
（5）如何解决下载电缆（Byteblaster）不能下载的问题？答：检查芯片型号与实际使用的芯片型号是否一致；检查管脚分配情况是否一致；检查Byteblaster是否插入情况；检查管脚分配后是否进行编译；检查芯片各边例如VCC，GND是否正常；检查Byteblaster的连线情况。
六、实验日志1、运行至mux4-3-1，编译无法通过其原因是工程名与顶层实体名不同，将文件名改为mux4_3_1后，顺利通过编译并运行；2、想调整显示数码管的位置，一直无法实现，直至在修改管脚后进行编译，顺利实现显示数码管位置的改变；3、完成顶层bdf文件的制作后，按步骤进行，无法出现最终的仿真图，通过在管脚分配进行全编译，顺利解决问题；4、在时序仿真图中，段选的二进制代码为常量，其原因是忘记对din0、din1、din2进行命名，顺利解决问题；疑问：为什么00的代码段要比01、10、11的都要长？七、实验总结没学过数字设计的相关知识，在进行试验中还是相当吃力的，后来经过一段时间的摸索，掌握了其中的一些知识后，变得容易许多了，可能也会加强我在学习相关理论知识的理解程度。
不管是画图还是敲写代码，一定要认真，学会了一步一步的仿真，看结果，从而找出问题的所在，进一步锻炼了自己的耐心。
下载验证的过程让我重新熟悉了计数器、译码器以及数码管显示的设计，更激发了我对电路板操作使用的兴趣，加深了我对EDA的认识。
