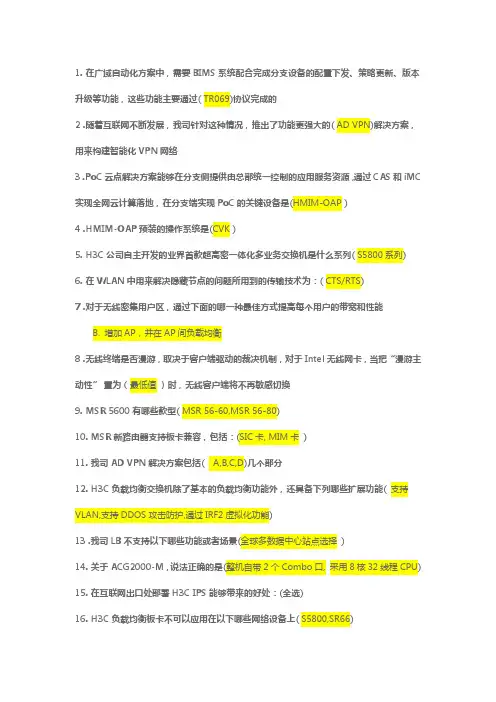

华三网络售前解答
1. 在广域自动化方案中，需要BIMS系统配合完成分支设备的配置下发、策略更新、版本升级等功能，这些功能主要通过( TR069)协议完成的2 .随着互联网不断发展，我司针对这种情况，推出了功能更强大的( AD VPN)解决方案，用来构建智能化VPN网络3 .PoC云点解决方案能够在分支侧提供由总部统一控制的应用服务资源，通过CAS和iMC 实现全网云计算落地，在分支端实现PoC的关键设备是(HMIM-OAP )4 .HMIM-OAP预装的操作系统是(CVK )5. H3C公司自主开发的业界首款超高密一体化多业务交换机是什么系列( S5800系列)6. 在WLAN中用来解决隐藏节点的问题所用到的传输技术为：( CTS/RTS)7 .对于无线密集用户区，通过下面的哪一种最佳方式提高每个用户的带宽和性能B. 增加AP，并在AP间负载均衡8 .无线终端是否漫游，取决于客户端驱动的裁决机制，对于Intel无线网卡，当把“漫游主动性”置为（最低值）时，无线客户端将不再敏感切换9. MSR 5600有哪些款型( MSR 56-60,MSR 56-80)10. MSR新路由器支持板卡兼容，包括：(SIC卡, MIM卡)11. 我司AD VPN解决方案包括( A,B,C,D)几个部分12. H3C负载均衡交换机除了基本的负载均衡功能外，还具备下列哪些扩展功能( 支持VLAN,支持DDOS攻击防护,通过IRF2虚拟化功能)13 .我司LB不支持以下哪些功能或者场景(全球多数据中心站点选择)14. 关于ACG2000-M，说法正确的是(整机自带2个Combo口,采用8核32线程CPU)15. 在互联网出口处部署H3C IPS能够带来的好处：(全选)16. H3C负载均衡板卡不可以应用在以下哪些网络设备上( S5800,SR66)17. 防火墙的主要应用场景包括哪些( 网络边界安全防护,远程VPN接入)18. 通常防火墙划分的区域有( 受信区域,不受信区域,DMZ区域)19. H3C IPS具备哪些高可靠性(H3C IPS具备软件二层回退功能,H3C IPS具备掉电保护机制)20. 通过安全插卡产品形态实现按需防护对客户有何好处( 简化整网安全策略,有效降低安全服务区负载,不需要安全处理的业务)21.支持POE+的机型包括以下哪些( C4500,S7500E)22. 下面哪些产品属于CLOS架构的交换机(全选)23. CISCO vpc不支持以下哪些功能(单一IP管理,免VRRP )24. WLAN施工前的规划主要包括(全选)25.频率间的干扰可分为( 同频干扰) 和( 邻频干扰)26. 瘦AP上电后，通过哪些方式可以获得AC的IP地址(全选)27.在Fit AP二层注册方式中，AC查看AP状态是Idle状态，可能的原因是(全选)28.WLAN基站常使用的天线有两种类型（全向天线,定向天线）29.今年推出的12500-X新产品有哪些款型(12510-X,12516-X )30. 125三代新增哪些大规格高密单板(全选)31. 下面哪几款产品为前后通风设计(全选)32. 以下产品中支持数据中心新特性（例如FCOE、TRILL等）的是(S5820V2-52Q，S5830V2-24S，S5820V2-54QS-GE )33. S6300系列交换机可批量供货的时间点为( 2014年Q1)34. 125三代产品支持纵向虚拟化VCF功能(否)35 100G平台设备指每槽位单向带宽≥100Gbps，哪些设备是100G平台设备(CR16K，SR88-X，SR88-X，SR88-X-S，SR6604-X )36 .在运营级Bras项目中，决定每个板卡用户接入数主要取决于什么(每板队列数)37. 以下接入方式中需要客户端的是(PPPoE)38. 低端路由器针对HW产品最强的竞争方式是(全千兆路由交换一体款型)39. SR8800-X支持四种母板，如果华为引导高密度万兆需要通过子母卡方式提供，我们的应对之策是用哪种板卡( MPEX-1304，SPEX-1504)40. 以下设备可以作为BAS的包括( CR16K，SR88-X，SR88-X-S)41.哪款型号的天线可以与450M的X分室内精细化覆盖方案配合(ANT-2503CM)42. 同时具备12个千兆光口、12个千兆电口和4个万兆口的盒式无线控制器是(WX5540E)43. S10500交换机如果采用了V7引擎，那么无线控制器业务板应选择BOM编码为(0231A1GH(LSUM3WCMD0))44. 以下哪些款型属于华为企业网WLAN室内放装款型(AP5010系列，AP6010系列，AP7010系列)45 .H3C Rouge检测描述正确的有(支持基于厂商OUI，可以检测到Rouge AP，我司是业内唯一可以实现监)46. 关于美化天线ANT-2503CM，下列说法正确的是(属于全向天线，支持2.4GHz和5GHz双频同时使用)47.我司室外型宏基站WA2620X-AGNP的防雷技术不包括(电源口，天馈口，避雷针)48 云安全需求包括(云的接入，差异化，云计算，虚拟化)49.H3C SR66系列路由器上能够适配的安全插卡有(FW，SSL，IPS，ACG)50. 广域总体部署的特点是(分层、分区建设)51. 深度流量净化包括哪些净化方式(静态流量净化)52. 通过安全虚拟化，可实现不同区域不同的安全策略，管理、资源相分离(正确)53.广域网分支节点的准入认证是通过防火墙功能的(Portal认证)54.下列天线中，可以与AP -WA4620E配合，实现单频1.3Gbps速率的是(ANT-5011P-M3，ANT-2503C-M6，ANT-2506V-M6-E)55. SR88-X的BAS板卡包括(SPEX-1204，SPEX-1504)56.SR6600系列路由器高密度以太网板（SAP）板子，适配以下哪款主控（RSE-X1）57.新MSR路由器支持的单板最大GE接口数量是（24）58.针对多出口组网，MSR提供新的（UCMP）方案帮助解决带宽利用不充分的问题59.在OSI 七层参考模型中，可以完成加密功能的是（表示层）60 .下列哪种标准不支持WPA认证（802.11）61.八木天线又称YAGI天线，它属于（定向天线）62.以下不属于IEEE802.11无线局域网工作组中的MAC部分的是（802.11a）63.H3C SecPath F1000系列免费内置IPSec VPN功能，性能高，VPN容量大，适合做（VPN网络中心节点）64.FIB表是（最优路由，由路由表，与路由协议）65. PPP协议常用于哪些接口（全选）66 目前SR66（SR6600和SR6600-X）系列路由器的HIM子卡分全高和半高两种形态，以下哪款子卡为半高子卡（HIM-TS8P，HIM-4G4P，HIM-8GBP-V2）67. H3C路由器产品即将推出国密卡功能，以下支持国密卡功能（MSR，SR66）68. MSR针对3G安全问题有哪些防护措施（物理安全，数据安全，接入安全）69. 解决视距问题和FRESNEL区问题可以通过以下方法：（全选）70. 下列关于802.11n的描述，正确的是（802.11n，HT信道将两个，HT20模式）71.S7500E系列高端多业务路由交换机都支持哪种端口形态的接口板卡（全选）72.H3C S5800系列一体化多业务“mini”小机框设备，支持哪种类型多业务板卡（FW，IPS，WSM）73.负载均衡包括哪些内容（L4，L7，链路，全局）74.以下说法正确的是：（H3C在2005年，2009年，H3C IPS在中国电信）75.关于L1000-A，以下说法正确的是：（支持12个，针对HW，4G吞吐量）76.H3C负载均衡做链路负载均衡时，出口链路故障探测有哪些方法（ICMP，TCP）77.服务器负载均衡设备核心的核心技术是什么（调度分发算法，会话保持算法，健康检测算法）78.H3C ACG系列产品特色功能有：（保障关键业务，可实现峰值带宽，可按照地域）79.125-X目前有哪些类型单板（全选）80. H3C 9800系列产品包含哪些单板（12端口40G，24端口万兆）81.H3C 数据中心满足前后通风和内置双电源的万兆接入有哪些产品（5820V2，S6300，5830V2）82.125-X单板目前最高密度40G端口数量是多少（24）83.NE20E-S不支持以下哪类接口（RPR、ATM）84.SR88路由器的发布时间是（2005年）85.以下接入方式不能跨三层组网的是（PPPoE）86.对于CR16K下面那些板卡具备Bras功能（SPE-3020，4端口10GE）87.SR88-X配置了一块8端口万兆板卡，如果要达到线速转发，需要配置多少块交换网板（4块B类，4块D类）88.华为自宣称无阻塞交换架构，我们应该如何引导（此架构，带业务）89.虚拟化MDC技术的核心思想是（复用,隔离,弹性）90.CR16K的BAS板卡包括（SPE,SPEX,SPC）91.关于基于WIFI的定位，说法正确的是：（我司主推的定位技术是指纹定位）92.H3C WA4620i-ACN内置多少根智能天线（24）93.要实现“对于某些安全级别要求较高的终端，只能连接内网。
H3C交换机产品及技术概述
S3600EI
S3610
S3600SI
S3100SI
3
E系列教育专用交换机
E328/E352
E126A/E152 E126-SI
智能弹性接入交换机
• 基本三层功能（静态/RIP） • 24/48*10/100/M • +（2SFP+2GT）/4SFP • IRF弹性堆叠扩展 • 8个硬件队列 •ARP入侵检测 •SP/WRR/WFQ队列调度 •4K VALN •64K带宽粒度
千兆接入交换机
•无风扇静音设计 •24*10/100M+2GT（2SFP） •4个硬件队列 •WFQ队列调度 •256VLAN •64K带宽粒度 •WEB网管
定位
• 普教/职教园区网接入 • 桌面/工作组交换机
4
目录
H3C交换机产品概况 H3C S9500核心交换机介绍 H3C S7500E多业务交换机介绍 H3C S7500高端交换机介绍 H3C 千兆交换机介绍 H3C 百兆交换机介绍
H3C S9500系列产品家族
S9508V
S9505
S9508
S9512
S9505 S9508/S9508V
S9512
基本特性
7插槽，2个主控插槽，5个业务插槽 交换容量：300G/600G 转发性能：178Mpps /357Mpps
10插槽，2个主控插槽，8个业务插槽 交换容量：480G/960G 转发性能：285Mpps /571Mpps
☼S9512有两款引擎，分别能发挥出720G和1.44T的交换能力
3. 包转发能力:
₪ 它是指每秒钟交换机整机所能转发的数据包数量，以 太网以64字节的最小包为标准
S7700系列智能路由交换机应用场景介绍
华为S7700 系列智能路由交换机应用场景介绍目录1业务趋势与产品定位2S7700应用场景介绍绿色⚫高质量网络⚫实时服务2015年，65% 的企业使用云桌面.–Gartner⚫节能网络能源销售成本占硬件成本的25%.–IDC万兆网络10GE 端口销售量将以45.2%年复合增长率快速增长–Gartner⚫GE 接入⚫10GE/100GE 汇聚- 5.0 10.0 15.0 20.0 25.0 30.020112012201320142015CAGR45.2%CAGR 52%能源成本硬件成本云和多媒体移动办公BYOD65% 企业接受移动办公–Information Week 2011⚫快速规划和部署⚫多用户接入的带宽保障多业务时代，呼唤新一代的智能路由交换机项目S7703/S7703PoE S7706/S7706PoE S7712尺寸4U10U15U主控板槽位222交换网槽位000业务板槽位3(水平)6(水平)12(水平)最大端口密度18*100GE24*40GE144* 10GE144 * GE36*100GE48*40GE288 * 10GE288 * GE72*100GE96*40GE576* 10GE576 * GE电源模块槽位S7703:2(系统电源)+1(PoE电源)S7703 PoE:3S7706: 4(系统电源)+4(PoE电源)S7706PoE:84(系统电源)+4(PoE电源)S7700系列智能路由交换机全景图S7712正视图S7712后视图S7712主要指标⚫高密度⚫多达576个万兆接口，72个100G 接口⚫高性能⚫左后风道⚫高度15 U⚫POE 机框和非POE 机框，POE 机框最大提供8800W 功率⚫主控板/电源/集中监控板/风扇框模块冗余并支持热插拔接口单板(12)系统电源(4)主控单板(2)集中监控板(2)风扇框(4)防尘网S7712主要指标POE 电源(4)S7706正视图S7706后视图S7706主要指标⚫多达288个万兆接口，36个100G 接口⚫高性能⚫左后风道⚫高度10U⚫主控板/电源/集中监控板/风扇框模块冗余并支持热插拔防尘网风扇框(2)系统电源(4)接口单板(6)主控单板(2)集中监控板(2)S7706主要指标POE 电源(4)S7706 PoE 正面外观S7706 PoE 背面外观S7706 PoE 主要指标⚫多达288个万兆接口，36个100G 接口⚫高性能⚫左后风道⚫高度10U⚫最大提供17280W 功率(220V,2880*6)⚫主控板/电源/集中监控板/风扇框模块冗余并支持热插拔防尘网风扇框(2)电源模块(8)接口单板(6)主控单板(2)集中监控板(2)S7706 PoE 主要指标S7706 PoE 主机S7703正视图S7703后视图S7703主要指标⚫多达144个万兆接口，18个100G 接口⚫高性能⚫左后风道⚫高度4U⚫主控板/电源/风扇模块支持热插拔电源(2)接口单板(3)主控单板(2)风扇框(1)防尘网S7703主要指标POE 电源S7703 主机S7703 PoE正视图S7703 PoE 后视图S7703主要指标⚫多达144个万兆接口，18个100G接口⚫高性能⚫左后风道⚫高度4U⚫整机最大PoE功率8640W(2880*3)⚫主控板/电源/风扇模块支持热插拔电源(3)接口单板(3)主控单板(2)风扇框(1)防尘网S7703主要指标S7703 PoE主机型号描述S7703槽位带宽S7703槽位带宽S7706/7706 PoE槽位带宽S7712槽位带宽ES0D00MCUA00主控板MCUA320G800G不适配不适配ES1D2MCUD000主控板MCUD320G800G不适配不适配ES0D00SRUA00主控板SRUA不适配不适配64G32G ES1D2SRUE000主控板SRUE不适配不适配160G80G ES1D2SRUH000主控板SRUH不适配不适配320G160G ES1D2SRUH002主控板SRUH(支持安全启动)不适配不适配320G160G LSS7SRUHA100主控板SRUH(A1)不适配不适配320G160G LSS7SRUHX100主控板SRUH(X1)不适配不适配360G160G/360* S7700全系列主控，按照业务需求灵活选择注：SRUHX1配套S7712时，槽位6和7单槽位单向带宽可达360Gbps，其余槽位160GbpsRIP OSPFISISBGPLDPRSVPPIM IGMPL2 Protocol Hardware-related Engineer InterfaceReal-time OS KernelComponent Mgmt HA Communication MemoryScheduler DB MgmtFault Mgmt Perf Mgmt CFG WebUI Netconf SNMP CLI ManagementPlaneDeviceFIBHost Service MFIBLSPInterfaceTunnel⚫S7700基于华为公司级软件平台VRP 开发，软件架构具有特性丰富，扩展性强，模块化的特点VRP insideRIPOSPF ISIS BGP LDP RSVP PIMIGMP L2 Protocol VR VR L2VPNL3VPNMVPNNet Stream SLABASMobile PS3rd Part SoftwareVRValue AddedService基于统一VRP 平台软件架构☐海量发货商用，全球1500+万台部署，友商互通现网应用见证☐现网使用，与业界主流厂商硬件端口、软件协议完全互通☐华为是全球3大ICT制造商之一，严格按照国内/国际通用标准和规范开发产品☐符合国内/国际通用标准和规范的产品都可以和华为产品互通☐配置翻译工具，精确，批量将主流厂商配置直接翻译成华为的配置，便于客户替换旧网设备☐自动配置下发工具，提升对接替换效率通用标准，完美互通海量发货，现网见证专业工具，便捷互通ENP 与业界主流厂商完美互通目录1业务趋势与产品定位2S7700应用场景介绍FW-S12700核心汇聚接入Interior serverWAN分支视频会议NE40E/AR G3S12700S5720/S3700/S2700Secospace TSM Web Email,DNS serverDMZInternetAP -WA6xxS7700出差人员合作伙伴eSight接入(如：SPES)协同(如：QQ)监控无线WLANAC-S12700DC IP PBXViewpointAR G3应用：S7700部署在大型企业园区网络的汇聚层次，为用户组建高可靠、业务易扩展、易管理的企业园区网络。
QuidwayS7700系列智能路由交换机
QuidwayS7700系列智能路由交换机QuidwayS7700系列是华为公司面向下一代企业网络架构而推出的新一代高端智能路由交换机。
该产品基于华为公司智能多层交换的技术理念，在提供稳定、可靠、安全的高性能L2~L4层交换服务基础上，进一步提供MPLSVPN、业务流分析、完善的QOS策略、可控组播、资源负载均衡、一体化安全等智能业务优化手段，同时具备超强扩展性和可靠性。
QuidwayS7700系列提供S7703、S7706、S7712三种产品形态，支持不断扩展的交换能力和端口密度。
S7700作为新一代智能交换机采用了全新的硬件平台，左后风道散热整机架构，打造业界最佳能效比交换设备。
关键部件冗余设计，最小化设备宕机与业务中断风险。
创新节能控制芯片，整机智能节电，为网络绿色可持续发展提供领先的解决方案。
S7700系列交换机产品彩页产品特点强大的业务处理能力，提升网络架构扩展性多业务路由交换平台，满足企业接入、汇聚、核心业务承载要求，支持无线、语音、视频和数据应用，为企业提供高可用、低时延、全业务的一体化网络解决方案。
支持分布式L2/L3MPLSVPN功能，支持MPLS、VPLS、分层VPLS、VLL，满足企业VPN等接入需求。
完善的二、三层组播协议，支持PIMSM、PIMDM、PIMSSM、MLD、IGMPSnooping，满足多终端高清视频监控和视频会议接入需求。
运营级高可靠性设计，可视化故障诊断S7700具备超越5个9的高可靠性，主控、电源、风扇等关键部件采用冗余设计，所有模块均支持热插拔。
专用的故障检测定位子卡，提供300pp/3.3m高精度硬件级以太OAM功能，802.3ah、802.1ag和ITU-Y.1731标准协议，网络故障发生时能够在第一时间检测所有终端Seion 联通性，图形化网管故障诊断界面，设备节点、链路自动遍历，实现网络快速故障检测与定位。
冗余控制引擎间主备无缝切换，设备优雅重启实现NSF无中断转发。
主流交换机的分析报告
焦点案例：主流交换机的分析报告目录第一部分：交换机概念和原理第二部分：交换机的分类1.根据网络覆盖范围分2.根据传输介质和传输速度划分3.根据交换机应用网络层次划分4.根据交换机端口结构划分5.根据工作协议层划分6.根据是否支持网管功能划分第三部分：当今主流交换机的分析（选择三个主流品牌进行分析）1思科的交换设备1.1 Data Center Switches1.2 LAN Switches1.3 Metro Ethernet Switches1.4 WAN Switches2华为3com的交换设备2.1园区交换机产品2.2数据中心交换机产品3锐捷的交换设备3.1核心骨干层交换机3.2千兆三层交换机系列3.3安全智能网管型交换机系列3.4企业级交换机产品系列第一部分：交换机概念和原理交换（switching）是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术统称。
广义的交换机（switch）就是一种在通信系统中完成信息交换功能的设备。
在计算机网络系统中，交换概念的提出是对于共享工作模式的改进。
我们以前介绍过的HUB集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。
也就是说，在这种工作方式下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。
这种方式就是共享网络带宽。
交换机拥有一条很高带宽的背部总线和内部交换矩阵。
交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC （网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部MAC地址表中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H3C S7000系列高端多业务路由交换机产品概述H3C S7000系列产品是杭州华三通信技术有限公司（以下简称H3C公司）面向融合业务网络的高端多业务路由交换机，该产品基于H3C自主知识产权的Comware V5操作系统，进一步融合MPLS VPN、IPv6、等多种网络业务，提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术，在提高用户生产效率的同时，保证了网络最大正常运行时间，从而降低了客户的总拥有成本（TCO）。
H3C S7000系列包括S7006（8槽）、和S7003(3槽)2款产品。
H3C S7000可广泛应用于城域网、数据中心、园区网核心和汇聚等多种网络环境，为用户提供了有线无线一体化、有源无源一体化的行业解决方案。
H3C S7000系列高端多业务路由交换机产品特点IRF2（第二代智能弹性架构—横向虚拟化）H3C S7006推出了IRF2为代表的软件虚拟化技术，提供2台主机的协同工作、统一管理和不间断维护功能；IRF2不仅成为数据中心交换设备高性能、虚拟化的关键技术，而且对于传统企业网应用，IRF2所提供的高可靠性和无缝升级、扩展能力，也成为H3C 用户增值服务的重要组成部分之一。
丰富的业务，适应融合业务网络发展趋势全面的业务能力H3C S7000产品均支持Multi-VRF特性，可以作为MCE设备使用；H3C S7000支持IPv4/IPv6双协议栈,支持多种隧道技术，支持IPv4/IPv6的组播技术，为用户提供完善的IPv4/IPv6解决方案；H3C S7000采用分布式体系架构，实现IPv4/IPv6业务的线速无阻塞转发；H3C S7000已经通过了信息产业部的IPv6入网认证和IPv6 Ready第二阶段认证，是成熟商用的IPv6产品。
产品彩页全方位的安全保障，抵御多种网络安全威胁三平面安全保障机制H3C S7000提供完善的安全防护机制，可从控制、管理、转发三平面全面保障网络的安全：在控制平面，内置协议报文攻击识别模块，防止TCN、ARP等协议报文攻击，OSPF/BGP/IS-IS路由协议采用MD5验证，防止非法路由更新报文导致的网络瘫痪；在管理平面，SNMPv3网管协议，SSH V2，基于802.1x、AAA/Radius的用户身份认证以及分级的用户权限管理保证了设备管理的安全性；在转发平面，支持IP、VLAN 、MAC和端口等多种组合精细绑定；支持uRPF单播反向路径转发，防止非法流量访问网络，采用最长匹配逐包转发机制，有效抵御病毒的攻击。
电信级的高可靠性，保障用户业务长期稳定运行电信级高可靠性设计H3C S7000采用无单点故障设计，所有关键部件，如主控板、交换网、电源和风扇等采用冗余设计；无源背板避免了机箱出现单点故障；所有单板和电源模块支持热插拔功能；H3C S7000系列可以在恶劣的环境下长时间稳定运行，达到99.999％的电信级可靠性。
多业务高可靠性运行H3C S7000支持不间断转发和优雅重启，提供毫秒级的切换时间；支持等价路由，可帮助用户建立多条等值路径，实现流量的负载均衡及冗余备份；支持RRPP快速环网保护协议；支持Smart-Link协议，保证双上行网络拓扑的业务毫秒级快速切换。
通过上述技术，H3C S7000可以在承载多业务的情况下不间断运行，实现业务的永续。
基于IRF2架构的HAIRF2技术可以把多台S7000虚拟成一个“联合设备”，使用和配置都如同一台机器，而且扩展端口数量和交换能力，同时也通过多台设备之间的互相备份增强了设备的可靠性，提供毫秒级的链路收敛能力。
简化了管理过程，降低管理成本，并可根据实际需求平滑扩容网络容量。
支持基于硬件的丰富的OAM故障检测机制，实现毫秒级链路故障检测。
产品规格属性S7006 S7003交换容量15.36Tbps/25.6Tbps 2.88Tbps /15.36TbpsIPv4包转发2880Mpps/ 9600Mpps 2880Mpps/6000Mpps率槽位数量8 3业务槽位数6 3量交换网板槽0 0位数量冗余设计电源、主控冗余电源、单主控二层特性支持IEEE 802.1P(CoS优先级)产品彩页属性S7006 S7003支持IEEE 802.1Q（VLAN）支持IEEE 802.1d（STP）/802.1w（RSTP）/802.1s（MSTP）支持IEEE 802.1ad（QinQ），灵活QinQ和Vlan mapping支持IEEE 802.3x（全双工流控）和背压式流控（半双工）支持IEEE 802.3ad（链路聚合）和跨板链路聚合支持IEEE 802.3（10Base-T）/802.3u（100Base-T）支持IEEE 802.3z（1000BASE-X）/802.3ab（1000BaseT）支持IEEE 802.3ae（10Gbase）支持IEEE 802.3af（PoE）支持IEEE 802.3at（PoE+）支持RRPP（快速环网保护协议）支持跨板端口/流镜像支持端口广播/多播/未知单播风暴抑制支持Jumbo Frame支持基于端口、协议、子网和MAC的VLAN划分支持SuperVLAN支持PVLAN支持Multicast VLAN+支持点到点单VLAN交叉连接、双VLAN交叉连接全部依靠VLAN-ID进行转发，不涉及MAC地址学习支持最大VLAN MAPING/灵活QinQ表项全面支持VLAN MAPPING能力支持GVRP支持LLDPIPv4路由特性支持ARP Proxy支持DHCP Relay支持DHCP Server支持静态路由支持RIPv1/v2支持OSPFv2支持IS-IS支持BGPv4支持OSPF/IS-IS/BGP GR (Graceful Restart优雅重启) 支持等价路由支持策略路由支持路由策略IPv6路由特性支持ICMPv6支持ICMPv6重定向支持DHCPv6支持ACLv6产品彩页属性S7006 S7003支持OSPFv3支持RIPng支持BGP4+支持IS-ISv6支持手工隧道支持ISATAP支持6to4隧道支持IPv6和IPv4双栈组播支持IGMPv1/v2/v3支持IGMPv1/v2/v3 Snooping支持IGMP Filter支持IGMP Fast leave支持PIM-SM/PIM-DM/PIM-SSM支持MSDP支持AnyCast-RP支持MLDv2/MLDv2 Snooping支持PIM-SMv6、PIM-DMv6、PIM-SSMv6ACL/QoS 支持标准和扩展ACL支持基于VLAN的ACL支持Ingress/Egress ACL支持Ingress/Egress CAR支持两级Meter能力支持VLAN聚合CAR，MAC聚合CAR功能支持流量整形（Traffic Shaping）支持802.1P/DSCP优先级Mark/Remark支持层次化QoS（H-QoS），支持三级队列调度支持队列调度机制，包括SP、WRR、SP+WRR、CBWFQ 支持拥塞避免机制，包括Tail-Drop、WRED支持MirroringMPLS/VPLS 支持L3 MPLS VPN支持L2 VPN: VLL (Martini, Kompella) 支持MCE支持MPLS OAM支持VPLS,VLL支持分层VPLS，以及QinQ+VPLS接入支持P/PE功能支持LDP协议安全机制支持EAD安全解决方案支持Portal认证支持MAC认证产品彩页属性S7006 S7003支持IEEE 802.1x和IEEE 802.1x SERVER支持AAA/Radius支持HWTACACS,支持命令行认证支持SSHv1.5/SSHv2支持ACL流过滤机制支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证支持命令行采用分级保护方式，防止未授权用户的非法侵入，为不同级别的用户有不同的配置权限支持受限的IP地址的Telnet的登录和口令机制支持IP地址、VLAN ID、MAC地址和端口等多种组合绑定支持uRPF支持主备数据备份机制支持故障后报警和自恢复支持数据日志系统管理支持FTP、TFTP、Xmodem支持SNMP v1/v2/v3支持sFlow流量统计支持RMON支持NTP时钟支持NetStream流量统计功能支持电源智能管理支持设备在线状态监测机制，实现对包括主控引擎，背板，芯片和存储等关键元器件进行检测可靠性支持主控板1+1冗余备份支持电源1+1冗余备份采用无源背板设计所有单板支持热插拔支持CPU保护技术支持VRRP支持Ethernet OAM（802.1ag和802.3ah）支持MAC Tracert支持RRPP支持Graceful Restart for OSPF/BGP/IS-IS 支持DLDP支持VCT支持Smart-Link支持热补丁环境要求温度范围：0℃～45℃相对湿度：10%～95%（非凝结）安规和EMC认证通过了CE、FCC PART 15、TUV-GS、UL-CUL、ICES003和VCCI的认证电源DC：–48V～–60V产品彩页属性S7006 S7003AC：100V～240V外形尺寸436x 575 x 420 436 x 175 x 420（宽×高×深）(mm)满配重量≤77kg≤27kg(kg)典型组网组网应用：园区网在园区网中，S7000系列以太网交换机可作为核心汇聚框式交换机广泛运用，提供了高性能、大容量的交换服务。
图3 H3C S7000在园区网典型应用。
