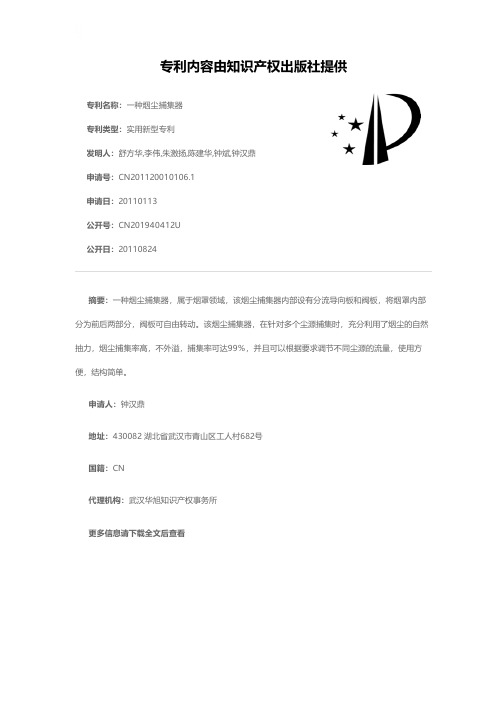

一种烟尘捕集器[实用新型专利]
![一种烟尘捕集器[实用新型专利]](https://img.taocdn.com/s3/m/8652622d58f5f61fb63666a6.png)
专利名称：一种烟尘捕集器
专利类型：实用新型专利
发明人：舒方华,李伟,朱激扬,陈建华,钟斌,钟汉鼎申请号：CN201120010106.1
申请日：20110113
公开号：CN201940412U
公开日：
20110824
专利内容由知识产权出版社提供
摘要：一种烟尘捕集器，属于烟罩领域，该烟尘捕集器内部设有分流导向板和阀板，将烟罩内部分为前后两部分，阀板可自由转动。
该烟尘捕集器，在针对多个尘源捕集时，充分利用了烟尘的自然抽力，烟尘捕集率高，不外溢，捕集率可达99％，并且可以根据要求调节不同尘源的流量，使用方便，结构简单。
申请人：钟汉鼎
地址：430082 湖北省武汉市青山区工人村682号
国籍：CN
代理机构：武汉华旭知识产权事务所
更多信息请下载全文后查看。
【CN209673457U】一种吸烟装置【专利】
(74)专利代理机构 上海华诚知识产权代理有限 公司 31300
代理人 徐颖聪
(51)Int .Cl . G01N 1/24(2006 .01) G01N 31/12(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
( 54 )实用新型名称 一种吸烟装置
2
CN 209673457 U
说 明 书
1/6 页
一种吸烟装置
技术领域 [0001] 本实用新型涉及烟草技术领域，具体涉及一种吸烟装置。
背景技术 [0002] 由于烟气中化学成分众多，其中含有部分对人体有害的化学成分，因此烟气分析 是卷烟、电子烟、加热不燃烧烟草制品等安全性评估和质量评价的重要测量过程。烟气分析 所遵循的分析测试标准(如ISO 4387、HCI等)规定了烟支抽吸过程中每口抽吸的体积(抽吸 容量) 、抽吸持续时间 和抽吸流量图 (由 抽吸时气流速度随时间变化而绘制的曲线) 等抽吸 参数。 [0003] 不同的烟气化学成分需要用不同的捕集方法和所对应的装置进行捕集，而不同的 捕集装置由 于存在不同的 物理性能 (如本身存在的 抽吸阻 力、单位时间允许通过气流量等 限制) ，对吸烟机动力源的调节提出了不同的补偿要求，而现有吸烟装置均采用一个抽吸引 擎对应一个或多个抽吸孔道的技术方式，这就使得单次连续测试过程中无法调节抽吸引擎 以适应不同烟气成分捕集的需要，实验室开展不同烟气化学成分捕集分析时就必须分多次 进行抽吸 ，效率低下 ，尤其是当需要 用固 相吸附 管捕集烟气中的气相成分时 ，由于固 相吸附 管的吸阻 往往较高 ，且一般吸附 管限 制流速为100mL/min以 下 ，而吸烟机标准规定的流速往 往在17 .5mL/s甚至更高，因此不能将吸附管直接串联在吸烟机抽吸捕集的气路中，采用旁 路并联的方式 ，对于单个吸附 管来说又缺乏 抽吸容量等抽吸参数的 精准同 步控制 ，因此实 验结果的偏差往往较大，难以实现有效的数据控制。 [0004] 因此，如何提供一种可以同时分析多种烟气成分的吸烟装置成为本领域亟待解决 的问题。

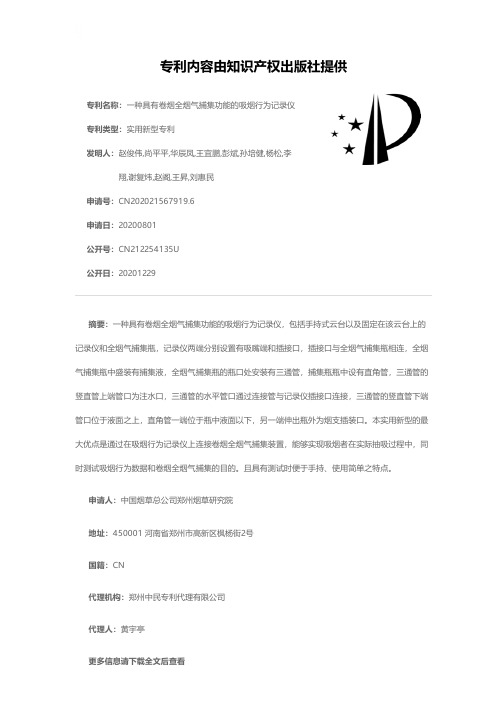

一种具有卷烟全烟气捕集功能的吸烟行为记录仪[实用新型专利]
![一种具有卷烟全烟气捕集功能的吸烟行为记录仪[实用新型专利]](https://img.taocdn.com/s3/m/f903d74ff524ccbff0218400.png)
专利名称：一种具有卷烟全烟气捕集功能的吸烟行为记录仪专利类型：实用新型专利
发明人：赵俊伟,尚平平,华辰凤,王宜鹏,彭斌,孙培健,杨松,李翔,谢复炜,赵阁,王昇,刘惠民
申请号：CN202021567919.6
申请日：20200801
公开号：CN212254135U
公开日：
20201229
专利内容由知识产权出版社提供
摘要：一种具有卷烟全烟气捕集功能的吸烟行为记录仪，包括手持式云台以及固定在该云台上的记录仪和全烟气捕集瓶，记录仪两端分别设置有吸嘴端和插接口，插接口与全烟气捕集瓶相连，全烟气捕集瓶中盛装有捕集液，全烟气捕集瓶的瓶口处安装有三通管，捕集瓶瓶中设有直角管，三通管的竖直管上端管口为注水口，三通管的水平管口通过连接管与记录仪插接口连接，三通管的竖直管下端管口位于液面之上，直角管一端位于瓶中液面以下，另一端伸出瓶外为烟支插装口。
本实用新型的最大优点是通过在吸烟行为记录仪上连接卷烟全烟气捕集装置，能够实现吸烟者在实际抽吸过程中，同时测试吸烟行为数据和卷烟全烟气捕集的目的。
且具有测试时便于手持、使用简单之特点。
申请人：中国烟草总公司郑州烟草研究院
地址：450001 河南省郑州市高新区枫杨街2号
国籍：CN
代理机构：郑州中民专利代理有限公司
代理人：黄宇亭
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(10)授权公告号 CN 209525317 U (45)授权公告日 2019.10.22
权利要求书1页 说明书4页 附图1页
CN 209525317 U
CN 209525317 U一种卷烟主流烟气主成分捕集检测装置，包括吸烟机（1）、旁路过滤器（1 .1）、第一电 磁换向阀（2）、烟气存储装置（3）、空 心波导光纤 气体池（4）、红外光谱仪 、第二电 磁换向阀 （5）、蠕动泵（6）及隔膜气泵（7）；所述烟气存储装置（3）包括其上设置有进样口（3 .2）及出样 口（3 .3）的硅胶气袋（3 .1），设置于进样口（3 .2）上的进样手动开关旋钮（3 .4），以及设置于 出样口（3 .3）上的出样手动开关旋钮（3 .5）；所述空心波导光纤气体池（4）的一侧设置有进 气口（4 .2），另一侧设置有出气口（4 .3）；所述空心波导光纤气体池（4）内设置有空心波导光 纤（4 .1）、红外光入射口偏转镜片（4 .4）及红外光出射口偏转镜片（4 .5）；所述空心波导光纤 （4 .1）的两端分别与红外光入射口偏转镜片（4 .4）及红外光出射口偏转镜片（4 .5）连接；所 述红外光谱仪包括红外光入射装置（4 .6）及检测装置（4 .7）；所述红外光入射装置（4 .6）用 于向红外光入射口偏转镜片（4 .4）提供入射光线，所述检测装置（4 .7）用于接收红外光出射 口偏转镜片（4 .5）射出的红外信号；其特征在于：所述第一电磁换向阀的三个端口分别与吸 烟机（1）、旁路过滤器（1 .1）及进样口（3 .2）连接；连接第一电磁换向阀与进样口（3 .2）的管 路上设置有第一电磁阀（3 .6）；所述出样口（3 .3）与进气口（4 .2）连接，且连接出样口（3 .3） 及进气口（4 .2）的管道上设置有第二电磁阀（3 .7）；所述第二电磁换向阀（5）的三个端口分 别与出气口（4 .3）、蠕动泵（6）及隔膜气泵（7）连接。
2 .根据权利要求1所述卷烟主流烟气主成分捕集检测装置，其特征在于：还包括用于控 制空心波导光纤气体池（4）温度的加热装置。
3 .根据权利要求1所述卷烟主流烟气主成分捕集检测装置，其特征在于：所述旁路过滤 器（1 .1）为空气旁路过滤器和油雾旁路过滤器组合，滤芯为聚丙烯材质，空气旁路过滤器滤 芯内径为5微米，油雾旁路过滤器滤芯为0 .3微米。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920044726 .3
(22)申请日 2019 .01 .10
(73)专利权人 云南中烟工业有限责任公司 地址 650231 云南省昆明市红锦路367号
(72)发明人 秦云华 陈达 李超 熊文 张承明 金永灿 何天伦 黄志轩 宋子怡 李珍珍 杨权洲
(74)专利代理机构 昆明正原专利商标代理有限 公司 53100
代理人 金耀生 罗继元
(51)Int .Cl . G01N 31/12(2006 .01) G01N 21/3504(2014 .01) G01N 1/24(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
( 54 )实用新型名称 一种卷烟主流烟气主成分捕集检测装置
( 57 )摘要 本实 用新型公 开了一 种卷 烟主流 烟气主成
分捕集检测装置，旨在提供一种使用方便的卷烟 主流烟气主成分捕集检测装置。它包括吸烟机、 旁路过滤器、第一电磁换向阀、烟气存储装置、空 心波导光纤 气体池 、红 外光谱仪 、第二电 磁换向 阀 、蠕 动泵及隔 膜气泵 ；所述烟气存储装置包括 其上设置有进样口及出样口的硅胶气袋，设置于 进样口上的进样手动开关旋钮，以及设置于出样 口上的出样手动开关旋钮；所述空心波导光纤气 体池的一侧设置有进气口 ，另一侧设置有出气 口 ；所述空心波导光纤气体池内设置有空心波导 光纤、红外光入射口偏转镜片及红外光出射口偏 转镜片；所述空心波导光纤的两端分别与红外光 入射口偏转镜片及红外光出射口偏转镜片连接。
2
CN 209525317 U
说 明 书
1/4 页
一种卷烟主流烟气主成分捕集检测装置
技术领域 [0001] 本实用新型涉及卷烟检测设备技术领域，尤其是涉及一种卷烟主流烟气主成分捕 集检测装置。
背景技术 [0002] 卷烟在燃烧过程中经由烟条、滤棒吸入消费者口腔的气体为主流烟气，因此消费 者的感官体验直接由主流烟气决定，也反映了卷烟的品质。如何稳定、持续提高卷烟品质一 直是烟草行业所关注和努力的方向。所以 ，充分研究卷烟主流烟气的特征 ，以此建立主流烟 气品 质的 评价方法 ，才能更全面反映 卷烟产品的感官特性 和技术特点 ，进而帮助改善卷烟 产品的品质提升。 [0003] 卷烟烟气是一种复杂的气溶胶，它主要由气、固和蒸汽态构成。在研究和分析烟气 成分的过程中 ，常以是否能通过剑桥滤片而把烟气分为气相、粒相两部分。传统的离线式主 流烟气检测方法大都是对滤片中捕集的物质或过滤后的烟气进行萃取或富集处理，再经色 谱或质谱方法分析。这种检测方法过程复杂、检测周期长，而卷烟烟气的形成是一个动态过 程 ，经过捕集 、预处理 和色谱、质谱分离等过程 ，得到的 结果只是对陈 化烟气及其解体的 部 分化学成分的分析。无法反映出烟气产生过程中的动态特征。例如，申钦鹏等采用液相-气 相色谱联用测定主流烟气中的NNK（在线液相-气相二维色谱高灵敏测定卷烟主流烟气中的 4-（N-甲基亚硝胺基）-1-（2-吡啶基）-1-丁酮[J] .分析化学，2016，44（06）：929-934 .），其单 次检测时间在45-50分钟；韩冰等采用热脱附-气相色谱-质谱联用对多支卷烟燃烧产生的 主流烟气进行富集 ，分析主流烟气中的 有机化合物（热脱附 -气相色谱/ 质谱联 用分析卷烟 主流烟气主要气相有机化合物[J] .广东化工，2016，43（11）：262-264）。其检测周期长，且需 要富集多支卷烟的主流烟气，无法从单支水平上反映卷烟品质，并同时保证在线、高效和高 精度需求。 [0004] 红外光谱（400-4000cm-1）法是一种根据分子振动和转动等信息来确定物质分子 结构和鉴别化合物的分析方法 ，具备快速、高灵敏、高通量等优点 ，可时空统一地获取烟气 的各组分以及各组分之间的协同分布信息。目前该项技术已经在石油、化工、食品、酒类等 领域的品质分析及评价中广泛应用，但在烟草品质分析与评价方面的研究报道较少，尤其 缺乏对主流烟气品质评价应用方面的相关报道，其主要原因在于传统气体红外光谱仪器死 体积大、检测灵敏度低，且难以与吸烟机进行无缝耦合，严重阻碍气体红外光谱技术在烟草 行业中的应用。
