焙烧岗位生产操作规程辽宁省营口久源实业有限公司硫铁矿的沸腾焙烧硫铁矿焙烧的基本理念焙烧的目的和意义本岗位生产的目的是将原料工段处理后得到的成品硫铁矿加入沸腾炉内，与天然空气混合进行沸腾焙烧，制取含一定SO2浓度的炉气，降温后送往净化岗位。
沸腾炉是否稳定运行，是整个制酸系统能否正常操作的关键。
因此人们常说沸腾炉是生产硫酸的“龙头”。
要抓好龙头，就必须学习矿石焙烧的基本原理，掌握沸腾炉的各种规律，以保证沸腾炉能长期稳定运行，使炉气中的SO2浓度高而稳，SO3低，不出硫蒸汽，气量不波动，出炉灰渣残硫低。
可以归纳成为一句话来要求，就是：炉气质量一高（SO2浓度高），二稳定（SO2浓度和炉气量稳定），三低（灰渣残硫低，SO3和硫蒸汽含量低）。
沸腾焙烧过程的原理硫铁矿，其主要化学成分是FeS2，来源主要有三个：1，普通硫铁矿；2，与有色金属共生的硫铁矿；3，与煤共生的硫铁矿。
硫铁矿在焙烧时，其中硫与空气中的氧化合生产SO2，通常称为炉气，铁与空气中的氧化合生成氧化铁，通常称为矿渣。
一．硫铁矿焙烧的主要化学反应：硫铁矿的焙烧过程由若干化学反应构成。
第一步：二硫化铁受热分解为一硫化铁和单质硫：2FeS2(固) = 2FeS (固) + S2 + Q (2—1)第二步：单质硫和一硫化铁的燃烧，硫被氧化成二氧化硫，一硫化铁被氧化成二氧化硫和三氧化二铁(或四氧化三铁)：S2(气)+2O2(气)=2SO2(气)+Q (2---2)4FeS(固)+7O2(气)=4SO2(气)+2Fe2O3(固)+591.41千卡（2—3）3FeS(固)+SO2(气)=3SO2(气)+Fe3O4(固)+416.65千卡（2—4）当炉内过剩空气较多时，FeS的燃烧反应式按式（2—3）进行，所得矿渣主要成份的Fe2O3, 呈红色；当炉内过剩空气较少时，反应式则按（2—4）进行，所得矿渣主要成份是Fe3O4, 呈黑色。
综合以上四个反应式便得到下面两个总的反应式：4FeS2+11O2=2Fe2O3+8SO2+790.52千卡（2—5）3FeS2+8O2=Fe3O4+6SO2+566千卡（2—6）所有，硫铁矿焙烧是放热反应，一般靠本身的反应热维持焙烧温度。
第三章 无机化工产品典型生产工艺2-硫酸
一段焙烧温度控制为900℃，炉气含20%SO2，经除尘后与渣 同进入二段焙烧。二段温度为800℃，出二段炉气SO2含量约 10%。
四、热能回收及烧渣利用
1、热能回收
焙烧时放出大量的热，炉气温度850~950℃，
若直接通入净化系统→设备要求高；直接冷却 后净化→浪费能量。
通常设置
废热锅炉来回收热量，或产蒸汽发
2、含水多矿与含水少矿适当配合
3、保证燃烧稳定性，含煤硫铁矿不宜太多 4、有无足够之供应量，并兼顾其成本
10.1.2 硫铁矿制二氧化硫炉气
一、焙烧前矿石原料的预处理
主要有3步：粉碎、配矿、干燥。
◆粉碎◆
一般采用二级粉碎，先用腭式压碎机粗碎，再用辊式 压碎机细碎，要求粒度<4mm.
◆配料◆
聚中心，在除雾器可以将其除去。
As2O3 ，SeO2在气体中的饱和浓度
温度/℃ 50 70 As2O3饱和浓度 /mg/Nm3 0.016 0.310 SeO2 饱和浓度 /mg/Nm3 0.044 0.880
热分解
4FeAsS=4FeS+As4
2FeS2=2FeS+S2
4FeAsS+4FeS2=8 FeS+ As4S4
氧化 As4+3O2=2As2O3 1/2 S2+O2= SO2
As4S4+7 O2=2As2O3+4 SO2 3FeS+5 O2 =Fe3O4+3 SO2
在脱砷焙烧中，关键是只能生成磁性氧化铁，避免Fe2O3。
我国硫酸工业发展现状
硫铁矿为 原料/% 硫磺为原 料/% 冶炼烟气 为原料/% 总产量/万t 世界排名
焙烧安全操作规程9篇
焙烧安全操作规程9篇【第1篇】焙烧工平安操作规程1．检查炉、管道、阀门、仪表及各种工位器具是否符合平安要求。
2．点炉前，应将蒸气吹扫支管10～20分钟后再打开支管放空阀，见到冒出蒸气为止。
然后打开煤气阀门，将煤气放入支管，预备点火。
3．煤气压力应大于0.047兆帕，要用长于1.5米的点火棍，将明火从点火口伸入火井，同时将煤气阀门缓慢打开至火燃起为止。
如发觉没有点燃时，应立刻关闭煤气阀门，过5分钟后，再按点火程序点火，到点燃为止。
4．随时观看各种仪表，发觉问题准时处理。
5．停电、停煤气时应关闭所有火焰炉上煤气阀门，并关闭总阀门，打开支管放空。
6．停送煤气、点火、转炉、预热都必需两人操作。
7．工作时，必需随时观看火嘴燃烧、煤气压力及升温等状况，禁止脱岗。
8．装出炉时要检查炉门、炉室是否平安牢靠和畅通，并检测是否有残余煤气，不经检查和检测不准进入炉内。
9．停炉时要打开烟道门，举行自然通风。
【第2篇】模壳焙烧工平安操作规程1.工作前,应检查炉子传动机械、托盘输送辊道、小车、电气系统,通风系统是否良好,使用工具是否齐备完好。
2.实验炉子机械是否运行正常。
检查润滑情况和清除轨道上障碍物,使托盘运行畅通无阻。
3.关闭炉门,开动通风机后,才干按所用炉型的平安操作规程升温,油炉点火不准“风压油”,煤气炉点火不准先开压缩空气阀举行点火。
开启炉门时,要避免炉内冲出的有害热气流。
4.填装模壳要轻拿轻放,垫放平稳。
注重每盘装量和装垫高度不要超过炉子允许高度。
5.托盘或小车卡住时,要用工具去解脱,不要用手。
6.出炉时模壳酷热,注重烫伤发生。
运送中倾倒的模壳,要用工具扶正,不要任意用手。
7.电炉电阻丝要定期检修,准时更换损坏的部件,以确保炉子平安运行。
油炉或煤气炉管道损坏时不准开炉。
8.进入炉膛修炉时,炉外应有人监护。
不得在炉温高于50℃时修炉。
修炉时各控制开关柜必需挂上“正在检修,禁止开动”的警示牌。
9.通风系统失灵时,应停止焙烧,并实行有效措施排解废气。
硫铁矿沸腾焙烧

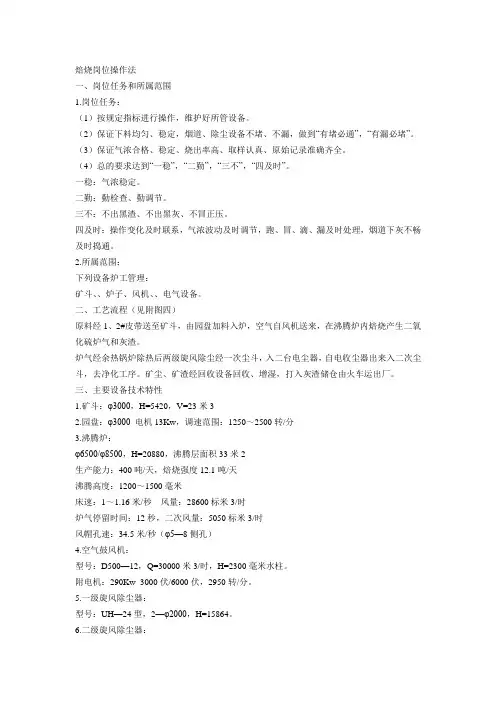

焙烧岗位操作法一、岗位任务和所属范围1.岗位任务：（1）按规定指标进行操作，维护好所管设备。
