chapter光纤通信系统性能与设计
光纤通信原理第九章光纤通信系统设计-PPT课件
2.
为了在再生段上实现横向兼容性，与 过去的PDH体系不同，SDH体系和波分复 用系统有世界范围的标准光接口，这些光 接口标准是系统设计必须遵循的依据。
(1)
单信道光接口的位置如图9.9所示。
图9.9 光接口位置示意图
(2)
多信道光接口的位置如图 9.10 所示。
图9.10多信道系统各参考点位置
iso组织成立于1946年10月总部设于瑞士日内瓦有九十四个会员国组成137个国家或地区采用该组织标准最坏值设计法最坏值设计法最坏值设计法就是在设计再生段距离时所有参数包括光功率光谱范围光谱宽度接收机灵敏度光纤衰减系数接头与活动连接器插入损耗等参数均采用寿命期中允许的最坏值而不管其具体的分布如何
第九章 光纤通信系统设计
随着光纤放大器的大量实用，数字光 纤通信系统一般分为无光纤放大器系统和 有光纤放大器系统。
1.
在技术上，系统设计的主要问题是确 定中继距离，尤其对长途光纤通信系统， 中继距离的设计对系统的性能和经济效益 影响很大。工程上常用的设计方法主要有 三种：最坏值设计法、统计设计法和联合 设计法。
(1)
k=3时，对应三阶失真。
9.2.2
直接强度调制光纤电视传输系统的传 输距离绝大多数是损耗限制系统。根据发 射功率、接收机灵敏度、线路损耗和分光 器损耗可以计算出传输距离L：
L
P AiAd oP rM
（ 9.18 ）
式中：P0为光发送机发射光功率(dBm)，Pr
3.
(1)
定时抖动对网络的性能损伤表现在下
① 对数字编码的模拟信号，在解码后 数字流的随机相位抖动使恢复后的样值具 有不规则的相位，从而造成输出模拟信号 的失真，
② 在再生器中，定时的不规则性使有 效判决偏离接收眼图的中心，从而降低了 ③ 在SDH网中，像同步复用器等配有 缓存器的网络单元，过大的输入抖动会造 成缓存器的溢出或取空，从而产生滑动损 伤。

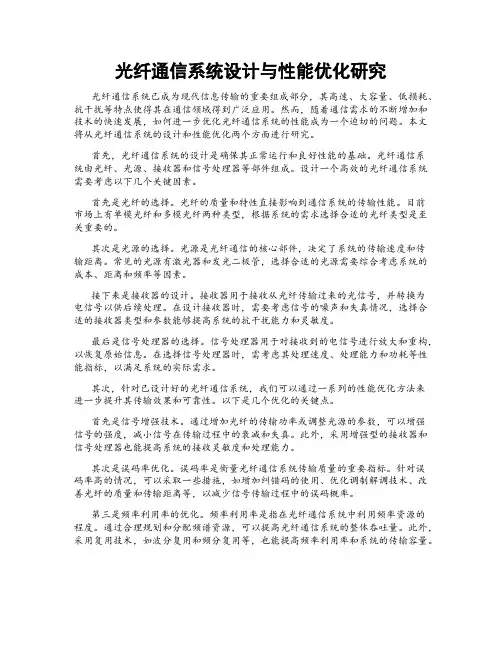

光纤通信系统设计与性能优化研究
光纤通信系统设计与性能优化研究光纤通信系统已成为现代信息传输的重要组成部分，其高速、大容量、低损耗、抗干扰等特点使得其在通信领域得到广泛应用。
然而，随着通信需求的不断增加和技术的快速发展，如何进一步优化光纤通信系统的性能成为一个迫切的问题。
本文将从光纤通信系统的设计和性能优化两个方面进行研究。
首先，光纤通信系统的设计是确保其正常运行和良好性能的基础。
光纤通信系统由光纤、光源、接收器和信号处理器等部件组成。
设计一个高效的光纤通信系统需要考虑以下几个关键因素。
