长沙工业泵厂IY100-80J-160A型单级单吸离心泵
长沙工业泵厂IS80-50-250A型单级单吸离心泵
长沙自平衡多级泵厂 IS80-50-250A型单级单吸离心泵概述：
IS80-50-250A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS80-50-250A型不锈钢单级单吸离心泵参数范围：
流量Q 46.8m3/h
扬程H 70m
IS80-50-250A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS80-50-250A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS80-50-250A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS80-50-250A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
长沙工业泵厂IS125-100J-200A单级单吸离心泵
长沙自平衡多级泵厂整理
IS125-100J-200A型单级单吸离心泵概述：
IS125-100J-200A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS125-100J-200A型不锈钢单级单吸离心泵参数范围：
流量Q 93.5m3/h
扬程H 10.9m
IS125-100J-200A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IS125-100J-200A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IS125-100J-200A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IS125-100J-200A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
IH100-80J-160A型单级单吸化工离心泵
IH100-80J-160A型单级单吸化工离心泵 IH100-80J-160A型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。
是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。
供吸送清水及物理化学性质类似水不含固体颗粒的液体。
广泛用于工农业城市排水、消防供水等。
供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
IH100-80J-160A型单级单吸化工离心泵型号意义： IH100-80J-160A型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。
注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。
所选材料及其代号应原则符合GB2100-80。
对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。
IH100-80J-160A型单级单吸化工离心泵产品特点： IH100-80J-160A型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。
IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。
IH100-80J-160A型单级单吸化工离心泵旋转方向： IH100-80J-160A型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
IHF100-80-160
长沙自平衡多级泵厂IHF100-80-160氟塑料离心泵IHF100-80-160单级单吸式氟塑料合金化工离心泵（简称IHF100-80-160离心泵）是按国际标准并结合非金属泵的工艺设计制造。
泵体采用金属外壳内衬氟塑料，泵盖、叶轮均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹机械密封，静环选用或碳化硅，动环采用四氟填充材料，其耐腐耐磨密封性极好。
该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在多种温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。
适用温度：-20℃～120℃；采用进口材料，其适用温度可达150℃。
启动与运行1、开机前应将泵内灌满须输送的液体或水，关闭出口阀门，接好电源；2、接通电源，检查泵的转向是否正确；3、缓慢开启出口阀门，调整到所需的性能点，机组试运转5～10 分钟，如无异常现象可投入正常运行；4、停机时，应先关闭泵的出口阀门，然后再切断电源；5、如果泵组在运行过程中发生汽蚀，必需在1 分钟内停机检查；6、如果泵组在运行时突然停电，必需立即关闭电源开关，并关闭出口阀门；7、泵组运行过程中，应经常检查泵和电机，发现异常的噪音和升温应立即停机检修；8、介质粘度对泵的性能有一定影响，当液体粘度发生变化时，泵性能也有所变化，使用过程中应当注意。
工作原理离心泵的主要过流部件有吸水室、叶轮和压水室。
吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。

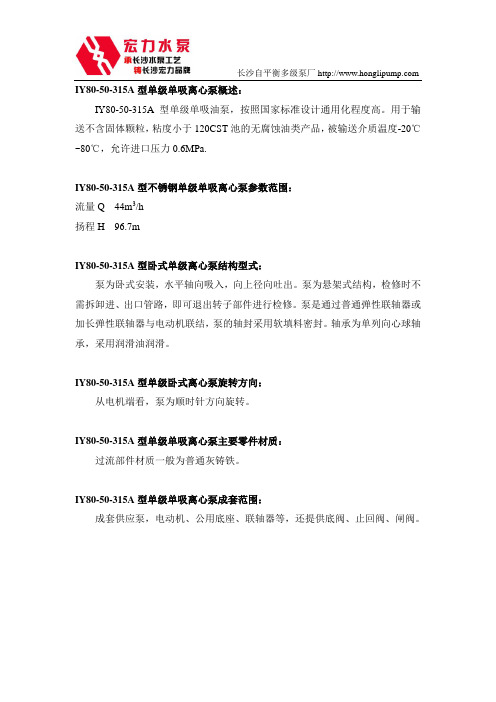

长沙水泵厂IY80-50-315A型单级单吸离心泵
长沙自平衡多级泵厂 IY80-50-315A型单级单吸离心泵概述：
IY80-50-315A型单级单吸油泵，按照国家标准设计通用化程度高。
用于输送不含固体颗粒，粘度小于120CST池的无腐蚀油类产品，被输送介质温度-20℃~80℃，允许进口压力0.6MPa.
IY80-50-315A型不锈钢单级单吸离心泵参数范围：
流量Q 44m3/h
扬程H 96.7m
IY80-50-315A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IY80-50-315A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IY80-50-315A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IY80-50-315A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
AY型离心油泵(AY油泵)
长沙水泵厂天宏AY型离心油泵（AY油泵）产品概述AY型离心油泵供输送不含固体颗粒的石油、液化气等介质，特别适用输送高温、高压、易燃、易爆或有毒的液体。
适合于石油精制、石油化工和化学工业等用。
AY型系列泵是在Y型系列泵基础上改造及重新设计的节能新产品，其结构形式、安装尺寸和性能范围保持与Y型油泵相同，效率比Y型油泵平均提高5％一8％。
●性能范围：流量Q：2.5-600m³／h扬程H：30~330m温度T：—45℃～420℃●结构：AY型油泵分为单级单吸、两级单吸悬臂式离心油泵；单级双吸、两级单吸、两级双吸两端支承式离心油泵等结构形式。
壳体径向部分，泵安装的支承面在轴心线的水平面上，泵的进口分垂直向上与水平两种，出口垂直向上。
泵主要由泵体、叶轮、轴、泵盖、机械密封部件等主要部件组成。
泵的轴向力由叶轮平衡孔平衡。
轴承轴承体内装有一个径向球轴承和一组推力球轴承，采用甩油环稀油润滑。
轴承体外表面铸有散热片，轴承有空冷(T<120℃)、风冷(T=120--260℃)、(T=260--420℃)三种方式供不同使温度选用，风冷适用于缺水或水质差的地区选用。
轴封有填料密封、波纹管密封、平衡型和串联型机械密封。
轴封腔外面铸有可供选择的水冷夹套，当介质温度超过66℃或碳氢化合物介质温度超过150℃时用。
传动为了泵检修方便，采用柔性加长联轴器，泵通过朕轴器由电动机直接驱动。
从电动机端看泵为逆时针方向旋转。
●泵的管路系统：1、冷却水是根据温度和使用要求，对轴封腔、轴承或泵支架进行冷却，水量每一支管路建议为0.2—0．7m³／h，其压力为0．2—0．3MPa。
2．密封冲洗是根据泵输送介质及其温度、压力等工作条件不同而不同的，每个泵腔的封液量见下页，内供或外供均可。
●过流部件材质：T≤120℃时选用普通铸铁T=120℃-260℃时选用铸钢T=260℃-420℃时选用不锈钢●型号说明：例：250AYSⅢ150x2c250—-泵进水口口径(mm)A—泵第一次改造y--离心油泵S--第一级叶轮为双吸，单吸叶轮无S标识Ⅲ一过流部位零件材料代号150--泵单级扬程(m)2--水泵级数，总扬程为150x2=300mC--叶轮第三次切割数(A、B、C…)。
IS100-80-160B型单级单吸离心泵
型号 % m mm
mm
mm kg
kw
100-80J43.312.03 6 1480 1 1 Y90L-4 71 2.5 147 100
160B
80 79
60 16.67 54
13.6
65 3.0
100-65-200 100 27.78 520 2980 17.9 22 Y180M-2 76 3.6 198 100
55 3.0
100-65-315 100 27.78 125 2980 51.6 75 Y280S-2 66 3.6 307 100
120 33.33 118
57.6
67 4.2
30 8.33 34
5.45
51 2.0
100-65J-315 50 13.89 32 1480 6.92 11 Y160-4 63 2.0 307 100
3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承 部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。
4、为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡 孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
5、泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。泵的叶轮 如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿 着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密 封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装 填料环。
IS100-80-160B型单级单吸离心泵
IS100-80-160B型单级单吸离心泵概述：
isg80-160a立式管道泵
isg80-160a立式管道泵isg80-160a立式管道泵概述ISG系列单级单吸立式离心泵是本公司参照国际ISO2858和国家标准JB/T6878.2-93所规定的性能参数，结合本公司多年生产经验而设计的第二代高效节能产品，是替代SG型管道离心泵、IS型离心泵、D型多级离心泵等常规泵的理想产品。
系列流量范围1.5～1600m3/h，扬程范围5～156m，口径：15～500mm，分基本型、分流型、切割型等多种规格。
根据使用场合介质和温度不同，过流部分的材质变化及结构变化，设计制造同性能参数的IRG 型热水泵、IHG型管道化工泵、YG立式管道油泵、使该系列产品使用得到普及，完全可以替代常规离心泵在所有场合使用。
isg80-160a立式管道泵产品特点①泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装在管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
②叶轮直接安装在电机的加长轴上，轴向尺寸短、结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
③轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金才质，耐磨密封，能有效地增长机械密封的使用寿命。
④安装检修方便面，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
⑤可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
⑥可根据管路布置的要求采用泵的竖式和横式安装。
isg80-160a立式管道泵使用范围1、ISG立式离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
2、IRG立式热水循环泵，适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃。
长沙宏力水泵厂IR100-65J-315A单级单吸离心泵
长沙自平衡多级泵厂整理
IR100-65J-315A型单级单吸离心泵概述：
IR100-65J-315A型单级单吸离心热水泵，适用于各类建筑的采暖、热水、空调系统及冶金、纺织、橡胶、印染、制糖等工业部门。
用于输送热水或物理及化学性质类似于水的其他液体，被输送液体温度不高于150℃，进口压力不高于0.8MPa..
IR100-65J-315A型不锈钢单级单吸离心泵参数范围：
流量Q 46.8m3/h
扬程H 28m
IR100-65J-315A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IR100-65J-315A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IR100-65J-315A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IR100-65J-315A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
IH65-50J-160A型单级单吸化工离心泵
IH65-50J-160A型单级单吸化工离心泵 IH65-50J-160A型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。
是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。
供吸送清水及物理化学性质类似水不含固体颗粒的液体。
广泛用于工农业城市排水、消防供水等。
供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
IH65-50J-160A型单级单吸化工离心泵型号意义： IH65-50J-160A型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。
注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。
所选材料及其代号应原则符合GB2100-80。
对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。
IH65-50J-160A型单级单吸化工离心泵产品特点： IH65-50J-160A型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。
IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。
IH65-50J-160A型单级单吸化工离心泵旋转方向： IH65-50J-160A型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长沙自平衡多级泵厂 IY100-80J-160A型单级单吸离心泵概述：
IY100-80J-160A型单级单吸油泵，按照国家标准设计通用化程度高。
用于输送不含固体颗粒，粘度小于120CST池的无腐蚀油类产品，被输送介质温度-20℃~80℃，允许进口压力0.6MPa.
IY100-80J-160A型不锈钢单级单吸离心泵参数范围：
流量Q 45.6m3/h
扬程H 6.7m
IY100-80J-160A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
IY100-80J-160A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
IY100-80J-160A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
IY100-80J-160A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
