基于增益开关LD的高功率脉冲光纤激光器研究
高功率LD抽运的Nd:YVO4被动调Q激光器
高功率LD抽运的Nd：YVO4被动调Q激光器王加贤;彭吉昌;李立卫【期刊名称】《华侨大学学报（自然科学版）》【年(卷),期】2008(029)003【摘要】在二极管(LD)抽运的Nd:YVO4激光器中,采用Cr4+:YAG(钇铝石榴石)作为可饱和吸收体,可获得1.06 μm的被动调Q脉冲激光输出.当腔长为9 cm,抽运功率为13.4 W时,得到重复频率为38.5 kHz,平均功率为1.35 W的调Q脉冲序列,其单个脉冲能量为35 μJ,脉宽为25 ns,峰值功率为1.4 kW.比较不同腔长下平均功率随抽运功率的变化关系,以及不同抽运功率下的脉冲重复频率、脉冲宽度和单脉冲能量;分析热透镜效应对输出功率的影响,以及受激粒子上转换效应对脉冲能量的影响,结果表明,理论分析和实验结果相一致.【总页数】5页(P342-346)【作者】王加贤;彭吉昌;李立卫【作者单位】华侨大学,信息科学与工程学院,福建,泉州,362021;华侨大学,信息科学与工程学院,福建,泉州,362021;华侨大学,信息科学与工程学院,福建,泉州,362021【正文语种】中文【中图分类】TN248.102【相关文献】1.LD连续抽运的Nd:YVO4激光器的被动调Q [J], 吴丽双2.LD抽运的Nd:YVO4激光器的被动调Q运转 [J], 吴丽双;王加贤3.LD泵浦高功率高斜效率Nd:YVO4声光调Q激光器 [J], 余锦;张雪;刘洋;樊仲维;赵天卓;麻云凤;张晶;王培峰4.高效高功率LD抽运被动调Qc切Nd:GdVO4自拉曼激光器 [J], 贾宇龙;李述涛;董渊;于永吉;王超5.大功率LD泵浦被动调Q Nd:YVO4/KTP倍频绿光激光器的研究 [J], 付殿岭;李健;胡松青因版权原因，仅展示原文概要，查看原文内容请购买。

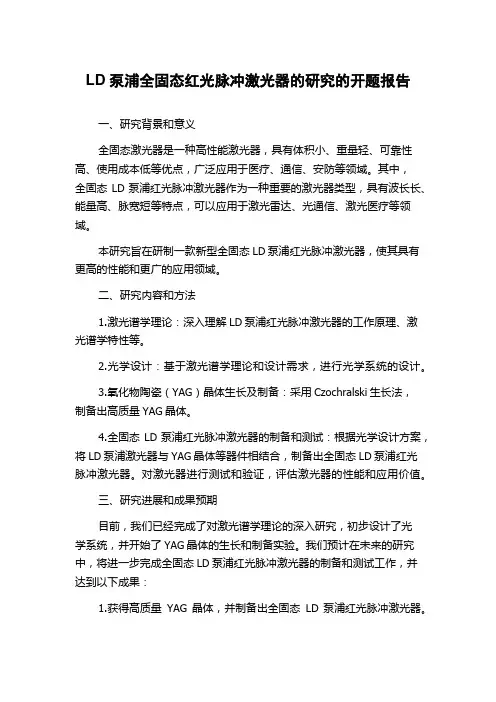

LD泵浦全固态红光脉冲激光器的研究的开题报告
LD泵浦全固态红光脉冲激光器的研究的开题报告一、研究背景和意义全固态激光器是一种高性能激光器，具有体积小、重量轻、可靠性高、使用成本低等优点，广泛应用于医疗、通信、安防等领域。
其中，全固态LD泵浦红光脉冲激光器作为一种重要的激光器类型，具有波长长、能量高、脉宽短等特点，可以应用于激光雷达、光通信、激光医疗等领域。
本研究旨在研制一款新型全固态LD泵浦红光脉冲激光器，使其具有更高的性能和更广的应用领域。
二、研究内容和方法1.激光谱学理论：深入理解LD泵浦红光脉冲激光器的工作原理、激光谱学特性等。
2.光学设计：基于激光谱学理论和设计需求，进行光学系统的设计。
3.氧化物陶瓷（YAG）晶体生长及制备：采用Czochralski生长法，制备出高质量YAG晶体。
4.全固态LD泵浦红光脉冲激光器的制备和测试：根据光学设计方案，将LD泵浦激光器与YAG晶体等器件相结合，制备出全固态LD泵浦红光脉冲激光器。
对激光器进行测试和验证，评估激光器的性能和应用价值。
三、研究进展和成果预期目前，我们已经完成了对激光谱学理论的深入研究，初步设计了光学系统，并开始了YAG晶体的生长和制备实验。
我们预计在未来的研究中，将进一步完成全固态LD泵浦红光脉冲激光器的制备和测试工作，并达到以下成果：1.获得高质量YAG晶体，并制备出全固态LD泵浦红光脉冲激光器。
2.对激光器进行全面而系统的性能测试，验证其能量、波长、脉宽等参数，并评估其在激光雷达、光通信、激光医疗等领域的应用价值。
3.撰写一篇论文，发表在国际一流期刊上。
四、研究意义本研究的成果将拓展LD泵浦全固态激光器的应用领域，为光通信、激光雷达、激光医疗等领域的发展提供新的可能。
同时，本研究也将推动我国全固态激光器的研发水平，提升我国在该领域的国际影响力和竞争力。

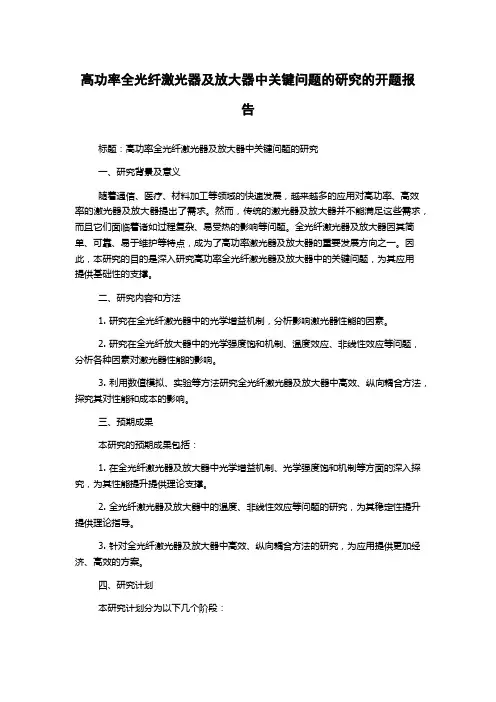

高功率全光纤激光器及放大器中关键问题的研究的开题报告
高功率全光纤激光器及放大器中关键问题的研究的开题报告标题：高功率全光纤激光器及放大器中关键问题的研究一、研究背景及意义随着通信、医疗、材料加工等领域的快速发展，越来越多的应用对高功率、高效率的激光器及放大器提出了需求。
然而，传统的激光器及放大器并不能满足这些需求，而且它们面临着诸如过程复杂、易受热的影响等问题。
全光纤激光器及放大器因其简单、可靠、易于维护等特点，成为了高功率激光器及放大器的重要发展方向之一。
因此，本研究的目的是深入研究高功率全光纤激光器及放大器中的关键问题，为其应用提供基础性的支撑。
二、研究内容和方法1. 研究在全光纤激光器中的光学增益机制，分析影响激光器性能的因素。
2. 研究在全光纤放大器中的光学强度饱和机制、温度效应、非线性效应等问题，分析各种因素对激光器性能的影响。
3. 利用数值模拟、实验等方法研究全光纤激光器及放大器中高效、纵向耦合方法，探究其对性能和成本的影响。
三、预期成果本研究的预期成果包括：1. 在全光纤激光器及放大器中光学增益机制、光学强度饱和机制等方面的深入探究，为其性能提升提供理论支撑。
2. 全光纤激光器及放大器中的温度、非线性效应等问题的研究，为其稳定性提升提供理论指导。
3. 针对全光纤激光器及放大器中高效、纵向耦合方法的研究，为应用提供更加经济、高效的方案。
四、研究计划本研究计划分为以下几个阶段：1. 文献调研和理论研究。
在国内外相关文献的基础上，深入研究全光纤激光器及放大器中关键问题的理论基础，确定研究方向和方法。
2. 光学性能研究。
利用光谱分析仪、放大器等仪器，对全光纤激光器及放大器中的光学性能进行详细的探究和分析。
3. 数值模拟和实验研究。
使用国际知名的仿真软件对全光纤激光器及放大器中的光学效应进行模拟，结合实验，探究其影响性能的机理及其优化方法。
4. 多参数优化设计。
结合研究结果，优化全光纤激光器及放大器的设计参数和制造工艺，提高其性能和耐久性。
五、预期的应用前景和意义本研究所得的结论和方法将为高功率全光纤激光器及放大器的研发和应用提供重要的支持。

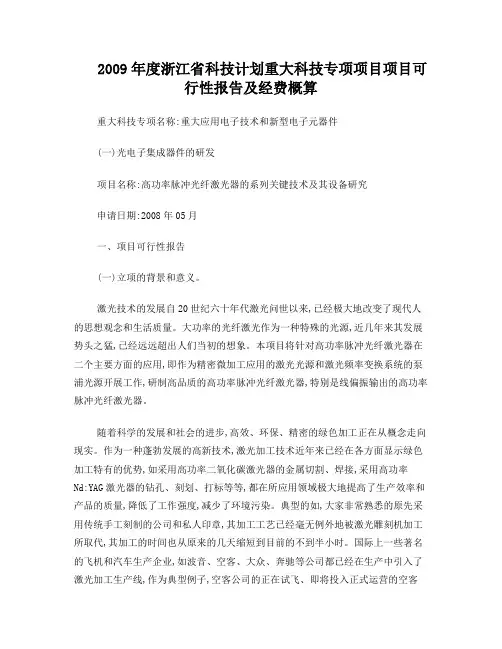

高功率脉冲光纤激光器的系列关键技术及其设备研究可行性报告
2009年度浙江省科技计划重大科技专项项目项目可行性报告及经费概算重大科技专项名称:重大应用电子技术和新型电子元器件(一)光电子集成器件的研发项目名称:高功率脉冲光纤激光器的系列关键技术及其设备研究申请日期:2008年05月一、项目可行性报告(一)立项的背景和意义。
激光技术的发展自20世纪六十年代激光问世以来,已经极大地改变了现代人的思想观念和生活质量。
大功率的光纤激光作为一种特殊的光源,近几年来其发展势头之猛,已经远远超出人们当初的想象。
本项目将针对高功率脉冲光纤激光器在二个主要方面的应用,即作为精密微加工应用的激光光源和激光频率变换系统的泵浦光源开展工作,研制高品质的高功率脉冲光纤激光器,特别是线偏振输出的高功率脉冲光纤激光器。
随着科学的发展和社会的进步,高效、环保、精密的绿色加工正在从概念走向现实。
作为一种蓬勃发展的高新技术,激光加工技术近年来已经在各方面显示绿色加工特有的优势,如采用高功率二氧化碳激光器的金属切割、焊接,采用高功率Nd:YAG激光器的钻孔、刻划、打标等等,都在所应用领域极大地提高了生产效率和产品的质量,降低了工作强度,减少了环境污染。
典型的如,大家非常熟悉的原先采用传统手工刻制的公司和私人印章,其加工工艺已经毫无例外地被激光雕刻机加工所取代,其加工的时间也从原来的几天缩短到目前的不到半小时。
国际上一些著名的飞机和汽车生产企业,如波音、空客、大众、奔驰等公司都已经在生产中引入了激光加工生产线,作为典型例子,空客公司的正在试飞、即将投入正式运营的空客A380,正是由于其有效地采用了激光加工技术,提高了加工的精度,因此才能在进一步提高飞机机械强度的同时,大幅度地减少飞机本身的重量,从而为大幅度提高载客量奠定了基础。
因为机体体积的显著增大,毫无疑问将使得对机身强度和重量的要求大幅度提高,很难想象,如果没有激光加工技术的广泛应用,空客A380能否实现从原来的载客300人左右提高到目前的580人。
高能量全光纤2μm掺铥脉冲光纤激光器
级 掺铥 光纤 放大 器 中 的增 益光 纤 为 ９ ／ １ ２ ５／ ． ｔ ｍ 单包 层 掺铥光 纤 ， 长度 １ ． ５ ｍ， 泵浦 源为 １ ５ ７ ０ ｎ ｍ 的连续 光 掺铒
光纤 激光 器 ， 功率 为 ８ ０ ０ ｍｗ ； 第 二 级 掺 铥 光 纤 放 大 器 中 的增 益 光 纤 是 ７ ｍ 长的 １ ０ ／ １ ３ ０ ｍ 双 包 层 掺 铥 光
纤， 泵浦 源为 总功率 １ ８ ． ８ ｗ 的两 个 ７ ９ ０ ｎ ｍ半 导 体 激 光 器 。 选 择重 复频率 为１ ０ ｋ Ｈｚ ， 脉 宽１ ． ６ ｓ 的种 子 激
ｊ
暑
’ 至
ｅ
ｉ
誊
耋
§
ｔ ｉ ｍｅ ／ ｐ ｓ
ｔ ｉ ｍｅ ／ ｒ ｔ ｓ
ｗａ ｖ ｅ ｌ ｅ ｎ ￣ ｃ ｈ ／ ｎ ｍ
关键词 ： 光纤 激 光 器 ； 高能量 ； 增益开关 ； 掺 铥 光 纤
中图分类号 ： Ｔ Ｎ２ ４ ８ 文献标志码 ： Ａ ｄ ｏ ｉ ： １ ０ ． ３ ７ ８ ８ ／ ＨＰ Ｌ Ｐ Ｂ ２ ０ １ ３ ２ ５ ０ ７ ． １ ６ １ １
２ ｇ ． ｍ 波 段 的光纤 激 光在 生物 医学 、 自由空 间通 信 和非 线性 波 长 变换 等 领 域有 着 重 要 的应 用 前 景 。 目前 ，
LD泵浦高功率高斜效率Nd_YVO4声光调Q激光器
at d ifferen t ou tpu t coupler tran s m ittance 图 3 不同透过率下 , 脉冲宽度与重复频率的关系
differen t ou tpu t coup ler trans m ittance 图 4 不同透过率下 , 峰值功率和重复频率的关系
此外, 即使在相同的泵浦和谐振腔结构下 , 由于不同的输出镜透过率影响了谐振腔的能量存储与提取 , 导 [ 11 12] 致激光晶体热效应产生差别, 从而对激光器输出光束质量会产生一定影响 。实验测量了输出光束的光束 质量, 在透过率较低情况下 ( T = 25 % , T = 30 % ) , 调 Q 后的光束质量因子 M 因子反而比连续时大。原因是在 输出耦合率较低时, 对激光棒内存储的能量提取不够, 导致热效应加剧, 因此输出光束质量变差。综合考虑后 实验中选取透过率为 35% 的输出耦合镜。图 5为泵浦电流 56 A 下时调 Q 状态下脉冲宽度和平均功率与重复 频率的关系。从图中可以看出 , 随着脉冲重复频率的提高, 平均输出功率增大, 脉冲宽度增加。
Fig . 1 E xperi m en tal schem at ic of the LD end pump ed Q sw itched N d: Y VO4 laser 图 1 LD 端面泵浦的 N d : YV O4 声光调 Q 激光器实验装置图
由光纤输出的泵浦光经过放大率为 1 3的耦合系统后, 入射至尺寸为 3 mm 3 mm 15 mm 的 a 轴切割 3+ 双端键合 Nd : YVO4 晶体内。 N d : YVO4 晶体两端分别是长度 1 . 5 mm 的无掺杂晶体 , 中部 Nd 离子掺杂原子 分数为 0 . 25 % 。晶体两端镀对 1 064 nm 和 808 n m 的双色增透膜 , 侧面用铟箔包裹, 置于循环水冷却的紫铜
LD端面泵浦全固体高功率457nm脉冲激光器的研究的开题报告
LD端面泵浦全固体高功率457nm脉冲激光器的研究的开题报告一、选题背景随着激光技术的不断发展，激光器在医疗、通信、制造等领域得到广泛应用。
其中，脉冲激光器作为一种高能量、高功率、高稳定性的激光器，在工业和军事领域具有重要的应用价值。
然而，现有的脉冲激光器普遍存在体积大、功率低、成本高等问题，且波长覆盖范围有限，难以满足新兴领域的需求。
因此，开发新型高功率、全固态、波长覆盖广的脉冲激光器是当前的研究热点之一。
二、研究目的本文旨在设计一种基于LD端面泵浦的全固态高功率457nm脉冲激光器，并对其进行性能测试和优化，实现高能量、高稳定性、低噪声的输出。
三、研究内容1.系统设计：根据波长要求和器件性能，设计端面泵浦全固态激光器的光路结构、光学系统和稳定控制电路等。
2.材料选择：选取高品质、高激发交叉截面的Nd:YVO4晶体、高反射率、高透过率的反射镜材料和优质的Q开关材料，保证激光器的高品质因素。
3.系统搭建：根据设计方案，制作光路结构，搭建电路和控制系统，对全固态激光器进行组装，并对系统进行测试和调试。
4.性能测试和分析：对全固态激光器进行性能测试，包括激光输出能量、脉冲宽度、脉冲重复频率、波长稳定性等参数，分析全固态激光器的输出特性。
5.性能优化：基于测试结果，对全固态激光器进行性能优化，例如优化光路结构、调节Nd:YVO4晶体温度、调整Q开关等，提高激光器的输出能量和稳定性。
四、研究意义本文的研究成果将有助于满足新兴领域对高功率、高能量、波长覆盖广的脉冲激光器的需求，促进激光技术在医疗、通信、制造等领域的广泛应用。
同时，本文的研究方法也为探索其他高性能、全固态激光器的设计和优化提供了指导和借鉴价值。
LD泵浦连续及脉冲绿光激光器研究的开题报告
LD泵浦连续及脉冲绿光激光器研究的开题报告题目：LD泵浦连续及脉冲绿光激光器研究摘要：本次研究旨在利用LD泵浦连续及脉冲绿光激光器，实现高效、高质量的绿光输出。
通过理论分析和实验验证，对该激光器的调谐范围、输出功率及光束质量等性能进行了研究和优化，为绿光激光器的应用提供了重要的参考。
关键词：LD泵浦、连续激光器、脉冲激光器、绿光输出、光束质量1. 研究背景绿光激光器在生物医学、光通信、激光雷达等领域都有广泛的应用。
传统的绿光激光器多采用Nd:YAG激光器的二次谐波产生绿光的方法。
但这种方法成本高、效率低、可靠性差，在一些特殊应用环境下难以满足需求。
因此，发展一种高效、高质量的LD 泵浦绿光激光器具有较大的应用前景。
2. 研究内容本次研究采用LD泵浦连续及脉冲绿光激光器作为研究对象，旨在优化该激光器的性能，具体研究内容包括：(1) LD泵浦绿光激光器的基本原理及调谐范围，包括基本结构、激光输出波长、调谐方式等方面的原理研究。
(2) 连续激光器的高效绿光输出，包括LD泵浦绿光激光器的输出功率、光束质量、稳定性等方面的研究。
(3) 脉冲激光器的高能量绿光输出，包括LD泵浦绿光激光器脉冲工作方式的实现、脉宽及重复频率的优化以及高能量绿光输出的设计等方面的研究。
3. 研究方法本次研究采用理论分析和实验验证相结合的研究方法。
根据LD泵浦绿光激光器的基本原理，通过数值模拟和实验测量，对其性能进行分析和优化。
4. 研究意义本研究的意义在于，通过对LD泵浦绿光激光器性能的研究及优化，实现高效、高质量的绿光输出，为绿光激光器在生物医学、光通信、激光雷达等领域的应用提供了具有参考价值的结果。
5. 研究进展目前，本研究已经完成LD泵浦绿光激光器的基本结构设计及实验搭建。
初步的实验结果表明，采用LD泵浦脉冲绿光激光器可以实现较高的输出功率和良好的光束质量，达到了预期的研究目标。
6. 计划进度下一步工作将重点关注LD泵浦连续绿光激光器的实验研究，包括对其输出功率、光束质量及稳定性等方面的优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于增益开关LD的高功率脉冲光纤激光器研究朱辰;王雄飞;张昆;李尧;张浩彬;张大勇;张利明【摘要】进行了采用1064nm增益开关LD全光纤高功率光纤放大的实验研究。
采用三级级联光纤放大的方式，第一级放大为单包层光纤放大，第二、三级放大为双包层光纤放大。
在第三级放大最大泵浦注入功率为45.2W时，获得了25.3W 的脉冲激光输出，脉冲宽度223ps，三级放大的光-光效率为55.9％。
若后续进一步增大泵浦功率，则有望实现更高功率输出。
%Experimental study on all-fiber high power pulse fiber laser based on 1064 nm gain-switched laser diode isreported.The method of tri-stage cascade amplification is employed in the experimental.The first stage amplification issingle-mode ytterbium-doped fiber,and gain medium of the second and third stage amplification is double-cladding fi-ber.Average power of 25.3W is obtained under a maximum 45.2 W pump power,and the optical-optical efficiencyis55.9%.The pulse width is 223 ps with center wavelength of 1064 nm.No nonlinear effect is observed by spectrome-ter,and the SNR is beyond 30 dB.A higher power laser output can be realized as the pump power is further en-hanced.【期刊名称】《激光与红外》【年(卷),期】2014(000)002【总页数】4页(P145-148)【关键词】光纤光学;光纤放大器;皮秒脉冲;增益开关;全光纤【作者】朱辰;王雄飞;张昆;李尧;张浩彬;张大勇;张利明【作者单位】固体激光技术重点实验室，北京100015;固体激光技术重点实验室，北京100015;固体激光技术重点实验室，北京100015;固体激光技术重点实验室，北京100015;固体激光技术重点实验室，北京100015;固体激光技术重点实验室，北京100015;固体激光技术重点实验室，北京100015【正文语种】中文【中图分类】TN248.1皮秒激光脉冲在工业加工、光学测量、激光通讯、非线性光学、国防等很多领域都有着非常重要的应用。
皮秒激光加工由于在加工工件上不会产生大量的热，对于热冲击或热应力敏感的材料来说加工处理面较为光滑平整，因此常常用于太阳能硅片切割、金属或非金属材料精细加工。
此外利用高峰值功率激光的非线性光学效应，可以观察到超连续谱现象，从而获得输出光谱的极大展宽，特别是近红外的皮秒脉冲激光注入高非线性光子晶体光纤，可以获得400～1700 nm连续光谱的输出。
皮秒激光的产生手段主要有锁模激光器（包含光纤、固体、半导体等形式）、短腔调Q固体激光器、增益开关激光器等。
其中增益开关技术是一种较为简单的获得超短激光脉冲技术。
该技术通过预先在半导体激光器出光阈值附近设置直流偏置，再叠加一个大振幅电流脉冲的电信号来驱动该激光器，从而使半导体激光器快速达到谐振状态，然后选择输出对应弛豫振荡第一个峰值的谐振光脉冲。
通过这种方式可以得到比调制电脉冲的宽度要小的光信号脉冲。
该技术的特点主要是使用调制电路就能产生超短激光脉冲。
与锁模方式的激光器相比，增益开关激光器的输出特性主要取决于调制电路，因此输出激光的单脉冲能量和重复频率变化范围很大；而且可以通过调制电路电流波形来优化光脉冲的波形和宽度。
此外采用该技术的器件机械稳定性较高，适宜整机系统应用。
但缺点是输出光脉冲平均功率很低，要获得高功率输出时需要的放大级数较多，系统相应会较复杂。
由于增益开关技术对于调制电路的技术要求很高，且输出激光功率较低，因此基于1064 nm增益开关激光器作为种子源的主振荡功率放大（MOPA）技术方案获得全光纤高功率光纤激光输出的研究报道还很少。
本文基于上述研究方案，以增益开关半导体激光器作为种子源，采用三级光纤放大的方式，利用30μm纤芯大模场高掺杂双包层光纤作为功率放大级增益介质，最终实现了25.3 W的全光纤输出。
2.1 原理由于工作在增益开关状态下的半导体激光器输出功率很低，如果要达到精细加工或非线性变换等应用对高平均功率（峰值功率）光源的需要，采用MOPA方式对其进行后续放大是必不可少的。
双包层光纤形式MOPA的基本原理是：信号光由耦合器件耦合到双包层光纤的纤芯；泵浦光由耦合器件耦合到双包层光纤的内包层，在波导传输过程中多次经过纤芯并被掺杂离子吸收，形成粒子数反转，在信号光的激发下，实现对信号光的功率放大。
如前所述，由于实验中采用的种子源输出功率要比被动锁模激光器输出功率低很多，信号光容易被增益光纤大部分或完全吸收，在放大过程中无法实现高功率或高倍率放大，能量反而会以自发辐射（ASE）的形式耗散掉，降低输出激光的信噪比，因此设计时的关键点在于对放大器的优化，使之能有效地抑制ASE。
此外在高功率工作条件下，还需要着重考虑光纤传输过程中的非线性效应抑制以及光纤器件、增益介质的热管理，以保证激光器系统的可靠工作。
2.2 实验装置Yb3＋离子的975 nm吸收波长接近1064 nm发射波长，具有较高的量子效率和较低的废热，容易实现高功率输出，因此考虑采用掺Yb3＋的光纤作为各级放大器的增益介质。
从应用角度出发，为了提高系统的可靠性，减少光学失调的风险，实验装置采用全光纤化设计，通过掌握低损耗光纤熔接工艺连接各个光纤器件，从而保证了激光器的稳定可靠工作。
本文涉及的实验装置示意图如图1所示。
种子源为光纤耦合输出的增益开关半导体激光器，输出中心波长1064.6 nm，平均功率0.573 mW，脉冲宽度300 ps，重复频率100 MHz。
为了保护LD不被回光损坏，在种子源后面串联了一个隔离器加以保护。
第一级放大的设计输出功率较小，因此采用了单包层掺Yb3＋光纤放大的方式，由单模输出的975 nm LD泵浦源、975／1060 nm波分复用器（WDM）、2 m单包层增益光纤和单模隔离器构成。
第二级放大采用了双包层光纤放大的方式。
光学器件包含有：一支Oclaro公司生产的975 nm半导体激光二极管作为泵浦源，其额定输出功率25 W，输出光纤105／125，NA为0.22；一支（2＋1）×1的合束器作为耦合器，信号纤为10／130双包层GDF光纤，泵浦单臂最大承受功率50W；3m长的Nufern公司10／130掺Yb3＋双包层光纤作为增益介质，其对975 nm的泵浦光吸收系数为3.9 dB／m；隔离器的最大承受功率为5W。
第三级放大同样采用了双包层光纤放大的方式，出于抑制非线性效应的考虑采用了较粗纤芯的双包层光纤作为增益、传输介质。
泵浦源为两只Oclaro公司975 nm LD，合束器为ITF公司（6＋1）×1产品，信号纤为10／130双包层光纤，输出光纤为30／250双包层光纤，单臂最大承受功率50W，增益光纤为Nufern公司的掺Yb双包层光纤，纤芯和内包层的直径分别为30μm和250μm，纤芯NA为0.08，内包层NA为0.46，975 nm的泵浦吸收系数为4 dB／m，选取长度3 m。
为了防止回光损伤器件，将输出光纤切成斜8°角。
当种子源注入到第一级放大后，通过调节第一级泵浦LD电流，在泵浦电流达到1000 mA时，获得了第一级放大输出54 mW。
激光功率与泵浦功率的关系如图2。
由于信号光的输出功率小，为小信号功率提取模式；且使用的增益光纤较长，导致信号光被后续增益光纤吸收，因此光－光提取效率较低。
维持第一级放大泵浦功率700 mW，增加第二级放大泵浦LD的工作电流，当泵浦LD的工作电流为5A（此时泵浦功率为10.7 W）时，第二级放大的输出功率为4.3 W，光－光提取效率40.2%。
激光功率与泵浦功率的关系如图3。
结合对双包层光纤放大器的理论计算和实际经验，考虑到第三级放大器工作的稳定可靠，选择第二级放大级的泵浦工作电流为3.5 A，此时二级放大的输出功率为2.33W。
将该信号光注入至三级放大器的纤芯中，逐步增加两支第三级放大器泵浦LD的工作电流，最终在泵浦电流为10 A时，获得了25.3 W的激光输出，其输出功率特性曲线、输出光谱、脉冲宽度如图4所示。
通过光谱仪测试输出光谱，未发现有非线性现象，且输出激光的信噪比大30 dB。
由于第三级放大采用了（6＋1）×1的合束器，有六支泵浦单臂，而实验中实际只用了两支泵浦LD；从图4（a）中线性增长的输出曲线可以推断：进一步增大泵浦注入功率，则有望获得更高功率的激光输出。
报道了基于1064 nm增益开关的全光纤高功率脉冲光纤激光器的实验研究，采用三级级联放大的方式，在最大注入泵浦功率45.2 W时，实现了25.3 W的激光输出，光－光转换效率为55.9%，激光器的输出功率与泵浦功率保持线性。
结果预示：若后期进一步增大泵浦功率，有望获得更高功率的激光输出。
该实验结果可用于高非线性光纤中的非线性光谱展宽实验研究，也可以用于太阳能硅晶体的切割、金属或非金属材料表面去除等方面的应用。
【相关文献】［1］ JLimpert，SHofer，A Liemet，al et.100－W average-power，high-energy nanosecond fiber amplifier［J］.Appl. Phys.B，2002，75（4）：477－479.［2］ O Schmidt，CWirth，ITsybin，et al.Average power of 1. 1kW from spectrally combined，fiber amplified，nanosecond pulsed sources［J］.Opt.Lett.，2009，34（10）：1567－1569.［3］ A Tunnermann，T Schreiber，J Limpert.Fiber lasers and amplifiers：an ultrafast performance evolution［J］.Appl.Opt.，2010，49（25）：F71－F78.［4］ Simonette Pierrot，Flavien Liegeois，Julien Saby，etal..All fibre high repetition rate，high power picosecond laser and UV generation［J］.Fiber Laser Applications，2011，OSA／FILAS.［5］ K K Chen，JH V Price，D JRichardson，et al..Polarisationmaintaining 100W Yb-fiber MPOA producingμJ pulses tunable in duration from 1 to 21ps［J］.Opt.Express，2010，18（14）：14385－14394.［6］ Fan Ji，Lixin Xu，Hai Ming.Passively mode-locked fiber laser using SESAM［J］.Proc.of Spie，2007，6838（7）：1－5.［7］ Wang Yuanxiang，Jiang Peipei，Shen Yanghang，etal..All fiberized master oscillator power amplifier structured pulsed Yb fiber laser［J］.Chinese Journal of Lasers，2009，36（7）：1861－1865.（in Chinese）汪圆香，姜培培，沈永行，等.全光纤结构主振荡功率放大型掺镱脉冲光纤激光器［J］.中国激光，2009，36（7）：1861－1865.［8］ Li Yao，Zhu Chen，Wang Xiongfei，et al.Experimental study on hundred watt output power high repetiti on rate narrow pulse duration fiber lasers［J］.Chinese Journal of Lasers，2009，36（2）：281－284.（in Chinese）李尧，朱辰，王雄飞，等.百瓦级高重复频率窄脉宽光纤激光器实验研究［J］.中国激光，2009，36（2）：281－284.［9］ Liu Wei，Chen Tao，Dai Jianning，et al.All-fiberized Yb fiber laser with passively generated sub-nanosecond pulse output［J］.Acta Optica Sinica，2011，31（12）：1214003.（in Chinese）刘伟，陈滔，戴建宁，等.全光纤化的被动式亚纳秒脉冲Yb光纤激光器研究［J］.光学学报，2011，31（12）：1214003.［10］Lin Dongfeng，Chen Shengping，Hou Jing，et al.Ultrashort pulsed fiber sources in MOPA configurations［J］.Optoelectronic Technology，2008，28（4）：277－282.（in Chinese）林东风，陈胜平，侯静，等.MOPA结构的超短脉冲光纤光源［J］.光电子技术，2008，28（12）：277－282.［11］Chen Shengping，Chen Hongwei，Hou Jing，et al.30W picosecond pulsed fiber laser and high power supercontinuum generation［J］.Chinese Journal of Lasers，2010，37（8）：1943－1949.（in Chinese）陈胜平，谌鸿伟，侯静，等.30W皮秒脉冲光纤激光器及高功率超连续谱的产生［J］.中国激光，2010，37（8）：1943－1949.［12］Xue Yuhao，Zhou Jun，Lei Siyuan，et al.The research development of fiber based high average power ultrashort pulse amplification［J］.Laser＆Optoelectronics Progress，2008，45（11）：28－34.（in Chinese）薛宇豪，周军，雷思远等.高平均功率超短脉冲激光光纤放大研究进展［J］.激光与光电子学进展，2008，45（11）：28－34.。
