无尘洁净厂房工程设计方案
洁净厂房设计工程施工方案
洁净厂房设计工程施工方案一、整体规划1. 洁净厂房的选址：洁净厂房应远离市区、交通便利、环境质量好的地方选址，同时应避免低洼地带和易受污染的地段。
2. 建筑结构设计：洁净厂房的建筑结构应该具备承重能力、稳固性和密闭性。
建筑材料应该选用防静电、耐腐蚀、易清洁的材料。
3. 空气流线设计：在洁净厂房的布局设计上，应根据生产工艺流程合理规划各区域的功能布局和空气流线，避免污染物交叉传递。
4. 消防安全设计：洁净厂房的消防设施应符合国家有关标准，保障人员和设备的安全。
5. 照明设计：洁净厂房的照明设施应充足明亮，且布局合理，不影响洁净度。
二、空气净化系统设计1. 风道系统设计：洁净厂房的风道设计应考虑空气流动速度、温度、湿度等参数，确保空气的循环和过滤效果。
2. 过滤器选型：根据洁净度要求，选择合适的初效、中效、高效过滤器，并定期更换，确保过滤效果。
3. 空调系统设计：洁净厂房的空调系统应具备稳定的温度、湿度控制功能，确保生产环境的稳定性。
4. 空调循环系统设计：采用空气循环系统，可有效提高空气利用率，节约能源。
5. 空气净化设备选择：根据洁净度要求，选择合适的空气净化设备，如空气净化器、净化灯等。
三、管道布局设计1. 管道材质选型：洁净厂房的管道应选择防静电、耐腐蚀、易清洁的材质，如不锈钢、聚氯乙烯等。
2. 管道布局设计：根据生产工艺流程和空气流线，设计合理的管道布局，避免交叉干扰和污染。
3. 管道连接技术：采用先进的管道连接技术，如气密性连接、焊接连接，确保管道系统的密封性。
4. 管道维护保养：定期检查管道系统的使用情况，及时清洁和维护，确保管道系统的正常运行。
四、设备选型1. 洁净工作台：选择适合洁净度要求的工作台，如层流工作台、过滤式无尘工作台等。
2. 空气净化设备：选择具备高效过滤和杀菌功能的空气净化设备，如高效过滤器、臭氧发生器等。
3. 空调系统设备：选用稳定可靠的空调系统设备，确保空气温度、湿度的控制。
洁净厂房工程设计方案
洁净厂房工程设计方案一、引言随着工业的发展，洁净厂房的需求越来越大。
洁净厂房主要用于生产对环境要求较高的产品，如电子、医药、食品等。
因此，洁净厂房工程设计至关重要，设计质量直接影响生产效率和产品质量。
本文将从洁净厂房的功能需求、设计要求、设计方案、施工管理等方面进行详细描述。
二、洁净厂房的功能需求1. 空气净化：洁净厂房需要对空气进行净化处理，确保生产环境的空气质量符合相应标准。
2. 环境控制：洁净厂房需要保持稳定的温度、湿度和光照度，确保生产环境的稳定性。
3. 装备要求：洁净厂房需要配备符合生产需求的洁净设备，如洁净工作台、洁净室、无尘室等。
4. 设施布局：洁净厂房需要合理的布局，确保作业空间的流畅性和安全性。
5. 环境安全：洁净厂房需要符合相关环保法规，确保生产过程对环境的影响最小化。
三、洁净厂房的设计要求1. 空气净化系统：洁净厂房需要配备高效的空气净化系统，包括空气过滤设备、空气处理设备、空气净化设备等，确保空气质量达到洁净要求。
2. 环境控制系统：洁净厂房需要配备可靠的环境控制设备，包括空调系统、加湿系统、照明系统等，确保生产环境的稳定性。
3. 洁净设备配置：洁净厂房需要配置符合生产需求的洁净设备，如无尘工作台、洁净室、洁净通道等。
4. 安全设施布局：洁净厂房需要合理布局安全设施，如消防设备、安全通道、紧急疏散通道等，确保生产过程的环境安全。
5. 环保要求：洁净厂房需要符合相关环保法规的要求，如废气处理设备、废水处理设备等。
四、洁净厂房的设计方案1. 工程布局设计：根据洁净厂房的功能需求和设计要求，合理布局洁净厂房的空间结构，包括生产区、辅助区、管理区等。
确保作业空间的流畅性和安全性。
2. 空气净化系统设计：设计高效的空气净化系统，包括空气过滤设备、空气处理设备、空气净化设备等。
确保空气质量达到洁净要求。
3. 环境控制系统设计：设计可靠的环境控制设备，包括空调系统、加湿系统、照明系统等。
无尘无菌车间净化工程设计方案
无尘无菌车间净化工程设计方案一、项目背景随着科技的发展和工业生产的精密化，无尘无菌车间在众多行业中的应用越来越广泛，如电子、医药、食品等。
为了满足生产工艺对环境的要求，确保产品质量和安全，减少污染和交叉感染，本方案将为您提供一个无尘无菌车间的净化工程设计。
二、设计目标1. 确保车间内空气、表面及物质洁净达到一定级别，满足生产工艺的要求。
2. 预防微生物污染、粉尘颗粒的扩散，保证产品和人员的安全。
3. 提高生产效率，降低生产成本。
4. 改善工作环境，提升员工的工作舒适度和健康水平。
三、设计原则1. 科学合理：根据生产工艺的要求，进行车间的布局、空气流动、防尘隔离等设计。
2. 高效节能：采用先进的净化设备和施工技术，提高资源利用效率，降低运行成本。
3. 安全可靠：确保车间内的设备、材料及施工符合国家和行业相关标准，防止安全事故的发生。
4. 灵活可扩展：考虑车间未来的发展需求，留有足够的扩展空间。
四、设计内容1. 车间布局：根据生产工艺流程，合理划分洁净区域、非洁净区域和辅助区域。
2. 材料选择：选用耐腐蚀、易清洁、环保的材料，满足洁净车间的要求。
3. 设备配置：根据车间的具体需求，选择合适的过滤设备、洁净室、通风系统等。
4. 施工工艺：采用先进的施工技术和设备，确保施工质量和进度。
5. 质量检测与控制：建立完善的质量检测体系，对车间内的洁净度、温度、湿度等进行实时监控。
五、施工步骤1. 规划设计：根据设计方案，进行车间的平面布局和空间设计。
2. 设备采购：采购符合设计和标准的净化设备、材料等。
3. 基础工程：进行车间的基础施工，包括土建、水电等。
4. 净化设备安装：安装空气过滤器、风淋室、洁净室等净化设备。
5. 通风系统建设：施工通风系统，确保车间内空气流通。
6. 空调系统建设：安装空调系统，控制车间的温度和湿度。
7. 电气系统建设：施工电气系统，保障车间内的电力供应。
8. 清洁工程：进行车间的清洁和消毒，确保洁净度。

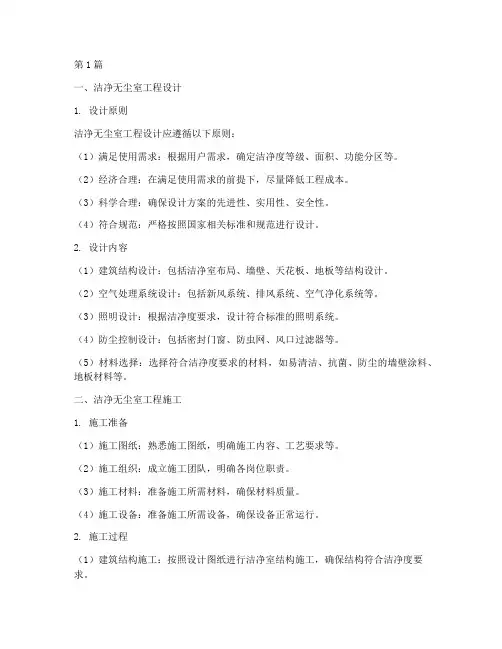

洁净无尘室工程设计施工(3篇)
第1篇一、洁净无尘室工程设计1. 设计原则洁净无尘室工程设计应遵循以下原则：（1）满足使用需求：根据用户需求，确定洁净度等级、面积、功能分区等。
（2）经济合理：在满足使用需求的前提下，尽量降低工程成本。
（3）科学合理：确保设计方案的先进性、实用性、安全性。
（4）符合规范：严格按照国家相关标准和规范进行设计。
2. 设计内容（1）建筑结构设计：包括洁净室布局、墙壁、天花板、地板等结构设计。
（2）空气处理系统设计：包括新风系统、排风系统、空气净化系统等。
（3）照明设计：根据洁净度要求，设计符合标准的照明系统。
（4）防尘控制设计：包括密封门窗、防虫网、风口过滤器等。
（5）材料选择：选择符合洁净度要求的材料，如易清洁、抗菌、防尘的墙壁涂料、地板材料等。
二、洁净无尘室工程施工1. 施工准备（1）施工图纸：熟悉施工图纸，明确施工内容、工艺要求等。
（2）施工组织：成立施工团队，明确各岗位职责。
（3）施工材料：准备施工所需材料，确保材料质量。
（4）施工设备：准备施工所需设备，确保设备正常运行。
2. 施工过程（1）建筑结构施工：按照设计图纸进行洁净室结构施工，确保结构符合洁净度要求。
（2）空气处理系统施工：安装空气过滤器、空调设备、风管系统等，确保正确安装和密封。
（3）照明系统施工：安装照明设备，并进行电气连接和调试。
（4）防尘控制施工：安装密封门窗、防虫网、风口过滤器等，确保防尘效果。
（5）材料施工：根据设计要求，施工墙壁、天花板、地板等，确保材料质量。
3. 调试与验收（1）调试：对空气处理系统、照明系统、防尘控制等进行调试，确保其正常运行。
（2）验收：按照国家相关标准和规范进行验收，确保洁净无尘室工程质量。
三、总结洁净无尘室工程设计施工是一项复杂而严谨的工作，需要充分考虑使用需求、经济性、科学性、规范性等因素。
在设计和施工过程中，应严格按照相关标准和规范进行，确保洁净无尘室工程的质量和效果。
第2篇洁净无尘室在现代工业、科研、医药等领域中扮演着至关重要的角色，其设计施工的质量直接影响到生产、实验等活动的质量和安全性。
净化工程无尘厂房建设方案
净化工程无尘厂房建设方案一、前言随着工业化进程的不断推进，各类工厂的建设和使用也日益增多，然而在工业化生产过程中，粉尘、气体等污染物也随之增加，给环境带来了严重污染。
为了保护环境、改善生活条件，净化工程无尘厂房建设成为了工业生产中一个不可或缺的环节。
本文将从净化工程无尘厂房的关键意义、建设目标和具体方案等方面进行探讨，以期为工业生产提供更优质的环境条件。
二、净化工程无尘厂房建设的关键意义1. 保护环境工业生产是环境污染的主要源头，粉尘等污染物的排放对环境造成了严重影响。
净化工程无尘厂房的建设可以有效减少工业生产过程中的粉尘、气体等污染物的排放，保护环境，减少对大气、水资源等自然环境的破坏。
2. 保障员工健康工业生产中的粉尘、气体等污染物对员工的健康也构成了严重威胁，长期暴露在这些环境中容易导致呼吸系统疾病等健康问题。
净化工程无尘厂房的建设可以有效改善工业生产环境，为员工提供更健康的工作条件。
3. 提高生产效率净化工程无尘厂房的建设可以有效减少生产过程中的尘埃、粉尘等污染物的干扰，提高了生产设备的使用寿命，减少了维修成本，更重要的是提高了生产效率，带来了更高的经济效益。
三、净化工程无尘厂房建设的目标1. 实现零排放净化工程无尘厂房应当致力于实现零排放，即在工业生产过程中减少或者完全消除粉尘、气体等污染物的排放。
2. 提供舒适的工作环境净化工程无尘厂房应当为员工提供一个干净、舒适的工作环境，尽量减少粉尘、气体等污染物的干扰，降低员工的健康风险。
3. 提高生产效率净化工程无尘厂房应当通过净化空气、减少粉尘等污染物的干扰，提高生产设备的使用寿命，降低维修成本，提高生产效率，带来更高的经济效益。
四、净化工程无尘厂房建设方案1. 建立净化系统为了减少粉尘、气体等污染物的排放，净化工程无尘厂房应当建立完善的净化系统。
该系统可以包括空气净化设备、粉尘收集器、废气处理设备等，以达到对排放物质的全面净化处理。
2. 采用封闭式工艺封闭式工艺可以有效减少粉尘、废气等污染物的外泄，采用封闭式生产工艺成为净化工程无尘厂房建设的重要原则。
无尘洁净厂房工程设计方案
无尘洁净厂房工程设计方案一、项目背景和目标无尘洁净厂房是一种特殊的工业厂房，主要用于生产对空气洁净度有严格要求的产品，如半导体、医疗设备、精密仪器等。
设计无尘洁净厂房的目标是确保厂房内空气的洁净度符合产品要求，同时提供合适的工作环境以保障操作人员的安全和舒适。
二、设计原则1.合理规划:根据生产流程和工艺要求设计厂房的布局和工作区域划分，确保流程合理、工艺顺畅。
2.空气净化:对厂房内的空气进行过滤、消毒处理，确保洁净度符合要求。
3.控制人员进出:设计合理的人员进出通道和换衣间，控制人员带入厂房内的灰尘和污染物。
4.控制噪音和振动:采用隔音材料和减震设备，保持厂房内的噪音和振动在可接受的范围内。
5.节能环保:使用节能环保的建筑材料和设备，减少能源消耗和环境污染。
三、设计要点1.空气净化系统:在厂房内设置合适的通风和空调系统，采用有效的空气过滤器和消毒设备，确保空气洁净度的达标。
2.地面处理:采用光滑的地面材料，如环氧地坪或瓷砖，方便清洁和防止灰尘积聚。
3.墙面处理:使用易清洁的材料，如不锈钢板或涂料，避免灰尘附着。
4.通风设备:根据厂房尺寸和工作区域的需要，设置合适的通风设备，确保空气流通和质量。
5.进出通道和换衣间:设计符合要求的人员进出通道和换衣间，包括空气洁净室、更衣室和淋浴室，确保人员进厂时的洁净度。
6.噪音和振动控制:采用隔音材料和减震设备，减少噪音和振动对工作环境的影响。
7.照明和电力:提供充足的照明和电力设备，确保工作区域的安全和舒适。
四、施工和验收标准1.施工标准:按照相关规范和标准进行施工，确保工程质量和安全。
2.空气洁净度验收:在施工完成后，进行空气质量的检测和测试，确保洁净度达标。
3.噪音和振动验收:在相关区域进行噪音和振动测试，确保符合国家标准和厂方要求。
4.安全验收:进行消防、安全和电气方面的验收，确保工作区域的安全性。
五、经济效益和社会效益六、总结无尘洁净厂房工程设计需要综合考虑空气净化、环境控制和人员安全等方面的要求。
常熟无尘净化工程方案(3篇)
第1篇一、项目背景随着科技的不断发展，电子产品、生物医药、精密仪器等行业对生产环境的洁净度要求越来越高。
常熟市作为江苏省重要的工业基地，近年来，越来越多的企业开始重视无尘净化工程的建设。
为了满足市场需求，提高产品质量，降低生产成本，本方案针对常熟市某企业无尘净化工程进行设计。
二、工程目标1. 确保无尘室达到规定的洁净度等级；2. 提高生产效率，降低生产成本；3. 保证生产环境的稳定性和安全性；4. 满足企业未来发展需求。
三、工程概况1. 项目名称：常熟市某企业无尘净化工程2. 项目地点：常熟市3. 项目规模：占地面积10000平方米，无尘室面积2000平方米4. 洁净度等级：ISO 7（100级）5. 工程期限：6个月四、工程方案1. 无尘室布局设计（1）功能分区：根据生产工艺要求，将无尘室划分为生产区、辅助区、办公区等区域，确保各区域功能明确，互不干扰。
（2）流线设计：遵循“人流、物流、气流”三流分离的原则，设计合理的流线，确保生产过程中的洁净度。
（3）房间布置：根据生产设备尺寸、操作人员需求等因素，合理布置房间，确保设备运行空间充足，操作人员操作方便。
2. 无尘室净化系统设计（1）空气处理系统：采用高效过滤器（HEPA）进行空气净化，确保无尘室达到ISO 7（100级）洁净度等级。
（2）新风系统：引入室外新鲜空气，保证室内空气质量，同时通过空气处理系统进行过滤、除湿、加热等处理。
（3）排风系统：设置排风系统，将室内空气排出，保持室内正压，防止外界污染物进入。
（4）温湿度控制：采用恒温恒湿系统，保证无尘室内的温湿度稳定，满足生产工艺要求。
3. 静电防护设计（1）地面：采用防静电地面材料，降低静电产生。
（2）墙壁：采用防静电墙壁材料，降低静电产生。
（3）设备：选用防静电设备，降低静电产生。
4. 安全设施设计（1）消防系统：设置自动喷淋系统、气体灭火系统等消防设施，确保生产安全。
（2）报警系统：设置火灾报警、气体泄漏报警等报警系统，及时发现并处理安全隐患。
无尘净化车间工程装修方案
无尘净化车间工程装修方案一、项目概述无尘净化车间是一种对空气质量要求非常高的特殊场所，其主要目的是为了保证车间内的气体和空气质量符合特定的要求，从而保证生产过程的正常进行。
无尘净化车间通常应用于一些对环境要求非常高的行业，比如医药、电子、生物工程等领域。
本文将介绍无尘净化车间工程装修方案，包括设计原则、材料选用、施工流程等内容。
二、设计原则1. 空气流通性：无尘净化车间中，空气流通性是非常重要的因素。
通常采用层流形式的空气流通方式，通过净化设备对空气进行过滤，然后通过风机将净化后的空气均匀地输送到车间内，以确保车间内的空气质量符合要求。
2. 清洁度：无尘净化车间的设计要求非常高，对于车间地面、墙面和天花板都要求具有较高的清洁度。
通常采用不锈钢、无尘净化石材等材料来进行装修，以保证车间内的清洁度。
3. 环境控制：无尘净化车间需要对温度、湿度、静电等环境因素进行严格的控制，以保证生产过程的正常进行。
因此，在设计装修方案时，需要考虑如何有效地控制这些因素。
4. 安全性：无尘净化车间通常应用于对环境要求非常高的行业，因此安全性是非常重要的因素。
在设计装修方案时，需要考虑如何保证车间内的安全生产，比如防火、防爆等方面的设计。
5. 节能性：无尘净化车间通常需要大量的空调、净化设备等能耗设备。
因此，在设计装修方案时，需要考虑如何降低能耗，提高能源利用率。
三、材料选用1. 地面材料：车间地面通常选择不锈钢、防静电地板等材料。
不锈钢具有较好的耐酸碱、耐腐蚀性能，易清洁、无积尘等优点；防静电地板能有效减少静电产生，防止对精密设备的损坏，提高生产效率。
2. 墙面材料：车间墙面通常选择不锈钢、PVC板等材料。
不锈钢具有非常好的耐腐蚀性能，易清洁、无积尘等优点；PVC板具有良好的防水、防潮性能，易清洁、易安装等特点。
3. 天花板材料：车间天花板通常选择石材、铝塑板等材料。
石材天花板具有良好的防潮、防霉、易清洁等特点；铝塑板则具有较好的防火、隔热性能，易清洁、耐酸碱等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无尘洁净厂房工程设计方案
五、各功能间饮用水、纯化水、动力电、蒸汽情况说明：
1、动力电主要根据设备功率及设备数量来确定配备，未注明设备选型的，综合生产需要及经验，预留出动力电；
2、照明电根据房间面积大小，主要工作间照度满足300勒克斯，一般工作区照度满足150—100勒克斯；
3、自来水、纯化水及蒸汽管道根据生产需要尽可能安装到达该功能区且安装在设备接入点或使用点附近；
4、非特别注明外，各功能区可选择配1—2个220V普通插座；
六、建筑装修
1、车间内部隔断采用白色夹心彩钢板，按需要开设视窗，视窗底边高度为1.0m，视窗均采用固定式并保证良好的气密性；
2、洁净区内吊顶高度为2.6m，吊顶材料采用白色夹心彩钢板；
3、车间内部采用洁净车间水磨石地面；
4、洁净区内部吊顶与墙面、地面及各建筑设施间夹角采用R50mm弧形连接。
5、气闸为双门连锁且密封良好；安全门采用无锁外推式，用塑料膜保证其密封性。
6、洁净区内部采用吸顶式洁净灯具；灯具安装固定于吊顶并密封，易于保养维护；洁净区内部主要作业室照度大于300Lux；各辅助间及通道照度为150Lux；一般区照度不低于100Lux。
光源采用节能型白色荧光灯。
7、车间内部各照明线路均穿保护套管敷设于技术夹层内，照明器开关设于洁净室外，走廊内镶嵌式安装。
8、各设备动力线路采用电缆由配电室引出，穿保护套管布置于技术夹层，就近使用点垂直引入作业区，进入洁净室部分套管做表面光洁处理。
七、空调净化系统
1、口服液生产车间及其辅助功能间洁净度等级为十万级，固体剂生产车间及其辅助功能间洁净度等级为三十万级；
2、净化系统气流组织采用顶部送风，下侧面回风形式；回风采用回风夹道或竖立井两种形式，不采用走道回风。
工艺上有排风要求的生产间，应通过排风口向车间外直排；
3、高效送风口采用高效过滤器，各送风口扩散罩采用不锈钢散流板；
4、车间内部洁净区与室外大气的静压差应大于10帕的静压差，重点控制岗位安装微压差表；
5、空调送风系统根据车间送、回风、排风数据选择送入适量的新风，但最低不能少于总风量的10%；
6、送、回风管道采用1.0mm以下的镀锌钢板制作，并在风管系统中设置适当的清扫口。
送、回风管道外包20mm橡塑保温材料；
八、工艺用水管道与给排水管道
1、生产使用、设备清洗、瓶子精洗用纯水供应由纯化水间通过循环管路输送到各用水岗位，循环管路不能有死角及盲管；管道材质采用不锈钢材质，各阀门采用无积滞点的不锈钢材质球阀；
2、各工序的供水、蒸汽等管路均布置于技术夹层内，就近使用点垂直引入使用岗位，蒸汽管道需做表面保温保护，选用无微粒脱落的包覆材料，并做好表面包覆处理；
3、各个管路均按规定涂色标明内容物料名称，并设置醒目的流向标识；
4、排水管路均埋地暗铺，在水磨石地面开工前设置完成；
5、洁净区内的洁净地漏根据工艺需要设置于洗涤池或清洗出水口附近；
九、消毒
1、洗衣间工作服清洗，应按不同级别采用专用洗涤设备或分批清洗。
工作服的晾干及整理环境，应保证环境洁净；
2、车间内洁净间不再设置独立的紫外线消毒灯或臭氧消毒器，业主可选择在空调系统中配套臭氧发生器，在车间无人状态下定期消毒，消毒停机后2小时内方能进入车间生产；
十、电气
电器控制箱、空调系统的总开关统一设置于配电控制室，便于集中控制；其余的控制开关设置于洁净室内。
十一、安全消防
1、洁净室吊顶、隔墙装修的主要材料为不燃烧体夹心彩钢板；其它装修材料及辅材均为防火材料。
洁净生产与一般生产区域之间按防火分区要求设置不燃烧体封闭到顶隔断，封闭到顶。
2、按消防要求，人员疏散的洁净走廊设置机械排烟系统。
3、在生产车间内部洁净走道设立安全疏散标志，并按规定设置安全门，车间内部应配备应急电源，走道及主要作业区须配备照度适当的应急灯；
4、生产车间内配置消防器材，并设置箱体予以保护，箱体采用镶嵌式安装，并有醒目的标识；车间附近配备足够的消防水源，满足消防部门的验收要求；
5、所有电气接地保护；所有设备转动部分均予以包裹、不暴露在外；
6、车间内部与外部之间须建立联系电话，对车间内部各重点岗位设置事故报警装置，并按要求设立安全值班控制室；。
