三极管极性的判别
三极管极性判断
三级管判断
正常的NPN结构三极管的基极（B）对集电极（C）、发射极（E）的正向电阻是430Ω-680Ω（根据型号的不同，放大倍数的差异，这个值有所不同）反向电阻无穷大；正常的PNP 结构的三极管的基极（B）对集电极（C）、发射极（E）的反向电阻是430Ω-680Ω，正向电阻无穷大。
集电极C对发射极E在不加偏流的情况下，电阻为无穷大。
基极对集电极的测试电阻约等于基极对发射极的测试电阻，通常情况下，基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右（大功率管比较明显），如果超出这个值，这个元件的性能已经变坏，请不要再使用。
如果误使用于电路中可能会导致整个或部分电路的工作点变坏，这个元件也可能不久就会损坏，大功率电路和高频电路对这种劣质元件反应比较明显。
尽管封装结构不同，但与同参数的其它型号的管子功能和性能是一样的，不同的封装结构只是应用于电路设计中特定的使用场合的需要。
在我们常用的万用表中，测试三极管的脚位排列图：
先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),或者都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极.
当基极确定后,将黑表笔接基极,红表笔笔接其它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP.
判断集电极C和发射极E,以NPN为例:
用黑表笔（+）接基极b，用红表笔（-）分别接另外两级，阻值较小的就是集电极c（通常情况下，基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右）。
如何利用万用表区分三极管的极性和管脚
如何利用万用表区分三极管的极性和管脚1. 用万用表分辨三极管极性利用万用表的欧姆挡可以分辨是NPN型还是PNP型三极管，具体方法是：万用表Rx1k挡，用黑表棒按一根引脚，红表棒分别接另两根引脚，如图1所示是接线示意图。
测量两个电阻值真1R1,1R2。
黑表棒换一根引脚，红表棒接另两根引脚，测量两个电阻值2R1，2R2；黑表棒接第三根引脚，红表棒接另两引脚，测量两个电阻值3R1，3R2.将测量的三组电阻值进行比较，当某一组中的两个电阻值基本相等时，黑表棒所接的引脚为该三极管基极。
如果该组两个阻值为三组中的最小值，说明是NPN型三极管；如果该组两个阻值为最大值，说明是PNP三极管。
图1 分辨三极管极性接线示意图2.检测原理如图2所示是NPN型三极管．它有两正极相连的PN结，当黑表棒接基极、红表棒分别接另两个引脚后，因为表内电池的正极与黑表棒相连，这样给集电结和发射结加正向偏置电压，所以测量电阻值基本相等．而且为最小值，其他两种检测状态下均不可能有两个相等且为最小的阳值，这样可以确定是NPN型三极管。
图2 三极管极性检测原理示意图如图2(b)所示是PNP型三极管．两个PN结负极相连，黑表棒接基极、红表棒分别接其他两个引脚后，表内电压给两个PN加反向偏置电压，两个PN反向电阻大小一样，这样可以确定三极管是PNP型．3.1分辨NPN型三极管集电极和发射极方法前面分辨NPN型还是PNP型三极管时已经确定基极，如图3所示是分辨NPN型三极管集电极和发射极时接线示意图。
红、黑表棒任意接基极之外的另两根引脚，然后用嘴唇去同时接触黑表棒和基极．图中集电极和发射极之间电阻R是嘴唇接触时的人体电阻。
如果表针向右偏转一个角度(阻值在减小许多)，说明黑表棒所接引脚为集电极，另一个为发射极。
如果嘴唇接触时表针没有偏转，将红．黑表棒互换一次接线，再用同样方法测量一次，只要三极管是好的，必有衷针偏转现象，可以确定集电极和发射极。
图 3 分辨NPN型三极管集电极和发射极接线示意图4.分辨PNP型三极管集电极和发射极的方法如图4 所示是分辨PNP型三极管集电极和发射极接线示意图，用嘴唇取接触基极和红表棒（不是黑表棒），如表针向右偏转说明红表棒所接为集电极，另一个为发射极。
三极管极性判定
9013三极管9013是一种NPN型小功率三极管。
三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区。
三极管的排列方式有PNP和NPN两种。
s9013 NPN三极管主要用途：作为音频放大和收音机1W推挽输出以及开关等。
中文名9013三极管外文名9013 triode作用电流放大应用收音机的1W推挽输出，音频放大材料硅类型NPN型目录.1型号对比.2引脚参数型号对比s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
如何使用数字万用表判断三极管的管脚极性
如何使用数字万用表判断三极管的管脚极性以S9013的三极管，假设不知它是PNP管还是NPN管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B 极）。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN管，当红表笔（连表内电池正极）连在基极上。
从图4可以得知，手头上的S9013为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断S9013的B极和管型找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三极管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
表打到hFE档上，S9013插到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
读数较大的那次极性就对上表上所标的字母，这时就对着字母去认S9013的C，E极。
学会了，其它的三极管也就一样这样做了，方便快速。
图5万用表上的hFE档图6判断C，E极图7判断C，E极常用三极管类型9012是PNP型三极管，9013是NPN型三极管。
9013不能代替9012使用的。
但是可用9015代替9012。
在一般情况下也可以用8550代替9012。
9011:NPN9012:PNP9013:NPN9014:NPN9015:PNP8550:PNP8050:NPN如需严格的参数资料，请查半导体手册。

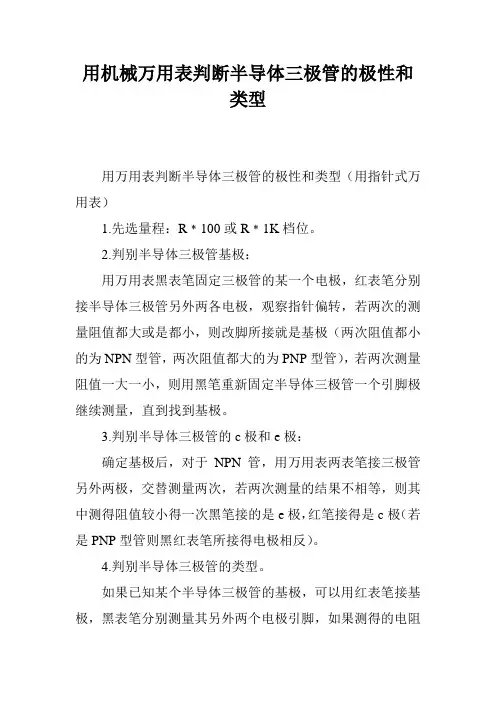

用机械万用表判断半导体三极管的极性和类型
用机械万用表判断半导体三极管的极性和
类型
用万用表判断半导体三极管的极性和类型（用指针式万用表）
1.先选量程：R﹡100或R﹡1K档位。
2.判别半导体三极管基极：
用万用表黑表笔固定三极管的某一个电极，红表笔分别接半导体三极管另外两各电极，观察指针偏转，若两次的测量阻值都大或是都小，则改脚所接就是基极（两次阻值都小的为NPN型管，两次阻值都大的为PNP型管），若两次测量阻值一大一小，则用黑笔重新固定半导体三极管一个引脚极继续测量，直到找到基极。
3.判别半导体三极管的c极和e极：
确定基极后，对于NPN管，用万用表两表笔接三极管另外两极，交替测量两次，若两次测量的结果不相等，则其中测得阻值较小得一次黑笔接的是e极，红笔接得是c极（若是PNP型管则黑红表笔所接得电极相反）。
4.判别半导体三极管的类型。
如果已知某个半导体三极管的基极，可以用红表笔接基极，黑表笔分别测量其另外两个电极引脚，如果测得的电阻
值很大，则该三极管是NPN型半导体三极管，如果测量的电阻值都很小，则该三极管是PNP型半导体三极管。
三极管极性判别
1.红定黑动法：红表笔接三极管的任一脚，黑表笔分别接三极管的另外两脚。当测得阻值小时（几十Ω～十几KΩ）为PNP型；当测得阻值大时（几百KΩ以上）为NPN型。且红表笔接的是三极管的基极。
2.黑定红动法：与红定黑动法相反。
二.集电极与发射用手捏，阻值小的一次红表笔对应的是PNP管的集电极，黑表笔对应的是发射极。
2.NPN型管：基极与黑表笔之间用手捏，阻值小的一次黑表笔对应的是NPN管的集电极，红表笔对应的是发射极。
三.判断硅管与锗管
用R＊1K档，测发射结（eb）和集电结（cb）的正向电阻，硅管大约在3－10KΩ，锗管大约在500－1000Ω之间，两结的反相电阻，硅管一般大于500KΩ，锗管在100KΩ左右。
找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。 (1) 对于NPN型三极管，穿透电流的测量电路如图3所示。根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。 (2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。
二、 PN结，定管型
找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。
怎样用指针式万用表判断三极管的极性和好坏
怎样用指针式万用表判断三极管的极性和好坏在路测试可以分通电状态下测试或不通电状态测试。
在通电状态下测试可以测一下基极电压。
一般硅管的为0.7V。
锗管的为0.2-0.3V。
说明工作正常。
否则为截止状态。
不通电状态可测一下三极管的PN结的正反向电阻是否正常。
有的三极管由于在路并联小电阻或电感，不能正常检测可以拆下来测量。
三极管的管脚必须正确辨认,否则,接入电路不但不能正常工作,还可能烧坏晶体管。
己知三极管类型及电极,指针式万用表判别晶体管好坏的方法如下:①测NPN 三极管:将万用表欧姆挡置"R ×100" 或"R ×lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
②测PNP 三极管:将万用表欧姆挡置"R ×100" 或"R ×lk" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型),并辨别出e、b、c 三个电极。
测试方法如下:①用指针式万用表判断基极b 和三极管的类型:将万用表欧姆挡置"R ×100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。
三极管极性的判别
三极管极性的判别极管分为PNP,NPN型，它有基极，集电极，发射级组成。
(a)判定基极。
用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为PNP 型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管。
(b)判定集电极c和发射极e。
(以PNP为例)将万用表置于R×100或R×1k挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
C判别高频管与低频管高频管的截止频率大于3MHz，而低频管的截止频率则小于3MHz，一般情况下，二者是不能互换的。
测量放大能力(β)。
目前有些型号的万用表具有测量三极管hFE的刻度线及其测试插座，可以很方便地测量三极管的放大倍数。
先将万用表功能开关拨至挡，量程开关拨到ADJ位置，把红、黑表笔短接，调整调零旋钮，使万用表指针指示为零，然后将量程开关拨到hFE位置，并使两短接的表笔分开，把被测三极管插入测试插座，即可从hFE刻度线上读出管子的放大倍数。
先用万用表电阻档（用高阻档，有9V的输出）测出三极管等效的二极管的共P(NPN)或共N(PNP)极，然后将使用万用表测N极间电阻（NPN），PNP则测P极间电阻。
将手指涂上点口水，呃就是唾液，将共P极和其中1个N极放在手指湿处，再测2个N极间电阻，一定要用正极表笔对着湿手指上的那个N极，看电阻是否变小，变小了就说明那个N极是集电极，共P为控制极，剩下就是发射极了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选ppt
8
精选ppt
9
由图可知二极管连接在一起的引脚就是基极。 由于二极管的单向导电性，而这两个二极管又 是同极相连，所以三极管的发射极和集电极之 间的电阻总是应该接近无穷大的。 因此我们可 以由此先判断基极b,用万用表判断三极管极性 的步骤是:
精选ppt
10
(1)先判断基极b: 用万用表红黑
1、小功率金属封装的三极管 使三个引脚构成等腰三角形的顶点上，从
左向右依次为e b c 或者看其金属冒底端有一个小突起，距离这
个突起 最近的是发射极，然后顺时针依次是 基极、集电极。
没有突起的，顺时针管脚仍然依次为发射极、 基极、集电极。
精选ppt
3
精选ppt
4
2、中小功率塑料三极管 使其平面朝向自己，三个引脚朝下放置，一
表笔分别测量三极 管任意两个脚，每 两个脚正反都测量 一次。如果有且只 有两个脚间的电阻 无论正反向都无穷
大，那么这两个脚
一定是集电极和发 射极，剩下的那个 脚就是基极b。
精选ppt
11
(2)再判断集电极c和发射极 e: 确定了基极，就要利用三极管的特性了。三
极管的特性是放大电信号。如果在基极和集电 极之间加上电阻构成通路，那么从万用表中流 出的电流就会使三极管导通，所以原本电阻无 穷大的集电极和发射极之间的电阻将会明显变 小。
根据这个思路，我们用万用表的红黑表棒分 别接到集电极和发射极，然后用手指捏住基极 和其他两个脚中的任意一个，并观察万用表的 示数。如果示数明显变小，那么手指捏的另外 一个脚就是集电极。剩下的那个脚就是发射极
精选ppt
12
要点
从封装用外形上判断 用万用表判断
精选ppt
13
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
般的从左到右依次为e b c。 但也有的依次是b c e 或 c e b
精选ppt
5
精选ppt
6
3、大功率金属封装三极管 极性识别如图，其中外壳是c
精选ppt
7
万用表判别三极管的极性
当无法判断三极管的管脚或需要测定三极管的 极性时，需要用三极管的等效原理进行测量。 根据三极管的结构，我们可以把三极管想象成 两个二极管同极相连而成。如图：
精选ppt
1
引言
.在现代家用电器及很多电器设备中,电路中用 到的元件最基本的就是三极管,而在电子实习 课中,元器件的识别与检测是最基本的内容,而 三极管极性的判别更是重要,因为在以后的实 习中,常用到的三极管,在电子线路装配中,如 果不能正确安装三极管,电路就不能正常工作.
精选ppt
2
从封装及外形上识别
