传感器试题和答案解析

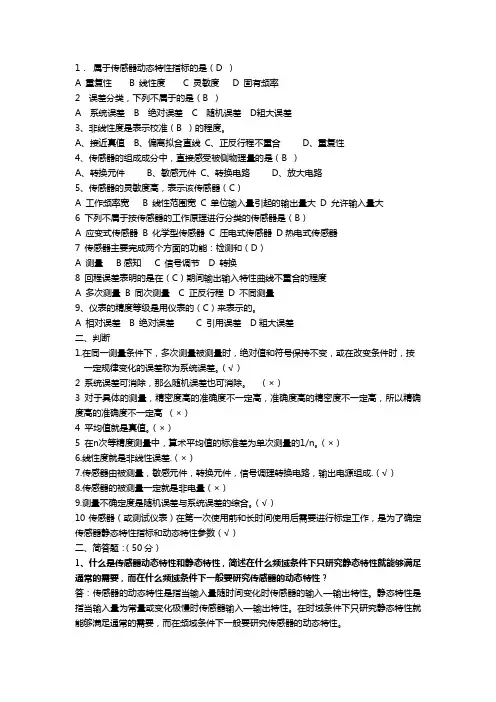

传感器和检测技术试题(卷)与答案解析
四计算题
1、如图所示电路是电阻应变仪中所用的不平衡电桥的简化电路，图中R2=R3=R是固定电阻，R1与R4是电阻应变片，工作时R1受拉，R4受压，ΔR=0，桥路处于平衡状态，当应变片受力发生应变时，桥路失去平衡，这时，就用桥路输出电压Ucd表示应变片变后电阻值的变化量。试证明：Ucd=-（E/2）(ΔR/R)。
2.自感式传感器测量电路的主要任务是什么？变压器式电桥和带相敏检波的交流电桥，哪个能更好地完成这一任务？为什么？
主要任务：把被测量变化转换成自感L的变化，通过一定的转换电路转换成电压或者电流输出。
带相敏检波的交流电桥能更好的完成这一任务。使用相敏整流电路，输出电压不仅能反映衔铁位移的大小和方向，而且还消除了零点残余电压的影响。
1．属于传感器动态特性指标的是（D）
A重复性B线性度C灵敏度D固有频率
2误差分类，下列不属于的是（B）
A系统误差B绝对误差C随机误差D粗大误差
3、非线性度是表示校准（B ）的程度。
A、接近真值 B、偏离拟合直线 C、正反行程不重合 D、重复性
4、传感器的组成成分中，直接感受被侧物理量的是（B ）
A、转换元件 B、敏感元件 C、转换电路 D、放大电路
A.相邻桥臂同变输入电压相加B.相邻桥臂差变输入电压相减
C.相对桥臂同变输入电压相加D.相对桥臂差变输入电压相加
7、利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小(C)
A.两个桥臂都应当用大电阻值工作应变片B.两个桥臂都应当用两个工作应变片串联 C.两个桥臂应当分别用应变量变化相反的工作应变片 D.两个桥臂应当分别用应变量变化相同的工作应变片
C.降低线圈的Q值D.提高激磁电源电压
6.为了使传感器具有较好的线性度，一般取测量量范围为线圈骨架长度的（ D ）。
高中传感器试题及答案
高中传感器试题及答案一、选择题1. 传感器的主要功能是什么？A. 转换能量B. 检测物理量C. 放大信号D. 存储数据答案：B2. 下列哪项不是传感器的分类？A. 压力传感器B. 温度传感器C. 速度传感器D. 存储器答案：D3. 传感器的灵敏度是指：A. 传感器的稳定性B. 传感器的响应速度C. 传感器输出与输入变化的比值D. 传感器的使用寿命答案：C4. 传感器的线性度是指：A. 传感器的输出与输入成正比的程度B. 传感器的输出与输入成反比的程度C. 传感器的输出与输入无关D. 传感器的输出与输入成非线性关系答案：A5. 以下哪个传感器常用于测量温度？A. 光电传感器B. 热电偶传感器C. 压力传感器D. 湿度传感器答案：B二、填空题6. 传感器的_________是指传感器在规定条件下，对被测量的响应与真实值之间的差异。
答案：精度7. 传感器的_________是指传感器在规定时间内，对被测量的响应能力。
答案：响应时间8. 传感器的_________是指传感器在规定条件下，对被测量的重复响应能力。
答案：重复性9. 传感器的_________是指传感器在规定条件下，对被测量的测量范围。
答案：量程10. 传感器的_________是指传感器在规定条件下，对被测量的测量误差。
答案：误差三、简答题11. 简述传感器在自动化控制系统中的作用。
答案：传感器在自动化控制系统中起到关键的作用，它们能够将各种非电物理量（如温度、压力、速度等）转换成电信号，为控制系统提供必要的输入信息，从而实现对系统状态的监测和控制。
12. 请举例说明传感器在日常生活中的应用。
答案：传感器在日常生活中有广泛的应用，例如：温度传感器用于自动调节室内温度，压力传感器用于血压计测量血压，光电传感器用于自动门的开关控制等。
四、计算题13. 假设有一个压力传感器，其量程为0-100kPa，灵敏度为2mV/kPa，如果测量到的压力为50kPa，请计算传感器的输出电压。
传感器试题及答案
传感器试题及答案一、选择题1. 传感器的主要功能是什么？A. 放大信号B. 转换信号C. 过滤信号D. 存储信号答案：B2. 下列哪个不是传感器的分类？A. 温度传感器B. 压力传感器C. 速度传感器D. 功率传感器答案：D3. 传感器的灵敏度是指什么？A. 传感器的稳定性B. 传感器的响应速度C. 传感器输出信号的变化量与输入量的变化量之比D. 传感器的精度答案：C二、填空题1. 传感器按照工作原理可以分为_________、_________、_________等。
答案：物理传感器；化学传感器；生物传感器2. 传感器的_________是指在规定条件下，传感器输出信号随输入量变化而变化的能力。
答案：线性度3. 传感器的_________是指在相同输入量下，多次测量结果之间的一致性。
答案：重复性三、简答题1. 简述传感器在工业自动化中的应用。
答案：传感器在工业自动化中用于监测和控制生产过程中的各种参数，如温度、压力、流量、速度等，确保生产过程的稳定性和产品质量的一致性。
2. 传感器的精度和分辨率有什么区别？答案：精度是指传感器测量结果与真实值之间的差异，而分辨率是指传感器能够区分的最小输入量变化。
四、计算题1. 假设有一个线性传感器，其输出信号与输入量成线性关系，比例系数为2V/单位。
如果输入量为5单位，求传感器的输出信号。
答案：传感器的输出信号 = 2V/单位 * 5单位 = 10V2. 如果一个传感器的灵敏度为0.01V/度，输入温度变化为10度，求传感器的输出信号变化。
答案：传感器的输出信号变化 = 0.01V/度 * 10度 = 0.1V五、论述题1. 论述传感器在环境监测中的应用及其重要性。
答案：传感器在环境监测中用于检测空气质量、水质、土壤状况等环境参数。
它们能够实时监测环境变化，为环境保护提供数据支持，对于预防污染、保护生态环境具有重要意义。
传感器技术考试试题
传感器技术考试试题一、选择题（每题 3 分，共 30 分）1、以下哪种传感器常用于测量温度？（）A 电容传感器B 电感传感器C 热电偶传感器D 压电传感器2、电阻应变式传感器的工作原理是基于（）A 电阻应变效应B 压电效应C 热电效应D 磁电效应3、能够测量位移的传感器不包括（）A 光栅传感器B 霍尔传感器C 电感式传感器D 电容式传感器4、下列哪项不是传感器的静态特性指标（）A 线性度B 灵敏度C 频率响应D 重复性5、光电传感器的工作基础是（）A 光电效应B 电磁感应C 压电效应D 霍尔效应6、以下哪种传感器适用于测量微小的压力变化？（）A 压阻式压力传感器B 电容式压力传感器C 电感式压力传感器D 应变式压力传感器7、超声波传感器是利用（）来工作的。
A 超声波的反射B 超声波的折射C 超声波的衍射D 超声波的干涉8、湿度传感器通常基于以下哪种物理量的变化来测量湿度？（）A 电阻B 电容C 电感D 电压9、智能传感器与传统传感器的主要区别在于（）A 精度更高B 具备信号处理能力C 体积更小D 价格更低10、以下关于传感器的说法，错误的是（）A 传感器可以将非电量转换为电量B 传感器的输出信号通常是标准的电信号C 传感器的精度越高越好D 传感器的响应时间越短越好二、填空题（每题 3 分，共 30 分）1、传感器通常由_____、＿____和_____三部分组成。
2、按照工作原理，传感器可分为_____、＿____、＿____等类型。
3、电容式传感器根据改变电容的方式不同，可分为_____、＿____和_____三种。
4、热电偶产生的热电势由_____和_____两部分组成。
5、光电传感器按照接收光的方式不同，可分为_____、＿____、＿____和_____四类。
6、常用的压力传感器有_____、＿____、＿____和_____等。
7、测量位移的传感器中，＿____传感器精度高，＿____传感器测量范围大。

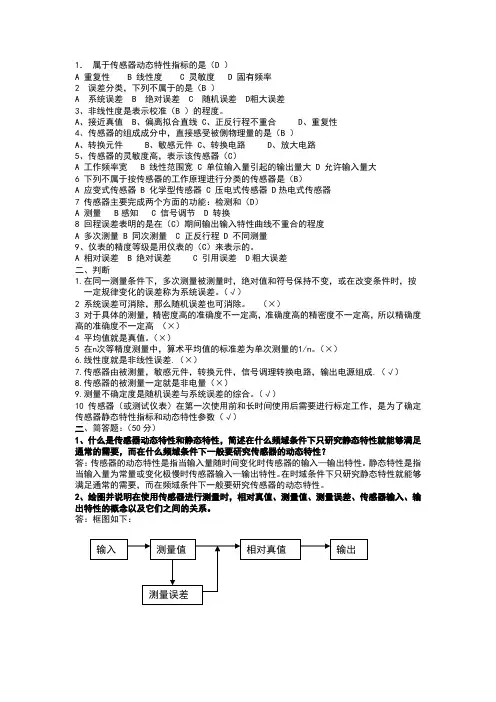

传感器和检测技术试题与答案解析
1．属于传感器动态特性指标的是（D ）A 重复性B 线性度C 灵敏度D 固有频率2 误差分类，下列不属于的是（B ）A 系统误差B 绝对误差C 随机误差 D粗大误差3、非线性度是表示校准（B ）的程度。
A、接近真值B、偏离拟合直线C、正反行程不重合D、重复性4、传感器的组成成分中，直接感受被侧物理量的是（B ）A、转换元件B、敏感元件C、转换电路D、放大电路5、传感器的灵敏度高，表示该传感器（C）A 工作频率宽B 线性范围宽C 单位输入量引起的输出量大D 允许输入量大6 下列不属于按传感器的工作原理进行分类的传感器是（B）A 应变式传感器B 化学型传感器C 压电式传感器 D热电式传感器7 传感器主要完成两个方面的功能：检测和（D）A 测量 B感知 C 信号调节 D 转换8 回程误差表明的是在（C）期间输出输入特性曲线不重合的程度A 多次测量B 同次测量C 正反行程D 不同测量9、仪表的精度等级是用仪表的（C）来表示的。
A 相对误差B 绝对误差C 引用误差 D粗大误差二、判断1.在同一测量条件下，多次测量被测量时，绝对值和符号保持不变，或在改变条件时，按一定规律变化的误差称为系统误差。
（√）2 系统误差可消除，那么随机误差也可消除。
（×）3 对于具体的测量，精密度高的准确度不一定高，准确度高的精密度不一定高，所以精确度高的准确度不一定高（×）4 平均值就是真值。
（×）5 在n次等精度测量中，算术平均值的标准差为单次测量的1/n。
（×）6.线性度就是非线性误差.（×）7.传感器由被测量，敏感元件，转换元件，信号调理转换电路，输出电源组成.（√）8.传感器的被测量一定就是非电量（×）9.测量不确定度是随机误差与系统误差的综合。
（√）10传感器（或测试仪表）在第一次使用前和长时间使用后需要进行标定工作，是为了确定传感器静态特性指标和动态特性参数（√）二、简答题：（50分）1、什么是传感器动态特性和静态特性，简述在什么频域条件下只研究静态特性就能够满足通常的需要，而在什么频域条件下一般要研究传感器的动态特性？答：传感器的动态特性是指当输入量随时间变化时传感器的输入—输出特性。
传感器的试题及答案
一、填空（30分，每空1.5分）1、有一温度计，它的量程范围为0∽200℃，精度等级为0.5级。
该表可能出现的最大误差为，当测量100℃时的示值相对误差为。
2、在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的倍左右为宜。
3、传感器由、、三部分组成。
4、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。
5、已知某铜热电阻在0℃时的阻值为50Ω，则其分度号是，对于镍铬-镍硅热电偶其正极是。
6、霍尔元件采用恒流源激励是为了。
7、用水银温度计测量水温,如从测量的具体手段来看它属于测量。
二、选择题(30分，每题2分)1、在以下几种传感器当中属于自发电型传感器。
A、电容式B、电阻式C、压电式D、电感式2、的数值越大,热电偶的输出热电势就越大。
A、热端直径B、热端和冷端的温度C、热端和冷端的温差D、热电极的电导率3、将超声波（机械振动波）转换成电信号是利用压电材料的。
A、应变效应B、电涡流效应C、压电效应D、逆压电效应4、在电容传感器中，若采用调频法测量转换电路，则电路中。
A、电容和电感均为变量B、电容是变量，电感保持不变C、电感是变量，电容保持不变D、电容和电感均保持不变5、在两片间隙为1mm的两块平行极板的间隙中插入，可测得最大的容量。
A、塑料薄膜B、干的纸C、湿的纸D、玻璃薄片6、热电阻测量转换电路采用三线制是为了A、提高测量灵敏度B、减小非线性误差C、提高电磁兼容性D、减小引线电阻的影响7、当石英晶体受压时，电荷产生在。
A、Z面上B、X面上C、Y面上D、X、Y、Z面上8、汽车衡所用的测力弹性敏感元件是。
A、悬臂梁B、弹簧管C、实心轴D、圆环9、在热电偶测温回路中经常使用补偿导线的最主要的目的是。
A、补偿热电偶冷端热电势的损失B、起冷端温度补偿作用C、将热电偶冷端延长到远离高温区的地方D、提高灵敏度10、减小霍尔元件的输出不等位电势的办法是。
A、减小激励电流B、减小磁感应强度C、使用电桥调零电位器11、测得某检测仪表的输入信号中,有用信号为20毫伏,干扰电压也为20毫伏, 则此时的信噪比为。
高中传感器试题及答案
高中传感器试题及答案一、选择题（每题2分，共20分）1. 传感器的工作原理是基于（）。
A. 物理效应B. 化学效应C. 生物效应D. 心理效应答案：A2. 以下哪个不是传感器的分类？（）A. 温度传感器B. 压力传感器C. 速度传感器D. 声音传感器答案：D3. 传感器输出信号的类型不包括（）。
A. 电压B. 电流C. 温度D. 电阻答案：C4. 传感器的灵敏度是指（）。
A. 传感器对输入信号的响应速度B. 传感器输出信号与输入信号的比值C. 传感器的稳定性D. 传感器的耐用性答案：B5. 传感器的线性度是指（）。
A. 传感器输出信号与输入信号成正比的程度B. 传感器输出信号与输入信号成反比的程度C. 传感器输出信号与输入信号无关的程度D. 传感器输出信号与输入信号成指数关系的程度答案：A6. 在传感器的校准过程中，通常需要使用（）。
A. 标准物质B. 标准设备C. 标准环境D. 标准操作答案：B7. 传感器的动态特性主要是指（）。
A. 传感器对快速变化的信号的响应能力B. 传感器对缓慢变化的信号的响应能力C. 传感器对静态信号的响应能力D. 传感器对周期性信号的响应能力答案：A8. 传感器的精度是指（）。
A. 传感器测量结果与真实值的接近程度B. 传感器测量结果的重复性C. 传感器测量结果的稳定性D. 传感器测量结果的可靠性答案：A9. 传感器的稳定性是指（）。
A. 传感器在长时间内保持性能不变的能力B. 传感器在不同环境下保持性能不变的能力C. 传感器在不同负载下保持性能不变的能力D. 传感器在不同电源下保持性能不变的能力答案：A10. 在传感器的安装过程中，以下哪个因素不是需要考虑的？（）A. 传感器的安装位置B. 传感器的安装角度C. 传感器的安装材料D. 传感器的安装颜色答案：D二、填空题（每题2分，共20分）1. 传感器是将__________转换为电信号的装置。
答案：非电物理量2. 传感器的输出信号通常需要通过__________进行处理和转换。
传感器试题(答案)知识讲解
传感器试题(答案)《传感器及应用技术》期末考试试题（C套）答案一、填空题（每空1分，共30分）：1、现代信息技术的三大支柱是指：传感器技术、通信技术、计算机技术2、国家标准(GB7665-87)对传感器(Transducer/Sensor)的定义：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。
3、传感器由敏感元件、传感元件、测量转换电路和辅助电源三部分组成。
4、现代科学技术使人类社会进入了信息时代，来自自然界的物质信息都需要通过传感器进行采集才能获取。
5、测量结果与被测量的约定真值之间的差别就称为误差。
6、对测量结果评价的三个概念（１）精密度、（２）准确度、（３）精确度7、对传感器的输出量与输入量之间对应关系的描述－－称为传感器的特性。
8、电阻应变式传感器的工作原理是将电阻应变片粘贴到各种弹性敏感元件上，使物理量的变化变成应变片的应力、应变变化，从而变成电阻值变化。
9、热电阻温度计是利用金属导体或半导体材料的电阻率随温度而变化的特性进行温度测量。
10、电感式传感器是利用电磁感应原理，将被测非电量的变化转换成线圈的电感变化的一种传感器。
11、压电传感器是一种典型的自发电式传感器。
它以某些电介质的压电效应为基础，在外力作用下，在电介质的表面产生电荷，从而实现非电量的电测转换。
12、热电偶产生的热电势一般由⑴接触电势和⑵温差电势组成。
13光电式传感器是利用光敏元件将光信号转换为电流信号的装置。
14、霍尔传感器是利用霍尔效应原理制成的传感器，主要用来测量磁场的大小。
15、电容式传感器有变面积式、变间隙式和变介质式三种。
16、当输入端加电流I，并在元件平面法线方向加磁感强度为B的磁场，那么在垂直于电流和磁场方向上将产生电动势，这种现象就是霍尔效应。
二、选择题（每1分，共30分）：1、传感器的精确度是指（ A ）A传感器的输出指示值与被测量约定真值的一致程度B传感器输出量y和输入量x之比C传感器能够测量的下限值(y min)到上限值(y max)之间的范围D输出量与输入量之间对应关系2、不是基于物质的热胀冷缩现象来反映被测温度高低的是（ D ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、已知一等强度梁测力系统，R x 为电阻应变片，应变片灵敏系数 K=2，未受应变时，R ＜ = 100 ?。
当试件受力 F 时，应变片承受平均应变 £ = 1000卩m/m ,求：(1) 应变片电阻变化量 ？ R ＜和电阻相对变化量？ R x /R x 。
(2)将电阻应变片 R ＜置于单臂测量电桥，电桥电源电压为直流3V,求电桥输出电压及电桥非线性误差。
(3) 若要使电桥电压灵敏度分别为单臂工作时的两倍和四倍，应采取解: (1)RXKR XR X K R X2 1000 100 0.2()化时，电桥输出电压为 U O(3)要使电桥电压灵敏度为单臂工作时的2倍，则应该在等强度梁的正反面对应贴上两个相同的应变片，一个受拉应变，一个受压应变，接入电桥相邻桥臂，形成半桥差动电桥, 且取其他桥臂电阻也为 Rx 。
1R X此时，U o — E -0.003(V)，r L 0 2R X要使电桥电压灵敏度为单臂工作时的4倍，则应该在等强度梁的正反面对应贴上四个相同的应变片，2个受拉应变，2个受压应变，形成全桥差动电桥。
2、有一个以空气为介质的变面积型平板电容传感器(见下图)。
其中a=16mm,b=24mm,两极板间距为4mm 。
一块极板分别沿长度和宽度方向在原始位置 上平移了 5mm ，求：R X R X0.21000.2% (2)将电阻应变片Rx 置于单臂测量电桥，取其他桥臂电阻也为Rx 。
当Rx 有？ Rx 的变R X R XU O(云ri )E3 (100 0.2 丄)200 0.2 20.0015(V)非线性误差:r LR X /2R X 1 R X /2R X100% 0.1%此时，U oR X R X0.006(V)，r L 0(1) 极板未移动时，电容的初始电容值。
(2) 极板沿不同方向移动时，传感器的位移灵敏度真空的介电常数 Go 8.854 1012F/m )。
K (已知空气相对介电常数 G 1 ,解:(1) Co8.854 101231 16 10 24 10100.85(PF)(2)当一块极板沿长度方向在原始位置上平移时，有C 1 b C 0b当一块极板沿宽度方向在原始位置上平移时，有C 2aC 0 ak 1AC Co Ab b12 0.85 10 324 10113.542 10(F/m)或: k 1AC 1/C 0Abb 24 10 3-141.67(m )AC C 0Aa a120.85 10316 10100.53125 10 (F/m)30C,测得热电动势 E(t,t 0)=38.560mv ，求被测介质实际温度。
(E(30,0)=1.203mv)工作端 0 204060 708090温度「C )热电动势(mv)900 37.32538.122 38.915 39.703 40.096 40.488 40.897或:k 2AC 2 /C oAa316 10 3-162.5(m )4、一个以空气为介质的平板电容式传感器结构如右图所示，其中 a=10mm ， b=16mm 两极板间距d=1mm 。
测量时，若上极板在 原始位置(A x=0mm )上向左平移了 2mm (即A x=2mm ),求该传感器的电容变化量、 电容相对变化量和位移相对灵敏度K o(已知空气的相对介电常数& r =1F/m ，真-12空时的介电常数£ o =8.854 X 10 F/m ) 解：电容变化量为:C C C 0r 0(a x)b r °abd dr 0xb d1 8.854 12310 2 10316 1010 3132.83 10 (F)即电容减小了 2.83 10 13F 电容相对变化量为：C C 0位移相对灵敏度为：K 。
r 0xb 0.2d x 2 10 3r °ab d a 1010 3 CC 0x a 11 100xxa10 10 35、镍铬一镍硅热电偶，工作时冷端温度为解：由已知条件可知： t o =3O C, E (t,t o ) =38.560mv•••根据中间温度定律：E(t,t o )= E(t,O)- E(t 0,0)= E(t,O)- E(30,0)=38.560E(t,0)=38.560+ E(30,0)=38.560+1.203=39.763(mv) 39.703 < 39.763 < 40.096 E M =39.763,E L =39.703,E H =40.096t L =960,t H =970被测介质实际温度为：39.763 39.703 960(970 960) 961.527 (C)40.096 39.7036、有一台变间隙非接触式电容测微仪，其传感器的极板半径 r=5mm ，假设与被测工件的初-12始间隙d o =0.5mm 。
已知试真空的介电常数等于8.854 X 10 F/m ，求：(1)如果传感器与工件的间隙变化量增大厶 d =10呵，电容变化量为多少？(2) 如果测量电路的灵敏度 Ku=100mV/pF,则在间隙增大△ d=1呵时的输出电压为多少？解：① 电容式传感器的电容量：C 4Ad则初始电容量:间隙变化后的电容量:7、使用镍铬-镍硅热电偶，其基准接点为 30 C ，测温接点为400 C 时的温差电动势为多C 0—A8.854 10 12 10-6d 。
0.5U 1.39pFC' eAd8.854 10 12 10-6500 10则电容变化量: ②灵敏度 K UU OC 25 106C 0 C' 1.39-1.36 0.03pF 1.36pFU O 0则：rA(1 d °d °8.854 10 1210-6mV 100 ，所以U O pF C100皿pF1)100d25 106(盘丄)1002.78mV501少？若仍使用该热电偶，测得某接点的温差电动势为10.275mV,则被测接点的温度为多少? 镍铬-镍硅热电偶分度表(参考端温度为0°C)解：由分度表查得 E (30 C, 0C) =1.203mV ,E (400 C, 0C) =16.395mV 。
由中间温度定律 E (t,t 0) =E(t,t c )+E(t c ,t 。
)有: E (400 C, 30C)E (250 C, 0C) =10.151mV ,(260 C, 0 C) =10.560mV 。
=E (400 C, 0 C) -E (30 C, 0C) =16.395-1.203=15.192mV由分度表查得t M8、 面, 由插值法t Mt LE ME H250 咤 10・15110.560 电阻应变片阻值为 钢材的弹性模量 10.151 120 ,E L E L(t H t L )得:10 =253 C灵敏系数KE 2 1011 N/m 2,2，沿纵向粘贴于直径为 0.05m 的圆形钢柱表0.3 , (1)求钢柱受9.8 104N 拉力作用时RR 和相对变化量 - R样拉力作用时应变片电阻的相对变化量为多应变片电阻的变化量(2)又若应变片沿钢柱圆周方向粘贴，问受同SER R x9.8 104R 0.05%R x____ 2 0.05 2113.14 ( )2 2 10112120 0.05% 0.06() 0.05%9、已知分度号为 S的热电偶冷端温度为t0=2O C,现测得热电势为11.710mV ,求被测温度为多少度？(E(20,0)=0.113mv)工作端0 20 40 60 70 80 90温度(C) 热电动势(mv)1100 10.754 10.991 11.229 11.467 11.587 11.707 11.827解：E( t,t0)=11.710E (t,0 C) =E(t,t°)+E(t0,O C )11.710=E(t,0 C )-E(20 C ,0)=E(t,0 C )-0.113所以 E (t,0C) =11.823mV查表：E(1180 C ,0 C )=11.707mV, E(1190 C ,0C )=11.827mV所以t M =t L+ E M~E L (t H t L)=1180 C + 11.823 11.707X10C =1470 CE H-E L11.827 11.82310、有一吊车的拉力传感器如右图所示。
其中电阻应变片 R1、R2、R3、R4贴在等截面轴上。
已知R1、R2、R3、R4标称阻值均为120 Q,桥路电压为 2V，物重m引起R1、R2变化增量为1.2 Q o1) 画出应变片组成的电桥电路。
2) 计算出测得的输出电压和电桥输出灵敏度。
3) 说明R3、R4起到什么作用？解：① 应变片组成半桥电路：R yRT K x 0.3 0.05% 0.015%Uo R/R③R3、R4可以进行温度补偿。
11、有一台变极距非接触式电容测微仪，其极板间的极限半径r=4mm ，假设与被测工件的初始间隙S =0.3mm ，试求:1) 若极板与工件的间隙变化量=2 pm 时，电容变化量为多少？2) 若测量电路的灵敏度 S=100mV/pF ,读数仪表的灵敏度S = 5格/mv,则在 =2 p m 时,读数仪表的示值变化多少格？解：1)设电容变化量为 C,由题意可知:CCC2) n CS 1S 2 = 0.01 100 5 5 格综合设计分析题若要你需要用差动变压器式加速度传感器来测量某测试平台振动的加速度。
请你: (1)设计出该测量系统的框图，并作必要的标注或说明;(2)画出你所选用的差动变压器式加速度传感器的原理图，并简述其基本工作原理; 解： (1)U oE [ (R i R i ) [(R i R i ) R 4R 3E R 2 1.2]R 3 (R 2R 2)2 R 2 1200.01V②解得：C 0.01PF综合设计分析题如上图所示为一悬臂梁式测力传感器结构示意图，在其中部的上、下两面各贴两片电阻一 1应变片。
已知弹性兀件各参数分别为：I 25cm ； t 3mm ； x l ； W 6cm ；2E 70 105Pa ；电阻应变片灵敏度系数 K 2.1，且初始电阻阻值(在外力 F 为0时)均为R 0120(1)设计适当的测量电路，画出相应电路图;(2)分析说明该传感器测力的工作原理(配合所设计的测量电路)(3)当悬臂梁一端受一向下的外力 F 0.5N 作用时，试求此时四个应变片的电阻值(提示:(2 )差动变压器式加速度传感器的原理图X测试平台振动加速度的测量系统框图1— 悬臂梁； 2— 差动变压器3R6(l x)F ); WEt2。
