教学文件4-6 程控交换设备工程安装施工规范
程控交换机施工方案
程控交换机施工方案1. 引言程控交换机是一种运用数字控制技术的电话交换机，通过计算机程序控制电话通信的路由。
本文档旨在描述程控交换机的施工方案，包括安装、配置和测试等环节，以确保程控交换机能够正常运行。
2. 施工准备2.1 软硬件准备•程控交换机设备•电力和网络接口•计算机设备•相关配件和电缆2.2 施工人员培训确保施工人员熟悉程控交换机的安装、配置和测试流程，并具备相关技术知识和操作技能。
2.3 施工环境准备确保施工环境符合程控交换机的要求，包括电力供应、通风和温度等。
3. 施工流程3.1 安装程控交换机按照厂家提供的安装指南，将程控交换机安装到指定位置。
确保交换机与电力和网络接口连接良好。
3.2 配置程控交换机3.2.1 连接计算机使用串口或以太网线将计算机与程控交换机相连。
3.2.2 网络设置根据实际需求，配置程控交换机的网络参数，包括IP地址、子网掩码、默认网关等。
3.2.3 程控交换机配置根据通信需求，配置程控交换机的呼叫路由、电话分机、语音信箱等功能，并设置相关参数。
3.3 测试程控交换机3.3.1 基础功能测试使用模拟电话或软电话测试程控交换机的基础功能，包括电话呼叫、接听、转接等。
3.3.2 网络联通测试通过测试程控交换机与其他电话设备或网络设备的连接，确保通信正常。
3.3.3 安全性测试对程控交换机进行安全性测试，包括密码设置、远程登录限制等，以确保通信的安全性。
4. 施工验收完成程控交换机的安装、配置和测试后，进行施工验收。
4.1 功能验收测试程控交换机的各项功能是否正常运行，包括呼叫路由、电话分机、语音信箱等。
4.2 性能验收测试程控交换机的性能指标，包括呼叫质量、通话时延等。
4.3 安全性验收测试程控交换机的安全性措施是否有效，确保通信的安全性。
5. 施工总结通过本次施工，成功完成了程控交换机的安装、配置和测试工作。
程控交换机运行正常，各项功能和性能指标符合需求。
同时，施工过程中也遵循了相关安全规范，确保了通信的安全性。

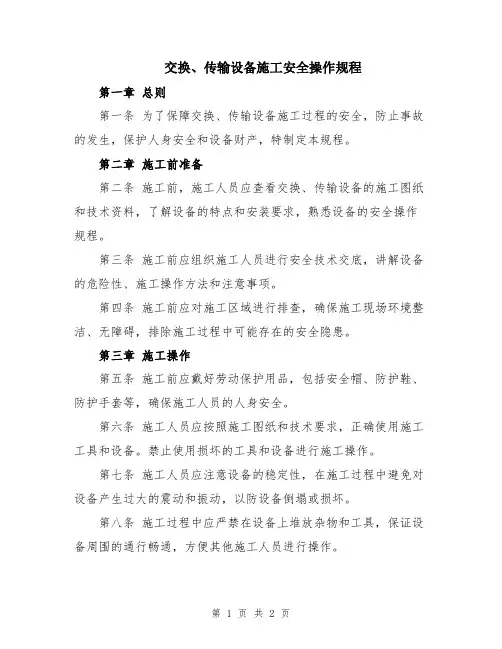

交换、传输设备施工安全操作规程
交换、传输设备施工安全操作规程第一章总则第一条为了保障交换、传输设备施工过程的安全，防止事故的发生，保护人身安全和设备财产，特制定本规程。
第二章施工前准备第二条施工前，施工人员应查看交换、传输设备的施工图纸和技术资料，了解设备的特点和安装要求，熟悉设备的安全操作规程。
第三条施工前应组织施工人员进行安全技术交底，讲解设备的危险性、施工操作方法和注意事项。
第四条施工前应对施工区域进行排查，确保施工现场环境整洁、无障碍，排除施工过程中可能存在的安全隐患。
第三章施工操作第五条施工前应戴好劳动保护用品，包括安全帽、防护鞋、防护手套等，确保施工人员的人身安全。
第六条施工人员应按照施工图纸和技术要求，正确使用施工工具和设备。
禁止使用损坏的工具和设备进行施工操作。
第七条施工人员应注意设备的稳定性，在施工过程中避免对设备产生过大的震动和振动，以防设备倒塌或损坏。
第八条施工过程中应严禁在设备上堆放杂物和工具，保证设备周围的通行畅通，方便其他施工人员进行操作。
第九条施工人员在施工过程中应注意自身的安全，避免在设备上铺设电缆、线路等，防止发生触电事故。
第四章施工后整理第十条施工结束后，施工人员应及时清理施工现场，清除设备周围的杂物和工具，保持施工区域的整洁。
第十一条施工结束后，施工人员应对设备进行检查，确保设备安装无误，没有漏装或错装的情况。
第十二条施工结束后，施工人员应对施工过程中的问题和经验进行总结和整理，在日志中记录施工过程中的不足和改进建议。
第五章突发事件处理第十三条在施工过程中，如果发生火灾、爆炸等突发事件，施工人员应立即采取相应的应急措施，并及时报告相关部门。
第十四条在施工过程中，如果发生伤人事故或设备损坏事故，施工人员应立即停止施工，组织抢救伤者或处理设备损坏的情况，并及时报告相关部门。
第六章处罚措施第十五条对于违反本规程的行为，将依据相关法律法规给予相应的处罚，并记录在个人档案中。
第七章附则第十六条本规程自发布之日起施行，并适用于本单位的交换、传输设备施工工作。
程控交换系统施工方案
程控交换系统施工方案一、引言程控交换系统是一种先进的通信交换设备，对于现代通信网络的建设起着至关重要的作用。
本文将针对程控交换系统的施工方案进行详细介绍，包括方案的准备工作、施工流程及注意事项。
二、准备工作2.1 资料准备准备一份详细的施工图纸和设计方案，确保与设计要求相符。
同时准备好所需的设备、材料清单，确保施工过程顺利进行。
2.2 施工人员培训对参与施工的人员进行培训，确保他们熟悉设备操作流程，了解安全注意事项。
2.3 施工环境准备清理施工现场，确保施工区域整洁、安全，为施工作业提供良好的环境条件。
三、施工流程3.1 安装设备根据设计图纸要求，安装程控交换系统设备，确保安装牢固、连接正确。
3.2 调试测试对安装好的设备进行调试测试，检查设备运行状态，确保正常工作。
3.3 连接网络根据网络布线图纸，进行网络连接工作，确保与其他设备正确连接。
3.4 调整参数根据系统要求，调整系统参数，使其符合通信规范要求。
3.5 安全检查进行安全检查，确保设备运行安全可靠。
四、注意事项1.施工过程中严格按照设计图纸要求操作，避免出现错误。
2.施工前对设备进行检查，确保设备完好无损。
3.施工中注意保护设备，避免损坏。
4.完成施工后，对设备进行维护保养，延长设备寿命。
五、总结通过本文的介绍，我们了解了程控交换系统施工方案的要点和流程。
只有严格按照方案要求进行施工，确保设备的正常运行，才能更好地为通信网络的建设提供支持。
希望本文对您有所帮助，谢谢阅读。
第一部分设备工程安装施工规范
第一部分程控交换设备工程安装施工规范一安装工艺1 机架设备1。
1 机房机架设备位置安装正确,符合安装工程设计平面图要求。
1。
2 用吊垂测量,机架安装垂直偏差度应不大于3mm。
1。
3 、大列主走道侧必须对齐成直线,误差不大于5mm。
相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。
1。
4 各种螺栓必须拧紧,同类螺丝露出螺帽的长度应一致。
1。
5 机架上的各种零件不得脱落或碰坏,漆面如有脱落应予补漆。
各种文字和符号标志应正确、清晰、齐全。
1。
6 机架、列架必须按施工图的抗震要求进行加固.1。
7 告警显示单元安装位置端正合理,告警标志清楚。
2 机台和外围终端设备2.1 机台位置应安装正确,台列安装整齐,机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。
2.2 终端设备应配备完整，安装就位,标志齐全、正确.3 总配线架及各种配线架3。
1 总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
3。
2 总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏.3.3 总配线架及各种配线架(含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。
3。
4 配线架接线板安装位置应符合施工图设计，各种标志完整齐全。
3。
5 配线架必须按施工图要求进行抗震加固。
3。
6 总配线架直列告警装置及总告警装置设备安装齐全。
4 电缆走道及槽道4.1 电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。
4。
2 安装走道应符合下列规定:1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm;2) 垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。
3）走道吊架的安装应整齐牢固,保持垂直，无歪斜现象.4.3 电缆走道穿过楼板孔或墙洞的地方，应加装子口保护.电缆放绑完毕后,应有盖板封住洞口,子口和盖板应用阻燃材料，其漆色宜与地板或墙壁的颜色一致。
交换、传输设备施工安全操作规程范文
交换、传输设备施工安全操作规程范文一、总则为保障交换、传输设备施工过程中的安全性，有效防范施工事故的发生，制定本安全操作规程。
二、施工前的准备工作1、施工前需组织相关人员进行安全技术交底，明确施工工作的安全要求。
2、施工前需对施工现场进行全面的安全检查，确认是否存在安全隐患。
3、施工前需制定详细的施工方案，明确施工步骤和安全措施。
三、施工现场安全措施1、施工现场应设立明显的安全警示标志，并设置安全警戒线。
2、施工现场应保持整洁，禁止堆放杂物或占用消防通道。
3、施工现场应设置合理的照明设施，确保施工作业的可见度。
4、施工现场应配备必要的消防设备，并定期检查和维护。
四、施工人员的安全要求1、施工人员必须穿戴好符合安全要求的劳动保护用品，包括安全帽、防护鞋、防护手套等。
2、施工人员应熟悉安全操作规程，严格按照规程进行操作。
3、施工人员禁止饮酒、吸烟或使用易燃物品等危险行为。
4、施工人员在施工现场应保持清醒状态，禁止不当使用药物或酒精类物质。
五、设备安装的安全操作要点1、设备安装前需进行全面检查，确保设备无任何质量问题。
2、设备安装过程中，应使用符合相关标准的工具和设备，严禁使用破损或无效的工具。
3、设备安装过程中应注意防止设备碰撞，采取防护措施，避免设备受损或伤人。
4、设备安装完成后，需对设备进行全面测试和质量验收，确保设备运行正常。
六、电气安全措施1、在进行电气设备安装前，需依据相关规范制定详细的布线方案，并进行安全评估。
2、电气设备的安装和维护需由具备相应资质的电气工程师进行，并按照标准要求进行接地和绝缘测试。
3、电气设备应定期检查和维护，禁止私拉乱接电线，严禁临时用电和私拉电源。
七、施工过程中的安全要求1、施工过程中需按照施工方案进行操作，任何人不得擅自更改施工方案。
2、施工过程中的设备运行试验需由专业人员进行，确保设备运行正常。
3、施工过程中需加强安全监管，对违规行为进行及时制止和处理，确保施工过程安全有序进行。

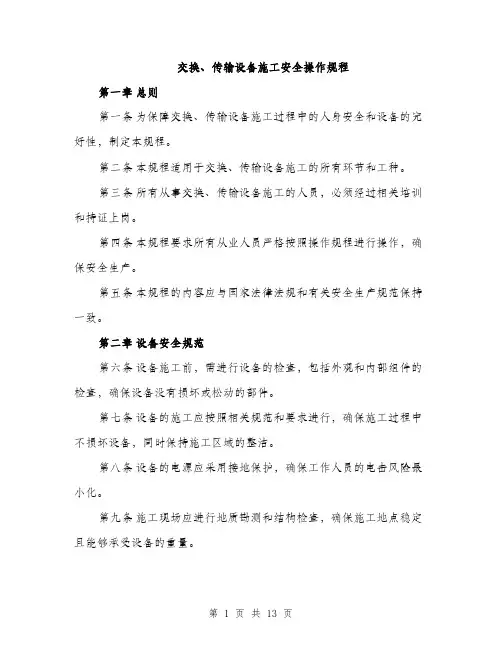

交换、传输设备施工安全操作规程(4篇)
交换、传输设备施工安全操作规程第一章总则第一条为保障交换、传输设备施工过程中的人身安全和设备的完好性，制定本规程。
第二条本规程适用于交换、传输设备施工的所有环节和工种。
第三条所有从事交换、传输设备施工的人员，必须经过相关培训和持证上岗。
第四条本规程要求所有从业人员严格按照操作规程进行操作，确保安全生产。
第五条本规程的内容应与国家法律法规和有关安全生产规范保持一致。
第二章设备安全规范第六条设备施工前，需进行设备的检查，包括外观和内部组件的检查，确保设备没有损坏或松动的部件。
第七条设备的施工应按照相关规范和要求进行，确保施工过程中不损坏设备，同时保持施工区域的整洁。
第八条设备的电源应采用接地保护，确保工作人员的电击风险最小化。
第九条施工现场应进行地质勘测和结构检查，确保施工地点稳定且能够承受设备的重量。
第十条设备施工后，应进行设备验收，验证设备的安装质量和运行状态。
第三章作业人员安全规范第十一条作业人员应熟悉设备的操作方法和规范，确保能够正确使用设备。
第十二条作业人员应佩戴个人防护装备，包括安全帽、防护手套和防护服等。
第十三条作业人员应具备相关职业培训证书，并定期进行安全教育培训。
第十四条作业人员在作业前应检查个人装备和工具的完好性，确保能够正常使用。
第十五条作业人员应按照操作规程进行施工，不得擅自改变操作方法或忽视安全规范。
第十六条作业人员在施工过程中应保持清醒状态，不得酒后作业。
第四章紧急处理规范第十七条施工现场应设有紧急处理区域，灭火器材和急救设备应配齐。
第十八条发生紧急情况时，作业人员应立即停止施工，并向现场负责人报告。
第十九条发生火灾时，应立即启用灭火器进行扑灭，如无法控制，应迅速撤离现场并报警。
第二十条发生人身伤害事故时，应立即进行急救，并送往医院进行治疗。
第二十一条发生设备损坏事故时，应立即停机维修，并报告相关部门。
第五章管理制度第二十二条施工现场应设立专门的安全管理人员，负责安全生产的相关工作。
交换、传输设备施工安全操作规程
交换、传输设备施工安全操作规程第一章总则第一条为保障交换、传输设备施工过程中的人身安全和设备的完好性，制定本规程。
第二条本规程适用于交换、传输设备施工的所有环节和工种。
第三条所有从事交换、传输设备施工的人员，必须经过相关培训和持证上岗。
第四条本规程要求所有从业人员严格按照操作规程进行操作，确保安全生产。
第五条本规程的内容应与国家法律法规和有关安全生产规范保持一致。
第二章设备安全规范第六条设备施工前，需进行设备的检查，包括外观和内部组件的检查，确保设备没有损坏或松动的部件。
第七条设备的施工应按照相关规范和要求进行，确保施工过程中不损坏设备，同时保持施工区域的整洁。
第八条设备的电源应采用接地保护，确保工作人员的电击风险最小化。
第九条施工现场应进行地质勘测和结构检查，确保施工地点稳定且能够承受设备的重量。
第十条设备施工后，应进行设备验收，验证设备的安装质量和运行状态。
第三章作业人员安全规范第十一条作业人员应熟悉设备的操作方法和规范，确保能够正确使用设备。
第十二条作业人员应佩戴个人防护装备，包括安全帽、防护手套和防护服等。
第十三条作业人员应具备相关职业培训证书，并定期进行安全教育培训。
第十四条作业人员在作业前应检查个人装备和工具的完好性，确保能够正常使用。
第十五条作业人员应按照操作规程进行施工，不得擅自改变操作方法或忽视安全规范。
第十六条作业人员在施工过程中应保持清醒状态，不得酒后作业。
第四章紧急处理规范第十七条施工现场应设有紧急处理区域，灭火器材和急救设备应配齐。
第十八条发生紧急情况时，作业人员应立即停止施工，并向现场负责人报告。
第十九条发生火灾时，应立即启用灭火器进行扑灭，如无法控制，应迅速撤离现场并报警。
第二十条发生人身伤害事故时，应立即进行急救，并送往医院进行治疗。
第二十一条发生设备损坏事故时，应立即停机维修，并报告相关部门。
第五章管理制度第二十二条施工现场应设立专门的安全管理人员，负责安全生产的相关工作。
交换、传输设备施工安全操作规程
交换、传输设备施工安全操作规程一、概述交换、传输设备施工是网络建设过程中非常重要的环节，为了保障施工人员的安全和设备的正常运行，制定本安全操作规程。
本规程旨在规范施工人员的操作行为，确保施工过程的安全和顺利进行。
二、施工前准备1. 施工前，施工人员必须穿戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、耐酸碱手套等。
2. 检查施工现场的周围环境，确保没有危险物品或者障碍物阻碍施工。
3. 确认所需工具和设备的完好性和可用性，如果发现有损坏或者故障的工具和设备，应立即报告并更换。
三、施工操作1. 在进行任何施工操作之前，必须先切断设备的电源，并采取措施确保设备处于安全状态。
2. 严禁在设备运行状态下进行操作和维修。
3. 在进行电缆连接时，必须确保操作人员符合安全操作规程，并正确使用绝缘工具和设备。
4. 完成施工任务后，必须检查施工场地，并清理掉产生的垃圾和杂物，确保施工场地的整洁和安全。
四、设备保养和维修1. 在设备保养和维修过程中，必须按照设备制造商的指导手册和安全规范进行操作，严禁擅自拆卸、修理设备。
2. 在进行设备保养和维修时，必须切断设备电源，并采取完善的安全措施，确保操作人员和设备的安全。
3. 定期对设备进行保养和维护，并及时清洁设备，确保设备的正常运行。
五、应急措施1. 在施工过程中，如果发生事故或者紧急情况，施工人员必须立即停止施工，并保留现场证据。
2. 在紧急情况下，必须采取合理的应急措施，保护自己和他人的安全。
3. 在施工现场配备急救箱和灭火器，并确保施工人员了解急救和灭火的基本知识和技能。
六、违规处理1. 对于违反本安全操作规程的行为，将依据公司相关制度进行处理，并给予相应的处罚。
2. 违规行为包括但不限于：不穿戴个人防护装备、未按规定切断电源、违规操作设备等。
七、施工总结本安全操作规程须经施工人员认真学习，并在施工过程中严格遵守。
施工完成后，必须进行总结和反思，发现问题，并及时完善和改进安全操作规程，以提高施工的安全性和有效性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
程控交换设备工程安装施工规范重庆信科通信建设监理咨询有限公司2007年1月30日星期二一、设备安装准备阶段监理工程师在程控数字交换设备安装前，应按机房环境检查、机房安全检查、设备与器材检验、施工技术及机具仪表检验，要求承包单位按四个方面进行准备，并填报检查或检验报验申请表（A4）。
报送监理工程师审核签证。
（一）通信机房环境检查1、机房及相关土建工程已按设计全部竣工，且通信机房活动负荷符合工艺对土建要求。
一般通信机房活动负荷≥600Kg/m2，对通信电源蓄电池机房活动负荷≥800Kg/m2；检查通信机房的走廊门窗尺寸工艺对土建的要求。
2、机房照明、电源插座、综合布线信息插座等安装工艺良好，并符合设计图纸。
3、机房温湿度、洁静度符合通信设备安装设计环境要求。
同时亦应满足通信设备产品技术说明中的要求。
一般情况西那，通信机房的环境温度为18℃～28℃；相对湿度为20%～80%；洁静度达到通信设备要求指标。
空调设备、通风管道等安装工艺应达到设计要求并打扫。
4、机房活动地板在铺设活动地板的机房内，地板板快铺设应严密坚固平整，每平方米水平误差应不大于2mm；地板支柱应接地良好。
（二）、通信机房安全检查1、各级通信机房建筑必须符合YD5002-94《邮电建筑防火设计标准》的有关规定。
2、通信机房内必须配备有效的灭火消防器材。
设置的火灾自动报警系统和固定式气体灭火系统必须保持性能良好。
3、通信机房装修材料应为非燃烧材料。
4、通信机房内的预留孔洞配置有阻燃材料的安全盖板或填充物。
5、通信机房内的严禁存放易燃易爆物品。
6、通信机房门窗孔洞等应设有防盗措施，特别是对无人值守机房应有牢固的防盗措施，以保安全。
（三）、设备与器材检验1、组成设备器材检验小组，由监理工程师任组长，建设单位代表、供货单位代表、承包单位代表任成员，对到现设备与器材进行检验。
2、对建设单位采购的设备器材应依据供货合同的器材清单逐一开箱检验，检验时应重点核对单据与货物是否相符，型号是否符合设计文件要求，货物是否有外损伤或受潮生锈。
若是进口设备器材还应有报关检验单。
3、对承包单位自购用于工程的设备器材应重点检验出厂合格证书、技术说明书，核对是否符合设计要求。
必要时抽样检查其理化特性。
4、承包单位作为接受单位和使用单位应作好记录，收集整理装箱文件及合格证书。
并填写工程材料/构配件/设备报审表（A9），报送监理工程签证。
（四）、施工技术及机具仪表检验1、承包单位应以批准的施工组织设计文件为依据，填报施工技术人员、技术水平和用于施工的机具仪表状况报验申请表（A4），报送监理工程签证。
2、施工技术人员应具有专业技术操作上岗位证书，并具有一个以上工程施工经验，新人员不得超过50%，且其技术操作必须有指导者在场。
3、用于施工的机具仪表状况应该良好，并具有各种检验证书，如：机具车辆的通行证、牌照正、仪表的计量合格证等。
4、监理工程师应现场检查核对各种证件，必要时可对操作人员进行技术考核和口头质疑。
二、设备安装质量控制承包单位完成设备安装后，应自检自验，按机架（列）、终端坐席、配线架、电缆走道和槽道、布放线缆、架间线缆插接及布放、敷设电源线等七个安装工序填报各工序报验申请表（A4），其填报内容应符合各工序质量控制点的要求。
监理工程师收到报验申请后，应及时到现场检查并签证。
对不合格工序应签发监理工程师通知单，指令整修。
1、机房机架1 机架设备1.1 机房机架设备位置安装正确，符合安装工程设计平面图要求。
1.2用吊垂测量，机架安装垂直偏差度应不大于3mm。
1.3大列主走道侧必须对齐成直线，误差不大于5mm。
相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。
1.4各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。
1.5 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。
各种文字和符号标志应正确、清晰、齐全。
1.6 机架、列架必须按施工图的抗震要求进行加固。
1.7告警显示单元安装位置端正合理，告警标志清楚。
2 机台和外围终端设备2.1 机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。
2.2终端设备应配备完整，安装就位，标志齐全、正确。
3 总配线架及各种配线架3.1总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
3.2 总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。
3.3总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。
3.4配线架接线板安装位置应符合施工图设计，各种标志完整齐全。
3.5 配线架必须按施工图要求进行抗震加固。
3.6 总配线架直列告警装置及总告警装置设备安装齐全。
4 电缆走道及槽道4.1电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。
4.2安装走道应符合下列规定：1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm；2）垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。
3）走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。
4.3电缆走道穿过楼板孔或墙洞的地方，应加装子口保护。
电缆放绑完毕后，应有盖板封住洞口，子口和盖板应用阻燃材料，其漆色宜与地板或墙壁的颜色一致。
4.4安装沿墙单边或双边电缆走道时，在墙上埋设的支持物应牢固可靠，沿水平方向的间隔距离均匀。
安装后的走道应整齐一致，不得有起伏不平或歪斜现象。
4.5安装槽道应符合下列规定：1）端正牢固，并与大列保持垂直；2）列间槽道应成一直线，从前向后看左右偏差不超过3mm；3）两外槽道拼接处水平度偏差不超过2mm；4）布放电缆及电源线的检查。
5 布放电缆5.1布放电缆的规格、路由、截面和位置应符合施工图的规定，电缆排列必须整齐，外皮无损伤。
5.2交、直流电源的馈电电缆，必须分开布放；电源电缆、信号电缆、用户电缆与中继电缆应分离布放。
5.3电缆转弯应均匀圆滑，电缆弯的曲率半径应大于60mm。
5.3布放走道电缆必须绑扎。
绑扎后的电缆应互相紧密靠拢，外观平直整齐。
线扣间距均匀，松紧适度。
用麻线扎线时必须侵蜡。
5.4布放槽道电缆可以不绑扎，槽内电缆应顺直，尽量不交叉。
在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。
5.5在活动地板地板下布放的电缆，应注意顺直不凌乱，尽量避免交叉，并且不得堵住送风通道。
6插接架间电缆及布线6.1架间电缆的插接、电缆的走向及路由均符合厂家有关规定。
6.2架间电缆及布线的两端必须有明显标志，不得错接、漏接。
6.3插接部位应紧密牢靠，接触良好。
插接端子无折断或弯曲现象。
6.4架间电缆及布线的外观平直整齐。
7 敷设电源线7.1机房直流电源线的安装路由、路数及布放位置应符合施工图的规定。
电源线的规格、熔丝的容量均应符合设计要求。
7.2电源线必须采用整段线料，中间无接头。
7.3交换系统用的交流电源线必须有接地保护线。
7.4直流电源线的成端接续连接牢靠，接触良好，电压降指标及对地电位符合设计要求。
7.5机房的每路直流馈电线连同所接的列内电源线和机架引入线两端腾空时，用500V兆欧表测试正负线间和负线对地间的绝缘电阻均不得小于1MΩ。
7.6交换系统使用的交流电源线两端腾空时，用500V兆欧表测试芯线间和芯线对地的绝缘电阻均不得小于1 MΩ。
7.7列间馈电线采用架空敷设时，铜（铝）条应整齐平直，看不出有明显不平及锤痕。
导线的固定方法和要求，应符合施工图的规定。
7.8铜（铝）条馈电线在正线上涂有红色油漆标志，其他不同电压的电源线有不同颜色标志区分。
涂漆应光滑均匀，不应漏涂和流痕。
7.9采用胶皮绝缘线作直流馈电线时，每对馈电线应保持平行，正负线两端应有统一红蓝标志。
安装好的电源线末端必须有胶带等绝缘物封头，电缆剖头处必须用胶带和护套封扎。
三、系统检查测试1 通电测试前的检查1.1程控交换设备的标称直流工作电压为-48V，电压允许变化范围为-57~-40V。
1.2 设备通电前，应对下列内容进行检查：1）各种电路板数量、规格及安装位置与施工文件相符；2）设备标志齐全正确；3）设备的各种选择开关应置于指定位置；4）设备的各级熔丝规格符合要求；5）列架、机架及各种配线架接地良好；6）设备内部的电源布线无接地现象。
1.3交换机通电前，应在机房主电源输入端子上测量电源电压，确定正常后，方可进行通电测试。
2 硬件检查测试2.1各级硬件设备按厂家提供的操作程序，逐级加上电源。
2.2设备通电后，检查所有变换器的输出电压均应符合规定。
2.3各种外围终端应设备齐全，自测正常。
设备内风扇装置应运转良好。
2.4检查交换机、配线架等各级可闻、可见告警信号装置应工作正常、告警准确。
2.5交换机系统配置的时钟同步装置应工作正常。
各级交换中心配备的时钟等级和性能参数应符合相关的国家标准和规定要求。
2.6装入测试程序，通过人机命令或自检，对设备进行测试检查，确认硬件系统无故障，并提供测试报告。
3 系统检查测试3.1交换系统的检查测试应包括下列主要项目：1）系统的建立功能（1）系统初始化；（2）系统自动/人工再装入；（3）系统自动/人工再启动。
2）系统的交换功能（1）市话本局及出入局（包括移动局）呼叫；（2）市话汇接呼叫；（3）与各种用户交换机的来去话呼叫；（4）国内、国际长途来、去（转）话呼叫（人工、半自动、全自动）；（5）市—长、长—市局间中继电路呼叫；（6）计费功能；（7）非电话业务；（8）特种业务呼叫；（9）新业务性能；（10）智能网功能；。
