WH市220KV变电站电气部分设计
220KV变电所电气部分的初步设计1
摘要变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用，拟在某区域新建一座220KV变电站。
本设计主要介绍了220kv区域变电站电气一次部分的设计内容和设计方法。
设计的内容有220kv区域变电站的电气主接线选择，主变压器，站用变压器的选择，母线，断路器和隔离刀闸的选择，互感器的配置，220kv,110kv,10kv线路的选择和短路电流的计算,设计中还对主要高压电气设备进行了选择与计算，如断路器，隔离开关，电压互感器，电流互感器等，此外还进行了防雷保护的设计，电气总平面布置及配电装置的选择，继电保护的设备等，提高了整个变电站的安全性。
关键词：变电站；主接线；变压器;继电保护目录1绪论 (1)1.1选题的目的和意义 (1)1.2国内外研究现状及发展趋势 (1)1.3 变电站的设计任务 (1)2主变压器的选择 (3)2.1概述 (3)2.2主变压器台数的确定 (3)2.3主变压器型式的选择 (3)2.4主变压器容量的选择 (4)2.5主变型号选择 (5)2.6无功补偿 (5)2.6.1无功补偿的必要性 (5)2.6.2无功补偿的方式 (6)3 电气主接线的方案设计 (7)3.1电气主接线概述 (7)3.2电气主接线的方案选择 (7)3.2.1主接线方式介绍 (7)3.2.2主接线的方案选择 (8)4 所用电系统设计 (10)4.1 所用电系统设计的原则和要求 (10)3.2所用变压器容量、台数选择 (10)3.3 新建变电所所用电接线 (11)5 短路电流的计算 (12)5.1 概述 (12)5.2短路电流计算的目的和内容 (12)5.3短路电流的计算 (13)5.3.1变压器参数的计算 (13)5.3.2短路电流的计算 (14)5.3.3回路最大持续工作电流的计算 (16)6电气设备的选择 (18)6.1概述 (18)6.2断路器的选择 (19)6.3隔离开关的选择 (21)6.4电流互感器的选择 (22)6.5电压互感器的选择 (25)6.6母线的选择 (27)6.7电力电缆的选择 (29)6.8限流电抗器的选择 (30)7继电保护配置 (32)7.1概述 (32)7.2主变压器保护 (32)7.3线路及母线保护 (32)8防雷保护的配置 (34)8.1概述 (34)8.2避雷器的选择 (34)8.3避雷针的选择 (36)9电气设备布置 (38)9.1电气设备总平面布置要求 (38)9.2新建变电所总平面布置 (39)总结 (40)致谢 (41)参考文献 (42)附录1：电气设备清单 (43)附录2：变电所主接线图 (46)附录3：电气设备布置平面图 (47)1绪论1.1选题的目的和意义变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
220KV变电站电气一次部分初步设计及防雷保护ppt课件
出线回路数多，I、II级
12
双母线接线分段 负荷所占比重较大，要求
可靠性较高。
变压器的选择
根据原始材料可知，我们需设计的变电站是220kV降压变电站，它是以220kV的 为主功率，把功率通过主变压器输送到110kV及35kV的的母线上，如果主变压器出现 了问题，必定影响下一级的变电所和整个电网的稳点运行，所以必须选择安全合理 的台数和型号。
主接线设计原则：可靠性，灵活性，经济性和可发展性。
电压等级 出线回路数
主接线方式
选择原因
220kV段
4
双母线接线
与单母线相比，投资有所 增加，但可靠性和灵活性
大为提高。
110kV段 35kV段
带旁路母线的双母线接 出线回路数较多，I、II
6
线
级负荷所占比重大，要求
（设专用旁路断路器） 可靠性高，灵活性好。
设计内容
本变电站设计可以满足该地区的供电需求，在设计过程中需要考 虑到该地区的发展，并且可以满足长远发展的原则。
本设计包括以下部分： 1.电气主接线的设计 2.主变压器的选择 3.短路电流计算 4.电气设备的选择 5.防雷保护及配置 6.站用电负荷和站用变压器选择 7.变电站相关图纸绘制
电气主接线的设计
该变电站220kV母线有4回输出线路，2回与系统A相连，线路长度 为80km，2回与系统B相连，线路长度为60km，系统容量：220KV侧A、B两 个系统的容量分别为280MVA和320MVA。；在中压侧110KV母线，送出6回线 路，最大负荷为45MW，功率因数为0.9,，负荷同时率为0.85，I、II级负 荷占80%；35kV侧主要供给石油及重工，母线送出回路为12回，最大负荷 为5000KW，功率因数为0.9,，负荷同时率为0.85，I、II级负荷占70%。
220KV变电站电气部分设计毕业论文
设计课题：220KV变电站电气部分设计随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。
设计是否合理, 不仅直接影响基建建投资、运行费用和有色金属的消耗量，也会反映在供电的可靠性和安全生产方面，它和企业的经济效益、设备人身安全密切相关。
本设计讨论的是220KV变电站电气部分的设计。
首先对原始资料进行分析,选择主变压器，在此基础上进行主接线设计，再进行电气总平面的布置及配电装置的设计，变压器的选择，然后进行短路计算，导体电气设备的选择，继电保护的设计和配备，最后进行防雷接地以及保护设计。
关键字：变电站；短路计算；设备选择；继电保护；防雷接地；ABSTRACTWith the development of economy and the rapid rise of the modern industrial construction, the design of the power supply system is more and more comprehensive, system, plant power consumption growing rapidly, the power quality, technical and economic conditions, the power supply reliability index also is increasing day by day, therefore also has a bigger, better for power supply design requirements. Design is reasonable, not only directly affect the capital construction investment, operation cost and the consumption of non-ferrous metal, also reflected in the power supply reliability and safety production, and it is closely related to the enterprise's economic benefits, equipment safety.The design is refer to the part of 220kV electrical substation design. First of all, analyze the original data ,based on it, design the main wiring and then the design of the electrical general layout of the arrangement and distribution equipment and choose the main transformer, then the short circuit calculation ,the choice of conductor electrical equipment, the design of relay protection and are equippedwith,at last, Lightning protection grounding and protection design .Key Words: Substation； Short Circuit Calculation； Equipment Selection； Relay protection； Lightning protection grounding；.IZ .A —刖日 ......1电气主接线的设计.・・・. 1. 1主接线概述 ........ 1.2主接线设计原则.・・・・ 1. 3主接线选择 ........2电气总平面布置及配电装置的选择 4 220KV 变电站电气部分短路计算・. 1.1 变压器的各绕组电抗标幺值计算..................................... 19 1.2 10KV 侧短路计算 .................................................. 90 1.3 3 220KV 侧短路计算 ............................................... 103 4.4 110KV 侧短路计算 ................................................. 114 5导体和电气设备的选择 .............................................. 136 5.1断路器和隔离开关的选择 ........................................... 137 5. 1. 1 220KV 出线、主变侧 ............................................ 27 5. 1.2 主变 110KV 侧 .................................................. 31 5.1.3 10KV 限流电抗器、断路器隔离开关的选择 .......................... 204 5. 2电流互感器的选择 ................................................. 39 5. 2. 1 220KV 侧电流互感器的选择 ..................................... 260 5. 2.2 110KV 侧的电流互感器的选择 .................................... 281 5. 2. 3 10KV 侧电流互感器的选择 ...................................... 292 5. 3电压互感器的选择 ................................................ 313 5. 3. 1 220KV 侧母线电压互感器的选择 ................................. 325 5. 3. 2 110KV 母线设备PT 的选择 (325)目录.8 10 102. 1概述 .................. 2. 1. 1配电装置特点 ....... 2. 1.2配电装置类型及应用..3. 2配电装置的确定 ........4. 3电气总平面布置 ........5. 3. 1电气总平面布置的要求6. 3. 2电气总平面布置 ..... 3主变压器的选择73. 1. 1 3. 1.2 3. 1.3 主变压器台数的选择 ..... 主变压器容量的选择 ..... 主变压器型式的选择 .....绕组数量和连接形式的选择 7. 2主变压器选择结果 .....错误!未定义书签。
220kV变电站电气部分设计
220kV变电站电气部分设计1. 系统架构本电气设计采用单线图系统架构，系统包括220kV主变电站、500kV输电线路、10kV变电站以及10kV配电线路。
其中，220kV主变电站包括两台220kV主变、一台110kV主变、两台35kV变压器和一台10kV配电变压器。
2. 母线设计本电气设计采用双母线设计方案，母线型号为GW16/2500-40。
对于220kV主变电站的两条母线，每条母线由两台分段断路器和两台隔离开关组成，每台隔离开关配有地刀和接地开关，以实现设备的隔离和接地。
母线采用单段长度为20m，母线中心至基础面高度为10m的设计。
为了提高系统的可靠性和安全性，母线采用钢构架支架设计，可抵御较大的风力和地震力。
3. 变压器设计220kV主变电站采用两台220kV主变和一台110kV主变。
220kV主变采用略带环绕式结构，型号为SZ11-63000/220，容量为63000kVA，输出电压为220kV/10.5kV。
由于主变中性点不可接地，故采用Y/Yd连接方式。
110kV主变采用SZ9-20000/110型号，容量为20000kVA，输出电压为110kV/10.5kV。
变压器应满足国家标准和电力行业标准的相关要求，且需进行变比测定、容量测定、绕组间绝缘电阻测试、耐电弧测试等各项试验。
4. 开关柜及辅助设备设计220kV主变电站的开关柜设备主要包括隔离开关、断路器、接地开关、避雷器、变压器保护装置等。
开关柜型号为HXGN36-40.5，生产厂家为锦华电气。
开关柜具有短路中断能力强、抗干扰能力强、运行维护方便等优点。
配电室辅助设备包括高压电容器、电流互感器、电压互感器、绝缘子等配套设备。
5. 保护及自动化设计变电站配备了完整的保护及自动化系统，保护控制装置型号为KZY-1A，生产厂家为南瑞。
保护控制装置具有故障定位精确、抗干扰能力强、快速动作、安全可靠等优点。
自动化系统主要由综合自动化系统、远动系统、通信系统、监控系统等组成，以实现远方控制、遥测、遥信、遥调等功能。
220kV变电站电气一次部分设计
220kV变电站电气一次部分设计1. 引言本文档旨在提供关于220kV变电站电气一次部分设计的详细信息。
电气一次部分是变电站中负责传输和配电电能的重要组成部分。
在设计过程中，需考虑到设备的安全性、可靠性和高效性。
2. 设计概述- 设计名称：220kV变电站电气一次部分设计- 设计目标：确保电能传输稳定可靠，满足负荷需求- 设计范围：涵盖变电站内各种电气设备、电缆系统、保护装置等3. 设计要求- 安全性：电气设备应符合相关安全标准，保证人员安全操作- 可靠性：设备应具备高可靠性，减少停电风险- 高效性：优化电能传输和配电系统，提高能源利用效率4. 设计内容4.1 电源与负荷计算根据变电站负荷需求和供电条件，进行电源及负荷计算，确保电能供应的稳定性和可靠性。
4.2 设备选型根据负荷计算结果和供电要求，选择合适的电力设备，包括变压器、断路器、接地装置等。
考虑设备的额定电压、电流容量以及负载特性。
4.3 电缆系统设计设计电缆系统，包括电缆选择、敷设方式、保护措施等。
确保电缆系统的安全可靠，并满足负荷需求。
4.4 保护装置设计针对不同设备和电力系统进行保护装置的设计。
包括过载保护、短路保护、接地保护等。
确保设备在故障情况下可以迅速断开电路，保护设备和人员的安全。
4.5 控制与监测系统设计设计控制与监测系统，用于监控电气设备的状态和运行情况。
确保及时获取设备信息，以便进行操作和维护。
5. 设计标准本设计将参照国家相关标准和规范，确保设计结果符合行业要求和安全标准。
6. 结论本文档介绍了220kV变电站电气一次部分设计的概要内容。
该设计将关注设备安全、可靠性和高效性，并参照行业标准进行。
通过合理的电源和负荷计算、设备选型、电缆系统设计、保护装置设计以及控制与监测系统设计，我们将确保220kV变电站的电能传输稳定可靠。

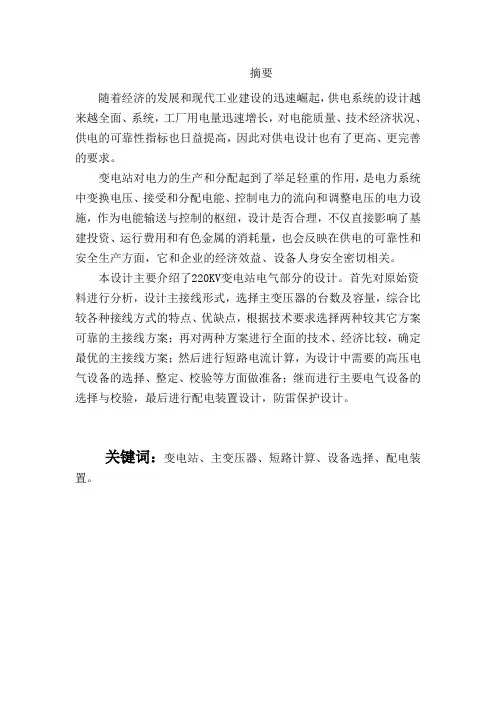

220KV变电站电气部分的设计
摘要随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。
变电站对电力的生产和分配起到了举足轻重的作用，是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，作为电能输送与控制的枢纽，设计是否合理，不仅直接影响了基建投资、运行费用和有色金属的消耗量，也会反映在供电的可靠性和安全生产方面，它和企业的经济效益、设备人身安全密切相关。
本设计主要介绍了220KV变电站电气部分的设计。
首先对原始资料进行分析，设计主接线形式，选择主变压器的台数及容量，综合比较各种接线方式的特点、优缺点，根据技术要求选择两种较其它方案可靠的主接线方案；再对两种方案进行全面的技术、经济比较，确定最优的主接线方案；然后进行短路电流计算，为设计中需要的高压电气设备的选择、整定、校验等方面做准备；继而进行主要电气设备的选择与校验，最后进行配电装置设计，防雷保护设计。
关键词：变电站、主变压器、短路计算、设备选择、配电装置。
ABSTRACTWith the rapid economic development and the rise of modern industrial building, power supply system design more and more comprehensive, system, plant rapid consumption growth, increasing reliability indexes of power quality, technical and economic conditions, power supply, so the power supply design also have higher requirements, more perfect.The production and distribution of electric power substations play a decisive role, is to transform the power system voltage, accept and distribution of electricity, control the power flow and adjust the voltage of the power facilities, as the power transmission and control of the project, the design is reasonable, not only directly affect the consumption of capital investment, operation cost and color metal, will be reflected in the reliability and safety of electricity production, it and the economic efficiency of enterprises, closely related to personal safety equipment.This paper introduces the design of part of 220KV electrical substation design. First, analyze the original data, the design of main connection, select the number and capacity of the main transformer, characteristics, comparison of all kinds of connection modes. The advantages and disadvantages, according to the technical requirements of two kinds of main wiring plan than other schemes and reliable; and the two schemes are compared, economic comprehensive, determine the main wiring scheme of optimal the short-circuit current calculation; then, preparing for the design of the high voltage electrical equipment choice, setting, calibration and other aspects; selection and check and then the main electrical equipment, the power distribution equipment design, lightning protection design.Keywords: substation, transformer, short circuit calculation, selection of equipment, power distribution equipment.第1章绪论本次毕业设计的主要内容是变电站电气部分设计，是电气工程及自动化专业的学生在校期间的最后一次综合性训练，它将从思维、理论以及动手能力方面给予我们严格的要求，使我们的综合能力有一个整体的提高。
220kv变电站电气部分设计说明书
220kv变电站电气部分设计说明书第1章原始资料分析1、建设规模：该电力系统需建一座220kv降压变电站，建成后与110kv和220kv电网相连，规划装设两台容量为120MVA主变压器。
该所有220kv、110kv和10kv三个电压等级，220kv侧出线6回，110kv侧出线8回，10kv侧出线12回。
根据建厂规模，对本电所的电气主接线进行设计，确定2～3种方案，进行技术和经济比较，确定最佳方案。
2、该地区负荷情况：110kv有两回出线供给远方大型冶铁厂，其容量为40MVA，10kv侧总负荷为30MVA。
根据负荷情况，确定主变压器台数及容量。
3、各级电压侧功率因数和最大负荷利用小时数为：220kv侧 T=3800小时/年110kv侧 T=4200小时/年10kv侧 T=4500小时/年根据最大负荷利用小时，可查表得出导体经济电流密度，进而按经济电流密度进行母线截面的选择。
4、系统阻抗：220kv侧电源近似为无穷大容量系统，归算至本所220kv母线为0.16（S=100MVA），110kv侧电源侧容量为1000MVA，归算至本所110kv母线侧阻抗0.32（S=100MVA），10kv侧无电源。
计算短路电流，对主要电气设备和导体进行选择。
5、该地区最热平均温度为28度，年平均气温16度，绝对最高温度为40度，土壤温度为18度海拔153米。
根据以上数据对导体及母线进行选择。
6、该变电所位于市郊荒土地上，地势平坦，交通便利，环境污染小。
根据变电所配电系统和配电装置的设计原则，对配电所进行高压配电系统设计，接近负荷中心，则要求供电的可靠性，调度的灵活性更高，有10kv电压送电，该负荷侧可采用双回路供电。
第2章电气主接线的设计电气主接线又称为一次接线或电气主系统，代表了发电厂和变电所电气部分的主体结构，直接影响着配电装置的布置、继电保护配置、自动装置和控制方式的选择，对运行的可靠性、灵活性和经济性起决定性的作用。
220KV变电站电气部分初步设计方案
c.要能限制短路电流，以便于选择价廉的电气设备或轻型电器。
d.如能满足系统安全运行及继电保护要求，110KV及以下终端或分支变电所可采用简易电器。
（2）占地面积小
主接线设计要为配电装置创造条件，尽量使占地面积减少。
（3）电能损失小
经济合理的选择主变压器的种类、容量和数量，要避免因两次变压而增加电能损失。
3.3.2 第二种方案主接线图（如图3.2）：
3.2第二种方案主接线图
一次侧（220KV侧）采用双母线接线形式
二次侧（0KV侧）采用双母线接线形式图
此种方案的特点：
双母线接线形式的特点上面已经介绍。
双母线带旁路接线：
除了具有双母线接线的优点外，双母线带旁路接线还具有许多其它的优点：
当进出线检修时，可由专用旁路断路器代替，通过旁路母线供电。但当设置了专用旁路断路器后，设备的投资和配电装置的占地面积都有所增加。
3.变电所的主变压器一般采用三相变压器，因制造或运输条件限制及初期只装一台主变压器的220KV枢纽变电所中，一般采用相变压器组，当装设一组单相变压器时，应设有备用相，当主变压器超过一台，且各台容量满足上述要求时，单相变压器组可不装设备用相。
4.变电所中的变压器在系统调压有要求时，一般采用带负荷调压变压器，如受设备制造限制时，可采用独立的调压变压器预留位置。
3.3.1第一种方案主接线图（如图3.1）：
图3.1第一种方案主接线图
此种方案的特点：
一次侧（220KV侧）采用单母分段接线形式
优点：单母分段按可进行分段检修，对于重要负荷可以从不同段引出两个回路，使重要负荷有两个电源供电，在这种情况下，当一段母线发生故障时，由于分段断路器在继电保护装置的作用下能自动将故障切除，因而保证了正常段母线不间断供电和不致使重要负荷停电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绪论毕业设计是我们在校期间最后一次综合训练，它将从思维、理论以及动手能力方面给予我们严格的要求。
使我们综合能力有一个整体的提高。
它不但使我们巩固了本专业所学的专业知识，还使我们了解、熟悉了国家能源开发策略和有关的技术规程、规定、导则以及各种图形、符号。
它将为我们以后的学习、工作打下良好的基础。
在高速发展的现代社会中，电力工业在国民经济中的作用已为人所共知，不仅全面的影响国民经济及其它部门的发展，同时也极大地影响人民的物质和文化生活水平的提高，影响整个社会的进步。
变电站是电力系统的重要组成部分，担负着电能转换和电能重新分配的重要任务，对电网的安全和经济运行起着举足轻重的作用。
变电所是接受电能、变换电压和分配电能的，实现电能的远距离输送，将电能分配到用户，将发电机电压进行多次变换，由电力变压器、配电装置和二次装置构成。
按变电所的性质和任务不同，分为升压变电所和降压变电所，其中与发电机相连的为升压变电所，其余为降压变电所。
按地位和作用不同分为枢纽变电所、地区变电所和用户变电所。
随着国民经济的持续发展，人民的生活质量和生活水平不断提高家用电器越来越多的进入千家万户，人们对用电质量的要求越来越高。
并且电力系统的发展电网结构越来越复杂。
需准确掌握电网和变电站的运行情况。
并逐步采用无人值班管理模式。
传统变电站一般都采用常规设备。
各个断路器的控制与信号回路、各事故信号和预告信号均采用独自的信息传送通道，主要是从被监控的一次设备到主控室。
信号传送距离长，使电压互感器和电流互感器的测量精度降低，并且电缆用量巨大。
无自动电压调节功能。
所以，常规装置结构复杂，可靠性低，维护工作量大。
因此，实现变电站综合自动化是全面提高变电站的技术水平和管理水平的重要目标。
能源是社会生产力的重要基础，随着社会生产的不断发展，人类使用能源不仅在数量上越来越多，在品种及构成上也发生了很大的变化。
人类对能源质量也要求越来越高。
电力是能源工业、基础工业，在国家建设和国民经济发展中占据十分重要的地位，是实现国家现代化的战略重点。
电能也是发展国民经济的基础，是一种无形的、不能大量存储的二次能源。
电能的发、变、送、配和用电，几乎是在同时瞬间完成的，须随时保持功率平衡。
要满足国民经济发展的要求，电力工业必须超前发展，这是世界发展规律。
因此，做好电力规划，加强电网建设，就尤为重要。
而变电站在改变或调整电压等方面在电力系统中起着重要的作用。
它承担着变换电压、接受和分配电能、控制电力的流向和调整电压的责任。
220KV变电站电气部分设计使其对变电站有了一个整体的了解。
该设计包括以下任务：1、主接线的设计2、主变压器的选择3、短路计算4、导体和电气设备的选择5、所用电设计6、防雷接地设计7、配电装置设计等。
第1章电气主接线的设计1.1主接线概述电气主接线是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络。
用规定的电气设备图形符号和文字符号并按工作顺序排列，详细地表示电气设备或成套装置的全部基本组成和连接关系的单线接线图。
主接线代表了发电厂或变电站电气部分的主体结构，是电力系统网络结构的重要组成部分，直接影响运行的可靠性、灵活性并对电器选择、配电装置布置、继电保护、自动装置和控制方式的拟定都有决定性的关系。
单母线接线及单母线分段接线1、单母线接线单母线接线既可保证电源并列工作，又能使任一条出线都可以从任一个电源获得电能。
各出线回路输入功率不一定相等，应尽可能使负荷均衡地分配在各出线上，以减少功率在母线上的传输。
单母接线的优点：接线简单，操作方便、设备少、经济性好，并且母线便于向两端延伸，扩建方便。
缺点：①可靠性差。
母线或母线隔离开关检修或故障时，所有回路都要停止工作，也就成了全厂或全站长期停电。
②调度不方便，电源只能并列运行，不能分列运行，并且线路侧发生短路时，有较大的短路电流。
综上所述，这种接线形式一般只用在出线回路少，并且没有重要负荷的发电厂和变电站中。
2、单母分段接线单母线用分段断路器进行分段，可以提高供电可靠性和灵活性；对重要用户可以从不同段引出两回馈电线路，由两个电源供电；当一段母线发生故障，分段断路器自动将用户停电；两段母线同时故障的几率甚小，可以不予考虑。
在可靠性要求不高时，亦可用隔离开关分段，任一母线故障时，将造成两段母线同时停电，在判别故障后，拉开分段隔离开关，完成即可恢复供电。
这种接线广泛用于中、小容量发电厂和变电站6～10KV接线中。
但是，由于这种接线对重要负荷必须采用两条出线供电，大大增加了出线数目，使整体母线系统可靠性受到限制，所以，在重要负荷的出线回路较多、供电容量较大时，一般不予采用。
3、单母线分段带旁路母线的接线单母线分段断路器带有专用旁路断路器母线接线极大地提高了可靠性，但这增加了一台旁路断路器，大大增加了投资。
双母线接线及分段接线1、双母线接线双母接线有两种母线，并且可以互为备用。
每一个电源和出线的回路，都装有一台断路器，有两组母线隔离开关，可分别与两组母线接线连接。
两组母线之间的联络，通过母线联络断路器来实现。
其特点有：供电可靠、调度灵活、扩建方便等特点。
由于双母线有较高的可靠性，广泛用于：出线带电抗器的6～10KV 配电装置；35～60KV出线数超过8回，或连接电源较大、负荷较大时；110～220KV出线数为5回及以上时。
2、双母线分段接线为了缩小母线故障的停电范围，可采用双母分段接线，用分段断路器将工作母线分为两段，每段工作母线用各自的母联断路器与备用母线相连，电源和出线回路均匀地分布在两段工作母线上。
双母接线分段接线比双母接线的可靠性更高，当一段工作母线发生故障后，在继电保护作用下，分段断路器先自动跳开，而后将故障段母线所连的电源回路的断路器跳开，该段母线所连的出线回路停电；随后，将故障段母线所连的电源回路和出线回路切换到备用母线上，即可恢复供电。
这样，只是部分短时停电，而不必短期停电。
双母线分段接线被广泛用于发电厂的发电机电压配置中，同时在220～550KV大容量配电装置中，不仅常采用双母分段接线，也有采用双母线分四段接线的。
3、双母线带旁路母线的接线双母线可以带旁路母线，用旁路断路器替代检修中的回路断路器工作，使该回路不致停电。
这样多装了价高的断路器和隔离开关，增加了投资，然而这对于接于旁路母线的线路回数较多，并且对供电可靠性有特殊需要的场合是十分必要的。
1.2主接线设计原则电气主接线的设计是发电厂或变电站电气设计的主题。
它与电力系统、电厂动能参数、基本原始资料以及电厂运行可靠性、经济性的要求等密切相关，并对电气设备选择和布置、继电保护和控制方式等都有较大的影响。
因此，主接线设计，必须结合电力系统和发电厂和变电站的具体情况，全面分析有关影响因素，正确处理它们之间的关系，经过技术、经济比较，合理地选择主接线方案。
电气主接线设计的基本原则是以设计任务为依据，以国家经济建设的方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下，兼顾运行、维护方便，尽可能地节省投资，就近取材，力争设备元件和设计的先进性与可靠性，坚持可靠、先进、实用、经济、美观的原则。
1.3主接线选择根据原始资料的分析现列出两种主接线方案。
方案一：220KV侧双母接线，110KV侧双母接线、10KV侧单母分段接线。
220kV出线6回（其中备用2回），而双母接线使用范围是110～220KV出线数为5回及以上时。
满足主接线的要求。
且具备供电可靠、调度灵活、扩建方便等特点。
110kV出线10回（其中备用2回），110kV侧有两回出线供给远方大型冶炼厂，其容量为80000kVA，其他作为一些地区变电所进线，其他地区变电所进线总负荷为100MVA。
根据条件选择双母接线方式。
10kV出线12回（其中备用2回），10kV侧总负荷为35000kVA，Ⅰ、Ⅱ类用户占60%，最大一回出线负荷为2500kVA，最大负荷与最小负荷之比为0.65。
选择单母分段接线方式。
方案一主接线图如下：图1-1主接线方案一方案二：方案进行综合比较：220KV侧双母带旁路接线，110KV侧双母接线、10KV侧单母分段接线。
220kV出线6回（其中备用2回），而由于本回路为重要负荷停电对其影响很大，因而选用双母带旁路接线方式。
双母线带旁路母线，用旁路断路器替代检修中的回路断路器工作，使该回路不致停电。
这样多装了价高的断路器和隔离开关，增加了投资，然而这对于接于旁路母线的线路回数较多，并且对供电可靠性有特殊需要的场合是十分必要的。
主接线如下图：图1-2 方案二主接线现对两种方案比较如下：表1-1 主接线方案比较表通过对两种主接线可靠性、灵活性和经济性的综合考虑，辨证统一，现确定第二方案为设计最终方案。
第2章主变压器的选择在发电厂和变电站中，用来向电力系统或用户输送功率的变压器，称为主变压器；用于两种电压等级之间交换功率的变压器，称为联络变压器；只供本所（厂）用的变压器，称为站（所）用变压器或自用变压器。
本章是对变电站主变压器的选择。
2.1主变压器的选择原则1、主变容量一般按变电所建成后5～10年的规划负荷来进行选择，并适当考虑远期10～20年的负荷发展。
2、根据变电所所带负荷的性质和电网结构来确定主变的容量。
对于有重要负荷的变电所，应考虑一台主变停运时，其余变压器容量在计及过负荷能力后的允许时间内，保证用户的Ⅰ级和Ⅱ级负荷，对于一般变电所，当一台主变停运时，其他变压器容量应能保证全部负荷的70%～80%。
3、为了保证供电可靠性，变电所一般装设两台主变，有条件的应考虑设三台主变的可能性。
2.1.1主变压器台数的选择1、对大城市郊区的一次变电所，在中、低压侧已构成环网的情况下，变电所以装设两台主变压器为宜。
2、对地区性孤立的一次变电所或大型工业专用变电所，在设计时应考虑装设三台主变压器的可能性。
3、对于规划只装设两台主变压器的变电所，以便负荷发展时，更换变压器的容量。
2.1.2主变压器容量的选择（1）主变压器容量一般按变电所建成后5～10年的规划负荷选择，适当考虑到远期10～20年的负荷发展。
对于城郊变电所，主变压器容量应与城市规划相结合。
（2）根据变电所所带负荷的性质和电网结构来确定主变压器的容量。
对于有重要负荷的变电所，应考虑当一台主变压器停运时，其余变压器容量在计其过负荷能力后的允许时间内，应保证用户的一级和二级负荷；对一般性变电所，当一台变压器停运时，其余变压器容量应能保证全部负荷的70%～80%。
（3）同级电压的单台降压变压器容量的级别不宜太多。
应从全网出发，推行系列化、标准化。
50.05N 0.250.85S =0.70.85S 0.70.85215164.5N S MVA ⨯⨯=⨯⨯⨯=总同时率取容量确定：ｅｅ2.1.3 主变压器型式的选择选择主变压器，需考虑如下原则：（1）当不受运输条件限制时，在330KV 及以下的发电厂和变电站，均应选用三相变压器。
