钢筋直螺纹套筒如何验收
钢筋直螺纹套筒验收方法
在钢筋混凝土建筑工程中，钢筋的连接方法有焊接、机械连接和绑扎连接三种，机械连接中的钢筋剥肋滚轧直螺纹套筒连接是目前广泛采用的方式，其通常适用的钢筋级别为HRB335、HRB400、RRB400，适用的钢筋直径范围通常为16-50mm。
钢筋剥肋滚轧直螺纹套筒连接是一种通过冷作硬化加工方法，采用专用的滚轧机床对钢筋端部进行滚轧，使待接钢筋端头产生塑性变形并形成螺纹，再用与其螺纹相应的内螺纹套筒将两根钢筋连接到一起的机械连接方法。
资料检查供货时，必须同时提供相应接头性能等级的接头型式检验报告、套筒原材机械性能检验报告。
审查型式检验报告时应注意：①检验报告中必须详细记载接头试件基本参数；②检验报告不得超过4年；③仅标准型接头需要做型式检验报告；④HRB500级钢筋接头的型式检验报告可以兼做HRB400、HRB335级的同类型、同等级接头的型式检验报告使用，反之则不允许。
开挖式基础钢筋、整体吊装的钢筋笼连接采用标准型套筒，需要分段吊装的钢筋笼采用正反丝扣扩口型或者加锁母型（一般用不到）。
外观检查连接套筒螺纹牙型应饱满，连接套筒表面不得有裂纹，表面及内螺纹不得有严重的锈蚀及其他肉眼可见的缺陷。
尺寸检查重要尺寸（外径、长度）及螺纹牙型、精度应经检验符合厂家产品设计图纸要求。
内螺纹用专用的螺纹塞规检验，其塞通规应能顺利旋入，塞止规旋入长度不得超过3P（P为一个螺距长度）。
允许偏差：套筒直径D≤50；外径允许偏差±0.5；长度允许偏差±0.5。
取样送检一般试验项目：抗拉强度。
验收批及取样数量接头同一施工条件下的同一批材料的同等级、同规格接头以500个为一个验收批进行检验与验收不足500个时也作为一验收批。
每一验收批随机抽取3个试件做单向拉伸试验。
接头拉伸试件长600㎜接头应位于试件中部。
取样单填写内容应包括委托单位、工程名称、建设单位、取样时间、钢筋生产厂家或产地、钢筋级别或牌号、钢筋规格、焊接连接方式、使用部位、试件组数、要求检验项目、取样人、见证人、见证号等。
关于加强钢筋直螺纹套筒进场质量验收的监督提示
关于加强钢筋直螺纹套筒进场质量验收的监督提示各区县质监站：近日，我站在市管项目的监管过程中，发现部分钢筋机械连接直螺纹套筒长度，比企业通过套筒型式检验时的套筒长度短的质量问题（如：重庆奇甫机械有限责任公司生产供应的HRB400D16、D18、D25、D28四种规格的套筒，其型式检验套筒长度为40.1mm、44.9mm、60.3mm、64.9mm，实测套筒长度为36mm、41mm、56mm、62mm)。
钢筋机械连接套筒通过钢筋螺纹与套筒螺纹的机械咬合力传力至套筒本体截面，套筒长度决定了套筒丝数既套筒与钢筋的咬合力，套筒强度满足要求但咬合力不足会产生钢筋从套筒拔出的质量问题，套筒的咬合力是否满足传力要求涉及套筒设计长度，需通过型式检验给予证明。
针对目前工地现场检查发现的套筒规格尺寸严重质量问题，提示如下：一、因各套筒生产厂家在生产套筒时所采用的原材料及生产工艺不同，套筒的外径及长度尺寸是各厂家进行产品设计时重要参数，并经型式检验后定型确认。
各厂家生产的套筒规格各不一致，其合格判定要求规则应满足以下条件：1、应符合《钢筋机械连接用套筒》（JG/T163-2013）（产品标准）附录A的最小外径和长度尺寸要求。
2、应符合厂家提供的型式检验报告中套筒样品外径和长度的要求。
直螺纹套筒的外径和长度允许偏差应符合《钢筋机械连接用套筒》（JG/T163-2013）第5.3.1条的规定。
二、严格钢筋机械连接直螺纹套筒进场质量验收。
1、套筒进场质量保证资料应齐全，应包括符合新标准JGJ107-2016的型式检验报告、厂家出具的产品质量证明书、随包装的套筒合格证、生产套筒的原材料质量证明文件。
2、按照JGJ107-2016第7.0.4条的要求，对套筒标识、套筒适用钢筋等级、进场套筒与型式检验报告的套筒尺寸和材料的一致性进行抽检，并形成记录。
3、按照JGJ107-2016第7.0.2条的要求，对不同钢筋生产厂家的钢筋进行接头工艺性检测。

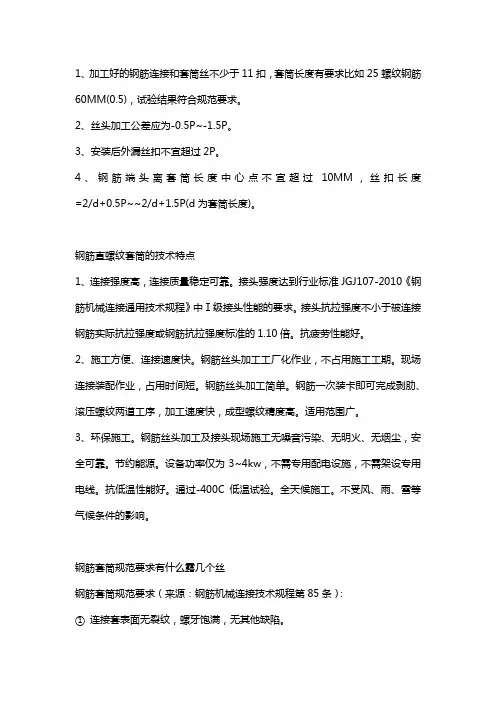

钢筋套丝验收规范
1、加工好的钢筋连接和套筒丝不少于11扣，套筒长度有要求比如25螺纹钢筋60MM(0.5)，试验结果符合规范要求。
2、丝头加工公差应为-0.5P~-1.5P。
3、安装后外漏丝扣不宜超过2P。
4、钢筋端头离套筒长度中心点不宜超过10MM，丝扣长度=2/d+0.5P~~2/d+1.5P(d为套筒长度)。
钢筋直螺纹套筒的技术特点1、连接强度高，连接质量稳定可靠。
接头强度达到行业标准JGJ107-2010《钢筋机械连接通用技术规程》中Ⅰ级接头性能的要求。
接头抗拉强度不小于被连接钢筋实际抗拉强度或钢筋抗拉强度标准的1.10倍。
抗疲劳性能好。
2、施工方便、连接速度快。
钢筋丝头加工工厂化作业，不占用施工工期。
现场连接装配作业，占用时间短。
钢筋丝头加工简单。
钢筋一次装卡即可完成剥肋、滚压螺纹两道工序，加工速度快，成型螺纹精度高。
适用范围广。
3、环保施工。
钢筋丝头加工及接头现场施工无噪音污染、无明火、无烟尘，安全可靠。
节约能源。
设备功率仅为3~4kw，不需专用配电设施，不需架设专用电线。
抗低温性能好。
通过-400C低温试验。
全天候施工。
不受风、雨、雪等气候条件的影响。
钢筋套筒规范要求有什么露几个丝钢筋套筒规范要求（来源：钢筋机械连接技术规程第85条）：①连接套表面无裂纹，螺牙饱满，无其他缺陷。
②牙型规格检查合格，用直螺纹塞规检查尺寸精度。
③各种型号和规格的连接套外表面，必须有明显的钢筋级别和直径。
④连接套两端头的孔必须用塑料盖封上，以保持内部洁净，干净防锈。
要求：外露1-2丝，外露太多，容易松动。
钢筋套筒的工艺操作要点1）钢筋螺纹加工①加工钢筋螺纹的丝头、牙形、螺距等必须与连接套牙形、螺距一致，且经配套的量规检查合格。
②加工钢筋螺纹时，应采用水溶性切削润滑液；当温度低于0℃时，应掺入15%—20%亚硝酸钠，不得用机油做润滑液或不加润滑液套丝。
③操作人员应逐个检查钢筋丝头的外观质量并做出操作者标记。
④经自检合格的钢筋丝头，应对每种规格加工量随机抽检10%，且不少于10个，如有一个不合格，即对该加工批全数检查，不合格丝头应重加工，经再次检验合格后可使用。
直螺纹套筒规范..
直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的 1.20 倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D外径允许偏差长度允许偏差螺纹精度≤50 ±0.5 ±0.5 6H/GB197-81＞50 ±0.01D ±0.5 6H/GB197-81套筒出场质量检验要求见表 2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量规长度及外径应满足图纸要求3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2 技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35 倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。

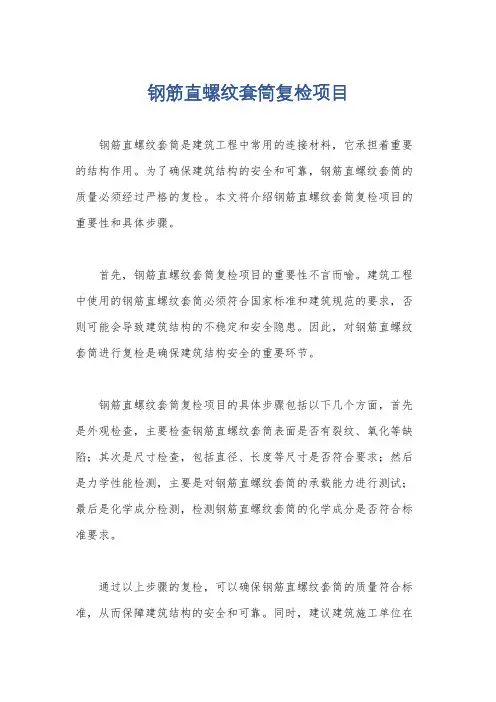

钢筋直螺纹套筒复检项目
钢筋直螺纹套筒复检项目
钢筋直螺纹套筒是建筑工程中常用的连接材料，它承担着重要的结构作用。
为了确保建筑结构的安全和可靠，钢筋直螺纹套筒的质量必须经过严格的复检。
本文将介绍钢筋直螺纹套筒复检项目的重要性和具体步骤。
首先，钢筋直螺纹套筒复检项目的重要性不言而喻。
建筑工程中使用的钢筋直螺纹套筒必须符合国家标准和建筑规范的要求，否则可能会导致建筑结构的不稳定和安全隐患。
因此，对钢筋直螺纹套筒进行复检是确保建筑结构安全的重要环节。
钢筋直螺纹套筒复检项目的具体步骤包括以下几个方面，首先是外观检查，主要检查钢筋直螺纹套筒表面是否有裂纹、氧化等缺陷；其次是尺寸检查，包括直径、长度等尺寸是否符合要求；然后是力学性能检测，主要是对钢筋直螺纹套筒的承载能力进行测试；最后是化学成分检测，检测钢筋直螺纹套筒的化学成分是否符合标准要求。
通过以上步骤的复检，可以确保钢筋直螺纹套筒的质量符合标准，从而保障建筑结构的安全和可靠。
同时，建议建筑施工单位在
使用钢筋直螺纹套筒时，严格按照规范要求进行安装和使用，确保其在建筑结构中发挥应有的作用。
总之，钢筋直螺纹套筒复检项目对于建筑工程的安全和质量具有重要意义，希望相关单位能够高度重视，严格执行复检程序，确保建筑结构的安全和可靠。
钢筋直螺纹验收规范
钢筋（剥肋）滚轧直螺纹接头验收规程为了保证钢筋（剥肋）滚轧直螺纹连接接头的强度达到国家行业标准JGJ107-2003中1级接头的要求，制定本规程。
一、钢筋（剥肋）滚轧直螺纹丝头的验收1、加工的钢筋丝头应逐个自检，出现不合格丝头时应切去重新加工；2、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。
3、外观及外形检验：钢筋丝头螺纹应纹应饱满，不得有螺纹大径低于螺纹中径的不完整丝扣。
螺纹大径大于螺纹中径而小于标准大径的有缺陷丝扣，累计长度不得超过两个螺纹周长。
4、滚丝螺纹长度用专用环规检查在环规的缺口范围内。
5、滚轧螺纹丝头用螺纹通规检查，通规能拧入。
6、滚轧螺纹丝头用螺纹止规检查，止规不能拧入或不能全部拧入。
7、滚轧直螺纹丝头的强度达到JGJ107-2003中1级接头的强度要求。
8、钢筋直螺纹丝头应有保护帽或连接套保护丝头。
二、直螺纹连接套筒的验收1、直螺纹连接套筒应由质检员随机抽样进行检验。
每批随机抽检5%，抽检合格率应大于95%，当抽检合格品率小于95时，应另抽取同样数量重新检验。
当两次抽检的平均合格率不小于95%时，应判此批合格，若合格品率仍小于95%时，则应对该批连接套进行逐个检验，合格者方可使用。
2、连接套有合格证和材料质量证明书（材质单）。
3、连接套用通规检查能旋入。
4、连接套用止规检查不能旋入或不能全部旋入。
5、连接套一端应有塑料保护盖。
6、塑料保护盖上有与连接钢筋规格相同的规格标志。
7、连接套强度达到JGJ107-2003中1级接头的要求。
三、钢筋（剥肋）滚轧直螺纹接头的验收1、同一施工条件下采用同一批材料的同等级同型式同规格的接头，以500个为一个验收批，不足500个的也做为一个验收批。
2、对每一验收批接头，必须在工程结构中随机截取3个试件进行单向拉伸试验，当每个试件单向拉伸试验均达到强度要求时，该验收批判为合格。
钢筋直螺纹套筒如何验收
钢筋直螺纹套筒如何验收
验收钢筋直螺纹套筒一直是建筑行业中非常重要的工作，验收合格
的套筒可以保证建筑结构的安全性和稳定性。
下面将从外观、尺寸、
表面质量、材质等几个方面来详细介绍钢筋直螺纹套筒的验收标准。
一、外观
1. 钢筋直螺纹套筒的外观应无明显变形、裂缝、划痕等缺陷；
2. 表面应平整光滑，不得有褶皱、氧化和夹渣现象；
3. 套筒的两端应平行且保持垂直性；
4. 套筒的螺纹应清晰、完整，无明显损伤。
二、尺寸
1. 验收钢筋直螺纹套筒时，应严格按照设计要求检查套筒的外径、
长度、壁厚等尺寸参数；
2. 外径偏差应在合格范围内；
3. 钢筋直螺纹套筒的长度应符合设计要求，不得超出允许偏差范围；
4. 壁厚也是一个重要的尺寸参数，必须符合相关标准要求。
三、表面质量
1. 套筒的表面应无麻面、麻洲、气泡、砂眼等缺陷；
2. 表面镀层的均匀性和附着力必须符合国家标准；
3. 镀锌层应具有一定的厚度，不得存在剥落、起泡等现象；
4. 表面应光亮光洁，不得有锈斑、变色等现象。
四、材质
1. 验收时要查明套筒的材质，确保符合设计要求；
2. 材质应无夹杂、气孔等缺陷，具有一定的抗拉强度和塑性。
以上就是钢筋直螺纹套筒的验收标准，希望通过这些内容的介绍，可以帮助大家在验收工作中更加准确地判断套筒的质量，确保建筑结构的安全性和可靠性。
直螺纹套筒验收规范
直螺纹套筒验收规范篇一:钢筋直螺纹连接工艺标准及验收规范钢筋直螺纹连接工艺标准及验收规范 1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16,Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。
2 施工准备2.1 材料2.1.1 钢筋:品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。
2.1.2 直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。
套筒表面应有规格标记。
2.2 设备机具2.2.1 机械设备:GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。
2.2.2 主要工具:力矩扳手、量规(牙形规、卡规、直螺纹塞规)等。
2.3 作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合1格，可持证上岗。
2.3.2 直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。
2.3.3 螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
2.4 技术准备2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。
2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。
2.5 现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
2.5.3滚压直螺纹接头应使用管钳和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表2.5.3的规定。
力矩扳手的精度为?5%。
3 施工操作工艺3.1 工艺规程3.1.1 直螺纹连接套连接钢筋施工工艺。
钢筋预加工在钢2筋加工棚进行，其施工程序是:钢筋除锈调直钢筋端头切平(与钢筋轴线垂直)下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用3.2 工艺操作方法:施工现场钢筋安装连接程序是:钢筋就位回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出3响声为合格接头做钢筋接头的抽检记录3.3 常用接头连接方法有三种:3.3.1 同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋直螺纹套筒如何验收
在钢筋混凝土建筑工程中，钢筋的连接方法有焊接、机械连接和绑扎连接三种，机械连接中的钢筋剥肋滚轧直螺纹套筒连接是目前广泛采用的方式，其通常适用的钢筋级别为HRB335 、HRB400 、RRB400 ，适用的钢筋直径范围通常为16-50mm 。
本文就针对剥肋滚轧直螺纹套筒接头，分享实例项目在材料进场验收时检查的内容及验收方法，以供大家参考借鉴。
钢筋剥肋滚轧直螺纹套筒连接是一种通过冷作硬化加工方法，采用专用的滚轧机床对钢筋端部进行滚轧，使待接钢筋端头产生塑性变形并形成螺纹，再用与其螺纹相应的内螺纹套筒将两根钢筋连接到一起的机械连接方法。
套筒材料验收实例分享
资料检查
供货时，必须同时提供相应接头性能等级的接头型式检验报告、套筒原材机械性能检验报告。
审查型式检验报告时应注意：①检验报告中必须详细记载接头试件基本参数；②检验报告不得超过4 年；③仅标准型接头需要做型式检验报告；④ HRB500 级钢筋接头的型式检验报告可以兼做HRB400 、HRB335 级的同类型、同等级接头的型式检验报告使用，反之则不允许。
开挖式基础钢筋、整体吊装的钢筋笼连接采用标准型套筒，需要分段吊装的钢筋笼采用正反丝扣扩口型或者加锁母型（一般用不到）。
外观检查
连接套筒螺纹牙型应饱满，连接套筒表面不得有裂纹，表面及内螺纹不得有严重的锈蚀及其他肉眼可见的缺陷。
尺寸检查
重要尺寸（外径、长度）及螺纹牙型、精度应经检验符合厂家产品设计图纸要求。
内螺纹用专用的螺纹塞规检验，其塞通规应能顺利旋入，塞止规旋入长度不得超过3P（P 为一个螺距长度）。
允许偏差：套筒直径D ≤50 ；外径允许偏差± 0.5；长度允许偏差± 0.5
取样送检
般试验项目：抗拉强度。
验收批及取样数量接头同一施工条件下的同一批材料的同等级、同规格接头以
500 个为一个验收批进行检验与验收不足500 个时也作为一验收批。
每一验收批随机抽取3 个试件做单向拉伸试验。
接头拉伸试件长600 ㎜接头应位于试件中部
取样单填写内容应包括委托单位、工程名称、建设单位、取样时间、钢筋生产厂
家或产地、钢筋级别或牌号、钢筋规格、焊接连接方式、使用部位、试件组数、
要求检验项目、取样人、见证人、见证号等。
合格率要求：连接套筒或锁母的抽检合格率应不小于95% 。
当抽检合格率小于95% 时，应另抽取同样数量的产品重新检验。
当两次检验的总合格率不小于95% 时，该批产品合格。
若合格率仍小于95% ，应对该批产品进行逐个检验，合格者方可使用，不合格产品退回厂家处理。
其他注意事项
1、丝头加工的工人应该经过培训的持证人员操作，不能随意更换同一台机器的操作人员。
在工人开始加工前，应该在此工人制作的丝头工艺检验合格后方可开始加工，避免盲目大量加工造成损失。
2、丝头加工是钢筋两端应当切平（用砂轮切割机，严禁气割），保证钢筋端头的平整使安装扭矩能有效的相互对顶力，以便消除或减少钢筋受拉时因螺纹间隙造成的变形。
3、钢筋丝头的加工长度一般比公正差（套筒长度的一半）多两个丝（完整的丝扣圈数）。
4、在丝头加工好后应当用套筒使拧一下，以保证使用质量，并套好保护帽进行保护（因为钢筋在破开氧化层后容易生锈）。
▲ 此表仅供参考
5、在钢筋绑扎阶段应当经常到现场，检查使用情况（是否浪费），使用方法是否正确，当然也可以检查机械连接的扭力是否达到强度（比如用扭力扳手靠自身体重猛力下压，看看是否能压动）。
6、在合模板及浇筑混凝土前应当到现场检查材料是否清理干净，避免不必要的浪费。
