万用表与电能表入网电工实操项目
低压电工技能实操考试项目讲义
低压电工技能实操考试项目讲义*1万用表（复审必会）1.1用途、调整、检查1)用途：是一种多用途仪表，可测电阻、电压、电流等。
不同的表有不同的用途。
如：MF85—M表示仪表；F表示多用途;85为设计序号。
2)调整：(A)的零。
目的是减少基本误差（表本身原2次。
目的是为了检查表内“Ω”档专。
3)检查：兆欧表及接地摇表。
）完—完整。
好—接触良好。
无—干净、无卡堵、损—不损坏。
1.2测电压、电流、电阻。
１）测电压、电流：①正确选择档位（大于被测值就可以，不要选择过高，过高准确度会受影响）②测直流电，应选直流档位{DC(DCV、DCA)}③测电压，使表与电路并联；测电流，使表与电路串联。
④读数，在档位指示满刻度值范围内直读。
2）测电阻①选择适当档位（表针尽可能指在刻度线的中间段）②被测电阻应与电路、电源脱离。
（所有测电阻的表必须与电路断开）③人体不要接触测试线﹐测试线直接接在被测电阻两端。
④读数、表针指示值乘以档位倍率。
1.3万用表使用注意事项：１）人体不要接触测试线的金属部分（可能造成触电）并注意与带电体的安全距离。
２）测直流电应“+”、“—”相对应。
2 12）CT选择：精度为1级，其一次电流按计算负荷的1.5倍选。
3）电流表的选择：最大量程与CT一次电流相符，表头电流为5A的。
*3钳行电流表（复审必会）3.1用途、选择、检查：１）用途：对于50Hz、500V以下交流电流、绝缘导线不断开的情况下，对其电流的测量。
低频电流应选择低频钳形电流表。
低频：1~3Hz的交流电流。
小档位指示值10%钳口内匝数即实际电流值。
3.3注意事项：１）使用钳形电流表应戴绝缘手套或干燥的线手套；２）测量过程中不得调换档位；３）对裸导线不得使用；４）使用中防止发生短路事故，并注意与带电体的安全距离。
4一只电压表经LW2-5.5/F4-X转换开关测量三相线电压的接线图。
2.1接线原理图：U V WLW2-5.5/F4-XFU0~450V4.2接线：1-3、4-7、6-8封（连接）； 3、8接表在当中； 7、2、5接U 、V 、W 熔丝导线要选中。
电子万用表使用操作流程
电子万用表使用操作流程一、简介电子万用表是一种用来测量电压、电流、电阻和其他电气参数的通用测试仪器。
它在电子实验、电路维修、工业生产等领域有着广泛的应用。
本文将介绍电子万用表的使用操作流程，以帮助用户正确高效地使用该仪器。
二、准备工作1. 检查仪表：确保电子万用表正常工作、屏幕清晰、功能完好。
2. 选择量程：根据待测量参数的范围，选择合适的量程档位。
3. 切换功能：根据待测量参数的类型，选择合适的电压、电流、电阻测量功能。
三、电压测量1. 连接电路：将测量引线的红色插头连接到“VΩmA”插孔，黑色插头连接到“COM”插孔。
2. 切换档位：选择电压测量功能，并根据待测电压的范围选择合适的量程档位。
3. 测量电压：将红色测量引线的探针与待测电路的正极相连，黑色探针与负极相连，读取电压值。
四、电流测量1. 连接电路：将红色测量引线的插头连接到“mA”插孔，黑色插头连接到“COM”插孔。
2. 切换档位：选择电流测量功能，并根据待测电流的范围选择合适的量程档位。
3. 测量电流：将万用表插入待测电路的串联中，注意保持正确的电流方向，读取电流值。
五、电阻测量1. 连接电路：将红色测量引线的插头连接到“VΩmA”插孔，黑色插头连接到“COM”插孔。
2. 切换档位：选择电阻测量功能，并根据待测电阻的范围选择合适的量程档位。
3. 测量电阻：将待测电阻两端与红黑测量引线的探针相连，读取电阻值。
六、其他功能1. 清除电荷：在测量完高阻值电阻后，可以选择“功能选项”中的“相对测量”或“REL”(相对值)按钮，清除探针之间的电荷。
2. 扩大显示：在读取较小测量值时，可以选择“功能选项”中的“数据扩大”按钮，以方便阅读。
3. 其他参数测量：根据需要，在合适的功能选项中选择电容、频率、温度等其他参数的测量功能，并按照相应的操作流程进行测量。
七、测量注意事项1. 保持安全：在进行高电压、大电流测量前，确保仪表和待测电路处于安全状态，并采取必要的防护措施。
低压电工操作证实操考试题目
低压电工操作证实操题目科目一口述答题K1-1 电工仪表安全使用考核内容：测量交、直流电压，电阻仪表的作用:1.万用表一般可以测量交流电压、直流电压、直流电流和电阻。
2.钳形电流表可以在不需要断开电路的情况下直接测量交流电流。
3.摇表又称兆欧表，专门用于测量电气线路或设备的绝缘电阻，也可以测量高阻值电阻。
4.接地电阻测量仪用于测量各种情况下的接地电阻。
使用前检查：1.万用表：合格证、外观、指针、表笔、档位检查及调零。
2.钳形电流表：合格证、外观、指针、档位、钳口检查及调零。
3.兆欧表：合格证、外观、指针、表笔、旋把、电压等级检查及校验（开路检查、短路检查）。
4.接地电阻测量仪：合格证、外观、指针、表笔、档位、手柄、配件检查及校验（短路检查）。
K1-2 电工仪表安全使用考核内容：测量三相交流电动机线电流、相电流、零序电流K1-3 电工仪表安全使用考核内容：测量三相交流电动机的相间绝缘电阻、相对地绝缘电阻结果判断：低压设备或线路的绝缘电阻不低于0.5MΩ为合格。
Ⅰ类电动工具的绝缘电阻不应低于2MΩ。
Ⅱ类电动工具的绝缘电阻不应低于7MΩ。
Ⅲ类电动工具的绝缘电阻不应低于1MΩ。
K1-4 电工仪表安全使用考核内容：测量接地装置的接地电阻1.短路实验：不管是三端钮的仪表还是四端钮的仪表均将所有端钮连接起来，测量表度盘旋转到刻度0位置上，顺时针摇动手柄，表的指针也应在刻度0位置上，短路状态摇动手柄时，手感觉比较重。
2.结果判断：①.保护接地工作接地电阻不应大于4Ω。
②.重复接地电阻不应大于10Ω。
③.三类建筑防雷接地不应大于30Ω（防雷接地电阻不应大于10Ω）。
④.防静电接地电阻不应大于100Ω。
K1-5.电工安全用具使用考核内容：登高作业1.低压验电器（电笔）作用：低压验电器是检测电气设备、电路是否带电的一种基本安全用具。
使用场合：电压测量范围为60 ～500V，高压500V的电压不能用普通低压验电器来测量。
电工实操考试内容
电工实操考试内容一、安全操作规程在进行电工实操考试时，安全操作是至关重要的。
以下是一些必须遵守的安全操作规程：•检查工具和设备是否完好，确保安全可靠；•穿戴必要的防护装备，如手套、安全帽等；•确保工作区域干净整洁，防止绊倒和其他意外事故的发生；•在操作电气设备时，确保设备处于关机状态以及断开电源；•遵守操作规程，不擅自拆卸或改变电气设备的结构。
二、基本电路连接1. 灯泡电路连接在电工实操考试中，灯泡电路连接是一个基本的实操内容。
考生需要了解电气元件的正负极连接方法，掌握灯泡电路的串联和并联连接方式，并能正确进行实操操作。
2. 开关电路连接开关电路连接是电工实操考试中另一个重要的内容。
考生需熟悉各类开关的工作原理和安装方法，能够正确连接开关电路，并且进行功能测试。
三、电工工具使用1. 万用表的使用考生需要了解万用表的基本使用方法，包括电阻、电压、电流的测量，以及如何正确连接和操作万用表。
2. 绝缘电工工具的使用在电工实操考试中，绝缘电工工具的正确使用至关重要。
考生需要掌握绝缘电钳、绝缘螺丝刀等工具的使用方法，确保安全操作。
四、故障排除与维修在电工实操考试中，考生还需要具备一定的故障排除和维修能力。
能够熟练使用测试仪器对电路进行故障排查，并能够快速准确地解决故障问题，是电工实操考试中的重点内容。
五、实操考试流程在电工实操考试中，通常会按照以下流程进行：1.考试前对考生进行安全知识培训；2.发放考题，要求考生按照要求完成电路连接、工具使用、故障排除等实操内容；3.进行实操考试，考官会根据考生的操作过程和结果进行评分；4.综合评定考生的实操能力，给予相应的评价和建议。
通过以上内容的学习和实操，考生可以更好地准备电工实操考试，提升自己的电工技能水平。
万用表的使用-实训项目
万用表的使用(shǐyòng)与操作一．实训目的(mùdì)及要求1. 了解(liǎojiě)万用表的种类与基础知识。
2. 理解万用表基本结构(jiégòu)的用途。
3. 掌握万用表的性能及测量(cèliáng)电阻、电压、电流的方法。
4. 培养学生的动手、动眼、动脑能力。
二. 实训仪器设备万用表，干电池若干个，色环电阻若干个三. 实训内容与操作步骤1. 万用表介绍数字万用表：一种多用途电子测量仪器，普通包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或者三用电表。
我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。
本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。
2. 元件测量2.1 电阻的测量（1）测量步骤首先红表笔插入VΩ孔黑表笔插入COM 孔量程旋钮打到“Ω”量程档适当位置分别用红黑表笔接到电阻两端金属部份读出显示屏上显示的数据（2）注意量程的选择和转换。
量程选小了显示屏上会显示“1.”此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。
如何读数？显示屏上显示的数字再加之边档位选择的单位就是它的读数。
要提醒的是在图1 测电阻“200”档时单位是“Ω”,在“2k~200k” 档时单位是“kΩ”,在“2M~2000M”档时单“M”。
如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或者更高的电阻，要几秒钟后读数才干稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为“1”当检查被测路线的阻抗时，要保证移开被测路线中的所有电源，所有电容放电.被测路线中，如有电源和储能元件，会影响路线阻抗测试正确性。
万用表的200MΩ档位，短路时有10 个字，测量一个电阻时，应从测量读数中减去这10 个字。
维修基础的应用考核内容及操作标准(指针式万用表使用实操项目考核内容及操作标准)5月

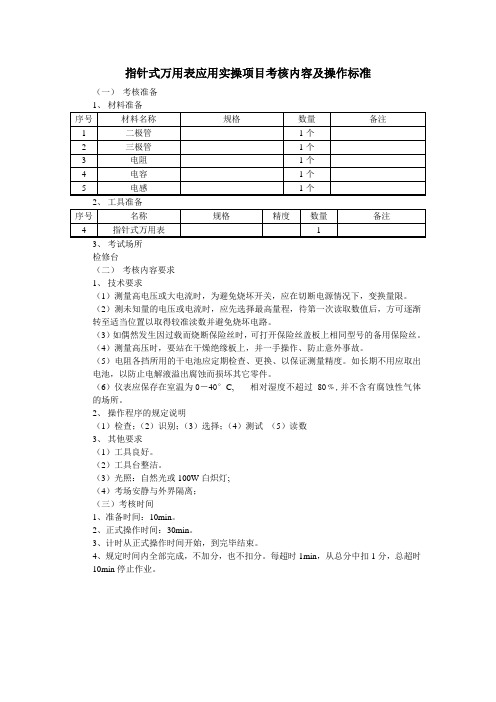

指针式万用表应用实操项目考核内容及操作标准
（一）考核准备
3、考试场所
检修台
（二）考核内容要求
1、技术要求
（1）测量高电压或大电流时，为避免烧坏开关，应在切断电源情况下，变换量限。
（2）测未知量的电压或电流时，应先选择最高量程，待第一次读取数值后，方可逐渐转至适当位置以取得较准渎数并避免烧坏电路。
（3）如偶然发生因过载而烧断保险丝时，可打开保险丝盖板上相同型号的备用保险丝。
（4）测量高压时，要站在干燥绝缘板上，并一手操作、防止意外事故。
（5）电阻各挡所用的干电池应定期检查、更换、以保证测量精度。
如长期不用应取出电池，以防止电解液溢出腐蚀而损坏其它零件。
（6）仪表应保存在室温为0－40°C, 相对湿度不超过80﹪,并不含有腐蚀性气体的场所。
2、操作程序的规定说明
（1）检查；（2）识别；（3）选择；（4）测试（5）读数
3、其他要求
（1）工具良好。
（2）工具台整洁。
（3）光照：自然光或100W白炽灯;
（4）考场安静与外界隔离；
（三）考核时间
1、准备时间：10min。
2、正式操作时间：30min。
3、计时从正式操作时间开始，到完毕结束。
4、规定时间内全部完成，不加分，也不扣分。
每超时1min，从总分中扣1分，总超时10min停止作业。
（四）评分记录表
中心：鉴定工种：姓名：得分：。
杭州电工技师实操考试内容
杭州电工技师实操考试内容
电工实操考试内容四个部分：
（1）基本操作。
日光灯接线、电能表、接地电阻测量仪的使用以及注意事项、电动机正反转双重联锁接线、电动机点动、自锁星三角降压启动、自藕降压启动、串电阻降压启动、单相电度表，三相电度表接线以读数、万用表的使用及注意事项、兆欧表的使用及注意事项、双控开关接线灯、漏电保护器、互感器、交流接触器控制、低压电源等线路接线。
（2）识别和判断。
电气材料、电气仪表、电气符号、安全用具、标示牌、灭火器材的名称、使用方法、好坏的识别。
（3）触电急救。
急救的步骤、要点和心肺复苏术
（4）查找隐患。
找出已经完成安装的电气线路、电气设施中存在的违反规程的安全隐患。
万用表实训报告
万用表实训报告实训目的，通过本次实训，掌握使用万用表测量电路中电压、电流、电阻等基本参数的方法，提高实际操作能力。
实训内容：1. 电压测量。
首先，将电路连接好，确保电源已经打开。
然后，将红表笔连接到电路中的正极，黑表笔连接到负极，读取万用表上的电压值。
在测量过程中，要注意选择合适的量程，避免电压超出万用表的测量范围。
2. 电流测量。
在测量电流之前，需要先将电路断开，然后将万用表调至电流测量档位。
接下来，将电路中断开的一端与红表笔连接，另一端与黑表笔连接，使电流通过万用表流过。
在测量电流时，同样需要选择合适的量程，避免过大的电流损坏万用表。
3. 电阻测量。
在测量电阻之前，需要先将电路断开，并确保电源已经关闭。
然后，将万用表调至电阻测量档位，将两个表笔分别连接到电路中的两端，读取万用表上的电阻值。
在测量电阻时，要注意避免手指触碰电路，以免影响测量结果。
实训总结：通过本次实训，我对万用表的使用方法有了更深入的了解。
在实际操作中，要注意保持仪器的清洁、正确使用测量档位、避免过大电压或电流对仪器造成损坏。
只有在掌握了正确的操作方法和注意事项后，才能更好地利用万用表进行电路参数的测量工作。
实训心得：本次实训让我对电路参数的测量有了更深入的认识，也提高了我的实际操作能力。
在今后的学习和工作中，我会继续加强对电子测量仪器的使用，不断提升自己的专业能力。
同时，我也会将所学知识运用到实际工程中，为工程项目的顺利进行贡献自己的力量。
结语：通过本次万用表实训，我对电路参数测量有了更深入的认识，也提高了自己的实际操作能力。
我相信，在今后的学习和工作中，这些知识和技能一定会派上用场。
希望通过不断的学习和实践，能够成为一名优秀的电子工程师，为社会做出更大的贡献。
新低压电工实操简答题(2)
科目一口述简答题K1-1电工仪表安全使用考核内容：测量交、直流电压，电阻仪表的作用：1.万用表一般可以测量交流电压、直流电压、直流电流、电阻。
2.钳形电流表可以在不需要断开电路的情况下直接测量交流电流。
3.摇表又称兆欧表，专门用于测量电气线路或设备的绝缘电阻，也可以测量高阻值电阻。
4.接地电阻测量仪使用用于测量各种情况下的接地电阻。
使用前检查1.万用表：合格证、外观、指针、表笔、档位检查及调零。
2.钳形电流表：合格证、外观、指针、档位、钳口检查及调零。
3.兆欧表：合格证、外观、指针、表笔、旋把、电压等级检查及校验（开路检查、短路检查）。
4.接地电阻测量仪：合格证、外观、指针、表笔、档位、手柄、配件检查及校验（短路检查）。
K1-2电工仪表安全使用考核内容：测量三相交流电动机线电流、相电流、零序电流K1-3电工仪表安全使用考核内容：测量三相交流电动机的相间绝缘电阻、相对地绝缘电阻结果判断：低压设备或线路的绝缘电阻不低于0.5MΩ为合格Ⅰ类电动工具的绝缘电阻不应低于2MΩⅡ类电动工具的绝缘电阻不应低于7MΩⅢ类电动工具的绝缘电阻不应低于1MΩK1-4电工仪表安全使用考核内容：测量接地装置的接地电阻1.短路试验短路试验：不管是三端钮的仪表还是四端钮的仪表，均将所有端钮连接起来，测量表度盘旋转到刻度“0”位置上，顺时针摇动手柄，表的指针也应在刻度“0”位上，短路状态摇动手柄时，手感觉比较重。
2.结果判断：保护接地、工作接地电阻不应大于4Ω；重复接地电阻不应大于10Ω三类建筑防雷接地不应大于30Ω（防雷接地电阻不应大于10Ω）；防静电接地电阻不应大于100ΩK1-5电工安全用具使考核内容：登高作业1.低压验电器（电笔）作用：低压验电器是检测电气设备、电路是否带电的一种常用基本安全用具。
使用场合：电压测量范围为60～500V，高压500V的电压不能用普通低压验电器来测量。
保养：保存在干燥处，避免摔碰。
检查：（1）检查笔身有无破损；（2）在确定带电线路的相线上测试电表是否发亮。
电工实操考试内容(最新版)
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.电能表是测量( )用的仪器。
A.电流B.电压C.电能D.电容答案:C2. 保护线(接地或接零线的颜色按标准应采用( )。
A.蓝色B.红色C.黄绿双色答案:C3. 运行中的线路的绝缘电阻每伏工作电压为( )欧。
A.500B.1000C.200答案:B4. 导线接头缠绝缘胶布时,后一圈压在前一圈胶布宽度的( )。
A.1/3B.1/2C. 1答案:B5. 装置灯头时( )。
A.开关有必要装置在火线上B.灯螺纹有必要装置在火线上C.不作明确要求D.灯口内中心的弹簧片有必要装置在零线上答案:A6. 高压熔断器熔管的额定电流应( )熔体的额定电流。
A.大于B.大于或等于C.等于D.小于或等于答案:B7. 调整时，工作台上应装有( )以上的额定负载进行工作台自动交换运行。
A.50%B.40%C.20%D.10%答案:A8. ( )仪表由固定的线圈,可转动的铁芯及转轴.游丝.指针.机械调零机构等组成。
B.磁电式C.感应式答案:A9. 电力线路保护属于按( )分类。
A.被保护的对象B.保护原理C.保护所起作用答案:A10. 要测量非正弦交流电的平均值，应选用( )仪表。
A.整流系B.电磁系列化C.磁电系列化D.电动系答案:A11. 三极管基极的作用是( )载流子。
A.发射B.输送和控制C.收集答案:B12. ( )是电力系统中的主要网络,简称主网。
A.变电网B.配电网C.输电网答案:C13. 单相I类手持电动工具的电源线是三芯线,必须使用( )插头。
A.二极B.三极C.二极或三极答案:B14. 钳形电流表由电流互感器和带( )的磁电式表头组成。
A.测量电路B.整流装置C.指针答案:B15. 工作票的填写由( )负责。
A.工作票签发人B.工作负责人C.工作许可人D.工作班成员答案:B16. 电缆在室外直接埋地敷设的深度不应小于( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ψ1=150°-ΦA
60°
UAC
IC I C
ΦC
60°
U BC
UC
UB
UBC
假设电流元件的损耗角为0，调节R，使φUBC 滞后UBC 60 ° ，ΦUAC 滞后UAC 60 °
ψ1=150 °-φA 适用范围是：三相电压对称的三相三线电路
10
三相三线有功、无功电能表接线
11
高压电能表的安装接线图
17
电能计量装置的安装与接线工艺
一、低压电能表的安装
进表导线裸露部分必须全部插入接线孔内，并将接线盒中 压线螺丝自上而下逐个拧紧，线小孔大时，应加辅助线，设法 使入表线达到接线孔1/2及以上。带电压连片的单相电能表， 安装时应检查其接触是否良好，低压电能表入表线的额定电压 规定不超过500V。
经电流互感器接入的电能表，其标定电流不宜超过电流互 感器额定二次电流的30%，其额定最大电流应为电流互感器额 定二次电流的120%左右。直接接入式电能表的标定电流应按正 常运行负荷电流的30%左右进行选择。
RU
A B C
R1
UCB
U AB
U A
IA
IC
RU
U 150°-ΦA
CB
I C ΦC
ΦA
IC
210°-ΦC
UC IA
UB
实际上是两只单相正弦型无功电能表的组合体
6
跨相90°型无功电能表
这种无功电能表的结构与三相四线有功电能 表完全相同，有三组电磁元件，区别在于内部接 线不同。
用以测量电压对称的三相三线和三相四 线电路中的无功电能。
万用表和电能表
入网电工实操项目
入网电工培训
1
三相三线有功电能表
2
三相三线有功电能表
3
三相三线有功电能表
4
无功电能表的分类
1、正弦型无功电能表 目前较少采用
2、跨相90°无功电能表 利用有功表采用不同接线方式可以测
量无功 3、60 °无功电能表
多采用
5
正弦型两元件三相无功电能表
R1
UAB
IA
18
电能计量装置的安装与接线工艺
二、高压电能表的安装
高压电能表必须安装在电能计量箱（柜）或高压开关柜 中，在与电压互感器及电流互感器二次回路连接时，必须经 过计量专用的端子排或专用的试验接线盒，以便进行实负荷 校验和带电更换电能表。
在没有中性线的三相（非有效接地）系统中，可采用只 有两相电流元件的三相三线高压电能表，而在有中性线或中 性点接地的三相（有效接地）系统中，则必须采用三相四线 三元件的高压电能表。
12
有功和无功电能表直接接入接线
13
电能计量装置中的附属部件
三相四线试验接线盒
左起： 一、二格为A相所设； 三、四格为B相所设； 五、六格为C相所设； 第七格为电压中性点， 连接的中线应接地。
接线盒
14
电能计量装置中的附属部件 三相三线试验接线盒
左起： 一格为A相电压所设； 二格为A相电流所设； 三格为B相电压所设； 四格为C相电流所设； 五格为C相电压所设；
20
电能计量装置的安装与接线工艺
三、二次回路安装及接线工艺
在对高压电能计量装置的二次进行布线安装时 ，要为以后检查接线创造有利的工作条件。将三 相电压及电流线按正相序A、B、C用黄、绿、红颜 色分开，互感器二次回路的连接导线应采用铜质 单芯绝缘线。电流二次回路，连接导线截面积应 按电流互感器的额定二次负荷计算确定，至少应 不小于4mm²。而对于电压二次回路，连接导线截 面积应按允许的电压降计算确定，但至少应不小 于2.5mm²。
第一元件接入： uBC iA
第二元件接入： uCA iB 第三元件接入： u AB iC
7
跨相90°型三相无功电能表 原理接线和向量图
U BC
U CA
U AB
IA
A
B
IB
C
IC
N
U AB
UA
ΦA
A IA
C
IC
U BC
ΦC
ΦB
UC
I B
UB
B
U CA
每组电磁元件上的电压线圈（如UBC）的相位滞后 对应电流线圈（如IA）所接相 的电压（如UA）相位 90°。
电能计量装置中的附属部件
试验接线盒
以A相为例，左边一格为电压接线盒，其中 间的连接片可以方便地接通和断开A相电压 二次线。当连接片接通时，上端三个接线孔 1、2、3都与下端进线孔同电位，可分别接 向电能表的各A相电位进线端。 右边为电流接线盒，其中每个竖行各螺钉间 分别连通，中间的两个短路片，上短路片为 常闭状态平常接通左边两竖行，右移该短路 片，断开左边两竖行的直接接通；下短路片 为常开状态（更换电能表之前，要先右移该 短路片直接短接右边两竖行，从而短接TA， 保证更换电能表时TA不开路）。
8
跨相90°型三相无功电能表
3、跨相90°型三相无功电能表适用范围：
按跨相90°原理制成的三元件三 相无功电能表，只在完全对称或简单 不对称的三相三线和三相四线电路中 才能实现正确计量。
9
两元件60°型无功电能表 接线及向量图
UBC
RU
A
IA
B IB
IC
UAC
UA
IA
U AC
IA
RU
ΦA
Ψ2=210°-ΦC
21
电能计量装置的安装与接线工艺
三、二次回路安装及接线工艺
在对有功、无功电能表联合接线时，由于接线较多 ，可将进出电能表接线盒的电流进线、电压线、电流出 线随空间按层次分布，有利于以后接线的检查。二次回 路连接线要求走径合理，布线整齐美观。工艺要求做到 横平竖直，尽量减少交叉，固定良好。另外，二次导线 制作90度直角弯时，应注意角度不要太尖，留有适当的 弧度，以免损伤导线。
16
电能计量装置的安装与接线工艺
一、低压电能表的安装 操作时应遵循以下接线原则：
①单相电能表必须将相线接入电流线圈首端； ②三相电能表必须按正相序接线； ③三相四线电能表必须接零线； ④电能表的零线必须与电源零线直接连接，进出有序 ，不允许互相串联，不允许采用接地、接金属外壳代 替； ⑤进表导线与电能表接线端钮应为同一种金属导体。
在安装高压电能计量装置时，应考虑到用电负荷的性质 及供电方式，在条件许可情况下应配置准确度等级相同的主 副两套有功电能表。为了提高低负载（即负荷电流小）计量 的准确性，应选用允许过载4倍及以上的电能表。
19
电能计量装置的安装与接线工艺
二、高压电能表的安装
当需要在一组互感器的二次回路中安装多块电能表( 包括有功电能表、无功电能表、最大需量表、多费率电能 表等)时，必须遵循以下接线原则： ①每块电能表仍按本身的接线方式连接； ②各电能表同相所有的电压线圈并联，所有的电流线圈串 联； ③保证电流二次回路的总阻抗不超过电流互感器的二次额 定阻抗值； ④I、II类用于贸易结算的电能计量装置中的电压互感器 二次回路电压降应不大于其额定二次电压的0.2％；其他 电能计量装置中电压互感器二次回路电压降应不大于其额 定二次电压的0.5％。
