制图国家标准
机械制图国家标准和技术制图的有关规定
机械制图国家标准和技术制图的有关规定引言机械制图是机械设计过程中的重要环节，为了保证机械制图的质量和统一性，国家制定了相关的标准和规定。
本文将介绍机械制图的国家标准和技术制图的有关规定。
机械制图国家标准在机械制图领域，国家制定了一系列的标准，以规范机械制图的设计、要求和规定。
以下是一些常见的机械制图国家标准：1.GB/T 4457-2018 机械制图尺寸和公差–该标准规定了机械制图中尺寸和公差的表示方法和计算方法。
2.GB/T 11816-2014 机械制图标注–该标准规定了机械制图中标注的要求和规定。
3.GB/T 5789-2008 机械制图图面和视图的表示方法–该标准规定了机械制图中图面和视图的表示方法和要求。
4.GB/T 3782-2009 机械零件尺寸技术文件–该标准规定了机械零件尺寸技术文件的编制要求和规定。
机械制图国家标准的制定，确保了机械制图的一致性和规范性，提高了机械制图的质量。
技术制图的有关规定除了机械制图标准外，还有一些技术制图的相关规定，以保证技术制图的准确性和可读性。
以下是一些常见的技术制图规定：1.图纸比例选择–技术制图中，根据绘制的对象和图纸大小，选择适当的比例，以确保图纸的可读性和准确性。
2.图线粗细和颜色选择–技术制图中，根据不同的图线类型和需求，选择适当的线宽和颜色，以区分不同的元素和表达不同的含义。
3.图幅的排版要求–技术制图中，应按照一定的排版要求将各种视图和标注等内容合理布局，以提高图纸的可读性和美观性。
技术制图的规定和要求，保证了技术制图的准确性和规范性，提高了技术制图的效率和质量。
结论机械制图国家标准和技术制图的规定，对于机械制图和技术制图具有重要的指导意义。
遵守这些标准和规定，能够使机械制图和技术制图更规范、准确和可读，提高产品设计的质量和效率。
然而，由于机械制图和技术制图的需求和应用场景不同，也有一些特殊的制图标准和规定需要遵守。
因此，在实际应用中，还需要根据具体的项目和需求来选择和应用相应的标准和规定。
制图的基本国家标准
第一篇制图基础第1章制图的基本国家标准工程图样是工程界的技术语言;为了统一房屋建筑制图规则,保证制图质量,提高制图效率,使其符合设计、施工和存档的要求,适应工程建设的需要,由国家建设部批准并颁布了有关建筑制图的国家标准;本章主要根据国家标准房屋建筑制图统一标准GB/T 50001—2001,介绍图纸幅面、图线、字体、比例和尺寸标注等的基本规定;其它常用的标准将在房屋建筑图的有关章节中介绍;制图国家标准简称国标是所有工程人员在设计、施工、管理中必须严格执行的国家条例;是学习制图的依据,绘图时必须严格遵守;图纸幅面和格式、图纸幅面图纸幅面是指图纸本身的大小规格;图框是图纸上所供绘图的范围的边线;图纸的幅面和图框的尺寸应符合表1-1规定和图1-1 a、b的格式,从表中可以看出,A1幅面是A0是幅面的对开,其他幅面依始类推;表中代号的意义如图1-1所示;在一个工程设计中,每个专业所使用的图纸,一般不宜多于两种幅面;图纸以短边作为垂直边称为横式图1-1a,以短边作为水平边称为立式图1-1b;一般A0~A3图纸宜横式使用;图纸的短边一般不应加长,长边可加长,但加长的尺寸必须按照国标的有关规定;图纸不管采用横式还是立式,其图框线均用粗实线绘出;图1-1 幅面代号的意义标题栏每张图纸的右下角,必须画有标题栏,如图1-1所示;标题栏的设置按图1-2所示,根据工程需要选择确定其尺寸、格式及分区;标题栏的外框线为粗实线,其余分格线为细实线;对于学生在学习本课程的制图作业,其标题栏建议采用图1-3所示格式;ab图1-2 标题栏图1-3 建议学生使用制图作业的标题栏会签栏除标题栏外,建筑工程图纸在图框外的左上角,还应画出会签栏,如图1-1所示;会签栏用于图纸会审后填写会签人员所代表的专业、姓名和日期等,如图1-4所示;不需会签的图纸,可以不画会签栏;图1-4 会签栏图线、字体与比例图线画在图纸上的线条统称图线;图线有粗、中、细之分;图线的宽度b,宜在下列线宽系列中选取：、、、、、;每个图样,应根据复杂程度与比例大小,先选定基本线宽b,再选用表1-2中相应的线宽组;建筑工程制图的各类线型、宽度、用途如表1-3 所示;表1-3 图线1．在同一张图纸内,相同比例的各图样,应选用相同的线宽组;2．图纸的图框和标题栏线,可采用表1-4中的线宽;线画的长度应大致相等,约为15~20 mm;4．虚线与虚线交接或虚线与其他图线段交接时,应是线段交接;虚线为实线的延长线,不得与实线连接;其正确和错误的画法如图1-5所示;图1-5 虚线交接的画法5．单点长画线或双点长画线的两端,不应是点;点画线与点画线交接或点画线与其他图线交接时,应是线段交接;6．单点长画线或双点长画线,当在较小图形中绘制有困难时,可用实线代替;7．图线不得与文字、数字或符号重叠、混淆,不可避免时,应首先保证文字等的清晰; 字体图纸上所书写的文字、数字或符号等,均应笔划清楚、字体端正、排列整剂、间隔均匀；标点符号应清楚正确;文字的字高,应从如下系列中选用：、5、7、10、14、20mm;1．汉字在图样及说明中的汉字宜采用长仿宋体;大标题、图册封面、地形图等的汉字,也可书写成其他字体,但应易于辨认;汉字的简化字书写,必须符合国务院公布的汉字简化方案和有关规定;长仿宋体字体的高度与字宽的比例大约为1:, 长仿宋体字体的示例如图1-6;图1-6 长仿宋体汉字示例2．拉丁字母和数字拉丁字母、阿拉伯数字与罗马数字的字体有直体和斜体之分,斜体字的斜度应是从字的底线逆时针向上倾斜75°,其高度与宽度应与相应的直体字相等;数量的数值注写,应采用直体阿拉伯数字;直体和斜体拉丁字母、阿拉伯数字与罗马数字示例如图1-7、图1-8;图1-7 直体拉丁字母、阿拉伯数字和罗马数字示例图1-8 斜体拉丁字母和阿拉伯数字示例比例图样的比例,应为图形与实物相对应的线型尺寸之比;比例的大小是指其比值的大小,如1∶50大于1∶100;比例宜注写在图名的右侧,字的基准应取水平；比例的字高宜比图名的字高小一号或二号,如图1-9所示;图1-9 比例的注写绘图时所用的比例,应根据图样的用途和被绘对象的复杂程度,从表1-5中选用,并优先选用表中常用比例;表1-5 绘图所用的比例尺寸标注在建筑工程图样中,其图形只能表达建筑物的形状及材料等内容,而不能反映建筑物的大小;建筑物的大小由尺寸来确定;尺寸标注是一项十分重要的工作,必须认真仔细,准确无误;如果尺寸有遗漏或错误,都会给施工带来困难和损失;尺寸的组成与标注图样上的尺寸包括四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字,如图1-10所示;图1-10 尺寸的组成图1-11 箭头尺寸起止符号1．尺寸界线尺寸界线应用细实线绘制,一般应与被注长度垂直,其一端应离开图样的轮廓线不小于2mm,另一端应超出尺寸线2~3mm;图样轮廓线、中心线及轴线可用作尺寸界线; 2．尺寸线尺寸线应用细实线绘制,并与被注长度平行,与尺寸界线垂直相交,但不宜超出尺寸界线外;互相平行的尺寸线,应从被注的图样轮廓线由近向远整齐排列,小尺寸应离轮廓线较近,大尺寸离轮廓线较远;图样轮廓线以外的尺寸线,距图样最外轮廓线之间距离不宜小于10mm,平行排列的尺寸线的间距为7~10mm,并应保持一致;图样上任何图线都不得用作尺寸线;3．尺寸起止符号尺寸起止符号一般用中粗斜短线绘制,并画在尺寸线与尺寸界线的相交处;其倾斜方向应与尺寸界线成顺时针45o角,长度宜为2~3mm;在轴测图中标注尺寸时,其起止符号宜用小圆点;半径、直径、角度与弧长的尺寸起止符号宜用箭头表示;箭头的画法如图1-11所示;4．尺寸数字国标规定,图样上标注的尺寸一律用阿拉伯数字标注图样的实际尺寸,它与绘图所用比例无关,应以尺寸数字为准,不得从图上直接量取;图样上所标注的尺寸,除标高及总平面图以米m为单位外,其余一律以毫米mm为单位,图上尺寸数字都不再注写单位;尺寸数字一般注写在尺寸线的中部;水平方向的尺寸,尺寸数字要写在尺寸线的上面,字头朝上；竖直方向的尺寸,尺寸数字要写在尺寸线的左侧,字头朝左；倾斜方向的尺寸,尺寸数字的方向应按图1-12a的规定注写,尺寸数字在图中所示30o影线范围内时可按图1-12b 的形式注写;a b图1-12 尺寸数字的注写方向尺寸数字如果没有足够的注写位置时,两边的尺寸可以注写在尺寸界线的外侧,中间相邻的尺寸可以错开注写,如图1-13所示;尺寸宜标注在图样轮廓之外,不宜与图线、文字及符号等相交,如图1-14所示;图1-13 尺寸数字的注写位置图1-14 尺寸数字的注写圆、圆弧、角度及坡度的尺寸标注1．对于圆和大于1/2圆周的圆弧应标注直径尺寸,在直径数字前加直径符号“Φ”;在圆内标注的尺寸线应通过圆心,画箭头指到圆弧,如图1-15a所示;较小圆的直径尺寸,可标注在圆外,如图1-15b所示;图1-15 圆直径的标注方法线;角度的起止符号应以箭头表示,如没有足够的位置画箭头,可用圆点代替,角度数字应按水平方向注写,如图1-17所示;图1-17 角度标注方法图1-18 坡度标注方法4．标注坡度时,应在坡度数字下加注坡度符号,该符号为单面箭头,箭头应指向下坡方。
制图国家标准基本要求

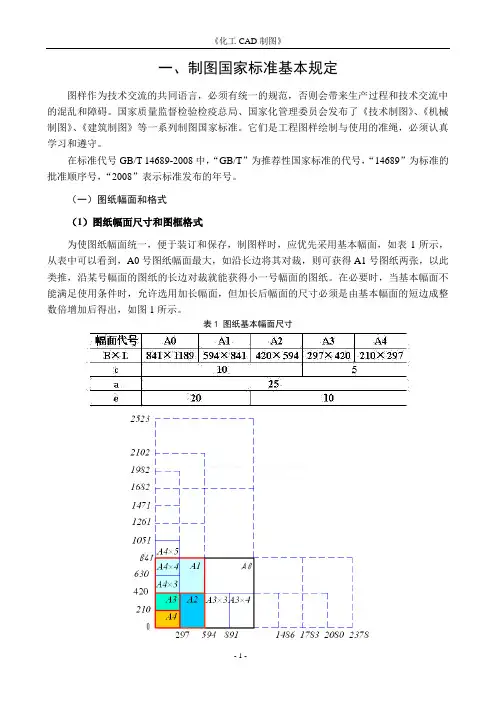

一、制图国家标准基本规定图样作为技术交流的共同语言，必须有统一的规范，否则会带来生产过程和技术交流中的混乱和障碍。
国家质量监督检验检疫总局、国家化管理委员会发布了《技术制图》、《机械制图》、《建筑制图》等一系列制图国家标准。
它们是工程图样绘制与使用的准绳，必须认真学习和遵守。
在标准代号GB/T 14689-2008中，“GB/T”为推荐性国家标准的代号，“14689”为标准的批准顺序号，“2008”表示标准发布的年号。
（一）图纸幅面和格式（1）图纸幅面尺寸和图框格式为使图纸幅面统一，便于装订和保存，制图样时，应优先采用基本幅面，如表1所示，从表中可以看到，A0号图纸幅面最大，如沿长边将其对裁，则可获得A1号图纸两张，以此类推，沿某号幅面的图纸的长边对裁就能获得小一号幅面的图纸。
在必要时，当基本幅面不能满足使用条件时，允许选用加长幅面，但加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出，如图1所示。
表1 图纸基本幅面尺寸图1 加长幅面（2）图框格式图样中的图框由内、外两框组成，如图2所示。
外框用细实线绘制，大小为幅面尺寸，内框则用粗实线绘制，图样要在内框范围内绘制。
图框格式分为留有装订边和不留装订边两种，两种格式图框周边尺寸a、c、e（具体数值见表1），同一产品的图样只能采用一种格式。
图样绘制完毕后应沿外框线裁边。
2-1 不留装订边的图框格式2-2 留装订边的图框格式图2 图框格式（3）标题栏每张技术图样中均应画出标题栏，标题栏的格式和尺寸按GB10609.1-2008的规定。
标题栏一般应位于图纸的右下角，当标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸，当标题栏的长边与图纸的长边垂直时，则构成Y型图纸。
看图的方向与看标题栏的方向一致，即标题栏中的文字方向为看图方向。
作业及练习中采用简化后标题栏，如图3所示。
图3 简化标题栏格式（二）比例比例是指图中图形与其实物相应要素的线性尺寸之比，分为原值比例、放大比例和缩小比例。
制图国家标准
字母示例： 数字示例：
四、图线及其画法
我国现行图线的国家标准有两项： GB/T 17450-1998《技术制图 图线》 GB/T 4457.4-2002《机械制图 图样画法 图线》
1．图线的种类
粗实线：细实线=2：1
2.线宽
• 机械图样的图线宽度分粗细两种，比率 为2:1（建筑制图需要用三种线宽，比率 为4:2:1）。粗线宽度应根据图的大小和 复杂程度，在0.5～2 mm之间选择。
当两个以上不同类型的图线重合时应遵守以下优 先顺序：
① 可见轮廓线和棱线（粗实线）； ② 不可见轮廓线和棱线（虚线）； ③ 剖切平面迹线（细点画线）； ④ 轴线和对称中心线（细点画线）； ⑤ 假想轮廓线（双点画线）； ⑥ 尺寸界线和分界线（细实线）。
五、尺寸标注方法
尺寸标注的国家标准有： GB/T 4458.4-2003《机械制图 尺寸注法》 GB/T 16675.2-1996《技术制图 简化表示 法 第二部分：尺寸注法》
尺寸尺界寸线 界线 细（实细线 实线）
相相邻邻零件零的件假 的假 想想投影投轮影廓轮线 廓线 双（点双画线点画线）
圆圆中心中线心线 （细细点画点线画线）
图线画法要求
⑴在同一张图样中，同类图线的宽度应一致。粗虚线、细虚 线、细点画线、粗点画线及双点画线的画、长画和间隔应各自 大致相等。
⑵绘制圆的对称中心线时，圆心应为长画的交点，点画线、 双点画线、虚线与其他线相交或自身相交时，均应尽量交于画 或长画处。
16675.2 — 1996）
一、图纸幅面及格式
1. 图纸基本幅面大小有： A0、A1、A2、A3、A4五种。
表1-1 图纸幅面
幅面代号
A0
A1
制图国家标准基本规定
标题栏一般应位于图纸的右下角。标题栏中的文字方向为 看图方向。 明细栏用于装配图中表示各装配零件的详细资料，一般安 排在标题栏之上方。
图纸幅面和格式
学生制图作业建议采用简化格 式的标题栏
比例 材料
(图名） 制图 （姓名）
审核 （姓名）
（图号） （日期）
（日期） （单位）
比例
指图样中图形与实物相应要素的线性尺寸之比。
第一章
《技术制图》国家标准是一项基础技术标准，在内容上 具有统一性和通用性，在制图标准体系中处于最高层次 《机械制图》国家标准是机械专业制图标准
一、图纸幅面和格式
（GB/T14689—2008）
二、比例（ GB/T14690—1993） 三、字体（GB/T14691—1993） 四、图线（ GB/T17450—1998、 GB/T4457.4—2002）
《技术制图》国家标准是一项基础技术标准，在内容上 具有统一性和通用性，在制图标准体系中处于最高层次 《机械制图》国家标准是机械专业制图标准
一、图纸幅面和格式
（GB/T14689—2008）
二、比例（ GB/T14690—1993） 三、字体（GB/T14691—1993） 四、图线（ GB/T17450—1998、 GB/T4457.4—2002）
图线是指起点和终点间以任意方式连接的一种几何 图形，形状可以是直线或曲线、连续线和不连续线
图线
国家标准《机械制图 ＊细实线
＊粗实线
图样画法
图线》规定
了绘制机械图样中的九种图线
＊波浪线（细） ＊双折线（细）
＊细虚线 ＊粗虚线
＊细点画线
＊粗点画线
＊细双点画线
表1-3
线
机械图样中的线型与其应用
机械制图国家标准
4）连接两内、外接圆弧 已知连接弧半径R
a)
b)
c)
a）两已知圆弧； b）求连接弧圆心o（分别半径相减、相加），定切 点K1、K2； c）光滑连接。
第三节 平面图形的绘制方法
只有分析清楚平面图形各组成部分的形状大小 和相对位置、以及各线段的性质，才能正确、顺 利地完成图形的绘制。
一． 平面图形分析
(2) 中间线段
具有定形尺寸、一个方向定位尺寸的线段。
如R50。
(3) 连接线段
只有定形尺寸、没有定位尺寸的线段。
如两个R30。
经分析得知： 只有定形、定位尺寸都具备的线段才可以直接 画出，否则需要借助于相邻的几何关系。 已知线段的作图条件都齐备，可直接画出。 中间线段需要借助于一个相邻几何关系画出。 连接线段需要借助于两个相邻几何关系才能画 出。
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对位 置。
尺寸分为两类（按作用）：定形尺寸和定位尺寸。 确定定位尺寸的起点是基准。
（1）尺寸基准
基准是确定尺寸位置的几何元素。 平面图形有水平和垂直两个方向尺寸基准。
在图3-11中，长度方向尺寸基准是Ф30圆的竖直中心线， 高度方向尺寸基准是矩形的下边线。
10号 字
5号字
3.5号字
阿拉伯数字直体 阿拉伯数字斜体
大写英文字母斜体 小写英文字母斜体
四、图线 （GB/T17450－1998） （GB/T4457.4－2002）
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本 线型，机械制图标准GB/T4457.4－2002建议采用9种基本 线型，见表3-3。
见图3-8。
图 3-8 图线注意事项
cad 制图 国家标准
cad 制图国家标准CAD制图国家标准。
CAD（计算机辅助设计）制图是现代工程设计中不可或缺的一部分，它在工程设计、建筑设计、机械制造等领域发挥着重要作用。
而国家标准则是保障CAD制图质量和统一规范的重要依据。
本文将就CAD制图国家标准进行详细介绍。
首先，CAD制图国家标准主要包括GB/T、GB、JB等标准。
GB/T是国家标准的推荐性标准，GB是国家标准的强制性标准，而JB是机械行业标准。
这些标准对CAD制图的内容、格式、符号、尺寸等方面进行了详细规定，旨在提高CAD制图的质量和统一标准。
其次，CAD制图国家标准在内容上主要包括图形符号、尺寸标注、图框、图样折叠、图样放大缩小尺寸、图样线型、文字、尺寸、视图、剖视图、轴测图等方面的规定。
这些规定旨在确保CAD制图的准确性、清晰度和一致性，使得不同工程设计人员之间能够准确理解和交流CAD制图信息。
此外，CAD制图国家标准还对CAD制图的质量要求进行了详细规定。
比如，对CAD制图的精度、完整性、一致性、标准化等方面提出了具体要求，以确保CAD制图的质量达到国家标准要求。
此外，CAD制图国家标准还对CAD制图软件的应用提出了一些要求。
比如，对CAD制图软件的版本、文件格式、打印输出、图层管理、文字样式、尺寸标注、图形符号等方面进行了规定，以确保CAD制图软件的应用符合国家标准要求。
最后，CAD制图国家标准的实施对于工程设计、建筑设计、机械制造等行业具有重要意义。
它不仅可以提高CAD制图的质量和效率，还可以促进不同行业之间的交流与合作，推动我国工程技术水平的提高。
综上所述，CAD制图国家标准是CAD制图质量和统一规范的重要依据，它对CAD制图的内容、格式、质量、软件应用等方面进行了详细规定，对于提高CAD 制图质量和促进工程技术水平的提高具有重要意义。
希望工程设计、建筑设计、机械制造等行业能够严格遵守CAD制图国家标准，不断提升CAD制图水平，推动行业发展。
制图国家标准的规定
尺寸标注与公差配合
尺寸标注
规定尺寸标注的方法、位置和精度，包括线性尺寸、角度尺寸、直径和半径尺 寸等。
公差配合
规定公差配合的标注方法，包括基本偏差、公差等级和配合种类的标注。
03
图形符号与画法
图形符号的分类与内容
指示性符号
用于指示对象的性质、特 征或位置，如箭头、指引 线等。
名称性符号
用于表示对象的名称或类 型，如设备、元件、材料 等名称符号。
制图国家标准的历史与发展
制图国家标准的历史
我国制图国家标准的发展可以追溯到上 世纪50年代。当时，为了规范机械制图 领域的技术要求和方法，我国制定了第 一批机械制图国家标准。随着科技的不 断进步和产业的发展，我国制图国家标 准不断完善和更新，逐渐形成了较为完 整的标准体系。
VS
制图国家标准的发展
近年来，随着计算机技术的广泛应用和 CAD技术的不断发展，我国制图国家标准 也在不断发展和完善。一方面，传统的机 械制图标准逐渐向数字化、智能化方向发 展；另一方面，新兴领域如建筑信息模型 （BIM）等也逐步纳入到制图国家标准的 范畴中。同时，我国还积极参与国际标准 化工作，与国际接轨，推动制图国家标准 的国际化发展。
多样性和个性化
随着人们对地图需求的多样化，制图国家标准将 更加注重多样性和个性化，以满足不同领域和用 户的特定需求。
智能化和自动化
随着人工智能和大数据技术的不断发展，制图国 家标准将更加注重智能化和自动化，以提高制图 效率和准确性。
制图新技术对制图标准的影响
01
地理信息系统（GIS）技术
GIS技术为制图提供了强大的数据管理和空间分析功能，对制图标准提
标准的作用
标准是进行技术交流和国际贸易的通用语言，是促进科技进步和产业升级的重要手段，是维护市场秩序和公平竞 争的重要保障。在制图中，标准可以规范制图过程，提高制图效率和质量，促进制图技术的发展和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

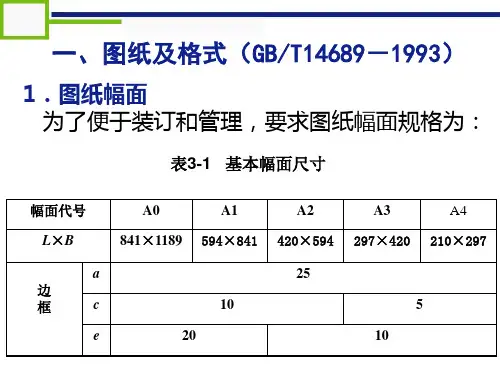

一、图纸幅面和图框格式（GB/T14689—93） 1.基本幅面及图框尺寸
幅面 代号
B×L
A0
A1
A2
A3
841×1189 594×841 420×594 297×420
A4 210×297
a
25
c
10
5
e
20
10
2.图框格式
（1）留有装订边的图框格式
L
纸边界线
2.尺寸的组成
尺寸界线
4-φ8
64 80 100
45 48 68
尺寸数界字线应用注细写实在线 尺绘寸制尺线，寸的并线上应用方由细或图实尺形线寸的绘线轮 的制廓中，线断不、处得轴。用线水其或平它对尺图称寸线中数代心 字替线头或引朝画出上成，，其也垂它可直图尺线接寸的利数延用 字长轮头线廓朝。线左、，轴倾线斜或尺对寸称数中 字心应线有。头朝上的趋势。
尺寸数 字
尺寸线
尺寸终端
与图形的大小及绘图的准确度无关。 ❖ 图样中的尺寸以mm为单位的不需标注计量单位的代号和
名称，采用其它单位时则必须注明计量单位的代号和名 称，如50cm、60ο等。 ❖ 图样中的尺寸为该图样所示机件最后完工的尺寸，否则 应另加说明。 ❖ 机件的每一尺寸，一般只标注一次，并应标注在反映该 结构最清晰的图形上。
a
a
图框线 c
标题栏
横 装
B
c
竖 装
（2）不留装订边的图框格式
B
L
纸边界线
e
e
图框线
e
横
标题栏
装
e竖
装
二、标题栏方位
88 8 32
标题栏位于图纸右下方，看图的方向应与标பைடு நூலகம்栏方向一致。
（图名）
材料 数量
制图 审核
（日期） （日期）
（校 系
比例 图号
班）
15
30
25 140
三、比例
比例是指图中图形与其实物相应要素线性尺寸之比。
虚线 （不可见轮廓线）
粗实线 （可见轮廓线） 细实线 （剖面线）
双点划线 （辅助相邻部分轮廓线）
点划线 （轴线及对称中心线）
细实线 （尺寸界线、尺寸线）
波浪线 （断裂线）
2.图线的画法 ➢ 同一图样中同类图线的宽度应基本一致。虚线、点划线、 双点划线的线段长度和间隙应大致相等。
➢ 两条平行线之间的距离应不小于粗实线宽度的两倍，其 最小距离不得小于0.7mm。
四、字体
字体应写成长仿宋体，并采用我国国务院正式公布的 简化字。字体的高度称为号数，公称尺寸系列为：1.8，2.5， 3.5，5，7，10，14，20mm。如需更大的字，其字高应按√2 的比率递增。汉字字高不应小于3.5。
数字和字母分为A型和B型，A型字体的笔画宽度为字 高的1/14，B型字体的笔画宽度为字高的1/10。在同一张 图上，只允许选用一种形式的字体。
➢ 绘制圆的对称中心线时，圆心应为线段的交点。点划线 的首末两端应是长划，而不应是短划，且应超出圆外3~5mm。 在较小的图形上绘制点划线有困难时，可用细实线代替。
➢ 虚线与各图线相交时，应以线段相交；虚线作为粗实线 的延长线时，实虚变换处要空开。
六、尺寸标注 1.基本规则 ❖ 机件的真实大小应以图样上所标注的尺寸数值为依据，
五、图线及其画法 1.图线型式
图线分为粗细两种，粗线的宽度推荐系列为：0.18， 0.25，0.35，0.5，0.7，1，1.4，2mm。细实线的宽度为 b/3。
图线名 称 粗实线 细实线 波浪线 双折线 虚线
细点划 线 粗点划 线
双点划 线
图线型 式
4
1
15 3
15 5
图线宽 度
主要用 途
b 约b/3 约b/3
约b/3
可见轮 廓线。 尺寸线 ，尺寸界 线，剖 面线， 引出线 。 断裂处 的边界线 ，视图 和剖视 的分界 线。 断裂处 的边界线 。
约b/3 不可见轮廓线。
约b/3 b
轴线， 对称中心 线。 有特殊 要求的表 面的表 示线。
约b/3 假想投影轮廓线，中断线。
双点划线 （运动件在极 限位置轮廓线）
原值比例 缩小比例 放大比例
1:1
(1:1.5) 1:2 (1:2.5) (1:3) (1:4) 1:5 (1:6) 1:1×10n (1:1.5 ×10n ) 1:2×10n (1:2.5 ×10n ) (1:3×10n ) (1:4×10n ) 1:5×10n (1:6×10n )
2:1 (2.5:1) (4:1) 5:1 1×10n:1 2×10n:1 (2.5×10n:1) (4×10n:1) 5×10n:1
