联想超融合方案 与 vxRail的对比

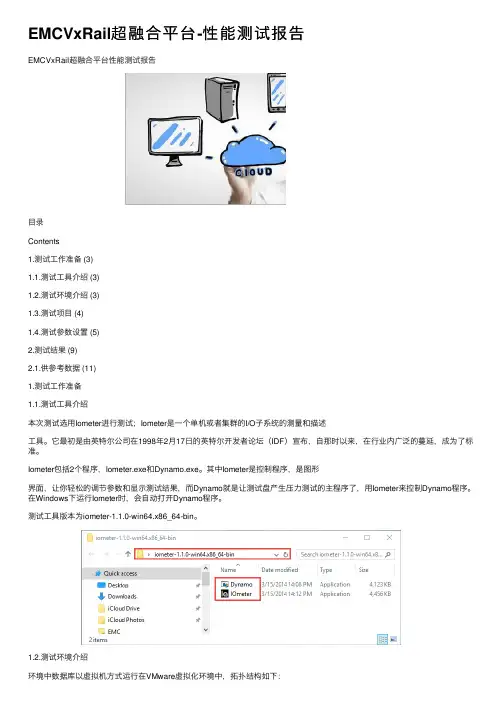

EMCVxRail超融合平台-性能测试报告
EMCVxRail超融合平台-性能测试报告EMCVxRail超融合平台性能测试报告⽬录Contents1.测试⼯作准备 (3)1.1.测试⼯具介绍 (3)1.2.测试环境介绍 (3)1.3.测试项⽬ (4)1.4.测试参数设置 (5)2.测试结果 (9)2.1.供参考数据 (11)1.测试⼯作准备1.1.测试⼯具介绍本次测试选⽤Iometer进⾏测试；Iometer是⼀个单机或者集群的I/O⼦系统的测量和描述⼯具。
它最初是由英特尔公司在1998年2⽉17⽇的英特尔开发者论坛（IDF）宣布，⾃那时以来，在⾏业内⼴泛的蔓延，成为了标准。
Iometer包括2个程序，Iometer.exe和Dynamo.exe。
其中Iometer是控制程序，是图形界⾯，让你轻松的调节参数和显⽰测试结果，⽽Dynamo就是让测试盘产⽣压⼒测试的主程序了，⽤Iometer来控制Dynamo程序。
在Windows下运⾏Iometer时，会⾃动打开Dynamo程序。
测试⼯具版本为iometer-1.1.0-win64.x86_64-bin。
1.2.测试环境介绍环境中数据库以虚拟机⽅式运⾏在VMware虚拟化环境中，拓扑结构如下：... ...EMC VxRAIL其中VxRail 超融合设备内置4个服务器节点，每个节点配置1块800GBSSD 盘和5块2TBSATA 盘，共4块800GBSSD 盘和20块2TBSATA 盘。
针对超融合架构，我们在每个节点部署2个Windows 2008R2虚机，并安装 IOmeter 软件，测试的虚拟机配置2×4颗处理器核⼼，32GB 内存和80GB 系统盘，100GB 数据盘。
本次测试针对该虚拟机数据盘磁盘⽂件进⾏性能测试。
利⽤IOmeter ⽣成特定负载，在 VxRailManager 观察系统负载情况，并收集 IOmeter 详细结果。
1.3. 测试项⽬1.4.测试参数设置本次测试使⽤8个CPU核⼼，对应图中Topology栏内Worker1-8，对所有Worker均设置相同参数；DiskTargets栏中选择相应磁盘（这⾥选择E:，图中标⽰有误），MaximumDiskSize保持默认为0（图中标⽰有误），其他参数均保持为默认；AccessSpecifications栏中指定IO类型，其中测试⼀和测试⼆已有现成的对应规则，测试三需要编辑修改Default规则；点击编辑进⼊规则编辑页⾯，将TransferRequestSize设置为8KB，其他保持不变，该IO类型即为Oracle数据库IO类型；ResultDisplay栏中UpdateFrequency保持默认5s采集⼀次数据；TestSetup栏中RunTime设置为5分钟；2.测试结果（详细结果见《EMC VxRail 性能测试详细结果》）测试⼀：最⼤IO处理能⼒测试四：常规应⽤顺序读：测试五：常规应⽤随机读：测试六：常规应⽤顺序写2.1.供参考数据。

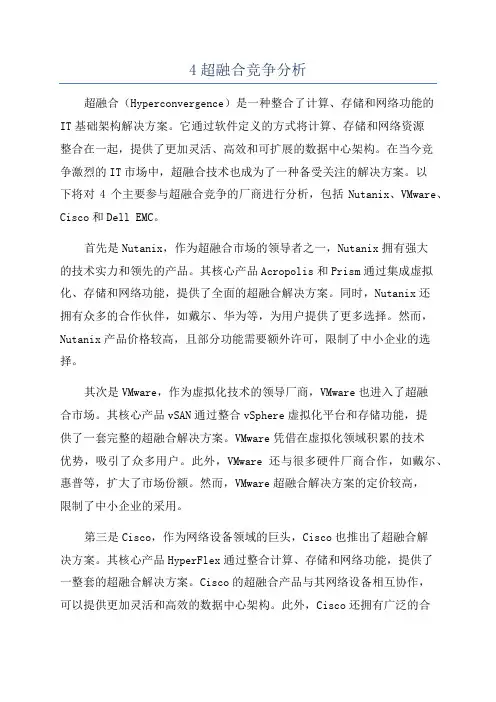

4超融合竞争分析
4超融合竞争分析超融合（Hyperconvergence）是一种整合了计算、存储和网络功能的IT基础架构解决方案。
它通过软件定义的方式将计算、存储和网络资源整合在一起，提供了更加灵活、高效和可扩展的数据中心架构。
在当今竞争激烈的IT市场中，超融合技术也成为了一种备受关注的解决方案。
以下将对4个主要参与超融合竞争的厂商进行分析，包括Nutanix、VMware、Cisco和Dell EMC。
首先是Nutanix，作为超融合市场的领导者之一，Nutanix拥有强大的技术实力和领先的产品。
其核心产品Acropolis和Prism通过集成虚拟化、存储和网络功能，提供了全面的超融合解决方案。
同时，Nutanix还拥有众多的合作伙伴，如戴尔、华为等，为用户提供了更多选择。
然而，Nutanix产品价格较高，且部分功能需要额外许可，限制了中小企业的选择。
其次是VMware，作为虚拟化技术的领导厂商，VMware也进入了超融合市场。
其核心产品vSAN通过整合vSphere虚拟化平台和存储功能，提供了一套完整的超融合解决方案。
VMware凭借在虚拟化领域积累的技术优势，吸引了众多用户。
此外，VMware还与很多硬件厂商合作，如戴尔、惠普等，扩大了市场份额。
然而，VMware超融合解决方案的定价较高，限制了中小企业的采用。
第三是Cisco，作为网络设备领域的巨头，Cisco也推出了超融合解决方案。
其核心产品HyperFlex通过整合计算、存储和网络功能，提供了一整套的超融合解决方案。
Cisco的超融合产品与其网络设备相互协作，可以提供更加灵活和高效的数据中心架构。
此外，Cisco还拥有广泛的合作伙伴网络，为用户提供全面的产品和服务。
然而，Cisco超融合解决方案的定价较高，且部分功能需要额外许可，限制了中小企业的采用。
最后是Dell EMC，作为IT设备领域的领导厂商，Dell EMC也进入了超融合市场。
其核心产品VxRail通过整合VMware的虚拟化技术和Dell EMC的存储硬件，提供了一套完整的超融合解决方案。

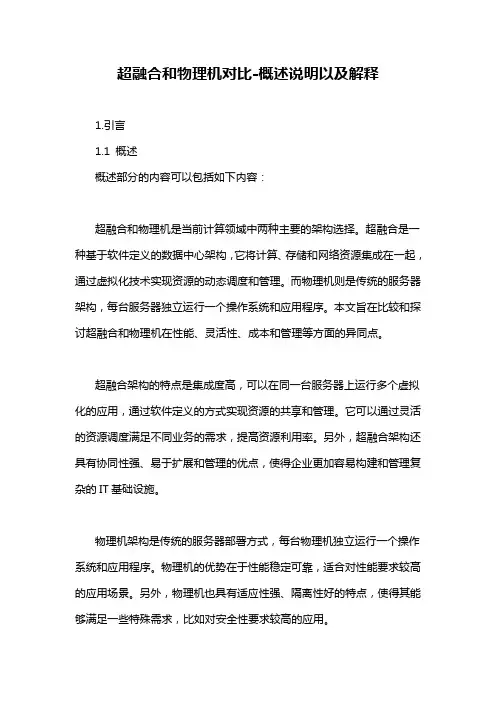

超融合和物理机对比-概述说明以及解释
超融合和物理机对比-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括如下内容：超融合和物理机是当前计算领域中两种主要的架构选择。
超融合是一种基于软件定义的数据中心架构，它将计算、存储和网络资源集成在一起，通过虚拟化技术实现资源的动态调度和管理。
而物理机则是传统的服务器架构，每台服务器独立运行一个操作系统和应用程序。
本文旨在比较和探讨超融合和物理机在性能、灵活性、成本和管理等方面的异同点。
超融合架构的特点是集成度高，可以在同一台服务器上运行多个虚拟化的应用，通过软件定义的方式实现资源的共享和管理。
它可以通过灵活的资源调度满足不同业务的需求，提高资源利用率。
另外，超融合架构还具有协同性强、易于扩展和管理的优点，使得企业更加容易构建和管理复杂的IT基础设施。
物理机架构是传统的服务器部署方式，每台物理机独立运行一个操作系统和应用程序。
物理机的优势在于性能稳定可靠，适合对性能要求较高的应用场景。
另外，物理机也具有适应性强、隔离性好的特点，使得其能够满足一些特殊需求，比如对安全性要求较高的应用。
本文将从性能、灵活性、成本和管理这几个方面对超融合和物理机进行比较。
通过对比分析，读者可以更好地理解这两种架构的优势和劣势。
最后，本文将给出一些建议，帮助读者在不同的场景下选择适合自己的架构方案。
1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分的内容是对整篇文章的组织和框架进行介绍。
这部分通常会包括文章的标题、目录和各个章节的简要介绍。
本文将从超融合和物理机两个方面进行对比，以便更好地评估它们的优势和适用场景。
首先，我们将在引言部分对本文的概述进行介绍，包括对超融合和物理机的定义、特点以及本文的目的的说明。
接着，正文部分将分为两个章节，分别对超融合和物理机进行详细的讨论。
在超融合章节中，将介绍超融合的定义和特点，解释为什么超融合技术在当前的IT环境中备受关注，并探讨其在不同场景下的优势和应用。

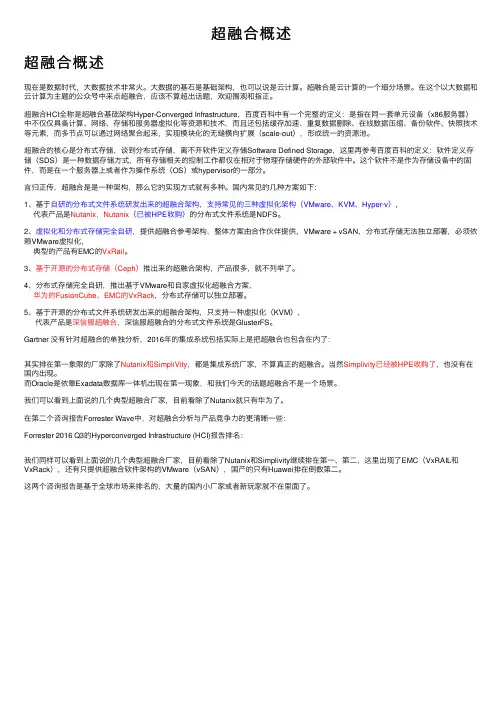

超融合概述——精选推荐
超融合概述超融合概述现在是数据时代，⼤数据技术⾮常⽕。
⼤数据的基⽯是基础架构，也可以说是云计算。
超融合是云计算的⼀个细分场景。
在这个以⼤数据和云计算为主题的公众号中来点超融合，应该不算超出话题，欢迎围观和指正。
超融合HCI全称是超融合基础架构Hyper-Converged Infrastructure，百度百科中有⼀个完整的定义：是指在同⼀套单元设备（x86服务器）中不仅仅具备计算、⽹络、存储和服务器虚拟化等资源和技术，⽽且还包括缓存加速、重复数据删除、在线数据压缩、备份软件、快照技术等元素，⽽多节点可以通过⽹络聚合起来，实现模块化的⽆缝横向扩展（scale-out），形成统⼀的资源池。
超融合的核⼼是分布式存储，谈到分布式存储，离不开软件定义存储Software Defined Storage，这⾥再参考百度百科的定义：软件定义存储（SDS）是⼀种数据存储⽅式，所有存储相关的控制⼯作都仅在相对于物理存储硬件的外部软件中。
这个软件不是作为存储设备中的固件，⽽是在⼀个服务器上或者作为操作系统（OS）或hypervisor的⼀部分。
⾔归正传，超融合是是⼀种架构，那么它的实现⽅式就有多种。
国内常见的⼏种⽅案如下：1、基于⾃研的分布式⽂件系统研发出来的超融合架构，⽀持常见的三种虚拟化架构（VMware、KVM、Hyper-v）,代表产品是Nutanix，Nutanix（已被HPE收购）的分布式⽂件系统是NDFS。
2、虚拟化和分布式存储完全⾃研，提供超融合参考架构，整体⽅案由合作伙伴提供，VMware + vSAN，分布式存储⽆法独⽴部署，必须依赖VMware虚拟化，典型的产品有EMC的VxRail。
3、基于开源的分布式存储（Ceph）推出来的超融合架构，产品很多，就不列举了。
4、分布式存储完全⾃研，推出基于VMware和⾃家虚拟化超融合⽅案，华为的FusionCube、EMC的VxRack，分布式存储可以独⽴部署。
VxRail超融合产品功能详解
VxRail超融合产品功能详解超融合架构凭借效率、灵活性、规模、成本和数据保护，已经成为最近几年的热门词汇。
超融合是指在同一套单元设备中不仅仅具备计算、网络、存储和服务器虚拟化等资源和技术，同时拥有横向扩展能力，可以为用户提供一个统一的资源池部署应用程序。
VxRail系列设备就是一款基于VMware vSphere、vSAN 和EMC软件的超融合解决方案，旨在帮助用户实现一体化IT基础架构的转型。
它采用模块化的分布式存储设计，实现了计算和存储的融合，用户可以从小规模起步，按需扩展，同时提供多种计算、内存和存储选项以满足各种使用情形的配置。
本文将主要介绍VxRail的硬件、网络和功能软件。
VxRail是Dell EMC今年推出的超融合产品，定位的目标市场包括虚拟桌面架构VDI、远程办公室、私有云和中小企业。
用户通过VxRail和vBlock或者VxRack就可以搭建一套完整的企业级解决方案，适合所有类型的工作负载，通过VMware vCenter实现统一管理，同时还拥有企业级的复制和保护能力。
VxRail 以集群的形式存在，集群由多个节点组成，系统最多支持16个硬件盒子，64个节点，3000台以上的虚拟机。
单个节点拥有独立的CPU、内存、存储和网络资源，采用X86架构，支持横向扩展功能。
硬件配置部分VxRail提供混合模式和全闪存模式二种硬件配置，全闪存模式单节点最多支持28个CPU内核，512GB 内存和19TB存储容量，混合模式单节点最多支持20个CPU内核，512GB内存和10TB存储容量。
具体配置见下图：VxRail全闪存模式推出了5种型号，具体配置见下表：VxRail混合模式推出4种型号，具体配置见下表：VxRail硬件配置规则汇总：∙在3.5版本中，单个集群最低配置为4个节点。
在4.0版本中，单个集群最低配置为3个节点；∙单个逻辑集群最多支持64个节点，超过32个节点需要进行RPQ；∙集群中前4个节点必须使用相同硬件型号；∙单个集群中不支持混合模式和全闪存模式二种节点共存；∙单个集群中不支持10G模块和1G模块混合使用；VxRail硬件扩展规则汇总：∙节点可以无中断地添加到集群o节点可以增量地添加到VxRail集群；o每个Quanta节点扩展都需要一个磁盘包。

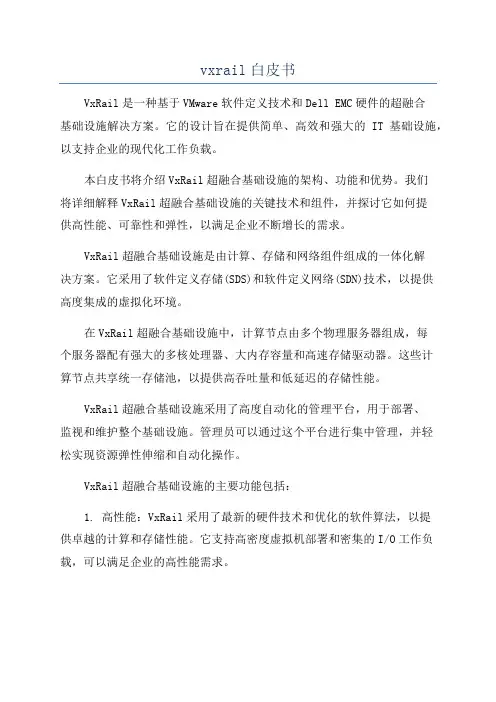

vxrail白皮书
vxrail白皮书VxRail是一种基于VMware软件定义技术和Dell EMC硬件的超融合基础设施解决方案。
它的设计旨在提供简单、高效和强大的IT基础设施，以支持企业的现代化工作负载。
本白皮书将介绍VxRail超融合基础设施的架构、功能和优势。
我们将详细解释VxRail超融合基础设施的关键技术和组件，并探讨它如何提供高性能、可靠性和弹性，以满足企业不断增长的需求。
VxRail超融合基础设施是由计算、存储和网络组件组成的一体化解决方案。
它采用了软件定义存储(SDS)和软件定义网络(SDN)技术，以提供高度集成的虚拟化环境。
在VxRail超融合基础设施中，计算节点由多个物理服务器组成，每个服务器配有强大的多核处理器、大内存容量和高速存储驱动器。
这些计算节点共享统一存储池，以提供高吞吐量和低延迟的存储性能。
VxRail超融合基础设施采用了高度自动化的管理平台，用于部署、监视和维护整个基础设施。
管理员可以通过这个平台进行集中管理，并轻松实现资源弹性伸缩和自动化操作。
VxRail超融合基础设施的主要功能包括：1. 高性能：VxRail采用了最新的硬件技术和优化的软件算法，以提供卓越的计算和存储性能。
它支持高密度虚拟机部署和密集的I/O工作负载，可以满足企业的高性能需求。
2. 可靠性：VxRail具有多层次的数据保护功能，包括快照、备份和容灾技术。
它可以提供高可用性和灾难恢复能力，确保企业的数据始终安全可靠。
3. 弹性：VxRail超融合基础设施具有良好的扩展性和灵活性。
企业可以根据需要扩展计算和存储资源，以适应不断增长的工作负载。
4. 简化管理：VxRail提供了一套直观、易用的管理工具，使管理员能够轻松地配置、监视和维护整个基础设施。
它还支持自动化操作，可以大大减少日常管理工作量。
5. 兼容性：VxRail完全兼容VMware软件定义技术，包括vSphere、vSAN和NSX等。
它还与Dell EMC的其他解决方案集成，包括备份和恢复、复制和数据保护等。
VxRail超融合产品功能详解
VxRail超融合产品功能详解VxRail超融合产品功能详解超融合架构凭借效率、灵活性、规模、成本和数据保护，已经成为最近⼏年的热门词汇。
超融合是指在同⼀套单元设备中不仅仅具备计算、⽹络、存储和服务器虚拟化等资源和技术，同时拥有横向扩展能⼒，可以为⽤户提供⼀个统⼀的资源池部署应⽤程序。
VxRail系列设备就是⼀款基于VMware vSphere、vSAN 和EMC软件的超融合解决⽅案，旨在帮助⽤户实现⼀体化IT基础架构的转型。
它采⽤模块化的分布式存储设计，实现了计算和存储的融合，⽤户可以从⼩规模起步，按需扩展，同时提供多种计算、内存和存储选项以满⾜各种使⽤情形的配置。
本⽂将主要介绍VxRail的硬件、⽹络和功能软件。
VxRail是Dell EMC今年推出的超融合产品，定位的⽬标市场包括虚拟桌⾯架构VDI、远程办公室、私有云和中⼩企业。
⽤户通过VxRail和vBlock或者VxRack就可以搭建⼀套完整的企业级解决⽅案，适合所有类型的⼯作负载，通过VMware vCenter实现统⼀管理，同时还拥有企业级的复制和保护能⼒。
VxRail 以集群的形式存在，集群由多个节点组成，系统最多⽀持16个硬件盒⼦，64个节点，3000台以上的虚拟机。
单个节点拥有独⽴的CPU、内存、存储和⽹络资源，采⽤X86架构，⽀持横向扩展功能。
硬件配置部分VxRail提供混合模式和全闪存模式⼆种硬件配置，全闪存模式单节点最多⽀持28个CPU内核，512GB 内存和19TB存储容量，混合模式单节点最多⽀持20个CPU内核，512GB内存和10TB存储容量。
具体配置见下图：VxRail全闪存模式推出了5种型号，具体配置见下表：VxRail混合模式推出4种型号，具体配置见下表：VxRail硬件配置规则汇总：在3.5版本中，单个集群最低配置为4个节点。
在4.0版本中，单个集群最低配置为3个节点；单个逻辑集群最多⽀持64个节点，超过32个节点需要进⾏RPQ；集群中前4个节点必须使⽤相同硬件型号；单个集群中不⽀持混合模式和全闪存模式⼆种节点共存；单个集群中不⽀持10G模块和1G模块混合使⽤；VxRail硬件扩展规则汇总：节点可以⽆中断地添加到集群o节点可以增量地添加到VxRail集群；o每个Quanta节点扩展都需要⼀个磁盘包。
VxRail超融合案例分享
最终结果
本项目没有招标，用户直接和EMC总代签合同； 用户在两个厂区的数据中心均采用虚拟化环境； 由于预算问题，用户暂时只在老厂区数据中心采购了4节点的VxRail； 我们帮助用户在新厂区数据中心利旧服务器搭建虚拟化环境； 我们帮助用户把两个厂区的重要系统通过RP4VM相互容灾。
共享装备股份有限公司先后投资组建了共享铸钢有限公司南车共享铸造有限公司共享模具有限公司共享智能机器有限公司共享化工有限公司共享生物化工有限公司甘肃共享化工有限公司共享钢构有限责任公司共享商务有限公司共享能源有限公司共享香港有限公司等子公司
心路历程其实不复杂，看你是售前工程师还是技术顾问
客户想做备份（我有 一套HP的P6000， 里面的数据好重要） 大哥，你还是应该多考虑考虑虚拟化、 云架构。。。这才是康庄大道 虚拟化环境数据保护， RP4VM/VDP。。。 客户还有一个厂区， 想两边连起来 客户副总说：我们预 算有限，可否先买一 套，分步走 大哥，一边一套，虚拟机可以飘啊飘， 备份数据两边都还有，CDP都搞定了
这个必须可以，我们帮您规划好，您 一步一步实施就好
共享集团股份有限公司（简称共享集团，英文缩写KOCEL）始建于1966年。经过几十年的 发展，通过体制、技术、管理等不断创新，已经成为跨行业、跨地区、多元化发展的企业集团。 共享集团旗下拥有共享地产有限公司、共享新能源材料有限公司，并主要控股共享装备股份有 限公司。 共享装备股份有限公司先后投资组建了共享铸钢有限公司、南车共享铸造有限公司、共享 模具有限公司、共享智能机器有限公司、共享化工有限公司、共享生物化工有限公司、甘肃共 享化工有限公司、共享钢构有限责任公司、共享商务有限公司、共享能源有限公司、共享（香 港）有限公司等子公司。 公司主导产业为铸造（铸铁、铸钢等）、机械制造（模具、精密加工、智能机器、机床附 件等）、化工（糠醛、糠醇、树脂、固化剂、涂料等）、钢结构等，提供相关产品及全套解决 方案。 公司拥有融合中西方理念的特色企业文化、超前的战略规划、良好的市场信誉、长期的国 际合作经验和覆盖全球的市场营销网络。秉承“推进顾客成功”理念，致力于“引领行业进步， 创造更好未来”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联想超融合方案与vxRail的对比2016年9月
2
联想HX 超融合云平台
分布式存储结构
网络规模核心| 压缩| 重复数据删除| 分层| 弹性| 数据保护
应用移动性结构
工作负载移动性| 可扩展性| 无锁定| 持续运行| API
Azure
ESXi Hyper-V
AWS A c r o p o l i s
一键式基础设施管理（自服务）
一键式洞悉基础架
构一键式系统修复
Prism
Acropolis 虚拟机监控程序
两大产品模块Acropolis 和Prism
极致的超融合云平台
HX 系列
1. 计算、存储和虚拟化一站式解决方案
2. 毫不妥协的企业级存储功能
性能加速 容量效率 灾难恢复 数据保护 安全性
3. 集中运维管理云平台
联想HX 超融合平台
3
VMware Virtual SAN ：分布式存储
专为VMWare 虚拟机设计的虚拟化分布式存储
vSphere + Virtual SAN
…
•利用资源的虚拟化分布式存储解决方案
•标准x86 服务器上的企业级可用性、可扩展性和性能
•与VMware 产品体系深度集成，无法支持除vSphere 之外的虚拟化（如KVM ，Hyper-v ）
•全闪存和混合配置(SSD 只作为Cache 使用)•从2 个节点扩展到64 个•基于策略的SLA 自动化
概述
硬盘
SSD
硬盘
SSD
硬盘
SSD
Virtual SAN 数据存储
vSAN 是vSphere 核心组件，紧密融合在vSphere Kernel 中，合并的计算和存储故障域，使得整个平台在IO 负载较大的情况下可能发生连锁崩溃，从而影响平台稳定性当SSD 故障，SSD 所在的磁盘组均不可用，重建需要花费更长时间。
集群内只能扩展同型号节点，配置型号是固定的
与传统架构，vSAN的整体架构对比
对比项目传统架构vSphere+ vSAN Lenovo HX 硬件设备X86 服务器* 4
SAN交换机* 2
SAN存储* 1
X86服务器（vSAN Ready）* 4HX服务器节点* 4
虚拟化软件vSphere vSphere AHV（KVM）、vSphere、
Hyper-v
运维管理硬件（服务器、存储、
SAN）监控平台
vCenter 硬件监控平台（采购）
vCenter
Prism （自带）
云管理平台Openstack, Cloud Mgr(etc)vRealize Suite Prism （自带）
容灾备份存储数据容灾SRM HX 存储复制（自带）
空间能耗16 U 6U6U
4 201
5 Lenovo Internal. All rights reserved.
联想HX超融合相对于VMWare VSAN的功能优势
对比项VSAN6.2Lenovo Nutanix
架构虚拟化软件内核的模块独立的控制虚拟机
数据的本地化不支持，需要经常跨网络读取，延迟高支持
智能分布式数据分层不支持支持
写缓存（最大）600GB （VSAN 6.2 全闪存）无限制
对vSphere集群的依赖性必须依赖且只支持vsphere无依赖，支持多种虚拟化平台KVM，
hyper-V，KVM
数据恢复时间Rebuild start time = 60min（如果无法判断节
点状态）
马上执行
在线重复数据删除和MapReduce重删要求全闪存配置才支持支持
压缩（在线和MapReduce压缩）、纠删码特性要求全闪存配置才支持支持
原生云备份、迁移不支持支持备份迁移到微软和AWS平台
不中断升级不依赖VCenter依赖不依赖
一键软件升级、一键硬件升级、一键虚拟化软件升
级
不支持支持
集群扩展性和网络要求64节点（支持组播）无限制（不需要组播）
一个界面多集群、多虚拟化平台、多数据中心管理，云平台自服务与自动化管理功能需要很多昂贵组件-vCloud支持，包含所有健康检查一目了然（含集
群、硬件、虚拟机、数据安全性）
5
6
联想HX 超融合和EMC VxRail 的比较
●EMC &VMware 与2016年才推出的超融合产品●
数据服务高级功能（去重，压缩）需要全要闪存配置●
虚拟化平台软件支持有限，只支持vSphere ，集群64节点●
Stretched Cluster 对站点之间的网络带宽要求非常高
●Nutanix &System x 联合最前沿的超融合产品●企业级分布式存储，数据服务高级功能（去重，压缩）●
跨虚拟化平台软件支持，支持vSphere,Hyperv,KVM
●统一Prism 云管理平台，集成更多一体化功能
VMWare vSAN
●VMware与2014年才推
出的分布式存储产品
●数据服务高级功能（去
重，压缩）需要全要闪
存配置
●虚拟化平台软件支持有
限，只支持vSphere，集
群64节点
●Stretched Cluster对站
点之间的网络带宽要求
非常高
Lenovo Nutanix
●Nutanix&System
x联合最前沿的超融
合产品
●企业级分布式存储，
数据服务高级功能
（去重，压缩）
●跨虚拟化平台软件支
持，支持vSphere,
Hyperv,KVM
●统一Prism云管理平
台，集成更多一体化
功能
Lenovo Nutanix
7。
