proe管道设计教程
ProE管路标准教程
一、创建线栈一、 Routing Pipelines a) First pipeline 1. Open the BASIC_ROUTING.ASM 2. Enter the Piping module. Click Applications > Piping 3. Read in the 1_Hose line stock file. 4. Create a pipeline feature. Click Pipe Line > Create/Route, enter[Line_1], and select [1_HOSE] as the active line stock 5. Route pipeline from Port3_V on the vessel to Port2_MT 。
b) Second pipeline 1. Create pipeline line_2 2. Set start point , ToPnt/Port > Point/s 3. Follow > Axis > Done, and pick the firstaxis shown Figure 12, and click Done Follow. 4. Again, click Follow > Axis > Done, and pick the second axis inFigure 12. Click Change > Ends > Done > Accept, Drag, andDone, to accept the right side of the axis. Using the cursor, drag the endpoint of the axis to the right andclick. Click Ext Length, and enter [2.5], then click Done andDone Follow. 5. Connect some of the pipe segments. Click Connect > Pipe End,and pick the first pipe end shown below. Click Pipe End again,pick the second pipe end, and click Done and Done Connect. 6. Next, view alternatives to connect the two axes segments. Click Connect > Pipe End, and pick the first pipe end, then click Pipe End again Pick the second pipe end shown below and click Done,and Done Connect. 7. Now try the same routing with a different option. Click DeleteLast, then Set Start, Pipe End, and pick the first pipe end shownabove. Click To Pnt/Port, Pipe End, and pick the second pipe end.Notice the difference in the pipeline. 8. Complete the routing of LINE_2 ,CREAT SOLIDc)Create LINE_3 and LINE_4 using different Point options.1. Create a new pipeline. Click Pipe Line > Create/Route, enter[LINE_3], and select [1_HOSE]as the active line stock.2. Set Start ToPnt/Port ToPnt/Port3.DOWN4.To assist in Routing, it is possible to use an array of datum points.Route LINE_4 using thistechnique. Create a new pipeline. ClickPipe Line > Create/Route, enter [Line_4], and select [1_HOSE]as the active line stock.5.Click Set Start > Entry Port, and pick Port2_MT on the multitank.Click ToPnt/Port > Point/s,and pick the point just beyondPort2_MT.6.Set Start ToPnt/Port ToPnt/Portd)Route LINE_5 using flexible shape pipeline.1.Create a new pipeline. Named line_52.Create some disjointed pipeline segments following the axesshown below. Click Follow >Axis > Done, and the first axisshown below, and Done Follow. Repeat for the second axis.3.Change the current piping environment. Click Pipe Environment> Line Shape > Flexible >Done > Done Return. To route the flexible line, click Set Start, and pick one of the pipeends,followed by ToPnt/Port, and the other pipe end.4.Make solide)The final pipeline will use sketches for routing.1.Create a new pipeline. Named [line_6]2.Before routing the next pipeline, change the Pipe Environmentdefaults. Click PipeEnvironment > Line Shape > Straight >Done > Corner Values > [3.00] > Done Return.3.Create some disjointed pipeline segments following the axesshown. Click Follow > Axis >Done, and pick the first axis shownbelow. Click Change > Ends > Done > and accept theouter pointof the axis, then click Drag, and ing the cursor, drag the endpoint of the axis outward and click.Click Ext Length, and enter [3.0], then click Done and DoneFollow.Repeat for the second axis, using [2.0] as the extensionvalue.4.Next, the first portion of the pipeline will follow a sketch. ClickFollow > Sketch > Done.For the sketching plane, click MakeDatum > Through, and pick the first axis in Figure 26.ClickParallel, and pick the top surface of the Base.5.Down the sketch as follow6.After completing the sketch, click Done > Done Follow, and theCONNECT menu shouldappear. Notice how the new defaultradius from the line stock set in the Pipe Environment is applied to the corners of the sketch. Click Pipe End, and pick the end of the follow axis segment, then click Done, and Done Connect. When the free end of the pipeline highlights, click Quit Connect and return to the ROUTE PIPE menu.7.Before sketching the next segment,change the PipeEnvironment defaultsagain. Click Pipe Environment >CornerType > Miter Cut > Done >Square > Done, and Done Return.8.Sketch the second portion ofthe pipeline. Click Follow >Sketch >Done. For the sketching plane,click Make Datum > Through, andpickthe axis as shown in Figure 29. ClickNormal, and When the sketch is completed, click Done > Done Follow, and the9.CONNECT menu should appear. Click Pipe End and pick the end of the follow axis segment,thenclick Done, and Done Connect. When the free end of the pipelinehighlights, click Quit Connect.Sel ByMenu > Sel By Menu > Basic_Routing.asm > Datum > Name >A‐Right_1, and Done.10.The final segment will be completed using flexible line. Changethe current pipingenvironment. Click Pipe Environment > LineShape > Flexible > Set Length > Done > Done Return.11.To route the flexible line, click Set Start, and pick one of the pipeends, followed byToPnt/Port, and the other pipe end. Enter [5.5]as the fixed length of pipeline, and click Done Return.12.Make solid.第三章 进阶布线技术一、Using Additional Routing Techniquesa)Route the first pipeline1.Open the ADDL_ROUTING.ASM2.Read in the 1_Hose line stock file.3.Create a pipeline feature nemed [line_1]4.Click Set Start,and select PORT1_V,and Extend [3.0]5.Click Extend > Direction, and select the upper horizontal edge ofthe Base. Click EnterLength, note the direction of the arrow, andenter [‐4.0].e Extend Direction a little differently, the same direction ,extend [5]7.Route the pipeline towards the Base. Click Extend > UpTo, andpick the Base surface asshown in Figure 12. Click Enter Length,and enter [7.0]8.Begin routing from the end of the pipeline. Click Set Start, andselect the PORT1_P on thePump as shown in Figure 12. Extendthe pipeline in the Z‐axis direction of the port. ClickExtend, enterthe length, and enter[3.0]9.Click Extend > UpTo, pick the surface on the pump in Figure 12,click Enter Offset, andenter [-2.0]. Complete the routing byclicking Connect, and pick each free pipe end, thenclick Done >Done Connect. Refer to Figure 13. DO NOT make a solid pipe atthis timeb)Route the second pipeline1.Create a pipeline feature and nemed [line_2]2.Click Set Start, and select PORT2_V, Extend and Enter Length, and enter [3.0].3.UpTo, pick the first surface of the bracket, than up and Offset [3.0] of the other surface，change the corner value to [0.75]4.Extend > UpTo base surface and offset [2.0]5.Begin routing fromthe end of thepipeline.6.Extend [3]7.Y‐Axis [6]8.x‐Axis [6]9.Changing LineShape to Flexible10.To Pnt/Port,finishc)Begin the third Pipeline. Use a combination of Follow Curve and Extend1.Create a pipeline feature nemed [line_3]2.Set stard point,Extend andEnter Length, and enter [5.0].3.Click Follow > Axis > Done,and select A_1 on the Block,and click Done Follow.4.Click Follow > Curve, Done,pick the first curve shown inFigure 19, then click SelectAll > Done, Done Follow.Repeate Connect to create FOURconnections between the pipesegments6.Click Extend > Direction,pickthe underlying datum curve inFigure 20 and extend to theleft[4.0]. Click Done andDone-Return.d)Begin Routing LINE_4. Use Follow Pipeline for the major routing.1.Create a pipeline feature nemed [line_4]2.Begin routing LINE_4 from the unused port on the first Pump.Click Set Start, and pickPORT2_P on the pump as shown inFigure 21. Route the pipeline using various extendcommands, andclick ToPnt/Port to arrive at APNT0. (此处是随意布线)3.Route the next segment using a follow pipeline. Click Follow >Pipeline > Done, pick Line_3,click Specify, and Done to specify the start and end segments as shown in Figure 22.4. Start Point, Done, pick APNT0, and click Done Follow.5.connect the segmenting Routing commands of your choice , complete the routing for the two lines asfollow.e)Lines 5 and 6 will require some branching. Create the Pipelinesand Branch into Line 2, createdearlier.1.Create a pipeline feature nemed [line_5]2.Begin routing LINE_5 from the Multi Tank as shown. Click Follow > Axis > Done, pick axisA_4, and then click ChangeEnds > Done. Accept the outer end. Use Drag and Ext Length to extend past the axis [6.0]. Click Done > Done Follow. Click Set Start > Pipe End, and pickthe end of the pipeline.3.Click Branch > Perpendicular(垂直，正交), and pickLINE_2. Click Done-Return whenfinished. Refer to Figure 24.4.Create another pipeline featurenamed [line_6]5.Begin routing LINE_6 fromA_8 on the same Multi Tank,and use the same Follow andChange End procedure as withA_4.6. In order to create this branch,you will create a datum pointon LINE_2. Click Branch > ToPoint > Create Pnt, pick alocation as shown on LINE_2,click Length Ratio, and enter[0.75]. Referto Figure 25.二、Using the EZRouter and Square1.Change the working directory to EZ_Route_Rect and open theEZ_ROUTE_RECT.ASM file.2.Read in the [Circ_050] and [Rect_1_2] line stock fileb)Route a pipeline that will represent a duct(电缆槽) using square pipe.1.Click PipeLine > Create> ’pl2’ >Rect_1_2.2.Click Set Start. Pick the Port2_V Csys.3. Click EZRouter and use withthe saved views. Route thepipe similar to Figure 42.4.Make the pipeline solid andtype [DUCT_1].5.6.7.第四章 Modifying Pipelinesa)Some new routing point locations are needed in LINE_2. Useinsert point to accomplish this.1.Open the Modify_Basic_Routing.asm2.Before modifying the pipeline, change the display of LINE_2 to centerline.3.Insert a point for a routing location. Click Route, pick LINE_2,and click Insert Point. Pickthe pipe segment shown to insert the point on. Click Create > Static > Done,4. Use [3.5] [3.5] [0.75] to creat the point.5.Insert another point into the pipeline , Create > Dynamic > Done.b)Use the SEL BY Menu technique to select an empty pipeline.1.Create a temporary pipeline. Click Pipe Line > Create, enter [temp], 1_HOSEc)Make several modifications to LINE_61.Click Route, pick the pipeline shown in Figure 12, click Mod Dim,and pick the sketchedsegments. Modify the [0.75] dimension to[-6.0] and click Done Sel. Pro/E automaticallyattempts toregenerate the Pipeline, and it fails because this flexible line wasconstructedwith the Set Length option, and this modificationexceeds the set length.（修改草绘中0.75到－6）2.Make solid and regenerate3.From the PIPE MODIFY dialog box, select CORNER, pick theupper left mitered corner asshown in Figure 14, and change theType to Bend with a radius of [3.0]. Use Select Cornerto pickthe upper right corner, and change its type to Fitting. Click Apply> Close, andRegenerate Automatic.(用“管道修改”修改两个拐角，左边修改为半径为3的折弯，右边修改为管接头拐角，自动再生)4.The solid pipe fails because it has split into two pieces. Delete the solid and recreate. ClickQuick Fix > Delete > Confirm, and Yes to exit Resolve mode. Click Make Solid and edit the new pipeline names to be [MOD_1] and [MOD_2]. Notice the opening between the twosolid pipe segments allows for a fitting to be placed. Referto Figure 15.（再生失败后删除实体，重新命名为两段）d)The section of pipe between the arches requires a diagonalmiter.1.Click Mod Pipe, pick thepipeline, clickDone Sel, change Bend to Diag Miter Cut,and entera value of [5.0] [2] . Click Apply,note the changes and close.2.Click Regenerate > Automatic toupdate the solid pipe.e)Modify the line stock on some pipelines.1. Click set >Line Stock > Read,and select 050_PIPE2. Mod Pipe > Line Stock, pickLINE_3, and click DoneSelect.Select 250_LINE and clickApply. Click SelectSegment again, selectLINE_FLEX, click Done Select,change to 050_PIPE,click Apply, Close, and Regenerate Automaticf)Modify some built-in angular dimensions in the multi-tank tochange the pipelines1.Click Mod Dim and pick the four nozzles on the multi‐tanks as shown in Figure 19.Modify the four 60 degrees dimensions to[90].2.Regenerate Automaticg)After modifying nozzle angles, one flexible line is stretched too tight, and the other is toocramped. Make necessary modifications to the flexible pipelines.1.Click Mod Pipe, and Flex Shape, select the LINE_FLEX, and click Fixed Length. NoticePro/E provides the current value of theflexible line. Enter [20.0], click Apply, and notehow the linebows out. Click Select Segment, pick the “S” shape in LINE_6,and change thelength to [10.0]. Click Apply, Close, and Regenerate.(前一步骤修改成了12，此处改到10)二、Using Replace Modea)The pipeline goes straight through the tank. Correct thisproblem by sketching the pipeline inthis area.1.Open REPLACE_MODE_ROUTING_E2.Click Route，Replace > Enter Replace第五章 Fittings一、Inserting fittings in a Piping Systema)Prepare some corners for fittings1.Open the FITTINGS_MOD_ROUTING.ASM2.Fittings should always be placed before solid pipes are made. Pick each pipe above inFigure 26, and use the right mouse button to delete them.（接头一般在管道实体创建之前放置，删除图示管道实体）3.Click Route, pick the pipeline as shown above in Figure 27. Click Redefine, pick thesegment again, and click Change > Sketch >Done > Sketch. Modify the sketch as in Figure28. Click Doneand Done Follow when finished.（修改草绘为接头准备）4.Modify the corners as shown in Figure 29 to fitting corners. Click Mod Pipe > Corner, pickthe three corners, and click Done Sel.Change the type to Fitting > Apply. Click Close.5.Insert three corner fittings. Click Fitting > Insert > Corner >1EL90THRD, pick the corner asshown in Figure 30, and click Done. Repeat for the other corners shown.6.Insert another corner fitting. Click Fitting > Insert > Corner >1EL45 and pick the cornershown below. Click Done, and DoneReturn.7.One of the fittings should be a corner elbow. Click Fitting >Replace, pick the fitting asshown in Figure 32, and click Manual> Done > 1EL90 > Open, then pick the pipeline corner.Click Done, and Done- Returnb)Place some additional fittings from the Multi_Fitting familycreated in the last exercise1.Click Fitting > Insert > Straight Break > Multi_Fitting > Open >The Generic > Open. ClickCreate Point. Pick the location as shown in Figure 33. Pick Length Ratio and enter [0.5].Pick the datum point on the fittingin the subwindow and click Done2.Click Fitting > Insert > Straight Continuous > Multi_Fitting >Open > Multi_BR1 > Open.Create a point ½ way along thepipeline as shown in Figure 34. Click Create Point. Pick the location shown in Figure 34. Pick Length Ratio and enter [0.5].Pick the datum point on the fitting in the subwindow, and click Done.3.The orientation of the fitting above needs to be changed. Click Redefine, select the fitting,and click Orientation. Click Flip, and Done.4.Click Redefine, select the fitting, and click Orientation a second time. Click Twist > EnterValue, enter [45] > Done > Done >Done, and Done-Return. Your assembly should resembleFigure38.c)Next, create some extract models for documentation purposes.1.Click Extract Model > Extract. Enter [EXT_LINE_1], and pick allcomponents in LINE_1. Click Done Sel,Done. Repeat theprocess, creating two more extract models for LINE_2 andLINE_6 as shown in Figure 39.Notice these models ARE addedto the MODEL TREE for this assembly as components, however,they maybe deleted from the assembly so as to not interfere with aBOM, and can still be opened independently.2.Repeat ，repeat ……第六章 Piping Information and Drawings一、Extracting Bend Information1.Open the INFO_DRW_ROUTING assembly.2.Select ANALYSIS > MODEL ANALYSIS, and GLOBAL INTERFERENCE from the TYPEdrop down list. Notice there are at least five pairs of interfering components. Use theup/down arrows to investigate each pair（查看全局干涉）3.Investigate the information options in the PIPING INFO dialog box. Select INFO from thePIPING menu (or INFO, PIPING from the pull-down menu). The PIPING INFO dialog boxappears, with the default Info Type as General, and the drop down option set to Pipe Line（查看管道信息对话框，使用“常规”和“管线”“管段”）4.Pick the pipeline shown in Figure 6 and read the information provided. Change the dropdown option to Segment, and then pick the segment shown in Figure 6. Notice theincreased information.5.Generate a BOM. Select BOM from the drop down list. Scroll down the window to viewthe BOM. For easier viewing, click Info. Close the large info window when finished.6.Select Length from the INFO TYPE drop down list. Notice there are several options: PipeLine, Segment, Stock, as well as Pre/Cut or Centerline. Select PIPE LINE > CENTERLINE,and pick the pipeline shown (LINE_6). （查看管段的长度，查看管线6的长度）7.Change the Length Type to Pre/Cut and observe that the length is identical in this case(58.32).(使用预切割模式和中心线模式查看管线6长度)8.Mod these corners as follow9.Repeat the 7th ,(注意到两种模式下的管线长度不一样)10.Change the definition drop down from Pipe Line to Line Stock. Notice the system lists allline stocks used in this assembly. Select 1_HOSE, and Pro/E calculates the total length ofraw 1_HOSE linestock required for this assembly.(查看线栈1_HOSE的管段长度)b)Take advantage of parameters in the Line Stock, andperform a pipe check operation.1.Change the Info Type to Check Pipe, and pick the same pipeline segment as in Figure 15.Notice the various violations. Use the up/down arrows to highlight the geometry.2.click Linestock > Edit >1_HOSE > Check Pipe, and change the MIN_BEND_SEPARATIONto [2.00], the MIN_STRAIGHT_LENGTH_END to [1.00]. Click OK > Done-Return,and Regenerate > Automatic.(将最小折弯间隙改为2，最小直段长度为1)3.Repeat the 1sd (重复第一步，发现违规减少)c)Generate Bend Machine and Bend Location Data for a pipeline.1.Set the Display of the pipeline as shown to centerline2.Click Info > Piping > Bend Location, and pick the segment and coordinate system, clickDesignate for Report Setup, and Info. Save the analysis. Click Saved Analyses, enter[BEND_LOC], and [Save]. (注意，此处需要保存报告)3.Change the Info Type to Bend Machine and pick the segment as in Figure 19. (Be sure toflip the direction of the arrow, if necessary), click Designate for Report Setup and Info.Save the analysis.Click Saved Analyses, enter [BEND_MACH], and [Save]. Close the dialog box when finished. （保存折弯机信息）4.Set the Display of the pipeline back to Solid. （不要关闭窗口）d)Create a drawing which extracts bend machine and location data from LINE_6, and also usesa custom BOM with repeat regionparameters.1.Click File > New > Drawing, and enter [Pipe_Info], OK,INFO_DRW_ROUTING.ASM asthe default model, no template, size C and click OK.2.Create a view of the entire assembly. Click Views > Add View >General > Full View > NoXsec > Unexploded > Scale > Done,pick a point in the upper left corner of the screen, andenter [0.20].Turn off the display of all datum features, and change the displayto No Hidden.3.Two tables have been saved in your directory that contain onlysome plain text. Place themon the drawing. Click Table >Save/Retrieve > Retrieve > Bend_Loc._Table.tbl > OK, andplace the table on the drawing. Repeat for the Bend_Machine_Table.tbl. Position the tablesas shown in Figure 20.（从文件插入两个表格）4.Create a repeat region in the first table. Click Table > Repeat Region > Add > Simple5.Enter the following parameters in the first table6.Enter the following parameters in the second table7.For each table, click Repeat Region > Attributes, select the region, and click No Duplicatesand Recursive > Done, then Update Tables.（设置无多重记录，递归的）e)Create the Bill Of Materials.1.Click Table > Save/Retrieve> Retrieve > PIPING_BOM_TABLE.tbl > Open,(插入BOM)2.For each region, click Repeat Region > Attributes, select the region, and click No Duplicatesand Recursive > Done and Update Tables. Click Filters > By Item, select the three extract models and the assembly, and click Done Sel > Done.（定义无重复，递归，过滤）3.Click Attributes > Start Index, select the lower region, and then the upper region. Click SortRegions, select the upper region,click Add > Forward, select the name column, then click Done Sel> Done. Refer to Figure 25.（定义起始编号）4.Show the BOM balloons. Click BOM Balloon > Set Region,select the upper region, andclick Show > All. Use Detail Create Balloon for the lower region. Adjust the balloons using Detail Move or Mod Attach.（定义球标）。
proe管道设计
Pro/E 野火 2.0 三维配管设计建模
4 个工作环境和 3 种配管方式
（1）4 个工作环境 <i> Pro/E 标准组件建模环境 <ii> Pro/E 管道专业环境 <iii> Pro/E 内 嵌 的 Pro/TABLE 表 格 编 辑 环 境 <iv> RSD 布线系统设计师的 P&ID 线图环境
常 用 的 管 件 （ 管 件 （ 狭 义 概 念 ） 也 称 管 接 头 （ 广 义 概 念 ）） 包 括 ： 弯 头（ 有 90°、45°两 种 形 式 ）、Coupling（ 管 接 头（ 狭 义 概 念 ））、异 径 管 （ 也 称 为 大 小 头 ）、 三 通 、 支 管 台 （ 如 Weldolet 焊 接 支 管 台 ）、 四 通 等 。 Bend（ 弯 管 ）， 是 指 带 有 弯 曲 拐 角 的 管 子 ， 包 括 直 线 部 分 和 弯 曲部分，拐角是管子的一部分。
第 2天 M05 设 置 规 范 数 据 库 ： 管 道 （ 在 Pro/TABLE 中 创 建 、 修 改 ） M06 设 置 规 范 数 据 库 ： 管 件 （ 在 Pro/TABLE 中 创 建 、 修 改 ） M07 配置项目规范数据文件（在 Piping 中创建、修改） 这三个模块一起讲授，重点讲授规范驱动的原理和文件结构，练
信息
从相应的对话 框调用规范数 据信息（用于 布置管道和插 入管件）
尺寸等
除了手工布管 的 修 改 工 具 ，还 有编辑定义规 范数据文件内 容，定义参数
件
意管道设计方
法配置选项
等。
piping_design_
method
2-D 示 意图驱 动配管

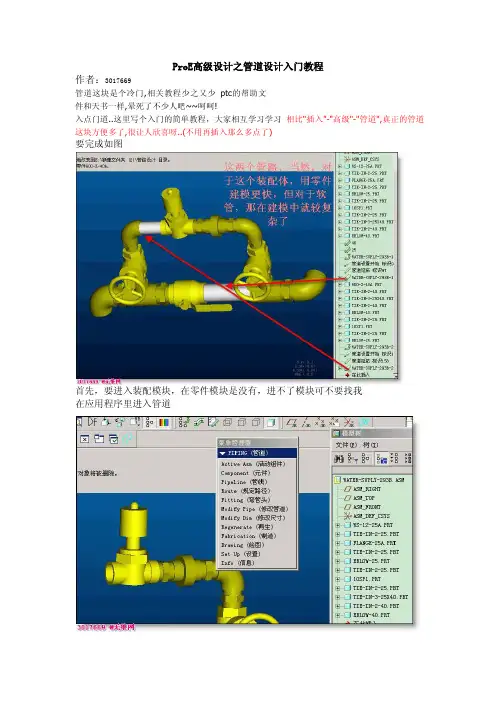

ProE管道设计(Piping)入门教程
ProE高级设计之管道设计入门教程
作者：3017669
管道这块是个冷门,相关教程少之又少ptc的帮助文
件和天书一样,晕死了不少人吧~~呵呵!
入点门道..这里写个入门的简单教程，大家相互学习学习相比"插入"-"高级"-"管道",真正的管道这块方便多了,很让人欣喜呀..(不用再插入那么多点了)
要完成如图
首先，要进入装配模块，在零件模块是没有，进不了模块可不要找我
在应用程序里进入管道
管线-----创建，输入L1管线名
点创建--进入线扎名称输入
确认后
输入管道外经、厚度，及直、绕性。
还有其他参数
确认后
设置起始点----选点
点延伸
在类型里选---坐标系---在绘图区选----坐标系
拖动鼠标------输入值
选完成
在菜单点击
在模型树点击L1前的折叠呼号
右击—管道------创建实体。
第一段完成。
2.开始其他零件的装配
点击----元件
进入装配，和装配模块一样，不多说了
其他零件装配好后
3.进入第二根管道设计，基本上跟第一根差不多！
输入第二根管道名称L2。
点创建第二个线轧
点完成后设置起始点
选至点----选另外一点
完成后
点菜单
创建第二段实体
完成。
proe管道教材 中文版piping
Compression_top_level.ASM 7. 单击 工具 > 选项 并单击 打开一个配置文件 8. 单击回到上一级目录（piping_wf5_tutorial）选择 config.pro 文件 9. 单击打开 和 确定 装载管道配置文件.
5. 单击 完成 。
插入管接头
任务 7. 在已布置管道的起始端放置一个法兰配件。
1. 单击 管接头
> 终止。
2. 回到上一级目录，打开 flange 文件夹，选择 FLANGE_NECK_RF 零
件，单击 打开。 3. 选择 FLANGE_NECK_RF-STEEL-20K-150 实例，打开。 4. 选择管道端点起点
。
7. 从子组件 RESERVOIR_F 中的零件 FLANGE_SLIP_RF-STEEL 上
选择 PORT0 做为起点。
9. 单击 延伸 。
10. 选择 沿坐标系轴 类型。 11. 选择 Z-轴箭头，按住左键向正 Z 方向拖动管线到大约 900。 12. 延伸尺寸选项从 长度 改为 距参照的偏移 。 13. 选择子组件 TANK_B 中的零件
目标
通过这个指南你将学会：
手动管路设计 (非规范驱动) ； 基于规范的自动管路设计； 基于原理图的自动管路设计 管路文档: Standard 和 Isometric。
开始之前
这个指南创建于 Pro/ENGINEER Wildfire 5.0 M010 版本中。
继续之前确保你的电脑上安装了 Pro/ENGINEER Wildfire 5.0 软件。如果没有 安装请联系相关的培训讲师。
任务 1. 设置工作目录，加载 piping_config.pro 配置文件。
Proe管道bom制作方法
Proe管道bom
1、Proe管道bom分为两个部分：管件和管道
管件包括：法兰、弯头、阀门等
管道包括：布管所用的管线库
2、管件的bom：与其他组件相同，直接调用组件bom表格即可
3、管道的bom：
①采用“简化表示”的方式将管线提取出来，并新建一个管线视图，例如视图名为“GX”
②新建工程图，并选择“GX”视图，再调用pipe_bom的表格
③对于单纯的asm文件（没有内部嵌套asm组件），bom表格指令采用mbr>pipe>………
④对于复杂的asm文件（内部嵌套asm组件），bom表格指令采用asm> mbr>pipe>………
4、管道bom参数见附录
管道参数附录
下列管线库参数会显示为用户定义的参数。
•原料编号
•材料
•等级
•剖面类型(矩形或圆形)
•剖面类型(空心或实心)
•矩形高度
•矩形宽度
•矩形角度
•外径
•壁厚
•形状(直的或弹性的)
•拐角类型(管接头、折弯或斜切口) •重量长度(重量/长度)
•折弯半径
•折弯角度
•斜切口长度
•斜切口编号
•规范
•大小
•斜切口最小角度
•斜切口最大角度
•斜切口半径
•MCSS
管段参数。
ProE管路设计教程
主目录路径和文件结构（仅管子部分） （见教材 5-10 页图）
课堂练习 练习 1：配置配管主目录（MCAT）文件 授课技巧： （1）说明创建和修改*.ptd 文件的工作环境 （2）结合课堂练习上的表格示例说明各种表格的作用、关联方式和相互关系
M06 设置规范数据库——管件
目标 ● 描述在规范驱动配管系统时应用主目录（MCAT）插入管件的流程 ● 描述与关键相关的 MCAT 文件类型 ● 配置 MCAT 管件文件 ● 配置管件库模型
课堂练习 练习 1：查看 3-D 配管设计 练习 2：查看 2-D 线图（P&ID 图） 练习 3：布置管道
M02 配置பைடு நூலகம்布置管道
目标 ● 描述配管术语。 ● 配置非规范驱动管道。 ● 使用各种技术布置管道。
布置管道概述 配置管材（Line Stock） ● 参数 配置管道起点 ● 输入端口 ● 管子终端 ● 选取或创建点 创建管道段 ● 应用管材设置
配置非规范驱动（续） 管材 ●设计规则参数
◎验证已经布置的管道 ●例如：
◎管段长度 ◎折弯半径 ◎折弯角度 ●用户定义参数 ◎流动类型/压力 ●矩形横截面 ◎管道系统（tubing）/管道网路（Ductwork） ●挠性软管（Flexible Hose） ◎最小折弯半径
布置选项 延伸 ●从当前位置延伸
2-D 线图设计 流程和仪表线图（P&ID） ●流体系统图 ●大型设备
◎油箱（Tanks） ◎热交换器（Heat Exchanges） ●功能元件 ◎阀（Valves）
1
◎孔板（Orifice Plate） ●流动方向（Flow Direction） ●孔的规格（Bore Sizes） ●测量和控制系统
proE4.0管道(piping)教程——修改尺寸
proE4.0管道教程——修改尺寸1 值标注所选特征的尺寸值，用鼠标选取需要标注尺寸的一、特征实体，该特征实体的所有尺寸参数值将全部显示出来； 2 尺寸修饰2.1 格式格式：下面有公称公称公称、极限极限极限、加加-减、对称对称+-、小数小数小数、分数分数6个功能选项，其中小数小数小数：将尺寸以小数形式显示； 分数分数：选取一个尺寸确定，此时要求输入最大分母，2.2 小数位数小数位数：设定尺寸的精度，点击小数位数小数位数小数位数后在消息窗口输入尺寸的小数位数：2，确定，用鼠标点击需要修改的尺寸，将以所设定的尺寸精度显示尺寸，如1000.00；文本后提示选取需文本：编辑尺寸的尺寸公差、形位公差等文本符号，点击文本2.3 文本文本文本符号框和消息输入窗口，同时被选取的尺寸将以要修改的尺寸，选取后弹出文本符号文本符号灰色显示：文本符号栏中选取需要的符号，并设计好尺寸数值后确定。
同一个尺寸可输入从文本符号文本符号一个或一个以上的尺寸文本。
2.4 符号移动尺寸：改变尺寸标注的摆放位置，包括尺寸值在尺寸线上的移动和尺寸2.5 移动尺寸标注整体移动，也可以同时改变。
移动尺寸提示选取1个尺寸项目，用鼠标点击需要移动的尺寸，然后在需要点击移动尺寸移动尺寸放置的位置点击左键，尺寸移动完成。
2.6 移动文本移动文本：将尺寸值在尺寸线上移动，改变值值在尺寸线上的摆放位置，该命令可以实现将尺寸移到尺寸线外进行标注。
如果希望将尺寸移到尺寸线中间，可以使用移动尺寸移动尺寸移动尺寸命令实现，注意移动文本移动文本移动文本命令只能实现尺寸在尺寸线上的移动。
反向箭头：选取需要修改的尺寸将实现尺寸箭头的反向标注。
2.7 反向箭头3 尺寸尺寸：修改选取的一个或多个尺寸，被选取修改的尺寸将以红色显示。
选取尺寸尺寸尺寸后按确定，弹出尺寸属性尺寸属性尺寸属性框，在这里可以对标注尺寸进行编辑，包括尺尺寸修饰寸修饰中的所有命令，是尺寸修饰尺寸修饰尺寸修饰命令的集成：4 设定模型比例设定模型比例：将所有管道模型按照输入的比例值进行缩放，比例值小于1为缩小，比例值大于1为放大，比例值等于1返回原大小，注意比例参照的基准点是笛卡尔坐标系的原点。
proE4.0管道(piping)教程——信息命令
proE 管道教程管道教程——————信息命令信息命令
从管道菜单管理器中点击“信息”，弹出“报告管线”窗口，在这里可以查看管道不同类型的属性信息，这里简单讲述几种常用的信息命令。
在“信息类型”选项框中一共有11中信息类型：
1 常规
1.1 在“定义”下选择“管线”
，点击下面的箭头图标，提示选取1个项目，在结果栏中将显示所选管线项目的组件名、管线名称、当前直线轧件等基本信息。
直径、长度、壁厚等信息。
点击图标，“结果”栏中的信息以独立窗口的形式显示。
1.3 如果管道设计有保温材料，在“保温材料”定义项的结果中显示保温材料的相关信息：
2 长度
显示所选管线或管段的长度信息
材料清单：显示所有已定义的管道导管材料清单信息。
3 材料清单
4 折弯位置
在“信息类型”中选取“折弯位置”，用鼠标依次点击管道的中心线、参照坐标系（一般选笛卡尔坐标系）完成选取后，在被选取的管道上出现该管道的流
体流向，也是管道的折弯顺序方向，点击“反向”折弯方向改变，同时折弯位置信息表中的信息顺序也随之改变：
折弯机：给出使用数控弯管设备进行加工时的参数文件。
5 折弯机
欢迎大家登录“中国机械资讯网”我的个人空间进行交流和获取更多的proE4.0学习资料。
网址：/?188912/。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十一章管道的绘制
使用PROE创建三维管道一般有三种方法：
第一种方法、3维曲线扫描：先绘制一条曲线，然后再以这条曲线为中心线进行扫描成管道状的实体，这个零件的轨迹是空间的，所以不推荐使用扫描来实现。
第二种方法、“插入”高级特征：仅仅是个特征有一定的局限性，比如只能在零件模式下使用，装配模块是出不来管道实体的。
第三种方法、使用管道模块：功能强大优势明，工艺上，多数管道都是在各零件安装定位后安装，我们设计也是如此，因此管道（piping）只能在装配模式下才可以调用是明智的。
优点如下：
（1）方便定义管理多种管线。
（2）布线方法多样、灵活、方便。
（3）方便提取管道信息。
（4）适合于管路复杂的装配设计。
下面以几个实例来讲述管道的建模过程。
实例一：使用“插入”高级特征绘制管道。
步骤1：先建立4个基准面，均为TOP面偏移，偏移距离分别为415，425，880，890。
如图11-1，11-2。
图11-1 基准面模型树显示图11-2建立好的基准面
步骤2：建立七个基准点。
点击，弹出如图的【基准点】对话框。
依次按照图11-3、11-4、11-5、11-6、11-7、11-8、11-9中的标注定义点的位置。
图11-3 PNT0的定位
图11-4 PNT1的定位
图11-5 PNT2的定位
图11-6 PNT3的定位
图11-7 PNT4的定位
图11-8 PNT5的定位
图11-9 PNT6的定位
七个基准点建立完毕。
步骤3：选择【插入】→【高级】→【管道】命令。
如图11-10。
图11-10 【管道】命令的选取
弹出如图11-11菜单管理器
图11-11选取管道命令后
弹出的【菜单管理器】
点击【完成】，在消息框里输入管道的外部直径25，如图11-12。
图11-12 输入外部直径
接着输入侧壁厚度2，如图11-13。
图11-13 输入侧壁厚度
在随后弹出的菜单管理器选择依次【单一半径】【整个阵列】【添加点】，如图11-14。
图11-14【连接类型】设置
然后再依次选择基准点，顺序为PNT0→PNT1→PNT2→PNT3→PNT4→PNT5→PNT6。
得到曲线点如图11-15所示。
图11-15 依次连接个点后生成的管道线点击“完成”，生成管道如图11-16所示
图11-16 生成的管道
实例二：使用管道模块绘制管道。
步骤1：先在装配模式下装配好两个圆块。
如图11-7所示。
图11-17 装配好的两个圆块
步骤2：再点击应用【程序】→【管道】，如图11-18，进入管道环境。
图11-18 进入管道环境
步骤3：使用偏移坐标系点工具建立管道控制（通过）点，如图11-9 。
图11-19 偏移坐标系点工具
在弹出的【偏移坐标系基准点】菜单栏里，以参照坐标系的三个坐标轴为参照，输入偏移值，如图11-20所示。
图11-20【偏移坐标系基准点】菜单栏
确定后，建立好的偏移坐标点在装配零件界面里显示，如图11-21。
图11-21 建立好的偏移坐标点
步骤4：在弹出的菜单管理器选择【管线】→【创建/路径】，如图11-22。
图11-22 【管线】菜单栏
输入管线名称：pipe3。
如图11-23。
图11-23 输入管线名称
然后在线栈名菜单栏中点击“创建”，如图11-24。
图11-24 创建线栈名
输入直线轧件名称如图11-25。
图11-25 输入直线轧件名称
直线轧件名称确定后，弹出【管线库】菜单栏，在【管线库】菜单栏中设各选项参数，在此我们设置这晚半径为10。
设置完成，点击，如图11-26。
图11-26【管线库】菜单栏
步骤5：再选取管道的起点与管道的通过点，选取过程如图11-27。
【设置起点】：指定管道的起始位置点。
在此我们选择APNT0。
【至点/端口】：选择管线所要穿过的通过点。
图11-27 选取管道的起点与管道的通过点
点击【至点/端口】后消息栏出现提示，选取“YES ”，如图11-28。
图11-28 点选YES 让路线穿过全部数据点
折弯半径有两个选项，可根据设计选择，此处选择【单个半径】，如图图11-29。
【单个半径】：管道的拐角处的弯曲半径一致。
【多重半径】：管道的拐角处的弯曲半径可以设置为不同的值。
图11-29
点击后管道路径显示如图11-30。
图11-30 管道路径
步骤6：生成管道实体。
在菜单管理器中选取【制造】→【管道实体】，如图11-31。
图11-31 选择【管道实体】以生成管道
在弹出的如图11-32【管道实体】菜单栏中选中图pipe3，点击【生成】命令。
图11-32【管道实体】菜单栏
得到最终绘制管道，如图11-33所示。
图11-33 生成的管道实体
实例三：挠性管的绘制。
步骤1：在装配环境里装配好两个圆管，如图11-34。
图11-34 装配好的两个圆管
步骤2：使用偏移坐标点工具建立2个点，注意参照坐标系不同。
如图11-35、11-36。
图11-35 APNT0的创建
图11-36 APNT1的创建
确定后，所建立的点如图11-37所示。
图11-37 建立好的两个偏移坐标系基准点
步骤3：进入管道模块。
点击【管线】→【创建/路径】,输入管线名称,如图11-38。
图11-38 输入管线名称
再输入线栈名称，如图11-39。
图11-39 输入管线名称
进入【管线库】菜单栏，形状类型中“直”和“挠性”都要选中，因为我们要绘制的管道包含笔直和弯曲的部分，设置如图11-28。
图11-40【管线库】菜单栏
步骤4：设置管道环境。
因为挠性管的起始和终点部分是笔直的，所以我们要在【管道环境】设置【线性】为【直的】，如图11-29。
图11-41 管道环境的设置
设置完成后点击【设置起点】，选取APNT0，然后点击【延伸】，弹出如图11-30【延伸】菜单栏。
在【延伸】栏中类型选取为【坐标系】，【锁定轴】
点击，数值输入为：35。
所延伸的长度就是挠性管的起始段和终点段的笔直部分管子的长度。
图11-42【延伸】菜单栏
此时显示出延伸点的位置如图11-43，点击确认，显示如图11-44。
图11-31 延伸点位置显示图11-32 确认放置延伸点
同样设置起点APNT1，选中后点击【延伸】命令，此时【延伸】栏中的的【类型】选为【任何】，【锁定轴】点击，数值输入：-35。
如图11-45。
图11-45【延伸】菜单栏
显示出延伸点的位置如图11-46，点击确认，显示如图11-47。
此时，在【管道环境】里面把【线性】选为【弹性线】【自由长度】，如图11-48。
确定后，点击【至点/端口】如图11-50
图11-49 管道环境设置图11-50 路径选择
点选APNT0延伸出的延伸点如图11-51，得到管线如图11-52。
图11-51 选取延伸点图11-52 管线生成
步骤5：管道实体的生成。
在图11-53所示的【菜单管理器】里选择【制造】【管道实体】，然后在弹出的【管道实体】菜单栏中选中PIPE3，点击【生成】如图11-54。
图11-53 选取管道实体 图11-54【管道实体】菜单栏
至此，管道绘制完成，显示如图11-55。
图11-55 生成的管道实体。
