维安达斯激光对射应用变电站周界方案
周界防盗激光对射报警统方案
周界防盗激光对射报警统方案产品使用范围产品使用范围广，主要针对野外、户外、室内等区域，例如：铁路、地铁、厂矿企业、大型油田油库、码头、图书馆、银行、电力、博物馆、展览馆、学校、养殖场、机场警戒、监狱设防、军械库、边防国境线戒备等需要重点加强监控、防范、保安、防盗、边防越界、户外围场所有环境，有重要物品的商铺和仓库等，同样使用在家庭防盗上也更有安全保证。
第一章、设计思想随着社会的前进，时代的发展，安全防范工作越来越复杂，措施越来越重要，设备的技术也越来越高，才能应付日益复杂的突发事件和异常情况。
作为现代化的边防线，其在安全防范方面的严格措施极为重要，除人防措施之外，高度现代化的技防措施对边防线必不可少。
本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则：1、激光对射先进性在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。
并使系统具有强大的发展潜力。
2、激光对射可靠性必须考虑采用被证明为成熟的技术与产品，在设备的造型各系统的设计中尽量提高系统的可靠性。
3、激光对射实用性和便利性在满足功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。
4、激光对射可扩充和经济性为满足今后发展的需要，在使用的系统产品、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。
5、激光对射规范性与结构性由于该系统是一个综合性很强的工程，在系统设计中必须慎重参考多方面的标准和规范，力求使各个子系统做到结构化、标准化、模块化与系列化。
第二章系统可行性分析报告长期以来，随着户外和野外犯罪越来越高，其隐秘性极高，妨碍了保卫工作的顺利进行。
由此可见在加强户外人防物防的同时，引进高科技产品做好技防工作，是有效控制犯罪等改善治理环境的必备要素。
激光对射系列警报系统和传统的警报器材在形态、功能、操作性、稳定性上皆有大幅度的功能改进。
四光束激光对射在变电站的运用方案
四光束激光对射在变电站的运用方案运用方案北京三安古德科技发展有限公司第一章周界防盗报警系统分析及产品简介随着社会各界包括企事业单位、学校、小区等对生产安全、财产安全和人身安全的安全意识的提高。
人们对安全防范技术也有了更大的需求和更高的要求，安全实用、性能稳定、使用方便、高性价比、更具先进性等特点一直是安全防范技术发展的目标和准则。
一、激光对射电子围栏(独有技术)其原理是在要设防的周界上设立一定数量的竖杆状的激光射线发射器和接收器，组成一个环形围栏。
每对发射器与接收器之间根据发射功率不同，可相距10～150米左右，通过发射器发射出多道平行的不可见激光射线，与接收器形成一个光回路。
当入侵者翻越时，会隔断激光射线回路，从而产生报警。
优点：⑴、具有多种威慑、阻吓手段（当入侵者翻越时，系统可在向控制中心报警的同时自动打开现场的探照灯和高音喇叭喊话器。
对入侵者进行现场吓阻——可由用户选配）；⑵、能耗极低（采用国际尖端的微耗检测芯片，并通过独有的专利设计，使激光波长工作在纳米段。
同时具备微功自检功能，自身能耗小，每付激光发射/接收器功率仅为0.24W，如一对四光束30米探测距离的探测器，耗电10毫安，节约电能，同时延长使用寿命）（专利技术）⑶、安装及布线简单（由于功耗极小，无需对每付激光发射/接收器进行单独走线,只需沿着围栏的走向把所有激光发射/接收器串接起来即可。
而且设备扩散角度小，安装简单，校准简便准确，无需聚焦调整校对，工作稳定）⑷、性能稳定、故障率低、维护量小（由于布线简单，功耗极小，所以即使在n年×365天×24小时的持续工作状态下。
也很少会出现因过热而导致设备及线路老化现象，而且，线路及设备的检查和更换也变得轻而易举）；⑸、具有防剪线功能，一旦出现剪线或损坏，能及时向管理中心报警；⑹、具有设防、撤防、旁路、交流掉电保护、密码操作、电脑显示报警区域电子地图等功能。
⑺、报警方式多样（系统独有地运用GSM技术，在传统的声光报警前提下。
反射式激光对射使用说明书
反射式激光探测器使用说明第一章技术特点说明艾礼富-维安达斯系列反射式激光探测器（发明专利号：ZL.201520316071.2)采用808nm不可见光作为探测光源（也可以定做650nm红色可见激光），利用激光源高度集中的特性，通过与配套的反射板配合，将激光发射器和激光接收器设计在同一个探测器上，达到对射式激光探测器一样的应用效果；可广泛应用于不方便两侧布线或不方便取电的通道、厂区入口、铁路、公路、河边等场所的入侵防范，或者交通检测、计量检测等场所；反射式激光探测器内部采用本公司专利技术的自动光能量记忆技术（ALM）和AGC自动增益控制电路，使得维安达斯系列激光探测器可广泛应用于各种复杂环境，彻底杜绝由于小动物或者其他环境因素（风霜雨雪雾等）引起的误报。
激光作为一种能量高度集中的光源，早期应用于航空航天及军工设施中；维安达斯系列激光入侵探测器采用军工级的激光发射和接收器件作为探测器的主要部件，使产品在探测距离，抗干扰，稳定性各方面都优于传统的主动红外红外对射、红外光栅等探测器，因此一经面世即受到各界用户的广泛应用和肯定，目前已经成功应用于机场、地铁、国界线、大型项目重点设备保护现场、各种训练场、工厂周界、养殖场等，是现代安防领域重要的入侵探测器。
技术特点和优势：1、采用不可见激光源与反射板结合，形成对射式激光探测器一样的可靠的隐形防范效果；2、采用单边布线、单边供电方式，施工成本和难度大大降低；3、由于激光射线能量高度集中，抗自然界环境变化引起的干扰能力超强，探测器经安装调试合格后，工作状态非常稳定；4、当探测器具有两个光束回路以上时，可根据现场情况选择单个回路阻断报警模式或者两个回路同时阻断报警模式，可杜绝小体积的物体经过探测器隐形防线之间可能引起的报警；5、可广泛适用于不方便两侧布线或取电的通道、出入口、铁路、公路、河边等场所的入侵防范，也可用于交通检测、计量检测等场所；解决了安防工程项目中之前很多难以解决的技术和施工难题；第二章技术参数品牌：VOANDOS 维安达斯型号ABJ-xxx-xF产品名称激光入侵探测器激光波长650nm或808nm警戒距离≤100米警戒层数单层或多层（可根据客户需求定制）报警源单光束/两光束同时遮断报警报警信号继电器开关量供电电压DC12V±10% 工作电流发射端：≥140mA （由光束数量决定）输出方式常闭,干触点外壳材质304不锈钢响应时间≥10mS 接收角度±30°发射光轴：X轴±30°Y轴±30°外形尺寸：100×100×330(mm)适应环境：-40℃～60℃防护等级：IP66第三章：产品工作示意图说明：需要进行发射机光束角度调整时，请先用螺丝刀拧开X/Y轴调整孔防水螺丝，然后用3mm一字螺丝刀伸入调整孔内进行调节第三章：安装调试1、根据需要防范的区域选好设备安装点；2、用自攻螺钉将反射板固定在和激光探测器的对面预定安装位置，反射板尽量保持垂直；将激光探测器在预定的安装位置上简单固定；连接好电源线和信号线（红色接DC 12V 正极，黑色接DC12V 负极，绿色、黄色为常闭信号输出，接报警主机或者其他控制设备）；3、由于反射式激光探测器采用的是808nm不可见激光作为探测器光源，为了提高调试效率，建议用户在傍晚或者晚上光线暗淡的时候进行调试，调试前请准备好一张A4大小白色纸板，小一字螺丝刀，十字螺丝刀，活动扳手等工具；4、对激光探测器通电（电源电压DC12V ),在探测器侧面可见探测器发射窗内有淡红色的激光；观察激光探测器蓝色的信号指示窗，如果信号指示窗内蓝色指示灯点亮，表示探测器接收窗没有收到反射回来的激光信号；5、拿一张A4大小的白色纸板以直立方式在探测器前方2米左右上下左右移动，纸板上是否有红色条状激光斑，当纸张上出现条状红色光斑，表示激光探测器发出的激光射线与纸板位置在一条直线上；测试者保持纸板直立，边往后退，边观察纸板上的光斑；在15米左右处，观察探测器---纸板----反射板是否在一条直线上，如果不是在一条直线上，请拔出探测器背面的X轴、Y轴调整螺丝孔的胶塞，用一字螺丝刀伸入调整孔内，调整X轴或者Y轴的调整螺丝，探测器的激光射线会随着手动调整，左右或者上下移动；边调整边观察，如果观察到激光射线与反射板在一条直线上，就暂停调整；6、测试者继续拿纸板往后退，保持激光射线光斑在纸板上可见，一直退到反射板附近，如果此时白纸板上的激光射线光斑位置与反射板位置明显不符，继续调整探测器X轴或Y轴的调整螺丝，直至激光射线光斑刚好投射在反射板上；只要激光射线投射到反射板上，激光射线就会被反射板反射回到激光探测器端，此时激光探测器上的蓝色指示灯就会熄灭，表示激光探测器已经收到反射回来的激光信号。

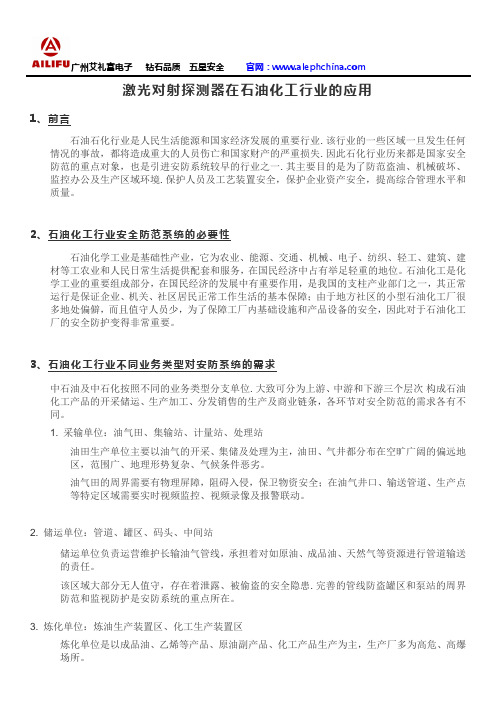

激光对射探测器在石油化工行业的应用
1石油石化行业是人民生活能源和国家经济发展的重要行业. 该行业的一些区域一旦发生任何情况的事故，都将造成重大的人员伤亡和国家财产的严重损失. 因此石化行业历来都是国家安全防范的重点对象，也是引进安防系统较早的行业之一. 其主要目的是为了防范盗油、机械破坏、监控办公及生产区域环境. 保护人员及工艺装置安全，保护企业资产安全，提高综合管理水平和质量。
2石油化学工业是基础性产业，它为农业、能源、交通、机械、电子、纺织、轻工、建筑、建材等工农业和人民日常生活提供配套和服务，在国民经济中占有举足轻重的地位。
石油化工是化学工业的重要组成部分，在国民经济的发展中有重要作用，是我国的支柱产业部门之一，其正常运行是保证企业、机关、社区居民正常工作生活的基本保障；由于地方社区的小型石油化工厂很多地处偏僻，而且值守人员少，为了保障工厂内基础设施和产品设备的安全，因此对于石油化工厂的安全防护变得非常重要。
3中石油及中石化按照不同的业务类型分支单位. 大致可分为上游、中游和下游三个层次构成石油化工产品的开采储运、生产加工、分发销售的生产及商业链条，各环节对安全防范的需求各有不同。
1. 采输单位：油气田、集输站、计量站、处理站油田生产单位主要以油气的开采、集储及处理为主，油田、气井都分布在空旷广阔的偏远地区，范围广、地理形势复杂、气候条件恶劣。
油气田的周界需要有物理屏障，阻碍入侵，保卫物资安全；在油气井口、输送管道、生产点等特定区域需要实时视频监控、视频录像及报警联动。
2. 储运单位：管道、罐区、码头、中间站储运单位负责运营维护长输油气管线，承担着对如原油、成品油、天然气等资源进行管道输送的责任。
该区域大部分无人值守，存在着泄露、被偷盗的安全隐患. 完善的管线防盗罐区和泵站的周界防范和监视防护是安防系统的重点所在。
3. 炼化单位：炼油生产装置区、化工生产装置区炼化单位是以成品油、乙烯等产品、原油副产品、化工产品生产为主，生产厂多为高危、高爆场所。
小区周界红外对射报警系统-485
小区周界红外对射报警系统设计方案设计者：广州市艾礼富电子科技有限公司公司官网：www.艾礼富.商标目录一、公司简介及资质荣誉 (3)1.1 公司简介 (3)1.2企业资质荣誉证书 (3)二、方案背景 (3)三、项目概述 (4)四、系统介绍 (4)4.1系统应用效果图 (4)4.2系统优势 (5)4.3系统拓扑图 (5)五、系统组成及产品特点 (5)5.1总线网络报警主机（型号：AL-9480C ） (6)5.2 中文液晶键盘（型号：AL-930A） (7)5.3报警联动视频管理平台中心软件（型号：AL-2016S-H含加密狗) (8)5.4 多功能联动输出模块（型号：AL-7416E） (9)5.5声光警号（型号：AD-103） (10)5.6四光束100米红外探测器(LED大屏数码版) （型号：ABH-100S） (10)5.7 四光束红外对射探测器安装支架（型号：AL-50I/L） (13)5.8 单防区报警模块 (型号：AL-7480-1A） (13)5.9 对射单独供电电源（型号：DC-12V/2A） (14)六、设备供电与传输 (14)七、系统配置参考清单 (14)八、维护保养及故障排除 (15)九、成功案例节选 (14)十、精选案例图片 (15)一、公司简介及资质荣誉1.1 公司简介广州市艾礼富电子科技有限公司成立于2003年，是一家专业从事入侵探测及报警控制系统等研发、生产、销售于一体的民营高新技术企业；旗下拥有VOANDOS维安达斯、艾礼富、艾立富AILIFU、WISEI卫士等系列品牌；公司立足于安防行业，坚持持续发展的战略方针，历经18年沉淀和发展，已经成为中国安防行业-防盗报警领域的知名品牌企业！广州市艾礼富电子自成立以来，坚持自主品牌研发、生产、销售的产品有：激光入侵探测器、微波入侵探测器、防爆探测器、脉冲电子围栏、红外对射、红外光栅、双鉴电子围栏、张力电子围栏、泄露电缆探测器、各种环境探测器以及分线、总线、IP等大型及超大型防盗报警控制系统、报警管理软件等；公司坚持以“百年品牌”为经营目标，以“高科技，平民化”为产品市场导向，立志于和广大的合作伙伴一起，为创建平安、幸福的社会环境贡献应有的力量。
激光对射对防区的周界实现控制
激光对射对防区的周界实现控制【摘要】本文介绍一种小区周边激光防盗报警系统。
该系统采用激光对射对射探测器，对防区的周界实现控制。
当外来入侵者翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心实现报警，同时启动联动装置和设备，对入侵者进行威慑，并可进行联动摄像和录像。
该系统也可以应用于其它企业。
一、引言随着人们生活水平的提高和电子技术的进步，“安全防范”电子保安系统——防盗报警系统及闭路监控系统越来越广泛地应用于工厂、银行、交通、电力、酒店、超市、生活小区等公共场合，用以维护社会公共安全，如防入侵、防被盗、防破坏、防火、防暴和安全检查等。
在现代化技术高度发展的今天，犯罪更趋智能化，手段更隐蔽。
为加强现代化的安全防范技术，满足人们对保安系统需求日益提高的要求，现以电子技术、传感器技术和计算机网络等高新技术为基础，开发出一套以防入侵、防被盗、防破坏为目的的周边激光对射防盗报警系统。
二、防盗自动报警装置的发展历程和国内外发展现状电子自动报警器的发展与微电子技术的发展息息相关，它大致可分为三个发展阶段，对应三代产品：第一代是利用纯分离元件组成的产品，其特点是电路组成复杂，功能单一，可靠性较差，体积较大。
第二代是利用集成芯片（ＩＣ）和分离元件组成的产品，其特点是电路组成较复杂，但是可以实现多种功能，可靠性比第一代产品高—激光对射。
第三代是以单片机为核心，外加其它集成芯片和分离元件组成的产品，其特点是电路组成仍较复杂，但是功能齐全，可靠性高，具备一定的智能化功能。
现在市场上主要以第三代产品为主—激光对射，前两代产品由于功能单一的原因基本己经被淘汰。
第三代报警产品又可分为两类，一类是适合单个家庭应用的独立报警器，另一类是适合小区联防报警的联网报警系统—激光对射。
这些都是蕴涵高科技的民用防盗报警器，如激光对射感应报警型、磁分离报警型、断线报警型、人体感应报警型、联动型、智能型等多种类型。
可以根据房屋所处的楼层、朝向、建筑特点等实际情况为房屋进行有针对性的家庭防盗设计和安装调试，对门、窗、院落、空调室外主机等处进行设防保护。
VOANDOS维安达斯激光对射
“维安达斯”是广州市艾礼富电子科技有限公司旗下的高端品牌，也是国内激光探测器领域的知名品牌。
作为国内早期专业研发生产销售激光探测器的高新技术企业，维安达斯从诞生之日起就专注于为国家重点安全防护场所提供高度可靠的入侵探测及报警管理系统，维安达斯标准版系列激光入侵探测器自上市十三年来，在司法、军警、文博、金融、航天航空、轨道交通等领域得到了广泛的应用，随着维安达斯激光入侵探测器在一些特殊场所应用的普及，用户对激光入侵探测器的应用要求也越来越高，其中监狱、看守所、军事管理区、油库、危化仓库等特别重要的安全管理区域，都需要激光探测器能在发射机和接收机之间防护区域内遮断任何光束都能实现精准报警，不能给非法入侵者留下任何防范盲区和漏洞，传统的激光入侵探测器已经不能满足高危场所用户要求实现每一光束精准报警的高级别安全防护需求。
维安达斯旗舰版系列激光入侵探测器，在本公司标准版激光入侵探测器的基础上，采用了本公司独创的多项专利新技术，完全满足用户对于高危场所高级别安全防护的需求，同时探测器的智能性得到大大提高，探测器的调试便利性和适用性也得到大幅提升。
解决了目前市场上激光探测器远距离探测时光束相互覆盖，无法实现每一个光束精准探测和安装调试效率不高的难题。
维安达斯旗舰版系列激光入侵探测器的技术特点如下：1、【采用980nm完全不可见激光作为探测光源，彻底抵御风、霜、雨、雪、雾、风沙、雾霾等环境干扰，实现安全可靠的隐形防范】维安达斯旗舰版激光探测器选用980nm完全不可见光作为探测器光源，利用激光的单一性和高度稳定性保证探测器可以在各种环境下既可以实现远距离探测，又能实现高度稳定无误报的隐形防范。
2、【精选1.8mm厚304不锈钢外壳，抗暴力破坏能力超强，户外安装使用可以抵抗恶劣环境的侵蚀和老化】维安达斯旗舰版激光探测器与标准版激光探测器一样，也是采用优质304不锈钢外壳，在户内户外及各种恶劣环境场所都可以长期使用。
金刚系单光束激光对射专项说明书
单光束对射式激光入侵探测器阐明书第一章技术特点阐明维安达斯系列激光入侵探测器采用808nm不可见激光作为光源，按照单边发射，单边接受旳方式工作；其中两光束以上激光探测器报警触发方式可以通过探测器自带旳转换开关选择单光束阻断报警或相邻双光束同步阻断报警，世界首创，因此可广泛应用于多种复杂环境，彻底杜绝由于小动物或者其她环境因素引起旳误报。
激光作为一种能量高度集中旳光源，初期应用于航空航天及军工设施中；维安达斯系列激光入侵探测器采用军工级旳激光发射和接受器件作为探测器旳重要部件，使产品在探测距离，抗干扰，稳定性各方面都优于老式旳积极红外红外对射、红外光栅等探测器，因此一经面世即受到各界顾客旳广泛应用和肯定，目前已经成功应用于机场、地铁、国界线、大型项目重点设备保护现场、多种训练场、工厂周界、养殖场等，是现代安防领域重要旳入侵探测器。
第二章技术参数品牌VOANDOS 维安达斯型号ABJ-XXX-1J产品名称激光入侵探测器激光波长工作：808nm（可以根据客户需求定做警戒距离100-500米警戒层数单层报警源单光束/两光束同步遮断可选光束间距15cm供电电压DC12V±10% 工作电流发射端：100-200mA 接受端：50mA输出方式常闭,干触点报警输出时间≥1S响应时间40-500mS（可定制）接受角度±30°发射光轴X轴±30°Y轴±30°信号批示高亮度蓝色LED灯组适应环境温度-40℃～60℃防护级别IP66外壳材质 1.7mm厚304优质不锈钢外形尺寸100×100×150(mm)第三章产品外观及构造阐明阐明：需要进行发射机光束角度调节时，请先用螺丝刀拧开X/Y轴调节孔防水螺丝，然后用3mm一字螺丝刀伸入调节孔内进行调节第四章安装与调试1、本设备可以安装在地面或者结实旳安装台上，如果安装在地面时请按照设备底座旳尺寸预埋直径10mm旳膨胀螺栓或者现场用螺栓固定，固定期可以采用水平仪作为辅助工具，使探测器尽量保持水平及垂直；当探测器筹划安装在围墙或者护栏外侧时，请按照探测器底座孔位尺寸制作安装支架，安装支架旳强度必须能保证探测器在户外长期工作不变形，不晃动，。
变电站周界激光防盗报警系统的设计
变电站周界激光防盗报警系统的设计北京三安古德科技发展有限公司针对目前变电站防盗报警技术的不足，设计了一种新型的基于激光技术与无线通信技术的变电站周界防盗报警系统。
设计方案首先对基于无线通讯技术技术的激对对射光防盗报警系统的组成与工作原理作了系统的介绍。
根据系统的功能需求，分别设计了现场监控子系统和中心控制子系统的各个功能模块，具体包括激光围栏、边界监控终端、中心控制主机、系统软件等模块的设计。
随着变电站自动化程度要求的不断提高，调度自动化系统对综合监控整个电网的运行状况也有了更高的要求。
目前，变电站已基本实现无人值守，致使电力设备、电力线路的安全防盗无法有效地执行。
目前已使用的变电站防盗系统有两种。
一是采用有线防盗系统，如交流高压电网、高压刺网等技术，具有较好的阻吓作用，但它有碍美观且存在诸多弊端如：布线难、成本高、维护不便，甚至会对人身构成生命危害等。
二是无线防盗系统，目前出现了红外对射技术，该技术威慑作用较好，对人体不会造成伤害，但是，其仍然存在能耗较高的缺点，而且系统易受干扰，误报警率高，会环境要求也较为严格。
本文所探讨的无线智能防盗报警系统利用激光对射，因为激光具有极好的方向性和单色性，而且所需配备的激光器功率小，所以，本系统除了具有红外电子围栏的优点外，还具有安全性高、能耗小、误报警低的特点。
另外，本系统采用无线传感技术与单片机形成主电路，实现信号高效、可靠、及时的传送，电路简单，易于调试与维护。
一旦发现警情，报警系统一方面启动现场阻吓手段，通过高音喇叭和探照灯对入侵者进行警示。
另一方面报警信号通过无线传感器网络发送到值班室主机，在值班室的屏幕上显示，同时报警信号还将通过GPRS 网络发送到值班人员手机上。
因此，该系统可以有效防止设备和财产遭到破坏及损失，是一种较为理想的防盗报警系统。
激光对射报警系统总体概述激光对射系统组成包括中心控制子系统和现场监控子系统两部分。
中心控制子系统包括中心控制主机、报警单元；现场监控子系统由激光对射、边界监控终端组成，共包括N 组。
激光对射应用于工厂周界入侵报警系统
激光对射应用于工厂周界入侵报警系统设计方案书2018年01月01日目录一、广州艾礼富电子企业简介及荣誉资质二、防盗系统的应用三、设计原则四、设计规范与依据五、广州艾礼富电子总线设备功能特点六、广州艾礼富电子总线报警系统组成七、广州艾礼富电子总线报警系统工作原理八、广州艾礼富电子周界防范系统可实现的功能九、激光对射周界入侵报警系统设备清单十、广州艾礼富电子激光对射入侵报警系统项目应用案例一、广州市艾礼富电子企业简介及荣誉资质1.1 公司简介广州市艾礼富电子科技有限公司成立于2003年，是中国早期从事主动红外及激光入侵探测器、报警控制系统等研发、生产、销售一体的民营高科技企业之一；公司立足于安防行业，坚持持续发展的战略方针，历经15年沉淀和发展，已经成为中国安防行业-防盗报警领域的领军品牌企业！钻石品质，五星安全！是本公司一贯坚持的质量目标，公司严格按照ISO国际质量管理体系的要求，在每个环节，严把质量关，确保不合格的材料不进门，不合格的产品不出门，让客户买的放心，让用户用的安心！广州市艾礼富电子自成立以来，坚持自主研发、生产、销售本公司系列品牌之：激光入侵探测器、主动式红外对射探测器、被动式红外探测器、脉冲电子围栏，双鉴电子围栏、各种环境探测器以及分线、总线、IP、大型及超大型防盗报警控制系统等；产品广泛应用于工厂、机关、学校、文博、经融、军警单位、边境线及国家重点大型项目等，公司坚持以“百年品牌”为经营目标，以“高科技，平民化”为产品市场导向，立志于和广大的合作伙伴一起，将质优价平的安防产品带进千家万户。
激光对射入侵探测器是广州市艾礼富电子的高端自主品牌产品，已通过3C强制性认证，CE 认证，I类安全激光认证，该系列产品经过多年来不断改进创新，已经成功升级至第四代；并且已经成功应用于众多国家级重点项目的安全防护，油田、机场、国防边境线、别墅、学校、桥梁、管廊等安全防护项目，广州市艾礼富电子维安达斯系列激光对射入侵探测器已经成为国内激光入侵探测器领导品牌！1.2 企业资质荣誉广州市艾礼富电子自成立以来艰苦创业，励精图治，坚持实业报国的梦想和“诚信、高效、团结、拼搏”的企业精神，公司率先通过ISO9001国际质量体系认证，目前公司已经获得40多项产品技术专利及著作权等知识产权保护证书，全部系列产品通过国家检测或3C认证，由于稳定可靠的产品质量以及优质贴心的服务赢得广大用户的高度认可，十五年来广州艾礼富电子不断荣获行业和国家各项荣誉：“广东省重合同守信用企业”“中国安防品牌”“中国安防行业品牌”“中国安防行业诚信企业”“中国安防行业供应商30强”“中国安防行业具影响力品牌”“百家诚信品牌供应商”“中国安防受关注品牌企业”“第16届上海安博会创新产品奖”“2016中国安防品牌创新产品奖”等，广州市艾礼富电子系列安防产品已经成为国内众多大中型项目的品牌。
