安全交底室内给水系统
水电安装安全技术交底
水电安装安全技术交底水电安装安全技术交底为了确保施工用电及装修后用电的安全美观，便于维修，电工施工必须持证上岗，并遵守以下规范：一、电工施工前准备：1.应先观察原电路是否有漏电保护器，能负荷多大功率。
2.先找到电话线、网线的入户接线盒，且检查电话线有几个回路，是否完整连通。
3.如果改动不大，检测原有电路是否畅通。
二、施工现场临时用电规范：1.必须持有劳动部门颁发的电工证的电工才能上岗作业，无证工人布线必须在有电工证的工人现场指导下作业。
2.在施工现场作业应集中精力，时时想到安全，处处注意安全，严格按操作规程进行施工，严禁酒后违章作业。
3.施工现场用火焊接、切割必须有防火措施，火焰与带电部分距离不得小于1.5米。
4.施工现场用电必须遵守以下规定：工地必须有临时配电箱，从插座取电，必须使用插头，严禁其他方法取电。
如发现用电工具不使用电缆作导线的，当场没收并罚款100元。
开关箱内必须有漏电保护器（指临时配电箱）。
照明灯与易燃易爆品之间必须保持一定距离，不允许太阳灯、高温灯直接对油漆面照射。
施工现场临时用电照明的线必须安全、牢固、防水。
三、PVC线管布线应注意以下规定：1.管道：PVC管道必须要弹线，使用切割机开槽，开槽深度为管下去要1－1.5公分砂浆保护层。
PVC管道地面如不开槽，先弹地面直线再沿墨线固定管道。
86暗盒之间距离要在0.8－1公分之间，厨、卫墙面要留贴砖厚度。
PCC外壁的阻燃标记及制造厂标应向外。
2.管道连结：管与管之间套管内必须涂刷专用胶水。
管与暗盒连结必须要锁头和锁母。
砂浆补线管应先浇水，再用纯水泥砂浆进行修补，不得比原墙面高。
不得使用三通弯头，分线必须用分线盒，弯管用弹簧弯。
地面不开槽走管，必须固定好管，要做到美观。
墙面走管禁止斜道，必须横平竖直（包括给水）。
3.管内穿线及配线，及面板安装：导线再管内严禁接头，接头应在接线盒内，严禁强弱电走一根管。
导线必须分色：红色为火线，蓝或绿为零线，双色为地线，白色为控制线。

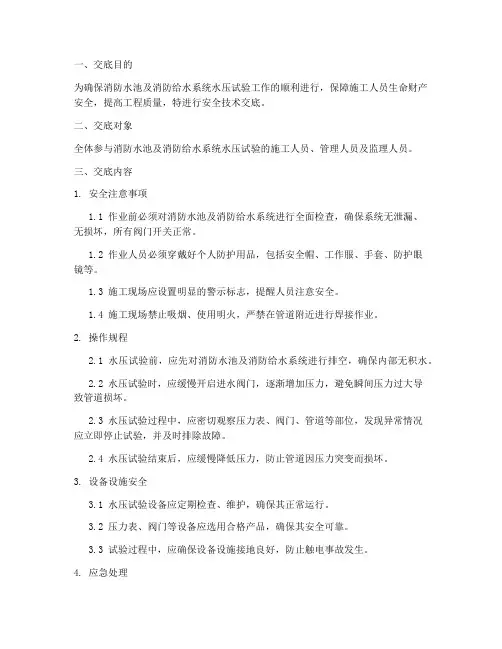

消防水压试验安全技术交底模板
一、交底目的为确保消防水池及消防给水系统水压试验工作的顺利进行，保障施工人员生命财产安全，提高工程质量，特进行安全技术交底。
二、交底对象全体参与消防水池及消防给水系统水压试验的施工人员、管理人员及监理人员。
三、交底内容1. 安全注意事项1.1 作业前必须对消防水池及消防给水系统进行全面检查，确保系统无泄漏、无损坏，所有阀门开关正常。
1.2 作业人员必须穿戴好个人防护用品，包括安全帽、工作服、手套、防护眼镜等。
1.3 施工现场应设置明显的警示标志，提醒人员注意安全。
1.4 施工现场禁止吸烟、使用明火，严禁在管道附近进行焊接作业。
2. 操作规程2.1 水压试验前，应先对消防水池及消防给水系统进行排空，确保内部无积水。
2.2 水压试验时，应缓慢开启进水阀门，逐渐增加压力，避免瞬间压力过大导致管道损坏。
2.3 水压试验过程中，应密切观察压力表、阀门、管道等部位，发现异常情况应立即停止试验，并及时排除故障。
2.4 水压试验结束后，应缓慢降低压力，防止管道因压力突变而损坏。
3. 设备设施安全3.1 水压试验设备应定期检查、维护，确保其正常运行。
3.2 压力表、阀门等设备应选用合格产品，确保其安全可靠。
3.3 试验过程中，应确保设备设施接地良好，防止触电事故发生。
4. 应急处理4.1 如发现管道泄漏、破裂等情况，应立即停止试验，关闭相关阀门，切断水源。
4.2 如发生人员受伤，应立即进行现场急救，并拨打急救电话。
4.3 如发生火灾，应立即使用灭火器进行灭火，并拨打火警电话。
四、交底要求1. 施工单位应将本安全技术交底文件发放至每位施工人员。
2. 施工人员应认真阅读并理解安全技术交底内容，掌握安全操作规程。
3. 施工过程中，应严格执行安全技术交底内容，确保施工安全。
4. 监理单位应加强对施工过程的监督检查，确保施工安全。
五、附则本安全技术交底模板仅供参考，具体操作应根据实际情况进行调整。
施工过程中，如遇特殊情况，应及时报告并采取相应措施。
给排水及消防管道安装技术交底
给排水及消防管道安装技术交底一、引言本文主要介绍给排水及消防管道的安装技术交底。
给排水管道和消防管道在建筑工程中起到极为重要的作用，直接关系房屋的水电气通。
如何正确、安全地进行安装，对于确保房屋的功能和质量有着非常重要的意义。
二、给排水管道的安装1. 给排水管道的类型给排水管道主要包括自来水管道、污水管道、雨水管道、通风管道等。
•自来水管道是供给住宅、商业和工业等场所生活、消防用水的管道。
•污水管道是用于排放住宅、商业和工业等场所的生活、排污等废水的管道。
•雨水管道则用来排放各种建筑物内、外流出的雨水。
•通风管道则是对于排气排烟及保持空气换气功能的生态管道。
2. 给排水管道的材质给排水管道的主要材质有钢、铸铁、水泥、PE、PPR管等。
其中，钢管具有耐高温、高压、高强度的特点，适用于大型建筑物中的水力系统；铸铁管的耐腐蚀和强度较好，常用于地下排水系统；水泥管的防渗漏性能好，适用于地下排水管道；PE 管的密度小、强度高、耐腐蚀性好，适用于各种外部管道；PPR管则是保温性能好，且使用寿命长。
3. 给排水管道的安装步骤(1)管道的预制首先要根据图纸确定好管道的安装位置，并根据需要对管道进行预制，确定好管道的管径和数量，并按照设计规范进行加工和制造。
(2)管道吊装在实际施工过程中，管道的吊装通常是使用吊车进行的，要注意根据需要进行操作，并确定好吊装的高度和角度。
(3)管道安装管道的安装具体流程分为：连接管道、安装支架、安装连接件、连接阀门、减震消声等。
过程中要注意对于连接金属材料的管道，需要进行加固以保证牢固度。
(4)管道测试针对于安装完成的管道，还需要进行压力测试以及漏水测试，以保证管道能够正常运行和排放废水等功能性能。
三、消防管道的安装1. 消防管道的类型消防管道按照不同的应用领域被分为室内消防管和室外消防管。
室内消防管主要是供应室内用于灭火的管路，一般较为隐蔽且安全性较高。
而室外消防管则是在建筑物周边或室外的各种固定施工位置，用来供应给消防车辆使用以便于迅速拉开水帘灭火。
建筑给排水技术交底
技术、质量交底记录
C2—03
工程名称
编号
C2-０3-0０1
交底项目
管道安装—1
交底日期
交底内容
采暖管道焊接安装
文字说明或附图：
1，焊工进行焊接工作时必须有防风雨措施。
2，管道对口偏差不得大于2mm.
3，焊缝应有加强面高度和遮盖面宽度：（见表)：
项次
管壁厚
加强面高度
遮盖面宽度
1
无坡口
荣耀商城住宅小区地下室工程
编号
C２－03—00８
交底项目
地面辐射采暖
交底日期
2008年7月2日
交底内容
分水器安装及地热盘管铺设
文字说明或附图：
1、分水器前的供水管道上必须装设过滤器.
2、分水器上必须设置手动或自动排气阀。
3、分水器安装完成后,其阀门开关高度应高出装饰后地面３00ｍｍ—500mm。
4、与分水器连接的供、回水管上必须设置专用阀门.
18、给水管（包括冷、热水)经过采暖房间或环境温度有可能结露的场所必须采取防结露措施。
接受人：交底人:
技术、质量交底记录
C2—03
工程名称
荣耀商城住宅小区地下室工程
编号
C２-03-00５
交底项目
支、吊、托架安装
交底日期
2008年7月2日
交底内容
支、吊、托架安装
文字说明或附图：
1，支架的作用是支撑管道，并限制管道的变形和位移。
接受人：交底人:
公称直径（mm）
15
20
25
32
40
50
70
80
100
支架最大间距
（m）

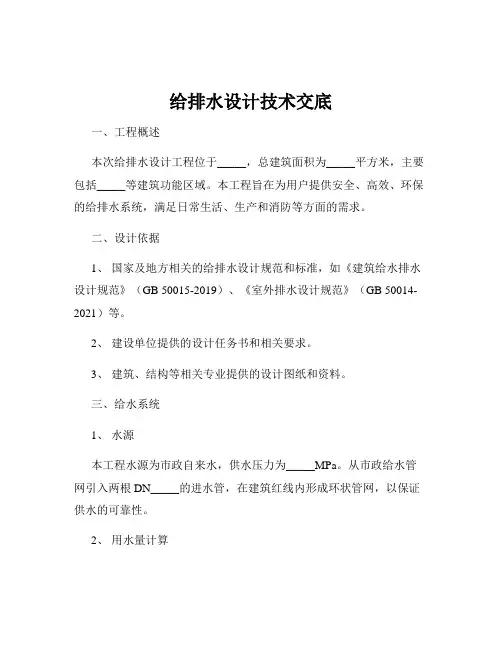

给排水设计技术交底
给排水设计技术交底一、工程概述本次给排水设计工程位于_____，总建筑面积为_____平方米，主要包括_____等建筑功能区域。
本工程旨在为用户提供安全、高效、环保的给排水系统，满足日常生活、生产和消防等方面的需求。
二、设计依据1、国家及地方相关的给排水设计规范和标准，如《建筑给水排水设计规范》（GB 50015-2019）、《室外排水设计规范》（GB 50014-2021）等。
2、建设单位提供的设计任务书和相关要求。
3、建筑、结构等相关专业提供的设计图纸和资料。
三、给水系统1、水源本工程水源为市政自来水，供水压力为_____MPa。
从市政给水管网引入两根DN_____的进水管，在建筑红线内形成环状管网，以保证供水的可靠性。
2、用水量计算根据建筑的使用功能和人数，计算出生活用水量、生产用水量、绿化用水量和未预见用水量等，总用水量为_____m³/d。
3、供水方式（1）低区（1-＿____层）采用市政管网直接供水。
（2）中区（＿_________层）和高区（＿____层及以上）采用变频调速供水设备加压供水。
4、管材及阀门室内给水管材采用_____，室外给水管材采用_____。
阀门选用_____，并根据不同的位置和功能设置相应的阀门类型和规格。
四、排水系统1、排水体制本工程采用雨污分流制排水系统。
雨水单独收集排放，污水经处理达标后排入市政污水管网。
2、污水系统（1）生活污水排放量按生活用水量的_____%计算，为_____m³/d。
（2）室内污水排水采用_____排水方式，污水立管管径为_____。
（3）污水经化粪池处理后，排入市政污水管网。
3、雨水系统（1）雨水设计重现期为_____年，降雨历时为_____分钟。
（2）屋面雨水采用_____排水方式，室外雨水管管径为_____。
4、管材及检查井室内排水管材采用_____，室外排水管材采用_____。
检查井采用_____，并按照规范要求设置间距和深度。

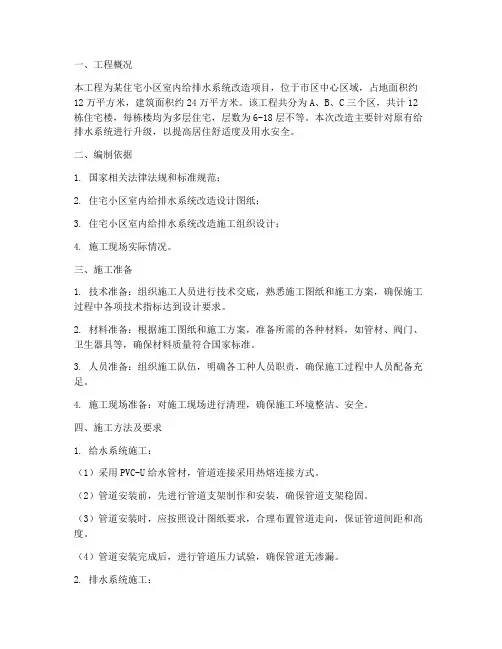

室内给排水专项施工方案
一、工程概况本工程为某住宅小区室内给排水系统改造项目，位于市区中心区域，占地面积约12万平方米，建筑面积约24万平方米。
该工程共分为A、B、C三个区，共计12栋住宅楼，每栋楼均为多层住宅，层数为6-18层不等。
本次改造主要针对原有给排水系统进行升级，以提高居住舒适度及用水安全。
二、编制依据1. 国家相关法律法规和标准规范；2. 住宅小区室内给排水系统改造设计图纸；3. 住宅小区室内给排水系统改造施工组织设计；4. 施工现场实际情况。
三、施工准备1. 技术准备：组织施工人员进行技术交底，熟悉施工图纸和施工方案，确保施工过程中各项技术指标达到设计要求。
2. 材料准备：根据施工图纸和施工方案，准备所需的各种材料，如管材、阀门、卫生器具等，确保材料质量符合国家标准。
3. 人员准备：组织施工队伍，明确各工种人员职责，确保施工过程中人员配备充足。
4. 施工现场准备：对施工现场进行清理，确保施工环境整洁、安全。
四、施工方法及要求1. 给水系统施工：（1）采用PVC-U给水管材，管道连接采用热熔连接方式。
（2）管道安装前，先进行管道支架制作和安装，确保管道支架稳固。
（3）管道安装时，应按照设计图纸要求，合理布置管道走向，保证管道间距和高度。
（4）管道安装完成后，进行管道压力试验，确保管道无渗漏。
2. 排水系统施工：（1）采用PVC-U排水管材，管道连接采用承插连接方式。
（2）管道安装前，先进行管道支架制作和安装，确保管道支架稳固。
（3）管道安装时，应按照设计图纸要求，合理布置管道走向，保证管道间距和高度。
（4）管道安装完成后，进行管道通球试验，确保管道无堵塞。
3. 卫生器具安装：（1）卫生器具安装前，先进行设备验收，确保设备质量符合要求。
（2）卫生器具安装时，按照设计图纸要求，合理布置卫生器具位置。
（3）卫生器具安装完成后，进行试水试验，确保卫生器具无渗漏。
五、施工进度安排1. 施工前期准备（1周）2. 给水系统施工（2周）3. 排水系统施工（2周）4. 卫生器具安装（1周）5. 系统调试与验收（1周）六、安全文明施工1. 施工现场应设置安全警示标志，确保施工安全。
给排水设计技术交底
给排水设计技术交底一、工程概述本工程为_____，总建筑面积为_____平方米，地上_____层，地下_____层。
主要功能包括_____等。
给排水系统包括生活给水系统、生活排水系统、雨水系统和消防给水系统等。
二、生活给水系统1、水源本工程生活给水水源为市政自来水，从市政给水管网引入两根DN_____的给水管，在建筑红线内形成环状管网，供水压力为_____MPa。
2、用水量根据建筑功能和使用人数，经计算本工程最高日用水量为_____立方米/日，最大时用水量为_____立方米/时。
3、供水方式（1）低区（1-＿____层）：由市政给水管网直接供水。
（2）中区（＿____ ＿____层）：采用变频调速供水设备供水。
（3）高区（＿____层及以上）：采用屋顶水箱和变频调速供水设备联合供水。
4、管材及连接方式生活给水管采用_____管材，管径小于等于DN_____时采用螺纹连接，管径大于DN_____时采用沟槽式连接。
三、生活排水系统1、排水体制本工程采用雨污分流、污废合流的排水体制。
2、污水量污水量按生活给水量的_____%计算，最高日污水量为_____立方米/日。
3、排水系统（1）室内污水经排水立管收集后，排入室外污水检查井，经化粪池处理后排入市政污水管网。
（2）厨房排水经隔油池处理后排入室外污水管网。
（3）地下室排水采用潜污泵提升后排至室外雨水检查井。
4、管材及连接方式排水立管采用_____管材，排水横管采用_____管材，粘接连接。
四、雨水系统1、雨水设计重现期本工程雨水设计重现期为_____年。
2、雨水排水系统（1）屋面雨水采用重力流排水系统，经雨水斗和雨水立管收集后排至室外雨水检查井。
（2）室外地面雨水经雨水口收集后，排入雨水检查井，最终排入市政雨水管网。
3、管材及连接方式雨水管采用_____管材，管径小于等于DN_____时采用螺纹连接，管径大于DN_____时采用沟槽式连接。
五、消防给水系统1、消防水源本工程消防水源为市政自来水和消防水池。
安全技术交底(室内管网)
室内管网安全技术交底工程名称：交底时间：年月日分项工程部位作业内容交底人专职安全员班组负责人作业班组交底内容：一、强制执行性内容：1.进入施工现场必须戴好安全帽。
2.施工作业人员严禁酒后上岗，疲劳作业、带病作业。
3.施工人员必须遵守现场安全管理制度，不违章指挥、不违章作业;做到三不伤害:不伤害自己、不伤害别人、不被人伤害。
4. 机械必须设置防护装置，注意每台机械必须一机一闸并设漏电保护开关。
5.工作场所保持道路畅通，危险部位必须设置明显标志。
6.操作人员必须持证上岗。
熟识机械性能和操作规程。
7.施工现场严禁乱私拉电线。
8.检查天气预报情况是否清楚。
五级以上大风不得进行大型及重要的起重吊装工作，六级以上大风停止一切吊装工作；在雨雾天气不得进行设备、结构件的吊装。
9.检查夜晚施工是否有充足的照明并是否经有关部门的批准。
在吊装过程中因故必须中断施工时，要采取必要的安全措施，不得让吊装物悬空过夜。
10.检查指挥信号及信号传递系统是否符合要求。
二、针对性内容：（1）现场防火要求：施工人员进入施工现场不得吸烟。
电焊、气焊施工现场必须配置灭火器。
电焊、气焊施工作业前要将施工区域内杂物清理干净,电气焊作业必须持有动火证方可进行作业。
电气焊作业完成或下班时必须观察20分钟无可燃情况后方可撤离焊接现场。
焊条头应放在专用回收桶内,不得随意丢弃,以防火灾发生。
工具房、库房内及库房外10米严禁任何人吸烟或使用明火。
安全用电:1.各种电动机械设备，必须有漏电保安器、有效的安全接地和防雷装置,才能开动使用。
不懂电气和机械的人员，严禁使用机电设备。
2.现场所有用电设备及手动电动工具必须在三级箱上接线。
三级箱电源线长度不得大于30米。
电焊机一次、二次接线侧必须有保护罩,一次线长度不得大于５米,二次线长度不得大于3０米，否则不得使用。
二次线侧接头不得超过2个，焊把线接头应可靠连接并用胶带包裹好防止漏电情况发生。
所有机械设备必须将接地线接通良好。
给水管道安装与铺设安全技术交底
给水管道安装与铺设安全技术交底1. 施工过程中，临时中断作业应将管口两端临时封堵。
2. 排管应根据管道设计及其沿线变坡点、折点、附件等的位置结合现场环境状况安排管子，并放置稳固，挡掩牢固。
3. 钢管段较长使用多个三角架倒链等起重机具下管时，应由一个信号工统一指挥，同步作业，保持管段水平下落。
4. 在沟槽外排管时，场地应平坦、不积水，并应根据土质、槽深确定管子与沟槽边缘的距离，且不得小于1m，管子应挡掩牢固。
5. 使用手持电动砂轮机打磨管子坡口时，现场应划定作业区，非作业人员不得靠近。
使用坡口机作业中，不得俯身近视工件，严禁用手触摸坡口与擦拭铁屑；工件过长时，应加装辅助托架；检查坡口质量时务必停机、断电；刀排、刀具安装务必吻合、牢固。
6. 在沟槽上方架空排管时，应符合下列要求：（1）排管下方严禁有人。
（2）沟槽顶部宽度不宜大于2m。
（3）支承每根管子的横梁顶面高程应相同。
（4）排管用的横梁两端在沟槽上与土基的搭接长度，每侧不得小于80cm。
（5）排管所使用的横梁断面尺寸、长度、间距应经计算确定；严禁使用糟朽、劈裂、有疖疤的木材作横梁。
横梁安设后应检查，确认符合施工设计要求，并形成文件。
7. 使用三角架倒链吊装应符合下列要求：（1）三角架支搭应根据被吊装管子的质量进行受力验算，确认符合要求；三角架应立于坚实的地基上，支垫稳固，底脚宜呈等边三角形，支腿应用横杆连成整体，底脚处应加设垫板；三支腿顶部连接务必牢固。
（2）吊装过程中，管子下方严禁有人；暂停作业应将倒链降至地面或者平台等安全处；拆除三角架时，应先摘除倒链。
（3）人工移动三角架前应拆除倒链，移动时，务必由作业组长指挥，每支脚务必设人操纵，移动应平稳、步调一致。
（4）倒链安装应牢固，并符合下列要求：1) 吊物需暂时在空间停留时，务必将小链拴在大链上。
2) 使用前应检查吊架、吊钩、链条、轮轴、链盘等部件，确认完好。
3) 使用时应经常检查棘爪、棘爪弹簧与齿轮状况，确认制动有效。
规范 水
给排水及采暖工程施工技术交底一、室内给水系统1、管径小于或等于100mm镀锌钢管应采用螺纹连接，套丝扣破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌管与法兰的焊接处应二次镀锌。
2、冷、热水管道同时安装应符合下列规定：①上、下平行安装时热水管应在冷水管上方。
②垂直平行安装时热水管应在冷水管左侧。
3、给水水平管道应有2‰-5‰的坡度坡向泄水装置。
4、箱式消火栓的安装应符合下列规定：①栓口应朝外，并不应安装在门轴侧。
②栓口中心距箱侧面及箱底为140mm，距箱后内表面为100mm，允许偏差±5mm。
③栓口中心距地面为1.1m，允许偏差±20mm。
④消火栓箱体安装的垂直度允许偏差为3mm，并应注意门边不应遮栓口。
5、各种管道的支架间距滑动吊卡吊杆、吊环安下列数值制作.DN15- DN32:Φ8 DN80-DN100:Φ12 DN40-DN70:Φ10 DN125-DN150:Φ16固定吊卡吊杆、吊环安下列数值制作.DN15- DN32:Φ10 DN80-DN100:Φ16 DN40-DN70:Φ12 DN125-DN150:Φ18圆钢管卡:DN15- DN32:Φ8 DN40-DN80:Φ10 DN100-DN125:Φ12 DN150: Φ16扁钢管卡:DN15-DN80:-30*3DN100-DN150:-40*4吊杆穿钉:DN15-DN40:M8*40 DN50- DN80: M10*45DN100-DN125:M12*50 DN150:M16*607、管道支架采用角钢制作时，应割燕尾、钻孔，不应使用电气焊开孔。
8、塑料管采用角钢作支架,角钢与塑料管之间应加塑料垫片,U型环应套塑料软管.9、管道采用法兰连接时,应符合下列规定:①法兰应垂直于管子中心线,其表面应相互平行.②采暖和热水供应管的法兰衬垫,宜采用橡胶石棉垫;给排水管道的法兰衬垫,宜采用橡胶垫.③法兰的衬垫不得突入管内,其外圆到法兰螺栓孔为宜.④法兰中间不得放置斜面垫或几个衬垫.⑤连接法兰的螺栓,螺杆突出螺母长度不宜大于螺杆直径的1/2.10、洗衣机及淋浴预留头高度，如设计无要求，洗衣机为1米，淋浴为1.5米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
技术(安全)交底记录
鲁SN—004
工程名称 济宁吉安小区47-2#楼 施工单位
济宁兴鲁建筑公司
分项工程名称 室内给水系统 交底日期
2006年09月01日
交底内容：
一、施工工艺
（一）、室内给水管道工艺流程
引入管→底层（隐蔽）横、立干管→埋地给水管道水压试验及验收→楼板洞口找正→给水
横管、支管安装→管道支架安装→给水系统水压试验及验收→冲水消毒达标
（二）、施工过程质量控制
1、室内埋地管应在底层土建地坪施工前安装。
2、室内埋地管道安装至外墙外应不小于1m，管口应及时封堵。
3、管道安装宜按照先地下后地上、先大管径后小管径的顺序进行。
4、管道穿过楼板、屋面、应预留洞口或预埋套管，预留空洞尺寸应为管道外径加40㎜；
5、给水引入管与排水管排出管的水平净距离不得小于1m。室内给水与排水管道平行敷设时，
两管间的最小水平净距不得小于0.5m；交叉敷设时，垂直净距不得小于0.15m。给水管应铺
在排水管上面，若给水管必须铺在排水管下面时，给水管应加套管，其长度不得小于排水管管
径的3倍。
6、给水水平管道应有2‰～5‰坡度坡向泄水装置。
7、水表安装在便于检修、不受暴晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有
不小于8倍水表接口直径的直线管段。表外壳距墙面净距为10～30㎜；水表进水中心标高按
设计要求，允许偏差±10㎜。
（三）、给水管道及配件安装控制重点
1、室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种管道系统试验压力均
为工作压力的1.5倍，但不应小于0.6Mpa。一般分两次进行，地下在管道隐蔽前进行水压试
验，管道系统安装完毕后再进行水压试验。
2、水压试验时，给水系统应在实验压力下稳压1h，压力降不得超过0.05 Mpa，然后在工作
压力1.15倍状态下稳压2h，压力降不得超过0.03 Mpa，同时检查各连接处不得渗漏。并做
好试验记录。
3、给水系统交付使用前必须进行通水试验并做好记录。
4、生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样试验，符合国家《生
活引用水标准》后方可使用。
（四）、聚丙烯（PP-R）管道施工工艺
1、材料、工具
（1）建筑给水聚丙烯管材和管件，应有省级及以上质量检验部门的产品合格证和产品卫生检
验合格证明，并应有有关部门的产品推广许可证。
（2）管道热熔连接时，应采用专用配套的熔接管件和工具。熔接工具应安全可靠，操作简便，
并附有产品质量合格证书和使用说明书。
2
（3）管道采用法兰连接时，应采用专用的法兰连接件。
（4）管材和管件宜选用同一原料生产的产品。
2、施工条件
（1）施工图纸及其他技术文件齐全。
（2）管材管件必须符合设计要求，并附有产品说明书和质量合格证书。
（3）管道安装：室内明敷管道，宜在墙面粉刷层（饰面层）完毕后进行安装；室内暗敷的管
道，应在内墙面、楼地面施工前进行安装，安装暂停时，敞开的管口应临时封堵；管道安装时，
纵、横轴线不得扭曲，穿墙或穿楼板时，不宜强制校正管道；管道与其他金属管道平行敷设时，
管道之间应有不小于100㎜的净保护距离，且聚丙烯管道宜在金属管内侧；管道不得敷设在
热水管或蒸汽管的上方，且平面位置应错开；与其他管道交叉时，应采取相应的保护措施；管
道暗敷在地坪面层下时，应按设计图纸的要求准确定位；管道穿楼板时，应设置岗套管，钢管
应高出楼面50㎜；管道穿楼板、屋面，应采取严格的防水措施，且在管道安装前用线坠找出
固定支架位置，将固定支架安装牢固；在室内地下的管道敷设时应在土建回填土夯实后，再开
挖安装管道。埋地管道回填时，应用砂土或颗粒径不大于5㎜的土壤回填至管顶300㎜处进
行夯实。室内埋地管道的覆土厚度应小于300㎜。严禁将管道安装在松土上；管道出地坪处
应设置保护管，其高度应高出地坪100㎜；室外埋地引入管应敷设在冰冻线以下，一般覆土
厚度不应小于700㎜，并采取相应的保护措施。
（4）管道连接：同种材质的给水聚丙烯管材与管件应采用配套的专用热熔工具；与金属管道、
阀门及配水管件连接时，应采用带金属嵌件的聚丙烯过渡管件，该管件与聚丙烯管应采用热熔
连接，与金属管及配件应采用丝扣或法兰连接；暗敷在地坪面层下或墙体内的管道，不得采用
丝扣或法兰连接。
（5）管道热熔连接应符合下列规定：接通热熔专用工具电源，待其达到设定工作温度后，方
可操作；管道切割应使用专用的管剪或管道切割机，管道切割后的断面应去除毛边和毛刺，管
道的截面必须垂直于管轴线；熔接时，管材和管件的连接部位必须清洁、干燥、无油；刚熔好
的接头还可校正，但严禁旋转。
（6）支、吊架安装：PP-R安装时，必须按不同管径设置管卡或吊架，位置应正确，埋设要
牢固平整，管卡与管道接触应紧密，但不得损伤管道表面；采用金属管卡或支、吊架时，与管
道接触部分应加塑料或橡胶软垫。在金属管配件与聚丙烯管道连接接触部位，管卡应设在金属
配件一侧，并应采取防止接口松动的技术措施；敷设的管道设有伸缩接时，应按固定点要求安
装固定支架。
（7）PP-R水压试验设计无要求时，应符合以下规定：试验压力应为系统工作压力的1.5倍，
但不得小于0.6Mpa；热熔连接的管道，水压试验应在管道连接24h后进行；水压试验宜分
段进行，试验管段的总长度不宜超过500m；水压试验时宜从管道最低处缓慢向管道内充水，
应在管道最高处和管道末端排出管道内的空气，达到规定的试验压力时，应稳压1h,压力降不
得超过0.05Mpa，而后在工作压力1.15倍状态下，稳压2h，压力降不得超过0.03Mpa。
二、质量标准
1、主控项目
（1）隐蔽管道和给水、消防系统的水压试验结果，必须符合设计要求和规范规定。
（2）管道及管道支座严禁敷设在冻土和未经处理的松土上。
（3）冬季水压试验必须在零上5℃进行，水压试验完毕后必须用空压机将管道系统吹洗干净。
3
（4）给水管道系统竣工后或交付使用前，必须冲洗，冲洗时，打开每个配水点的水嘴，不得
留死角；系统最低点应设置泄水口，要控制泄水口的水质与系统进水水质相当位止，冲洗时水
流速度不宜小于2.0m/s.
（5）管道系统冲洗完毕后，应用含20～30mg/L游离氯的清水灌满管道进行消毒，含氯水
在管道中应静置24h以上。管道消毒后，在灌清水冲洗干净，经有关部门检验合格后，方可
交付使用。
2、一般项目
（1）管道支架及官座的安装；构造正确，埋设平整牢固，排列整齐，支架与管子接触应紧密。
（2）阀门安装；其型号、规格、水压试验应符合设计要求及规范规定；安装的位置、进出口
方向正确，连接牢固、紧密，启闭灵活，朝向合理，表面洁净。
（3）防腐和保温的管道；其采用的保温材料及结构应符合设计要求和规范规定，卷材与管道
以及各层卷材间粘贴牢固，表面平整，无皱折、空固、滑移和封口不严等缺陷。
（4）管道、箱类和金属支架涂漆；油漆的种类和涂刷遍数应符合设计要求；附着良好，无脱
皮、起皮和漏刷，油漆厚度均匀，色泽一直，无流淌及污染现象。
三、安全生产、现场文明施工
1、施工单位、项目部，应按照国标GB/T20326—2001《建设工程项目管理规范》第9章，
实施安全控制。工程项目必须贯彻过件的安全生产法律、法规、坚持“安全第一 、预防为主”
的方针。
2、未经安全教育的人员不得上岗工作，安全管理人员及特种作业人员，必须经安全培训合格
后持证上岗。
3、项目部技术负责人应对上岗人员进行书面安全技术交底，确保安全措施落实到实处。、
4、进入施工现场的人呀必须佩带安全帽，高处作业必须佩带安全带。在井道内作业，洞口处
必须悬挂醒目的警示牌。
5、使用电、气焊作业时，应先检查周围是否有易燃物，并在作业现场配备灭火设备，电焊机
应有可靠的漏电保护装置，氧气瓶和乙炔瓶的防止应稳固，两瓶之间的距离符合要求，中断施
工时应断电和关闭气聘阀。
6、PP—R管道连接应使用专用热熔或点荣工具，按照电器工具安全使用的规定操作，注意防
潮和避免污染。
7、施工现场不得有明火，严禁对给说聚丙牺等管道用明火煨弯。
8、施工中产生的垃圾，应及时清扫，运输时应要遮盖，防止扬尘。
9、现场食堂应使用节水型水龙头。并应设置倾倒剩饭菜的带盖垃圾桶。生活污水应排放到指
定位置，管道各种实验用水应考虑二次利用，不得随意流淌。
项目专业技术负责人： 交底人： 接受人：
山东省建设工程质量监督总站监制
