沸腾制粒机的故障树分析论文讲解
饲料颗粒机异常震动、噪音大、温度高分析

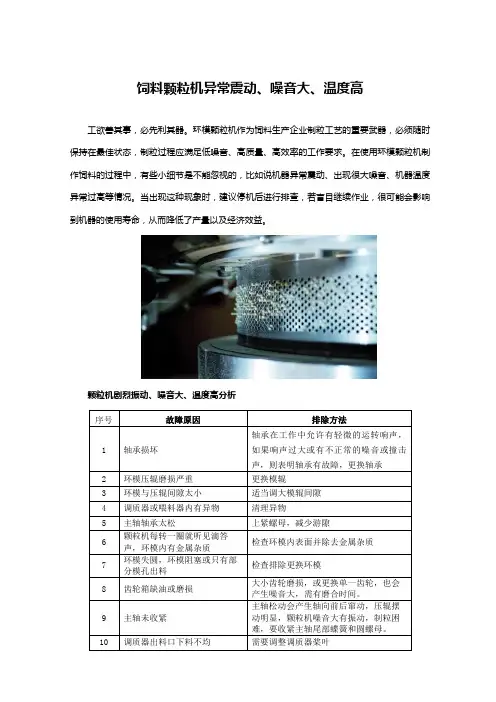

饲料颗粒机异常震动、噪音大、温度高工欲善其事，必先利其器。
环模颗粒机作为饲料生产企业制粒工艺的重要武器，必须随时保持在最佳状态，制粒过程应满足低噪音、高质量、高效率的工作要求。
在使用环模颗粒机制作饲料的过程中，有些小细节是不能忽视的，比如说机器异常震动、出现很大噪音、机器温度异常过高等情况。
当出现这种现象时，建议停机后进行排查，若盲目继续作业，很可能会影响到机器的使用寿命，从而降低了产量以及经济效益。
颗粒机剧烈振动、噪音大、温度高分析序号故障原因排除方法1轴承损坏轴承在工作中允许有轻微的运转响声，如果响声过大或有不正常的噪音或撞击声，则表明轴承有故障，更换轴承2环模压辊磨损严重更换模辊3环模与压辊间隙太小适当调大模辊间隙4调质器或喂料器内有异物清理异物5主轴轴承太松上紧螺母，减少游隙6颗粒机每转一圈就听见滴答声，环模内有金属杂质检查环模内表面并除去金属杂质7环模失圆，环模阻塞或只有部分模孔出料检查排除更换环模8齿轮箱缺油或磨损大小齿轮磨损，或更换单一齿轮，也会产生噪音大，需有磨合时间。
9主轴未收紧主轴松动会产生轴向前后窜动，压辊摆动明显，颗粒机噪音大有振动，制粒困难，要收紧主轴尾部蝶簧和圆螺母。
10调质器出料口下料不均需要调整调质器桨叶序号故障原因排除方法11钢架结构不牢固颗粒机正常工作中钢架产生振动，颗粒机易产生共振，必须加固钢架结构。
12调质器尾部没固定牢固定不牢会产生晃动，需要加固13联轴器校正不平衡联轴器高低左右有偏差，颗粒机会有振动，而且齿轴油封都易损坏，联轴器一定要校到水平线。
14主轴头部温升过高主轴轴承游隙太小，应适当放松压紧螺母。
饲料颗粒机常见故障分析。
2#聚丙烯造粒机仪表典型故障分析及处理

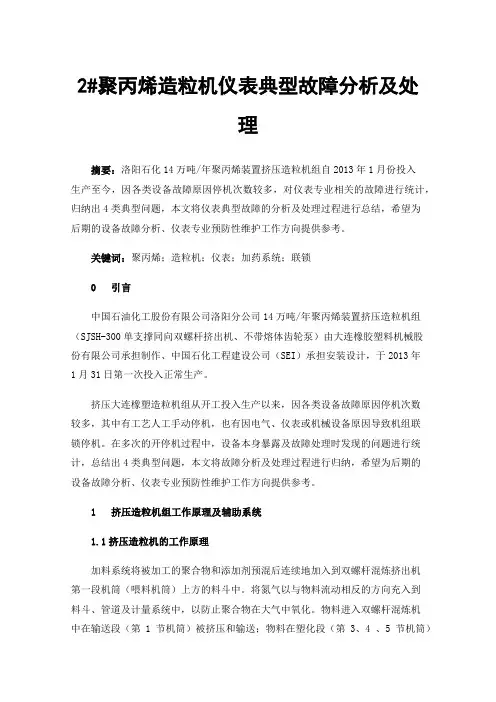

2#聚丙烯造粒机仪表典型故障分析及处理摘要：洛阳石化14万吨/年聚丙烯装置挤压造粒机组自2013年1月份投入生产至今，因各类设备故障原因停机次数较多，对仪表专业相关的故障进行统计，归纳出4类典型问题，本文将仪表典型故障的分析及处理过程进行总结，希望为后期的设备故障分析、仪表专业预防性维护工作方向提供参考。
关键词：聚丙烯；造粒机；仪表；加药系统；联锁0 引言中国石油化工股份有限公司洛阳分公司14万吨/年聚丙烯装置挤压造粒机组（SJSH-300单支撑同向双螺杆挤出机、不带熔体齿轮泵）由大连橡胶塑料机械股份有限公司承担制作、中国石化工程建设公司（SEI）承担安装设计，于2013年1月31日第一次投入正常生产。
挤压大连橡塑造粒机组从开工投入生产以来，因各类设备故障原因停机次数较多，其中有工艺人工手动停机，也有因电气、仪表或机械设备原因导致机组联锁停机。
在多次的开停机过程中，设备本身暴露及故障处理时发现的问题进行统计，总结出4类典型问题，本文将故障分析及处理过程进行归纳，希望为后期的设备故障分析、仪表专业预防性维护工作方向提供参考。
1 挤压造粒机组工作原理及辅助系统1.1挤压造粒机的工作原理加料系统将被加工的聚合物和添加剂预混后连续地加入到双螺杆混炼挤出机第一段机筒（喂料机筒）上方的料斗中。
将氮气以与物料流动相反的方向充入到料斗、管道及计量系统中，以防止聚合物在大气中氧化。
物料进入双螺杆混炼机中在输送段（第1节机筒）被挤压和输送；物料在塑化段（第3、4 、5节机筒）被剪切、混炼而熔融塑化；在均化段（第6、7、8、9节机筒）物料及各种添加剂被进一步混合、分散、塑化后被输送到挤出造粒系统。
熔融物料首先进入到节流换向阀，调节节流阀的调节板，可以改变物料的停留时间，从而调节物料的混炼效果。
当开车时物料塑化没有达到要求，或者后续设备出现异常时，将开车阀打到排料工位将物料排出。
当物料塑化良好时，将开车阀打到正常工作位，物料进入到换网装置，并定量供给换网装置。
【经验】造粒机常见故障原因分析及处理方法

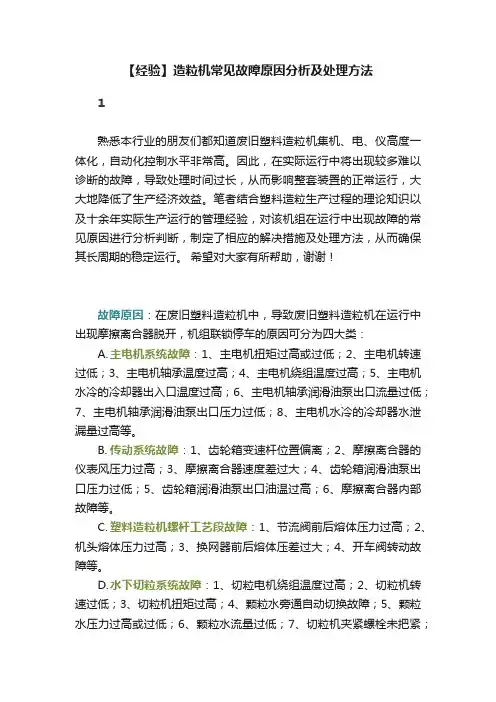

【经验】造粒机常见故障原因分析及处理方法1熟悉本行业的朋友们都知道废旧塑料造粒机集机、电、仪高度一体化，自动化控制水平非常高。
因此，在实际运行中将出现较多难以诊断的故障，导致处理时间过长，从而影响整套装置的正常运行，大大地降低了生产经济效益。
笔者结合塑料造粒生产过程的理论知识以及十余年实际生产运行的管理经验，对该机组在运行中出现故障的常见原因进行分析判断，制定了相应的解决措施及处理方法，从而确保其长周期的稳定运行。
希望对大家有所帮助，谢谢！故障原因：在废旧塑料造粒机中，导致废旧塑料造粒机在运行中出现摩擦离合器脱开，机组联锁停车的原因可分为四大类：A.主电机系统故障：1、主电机扭矩过高或过低；2、主电机转速过低；3、主电机轴承温度过高；4、主电机绕组温度过高；5、主电机水冷的冷却器出入口温度过高；6、主电机轴承润滑油泵出口流量过低；7、主电机轴承润滑油泵出口压力过低；8、主电机水冷的冷却器水泄漏量过高等。
B.传动系统故障：1、齿轮箱变速杆位置偏离；2、摩擦离合器的仪表风压力过高；3、摩擦离合器速度差过大；4、齿轮箱润滑油泵出口压力过低；5、齿轮箱润滑油泵出口油温过高；6、摩擦离合器内部故障等。
C.塑料造粒机螺杆工艺段故障：1、节流阀前后熔体压力过高；2、机头熔体压力过高；3、换网器前后熔体压差过大；4、开车阀转动故障等。
D.水下切粒系统故障：1、切粒电机绕组温度过高；2、切粒机转速过低；3、切粒机扭矩过高；4、颗粒水旁通自动切换故障；5、颗粒水压力过高或过低；6、颗粒水流量过低；7、切粒机夹紧螺栓未把紧；8、切粒室旁路水阀未关；9、切粒机液压夹紧压力过低；10、切粒电机故障；11、液压切刀轴向进给压力过低等。
在上述故障原因中，出现频次较多的有：主电机系统的主电机扭矩过高或过低；传动系统的摩擦离合器故障；塑料造粒机螺杆工艺段系统的熔体压力高；水下切粒机系统故障等。
下文将针对这些常见的故障原因进行详细的分析，给出相应的解决方法。
影响制粒机效率的各方面因素
（一）影响制粒机效率的各方面因素据了解，不少饲料厂由于颗粒机的工艺安排和操作技术的问题，致使产量达不到预期设计要求，并且颗粒表面不光滑、硬度低、易破碎、含粉率偏高等。
现就制粒工艺过程中影响制粒机生产效益的主要原因分析如下：1. 原料因素原料因素直接影响制粒的效果，淀粉含量较高的物料易被蒸汽糊化，这些原料经过调质后，有一定的粘性，有利于颗粒成形。
对粗纤维含量高的原料，添加一定量的油脂，在制粒时可以减少物料与环模之间的摩擦力，有利于物料通过环模，且成形后颗粒外观较光滑。
一般添加量1%左右，添加量过高，容易造成颗粒松散，如果需要添加较多的油脂，可以考虑制粒后喷涂，特别适用于生产高能量饲料。
粉碎原料粒度决定着饲料组成的表面积，粒度越细，表面积越大，物料吸收蒸汽中水分越快，利于物料调质，也易制粒成形。
从制粒角度来讲，粉碎细，制粒强度高，但加蒸汽多，稍不留意易于堵机，且原料粉碎过细，造成粉碎电耗过高。
粒度过粗，增加环模和压棍磨损，制粒成形困难，尤其是小孔径环模成形更难，并造成物料糊化效果差，导致物耗高、产量低、颗粒含粉率高。
因此，通常生产畜禽饲料，粉碎玉米宜采用2.5～3.0mm筛板，即能避免粒度过细的弊端，又保证饲料充分调质所需的粒度，利于减少颗粒的含粉率。
另外要注重制粒前的混合均匀度，因为饲料配方组成复杂，各种原料比重差异较大，对于不同配方、不同品种，采用不同的混合时间，使混合均匀度变异系数达到5%左右，给后面制粒工序奠定良好基础。
2. 进料流量控制为了使制粒机不停顿地均衡地满负荷工作，必须使进入制粒机的物料流量满足制粒需要，进料结构要有效地消除因结块而造成的进料时断时续的现象。
以SZLH40制粒机为例，料流量不应小于10T/H，要在实际生产中通过调整喂料器的料流稳定，比较合理的是在制粒机上方直接装一缓冲仓，如果不设置该缓冲仓，或者缓冲仓与喂料起之间有较长的连管(0.5m 以上)，就难以保证来料量稳定。
