混凝土配合比计算书
C25配合比计算书
C25砼配合比计算书一、 配制强度 (fcu,o )根据《普通混凝土配合比设计规程》（JGJ55-2011）混凝土的配制强度采用下式确定：f cu,0≥f cu,k ＋1.645σ f cu,0=25+1.645×5.0=33.2（MPa ） 二、水灰比W/BW/B= ==0.53 取W/C=0.53三、每立方混凝土用水量 (m w )①根据《JGJ55-2011》第5.2.1条并结合以往施工经验，设计混凝土的坍落度选定为160㎜，则选取m w =205+（160-90）÷20×5=222.5 kg 。
②掺高性能减水剂混凝土用水量计算经对比试验JK-2高效减水剂的减水率为16.0% m wa =222.5×(1-16.0%)=187 kg 四、每立方米混凝土水泥用量 (m c )m c =m w ÷w/B =187÷0.53=353(kg) 五、确定砂率βs依据第5.4.1条，选取βs =43%。
六、确定粗集料(m g )和细集料(m s )用量：假定容重为2360 kg/m 3根据：m c + m g + m s + m w = m cp 及βs= m s ÷(m g +m s ) ×100%αα× f bf cu,0+αα×αb ×f b 0.53×37.5 33.2＋0.53×0.2×37.5计算得：m g=1037 kg m s=783 kg七、每立方米基准砼材料用量(kg)水泥：砂：碎石：水：外加剂=353：783：1037：187：7.77八、以基准砼配合比为基础，用等量取代法计算粉煤灰砼配合比：①依据《GBJ146-90》选取掺合料取代水泥率βck=20%。
②计算粉煤灰砼水泥用量（m c1）m c1=353×（1-20%）=282 (kg)③每立方粉煤灰砼的粉煤灰用量（m F）选取粉煤灰掺量为胶凝材料总量的20%。
混凝土配合比计算计算书
混凝土配合比计算计算书依据《普通混凝土配合比设计规程》(JGJ55-2000)(J64-2000)以及《建筑施工计算手册》。
一、混凝土配制强度计算：混凝土配制强度应按下式计算：f cu,o≥ f cu,k+1.645σ式中：σ----混凝土强度标准差(N/mm2).取σ = 6.00；f cu,0----混凝土配制强度(N/mm2)；f cu,k----混凝土立方体抗压强度标准值(N/mm2),取f cu,k = 50.00；经过计算得：f cu,0 = 50.00 + 1.645 × 6.00 = 59.87(N/mm2)。
二、水灰比计算：混凝土水灰比按下式计算：W/C=αa×f ce/(f cu,0+αa×αb×f ce)式中：αa,αb──回归系数,由于粗骨料为碎石,根据规程查表取αa = 0.46，αb = 0.07；f ce──水泥28d 抗压强度实测值(MPa)，取59.33；经过计算得：W/C=0.46 × 59.33/(59.87 + 0.46 × 0.07 × 59.33) = 0.44。
实际取水灰比:W/C=0.44.三、用水量计算：每立方米混凝土用水量的确定,应符合下列规定:1 干硬性和塑性混凝土用水量的确定:1) 水灰比在0.40～0.80范围时,根据粗骨料的品种,粒径及施工要求的混凝土拌合物稠度,其用水量按下表选取:2) 水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。
2 流动性和大流动性混凝土的用水量宜按下列步骤计算:1) 按上表中坍落度90mm的用水量为基础,按坍落度每增大20mm用水量增加5kg,计算出未掺外加剂时的混凝土的用水量;2) 掺外加剂时的混凝土用水量可按下式计算:m wa= m w0(1-β)式中：m wa──掺外加剂混凝土每立方米混凝土用水量(kg);m w0──未掺外加剂时每立方米混凝土的用水量(kg);β──外加剂的减水率,取β=10.00%。
C30配合比计算案例(C30混凝土配合比设计计算书)
一、设计依据普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求（1）设计坍落度180±20mm;（2）混凝土设计强度为30MPa°三、材料（1）水泥：P.042.5,28d胶砂抗压强度48.6MPa,安定性合格；（2）砂：II区中砂，细度模数2.6；（3）碎石：最大粒径25mm,连续级配；（4）外加剂：聚竣酸高性能减水剂，固含量12%,掺量1.8%,减水率25%；（5）粉煤灰：F-H级粉煤灰，细度18.3%,需水量比99%；（6）粒化高炉矿渣粉：S95级，流动度比98%,28d活性指数101%；（7）拌和水：饮用水。
四、配合比设计计算（一）计算配制强度（fbu,O）由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差O为5.0MPa o表4.0.2C25-C45C5O-C55Σ 4.0 5.0 6.0根据公式fcu,02fcu,k+1.645B式中：fcu,0——混凝土试配强度（MPa）fcu,k ----- 设计强度（MPa）6 ----- 标准差，取5试配强度：fcu,0=fcu,k+l∙645σ230+1.645X5238.2（MPa）（二）混凝土水胶比（W/B）（1）确定矿物掺合料掺量应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定矿物掺合料掺量。
表最大掺量（%）采用硅酸盐水泥采用普通硅酸盐水泥≤0.404535粉煤灰>0.404030粒化高炉矿渣≤0.406555粉>0.405545钢渣粉—3020磷渣粉—3020硅灰—1010≤0.406555复合掺合料>0.405545注：1采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；2复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。
C30混凝土配合比计算书
C30混凝土配合比计算书一、设计依据1、普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求1、设计坍落度180±20mm；2、混凝土设计强度为30MPa。
三、组成材料1、水泥：P.042.5，28d抗压强度47MPa；2、砂：II区中砂，细度模数2.7；3、碎石：5～25mm合成级配碎石（5～10mm；10～25mm=30%:70%）；4、外加剂：聚羧酸高性能减水剂，掺量1.8%，减水率25%；5、粉煤灰：F-II级粉煤灰；6、粒化高炉矿渣粉：S95级；7、拌和水：饮用水。
四、配合比设计计算(1)计算配制强度(fcu,0)根据公式fcu,0≥fcu,k+1.645δ式中：fcu,0——混凝土试配强度（MPa）fcu,k——设计强度（MPa）δ——标准差，取5试配强度fcu,0=fcu,k+1.645σ=30+1.645×5=38.2(MPa)(2)混凝土水胶比（W/B）W/B=ɑa×fb/(fcu,0+ɑa×ɑb×fb)式中：ɑa，ɑb——回归系数，分别取0.53，0.20，fb——胶凝材料强度。
已知，水泥28d胶砂抗压强度为47.0MPa,方案一，粉煤灰掺量为30%，影响系数取0.75，则胶凝材料强度为：47.0×0.75＝35.3MPa；方案二，矿粉、粉煤灰双掺，各掺20%，影响系数：粉煤灰取0.8矿粉取0.98。
则胶凝材料强度为：47.0×0.8×0.98＝36.8MPa；由水胶比公式求得：方案一：W/B＝0.53×35.3/（38.2＋0.53×0.20×35.3）＝0.45。
方案二：W/B＝0.53×36.8/（38.2＋0.53×0.20×36.8）＝0.46。
（3）确定用水量碎石最大粒径为25mm，坍落度75～90mm时，查表用水量取210kg，未掺外加剂、坍落度180mm时单位用水量为：（180－90）/20×5＋210＝232.5kg/m3。
混凝土配合比计算书模板

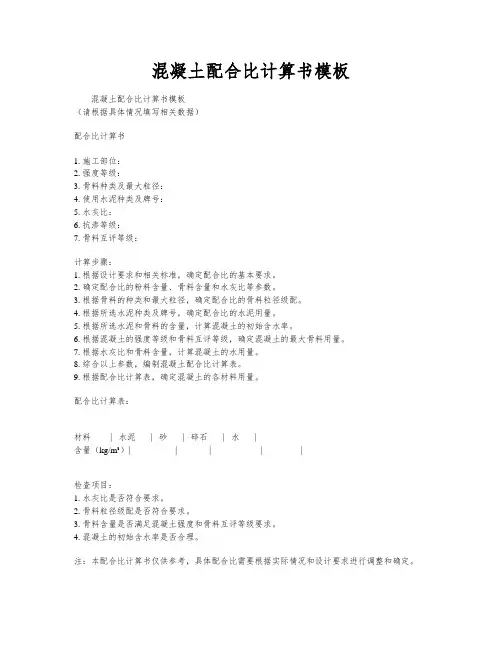

混凝土配合比计算书模板混凝土配合比计算书模板（请根据具体情况填写相关数据）配合比计算书1. 施工部位：_________________________2. 强度等级：_________________________3. 骨料种类及最大粒径：__________________4. 使用水泥种类及牌号：___________________5. 水灰比：___________________________6. 抗渗等级：_________________________7. 骨料互评等级：______________________计算步骤：1. 根据设计要求和相关标准，确定配合比的基本要求。
2. 确定配合比的粉料含量、骨料含量和水灰比等参数。
3. 根据骨料的种类和最大粒径，确定配合比的骨料粒径级配。
4. 根据所选水泥种类及牌号，确定配合比的水泥用量。
5. 根据所选水泥和骨料的含量，计算混凝土的初始含水率。
6. 根据混凝土的强度等级和骨料互评等级，确定混凝土的最大骨料用量。
7. 根据水灰比和骨料含量，计算混凝土的水用量。
8. 综合以上参数，编制混凝土配合比计算表。
9. 根据配合比计算表，确定混凝土的各材料用量。
配合比计算表：------------------------------------------------------------------------材料 | 水泥 | 砂 | 碎石 | 水 |含量（kg/m³）| ________ | ______| _________ | _______ |------------------------------------------------------------------------检查项目：1. 水灰比是否符合要求。
2. 骨料粒径级配是否符合要求。
3. 骨料含量是否满足混凝土强度和骨料互评等级要求。
4. 混凝土的初始含水率是否合理。
水下C35混凝土配合比设计计算书
一、混凝土技术指标1、强度等级：C35；2、施工坍落度要求：180mm～220mm；3、使用年限级别：100年；4、抗渗等级：/二、设计依据1、GB/T 50476-2008《混凝土结构耐久性设计规范》；2、JGJ55-2011《普通混凝土配合比设计规程》；3、GB50208-2011《地下防水工程质量验收规范》。
三、混凝土配合比设计参数要求1、最大水胶比:C35≤0.50；2、最小胶凝材料用量：300kg/m3；3、设计坍落度: 180mm～220mm。
四、试验所选用原材料1、水泥：P.O42.5，符合GB175-2007《通用硅酸盐水泥》规定的技术指标要求，经长期统计28d抗压强度为48MPa；2、粉煤灰：F类II级，符合GB/T 1596-2017《用于水泥和混凝土中的粉煤灰》的技术指标要求，粉煤灰掺量20%；3、砂：Ⅱ区中砂，细度模数2.6，符合JGJ52-2006《普通混凝土用砂、石质量及验收方法标准》技术指标要求；4、碎石：采用5～16.0mm和16～31.5mm二级配碎石按5～16.0mm:16～31.5mm=40:60 的比例复配成5～31.5mm碎石，其质量满足JGJ52-2006《普通混凝土用砂、石质量及验收方法标准》技术指标要求；5、水：自来水；6、减水剂：PCA-I聚羧酸高性能减水剂，推荐掺量2.0%，减水率25%，其他技术指标满足GB8076-2008《混凝土外加剂》的技术要求。
水下C35混凝土配合比计算一、混凝土配合比设计计算1.1计算配制强度（1）选用JGJ55-2011中4.0.1计算公式ｆCU，O≥ｆCU，K+1.645σ考虑水下混凝土的复杂水文环境，配制混凝土时应提高一个强度等级，即C35水下混凝土按照C40混凝土强度等级进行设计，其标准差依据JGJ55-2011中表4.0.2取σ=5.0MPɑ，即：ｆCU，O≥40+1.645×5=48.2MPɑ（2）粗骨料采用碎石时，其回归系数按照JGJ55-2011表5.1.2中的要求选用：ɑa=0.53，ɑb=0.20（3）使用的P.O42.5水泥经长期统计28d抗压强度为ｆce=48.0MPɑ。
C30混凝土计算书(按维勃稠度)
关于C30管用砼配合比设计计算书一、计算初步配合比1、确定砼的配制强度(f cu.o)已知设计强度f cu.k=30MPa，标准差σ =5MPa即f cu.o= f cu.k+1.645σ=30+1.645×5=38.2MPa2、计算水灰比(w/c)已知配制强度f cu.o=38.2 MPa，水泥强度f ce=r c×f ce股=1.00×42.5=42.5MPa(式中： f ce,g为水泥标号的标准值， r c为水泥标号标准值的富余系数，根据本实验室实际情况确定为1.00)水泥标号42.5，查回归系数得a a=0.46，a b=0.07即w/c=(a a×f ce)/( f cu.o+ a a×a b×f ce)=(0.46×42.5)/(38.2+0.46×0.07×42.5) =0.493、选定单位用水量(m wo)已知要求维勃稠度（20～60）s,按维勃稠度30s计算，碎石采用（5～20） mm 连续粒级，由于实验用砂为中砂，查JGJ55-2000，4.0.1-1表选单位用水量为175 kg。
4、计算单位水泥用量(m co)⑴按强度要求计算单位用灰量：已知单位用水量m wo=175㎏，水灰比w/c=0.49则： m co=m wo/(w/c)=175/0.49 =357㎏⑵按耐久性要求校核单位用水量：计算得单位用灰量大于C30砼要求的最小用灰量，符合要求.5、确定砂率(B s)由经验和实际选B s=38%6、计算粗、细集料单位用量用质量法计算：已知B s=38%，单位水泥用量m co=357㎏，单位水量m wo=175 ㎏，拌和物湿表观密度ρc,c=2390㎏/m3，由公式得：m co+m wo+m so+m go=ρc,cm so/( m so+m go)= B s假定湿表观密度ρc,c=2390㎏/m3，得357+175+ m so+m go=2390[m so/( m so+m go)]×100%= 38%则： m so=(ρc,c－m co－m wo) B s=(2390－357－175)×0.38＝706㎏m go=(ρc,－m co－m wo－m so)=2390－357－175－706 =1152㎏7、确定初步配合比由计算所得各单位用水量得Mc：Mw：Ms：Mg＝357：175：607：1125即： 1：0.49：1.98：3.23二、调整工作性,提出基准配合比1、按计算初步配合比试拌30L砼拌和物，各材料用量如下：水泥：357×0.03＝10.71㎏水：175×0.03＝5.25㎏砂：706×0.03＝21.28㎏碎石：1152×0.03＝34.56㎏2、调整工作性按计算材料用量拌制砼，测定维勃稠度31s，粘聚性，保水性均好，满足施工和易性要求。
4.5 Mpa水泥混凝土抗折配合比计算书
WW W.ZH UL ON G.CO M4.5 Mpa 水泥混凝土抗折配合比计算书一、原材料情况：水泥： P.042.5级水泥（fce45.0Mpa）； 碎石：某石场5～31.5mm 连续级配碎石； 河砂：某砂场，中砂II 区（m x =2.82）； 水 ：饮用水。
二、适用范围：收费站路面水泥砼、改省道路面水泥砼三、砼基准配合比计算过程（设计4.5等级抗折砼相当于C35等级砼）① 砼试配强度按JGJ55-2000 3.01条计算：fcμ·o=fcμ·k+1.645σ=35+1.645×5.0=43.2Mpa ② 水灰比计算按JGJ55-2000 5·0·3计算：③ 根据砼施工工艺要求：砼施工坍落度需20-40mm。
④ 每m 3材料用量按JGJ55-2000 5·08条计算:取水水泥假定砼容重mcp=2400Kg/m 3，砂率βs=34%。
mso=(mcp-mco-mwo)βs632Kg 砂, mgo1228Kg 石子筑WW W.ZH UL ON G.CO M⑤ 砼配合比：mco:mso:mgo:mwo =1.00:1.62:3.44:0.46 四、按JGJ55-2000 6·14条计算：① 以基准配合单位用水量不变，水灰比相对基准水灰比减少0.05=0.39。
水泥 , 砼假定容重mpc=2400Kg/m 3，砂率βs=32%。
砂 , mgo1232Kg 石子。
五、按条下调0.05水灰比：① 以基单位用水量不变，水灰比相对基准水灰比增加水泥, 砼假定容重mpc=2400Kg/m 3，砂率βs=36%。
③ mso=(mcp-mco-mwo) βs683Kg 砂 , mgo1215Kg 石子。
④ 砼配合比： mco:mso:mgo:mwo =1.00:2.03:3.61:0.49。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土配合比计算书：
委托编号：试验编号：
工程部位：
强度等级： C 标准差：
水泥品种及强度等级：富裕系数：
砂品种：细度模数：石头品种：最大粒径： mm
掺合料：掺量： % 外加剂1：掺量： %；减水率： % 外加剂2：掺量： %；减水率： % 水源：
坍落度： mm 执行标准：JGJ 55-2011
计算步骤：
1.试配强度：fcu，o≥fcu，k + 1.645× = mpa
2.确定水灰比：W/C=а×fce/ （fcu，o+а×ь×fce）=
3.根据碎石粒径与坍落度查表，
用水量 kg/m3，当掺外加剂时的用水量 kg/m3
4.计算水泥用量： kg/m3，计算掺合料用量： kg/m3
5.根据石子粒径、水灰比确定砂率： % ；选择每立方米混凝土的假定重量： kg/m3
6.分别计算砂子的重量： kg/m3、石子的重量： kg/m3
7.试拌量： L
8.水泥： kg; 砂子: kg; 石子: kg; 水: L(精确至0.01)
9.调整：
①基准：水泥：沙子：石子：水：：：
②水灰比+0.05，砂率+1% ：：：
③水灰比-0.05，砂率-1% ：：：
10.拌合物性能：基准配合比：
调整配合比①：
调整配合比②：
11.各配合比的3天和28天强度：
基准： 3天： kN kN kN → MPa
28天： kN kN kN → MPa
调整①： 3天： kN kN kN → MPa
28天： kN kN kN → MPa
调整②： 3天： kN kN kN → MPa
28天： kN kN kN → MPa
12.选定最佳配比的原因：
13.最终选定的配合比：
水泥：砂子：石子：水：外加价1 ：外加剂2 ：掺合料水泥用量kg/3
1.00 ：：：：：：。
