第四章冲击及冲击回转钻进
工程钻探学课件
第二节、冲击回转钻进 二、冲击回转钻进用的钻头 2、液动冲击回转钻进用钻头 ① 取心式硬合金钻头
长片状肋骨式硬合金钻头: 钻头内肋骨与钢体成一体。外肋骨 厚4mm，外出刃1.5mm，内出刃 1mm，底出刃5mm，冲击刃角110º。 适用于采用大冲击功、低频率液动 冲击器钻进中硬岩石。
工程钻探学课件
第二节、冲击回转钻进 二、冲击回转钻进用的钻头 1、冲击回转钻进用钻头的特点 1) 冲击回转钻进时钻头刚体承受冲击荷载、轴向静载和扭矩，刚 体材料强度要高于普通钻头——40Cr、45CrNi合金钢； 2) 取心冲击钻头壁厚较普通取心钻头厚，一般壁厚10~20mm， 钻头体长度较长(140mm)；而气动冲击回转钻头壁厚更大或多采 用全面钻进型式； 3) 钻头体的外形多呈多边形，以增大通水、通气面积； 4) 为使钻头切削具承受大冲载，多采用YGl5或粗粒YG11C硬质 合金切削具，多采用圆柱状、八角状和球齿形状。 5) 切削具的出刃形式多为平底形，且出刃量较大。
工程钻探学课件
潜孔锤钻凿水井
第二节、冲击回转钻进
一、冲击器 冲击器种类繁多。目前根据所采用的动力不同分为：
(1)液动冲击器：采用高压水或泥浆做为动力介质； (2）风动冲击器：又称风动“潜孔锤”，用压缩空气做 为动力介质； (3）机械作用式冲击器：利用某种机械运动，使冲锤上 下运动而产生冲击力。
在地质勘探中常用液动冲击器；大口径工程施工钻进与水 井钻进，一般使用风动冲击器。
1一外壳； 2一活阀座垫圈； 3一阀簧； 4一活阀； 5一冲锤活塞； 6一锤簧； 7一铁砧； 8一缓冲垫圈
正作用液动冲击 器工作原理图
第二节、冲击回转钻进 一、冲击器 1、液动冲击器
工程钻探学课件
冲击器及钻头
第二节、冲击回转钻进 二、冲击回转钻进用的钻头 2、液动冲击回转钻进用钻头 ① 取心式硬合金钻头
长片状肋骨式硬合金钻头: 钻头内肋骨与钢体成一体。外肋骨 厚4mm，外出刃1.5mm，内出刃 1mm，底出刃5mm，冲击刃角110º。 适用于采用大冲击功、低频率液动 冲击器钻进中硬岩石。
工程钻探学课件
第二节、冲击回转钻进 二、冲击回转钻进用的钻头 1、冲击回转钻进用钻头的特点 1) 冲击回转钻进时钻头刚体承受冲击荷载、轴向静载和扭矩，刚 体材料强度要高于普通钻头——40Cr、45CrNi合金钢； 2) 取心冲击钻头壁厚较普通取心钻头厚，一般壁厚10~20mm， 钻头体长度较长(140mm)；而气动冲击回转钻头壁厚更大或多采 用全面钻进型式； 3) 钻头体的外形多呈多边形，以增大通水、通气面积； 4) 为使钻头切削具承受大冲载，多采用YGl5或粗粒YG11C硬质 合金切削具，多采用圆柱状、八角状和球齿形状。 5) 切削具的出刃形式多为平底形，且出刃量较大。
工程钻探学课件
潜孔锤钻凿水井
第二节、冲击回转钻进
一、冲击器 冲击器种类繁多。目前根据所采用的动力不同分为：
(1)液动冲击器：采用高压水或泥浆做为动力介质； (2）风动冲击器：又称风动“潜孔锤”，用压缩空气做 为动力介质； (3）机械作用式冲击器：利用某种机械运动，使冲锤上 下运动而产生冲击力。
在地质勘探中常用液动冲击器；大口径工程施工钻进与水 井钻进，一般使用风动冲击器。
1一外壳； 2一活阀座垫圈； 3一阀簧； 4一活阀； 5一冲锤活塞； 6一锤簧； 7一铁砧； 8一缓冲垫圈
正作用液动冲击 器工作原理图
第二节、冲击回转钻进 一、冲击器 1、液动冲击器
工程钻探学课件
冲击器及钻头

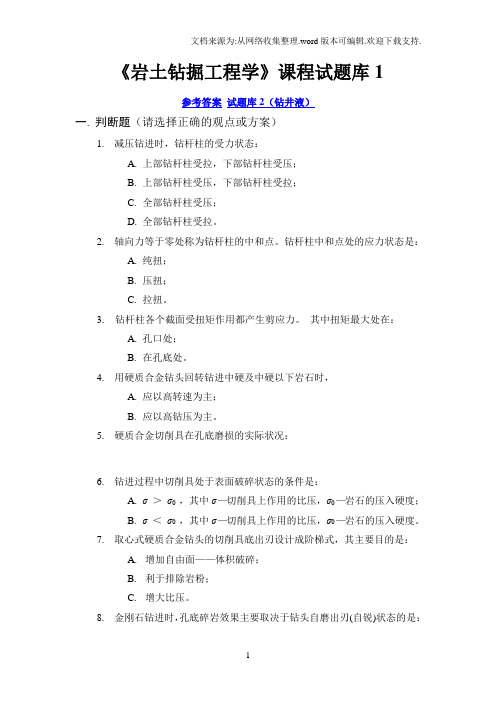

《岩土钻掘工程学》课程试题库1及答案共享
《岩土钻掘工程学》课程试题库1参考答案试题库2（钻井液）一. 判断题（请选择正确的观点或方案）1.减压钻进时，钻杆柱的受力状态：A.上部钻杆柱受拉，下部钻杆柱受压；B.上部钻杆柱受压，下部钻杆柱受拉；C.全部钻杆柱受压；D.全部钻杆柱受拉。
2.轴向力等于零处称为钻杆柱的中和点。
钻杆柱中和点处的应力状态是：A.纯扭；B.压扭；C.拉扭。
3.钻杆柱各个截面受扭矩作用都产生剪应力。
其中扭矩最大处在：A.孔口处；B.在孔底处。
4.用硬质合金钻头回转钻进中硬及中硬以下岩石时，A.应以高转速为主；B.应以高钻压为主。
5.硬质合金切削具在孔底磨损的实际状况：6.钻进过程中切削具处于表面破碎状态的条件是：A.σ ＞σ0 ，其中σ—切削具上作用的比压，σ0—岩石的压入硬度；B.σ ＜σ0 ，其中σ—切削具上作用的比压，σ0—岩石的压入硬度。
7.取心式硬质合金钻头的切削具底出刃设计成阶梯式，其主要目的是：A.增加自由面——体积破碎；B.利于排除岩粉；C.增大比压。
8.金刚石钻进时，孔底碎岩效果主要取决于钻头自磨出刃(自锐)状态的是：A.表镶金刚石钻头；B.孕镶金刚石钻头。
9.用孕镶金刚石钻头回转钻进坚硬致密岩层时，A.应选用硬胎体；B.应选用软胎体。
10.金刚石钻头的水路设计原则是：A.孕镶金刚石钻头加工小水口、多水口；B.表镶金刚石钻头加工小水口、多水口。
11.在钻压基本不变的条件下，那种钻头将表现出机械钻速逐渐下降：A.针状硬质合金自磨式钻头；B.磨锐式硬质合金钻头；C.表镶金刚石钻头；D.孕镶金刚石钻头。
12.为保证好的钻进效果，钢粒钻头的唇面硬度应：A.大于钢粒的硬度；B.等于钢粒的硬度；C.小于钢粒的硬度。
13.牙轮钻头的孔底碎岩过程中，牙轮的自转是：A.ωb；B.ωc。
15.牙轮钻头破碎岩石时，造成钻头对地层产生冲击、压碎作用主要靠：A.牙轮牙齿与孔底单齿、双齿交替接触；B.牙轮的超顶、复锥和移轴结构。
岩土钻掘工程学第5章-回转钻进工艺
回转钻进工艺的历史与发展
01
回转钻进工艺起源于19世纪中叶 ，随着工业技术的发展和市场需 求的变化，回转钻进工艺不断得 到改进和完善。
02
现代回转钻进工艺已经实现了自 动化、智能化和信息化，提高了 钻进的效率和精度，为岩土工程 的发展提供了有力支持。
02
回转钻进工艺原理
回转钻进工艺的基本原理
回转钻进工艺是通过钻机的回转运动 ，带动钻杆和钻头连续旋转，利用钻 头切削牙齿的旋转切削作用，破碎岩 石，实现钻孔的目的。
要点二
详细描述
在某油田区块，采用回转钻进工艺进行石油天然气勘探。 通过先进的钻井技术和设备，成功地钻穿了复杂的地质构 造，发现了高产油层。这为该地区的能源开发提供了有力 支持，促进了当地经济发展。
THANK YOU
感谢聆听
岩土钻掘工程学第5章-回转钻 进工艺
目
CONTENCT
录
• 回转钻进工艺概述 • 回转钻进工艺原理 • 回转钻进工艺流程 • 回转钻进工艺应用 • 回转钻进工艺的挑战与解决方案 • 回转钻进工艺案例分析
01
回转钻进工艺概述
定义与特点
定义
回转钻进工艺是一种利用钻头旋转切削岩土，并通过钻杆将切削 下来的岩土带出孔外的钻进方法。
详细描述
钻孔质量问题通常是由于钻具磨损、钻压和转速控制不当、钻孔结构不合理等原因引起的。为了解决这一问题， 需要定期检查钻具，确保其完好无损；合理选择和控制钻压和转速，避免过大的磨损和失稳；优化钻孔结构，采 取相应措施提高钻孔质量。
钻具磨损与预防措施
总结词
钻具磨损是回转钻进工艺中的另一个重 要问题，它会影响到钻孔质量和施工效 率。
例如，在地热能开发中，通过回转钻进工艺钻取地热井，将地热能转化为热能或电能；在矿产资源勘 探中，通过回转钻进工艺获取岩心样本，进行矿产资源的评估和开发。
《岩土钻掘工程学》课件
地下水开发目的： 满足人类生活、 生产用水需求
地下水开发方法： 钻井、抽水、监 测等
地下水开发实例 ：某地地下水开 发项目
地下水开发效果 ：提高地下水供 应能力，改善水 质，减少污染
矿产资源开发实例
矿产资源类型：煤炭、铁矿、铜 矿等
钻掘工程技术：钻探技术、采矿 技术、运输技术等
添加标题
添加标题
添加标题
土的渗透性：土中水通过的能力
土的压缩性：土在外力作用下体积 减小的特性
土的抗剪强度：土抵抗剪切破坏的 能力
土的力学性质
土的强度：抗压强度、抗剪强度、抗拉强度等 土的变形：压缩变形、剪切变形、拉伸变形等 土的渗透性：水在土中的渗透速度、渗透系数等 土的抗冻性：土在低温环境下的抗冻性能、抗冻系数等
01
01
岩土钻掘工程施工技术
岩土钻掘施工方法
钻孔：使用钻机进行钻孔，包 括钻头、钻杆、钻具等
钻孔液：使用钻孔液进行冷却、 润滑、清洗等
取芯：使用取芯器进行取芯， 包括取芯器、取芯管等
岩土钻掘施工技术：包括钻孔、 钻孔液、取芯等步骤，以及钻 孔液的配比、钻具的选择等
钻孔施工过程控制
钻孔设备选择：根据工程地质条 件和钻孔深度选择合适的钻孔设 备
岩石的力学性质
岩石的强度： 抗压、抗拉、
抗剪等
岩石的变形： 弹性、塑性、
脆性等
岩石的稳定 性：抗滑移、
抗倾覆等
岩石的渗透 性：水、气 等流体的渗
透能力
岩石的抗腐 蚀性：抵抗 酸、碱等化 学物质的侵
蚀能力
岩石的物理 性质：密度、 孔隙率、吸
水性等
土的物理性质
土的密度：单位体积内土的质量
土的含水量：土中水的质量与干土 质量的比值 土的孔隙率：土中孔隙体积与土总 体积的比值
第四章 冲击及冲击回转钻进
5) 切削具的出刃形式多为平底形，且出刃量较大。
工程钻探学课件
第二节、冲击回转钻进
二、冲击回转钻进用的钻头
2、液动冲击回转钻进用钻头 ① 取心式硬合金钻头 普通大八角硬合金钻头 可带肋骨或不带肋骨。肋骨厚3mm 以增大通水面积，合金采用 10×10×16mm大八角柱八粒，内、 外出刃3mm，底出刃5mm，刃尖角
4) 钻头是以自由落体方式冲击岩石的。冲击钻头利用高的
冲击速度产生很大的冲击力，能有效破碎坚硬岩石。
工程钻探学课件
第一节、钢丝绳冲击钻进 一、钢丝绳冲击钻进的特点： 冲击钻进，总的来说是一种钻进速度低的老方法。它利用 钻具自由落体式进行钻进，因而只能钻进垂直的钻孔；与 现代先进钻进方法相比，钻进效率较低。因此，冲击钻进
（2）的中心通道而流人孔底，作经常性冷却钻头及吹粉，
②作为动力的主气流则沿缸壳(12）中的气槽，进人活塞 （冲锤）的中间环腔，并经缸壳上的下气槽进入锤下气室， 推动活塞上行。
工程钻探学课件
第二节、冲击回转钻进
一、冲击器
2、风动冲击器 ③在活塞上行中，当下段活塞封闭下气槽的入口后，就停 止向下气室进气，但锤下气室内的压气便膨胀井在惯性作用 下继续推动活塞上升。
冲击器钻进中硬岩石。
工程钻探学课件
第二节、冲击回转钻进
二、冲击回转钻进用的钻头
2、液动冲击回转钻进用钻头 ① 取心式硬合金钻头
工程钻探学课件
第二节、冲击回转钻进
二、冲击回转钻进用的钻头
2、液动冲击回转钻进用钻头 ②金刚石钻头 (1）现在金刚石冲击回转钻进方法仍以回转作用为主，冲击 为辅，所以选择钻头类型时，表镶或孕镶钻头都可以用；
2、风动冲击器 ⑥在活塞上行的过程中，当活塞的尾端离开轴承环(19）时， 活塞下气室中的膨胀气体经钻头中心孔排于孔底， ⑦当活塞下行至离开配气机构的尾管后，锤上气室的气体
《回转钻进用钻头》课件
3 钻井深度
钻井深度也会影响钻头的 选择，因为不同的深度可 能需要不同类型的钻头。
4 钻头适应性
钻头的适应性很重要，它钻进效率和寿命，减 少钻井事故的风险。
钻头的操作技巧
1
钻头运转参数调整
根据地质情况和钻井需求调整钻头运转
钻头容水量掌握
钻头齿刃
齿刃的设计和材料将直接影响钻头的钻进效率 和寿命。
钻头头部形状
钻头的头部形状会影响钻孔直径和稳定性，如 圆形、平底圆形和凹凸圆形。
钻头涂层材料
一些钻头涂层可以提供更好的耐磨性和热稳定 性，如碳化钨涂层。
钻头的选择要素
1 地质情况
2 钻井方式
不同地质条件需要不同类 型的钻头，如硬岩和软土。
不同的钻井方式可能需要 特定类型的钻头，如旋转 钻进和冲击钻进。
注意事项
停钻时的保护
在停止钻进时应保护好钻头， 避免受到损坏。
钻杆与钻头的安装
正确安装钻杆和钻头可以确保 钻进作业的顺利进行。
钻井液的喷射方式
喷射钻井液的方式应合理，以 确保钻头的冷却和清洗。
结束语
通过掌握回转钻进用钻头的知识和技巧，我们可以提高钻井效率，确保钻井作业的顺利进行。
2
参数，如转速和扭矩。
控制钻头的容水量，确保钻井过程中的
冷却、清洗和润滑。
3
钻井液性质管理
维护好钻井液的性质，包括密度、黏度
钻头维护保养
4
和酸碱度等。
及时清洗和维护钻头，延长钻头寿命和 性能。
钻头的维修与更换
钻头在长时间使用后会磨损或损坏，需要定期维修和更换。保持钻头的良好 状态可以确保钻井作业的安全和效率。
《回转钻进用钻头》PPT 课件
国家精品课程：岩土钻掘工程学第2章——钻具与钻塔
2019/1/27 中国地质大学(武汉)勘察与基础工程系
第二章
钻具与钻塔
国家精品课程
岩土钻掘工程学
§3. 套管柱（通常自下而上设计钻孔结构）
钻孔由开孔至终孔，各孔段的深度和口径的变化情况。 开孔前根据以下资料来设计钻孔结构：
(1) 所钻岩石的物理-力学性质，硬度、稳定性和水敏性等；
(2) (3) 拟用的钻进方法，钻探工具和孔内测量仪器的外径尺寸；
2019/1/27
中国地质大学(武汉)勘察与基础工程系
第二章
钻具与钻塔
国家精品课程
岩土钻掘工程学
§2.钻杆柱的工况
钻进时，由于钻杆柱自身的偏心和自重失稳而产生的某 些弯曲，造成钻杆柱有一定的质量偏离回转中心。产生 的离心力，更促使钻杆柱弯曲。 钻柱上还有由自重、钻机给进力及摩擦力合成的纵向压 力。在离心力、纵向压力和扭矩的联合作用下，钻柱轴 线一般呈变节距的空间螺旋弯曲曲线形状。 弯曲程度取决于这三种力的大小。弯曲的钻杆柱轴线在 孔底螺距最小 ，往上逐渐加大。
第二章
钻具与钻塔
国家精品课程
岩土钻工程学
钻具一般是指钻头以上，水接头以下的全部钢管 柱，由岩心管、异径接头、取粉管、扶正器、钻 铤、钻杆和主动钻杆等组成。 钻杆是钻具组成中的主要成员，多根钻杆借助接 头连接成相当于孔深长度的钻杆柱。 钻塔的主要任务是升降钻具和套管。钻塔的高度 应与钻杆立根的长度相匹配。
2019/1/27 中国地质大学(武汉)勘察与基础工程系
第二章
钻具与钻塔
国家精品课程
岩土钻掘工程学
我们把钻杆柱中心线和钻孔的轴线相交两点间的一段纵向 长度称为半波长，可根据萨尔基索夫的理论计算。 （1）钻杆柱围绕自身弯曲轴线旋转（自转）。钻杆在整个圆 （2）钻杆柱围绕钻孔轴线旋转并沿着孔壁滑动（公转）。钻 （3）钻杆柱围绕钻孔轴线旋转，但不是沿着孔壁滑动而是沿 着孔壁反向滚动（公转与自转的结合），钻杆柱同时围绕 自身轴线和钻孔轴线旋转。其磨损均匀，也受到交变弯曲 应力作用，但循环次数比第一种形式低得多。
第二章
钻具与钻塔
国家精品课程
岩土钻掘工程学
§3. 套管柱（通常自下而上设计钻孔结构）
钻孔由开孔至终孔，各孔段的深度和口径的变化情况。 开孔前根据以下资料来设计钻孔结构：
(1) 所钻岩石的物理-力学性质，硬度、稳定性和水敏性等；
(2) (3) 拟用的钻进方法，钻探工具和孔内测量仪器的外径尺寸；
2019/1/27
中国地质大学(武汉)勘察与基础工程系
第二章
钻具与钻塔
国家精品课程
岩土钻掘工程学
§2.钻杆柱的工况
钻进时，由于钻杆柱自身的偏心和自重失稳而产生的某 些弯曲，造成钻杆柱有一定的质量偏离回转中心。产生 的离心力，更促使钻杆柱弯曲。 钻柱上还有由自重、钻机给进力及摩擦力合成的纵向压 力。在离心力、纵向压力和扭矩的联合作用下，钻柱轴 线一般呈变节距的空间螺旋弯曲曲线形状。 弯曲程度取决于这三种力的大小。弯曲的钻杆柱轴线在 孔底螺距最小 ，往上逐渐加大。
第二章
钻具与钻塔
国家精品课程
岩土钻工程学
钻具一般是指钻头以上，水接头以下的全部钢管 柱，由岩心管、异径接头、取粉管、扶正器、钻 铤、钻杆和主动钻杆等组成。 钻杆是钻具组成中的主要成员，多根钻杆借助接 头连接成相当于孔深长度的钻杆柱。 钻塔的主要任务是升降钻具和套管。钻塔的高度 应与钻杆立根的长度相匹配。
2019/1/27 中国地质大学(武汉)勘察与基础工程系
第二章
钻具与钻塔
国家精品课程
岩土钻掘工程学
我们把钻杆柱中心线和钻孔的轴线相交两点间的一段纵向 长度称为半波长，可根据萨尔基索夫的理论计算。 （1）钻杆柱围绕自身弯曲轴线旋转（自转）。钻杆在整个圆 （2）钻杆柱围绕钻孔轴线旋转并沿着孔壁滑动（公转）。钻 （3）钻杆柱围绕钻孔轴线旋转，但不是沿着孔壁滑动而是沿 着孔壁反向滚动（公转与自转的结合），钻杆柱同时围绕 自身轴线和钻孔轴线旋转。其磨损均匀，也受到交变弯曲 应力作用，但循环次数比第一种形式低得多。
《岩土钻掘工程学》课程教学大纲
《岩土钻掘工程学》课程教学大纲（2013年修订，58学时）该课程是一门实践性非常强的主干专业本课程。
因此，该课程教学分三大部分：课堂（理论）教学46学时、伴随课堂教学的实验教学12学时、实训教学（课堂教学前的教学实习3周、课堂教学后的生产实习7周，课外执行）。
本大纲主要针对课堂教学和实验教学部分。
一、课程的性质与任务1、性质：专业课2、目的和任务：本课程主要讲述钻探过程中的的基本工艺原理、各主要钻进方法的工艺技术及保证钻探质量的各种工艺原理及方法。
通过本课程教学，使学生全面掌握钻探过程中的基本工艺原理，基本掌握各种工艺方法。
通过实践教学环节使学生掌握一个机台的基本组成情况（人员及技术力量、设备、钻具、仪器、材料等）。
从生产技能上讲应具有能组织一个机台生产的能力，具有一个熟练班长的基本技能。
从技术水平上讲，应对一个矿区的钻探生产起到一个工程师的作用，应能根据地质、岩层等情况和地质要求进行整个矿区的钻探工艺设计和钻探施工管理，保证钻探六大质量指标全面完成。
二、课程的基本内容：第一章绪论第1节岩土钻掘工程的发展和应用第2节钻进的基本过程第3节钻进方法分类第二章岩土的物理力学性质及其破碎机理第1节岩石的物理力学性质概述第2节外载作用下岩石的应力状态第3节岩石在外载作用下的破碎机理第4节岩石的可钻性指标及坚固性系数第三章钻掘设备及管具第1节钻机第2节钻塔第3节泵及钻井液处理装置第4节空气压缩机第5节钻杆及套管第四章回转钻进钻头与工艺第1节钻进效果指标及钻进规程参数间的关系第2节硬质合金钻进碎岩过程及钻进工艺第3节金刚石钻进碎岩过程及钻进工艺第4节牙轮钻进碎岩过程及钻进工艺第5节钢粒钻进碎岩过程及钻进工艺第6节全面钻头及其钻进工艺第五章冲击、振动载荷作用下的钻进技术第1节概述第2节冲击碎岩机理第3节冲击回转概述第4节液动冲击器及其原理第5节气动潜孔锤原理第6节冲击回转钻头第7节冲击回转钻进规程第8节钢丝绳冲击钻井第9节振动及声波钻井第六章钻井液第1节钻井液的功用与分类第2节泥浆性能及其测试方法第3节造浆粘土与处理剂第4节钻井泥浆配方设计第5节无粘土与气体型钻井液第6节钻井液的循环与固控第七章护壁堵漏第1节复杂地层分类及治理方法综述第2节井壁稳定性及漏涌地层分析第3节水泥护壁堵漏第4节化学浆材及特殊护壁堵漏工艺第八章钻孔弯曲与防治第1节钻孔弯曲及其危害第2节钻孔弯曲的原因及规律第3节钻孔弯曲度测量及仪器第4节钻孔轨迹的描述方法第5节钻孔弯曲的预防与纠正第九章钻探取样第1节钻探取样概述第2节常用取心工具及方法第3节绳索取心工具第4节反循环钻进取心第5节水平井钻进取心钻具第6节岩粉采集和岩样补取第7节特种取心技术三、课程的基本要求注重基础性、系统性和实用性，突出理论联系实际和工程理念。
第四章 回转钻进用钻头
(4-5)
式中：A－系数。当岩性、钻进规程及钻头一定 时它为常量。
设钻进的初始参数为v0=A/so2 ，（4－5）式可写成
v0 S v0 vm 2 2 2 2 S 0 2 S 0t t (1 k0t )
式中：k0=θ/S0,，k0－转速下降的特征系数； 钻头在t时间内的总进尺为，
2、 脆性岩石的碎岩情况
图1.3－4 单面锲形切削具切入脆性岩石 Py-轴向压力；h0-切入深度；kok'-崩落岩穴 图1.3－5 脆性岩石的回转切削过程
Py-轴向压力；Px-回转水平压力； β－刃角 h0-切入深度； abc-大剪切体； a'b'c'-第二次大剪切体； B1－大剪切时岩面槽宽；
3、切入切削同时作用 下的孔底碎岩过程
H－切削具底出刃；h0-切入深度；h1-钻头底面过水间
岩石性质 松软、塑性、粘性、弱研磨性 中硬、强研磨性
内出刃 2-2.5 1-1.5
外出刃 2.5-3 1.5-2
底出刃 3-5 2-3
切削具的镶焊角度
Welding / soldering angle of cutter
选择原则：对所钻岩切入和回转阻力小；镶焊形式有利于 保证钻头体上的切削具有较大的抗弯和抗磨损能力；有利于 及时排除岩粉，磨损后的切削具应保持一定的切削能力。 比较三种镶焊方式的排粉条件、受力情况、锋利情况
Fx 0
Fy 0
N 2 N1
cos( ) cos
（1.3－2） （1.3－3）
Py N 2tg N1
sin( ) cos
p y N1
根据切削具切入岩石的条件知：
sin( 2 ) cos 2
式中：A－系数。当岩性、钻进规程及钻头一定 时它为常量。
设钻进的初始参数为v0=A/so2 ，（4－5）式可写成
v0 S v0 vm 2 2 2 2 S 0 2 S 0t t (1 k0t )
式中：k0=θ/S0,，k0－转速下降的特征系数； 钻头在t时间内的总进尺为，
2、 脆性岩石的碎岩情况
图1.3－4 单面锲形切削具切入脆性岩石 Py-轴向压力；h0-切入深度；kok'-崩落岩穴 图1.3－5 脆性岩石的回转切削过程
Py-轴向压力；Px-回转水平压力； β－刃角 h0-切入深度； abc-大剪切体； a'b'c'-第二次大剪切体； B1－大剪切时岩面槽宽；
3、切入切削同时作用 下的孔底碎岩过程
H－切削具底出刃；h0-切入深度；h1-钻头底面过水间
岩石性质 松软、塑性、粘性、弱研磨性 中硬、强研磨性
内出刃 2-2.5 1-1.5
外出刃 2.5-3 1.5-2
底出刃 3-5 2-3
切削具的镶焊角度
Welding / soldering angle of cutter
选择原则：对所钻岩切入和回转阻力小；镶焊形式有利于 保证钻头体上的切削具有较大的抗弯和抗磨损能力；有利于 及时排除岩粉，磨损后的切削具应保持一定的切削能力。 比较三种镶焊方式的排粉条件、受力情况、锋利情况
Fx 0
Fy 0
N 2 N1
cos( ) cos
（1.3－2） （1.3－3）
Py N 2tg N1
sin( ) cos
p y N1
根据切削具切入岩石的条件知：
sin( 2 ) cos 2
