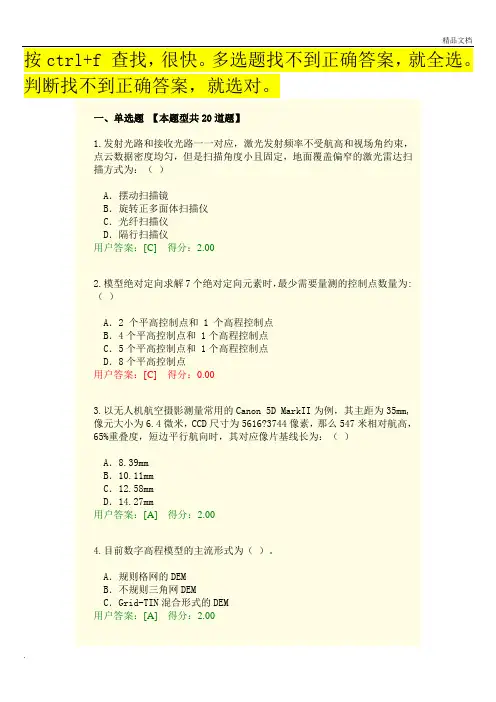

一、单选题【本题型共20道题】1.发射光路和接收光路一一对应,激光发射频率不受航高和视场角约束,点云数据密度均匀,但是扫描角度小且固定,地面覆盖偏窄的激光雷达扫描方式为:()A.摆动扫描镜B.旋转正多面体扫描仪C.光纤扫描仪D.隔行扫描仪用户答案:[C] 得分:2.002.模型绝对定向求解7个绝对定向元素时,最少需要量测的控制点数量为:()A.2 个平高控制点和 1 个高程控制点B.4个平高控制点和 1个高程控制点C.5个平高控制点和 1个高程控制点D.8个平高控制点用户答案:[C] 得分:0.003.以无人机航空摄影测量常用的Canon 5D MarkII为例,其主距为35mm,像元大小为6.4微米,CCD尺寸为5616?3744像素,那么547米相对航高,65%重叠度,短边平行航向时,其对应像片基线长为:()A.8.39mmB.10.11mmC.12.58mmD.14.27mm用户答案:[A] 得分:2.004.目前数字高程模型的主流形式为()。
A.规则格网的DEMB.不规则三角网DEMC.Grid-TIN混合形式的DEM用户答案:[A] 得分:2.005.以下哪个测绘产品不属于中心投影:()A.摄影像片B.立体透视图C.正射影像图用户答案:[C] 得分:2.006.下面哪一项不属于航空摄影测量的3大发展阶段:()A.模拟摄影测量阶段B.解析摄影测量阶段C.无人机摄影测量阶段D.数字摄影测量阶段用户答案:[B] 得分:0.007.当前民用最高分辨率的遥感卫星WorldView-3的星下分辨率可以达到:()A.0.61米B.0.50米C.0.31米D.0.25米用户答案:[C] 得分:2.008.遥感应用的电磁波波谱段分布主要位于:()A.X射线波段B.可见光波段C.红外波段D.微波波段用户答案:[C] 得分:0.009.按用途无人机可分为三类,不包括如下哪项内容:()A.军用无人机B.固定翼无人机C.民用无人机D.消费级无人机用户答案:[B] 得分:2.0010.以无人机航空摄影测量常用的Canon 5D MarkII为例,其主距为35mm,像元大小为6.4微米,CCD尺寸为5616?3744像素,那么547米相对航高,65%重叠度,短边平行航向时,其对应基线长为:()A.131mB.158mC.197mD.223m用户答案:[A] 得分:2.0011.高轨静止卫星的轨道高度一般位于()层。
测绘技术中的机载激光雷达测绘原理与技术

测绘技术中的机载激光雷达测绘原理与技术近年来,随着科技的不断发展,测绘领域也迎来了一系列的创新。
其中,机载激光雷达测绘技术被广泛应用于地质勘探、地形测量、水文学等领域。
本文将围绕机载激光雷达测绘的原理与技术进行探讨,并深入探究其在测绘中的应用。
一、机载激光雷达测绘原理机载激光雷达测绘是一种通过激光束扫描地面并接收反射回来的激光信号,进而获取地理信息的技术。
这种技术的核心原理是利用激光束的发射与接收时间间隔,结合激光光束的传输速度、激光波长等参数,计算出地物的三维坐标。
具体而言,机载激光雷达测绘通过发射一束入射激光束,以较高频率进行扫描,照射到地面上的目标物体上。
随后,激光束与目标物体相互作用,发生反射现象。
机载设备通过接收这些反射回来的激光信号,并记录下激光束的发射时间、接收时间以及激光波长等信息。
最后,利用计算机算法,根据这些测量数据计算出目标物体的三维坐标,生成相应的地图或模型。
二、机载激光雷达测绘技术1.数据采集机载激光雷达测绘的第一步是数据采集。
测绘人员利用机载设备进行飞行,在飞行过程中,机载设备通过激光束对地面上的目标进行扫描并记录下相关数据。
这个过程中需要注意的是,数据采集时的激光束的分辨率和密度要足够高,以获得精确的地物信息。
2.数据处理数据采集之后,需要对采集到的原始数据进行处理。
数据处理的步骤包括去除噪声、滤波、建立点云模型等。
去除噪声是为了提高数据的质量,去除一些无效的数据点。
滤波是为了降低数据的密度,方便后续分析处理。
建立点云模型是为了更好地呈现地物的三维形貌。
3.数据分析与应用经过数据处理之后,得到的点云模型可以用于各种数据分析和应用。
比如,可以进行地形的三维重建,生成数字高程模型(DEM)。
同时,机载激光雷达可以获取地物的高度信息,可用于研究地质灾害,如山体滑坡、泥石流等。
三、机载激光雷达测绘应用领域机载激光雷达测绘技术在各个领域都有着广泛的应用。
以下是几个典型的应用案例。

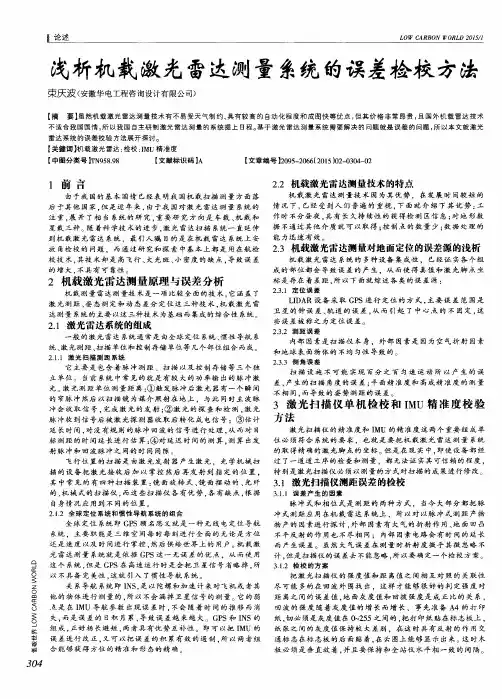

浅析机载激光雷达测量系统的误差检校方法

【 关键词 】 机载激光 雷达 检校 I MU精准度
到 机 载 激 光 雷 达 系统 .最 引 人 瞩 目的 是 在 机 载 雷 达 系统 上 安
能 力迅 速 有 效
放 角检 校 的 问题 ,而 通 过 研 究 和 探 索 中基 本 上 都 是 用在 航 检
校技术 , 其 技 术 却 是 高飞 行 、 大光斑、 小 密度 的缺 点 . 导 致 误 差 的增大 , 不具有可靠性。
些 误 差 被 称 之 为 定 位 误 差
2 . 3 . 2 测 距误 差
达 测 量 系统 的 主要 以这 三种 技 术 为基 础 而集 成的 综 合性 系统
2 . 1 激光 雷 达系 统 的组成
一
般 的激 光 雷达 系统通 常是 由全球 定位 系统 、 惯 性 导航 系
统、 激光测距、 扫描 单 位 和控 制 存储 单位 等 几 量技 术 的特 点
机 栽 激 光 雷 达 测 量 技 术 因 为其 优 势 ,在 发 展 时 间 较 短 的
已经 受 到 人 们 普 遍 的 重 视 . 下 面就 介 绍 下 其 优 势 : 工 后 于其 他 国 家 . 但是近年来 . 由 于 我 国对 激 光 雷达 测 量 系统 的 情 况下。 作 时不 分 昼 夜 . 具 有 长 久持 续性 的 获得 检 测 区 信 息 : 对 地 形 数 注重 , 展 开 了相 当 系统 的 研 究 , 重 要 研 究 方 向 是 车载 、 机 栽 和 控 制点的数量 少: 数 据 处 理 的 星载三种。 随 着 科 学技 术 的进 步 . 激 光 雷 达 扫描 系统一 直延 伸 据 不通 过 其 他 介 质 就 可 以取 得 :
机载激光雷达参数

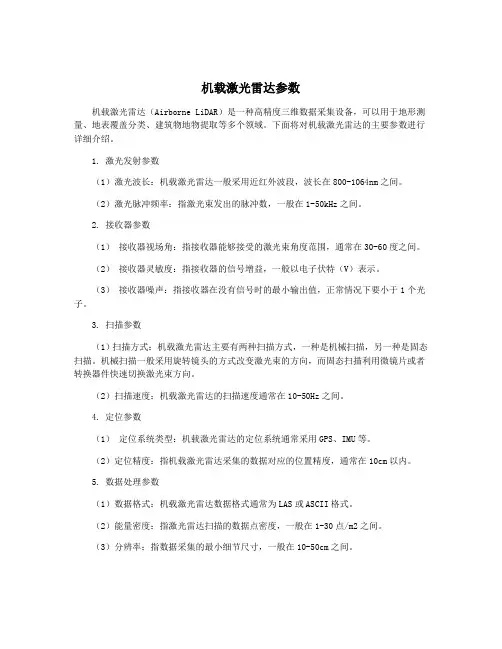

机载激光雷达参数
机载激光雷达(Airborne LiDAR)是一种高精度三维数据采集设备,可以用于地形测量、地表覆盖分类、建筑物地物提取等多个领域。
下面将对机载激光雷达的主要参数进行详细介绍。
1. 激光发射参数
(1)激光波长:机载激光雷达一般采用近红外波段,波长在800-1064nm之间。
(2)激光脉冲频率:指激光束发出的脉冲数,一般在1-50kHz之间。
2. 接收器参数
(1)接收器视场角:指接收器能够接受的激光束角度范围,通常在30-60度之间。
(2)接收器灵敏度:指接收器的信号增益,一般以电子伏特(V)表示。
(3)接收器噪声:指接收器在没有信号时的最小输出值,正常情况下要小于1个光子。
3. 扫描参数
(1)扫描方式:机载激光雷达主要有两种扫描方式,一种是机械扫描,另一种是固态扫描。
机械扫描一般采用旋转镜头的方式改变激光束的方向,而固态扫描利用微镜片或者转换器件快速切换激光束方向。
(2)扫描速度:机载激光雷达的扫描速度通常在10-50Hz之间。
4. 定位参数
(1)定位系统类型:机载激光雷达的定位系统通常采用GPS、IMU等。
(2)定位精度:指机载激光雷达采集的数据对应的位置精度,通常在10cm以内。
5. 数据处理参数
(1)数据格式:机载激光雷达数据格式通常为LAS或ASCII格式。
(2)能量密度:指激光雷达扫描的数据点密度,一般在1-30点/m2之间。
(3)分辨率:指数据采集的最小细节尺寸,一般在10-50cm之间。
探讨机载激光雷达系统在测绘领域的应用

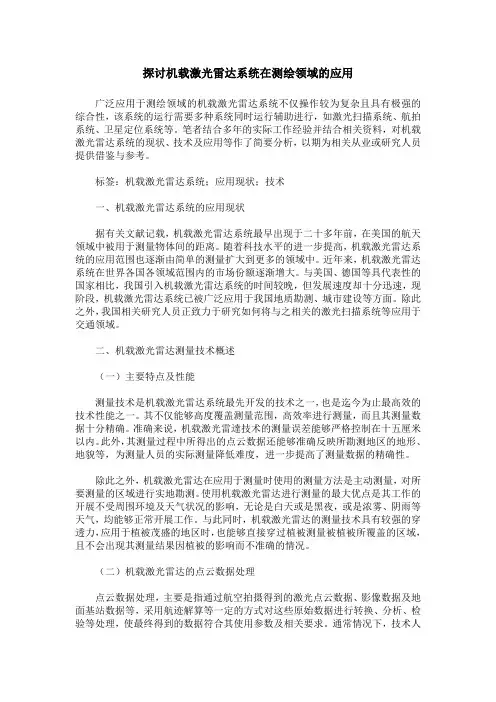

探讨机载激光雷达系统在测绘领域的应用广泛应用于测绘领域的机载激光雷达系统不仅操作较为复杂且具有极强的综合性,该系统的运行需要多种系统同时运行辅助进行,如激光扫描系统、航拍系统、卫星定位系统等。
笔者结合多年的实际工作经验并结合相关资料,对机载激光雷达系统的现状、技术及应用等作了简要分析,以期为相关从业或研究人员提供借鉴与参考。
标签:机载激光雷达系统;应用现状;技术一、机载激光雷达系统的应用现状据有关文献记载,机载激光雷达系统最早出现于二十多年前,在美国的航天领域中被用于测量物体间的距离。
随着科技水平的进一步提高,机载激光雷达系统的应用范围也逐渐由简单的测量扩大到更多的领域中。
近年来,机载激光雷达系统在世界各国各领域范围内的市场份额逐渐增大。
与美国、德国等具代表性的国家相比,我国引入机载激光雷达系统的时间较晚,但发展速度却十分迅速,现阶段,机载激光雷达系统已被广泛应用于我国地质勘测、城市建设等方面。
除此之外,我国相关研究人员正致力于研究如何将与之相关的激光扫描系统等应用于交通领域。
二、机载激光雷达测量技术概述(一)主要特点及性能测量技术是机载激光雷达系统最先开发的技术之一,也是迄今为止最高效的技术性能之一。
其不仅能够高度覆盖测量范围,高效率进行测量,而且其测量数据十分精确。
准确来说,机载激光雷達技术的测量误差能够严格控制在十五厘米以内。
此外,其测量过程中所得出的点云数据还能够准确反映所勘测地区的地形、地貌等,为测量人员的实际测量降低难度,进一步提高了测量数据的精确性。
除此之外,机载激光雷达在应用于测量时使用的测量方法是主动测量,对所要测量的区域进行实地勘测。
使用机载激光雷达进行测量的最大优点是其工作的开展不受周围环境及天气状况的影响,无论是白天或是黑夜,或是浓雾、阴雨等天气,均能够正常开展工作。
与此同时,机载激光雷达的测量技术具有较强的穿透力,应用于植被茂盛的地区时,也能够直接穿过植被测量被植被所覆盖的区域,且不会出现其测量结果因植被的影响而不准确的情况。
机载激光雷达系统组成讲解

机载激光雷达系统组成讲解机载激光雷达系统由激光发射器、激光接收器、数据处理器、导航系统等组成。
它是一种利用激光技术进行远距离探测和测量的设备,广泛应用于航空、地质勘探、测绘、军事等领域。
激光雷达是一种主动式遥感技术,利用激光束对目标进行扫描和测量。
激光发射器通过发射脉冲激光束,激光束经过大气层后与目标相互作用,一部分激光束被目标反射回来,被激光接收器接收到。
激光接收器将接收到的激光信号转换成电信号,并通过数据处理器进行处理和解析,得到目标的距离、速度、方位等信息。
机载激光雷达系统具有许多优点。
首先,它能够实现高精度的测量。
激光束的波长短,可以实现毫米级的测量精度,尤其适用于需要高精度测量的应用领域。
其次,机载激光雷达系统具有较长的探测距离。
激光束在大气层中传播的衰减较小,因此可以实现远距离的目标探测。
再次,机载激光雷达系统具有高测量速度。
激光束的传播速度非常快,可以实现高速目标的测量和探测。
此外,机载激光雷达系统还具有对地形和目标的三维测量能力,可以获取目标的高程、坐标和形状等信息。
在航空领域,机载激光雷达系统被广泛应用于飞行安全监测和地形测绘。
通过激光雷达系统,可以对航空器周围的地形、建筑物和障碍物进行高精度的三维测量,为飞行员提供准确的导航和避障信息,提高飞行安全性。
此外,机载激光雷达系统还可以用于地理信息系统(GIS)的建设,通过对地表地貌的测量,实现地理信息的采集和更新。
在地质勘探和测绘领域,机载激光雷达系统被应用于地形测绘和地质灾害监测。
通过激光雷达系统,可以获取地表的高程和形状信息,为地质勘探和地质灾害监测提供准确的数据支持。
此外,机载激光雷达系统还可以用于海洋测量和海洋资源勘探,通过对海洋表面的反射激光进行测量,可以获取海洋的波浪、潮汐和海流等信息。
在军事领域,机载激光雷达系统被广泛应用于目标探测和情报获取。
通过激光雷达系统,可以实现对地面、海面和空中目标的探测和跟踪,为军事侦察和目标打击提供准确的数据支持。
机载激光雷达的知识

机载激光雷达的知识发布日期:2009-09-04 我也要投稿!作者:网络阅读:309[ 字体选择:大中小 ]机载激光雷达特点、分类及其发展激光雷达可以按照所用激光器、探测技术及雷达功能等来分类。
目前激光雷达中使用的激光器有二氧化碳激光器,Er:YAG激光器,Nd:YAG激光器,喇曼频移Nd:YAG激光器、GaAiAs 半导体激光器、氦-氖激光器和倍频Nd:YAG激光器等。
其中掺铒YAG激光波长为2微米左右,而GaAiAs激光波长则在0.8-0.904微米之间。
根据探测技术的不同,激光雷达可以分为直接探测型和相干探测型两种。
其中直接探测型激光雷达采用脉冲振幅调制技术(AM),且不需要干涉仪。
相干探测型激光雷达可用外差干涉,零拍干涉或失调零拍干涉,相应的调谐技术分别为脉冲振幅调制,脉冲频率调制(FM)或混合调制。
按照不同功能,激光雷达可分为跟踪雷达,运动目标指示雷达,流速测量雷达,风剪切探测雷达,目标识别雷达,成像雷达及振动传感雷达。
激光雷达最基本的工作原理与无线电雷达没有区别,即由雷达发射系统发送一个信号,经目标反射后被接收系统收集,通过测量反射光的运行时间而确定目标的距离。
至于目标的径向速度,可以由反射光的多普勒频移来确定,也可以测量两个或多个距离,并计算其变化率而求得速度,这是、也是直接探测型雷达的基本工作原理。
由此可以看出,直接探测型激光雷达的基本结构与激光测距机颇为相近,相干探测型激光雷达又有单稳与双稳之分,在所谓单稳系统中,发送与接收信号共同在所谓单稳态系统中,发送与接收信号共用一个光学孔径。
并由发射/接收(T/R)开头隔离。
T/R开关将发射信号送往输出望远镜和发射扫描系统进行发射,信号经目标反射后进入光学扫描系统和望远镜,这时,它们起光学接收的作用。
T/R 开关将接收到的辐射送入光学混频器,所得拍频信号由成像系统聚焦到光敏探测器,后者将光信号变成电信号,并由高通滤波器将来自背景源的低频成分及本机振荡器所诱导的直流信号统统滤除。
