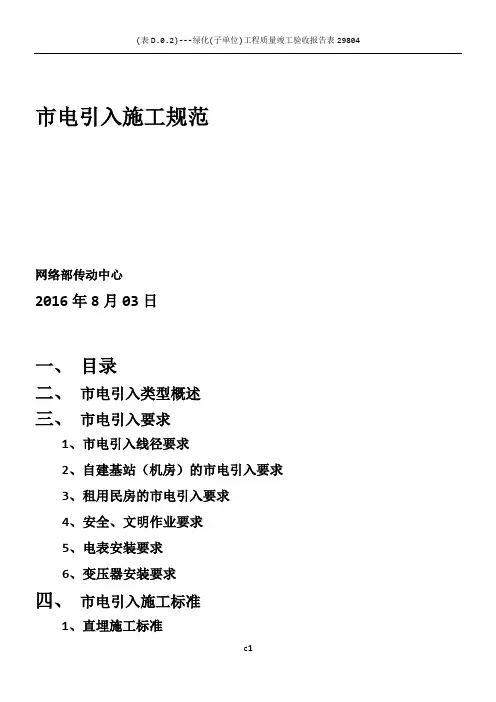

基站市电引入施工规范
市电引入施工规范网络部传动中心2016年8月03日目录一、市电引入类型概述二、市电引入要求1、市电引入线径要求2、自建基站(机房）的市电引入要求3、租用民房的市电引入要求4、安全、文明作业要求5、电表安装要求6、变压器安装要求三、市电引入施工标准1、直埋施工标准2、架空施工标准3、搭火点施工标准4、交流配电箱施工标准一、基站市电引入类型概述目前基站的交流供电基本以当地市电作为主用交流电源，而市电引入情况大概可以分为以下三种情况：1)自建机房类，原则上设有专用变压器，通过一路10KV高压引至基站专用变压器，通过变压器降压后为基站设备供电;自建机房无专用变压器，从远端的公用变压器引一路380V或220V至基站，为基站的设备供电。
2）租用民房作为机房类，设有专用变压器的基站,从租用低压配电系统的输出分路引至基站;租用民房无专用变压器的基站,就近从电力传输线缆处取电引至电表，再从电表引至基站.3)新建拉远站、室分站点、灯塔站点,一般就近从电力传输线缆处取电引至电表，再从电表引至基站。
二、市电引入要求1、市电引入线径要求农村和乡镇基站只考虑 2G 设备供电需求,交流电源引入容量要求不小于15kW，（自建变压器的基站，变压器容量建议按照20kVA 选定),电力线缆线径应不小于4*25mm铝芯.一般市区、城郊及县城基站考虑2G 设备、3G 设备、4G共址,交流市电引入容量要求不小于20kW(自建变压器的基站，变压器容量建议按照30kVA 选定),电力线缆线径应不小于4＊35mm铝芯。
汇聚机房交流市电引入容量要求不小于30KW(自建变压器的基站,变压器容量建议按照50kVA 选定），电力线缆线径应不小于4＊50mm铝芯.核心机房根据实际容量需求和预期容量要求,配置电力线缆线径。
2、自建基站（机房)市电引入要求变压器至基站机房的电力线根据各基站情况可采用地埋引入或采用架空引入,对采用地埋引入电力线的基站，电力线要求采用电力电缆,其线径要求为16mm2(20KVA）/25mm2 （50KVA) 多股铜芯金属护套电力电缆或电缆穿钢管方式,电缆金属护套或钢管二端应就近作接地处理，对采用架空电力线引入的基站,在终端杆处引入机房交流配电箱的电力线应采用16mm2(20KVA)/25mm2（50KVA)的多股铜芯金属护套的电力电缆或电缆穿钢管，并采用地埋方式引入机房，其电缆地埋长度应不小于30 米,电缆金属护套或钢管二端应就近作接地处理，如电缆埋设长度有困难,可采用沿机房四周地埋敷设的方法解决。
基站市电引入标准与规范
基站市电引入标准与规范
市电引入类型
①新建机房设有专用变压器，通过一路10KV高压引至基站专用变压器，通过变压器降压后负责基站设备供电。
②新建机房无专用变压器，从远端的公用变压器引一路380V（或220V）至基站，负责基站设备的供电。
③租用民房的基站，从租用民房的总交流配电箱处引至基站。
④直流远供，通过母端基站将直流升压给远端基站，远端基站通过调压给设备供电。
⑤交流拉远供电。
容量计算与电缆选择
根据基站负荷要求，选择合适的线路。
举例：某机房远期需新增无线设备20KW；传输设备按200W预留；新增3P空调2台；1套48V直流电源系统，配置2组200AH蓄电池组；1套24V直流电源系统，配置2组500AH 蓄电池组。
问引入市电容量需多大？相关电缆如何配置？
根据机房远期设备功耗确定基站市电引入容量，可按以下步骤计算：
①远期无线主设备负载：无线设备20KW。
②空调消耗电功率：制冷量为3P的空调，则每台空调电功率约为：3×735W=2.2KW。
共计2台，即为4.4KW电功率。
备注：1P空调消耗电功率为735W。
③蓄电池组均充充电功率：
•500AH/组×2组×（12节×2.35V/节）×0.1（均充电流系数）=2.82KW；备注：24V开关电源。
•200AH×2×（24×2.35）×0.1=2.25KW；备注：48V开关电源。
因此，两套直流电源系统蓄电池组充电总功耗为：5.07KW。
基站市电引入施工规范
市电引入施工规范网络部传动中心2016年8月03日一、目录二、市电引入类型概述三、市电引入要求1、市电引入线径要求2、自建基站（机房）的市电引入要求3、租用民房的市电引入要求4、安全、文明作业要求5、电表安装要求6、变压器安装要求四、市电引入施工标准1、直埋施工标准2、架空施工标准3、搭火点施工标准4、交流配电箱施工标准一、基站市电引入类型概述目前基站的交流供电基本以当地市电作为主用交流电源，而市电引入情况大概可以分为以下三种情况：1)自建机房类，原则上设有专用变压器，通过一路10KV高压引至基站专用变压器，通过变压器降压后为基站设备供电；自建机房无专用变压器，从远端的公用变压器引一路380V或220V至基站，为基站的设备供电。
2）租用民房作为机房类，设有专用变压器的基站，从租用低压配电系统的输出分路引至基站；租用民房无专用变压器的基站，就近从电力传输线缆处取电引至电表，再从电表引至基站。
3）新建拉远站、室分站点、灯塔站点，一般就近从电力传输线缆处取电引至电表，再从电表引至基站。
二、市电引入要求1、市电引入线径要求农村和乡镇基站只考虑2G设备供电需求，交流电源引入容量要求不小于15kW，（自建变压器的基站，变压器容量建议按照20kVA选定）,电力线缆线径应不小于4*25mm铝芯。
一般市区、城郊及县城基站考虑2G设备、3G设备、4G共址，交流市电引入容量要求不小于20kW（自建变压器的基站，变压器容量建议按照30kVA选定），电力线缆线径应不小于4*35mm铝芯。
汇聚机房交流市电引入容量要求不小于30KW（自建变压器的基站，变压器容量建议按照50kVA选定），电力线缆线径应不小于4*50mm铝芯。
核心机房根据实际容量需求和预期容量要求，配置电力线缆线径。
2、自建基站(机房)市电引入要求变压器至基站机房的电力线根据各基站情况可采用地埋引入或采用架空引入，对采用地埋引入电力线的基站，电力线要求采用电力电缆，其线径要求为16mm2(20KVA)/25mm2(50KVA)多股铜芯金属护套电力电缆或电缆穿钢管方式，电缆金属护套或钢管二端应就近作接地处理，对采用架空电力线引入的基站，在终端杆处引入机房交流配电箱的电力线应采用16mm2(20KVA)/25mm2(50KVA)的多股铜芯金属护套的电力电缆或电缆穿钢管，并采用地埋方式引入机房，其电缆地埋长度应不小于30米，电缆金属护套或钢管二端应就近作接地处理，如电缆埋设长度有困难，可采用沿机房四周地埋敷设的方法解决。
基站市电引入标准与规范图文
基站市电引入标准与规范随着移动通信技术的发展，基站成为了通信网络中不可或缺的一部分。
然而，在基站的建设和使用中，市电引入仍然是一个关键环节。
为了规范基站市电引入，避免基站市电引入带来的安全和稳定性问题，制定了一系列标准和规范。
本文将介绍基站市电引入标准和规范。
1. 市电引入的必要性在基站的建设和使用中，市电引入是必不可少的。
市电不仅为基站提供了必需的能量，还可以为基站提供稳定的电源保障。
同时，市电对于基站的安全性和稳定性也具有重要的作用。
2. 市电引入标准为了规范基站市电引入，制定了一系列标准。
国家有关标准对于基站市电引入的电压范围、电流范围等都有详细的规定。
2.1 GB9264-1998《工业企业电气装置用电压》，规定了电压的变化范围，使得供电的电源更加稳定。
2.2 GB4943.1-2011《安全的低压电器第1部分：通用标准》，规定了基站市电引入的电气安全保障。
2.3 GB/T16149-2012《电信设施固定功耗设备供电电路设计规范》，规定了基站市电引入的供电电路的设计规范。
2.4 YD 4088-2007《移动通信终端设备环境适应性技术要求》中，也规定了基站市电引入的有关标准。
3. 市电引入的规范为了确保基站市电引入的稳定性和安全性，还制定了一系列的规范。
3.1 市电引入线路要求：1.市电引入线路必须满足地线接触可靠，地线电阻小于4Ω的条件。
2.市电引入线路的绝缘电阻应大于1MΩ。
3.市电引入线路必须采用标准电缆，其交叉面积应大于2.5mm²。
3.2 市电引入的保护市电引入应当设置安全保护装置，如过载保护、短路保护、漏电保护、振荡保护等。
在市电进线处应当设置过电压保护装置，使基站在供电电压异常时能够自动切断电源。
3.3 市电引入的接地市电引入的设备应当有良好的接地保护，以减小雷击等天气异常现象所带来的危害。
基站的市电引入是基站运行中不可或缺的一部分，规范化市电引入是确保基站长期稳定运行的重要保障。
基站市电引入(低压)标准与规范
基站市电引入（低压）标准与规范一、电缆架空敷设1、当地下情况复杂不宜采用埋地敷设时，可采用电缆架空敷设方法。
（1）2杆的选择：电杆应采用定型的钢筋混凝土产品。
其构造要符合国家标准。
电杆长度应该根据现场情况由设计确定，地面自建机房要求采用交流三相四线铠装电力电缆埋地进入机房，埋地长度不宜小于15m。
（2（3（4定。
（50.5m。
（6（7（1（2（3（4（5（6）电缆外套的固定要科学合理，不能依赖电缆本身来支撑管道的重量。
（7）电缆走向路由尽量与业主达成一致意见，尽量减少事后的整改。
三、电缆埋地敷设（1）地面自建机房要求采用交流三相四线铠装电力电缆埋地进入机房，埋地长度不宜小于15m（架空线路终端杆与机房距离大于15m）。
外电电缆引上、引下要求使用镀锌钢管保护，钢管需采用镀锌铁线绑扎，距离钢管两端20cm及中段3处，没处绑扎6箍，钢管进入地下需加弯头，弯曲半径不应小于所穿电缆的最小允许弯曲半径，镀锌钢管要求高出地面2.5米，埋深0.7米。
（2）铠装电力电缆的铠装层应在其两端进行可靠的接地。
（3）相线的横截面积一般为35mm2，通信用交流中性线应采用与相线相等截面的导线，导线应采用阻燃电缆。
（4）电源线进入机房后，布线要求固定于走线架或线槽中，要求走线美观、整齐。
（5）转供电从基站场地租赁方的一级空开处引电。
（6）机房内的导线应采用阻燃电缆。
四、市电引入工程问题分析1、箱体线缆敷设要求：铠皮按照低压铠装电缆接地工艺。
市电引入的电缆每段电缆的两端都应绑扎标牌；配电箱的标牌，要求从内2套34567（1）7米杆1.5米；9（2（38要求：电杆组立后回填土时，不可将大石块、杂草、稀泥填入洞内；每填入300mm厚即夯实一次。
在郊区，应培土高出原有地面10-15cm；回土夯实后应立即做好根部的保护设施，以使电杆加固；无法加固或加固不牢，应在杆路两侧做拉线。
注意：有损坏的电杆不能使用。
9、箱体抱箍要求：使用电杆配套抱箍固定。
通信基站市电引入,施工规范及优缺点
1.线路损耗 较大 2.维护成本 较高
适用类型 所有通信站点
宏站（需 负载容量较 直供电非常困难的宏站 负载较小且 所有通信站 配制空调） 小站点，接电 接电较困难 点 较困难宏站 站点
供电方式 交流远供380V或220V 优先等级 1
直供380V 2
直供220V 3直供1Fra bibliotekKVA 4直流拉远 5
转供电 6 受客观原因 影响（业主 或其它原因
选择条件 1.接入点与公变、专变 宏站优先选 1.宏站380KVA 选择自建专变接入条 1．市电引 之间距相差50~100以上， 择接入方式 市电引入困难 件： 入较困难， 取其近。 且负载最大容 1.1500米范围内无公变 费用较高。 2.接入点与公变、专变之 量小于10KW。 、专变。 2.线路路由 间路由，根据难易情况选 2.灯杆、室分 2.1500米范围内无自有 较困难。 择。 、美化天线站 专变但公变负荷无法满 3.公变负荷无法满足要 等负载容量较 足要求，压降较大。可 求，压降较大。 小的站点 争取公变扩容，从公变 处引入380V低压电。 3.其它单位有专变，可 以通过协商搭火，共同 优点 1.维护简单清晰，成本低 1.维护简单 1.维护简单清 分摊损耗、维护等 无 工程接入时 2.提供正规法票 3.无接入成本。 缺点 清晰，成本 晰，成本低 低2.提供正 2.提供正规发 规发票 票 间较快
工程接入时 间较快 2.线路较短 使用成本非 常高。 2.无法提供 发票。
1.应用场景局限情，不适 1.受制于供 1.受制于供电 .工程接入成本最高 用大面积推广。2.集中维 电公司，时 公司，时间无 2.维护成本最高 护相对增加维护难度。 间无法撑控 法撑控。 3.使用成本较高，增加 。 2.接入费用相 变损部分 2.接入费用 对较低，但负 相对较高。 载容量受限。
基站市电引入标准与规范
关注新技术和新应用在基站市电引入领域的发 展趋势，积极探索新的解决方案和商业模式， 以满足未来通信网络发展的需求。
THANKS
感谢观看
基站市电引入安全标准
接地保护
基站市电引入应采用TN-S或TT接 地系统，并配备剩余电流保护装 置，以防止接地故障引起的触电 事故。
过流保护
基站市电引入应设置过流保护装置， 如熔断器或断路器，以防止电流过 大引起的设备损坏。
雷电防护
基站市电引入应采取防雷措施，如 安装避雷器，以降低雷击对设备造 成的损坏和影响。
02
基站市电引入标准
基站市电引入技术标准
01
02
03
电压范围
基站市电引入的电压范围 应在标称电压的-20%至 +10%之间，以确保设备 正常运行。
频率要求
基站市电引入的频率应与 当地电网一致，偏差不超 过±1Hz。
谐波要求
为了保护电网和设备，基 站市电引入的谐波应符合 国家相关标准，如THD （总谐波畸变率）不超过 5%。
案例效果
该地区的基站市电引入实践取得了显著的效果，不仅满足了基站用电的需求，还提高了市 电引入的可靠性和稳定性，为当地的通信网络建设和发展提供了有力的保障。
失败案例一：某地区基站市电引入问题分析
案例概述
某地区在基站市电引入过程中，由于缺乏有效的规划和管理，导致市电引入工程出现了诸多问题。
问题分析
该地区在实施市电引入工程时，缺乏对基站用电需求的深入了解，导致引入的市电无法满足基站的实际需求。同时， 工程实施过程中缺乏有效的监管和管理，导致工程质量无法得到保障，出现了诸多安全隐患和问题。
市电引入技术规范
一.基站低压市电引入施工规范一般规定采用得设备、器材及材料应符合国家现行技术标准得规定,并应有合格证件,设备应有铭牌。
当采用无正式标准得新型原材料及器材时,安装前应经技术鉴定或试验,证明质量合格后方可使用。
采用得新技术、新设备、新材料、新工艺应不低于本规范得质量标准与工艺要求。
架空电力线路得施工及验收,除按本规范执行外,尚应符合国家现行得有关标准规范得规定。
(一)市电引入标准(满足一下所有要求)1、埋地长度不宜小于15米。
对于自建基站交流供电线路宜采用套钢管直埋地得方式引入机房,2、采用铠装电缆埋地引入方式,电缆两端钢带应就近接地,接地方法同上。
3、供基站下电得高低压架空线路应与周围得树木、建筑等保持足够得安全距离。
4、变压器各接线端子应紧固无松动,确保电气接触良好,无氧化、发热现象,接线瓷瓶无破裂;变压器外壳无漏油痕迹。
5、变压器中性点、外壳得接地引下线应确保紧固良好,无断裂、松动现象。
(二)搭火点要求(满足一下所有要求)1、拱火点应合理,三相搭序应正确并美观。
2、连接应牢固,铜铝对接应用线夹,并做滴水湾。
(三)交流配电箱标准(满足一下所有要求)1、交流配电箱位置正确(区分就是否一体化配电箱),符合施工图设计要求。
2、交流配电箱内各种接线连接正确并牢固。
3、进线应用开孔器、用橡皮圈保护。
压接头用热缩套管。
4、交流配电箱与地面距离1、4米,采用2根长度＞1、4米直径45厘米得镀锌钢管引下,一根套铠装电源缆,一根套箱体保护接地。
(四)油机市电切换箱(满足一下所有要求)1、位置应合理、正确、便于移动油机发电。
由各分公司确认。
2、压接头用热缩套管。
3、杆上装(油机切换)箱,箱底离地面距离1、7米,开关箱得整体不得倾斜,箱内接线工艺美观。
4、切换箱尽量安装在山坡脚下杆处,平地尽量装在机房最近杆处。
5、采用2根长度＞1、7米直径45厘米得镀锌钢管引下,一根套铠装电源缆,一根套箱体保护接地。
(五)三相电要求(满足一下所有要求)1、应使用护套颜色为黑色得三相四线制阻燃铠装电缆。
