基于90°接线的两采样值积算法计算无功功率的研究
牵引变电所微机保护装置两采样积算法的程序设计
牵引变电所微机保护装置两采样积算法的程序设计引言牵引变电所微机保护装置是为了保障牵引变电所的正常运行而设计的一种自动化控制系统。
其中，采样积算算法是该装置的重要组成部分。
本文将深入探讨与牵引变电所微机保护装置两采样积算法的程序设计相关的主题，通过详细分析该算法的原理和应用，全面讨论其设计和实现的相关要点。
采样积算算法原理采样积算算法是一种基于数字信号处理的算法，用于对输入信号进行采样并对采样值进行积分计算。
该算法的原理是将连续时间的输入信号转换为离散时间的采样数据，然后对采样数据进行累加计算，以实现对输入信号的积分。
采样积算算法的应用场景采样积算算法在牵引变电所微机保护装置中具有广泛的应用场景。
以下是几个典型的应用场景：1. 电流保护电流保护是牵引变电所微机保护装置的重要功能之一。
采样积算算法可以对变电所输电线路中的电流进行实时采样，并根据采样数据进行积分计算，从而判断电流是否超过设定的阈值，进而触发相应的保护动作。
2. 电压保护类似于电流保护，采样积算算法也可以应用于牵引变电所微机保护装置中的电压保护功能。
通过对输电线路中的电压进行采样和积分计算，可以检测线路上的电压异常情况，并及时采取保护措施。
3. 故障检测与定位当牵引变电所发生故障时，如短路或接地故障，采样积算算法可以用于检测和定位故障点。
通过对输入信号进行采样，积分计算并与预设的故障模型进行比较，可以准确地确定故障点的位置。
4. 瞬时功率计算在牵引变电所微机保护装置中，瞬时功率的计算是一个常见的需求。
采样积算算法可以对输入信号进行采样，并根据采样值进行积分计算，从而得到瞬时功率的近似值。
采样积算算法的设计要点在设计牵引变电所微机保护装置的采样积算算法时，需要考虑以下要点：1. 采样频率的选择采样频率是指每秒钟进行采样的次数。
采样频率的选择需要满足采样定理，即采样频率应大于或等于信号中最高频率的两倍。
同时，还需要根据实际需求和设备性能来确定采样频率，以保证采样数据的准确性和实时性。

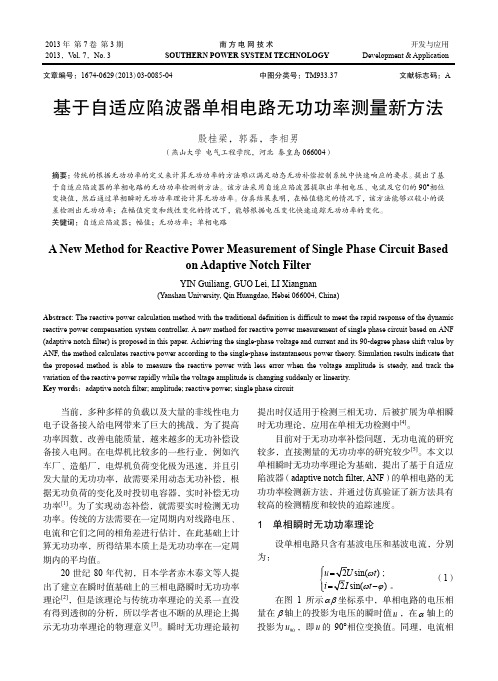

基于自适应陷波器单相电路无功功率测量新方法_殷桂梁
1 单相瞬时无功功率理论
设单相电路只含有基波电压和基波电流，分别 为：
u 2U sin(t ) ; （1） i 2 I sin(t ) 。 在图 1 所示 坐标系中，单相电路的电压相
量在 轴上的投影为电压的瞬时值 u ，在 轴上的 投影为 u90 ，即 u 的 90°相位变换值。同理，电流相
A New Method for Reactive Power Measurement of Single Phase Circuit Based on Adaptive Notch Filter
YIN Guiliang, GUO Lei, LI Xiangnan
(Yanshan University, Qin Huangdao, Hebei 066004, China) Abstract: The reactive power calculation method with the traditional definition is difficult to meet the rapid response of the dynamic reactive power compensation system controller. A new method for reactive power measurement of single phase circuit based on ANF (adaptive notch filter) is proposed in this paper. Achieving the single-phase voltage and current and its 90-degree phase shift value by ANF, the method calculates reactive power according to the single-phase instantaneous power theory. Simulation results indicate that the proposed method is able to measure the reactive power with less error when the voltage amplitude is steady, and track the variation of the reactive power rapidly while the voltage amplitude is changing suddenly or linearity. Key words：adaptive notch filter; amplitude; reactive power; single phase circuit
电力系统常用交流采样方法对比评价
电力系统常用交流采样方法对比评价摘要：伴随着科学技术的不断发展和进步，要对电量进行计量就要利用数据采集机制，是实现自动化管理的根本，其中，交流采样能提升实时性和相位准确性，且整体采样处理工序的成本投资少，更加便于后期维护，具有一定的推广价值。
本文简要分析了电力系统内交流采样的过程，并对不同采样方法和对比展开了讨论，仅供参考。
关键词：电力系统；交流采样；方法；对比一、交流采样概述在电力系统不断发展的时代背景下，电力网容量在不断增加，相应的应用结构复杂程度也在加深，这就需要相关部门借助实时监控体系对自动化进行集中调度和处理，确保能准确且快速地完成采集系统中模拟电量的处理和收集。
需要注意的是，若是依据不同的采样信号进行分类，主要分为直流采样以及交流采样，前者就是将交流电压以及电流信号直接转变为0到5V的直流电压，然后借助相应的处理机制对电流数量予以采集分析，因为处理机制的算法较为简单，所以更加利于开展滤波工作。
但是，因为直流采样维护难度较大且不能完成实时信号采集，因此在电力系统中的应用受限。
后者则主要是将交流电量转变为±5V交流电压或者是0到5V交流电压，整体相位失真程度较小，维护便利，但是算法较为简单，在计算技术不断发展的情况下，其技术便捷化程度也有所提高，将逐步取代传统的直流采样[1]。
二、电力系统常用交流采样方法（一）正弦函数模型算法正弦函数模型算法中主要包括2点采样算法、半周期积分法、最大值算法以及单点算法，不同的算法的原理也有所差异。
1.半周期积分算法主要是基于正弦量在任意半个周期内绝对值进行的算法处理，因为绝对值本身是一个常数，因此，要结合数据窗长度和算法自身的滤波能力对相关数据进行处理，偶次高频分量正负半个周期内的相关积分也会形成抵消量，且奇次波不能完全抵消，但是相应的影响会随之降低。
具体算法如下：假设，能得出相应的关系式，若是将公式中的内容进行离散化处理，则能得出，在公式中可知N就是整个采样计算体系中的采样点数，将其进行对比分析后能得出。
无功计量方法（精选5篇）
无功计量方法（精选5篇）第一篇：无功计量方法无功计量的方法答：在漫长的缺乏真无功功率表（或称自然无功表）的时代，在用的各种无功表全部是假无功表（或称人为无功表）。
人为无功表种类繁多，原理各异，但有一个共同特点，就是只适用于对称三相电路。
当三相电路不对称时，会产生原理性误差，也就是测量方法误差，它是由于测量方法不完善引起的，与仪表的质量无关。
显然，检定这种仪表时，应将测量方法误差排除在外。
这就要求标准表与被检表具有同样的测量原理，也就是说，应该使用人为无功标准表，如果使用真无功标准表反倒不合适。
什么是基本误差答：基本误差是指在参比条件下（参比电压、参比频率、参比温度下）电能表计量值与实际值之间的差值的百分数。
什么叫“PCB板”答：“PCB板”即通常说的“印刷线路板”。
集中器是种什么样的设备？答：集中器是指用于低压用户自动化抄表的，收集一体化载波电能表及被虚拟电能表的采集终端的数据，并进行处理存储，同时能和主站或手持单元进行数据交换的设备。
CPU卡表的主要功能？答：1）显示功能：液晶能轮显表号、总用电量、反向用电量、剩余电量 2）智能控制功能：在用户购电量用完时，自动切断用户用电3）预报警功能：当表内剩余电量≤报警电量时，电表能发出声光报警（不同厂家报警方式稍有不同），提醒用户及时购电；4）透支功能：当所购电量用完时电表将跳闸，此时用户可以拿IC 卡插表，插表后电表合闸，允许用户使用一次透支电量，此时电表显示的剩余电量为负数。
如果没有及时充值，透支电量用完后将再次跳闸，此时插卡无效，必须购电插卡后才能继续用电；由于透支功能必须插卡才能激活，所以透支电量必须在开户后才能使用5）数据返读功能：用户每次插卡时，电表均可将当前的剩余电量、累计购电量、累计用电量、过零电量、非法插卡次数、运行状态和表号等信息返写到IC卡中（单费率与复费率的返写内容有所不同），用户下次来购电时，供电部门就可以读卡获取信息；6）安全保护功能：在电表内安装有ESAM模块，与IC卡相互做密钥认证，具有高度安全性，确保一户一表一卡，每次购电插卡只有一次充值有效；7）防止电量囤积功能：如果电表中当前剩余电量大于或等于囤积电量，插卡时将拒绝充值，必须等到剩余电量小于囤积电量时，才能充值成功预付费系统各名词解释户号：在开户时电力公司为每一用户分配的编号，一户一号。

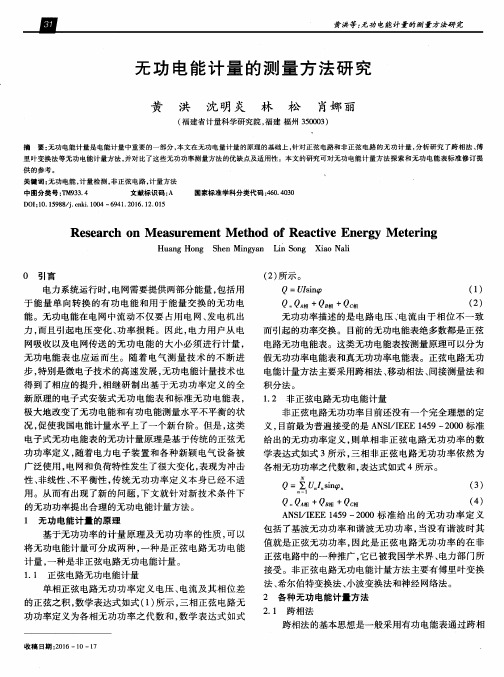

无功电能计量的测量方法研究
