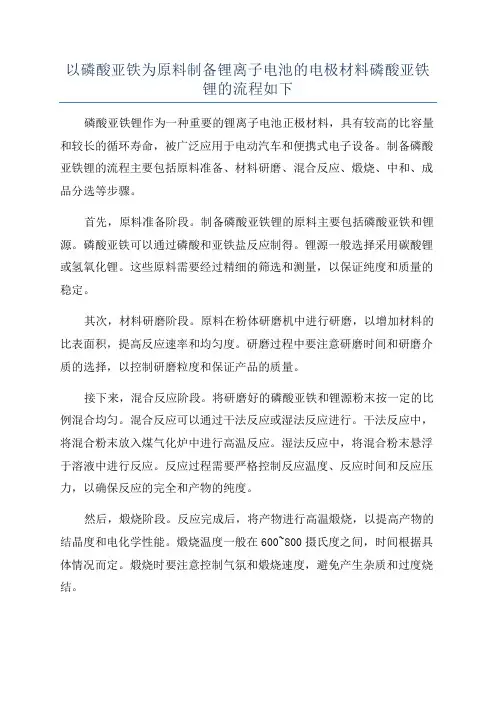

以磷酸亚铁为原料制备锂离子电池的电极材料磷酸亚铁锂的流程如下
以磷酸亚铁为原料制备锂离子电池的电极材料磷酸亚铁锂的流程如下磷酸亚铁锂作为一种重要的锂离子电池正极材料，具有较高的比容量和较长的循环寿命，被广泛应用于电动汽车和便携式电子设备。
制备磷酸亚铁锂的流程主要包括原料准备、材料研磨、混合反应、煅烧、中和、成品分选等步骤。
首先，原料准备阶段。
制备磷酸亚铁锂的原料主要包括磷酸亚铁和锂源。
磷酸亚铁可以通过磷酸和亚铁盐反应制得。
锂源一般选择采用碳酸锂或氢氧化锂。
这些原料需要经过精细的筛选和测量，以保证纯度和质量的稳定。
其次，材料研磨阶段。
原料在粉体研磨机中进行研磨，以增加材料的比表面积，提高反应速率和均匀度。
研磨过程中要注意研磨时间和研磨介质的选择，以控制研磨粒度和保证产品的质量。
接下来，混合反应阶段。
将研磨好的磷酸亚铁和锂源粉末按一定的比例混合均匀。
混合反应可以通过干法反应或湿法反应进行。
干法反应中，将混合粉末放入煤气化炉中进行高温反应。
湿法反应中，将混合粉末悬浮于溶液中进行反应。
反应过程需要严格控制反应温度、反应时间和反应压力，以确保反应的完全和产物的纯度。
然后，煅烧阶段。
反应完成后，将产物进行高温煅烧，以提高产物的结晶度和电化学性能。
煅烧温度一般在600~800摄氏度之间，时间根据具体情况而定。
煅烧时要注意控制气氛和煅烧速度，避免产生杂质和过度烧结。
之后，中和阶段。
煅烧后的产物需要进行中和处理，去除杂质和调节pH值。
常用的中和剂包括盐酸和硫酸等。
中和过程中要注意对产物的搅拌和加热，并严格控制中和剂的用量和中和时间。
最后，成品分选阶段。
经过中和处理后的产物需要进行过滤、洗涤和干燥，以得到纯净的磷酸亚铁锂成品。
成品分选时要注意控制过滤速度和滤饼的厚度，以及干燥温度和时间，以确保产品的质量和稳定性。
总之，制备磷酸亚铁锂的流程复杂且需要严格的控制条件。
在每个步骤中，都需要注意原料的选择和处理、反应条件的控制、产物的分离和纯化等方面，以确保最终制得的磷酸亚铁锂具有优良的电化学性能。

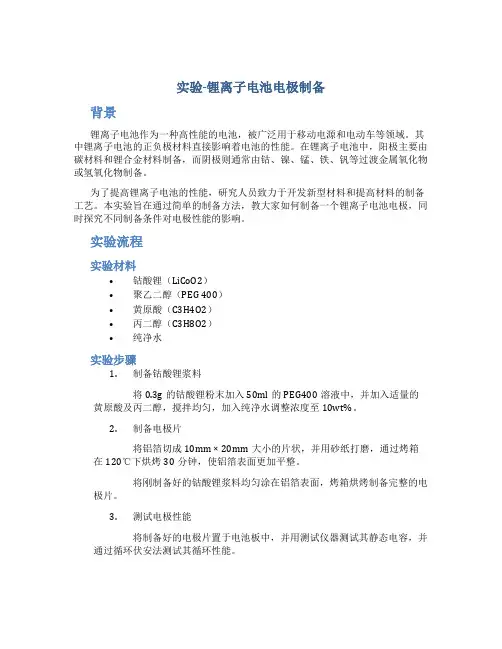

实验-锂离子电池电极制备
实验-锂离子电池电极制备背景锂离子电池作为一种高性能的电池，被广泛用于移动电源和电动车等领域。
其中锂离子电池的正负极材料直接影响着电池的性能。
在锂离子电池中，阳极主要由碳材料和锂合金材料制备，而阴极则通常由钴、镍、锰、铁、钒等过渡金属氧化物或氢氧化物制备。
为了提高锂离子电池的性能，研究人员致力于开发新型材料和提高材料的制备工艺。
本实验旨在通过简单的制备方法，教大家如何制备一个锂离子电池电极，同时探究不同制备条件对电极性能的影响。
实验流程实验材料•钴酸锂（LiCoO2）•聚乙二醇（PEG 400）•黄原酸（C3H4O2）•丙二醇（C3H8O2）•纯净水实验步骤1.制备钴酸锂浆料将0.3g的钴酸锂粉末加入50ml的PEG400溶液中，并加入适量的黄原酸及丙二醇，搅拌均匀，加入纯净水调整浓度至10wt%。
2.制备电极片将铝箔切成10mm × 20mm大小的片状，并用砂纸打磨，通过烤箱在120℃下烘烤30分钟，使铝箔表面更加平整。
将刚制备好的钴酸锂浆料均匀涂在铝箔表面，烤箱烘烤制备完整的电极片。
3.测试电极性能将制备好的电极片置于电池板中，并用测试仪器测试其静态电容，并通过循环伏安法测试其循环性能。
实验结果经过实验，我们得到了如下结果：•制备出来的电极表面均匀且平整，厚度约为20 µm。
•循环伏安测试结果显示，制备出的电极片在0-3 V电压范围内能够提供较高的比容量和较好的循环性能。
分析与讨论通过实验结果，我们可以看出，在制备电极过程中，各种材料和条件都对电极性能产生了重要影响。
其中，钴酸锂浆料的配方比例、烤箱的温度和时间等因素都能够影响电极片的均匀性和表面平整度，从而影响电极的比容量和循环性能。
此外，这种制备方法可以适用于制备其他类型的锂离子电池正负极材料。
但需要注意的是，不同材料的制备条件可能有所差别，需要进行适当的调整和优化。
通过本实验，我们顺利制备出了钴酸锂电极片，并测试了其性能。
锂离子电池用无溶剂干法电极的制备及其性能研究
spectrometer (EDS). The electrochemical performance of LiNi0.8Co0.1Mn0.1O2 dry electrodes
锂离子电池用无溶剂干法电极的制备及其性能研究
郭德超 1，郭义敏 1，张啟文 1，慈祥云 1，何凤荣 1,2
（1 东莞东阳光科研发有限公司，广东 东莞 523871；2 四川大学化学工程学院，四川 成都 610065）
摘 要：采用无溶剂电极制备技术成功制备了锂离子电池用 LiNi0.8Co0.1Mn0.1O2 干法电极片，采用扫描电子显微镜
excellent capacity retention of 94.89% for more than 500 cycles, which is much greater than
that of traditional wet-coated electrodes. Inside the dry electrodes after 500 cycles, a stable
第 10 卷 第 4 期
2021 年 7 月
储 能 科 学 与 技 术
Energy Storage Science and Technology
Vol.10 No.4
Jul. 2021
储能材料与器件
容量保持率为 94.89%，循环性能明显优于传统的湿法涂布电极。500 圈循环后的电极片内部仍保持着稳定的网
状黏结剂结构，LiNi0.8Co0.1Mn0.1O2 活性物质颗粒表面的裂隙显著少于湿法涂布电极，表明由 PTFE 纤维构成的三
实验5 锂离子电池装配及表征----实验报告
实验5 锂离子电池装配及表征一．锂离子电池的工作原理锂离子电池是在以金属锂及其合金为负极的锂二次电池基础上发展来的。
在锂离子电池中, 正极是锂离子嵌入化合物, 负极是锂离子插入化合物。
在放电过程中, 锂离子从负极中脱插, 向正极中嵌入, 即锂离子从高浓度负极向低浓度正极的迁移；相反, 在充电过程中, 锂离子从正极中脱嵌, 向负极中插入。
这种插入式结构, 在充放电过程中没有金属锂产生, 避免了枝晶, 从而基本上解决了由金属锂带来的安全问题。
在充放电过程中, 锂离子在两个电极之间来回的嵌入和脱嵌, 被形象地称为“摇椅电池”(Rocking Chair Batteries), 它的工作原理如图 1.1所示。
二．锂离子电池的制备工艺和需要注意的问题1.制备工艺流程配料----和膏-----涂板----干燥-----冲片-----压片-----扣式电池的组装（具体过程见讲义）2.需要注意的问题（思考题第一题）扣式锂离子电池制备工艺的关键是和膏、电极制备、电池装配及封口。
研究发现, 和膏及电极制备工艺对活性物质是否掉粉有重要影响, 而电池的装配和封口工艺则是影响扣式锂离子电池充放电性能的主要因素。
（2）当正极原料配比固定时, 对极片质量影响最大的便是搅拌过程, 搅拌方法选择不好将会导致极片的导电性降低和极片掉粉, 极片掉粉将会直接影响电池容量等。
搅拌方式有超声波搅拌、磁力搅拌、强力搅拌以及手工研磨。
经研究发现采用强力搅拌和超声波搅拌得到的极片质量最好, 而在本实验中我们使用的搅拌效果最差的手工研磨, 这很难得到好的结果。
所以在和膏时要注意搅拌方式的选择。
（3）干燥温度和时间选择不适也会导致极片掉粉, 干燥的目的是为了除去膏体中大量的溶剂NMP 以及在配膏过程中吸收到的水分, 温度和时间都应选择合适。
压片时压力要选择适中, 压片的目的主要有两个: 一是为了消除毛刺, 使极片表面光滑、平整, 防止装配电池时毛刺穿透隔膜引起短路; 二是增强膏和集流体的强度, 减小欧姆电阻。
实验八 锂离子电池制备及性能测试实验指导书
实验一：锂离子电池制备及性能测试实验学时：6实验类型：综合实验要求：必修一、实验目的(1）了解锂离子二次电池的工作原理；(2）了解电解质溶液的导电机理和锂离子电池电极材料的合成方法；(3）掌握扣式锂离子电池电极的制备工艺及电池的装配过程；(4）掌握锂离子电池电性能测试方法。
二、实验内容扣式锂离子电池电极的制备工艺及电池的装配过程和扣式锂离子电池电化学性能测试。
三、实验原理、方法和手段液态锂离子二次电池通常采用层状复合氧化物为正极，人造石墨或者天然石墨为负极，充放电过程中通过锂离子的移动实现。
以商品化的液态电解质锂离子电池为例，如下图1- 1，正极材料和负极材料分别为LiFePO4和石墨，以LiPF6- EC-DEC为电解液，其电池工作原理如下：锂离子电池实质上是一种锂离子浓差电池，正负电极由两种不同的锂离子嵌入化合物组成。
正极材料是一种嵌锂式化合物，在外界电场作用下化合物中的Li 从晶体中脱出和嵌入。
当电池充电时，Li+离子从正极嵌锂化合物中脱出，经过电解质溶液嵌入负极化合物晶格中，正极活性物处于贫锂状态；电池放电时，Li+则从负极化合物中脱出，经过电解质溶液再嵌入正极化合物中，正极活性物为富锂状态。
为保持电荷平衡，充放电过程中应有相同数量的电子经外电路传递，与Li+一起在正、负极之间来回迁移，使正、负极发生相应的氧化还原反应，保持一定的电位。
工作电位与构成正、负极的可嵌锂化合物的化学性质、Li+离子浓度等有关。
在正常充放电过程中，负极材料的化学结构不变。
因此，从充放电反应的可逆性看，锂离子电池反应是一种理想的可逆反应。
锂离子电池在工作电位与构成电极的插入化合物的化学性质、Li+的浓度有关。
充电：LiFePO4 - xLi+ - xe- →xFePO4 + (1-x)LiFePO4放电：FePO4 + xLi+ + xe- →xLiFePO4 + (1-x)FePO4图1- 1. 锂离子电池工作原理，LiFePO4为正极，石墨为负极.研究表明，Li+的脱嵌过程是一个两相反应，存在着LiFePO4和FePO4两相的转化，充电时，铁离子从FeO6层面间迁移出来，经过电解液进入负极，发生Fe2+→Fe3+的氧化反应，为保持电荷平衡，电子从外电路到达负极。
锂离子电池工艺流程
锂离子电池工艺流程1.步骤一：正负电极材料的制备锂离子电池正负电极的制备是整个工艺流程的第一步。
正极材料一般采用氧化物，如氧化钴、氧化镁等，通过混合、磨碎、干燥等工艺制备成片状电极材料。
负极材料则主要是石墨，通过混合、浆料的制备，涂布在铜箔上制备成片状电极材料。
2.步骤二：电极的装配正负电极分别涂覆在铜箔和铝箔上，并通过辊压等工艺将电极材料均匀地涂覆在箔上，形成电极片。
电极片一般需要经过烘干、压实等工艺处理，以提高电极的密度和稳定性。
3.步骤三：电解液的制备电解液是锂离子电池的重要组成部分，一般由电解质、溶剂和添加剂等组成。
电解质常采用锂盐，如六氟磷酸锂、四氟硼酸锂等，溶剂则多为有机溶剂，如碳酸酯类、醚类等。
添加剂用于调节电解液的性能，提高电池的循环寿命和安全性。
4.步骤四：电池的组装电池的组装是将正负电极片以及电解液进行封装，形成完整的电池单体。
一般电池的正负电极片间隔一定的距离，形成正负极与电解质的电池结构。
电池的组装过程一般包括正负极的叠层，电解液的注入和封装等步骤。
5.步骤五：电池的充放电测试组装完成的电池需要进行充放电测试以验证其电池性能。
充放电测试过程中，需要对电池进行循环充放电，并测试其电压、容量、内阻等参数。
测试结果可以评估电池的性能，例如容量、循环寿命和能量密度等。
6.步骤六：电池的封装电池封装是将测试合格的电池进行进一步封装，以保护电池结构，提高其安全性。
电池封装通常将电池单体与保护电路板、外壳等组装在一起，形成成品电池。
电池封装还需要进行温度、湿度等环境适应性测试，以确保电池在各种使用环境中的可靠性和稳定性。
以上是锂离子电池的工艺流程，其中涵盖了正负电极材料的制备、电极的装配、电解液的制备、电池的组装、电池的充放电测试和电池的封装等关键步骤。
整个工艺流程对于保证锂离子电池的性能和可靠性至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验1．3 锂离子电池电极制备
一. 实验目的
1.了解锂离子电池电极的构成
2.了解锂离子电池电极的充放电机理
3.掌握锂离子电池电极制备的关键技术
二. 实验原理
锂离子电池是指正负极为Li＋嵌入化合物的二次电池。
正极通常采用过渡金属氧化物Li ＣｏＯ2、LiＮiO2、ＬiMn2Ｏ4或LｉFeＰO４等高氧化还原电势的材料，负极采用石墨、碳、或者Li4Ｔｉ５O12、LiTi２（PＯ4)3等氧化还原电势较低的材料。
电解质为可分为有机电解质和水相电解质两类,有机电解质以ＬｉPF6、ＬiAsF６或LiClO４等锂盐，混合碳酸酯作为溶剂;水相以硫酸锂、硝酸锂、LiOH溶液作为电解质。
充放电过程中，Li＋在正负极之间往返嵌入或脱出，被形象地称为“摇椅式”(rocｋ chaiｒ）电池。
实际上,电化学活性材料通常因为导电性差，需要添加石墨导电剂，与其混合,并以聚合物分子作为粘合剂，将活性物质、导电剂均匀混合涂布成薄膜,作为锂离子电池的电极片。
以西门子的电池电极片制备工序为例，介绍电极片的制备流程。
混涂压干切
图1.4.１西门子锂离子电池电极制备工艺示意图
1.混料
将负极材料（碳为主）与导电剂和粘结剂，加极性溶剂经混料机混合成均一的浆料。
目标最大可能分散,注意无活性物质溶解或结构破坏。
正极材料以过渡金属锂氧化
物为活性物质。
2.涂布
正极:铝箔;负极：铜箔。
涂布厚度达到150－30０微米，注意厚度偏差1-２微米以
内。
3.压片
在干燥流水线上逐步升温至１５0℃干燥除去溶剂，减少压片过程中产生的气泡,避免极片产生裂缝。
4.干燥
可在真空干燥箱中进一步干燥除去极片中的水分,达到水分低于0．5%.
5.切片
通过高精度切割技术，有时采用激光切割达到高精度尺寸；避免产生毛刺、碎屑。
图1.4.２电极片制备流程图
三.仪器设备
鼓风干燥箱、真空干燥箱、超声清洗机、电子天平、剪刀、红外灯
四.实验原料
电极材料ＬｉTi
２(PO
４
)
３
、导电剂suｐer P,粘结剂聚偏氟乙烯PVDF，溶剂
NMP, 不锈钢片，玛瑙研钵
五.实验步骤
以得到高导电性的电极片为目的。
1.准备集流片:剪取约３×3 ｃm2的不锈钢片，依次在去离子水和乙醇中超声波清洗1
０ mｉｎ，取出50~６0 ℃干燥10分钟，并测量质量待用。
2.按质量比８0:1０:1０计算电极活性材料、导电碳黑以及PVＤF的质量;
3.称量电极材料进行研磨20分钟；称量导电炭黑、ＰVDF加到上述电极材料中，继
续研磨30分钟混合;
4.并加少量NＭP溶剂作为分散剂,在玛瑙研钵中研磨２0分钟调匀，得到黑色墨汁状
混合物。
5.然后在不锈钢片上成膜，
6.将６0度下干燥的电极膜在烘箱箱中控温125℃,干燥24小时，
六.注意事项
1．电极片须烘干，不含有机溶剂、水分含量足够低。
2．电极浆料要求能够涂布均匀、平整。
七.实验报告要求
1.实验目的、原理、步骤
2.得到电极片上的活性物质的量:（1)需计算出电极片单位面积上的包含粘合
剂、导电剂和ＬiTi2(ＰO4)3的总质量，（2)每片电极片上活性物质LiTｉ２
（ＰO4)3的净质量。
3.预估理论容量计算方法：计算出LiTi2(ＰＯ４)3的理论充放电容量（每个分子
有2电子可转移，容量以mAh/g表示)。
八.思考题
1．浆料混合、制备电极片有什么需要注意事项？
2．讨论一下研磨混合时添加次序的影响。
