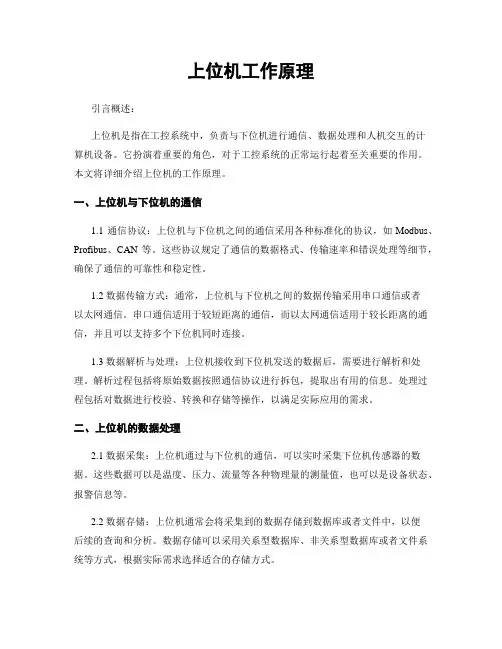

上位机工作原理
上位机工作原理引言概述：上位机是指在工控系统中，负责与下位机进行通信、数据处理和人机交互的计算机设备。
它扮演着重要的角色，对于工控系统的正常运行起着至关重要的作用。
本文将详细介绍上位机的工作原理。
一、上位机与下位机的通信1.1 通信协议：上位机与下位机之间的通信采用各种标准化的协议，如Modbus、Profibus、CAN等。
这些协议规定了通信的数据格式、传输速率和错误处理等细节，确保了通信的可靠性和稳定性。
1.2 数据传输方式：通常，上位机与下位机之间的数据传输采用串口通信或者以太网通信。
串口通信适用于较短距离的通信，而以太网通信适用于较长距离的通信，并且可以支持多个下位机同时连接。
1.3 数据解析与处理：上位机接收到下位机发送的数据后，需要进行解析和处理。
解析过程包括将原始数据按照通信协议进行拆包，提取出有用的信息。
处理过程包括对数据进行校验、转换和存储等操作，以满足实际应用的需求。
二、上位机的数据处理2.1 数据采集：上位机通过与下位机的通信，可以实时采集下位机传感器的数据。
这些数据可以是温度、压力、流量等各种物理量的测量值，也可以是设备状态、报警信息等。
2.2 数据存储：上位机通常会将采集到的数据存储到数据库或者文件中，以便后续的查询和分析。
数据存储可以采用关系型数据库、非关系型数据库或者文件系统等方式，根据实际需求选择适合的存储方式。
2.3 数据分析与展示：上位机可以对采集到的数据进行分析和处理，以提取出有用的信息。
数据分析可以包括统计分析、趋势分析、异常检测等。
同时，上位机还可以将处理后的数据以图表、报表等形式进行展示，方便用户进行观察和决策。
三、上位机的人机交互3.1 图形界面：上位机通常具备友好的图形界面，以方便用户进行操作和监控。
图形界面可以包括菜单、按钮、图表、报表等元素，用户可以通过鼠标、键盘等输入设备与上位机进行交互。
3.2 报警与提示：上位机可以实时监测下位机的工作状态，并对异常情况进行报警和提示。
C#做一个简单的进行串口通信的上位机
C#做一个简单的进行串口通信的上位机1、上位机与下位机上位机相当于一个软件系统，可以用于接收数据、控制数据。
即可以对接收到的数据直接发送操控命令来操作数据。
上位机可以接收下位机的信号。
下位机是一个控制器，是直接控制设备获取设备状况的计算机。
上位机发出的命令首先给下位机，下位机再根据此命令解释成相应时序信号直接控制相应设备。
下位机不时读取设备状态数据（一般为模拟量），转换成数字信号反馈给上位机。
上位机不可以单独使用，而下位机可以单独使用。
2、串口通信串口相当于硬件类型的接口。
比如无线传感节点发送信号到汇聚节点，汇聚节点通过串口将数据传到计算机中的上位机中，上位机接收信息，并处理。
串口是按位（bit）发送和接收字节。
串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。
对于两个进行通信的端口，这些参数必须匹配。
a，波特率：这是一个衡量符号传输速率的参数。
b，数据位：这是衡量通信中实际数据位的参数。
c，停止位：用于表示单个包的最后一位。
典型的值为1，1.5和2位。
d，奇偶校验位：在串口通信中一种简单的检错方式。
3、C#代码[c#] view plain copying System;ing System.Collections.Generic;ing ponentModel;ing System.Data;ing System.Drawing;ing System.Linq;ing System.Text;ing System.Threading.Tasks;ing System.Windows.Forms;ing System.IO.Ports;ing System.Diagnostics;space serial213.{14.public partial class Form1 : Form15.{16.SerialPort s = new SerialPort(); //实例化一个串口对象，在前端控件中可以直接拖过来，但最好是在后端代码中写代码，这样复制到其他地方不会出错。
3D打印机的软件系统组成部分
3D打印机的软件系统组成部分主要由计算机、应用软件、底层控制软件和接口驱动单元组成。
1)计算机一般采用上位机和下位机两级控制。
其中上位主控机一般采用配置高、运行速度快的PC机；下位机采用嵌入式系统DSP（数字信号处理器），驱动执行机构。
上位机和下位机通过特定的通信协议进行双向通信，构成控制的双层结构。
为提高数据传输速度和可靠性，上位机和下位机的接口可选用通信速率高，数据传输量大的PCI接口，实现多重复杂控制任务的高效性与协调运动。
上位机完成打印数据处理和总体控制任务，主要功能有：(1)从CAD模型生成符合快速打印成型工艺特点的数据信息；(2)设置打印参数信息：(3)对打印成型情况进行监控并接收运动参数的反馈，必要时通过上位机对成型设备的运动状态进行干涉；(4)实现人机交互，提供打印成型进度的实时显示；(5)提供可选加工参数询问，满足不同材料和加工工艺的要求。
下位机进行打印运动控制和打印数据向喷头的传送。
它按照预定的顺序向上位机反馈信息，并接受控制命令和运动参数等控制代码，对运动状态进行控制。
2)应用软件主要包括下列模块处理部分：(1)切片模块：基于STL文件切片模块；(2)数据处理：具有切片模块到打印位图数据的转换，打印区域的位图排版；对于彩色打印还需要对彩色图像进行分色处理；(3)工艺规划：具有打印控制方式，打印方向控制等模块；(4)安全监控：设备和打印过程故障自诊断，故障自动停机保护。
3)底层控制软件：主要用于下位机控制各个电机，以完成铺粉辊的平移和自转、粉缸升降、打印小车系统的X、Y 平面运动。
4)接口驱动单元：主要完成上位机与下位机接口部分驱动。
分层软件，就是把3D模型按照层厚设置按照Z轴方向分层，并得到G代码，供设备使用。
基本上3D打印机都自带了控制软件，对于想自己开发3D打印机的朋友来说，已经有很多国外的免费或者开源的分层软件可以直接使用。
上位机与下位机PPT课件
昆仑通态人机界面
15
昆仑通态人机界面
16
昆仑通态人机界面
17
本报告包括以下主要议题
¶ 上位机与下位机概念 ¶ 常见上位机及其组成 ¶ 常见下位机及其组成
18
常见下位机有：智能仪表、智能模块、变频器、称重 仪器、电力设备、板卡、PLC。
19
―ADAM-4000
RS485
ADAM-4000
7
两机如何通讯，一般取决于下位机。 通常上位机和下位机通讯可以采用不同的通讯协议， 可以有RS232的串口通讯，或者采用RS485串行通讯； 当用计算机和PLC通讯的时候不但可以采用传统的D形 式的串行通讯，还可以采用更适合工业控制的双线的 PROFIBUS-DP通讯； 采用封装好的程序开发工具就可以实现PLC和上位机的 通讯。当然可以自己编写驱动类的接口协议控制上位 机和下位机的通讯。
13
昆仑通态人机界面
TPC1061Ti，是一套以先进的Cortex-A8 CPU为核心（ 主频600MHz）的高性能嵌入式一体化触摸屏。该产品 设计采用了10.2英寸高亮度TFT液晶显示屏（分辨率 1024×600），四线电阻式触摸屏式组态软件（运行版）， 具备强大的图像显示和数据处理功能。
12
人机界面（HMI）产品的组成及工作原理
HMI软件一般分为两部分，即运行于 HMI硬件中的系统 软件和运行于PC机Windows操作系统下的画面组态软件 （组态王、力控、MCGS、WINCC FLEXIBLE）。 使用者都必须先使用HMI的画面组态软件制作“工程文 件”，再通过PC机和HMI 产品的通讯口(串口、USB、 网口），把编制好的“工程文件”下载到HMI的处理器 中运行。
4
5
上位机发出的命令首先给下位机，下位机再根据此命 令解释成相应时序信号直接控制相应设备。 下位机不时读取设备状态数据，转换成数字信号反馈 给上位机。 简言之如此，实际情况千差万别，但万变不离其宗。 上下位机都需要编程，都有专门的开发系统。

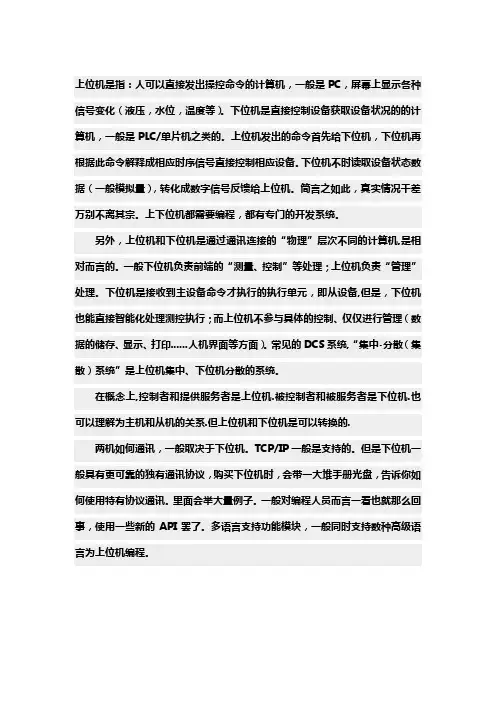

上位机和下位机的区别
上位机是指：人可以直接发出操控命令的计算机，一般是PC，屏幕上显示各种信号变化（液压，水位，温度等）。
下位机是直接控制设备获取设备状况的的计算机，一般是PLC/单片机之类的。
上位机发出的命令首先给下位机，下位机再根据此命令解释成相应时序信号直接控制相应设备。
下位机不时读取设备状态数据（一般模拟量），转化成数字信号反馈给上位机。
简言之如此，真实情况千差万别不离其宗。
上下位机都需要编程，都有专门的开发系统。
另外，上位机和下位机是通过通讯连接的“物理”层次不同的计算机,是相对而言的。
一般下位机负责前端的“测量、控制”等处理；上位机负责“管理”处理。
下位机是接收到主设备命令才执行的执行单元，即从设备,但是，下位机也能直接智能化处理测控执行；而上位机不参与具体的控制、仅仅进行管理（数据的储存、显示、打印......人机界面等方面）。
常见的DCS系统,“集中-分散（集散）系统”是上位机集中、下位机分散的系统。
在概念上,控制者和提供服务者是上位机.被控制者和被服务者是下位机.也可以理解为主机和从机的关系.但上位机和下位机是可以转换的.
两机如何通讯，一般取决于下位机。
TCP/IP一般是支持的。
但是下位机一般具有更可靠的独有通讯协议，购买下位机时，会带一大堆手册光盘，告诉你如何使用特有协议通讯。
里面会举大量例子。
一般对编程人员而言一看也就那么回事，使用一些新的API罢了。
多语言支持功能模块，一般同时支持数种高级语言为上位机编程。
SCADA燃气系统详细介绍
作的要求。 ➢ 页面动态刷新，响应速度明显降低。 ➢ 功能弱化，难以实现传统模式下的特殊功能要求。
31
（2）C／S模式的优点和缺点 C／S结构的优点表现在： ➢ 由于客户端实现与服务器的直接相连，没有中
间环节，因此响应速度快。 ➢ 操作界面漂亮、形式多样，可以充分满足客户
SCADA系统可以集成不同厂家的各种测控产品，开放 性更好。而某一过程的DCS控制系统通常是某固定型 号的。
36
五、SCADA系统的应用
在电力系统中，SCADA系统应用最为广泛，技术发展 也最为成熟。
它作为能量管理系统（EMS系统）的一个最主要的子 系统，有着信息完整、提高效率、正确掌握系统运行 状态、加快决策、能帮助快速诊断出系统故障状态等 优势，现已经成为电力调度不可缺少的工具。
4
SCADA系统典型的系统配置如图所示。
5
2、特点 一般来讲，SCADA系统特指分布式计算机测
控系统，主要用于测控点十分分散、分布范围 广泛的生产过程或设备的监控，通常情况下， 测控现场是无人或少人值守。
6
二、SCADA系统结构
➢ 上位机：侧重监控功能 ➢ 下位机：直接控制功能 ➢ 通信网络：实现上、下位机数据交换
23
1、客户机／服务器结构
C／S结构中客户机和服务器之间的通信以“请求－ 响 应”的方式进行。客户机先向服务器发出请求，服务器 再 响应这个请求，如图1.1所示。 C／S结构最重要的特征是：它不是一个主从环 境，而是一个平等的环境，即C／S系统中各计算机在不 同的场合既可能是客户机，也可能是服务器。在C／S应 用中，用户只关心完整地解决自己的应用问题，而不关 心这些应用问题由系统中哪台或哪几台计算机来完成。
上位机与下位机的区别
上位机与下位机的区别在现代工业自动化和智能控制系统中，上位机与下位机的概念是核心组成部分。
它们共同构成了一个分层的控制架构，使得复杂的控制任务得以高效、有序地执行。
本文将详细介绍上位机与下位机的定义、功能、硬件要求、通信方式和应用场景，以及它们之间的主要区别。
上位机与下位机关系示意图上位机（Host Computer）1、定义与功能：上位机，通常是指具有强大计算能力和数据处理能力的计算机系统。
它负责整个控制系统的监控、指令下发、数据采集、处理分析以及用户交互。
上位机作为系统的“大脑”，能够处理复杂算法，进行长期数据存储，并提供图形化界面供用户操作。
上位机控制示意框图2、硬件要求：上位机的硬件通常包括个人电脑、工业PC或服务器。
这些设备配备有高性能的CPU、较大的内存和存储空间，以及多种I/O 接口。
它们运行着完整的操作系统，如Windows、Linux或其他实时操作系统，以支持复杂的应用程序和网络服务。
3、通信方式：上位机通过各种通信接口与下位机进行数据交换，这些接口包括串行端口（如RS232、RS485）、USB、以太网、WLAN等。
上位机支持多种工业通信协议，如Modbus、Profibus、CANopen、EtherCAT、TCP/IP等，以实现与下位机的互联互通。
4、应用场景：上位机广泛应用于工业自动化、过程控制、监控系统、数据采集和分析、智能建筑管理等领域。
它们通常位于控制系统的最高层，负责协调和管理整个系统的运行。
下位机（Slave Device）1、定义与功能：下位机是指在控制系统中直接与传感器、执行器等硬件相连的设备或控制器。
它负责执行上位机发出的具体控制指令，如开关信号的输出、模拟量的调节、数据的采集等。
下位机通常执行简单的逻辑判断和实时控制任务。
2、硬件要求：下位机的硬件通常包括微控制器、PLC、嵌入式控制板等。
这些设备具有一定的计算能力，但远不如上位机强大。
它们可能运行着简化的操作系统或无操作系统（裸机），并且具有与传感器、执行器直接连接的I/O接口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【修改】上位机和下位机控制功能对比
本文上位机控制和下位机控制组态软件进行了简单的对比，通过一些典型示例说明了分别适合上位机和下位机控制的场合。
当前组态软件在工业控制中得到了日益广泛的应用。
组态软件依据自身的过程数据库，下连各种硬件设备，并通过动态人机界面可以将采集处理的数据展现给用户，或者传递给其他应用程序。
其结构如图所示：
图1 组态软件结构图
组态软件的出现，由于其预先提供了各种常用组件和相关设备驱动，一方面将监控系统设计的难度大为降低，开发相关系统的时间也大为缩短，另一方面，由于可以自由连接多种设备，提供了一个平台，用户可以依据需要设计出成本最优的工程。
对于硬件设备，特别是可编程的PLC等硬件，自身具有一定的控制功能，而可以连接PLC等硬件的组态软件也可以通过脚本等执行一定的控制功能，那么控制是交给上位机的组态软件，还是下位机的PLC呢？这里先对两者做一个简单的比较：
下位机控制
下位机可以执行一些相关的控制动作，优点在于其速度快，可靠性高，稳定。
其缺点在于受到其自身的限制，对于一些特殊的复杂控制，以及和其他特殊设备相关或者
涉及到关系数据库等控制功能作无法执行。
上位机控制
上位机的组态软件同样可以执行一定的控制动作，其优点在于脚本编写更容易，而且可以方便可执行涉及到多个设备以及关系数据库或者其他数据的控制动作，能充分发挥自身系统的优势。
缺点在于有时会遇到上位机和下位机通讯的时间瓶颈，而且通常组态软件运行工控机在其他操作系统上，其稳定性和PLC等有差距。
在实际工程中，应该根据需要来进行相关的控制分布。
下面通过一些典型示例进行说明：
适合下位机控制场合
对于一些实时性要求较高，或者上位机和下位机通讯较慢或容易受到干扰的情况下，建议把关键的控制放在下位机执行。
比如对于一些典型的水利项目，比如水质监测，其运行监测系统的子站和运行组态软件的中心站可能相距较远，其通讯可能采用数传电台，拨号，GSM，GPRS等方式。
在这种情况下，由于其通讯距离远，可能会有些延迟，所以控制功能更多的放在了下位机，而上位机主要负责数据的采集，存储和显示，也可包含一些对下位机的设置功能。
适合上位机控制的场合
对于一些和关系数据库或者多种设备相关的控制功能，单纯的依靠下位机进行控制，可能非常麻烦或者难以实现，这种情况下建议由上位机进行控制。
比如车站的灯光控制，需要获取火车的行车信号以及其他数据来进行判断是否亮灯，而行车信号一般存在数据库或者需要从引导系统中获取，这种情况下，如果其控制几乎全部由上位机实现。
在更多的时候，是根据控制功能自身的特点来进行相关设置。
下位机和上位机可以根据需要各执行相关部分控制功能，实时性要求较高的控制可以放到下位机，复杂的，关联其他数据的控制可以放在上位机，两者在一起构成一个完备的控制系统。
合理的进行分配，不仅可以减少劳动量，而且可以提高工程的健壮性。
