建筑构造设计任务书
结构设计任务书
结构设计任务书钢筋砼现浇梁板结构钢筋砼排架结构单层厂房河北工程大学土木工程学院建筑工程系王晓虹2012年8月（一）单向板肋梁楼盖设计一、设计资料：1、某多层工业用仓库，标准层楼盖平面总尺寸（轴线尺寸）如图所示，B、L取值见数据表。
外围以370mm 砖墙承重，不设内墙。
由于空间较大，内部需设钢筋混凝土柱，柱截面尺寸可假定为500×500mm。
楼梯间在此范围之外，不予考虑。
（取值见数据表）。
2、楼面活荷载标准值为qk3、建筑作法：楼面面层为20mm厚水泥砂浆抹面（20kN/m3)。
梁板的天花抹灰为15mm厚混合砂浆（17kN/m3)4、材料选用：混凝土：采用C30级。
=360N/mm2）；钢筋：梁中受力纵筋采用HRB400级钢筋（fy梁箍筋和板中钢筋可采用HPB300级钢筋（f=270N/mm2），也可采用HRB335级。
y二、设计要求：1、选定合宜的单向板肋形楼盖结构方案（确定柱网、梁格、梁截面尺寸及板厚）。
2、进行板、次梁和主梁的内力及配筋计算，并写出完整的设计计算说明书。
板和次梁可采用塑性法计算内力，主梁应采用弹性法计算。
计算书中应有主梁弯矩包络图和抵抗弯矩图（也称作“材料图”、“抗弯承载力图”）。
3、绘制结构施工图一张（建议采用A2或A2加长）。
内容包括梁板结构布置，板、次梁和主梁的配筋图及钢筋表等。
要求板配筋采用弯起式。
钢筋表中列出板和次梁的钢筋，主梁钢筋画出抽筋图。
4、施工图绘制应符合《建筑结构制图标准》中关于线型、字体、图例等各项规定。
其他要求详见任务书附件。
(二）单层工业厂房设计一、设计项目：某地某厂金工车间（不设天窗）单跨单层厂房，总长60m，总宽（跨度）18m、21m、24m，设两台A5级工作制桥式软钩吊车（单闸），吊车吨位及轨顶标高见数据表。
厂房位于郊区。
二、设计资料：1、自然条件：基本风压：见数据表基本雪压：200N/m2=200kPa地基承载力特征值：fak2、建筑资料：①屋面作法：防水层、找平层、保温层、隔气层累计1.25kN/m2②围护墙：240mm厚实心砖墙，内墙面为石灰砂浆抹面，纸筋灰罩面，外墙为清水砖墙，墙体单位面积总重5.24kN/m2。
建筑工程 设计任务书
武汉理工大学网络继续教育学院（建筑工程专业适用）学生毕业设计任务书汇编2012年3月目录1、某单位办公楼设计2、南方某市的多层办公楼设计3、某酒店设计4、某中学教学楼设计一、某单位办公楼设计一、工程概况某单位的办公楼其平、剖面见图2-1-1及图2-1-2，（附后）自室外地面至屋面板顶面的总高度为25.4米，七层现浇框架结构，属多层房屋范畴。
各层框架梁柱截面尺寸及混凝土强度等级见表2-1-1，受力钢筋均为HRB400级。
框架梁柱截面尺寸及板厚（mm）、各层混凝土强度等级表2-1-1二、设计依据及计算基本条件（一）、所依据的国家规范1. 《建筑结构荷载规范》GB50009；2. 《混凝土结构设计规范》GB50010；3. 《建筑抗震设计规范》GB50011；4. 《建筑地基基础设计规范》GB50007。
（二）、屋面板计算基本条件1. 建筑结构的安全等级：二级；2. 设计使用年限50年，γ0 =1.0；3.一类环境。
（三）、框架结构梁柱计算基本条件1. 设计使用年限50年；2. 地上部分为一类环境，地下部分为二b类环境；3. 抗震设防烈度：7度；4. 设计基本地震加速度：0.15g；5. 设计地震分组：第一组；6. 建筑场地类别：Ⅲ类；７. 建筑抗震设防类别：丙类；８. 建筑结构的阻尼比ζ＝０.０５；９. 框架结构的抗震等级：根据《建筑抗震设计规范》第３.３.３条及表６.１.２的规定，抗震构造措施为二级，内力调整及其他为三级．（四）、基础计算基本条件１.基础底面持力层为中砂，地基承载力特征值f ak=200kPa；２.地基主要受力层范围内无软弱粘性土层，且地面下１５m深度范围内为不液化土层，地面下深度２０m范围内土层的等效剪切波速v se=205m/s，覆盖层厚度超过５０m。
三、毕业设计要求(1)、建筑施工图总平面图1∶1000；平面设计：底层平面、标准层平面、屋顶平面1∶100或1∶150；立面设计：正立面、侧立面1∶100或1∶150；剖面设计：1-2个剖面1∶100或1∶150；详图若干1∶100或1∶150；图纸目录、建筑设计说明书、门窗表。
建筑工程技术专业《建筑构造实训任务书》
《建筑构造》实训任务书一、实习目的（1）实训是《建筑构造》科教学的一个重要环节，使学生在掌握了建筑构造的基本原理一般构造做法和详图绘制方法的基础上，能按照设计意图准确地绘制建筑施工图，也培养学生识读一般的建筑施工图。
（2）培养学生独立工作和解决实际问题的能力。
（3）培养学生严肃认真、实事求是、一丝不苟的实践科学态度。
二、实习组织（1）实习期间的组织指导工作由指导教师负责。
（2）实习工作由个人独立进行。
三、各实训项目的目的要求（一）绘制基础详图某工程条形砖基础，砖墙厚240mm，基础埋深12021m，基础底宽1240mm，室内外高差450mm，砼垫层厚100mm，试绘制等高式和间隔式砖基础详图各一，标注尺寸标高和材料做法。
再将本题改用砼基础和钢筋砼基础，另各绘制一详图。
采用A3图纸立式，比例1:30（二）绘制墙身剖面图按条件绘制墙身剖面详图（从基础底至二层窗口处）。
A3图纸，比例自定。
本工程为地下室一层，层高2600mm，地面二层，层高均为2800 mm。
此剖切处为非承重砖外墙，墙厚370 mm，地下室墙厚490 mm，外墙皮对正。
砖基础底宽1370 mm，埋深2800 mm，室内外高差1050 mm。
地下室设高侧窗，窗高900 mm，基础圈梁宽490 mm，高370 mm，其余圈梁240 mm，高180 mm。
一二层窗台高900 mm，有暖气槽，窗高1500 mm。
楼板厚12021m，楼面厚80 mm，内墙面普通抹灰厚2021m，外墙面贴面砖厚25 mm。
地下室为外包防潮，采光井的形式及做法自定。
（三）绘制梁板布置图某房间由2个3300mm开间组成，进深42021m，四周墙厚均为240mm。
设横向梁一根，梁宽250mm，梁高自选。
试分别绘制现浇和预制梁板布置图和纵横剖面图。
现浇板画出主筋方向，标注板厚；预制板画出板的分布和现浇板带尺寸，预制板板宽900mm，板厚12021。
要求：采用A3图纸立式，比例自定。
建筑设计任务书范本
建筑设计任务书范本建筑设计任务书1、任务背景及目的根据客户的要求，完成一栋商业综合体建筑设计，以满足其商业运营、居住和办公等多功能需求。
该建筑将成为城市的地标性建筑，具有创新性、独特性和可持续性，为客户提供独特的商业运营空间。
2、项目要求2.1 建筑规模：总建筑面积不少于5000平方米，高度不超过50米，地上不超过5层，地下1层。
2.2 功能配置：包括商场、办公楼、居住区、餐饮区等。
2.3 建筑风格：创新、现代，符合城市发展的潮流和气息。
2.4 设计理念：注重可持续性和环保性，充分发挥建筑的功能和美学价值。
2.5 安全性：满足建筑安全、消防和地震要求。
2.6 施工周期：设计周期为6个月，包括概念设计、初步设计和施工图设计。
3、任务划分3.1 概念设计阶段：3.1.1 调研和分析市场需求，确定建筑功能和基本布局。
3.1.2 初步确定建筑外观、风格和特色。
3.1.3 提出设计方案，包括总体布局、空间划分和功能配置等。
3.1.4 制定设计报告和展示材料。
3.2 初步设计阶段：3.2.1 在概念设计的基础上，优化建筑布局和外观。
3.2.2 设计建筑平面图、立面图、剖面图和效果图等。
3.2.3 确定结构方案，包括框架结构和基础设计。
3.2.4 制定设计报告和施工概算。
3.3 施工图设计阶段：3.3.1 完善建筑平面图、立面图、剖面图和效果图等。
3.3.2 设计建筑构造图、设备布置图和施工图纸等。
3.3.3 确定施工工艺和材料选用。
3.3.4 编制施工图和图纸。
4、设计成果要求4.1 设计报告：包括概念设计报告、初步设计报告和施工图设计报告等。
4.2 设计图纸：包括平面图、立面图、剖面图、结构图、设备图和施工图等。
4.3 效果图：根据设计方案，提供虚拟效果图和实景图等。
5、质量控制措施5.1 设计师小组：组建设计师小组，包括建筑设计师、结构工程师和设备工程师等，确保设计专业性和综合性。
5.2 项目经理：指定项目经理负责协调和管理整个项目，保证设计质量和进程。

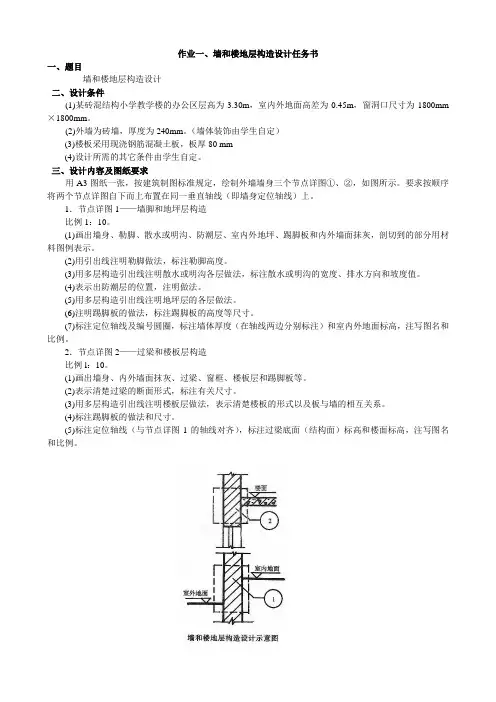

作业
作业一、墙和楼地层构造设计任务书一、题目墙和楼地层构造设计二、设计条件(1)某砖混结构小学教学楼的办公区层高为3.30m，室内外地面高差为0.45m，窗洞口尺寸为1800mm ×1800mm。
(2)外墙为砖墙，厚度为240mm。
（墙体装饰由学生自定）(3)楼板采用现浇钢筋混凝土板，板厚80 mm(4)设计所需的其它条件由学生自定。
三、设计内容及图纸要求用A3图纸一张，按建筑制图标准规定，绘制外墙墙身三个节点详图①、②，如图所示。
要求按顺序将两个节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上。
1．节点详图1——墙脚和地坪层构造比例1：10。
(1)画出墙身、勒脚、散水或明沟、防潮层、室内外地坪、踢脚板和内外墙面抹灰，剖切到的部分用材料图例表示。
(2)用引出线注明勒脚做法，标注勒脚高度。
(3)用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。
(4)表示出防潮层的位置，注明做法。
(5)用多层构造引出线注明地坪层的各层做法。
(6)注明踢脚板的做法，标注踢脚板的高度等尺寸。
(7)标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）和室内外地面标高，注写图名和比例。
2．节点详图2——过梁和楼板层构造比例l：10。
(1)画出墙身、内外墙面抹灰、过梁、窗框、楼板层和踢脚板等。
(2)表示清楚过梁的断面形式，标注有关尺寸。
(3)用多层构造引出线注明楼板层做法，表示清楚楼板的形式以及板与墙的相互关系。
(4)标注踢脚板的做法和尺寸。
(5)标注定位轴线（与节点详图1的轴线对齐），标注过梁底面（结构面）标高和楼面标高，注写图名和比例。
建筑构造及实训任务书范文
建筑构造及实训任务书1. 任务背景建筑构造是建筑工程中的重要环节，涉及到建筑物的结构设计、施工工艺、材料选用等方面。
为了提高学生对建筑构造的理论知识和实践能力，本次实训旨在通过一系列的学习和实践活动，使学生能够掌握建筑构造相关知识和技能，为将来从事建筑工程行业做好准备。
2. 任务目标•掌握建筑构造的基本理论知识，包括结构设计原理、施工工艺流程等；•理解不同材料在建筑中的应用特点，并能根据具体需求选择合适的材料；•学会使用常见的建筑施工工具和仪器，并能进行简单的测量和绘图；•进行小组合作实践项目，包括设计一个简单的建筑结构并进行模型搭建。
3. 实训内容3.1 建筑构造理论知识学习•学习建筑结构设计原理，包括力学基础、荷载计算等；•探讨不同类型建筑的结构特点和施工要求；•研究建筑材料的性能和应用范围，包括钢筋混凝土、砖石、木材等。
3.2 建筑施工工艺学习•学习建筑施工的基本流程和工艺要点；•研究常见的建筑施工技术，如混凝土浇筑、砌墙、装饰等；•参观实际的建筑工地，了解现场施工过程。
3.3 建筑测量与绘图•学习使用测量仪器进行建筑测量，如测距仪、水平仪等；•掌握建筑绘图的基本技巧，包括平面图、立面图、剖面图等；•进行实际测量和绘图练习，如测量一个房间的尺寸并绘制平面图。
3.4 建筑结构模型搭建•将学到的理论知识应用到实践中，设计一个简单的建筑结构模型；•使用合适的材料和工具，按照设计要求搭建模型；•进行模型展示和评估，讨论模型的优缺点和改进方向。
4. 实训安排4.1 学习阶段•第一周：学习建筑构造理论知识，包括结构设计原理、施工工艺流程等；•第二周：学习建筑材料的性能和应用范围，了解不同材料的特点；•第三周：学习建筑施工工具和仪器的使用方法，进行测量和绘图练习。
4.2 实践阶段•第四周：小组合作实践项目开始，设计一个简单的建筑结构模型；•第五周：选取合适的材料和工具，进行模型搭建；•第六周：对搭建完成的模型进行展示和评估，讨论改进方向。
建筑构造实训任务书+指导书
建筑构造实训任务书一、实训目的建筑构造实训是《建筑构造》课程实践性教学的重要环节，是每个学习建筑工程技术的学生必须经历的专业技能训练。
通过训练使得学生进一步巩固建筑工程图的绘制表现能力，将课本的构造理论知识在实践中得以运用，强化理解，提高学习工效。
同时通过共同完成实训任务，锻炼学生团队合作的能力。
二、实训任务学生以组为单位，每组6-7人。
要求学生选择一座校园建筑物，合作完成校园建筑的测绘及调研工作，每组提交一份完整的图纸资料及相关的调研资料。
每人至少独立绘制完成一张2号CAD图纸的工作量。
三、实训具体内容及进度参考三、实训时间地点要求实训时间：7月3日至7月9日。
工作时间：上午8:30-11:30，下午1:30-4:00实训地点：①测绘建筑物内②系计算机房（每组两台电脑）四、实训成果要求1、制定团队工作实施方案一份。
（word制作，A4纸打印）实训项目经理主持，大家共同拟定工作方案，内容包括实训目的、实训调研测绘对象、调研团队、工作分工及责任人、工作步骤（有时间节点）、工作标准或实训成果等。
2、整幢建筑各部分构造信息表（自行设计表格，excel或word表格绘制，A4纸打印）结合建筑构造教材内容，对测绘建筑进行构造调研，设计调研表，内容包括项目、部位、类型、材料、尺寸、构造层次、节点处理、面层装饰、连接方式、细部处理及备注说明和照片等。
3、实训绘图成果（CAD作图A2图幅，A4纸打印，格式参照手绘图要求）1）绘制建筑平面图，要求作底层平面图、楼层平面图、屋顶平面图以及局部放大平面图。
2）绘制建筑立面图至少一幅。
3）绘制建筑剖面图至少一幅，要求要剖到门、窗洞口、楼梯等标高变化较大，构造相对复杂的部位。
4）绘制楼梯详图：分底层、楼层、顶层楼梯平面图和楼梯剖面图以及扶手、栏杆等细部构造大样详图。
5）参照教材参考书绘制墙体、勒脚、散水、门窗、窗台、雨篷、阳台、变形缝、楼板、屋面等构造节点详图每组至少3个。
结构设计任务书
结构设计任务书1、本工程结构设计应满足国家及广东省、惠州市现行规范、规程及标准的要求。
结构设计力求受力合理、安全可靠、方便施工、使用舒适、经济耐用。
必须严格执行规范中的强制性条文，不得有任何违反。
2、结构设计应在满足建筑使用要求、结构安全及耐久性要求的前提下，按照经济性最优的原则进行设计，钢筋每平米用量、混凝土单方含量应控制在设计合同指标范围内。
3、设计文件编制深度应满足国家标准图集和《建筑工程设计文件编制深度规定》。
4、结构方案应合理优化，设计应兼顾经济合理及施工方便，在保证结构安全的前提下力求节约，坚持成本最优原则。
构件尺寸及配筋若不是计算和概念设计需要，应取最小值。
5、结构选型应合理，在方案阶段就开始介入、避免出现多种结构超限情况，导致结构进行超限审查。
6、主体钢筋混凝土如果存在附属的钢结构，应充分考虑钢结构的设计，并应预先在钢筋混凝土结构设计中设置钢结构的预埋件，避免事后打凿混凝土。
7、梁、板、柱、混凝土墙上各相关专业的预留、预埋件、洞口及设备基础均应在结施图中表示。
8、楼层标高应采用结构标高，同一工程的各子项结构标高表达方法应统一。
9、关于构造柱：应按照实际情况，结合规范的相关规定，对构造柱设置应在结构总说明中明确并在具体的各层平面图中表达出来，准确定位如在结施图上不方便表达，在建施图上标注也可。
10、注重过程控制，设计过程中，设计单位要分阶段提供以下文件给我司审核、确认：1）结构专业统一技术措施2）基础选型（要有两个方案进行经济比较）3）计算模型，塔楼标准层的剪力墙布置及标准层模板图4）典型塔楼标准层的梁、板配筋、竖向构件的定位、配筋图5）全套施工图及计算书（正式出图前一周提供）。
