双氧水生产工艺简单介绍
一、蒽醌法双氧水工艺技术简介
一、蒽醌法双氧水工艺技术简介定义：蒽醌法生产双氧水，即利用醌类物质可以被氢化还原再重新回复成醌的性质，以烷基蒽醌衍生物为载体，在催化剂催化下被氢化，而后氧化合成过氧化氢（俗称双氧水）。
蒽醌法生产双氧水是目前世界上该行业最为成熟的生产方法之一，国外大型的生产厂家都采用蒽醌法生产双氧水，在国内目前双氧水的制备也几乎都是蒽醌法。
目前,世界上双氧水的生产方法主要有电解法、蒽醌法、异丙醇法、氧阴极还原法和氢氧直接化合法5种,在全球范围内蒽醌法生产占有绝对优势。
蒽醌法又分为钯催化生产工艺和镍催化剂氢化生产工艺。
国内20世纪80年代中期以前，过氧化氢的生产主要以镍催化剂搅拌釜氢化蒽醌工艺为主，随着生产能力得不断扩大，与搅拌釜工艺相比，以钯为催化剂的固定床组件显示出氢化设备结构简单、装置生产能力大、生产过程中不需经常补加催化剂、安全性能好和操作方便等优点，借助于DCS集散控制技术，可大大提高装置得安全性能，该工艺已成为过氧化氢生产发展的方向。
目前国内工业上蒽醌法生产过氧化氢的方法有悬浮釜镍催化剂工艺、固定床钯催化剂工艺、流化床工艺等，其中蒽醌法固定床钯催化剂工艺因其投资少、产量高、操作简单以及其使用的钯催化剂具有用量少、活性高、易再生和使用安全等优点，而成为国内过氧化氢生产工艺的主流，蒽醌法固定床钯催化剂工艺：是以2-乙基蒽醌为载体，以芳烃和磷酸三辛酯为溶剂配制成混合液体工作液。
工作液在固定床内于一定的温度、压力和钯催化剂的催化作用下，与氢气进行氢化反应，氢化完成液再与空气中的氧气进行氧化反应，得到的氧化液经纯水萃取、净化得到双氧水。
工作液经处理后循环使用。
其中氢化工序为整个生产工艺的核心，而氢化工序运行的效果，直接取决于钯催化剂的性能。
钯催化剂作为蒽醌法过氧化氢生产中的一种昂贵的关键原料，在生产应用时必须结合其特点进行有效的控制，使钯催化剂安全平稳地使用，否则，会影响钯催化剂效能正常发挥，造成浪费，影响产品产量质量，甚至造成难以弥补的损失。
过氧化氢(双氧水)生产工艺
过氧化氢（双氧水）工艺过氧化氢（双氧水）的生产方法1.1蒽醌法蒽醌法生产双氧水是目前世界上该行业最为成熟的生产方法之一，国外大型的生产厂家都采用蒽醌法生产双氧水，在国内目前双氧水的制备也几乎都是蒽醌法。
20世纪初，人们发明以2-烷基蒽醌作为氢的载体循环使用生产双氧水的方法，后经多次改进，使该技术日趋成熟。
其工艺为2-烷基蒽醌与有机溶剂配制成工作溶液，在压力为0.30MPa、温度55℃～65℃、有催化剂存在的条件下，通入H2进行氢化，再在40℃～44℃下与空气进行逆流氧化，经萃取、再生、精制与浓缩制得到H2O2水溶液成品，目前我国市场上有质量分数分别为27.5%、35.0%和50.0%三种规格的产品。
国内20世纪80年代中期以前，过氧化氢的生产主要以镍催化剂搅拌釜氢化蒽醌法工艺为主，随着生产能力的不断扩大，与搅拌釜工艺相比，以钯为催化剂的固定床工艺逐渐显示出其优越性：氢化设备结构简单、装置生产能力大、生产过程中不需经常补加催化剂、安全性能好和操作方便等优点，借助于计算机集散控制技术，可大大提高装置的安全性能，该工艺已成为过氧化氢生产发展的方向；近期新建装置及老厂的工艺改造几乎都采用蒽醌法，多采用钯催化固定床，镍钯混合床。
目前在国内还没有出现氢化流化床的文献报道，只有上海阿托菲纳双氧水公司和福建第一化工厂引进国外技术采用钯催化氢化流化床的专利工艺。
双氧水用途及概况1.1.1.1物理性质：双氧水（学名过氧化氢），分子式：H2O2，分子量：34，无色、无味透明无毒，但对皮肤有漂白及烧灼作用。
皮肤受其侵蚀可引起皮炎、起泡或针刺般疼痛，重者长期不痊愈。
它能强烈刺激眼睛，危害眼粘膜，长期接触，可使毛发变黄。
双氧水蒸汽可引起眼睛流泪，刺激眼、鼻、喉的粘膜。
双氧水蒸气在空气中的最大浓度不应高于0.03mg/L1.1.2化学性质：双氧水是一种强氧化性物质，但遇到比它更强的氧化剂，比如高锰酸钾、氯气等，则呈还原性质。
双氧水制作工艺
双氧水制作工艺双氧水（hydrogen peroxide），是过氧化氢的水溶液，常用于杀菌消毒。
过氧化氢溶液（含量大于8%）是易制爆化学品。
过氧化氢水溶液为无色透明液体，有微弱的特殊气味。
纯过氧化氢是淡蓝色的油状液体。
能与水、乙醇或乙醚以任何比例混合。
不溶于苯、石油醚。
双氧水的工业生产方法主要有电解法和蒽醌法等。
在工业上，过去用电解硫酸氢钾溶液法生产过氧化氢，目前蒽醌法是国内外生产双氧水最主要的方法。
1、电解法电解法制取过氧化氢是一种常见的方法,也是生产双氧水的最早方法，于1908年实现工业化生产，后期经过不断改进，成为20世纪前半期生产双氧水最主要的方法。
它可分为过硫酸法、过硫酸钾法和过硫酸铵法3种生产方法。
其中工业上主要采用过硫酸铵法。
该方法具有电流效率高和工艺流程简单等优点。
先将硫酸氢铵电解成过硫酸铵，再将后者水解，生成双氧水，电解所用的电解槽是以铂、钯等惰性电极材料为阳极，以铅或石墨为阴极；硫酸氢铵水溶液先流经阴极室，再作为阳极液从阳极室流出，即得过硫酸铵水溶液，然后将其在铅、石墨或锆管组成的水解器中减压水解、蒸发，蒸出的双氧水和水经精馏浓缩，得到质量分数为30%-35%的双氧水水溶液。
缺点是能耗高，设备生产能力低，要消耗贵重金属铂，成本高，目前只有极少数厂家采用该法进行生产。
2、蒽醌法蒽醌法生产双氧水是目前世界上该行业最为成熟的生产方法之一，国外大型的生产厂家都采用蒽醌法生产双氧水。
在国内，目前双氧水的制备也几乎都是蒽醌法。
20世纪初，人们发明以2-烷基蒽醌作为氢的载体循环使用生产双氧水的方法，后来经多次改进使该技术日趋成熟。
其工艺为2-烷基蒽醌与有机溶剂配制成工作溶液，在压力为0.30MPa、温度55-65℃、有催化剂存在的条件下，通入H2进行氢化，再在40-44℃下与空气(或氧气)进行逆流氧化，经萃取、再生、精制与浓缩制得到H2O2水溶液成品。
目前我国市场上有质量分数分别为27.5%、35.0%、50.0%和70.0%等几种规格的产品。
双氧水生产工艺

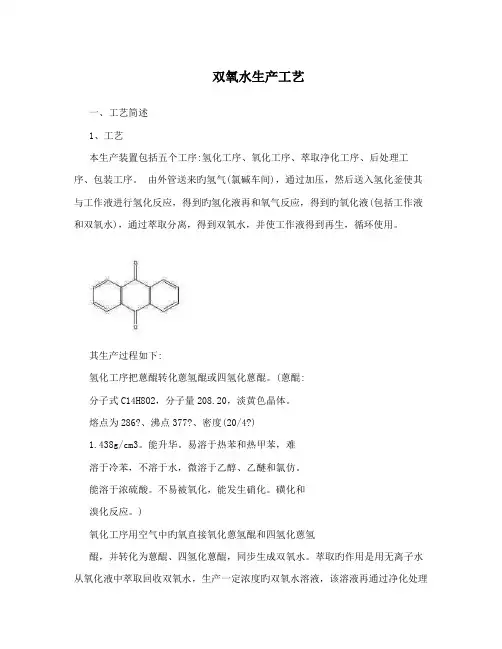

双氧水生产工艺一、工艺简述1、工艺本生产装置包括五个工序:氢化工序、氧化工序、萃取净化工序、后处理工序、包装工序。
由外管送来旳氢气(氯碱车间)，通过加压，然后送入氢化釜使其与工作液进行氢化反应，得到旳氢化液再和氧气反应，得到旳氧化液(包括工作液和双氧水)，通过萃取分离，得到双氧水，并使工作液得到再生，循环使用。
其生产过程如下:氢化工序把蒽醌转化蒽氢醌或四氢化蒽醌。
(蒽醌:分子式C14H8O2，分子量208.20，淡黄色晶体。
熔点为286?、沸点377?、密度(20/4?)1.438g/cm3。
能升华。
易溶于热苯和热甲苯，难溶于冷苯，不溶于水，微溶于乙醇、乙醚和氯仿。
能溶于浓硫酸。
不易被氧化，能发生硝化。
磺化和溴化反应。
)氧化工序用空气中旳氧直接氧化蒽氢醌和四氢化蒽氢醌，并转化为蒽醌、四氢化蒽醌，同步生成双氧水。
萃取旳作用是用无离子水从氧化液中萃取回收双氧水，生产一定浓度旳双氧水溶液，该溶液再通过净化处理后，不仅减少有机碳旳含量，并且生产27.5~35%旳产品发售市场。
来自萃取旳萃余液通过后处理再生处理后进入下一种使用循环过程。
2、本工艺旳特点和难点控制回路较多，生产旳持续性很强，塔式设备较多，并且各个参数之间关联较严重。
有些对象特性属于电加热炉式，比较难控制，其中如氢化工序旳氢化釜压力，当氢气通入釜内时，压力很快升高，而要将压力降下来，则要依托氢化釜自身反应将氢气吸取，这样旳对象在自控时要尽量防止上超调，否则很轻易导致系统旳失控。
此外，氢化釜压力对象还具有正反馈特性，需要在控制时予以考虑。
3、工艺对控制系统旳规定a、实现各个单元操作旳集中监控，包括:温度、压力、流量、液位等物理量旳监测与控制。
动态参数检测、控制必须精确、可靠。
b、必要旳遥控措施,对突发事件如停电等，系统应采用对应旳保护措施，保证在紧急状况下或需要旳时候对某些关键旳控制点(阀门、马达等)实行遥控。
c、配置必要旳报警和联锁。
d、重要参数旳记录和以便地查阅其实时趋势和历史趋势。
双氧水生产工艺介绍
双氧水生产工艺介绍双氧水是一种常见的氧化剂，被广泛应用于医疗卫生、环境卫生和工业生产等领域。
下面将介绍双氧水的生产工艺。
双氧水的生产工艺主要包括：2-乙氧乙基乙醇氧化法、冷凝法和电解法。
2-乙氧乙基乙醇氧化法是目前最常用的双氧水生产工艺。
该工艺以2-乙氧乙基乙醇作为原料，通过连续氧化反应，产生双氧水和甲醛。
反应过程中，首先将2-乙氧乙基乙醇加热至适宜温度，并通过氢气通过反应器，加入氧气进行氧化反应。
氧化反应生成的反应物获得后，通过蒸馏和精制，得到含有双氧水的溶液。
最后，对溶液进行稳定处理，形成稳定的双氧水产品。
冷凝法是另一种常见的双氧水生产工艺。
该工艺利用冷凝法将双氧水从空气中分离出来。
首先，将空气中的水蒸气凝结，得到水。
然后，将水通过蒸发和冷凝的方法，将蒸发器中的水蒸气冷凝成水。
最后，将水经过精制处理，得到双氧水产品。
电解法是一种将水分解成氢气和氧气的方法，该工艺基于电解成熟的原理。
首先，将水加入电解槽中，添加适量的电解剂，如碱性氯化钠。
然后，将电流通入电解槽中，通过电解，水分解成氢气和氧气。
最后，将氧气收集起来，并通过冷却、压缩等工艺，得到稳定的双氧水产品。
这三种生产工艺中，2-乙氧乙基乙醇氧化法是最常用的工艺，因为该工艺相对简单，原料易得，生产成本相对较低。
冷凝法和电解法则相对较少使用，因为它们的生产成本相对较高。
总的来说，双氧水的生产工艺涉及到原料选择、反应控制、溶液处理和产品稳定等多个环节。
在生产中，需要掌握良好的工艺控制和操作技术，以确保产品的质量和效益。
双氧水生产工艺的不断改进和优化，将有助于提高产品质量和生产效率，满足不同领域的需求。
双氧水生产工艺培训
双氧水生产工艺培训概述双氧水是一种常见的氧化剂和消毒剂，广泛应用于医药、食品、化工等行业。
本文将介绍双氧水的生产工艺，并提供相应的培训内容，以帮助读者更深入了解双氧水的生产过程及相关知识。
双氧水的生产原理双氧水（H₂O₂）是一种氧化剂，在水溶液中呈无色液体。
双氧水的生产通常通过电解水溶液来实现，具体步骤如下： 1. 电解水：将水溶液经过电解，使水分解成氢气和氧气，同时在阳极上生成氧化氢；在阴极上生成氢氧化钾。
反应方程式为：\[2H₂O(l) → 2H₂(g) + O₂(g)\] \[2H₂O + 2e^- → 2OH^- + H₂(g)\] 2. 氢氧化钾与氧化氢反应：生成双氧水。
反应方程式为： \[2OH^- + H₂(g) → H₂O₂ + 2e^-\]双氧水生产工艺双氧水的生产工艺主要包括以下几个环节： 1. 原料准备：选用高纯度的氧化氢和氢氧化钾作为原料进行双氧水的生产。
2. 电解：将原料水溶液进行电解，得到双氧水。
3. 浓缩脱水：对产生的双氧水溶液进行浓缩脱水，得到纯度较高的双氧水。
4. 检测包装：对双氧水进行检测，确保其质量符合标准，然后进行包装。
双氧水生产工艺培训内容为了帮助工作人员更好地掌握双氧水的生产工艺，下面列出了一些培训内容建议： 1. 双氧水的性质及应用：介绍双氧水的基本性质，以及在医药、食品、化工等领域的应用情况。
2. 双氧水生产原理：深入解析双氧水的生产原理及反应机制，帮助工作人员理解生产过程。
3. 生产设备及操作：介绍双氧水生产中所需的设备及操作流程，包括电解槽、浓缩蒸发器等设备的使用方法。
4. 质量控制：详细介绍双氧水的质量控制标准及检测方法，确保生产过程中产品质量符合要求。
5. 安全生产：强调双氧水生产过程中的安全事项和防护措施，防止意外发生。
6. 应急处理：介绍在双氧水生产过程中可能出现的问题及应急处理方法，确保生产平稳进行。
结语通过本文对双氧水生产工艺的介绍，相信读者对双氧水的生产过程和相关知识有了更深入的了解。
双氧水生产工艺介绍(PPT 36张)
氢化工艺流程示意图
氢化液 储槽
氢气来 自纯氢
氢压 机
氢气柜 氢 再生液 换热器 氢化 白土床
化 再生 液泵
再生液 储槽
塔
前过 滤器
工作液 预热器
氢化液过滤器
蒽醌氢化反应式
O C 2H 5
OH C 2H 5
+H2
O
OH
四氢2-乙基蒽醌
O C 2H 5
四氢2-乙基氢蒽醌
O C 2H 5
+H2
O
O
2-乙基蒽醌
目 录
•
• • •
•
蒽醌法生产双氧水工艺流程示意图
氢气
压缩空气
纯水
再生液槽
氢化塔
氧 化 塔
萃 取 塔
尾气处理装置 白 土 床 碱 塔 萃余分离器 净 化 塔
碱分离器
碱沉降槽
成品
包
装
目 录
①工作液的氢化 工作液自再生液贮槽经再生液泵输送至工作液换热 器，初步提温后再经过工作液预热器，再生白土床、工 作液过滤器、工作液冷却器，工作液冷却至室温时与由 氢化液循环泵送来的循环氢化液汇合后进入氢化塔。由 氢处理工段输送的氢气在配制工段经压缩、冷却除水后 与工作液混合进入氢化塔顶部。进入氢化塔的工作液和 氢气的混合物，经过分配器分散后均匀通过触媒床层， 在一定的温度和压力下，氢气和工作液中的蒽醌进行加 氢反应，生成氢蒽醌和四氢氢蒽醌，加氢后的工作液称 为氢化液。
氢化工艺控制指标 （3）操作温度 • 固定床内氢化温度：50-75 ℃ • 氢化尾气温度：≤30 ℃(冷却后的尾气温度) （4）操作压力 • 固定床顶部压力：≤0.37 MPa • 固定床底部压力：≤0.30 MPa （5）控制液位或界面 • 氢气分离器液位：液位计的1／3—1／2处 • 氢化液储槽液位：液位计的1／3—1／2处
双氧水生产工艺流程
双氧水生产工艺流程双氧水是一种常用的氧化剂和消毒剂，广泛应用于医疗、卫生、食品、化妆品等领域。
下面将介绍双氧水的生产工艺流程。
首先，双氧水的生产一般采用电解法。
电解槽是整个生产过程的核心设备，其中装有阳极和阴极。
阳极为钛金属或钛合金，阴极为不锈钢。
第一步是制备电解液。
电解液由纯净水和硫酸组成。
首先将纯净水通过去离子化系统除去杂质和金属离子。
然后将去离子水与一定比例的硫酸混合，将其搅拌均匀。
第二步是进行电解过程。
将制备好的电解液注入到电解槽中，调整温度和pH值。
在电解槽中，阳极和阴极之间设置一定的间隙，通过外部电源施加一定的电压，使阳极氧化产生氧气，同时阴极生成氢气。
氧气和氢气通过分别排除。
第三步是后处理过程。
电解产生的双氧水溶液还存在着一些杂质和残余物质，需要进行后处理。
首先，通过过滤等方法去除悬浮固体颗粒和微生物。
然后，通过吸附剂或活性炭脱色，使溶液获得纯净的颜色。
最后，通过膜过滤、离子交换等方法除去残留的金属离子。
第四步是包装和储存。
处理好的双氧水溶液可以直接包装成容器，也可以装入储罐中进行储存。
在包装和储存过程中，需要注意防止光照、高温和潮湿，以避免双氧水分解。
以上就是双氧水的主要生产工艺流程。
在实际生产中，还需要严格控制各个环节的参数，并使用合适的设备和工艺进行操作，以确保产品的质量和安全性。
双氧水的生产工艺经过不断的改进和优化，使得生产效率提高，产品质量得到保障。
双氧水的广泛应用和需求量的增加，也推动了生产工艺的不断创新和发展。
