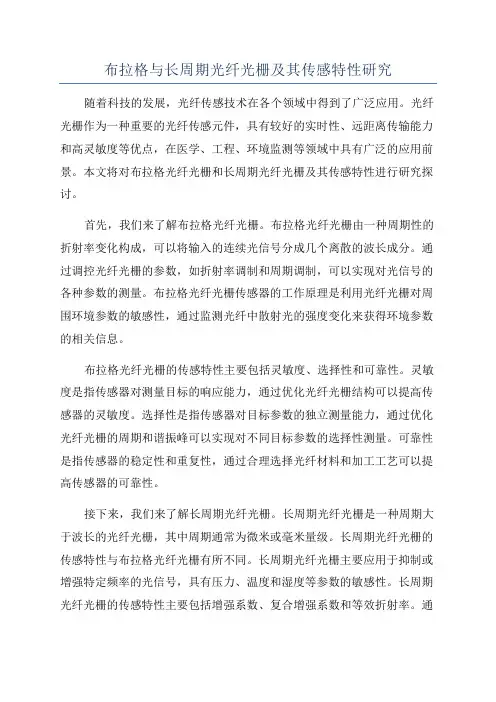

布拉格与长周期光纤光栅及其传感特性研究
布拉格与长周期光纤光栅及其传感特性研究随着科技的发展，光纤传感技术在各个领域中得到了广泛应用。
光纤光栅作为一种重要的光纤传感元件，具有较好的实时性、远距离传输能力和高灵敏度等优点，在医学、工程、环境监测等领域中具有广泛的应用前景。
本文将对布拉格光纤光栅和长周期光纤光栅及其传感特性进行研究探讨。
首先，我们来了解布拉格光纤光栅。
布拉格光纤光栅由一种周期性的折射率变化构成，可以将输入的连续光信号分成几个离散的波长成分。
通过调控光纤光栅的参数，如折射率调制和周期调制，可以实现对光信号的各种参数的测量。
布拉格光纤光栅传感器的工作原理是利用光纤光栅对周围环境参数的敏感性，通过监测光纤中散射光的强度变化来获得环境参数的相关信息。
布拉格光纤光栅的传感特性主要包括灵敏度、选择性和可靠性。
灵敏度是指传感器对测量目标的响应能力，通过优化光纤光栅结构可以提高传感器的灵敏度。
选择性是指传感器对目标参数的独立测量能力，通过优化光纤光栅的周期和谐振峰可以实现对不同目标参数的选择性测量。
可靠性是指传感器的稳定性和重复性，通过合理选择光纤材料和加工工艺可以提高传感器的可靠性。
接下来，我们来了解长周期光纤光栅。
长周期光纤光栅是一种周期大于波长的光纤光栅，其中周期通常为微米或毫米量级。
长周期光纤光栅的传感特性与布拉格光纤光栅有所不同。
长周期光纤光栅主要应用于抑制或增强特定频率的光信号，具有压力、温度和湿度等参数的敏感性。
长周期光纤光栅的传感特性主要包括增强系数、复合增强系数和等效折射率。
通过调节长周期光纤光栅的参数，如周期、长度和材料等，可以实现对光信号的不同频率成分的调制和增强或抑制。
最后，我们来探讨布拉格光纤光栅和长周期光纤光栅在传感领域的应用。
布拉格光纤光栅主要应用于光纤传感器、光纤通信和光纤激光等领域。
在光纤传感器领域，布拉格光纤光栅可以实现对温度、压力、应变、湿度等参数的实时测量。
在光纤通信领域，布拉格光纤光栅可以实现光纤传感器的远距离传输和分布式传感。
基于光纤光栅的高精度变形监测与分析研究
基于光纤光栅的高精度变形监测与分析研究光纤光栅作为一种重要的光纤传感器，广泛应用于变形监测与分析领域。
本文将对基于光纤光栅的高精度变形监测与分析研究进行探讨。
在科学研究和工程应用中，变形监测与分析对于确保结构安全和性能优化至关重要。
而光纤光栅借助光纤的特性，能够实现对结构变形的高精度检测与分析。
光纤光栅利用光束与光纤中周期性折射率变化的相互作用，对光纤中的光信号进行监测和分析。
其工作原理基于光栅中传输的光信号受到应变和温度的影响，从而实现对光栅周围环境的变形监测。
首先，基于光纤光栅的高精度变形监测技术可以实现对结构形变的实时监测。
光纤光栅传感器可以安装在结构表面，在受力过程中通过测量光纤光栅的拉伸和压缩变化，实时监测结构的变形情况。
相较于传统的电阻应变计或应变片技术，光纤光栅传感器具有抗电磁干扰、体积小、重量轻、易于布线等优势。
通过将多个光纤光栅节点分布在结构表面，可以全面了解结构的变形情况，从而保证结构在工作过程中的稳定性和安全性。
其次，基于光纤光栅的高精度变形监测技术可以实现对结构变形的精确分析。
光纤光栅传感器可以测量微小的变形量，其精度可以达到亚毫米甚至亚微米级别。
通过解析光纤光栅传感器接收到的光信号，可以获得结构变形的具体数值，包括形变量、扭转角度等。
这种精确的分析结果可以为结构设计和优化提供有效的参考，帮助改进结构的性能和耐久性。
此外，基于光纤光栅的高精度变形监测技术还能够实现对结构变形的多参数监测。
光纤光栅传感器可以通过多路光栅多参量传感技术，实现对结构变形中的多个参数同时监测。
例如，通过将多个光纤光栅传感器节点布置在结构表面的不同位置，可以同时监测不同点处的变形情况。
这种多参数监测能够更全面地了解结构的变形情况，为结构的安全运行提供更全面的保障。
基于光纤光栅的高精度变形监测与分析研究不仅在结构工程领域具有广泛应用，还在地质灾害监测、航空航天等领域得到了广泛的应用。
例如，在地质灾害监测中，光纤光栅传感器可以安装在地下管道和桥梁等结构中，实时监测地表变形情况，为地质灾害的预防和治理提供重要的数据支持。
《便携式光纤光栅解调仪研究与设计》范文
《便携式光纤光栅解调仪研究与设计》篇一一、引言随着科技的不断进步，光纤光栅技术已广泛应用于各种传感器和通信系统中。
而其中，解调仪作为光纤光栅的核心部分，其性能直接影响到整个系统的测量精度和可靠性。
传统的解调仪由于体积大、安装不便等缺点，已经不能满足日益增长的实际应用需求。
因此，便携式光纤光栅解调仪的研究与设计成为当前研究领域的热点问题。
本文将探讨便携式光纤光栅解调仪的原理、设计、以及在实际应用中的发展前景。
二、光纤光栅与解调仪概述光纤光栅是一种利用光纤的光敏性制成的光子器件，具有高灵敏度、高分辨率和高稳定性等特点。
而解调仪则是用于检测光纤光栅的反射光谱，从而获取所需信息的设备。
传统的解调仪通常采用固定式设计，体积较大，安装不便，且成本较高。
因此，研究便携式光纤光栅解调仪具有重要的实际应用价值。
三、便携式光纤光栅解调仪的设计原理设计便携式光纤光栅解调仪需要考虑的核心原理主要包括光波的传播理论、光纤光栅传感原理以及信号处理技术等。
首先，通过分析光波在光纤中的传播特性，确定解调仪的光路设计；其次，利用光纤光栅的传感原理，将外界物理量转化为光信号的变化；最后，通过信号处理技术，提取出所需的信息。
在设计中，应充分考虑便携性、稳定性、抗干扰性以及成本等因素。
四、便携式光纤光栅解调仪的设计方案设计便携式光纤光栅解调仪需要遵循一定的设计思路和方法。
首先，应明确系统的主要功能和性能指标，如测量范围、精度、稳定性等。
其次，进行硬件设计，包括光源、光纤光栅、光电探测器等关键部件的选型和布局。
此外，还需要进行软件设计，包括信号处理算法、数据传输协议等。
在设计中，应注重系统的集成性和便携性，同时考虑抗干扰性和稳定性等方面的因素。
五、实验与分析通过实验验证所设计的便携式光纤光栅解调仪的性能和可靠性。
首先，进行静态实验，测试系统在不同条件下的测量精度和稳定性；其次，进行动态实验，模拟实际工作环境中的各种情况，验证系统的实时性能和抗干扰能力；最后，对实验数据进行综合分析，评估系统的性能和可靠性。

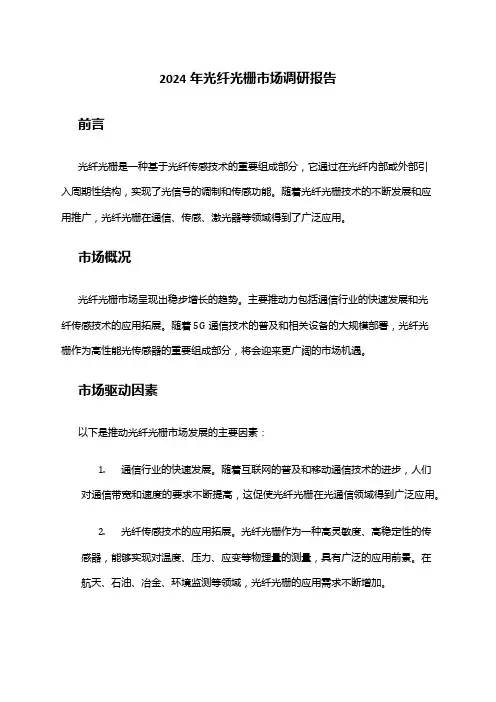

2024年光纤光栅市场调研报告
2024年光纤光栅市场调研报告前言光纤光栅是一种基于光纤传感技术的重要组成部分，它通过在光纤内部或外部引入周期性结构，实现了光信号的调制和传感功能。
随着光纤光栅技术的不断发展和应用推广，光纤光栅在通信、传感、激光器等领域得到了广泛应用。
市场概况光纤光栅市场呈现出稳步增长的趋势。
主要推动力包括通信行业的快速发展和光纤传感技术的应用拓展。
随着5G通信技术的普及和相关设备的大规模部署，光纤光栅作为高性能光传感器的重要组成部分，将会迎来更广阔的市场机遇。
市场驱动因素以下是推动光纤光栅市场发展的主要因素：1.通信行业的快速发展。
随着互联网的普及和移动通信技术的进步，人们对通信带宽和速度的要求不断提高，这促使光纤光栅在光通信领域得到广泛应用。
2.光纤传感技术的应用拓展。
光纤光栅作为一种高灵敏度、高稳定性的传感器，能够实现对温度、压力、应变等物理量的测量，具有广泛的应用前景。
在航天、石油、冶金、环境监测等领域，光纤光栅的应用需求不断增加。
3.新技术的驱动。
随着光纤光栅制造技术和光纤传感技术的不断创新，光纤光栅的性能得到了显著提升。
新材料的应用、新结构的设计以及精密制造工艺的改进等都为光纤光栅市场的发展提供了有力支持。
市场规模及预测根据市场调研数据显示，2019年全球光纤光栅市场规模达到了10亿美元，预计到2025年将增长至20亿美元。
其中，光纤光栅在通信领域占据较大的市场份额。
随着5G通信技术的快速发展，光纤光栅在光网络的部署和维护中发挥了重要作用。
预计到2025年，通信领域对光纤光栅的需求将进一步增加。
在传感领域，光纤光栅的应用正在不断扩大。
温度传感、压力传感和应变传感是光纤光栅传感的主要应用方向。
随着相关产业的发展，预计到2025年，传感领域对光纤光栅的需求将持续增长。
市场竞争格局光纤光栅市场竞争激烈，存在着一些领先的光纤光栅制造商和供应商。
主要的竞争策略包括技术创新、产品质量和服务水平的提升以及合作伙伴关系的建立。
《光纤光栅温度应变解调仪研究》范文
《光纤光栅温度应变解调仪研究》篇一一、引言随着现代科技的发展，光纤光栅传感器在各种物理量测量中得到了广泛的应用。
其中，光纤光栅温度应变解调仪作为光纤光栅传感器的重要部分，其性能的优劣直接影响到测量结果的准确性和可靠性。
因此，对光纤光栅温度应变解调仪的研究具有重要意义。
本文将就光纤光栅温度应变解调仪的工作原理、设计方法、实验结果以及未来发展进行详细的阐述和分析。
二、光纤光栅温度应变解调仪的工作原理光纤光栅温度应变解调仪主要利用光纤光栅的传感特性，通过对外界温度和应变的敏感响应，将物理量的变化转化为光信号的变化，再通过解调仪进行信号处理和解析，最终得到温度和应变的数值。
其工作原理主要包括光栅传感原理、光信号传输原理以及解调原理等。
三、光纤光栅温度应变解调仪的设计方法光纤光栅温度应变解调仪的设计需要考虑到多个方面，包括光源的选择、光纤光栅的制备、解调算法的设计以及硬件电路的布局等。
设计时需确保系统具有高灵敏度、高分辨率、高稳定性和良好的抗干扰能力。
具体设计步骤如下：1. 光源选择：选择合适的光源是确保系统性能的关键。
通常选择稳定可靠、光谱宽度可调的激光器作为光源。
2. 光纤光栅制备：光纤光栅的制备对系统性能有着重要的影响。
需要选择合适的材料和工艺，制备出高质量的光纤光栅。
3. 解调算法设计：解调算法是光纤光栅温度应变解调仪的核心部分。
需要根据光纤光栅的传感特性和实际需求，设计出合适的解调算法。
4. 硬件电路布局：硬件电路的布局需要考虑到系统的稳定性和抗干扰能力。
需要合理布局电路，确保系统能够稳定可靠地工作。
四、实验结果与分析通过实验验证了光纤光栅温度应变解调仪的性能。
实验结果表明，该解调仪具有高灵敏度、高分辨率和高稳定性等优点，能够准确地测量温度和应变的变化。
同时，该解调仪还具有良好的抗干扰能力，能够在复杂的环境下稳定工作。
此外，通过对不同类型的光纤光栅进行测试，验证了该解调仪的通用性和适用性。
五、未来发展随着科技的不断进步，光纤光栅温度应变解调仪的应用领域将会越来越广泛。
光纤光栅传感技术与工程应用研究共3篇
光纤光栅传感技术与工程应用研究共3篇光纤光栅传感技术与工程应用研究1光纤光栅传感技术与工程应用研究光纤光栅传感技术是一种重要的光学测量技术，有着广泛的应用领域。
本文将对光纤光栅传感技术的原理、发展现状、应用场景以及工程应用研究进行探讨。
一、光纤光栅传感技术的原理光纤光栅传感技术是一种基于光纤和光栅原理的测量技术。
它可以通过光纤上的一系列微小光学反射镜对光信号进行处理，将信号转换为电信号输出后，再加以分析。
光纤光栅传感技术主要包括光纤光栅模式（FBG）传感技术和长周期光纤光栅传感技术。
二、光纤光栅传感技术的发展现状近年来，光纤光栅传感技术在光学测量领域得到了广泛的应用。
目前，光纤光栅传感技术的发展呈现出以下几个趋势：1、研究对象普遍化。
光纤光栅传感技术不仅用于研究物理量，还可用于研究化学量和生物量等领域。
研究对象的普遍化拓宽了应用范围，使其更加广泛。
2、研究手段趋于多样化。
目前，光纤光栅传感技术在光学测量领域不仅可以使用光方法进行研究，还可以使用激光、声波等多种手段进行研究。
通过多种方式的研究，光纤光栅传感技术在不同研究场合下的应用效果均能得到充分的发挥。
三、光纤光栅传感技术的应用场景在光学测量领域中，光纤光栅传感技术常常被应用于以下几个场景：1、温度测量。
通过在光纤上安装光纤光栅，可以测量两个光纤光栅之间的长度差，从而得到物体的温度。
2、应力测量。
光纤光栅传感技术可以通过测量光纤的弯曲程度，得到物体的应力情况。
3、矿用传感。
在地下煤矿中，可以通过利用FBG光纤传感技术来监测岩石的应力变化，预防矿山灾害的发生。
4、流体探测。
在航天器中，利用光纤光栅传感技术来监测流体的液位和流量，能够保证物质交流的正常运行。
四、工程应用研究光纤光栅传感技术在工程中的应用已经得到了广泛的关注。
在建筑工程中，光纤光栅传感技术可以应用于结构物的安全监测和健康诊断。
在交通运输工程中，光纤光栅传感技术可以应用于汽车、火车、飞机等交通工具的安全监测和诊断。
光纤布拉格光栅传输特性理论分析及其实验研究共3篇
光纤布拉格光栅传输特性理论分析及其实验研究共3篇光纤布拉格光栅传输特性理论分析及其实验研究1光纤布拉格光栅传输特性理论分析及其实验研究随着通信技术的不断发展，人们对高速、宽带、低衰减的光纤通信系统的需求越来越强烈。
在新型光纤通信系统中，光纤布拉格光栅逐渐成为一种广泛应用的光纤分布式传感技术。
本文将分析光纤布拉格光栅的传输特性，并通过实验验证分析结果的准确性。
光纤布拉格光栅是一种基于光纤中的光学衍射现象的光学器件。
在光纤中加入一定周期的光折射率折变结构，就能形成光纤布拉格光栅。
在光纤中传输的光波，经过布拉格光栅时，会出现衍射现象，产生反射、透射和反向散射，这些效应是产生传输特性的基础。
光纤布拉格光栅的传输特性主要表现在其反射光频谱和传输带宽两个方面。
反射光频谱是指光波经过光纤布拉格光栅后，由栅中反射的光波在谱域的表现。
反射光频谱可以通过反射率、衰减率、相位等参数来描述。
光纤布拉格光栅的反射带宽会随着栅体的折射率调制以及周期变化而发生变化。
而传输带宽则是指光波通过光纤布拉格光栅后的传输性能表现，其传输性能主要由栅体的反射率和传播损耗来决定。
传统的光纤布拉格光栅的制备方法主要有激光干涉、可调光束、干涉光阴影和相位掩膜等方法。
一般情况下，涉及到光纤布拉格光栅的应用，需要随时监测栅体的传输特性。
为了准确地监测光纤布拉格光栅的传输特性，通常采用光谱光学方法来进行反射光频谱的测量。
根据光谱光学方法，可以直接测量出光纤布拉格光栅的反射率和反射带宽，同时还能进一步计算出光纤布拉格光栅的传输损耗和传输带宽。
为了验证理论分析的正确性，本文进行了一系列光纤布拉格光栅的实验研究。
实验采用了对光纤布拉格光栅进行反射光频谱的测量，并通过计算反射光频谱的反射率和反射带宽，得出光纤布拉格光栅的传输损耗和传输带宽。
实验结果表明，本文理论分析的光纤布拉格光栅传输特性是可靠的，能够为光纤布拉格光栅在光纤通信系统中的应用提供有效的理论基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
布拉格光栅的研究1 概述光纤光栅是一种通过一定方法使光纤纤芯的折射率发生轴向周期性调制而形成的衍射光栅，是一种无源滤波器件。
由于光纤光栅具有高灵敏度、低损耗、易制作、性能稳定可靠、易与系统及其它光纤器件连接等优点，因而在光通信、光纤传感等领域得到了广泛应用[1]。
在光纤通信领域，利用光纤光栅可以制成光纤激光器、光纤色散补偿器、光插、分复用器、光纤放大器的增益均衡器等[2]，这些器件都是光纤通信系统中不可缺少的重要器件，可见光纤光栅对光纤通信的重要性，因此光纤光栅也被认为是掺铒光纤放大器之后出现的又一关键器件。
在光纤传感领域，光纤光栅也起到了及其重要的作用。
光纤光栅的传感机制包括温度引起的形变和热光效应、应变引起的形变和弹光效应、磁场引起的法拉第效应及折射率引起的有效折射率变化等。
当光纤光栅所处的温度、应力、磁场、溶液浓度等外界环境的发生变化时，光栅周期或者光纤的有效折射率等参数也随之改变，通过测量由此带来的光纤光栅的共振波长变化或者共振波长处的透射功率变化可以获取所需的传感信息[3]，由此可见，光纤光栅是波长型检测器件，所以其不光具有普通光纤的优良特性，而且测量信号不易受光强波动及系统损耗的影响，抗干扰能力更强，还可利用波分复用技术，实现对信号的分布式测量。
由于光纤光栅的应用范围较为广泛，故本文只针对光纤光栅传感的应变检测机制进行一定的研究。
光纤光栅可分为布拉格光栅和长周期光栅，在应变检测中，一般采用的布拉格光栅，下文中出现的光纤光栅指的是布拉格光栅。
本文主要的工作主要是分析光纤光栅应变检测的原理，对光纤光栅应变检测进行一定的综述，以及对应变检测中很重要的增敏技术进行研究，并总结。
2 应变检测原理根据光纤光栅的耦合模理论，光纤光栅的中心波长λB 与有效折射率n eff 和光 栅周期Λ满足如下的关系[4]Λ=eff B n 2λ (2-1) 光纤光栅的反射波长取决于光栅周期Λ和有效折射率n eff ，当光栅外部产生应变变化时，会导致光栅周期Λ和有效折射率n eff 的变化，从而引起反射光波长的偏移，通过对波长偏移量的检测可以获得应力的变化情况。
由于课上已经讲过，故不多做赘述，只是简要的回顾一下。
接下来主要讨论应变对光纤光栅作用的模型。
在讨论之前，先对应变有关的几个名词进行解释。
应力：在施加的外力的影响下物体内部产生的力——内力，其值定义为单位面积上的内力，单位为Pa 或N/m 2，记为AP =σ (2-2)图2.1 应力示意图应变：试件被拉伸的时候会产生伸长变形Δl ，试件长度则变为l+Δl 。
由伸长量Δl 和原长l 的比表示伸长率(或压缩率)就叫做应变，记为ε。
ll ε∆= (2-3) 应变表示的是伸长率(或压缩率)，属于无量纲数，没有单位。
由于量值很小，通常用1×10−6 微应变表示，或简单地用μ、ε表示。
图2.2 应变示意图径向应变和轴向应变: 径向应变试件在被拉伸的时，直径为d 0 会产生Δd 的变形时，直径方向的应变称为径向应变(或横向应变)。
与外力同方向的伸长(或压缩)方向上的应变称为轴向应变。
泊松比：轴向应变与横向应变的比称为泊松比，记为μ。
每种材料都有确定的泊松比，且大部分材料的泊松比都在0.3左右。
虎克定律：各种材料的单向应力应变关系可以通过虎克定律表示：εσ∙=E (2-4)应力与应变的比例常数E 被称为纵弹性系数或杨氏模量，不同的材料有其固定的杨氏模量。
通过上述对应变检测一些物理量的介绍，我们对应变检测有了一些初步的认识。
通过对比几个文献，发现文献[5]对应变检测原理的解释比较清楚直观，下面总结其光纤光栅应变检测的原理。
对光纤光栅而言，当只考虑轴向应变时，应变一方面使得光栅周期变大，光纤芯层和包层半径变小，另一方面将通过光弹性效应改变光纤的折射率，这些都将引起光栅波长的偏移[5]。
光纤光栅波长的偏移值，可以由下式给予描述：Λ∙∆+∆Λ∙=∆eff eff B n n 22λ (2-5)将上述两边同时除以式2-1，可得ΛΛ+=d n dn d eff eff B B λλ (2-6) 在弹性范围内有： ε=ΛΛd ，式中ε为光纤轴向应变。
有效折射率的变化可以由弹性系数矩阵P ij 和应变张量矩阵i ε表示为：j j ij i P ε∑==⎪⎭⎫ ⎝⎛∆612neff 1 应变张量矩阵j ε表示为：[] 000j z zz v v εεεε--=弹性矩阵为： ⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=444444111212121112121211000000000000000000000000P P P P P P P P P P P P P ij 式中P 11、P 12是弹性系数，即纵向应变分别导致的纵向和横向的折射率的变化。
V 是纤芯材料的泊松比，对各向同性材料P 44=v(P 11-P 12)/2。
不考虑波导效应，即不考虑光纤径向变形对折射率的影响，只考虑光纤的轴向变形是，光纤在轴向弹性变形下的折射率的变化为:[]ε)(2d 1211122P P v P n n n eff eff eff +--= (2-7) 令[])(2P 1211122P P v P n eff +--=，则由式2-5、2-6、2-7可得：ελλ)1(d P BB -= (2-8) 上式即为光纤光栅轴向应变下波长变化的数学表达式，当光纤光栅的材料确定后，可以根据材料确定P 的值，并且P 的变化不大，从而保证了光纤光栅作为应变传感器很好的线性输出。
令)1(K P B -=λε,K ε可以视为光纤轴向应变与中心波长变化的灵敏系数，由此可得ελεK =∆B ，通过该式可以方便的将波长变化的数据处理成应变的结果。
3 光纤光栅应变检测在很多领域中都需要对应变进行测量，如对大桥的应变检测，可以检测桥梁是否安全，对地震的检测也需要应变测量，在光纤光栅水听器中，其基本原理也是对应变的检测。
3.1 应变检测理论简要概述文献[6]包含了对光纤应变检测理论发展的综述，光纤光栅应变检测的理论基础源于对1952年Cox等提出的剪滞理论对单纤维复合材料进行应力传递的分析，1991年，Namni等奖光纤光栅传感器埋入混凝土结构进行无损检测，测试混凝土结构的应力和应变，1998年，Ansari等根据剪滞理论的基本原理，详细分析了光纤传感器的应变传递理论，假定埋入式光纤粘贴长度中心的应变与基体的应变相同，得出了光纤的轴向应变和剪应力的分布，并利用迈克尔逊白光干涉的光纤传感器进行了实验验证，通过等强度梁静态加载实验得出了不同粘接长度下的应变传递系数，2001年，Lau等在Ansari的基础上考虑了胶粘剂对光纤光栅传感器应变传递的影响，并建立包括光纤、涂覆层、胶粘剂层和基体四层结构的光纤光栅传感器模型，对应变传递机理进行了进一步的修正，2008年，王为等对表面式FBG传感器的应变传递进行了理论推导，并对衬底厚度和粘贴长度对应变传递效果的影响进行了仿真分析[6]。
从文献[6]中可看出光纤光栅应变理论的发展已经很完善了，现有的应变传递理论对光纤光栅传感器的应变分布规律以及影响应变传递的参数进行了较好的分析。
但是光纤光栅早期在应变检测中难以使用，这主要是因为光纤光栅本身的应力敏感度非常低，文献错误！未找到引用源。
报道了裸光纤光栅的波长灵敏度在.13-附近,所以要想让光纤光栅在实际中进行应变检测，必须对其28nmMPa/10进行增敏。
如果不进行增敏，必然要将探测器的灵敏度提高，现有对波长的分辨能力还很难达到该要求，这一方面提升了技术难度，令一方面也增加了成本。
因此我认为增敏对光纤光栅应变检测是最重要的问题之一。
3.2 光纤光栅增敏技术浅析封装的材料和封装的结构对都会对光纤光栅应力增敏产生影响，文献[7]提出了基本的增敏思路是固定光纤光栅结构的设计，使光纤光栅在压力作用下发生更多的应变，从而产生较大的波长漂移。
从力的作用角度分析了增敏分装结构的两种模式，一种是侧面压迫式增敏，另一种是光纤光栅的端面拉伸式增敏。
两种增敏方式的示意图分别如图3.1和图3.2所示。
侧压式增敏是指利用杨氏模量比较低的聚合物胶在光纤光栅周围进行灌注或粘接，增大光纤光栅传感器的受压面积，以提高光纤光栅本身的波长变化率。
端面拉伸式增敏原理是指将光纤光栅两端固定于受压薄片上，利用受压薄片随声压的振动拉伸光纤光栅，使光纤光栅波长随之波动，从而达到增敏的目的。
图3.1 侧面压迫式圆柱形增敏方法图3.2 端面拉伸式圆片型增敏方法文献[7]分别采用了两种方式为光纤光栅水听器进行应变增敏，报道的结果中，端面拉伸式增敏比侧面压迫式要高，由于端面拉伸式的膜片非常单薄，在压力下非常容易变形。
下面继续对增敏技术进行更深入的讨论。
根据封装的途径，目前增敏方式还可以分为弹簧管式增敏、聚合物封装增敏、弹性膜片式增敏、薄壁圆筒式增敏以及组合式增敏[8]。
下面分别对每种结构比较好的实现方式进行一定的介绍。
3.2.1 弹簧管式增敏弹簧管式增敏采用的是特种结构的弹簧管，当管内管外承受的压力不同时，产生变形，将光纤光栅粘贴在弹簧管表面或者两端，可实现对压力的测量。
该种方式在文献[9]中利用弹簧管对压力的机械放大作用，将弹簧管与光纤光栅悬臂梁调谐技术相结合，实现了比较好的效果，实验测得的灵敏度约为0.2769nm/MPa,结构图如图3.3所示。
但从图中看出，使用弹簧管能够灵活的设计结构，灵敏度比较高，但是弹簧管稳定性欠佳，容易受到外界振动的影响，而且设计精度要求较高，估计这些因素限制了该方式的应用，这些所以对该种结构的报道后续很少看到。
图3.3 弹簧管式增敏实现案例的结构图3.2.2 聚合物封装增敏聚合物封装增敏的原理是将光纤复合到对压力敏感的聚合物材料中进行压力增敏。
用聚合物进行封装, 一方面起增敏作用 , 同时对光纤光栅有保护作用[10]。
文献[11]采用多层封装结构,将杨氏模量小且粘结性强的聚合物1做成柱体状, 光纤光栅准直地置于该柱体中心,然后置于杨氏模量大的聚合物2中(做成柱体状),结构图如如3.4所示，该报道指出其增敏效果优于单层封装结构，有利于光纤光栅的保护，且结构简单，易实施。
然而该报道并未指出其灵敏度，并且在增加了应变灵敏度的同时，还增加了温度敏感度，容易造成温度和应变交叉敏感的问题，需要采取温度补偿措施，因此也提升了该方法的复杂度。
文献[12]报道了用层压碳纤维复合材料制作的压力传感器，压力灵敏度为0.1 nm/MPa。
由于碳纤维复合材料杨氏模量小，且在高压下具有良好的可重复性。
当压力从0 增加到70MPa 时，传感器中心波长实现了7nm的漂移。
聚合物封装的优点是结构简单，体积小，应变灵敏度增加效果比较好，但其在增加应变灵敏度的同时也增加了温度灵敏度。
