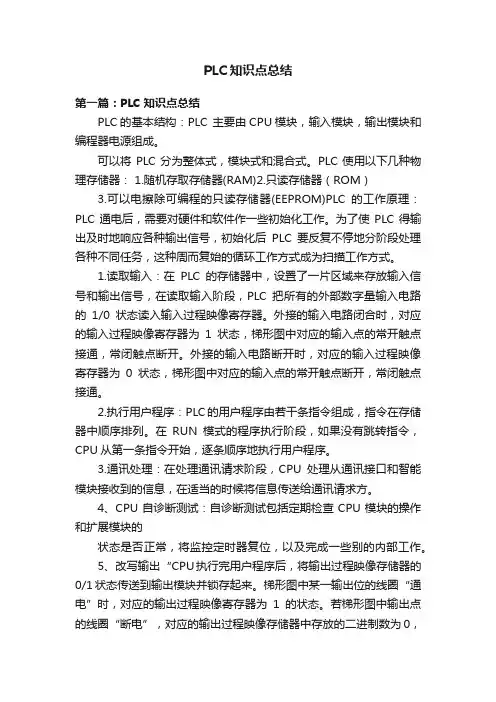

PLC知识点总结第一篇：PLC知识点总结PLC的基本结构：PLC 主要由CPU模块，输入模块，输出模块和编程器电源组成。
可以将PLC分为整体式，模块式和混合式。
PLC使用以下几种物理存储器： 1.随机存取存储器(RAM)2.只读存储器（ROM）3.可以电擦除可编程的只读存储器(EEPROM)PLC的工作原理：PLC通电后，需要对硬件和软件作一些初始化工作。
为了使PLC得输出及时地响应各种输出信号，初始化后PLC要反复不停地分阶段处理各种不同任务，这种周而复始的循环工作方式成为扫描工作方式。
1.读取输入：在PLC的存储器中，设置了一片区域来存放输入信号和输出信号，在读取输入阶段，PLC把所有的外部数字量输入电路的1/0状态读入输入过程映像寄存器。
外接的输入电路闭合时，对应的输入过程映像寄存器为1状态，梯形图中对应的输入点的常开触点接通，常闭触点断开。
外接的输入电路断开时，对应的输入过程映像寄存器为0状态，梯形图中对应的输入点的常开触点断开，常闭触点接通。
2.执行用户程序：PLC的用户程序由若干条指令组成，指令在存储器中顺序排列。
在RUN模式的程序执行阶段，如果没有跳转指令，CPU从第一条指令开始，逐条顺序地执行用户程序。
3.通讯处理：在处理通讯请求阶段，CPU处理从通讯接口和智能模块接收到的信息，在适当的时候将信息传送给通讯请求方。
4、CPU自诊断测试：自诊断测试包括定期检查CPU模块的操作和扩展模块的状态是否正常，将监控定时器复位，以及完成一些别的内部工作。
5、改写输出“CPU执行完用户程序后，将输出过程映像存储器的0/1状态传送到输出模块并锁存起来。
梯形图中某一输出位的线圈“通电”时，对应的输出过程映像寄存器为1的状态。
若梯形图中输出点的线圈“断电”，对应的输出过程映像存储器中存放的二进制数为0，将它送到继电器型输出模块，对应的硬件继电器的线圈断电，其常开触点断开，外部负载断电，停止工作。
CPU分配给数字量I/O模块的地址以字节为单位，一个字节由8个数字量I/O点组成。
plc考试知识点总结
plc考试知识点总结一、PLC的基本概念：1.什么是PLC？PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于控制自动化系统的设备。
它通过在内部存储器中储存和执行控制程序，从而实现对生产过程的自动控制。
2.PLC的工作原理PLC的工作原理可以简单描述为：在PLC中设置好控制程序，当输入信号满足条件时，PLC会执行相应的控制动作，从而实现对设备或生产过程的自动控制。
3.PLC的结构和组成PLC通常由中央处理器（CPU）、输入模块、输出模块、通信模块、电源模块等部分组成。
其中，中央处理器负责执行控制程序，输入模块负责接收外部信号，输出模块负责控制外部执行器的动作，通信模块用于与其他设备进行通信，电源模块提供电源。
4.PLC的应用领域PLC广泛应用于各个领域的自动化控制系统中，如工厂生产线控制、机器设备控制、商业建筑控制、交通信号控制等。
二、PLC的基本功能：1.输入/输出功能PLC通过输入模块接收来自外部传感器、按钮、开关等设备的信号，并通过输出模块控制外部执行器、继电器、阀门等设备的动作。
2.数据处理功能PLC可以进行逻辑运算、数学运算、比较运算、移位运算等各种数据处理操作，从而实现对输入信号的处理和控制动作的逻辑判断。
3.通信功能PLC可以通过通信模块与上位机、下位机、其他PLC等设备进行数据交换和通信，实现设备之间的协同工作和数据共享。
4.定时功能PLC可以实现对时间的监控和定时操作，如定时控制、时间延时、时间比较等功能。
5.故障诊断功能PLC可以实时监测系统的运行状态，当系统发生故障时可以自动诊断并采取相应的措施，以确保系统的可靠运行。
三、PLC的基本操作：1.PLC的编程软件常用的PLC编程软件有Siemens的STEP 7、Rockwell的RSLogix、Mitsubishi的GX Developer等。
通过这些软件，用户可以编辑、下载、调试PLC的控制程序。
plc的基本知识点
plc的基本知识点一、PLC的定义与基本概念。
1. 定义。
- PLC（Programmable Logic Controller），即可编程逻辑控制器。
它是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
- 它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。
2. 工作原理。
- 输入采样阶段：PLC以扫描方式按顺序将所有输入端的信号状态读入到输入映像寄存器中存储起来。
在本扫描周期内，这个输入映像寄存器中的数据不会改变，即使外部输入信号状态发生了变化。
- 程序执行阶段：PLC按从左到右、从上到下的顺序对用户程序进行扫描，并根据输入映像寄存器中的数据以及其他内部元件（如辅助继电器、定时器、计数器等）的状态进行逻辑运算，将运算结果写入到对应的输出映像寄存器中。
- 输出刷新阶段：在所有指令执行完毕后，将输出映像寄存器中的状态转存到输出锁存器中，通过输出电路驱动外部负载。
二、PLC的硬件组成。
1. 中央处理单元（CPU）- 功能：是PLC的核心部分，它执行用户程序，进行数据处理、逻辑判断、数值运算等操作，同时还对PLC的内部工作进行协调和控制。
- 类型：不同品牌和型号的PLC，其CPU的性能和功能有所差异。
例如，有的CPU 处理速度快，能够处理复杂的控制算法；有的CPU集成了多种通信接口，方便与其他设备进行通信。
2. 输入输出（I/O）接口。
- 输入接口：用于接收外部设备（如传感器、按钮等）的信号。
常见的输入信号类型有数字量输入（如开关信号的通断）和模拟量输入（如温度、压力等连续变化的信号）。
输入接口电路通常具有光电隔离等功能，以提高抗干扰能力。
- 输出接口：用于将PLC的运算结果输出给外部设备（如继电器、接触器、变频器等）。
输出接口也分为数字量输出（如控制继电器的吸合与断开）和模拟量输出（如输出0 - 10V或4 - 20mA的模拟信号来控制调节阀的开度）。
plc知识点整理
《PLC 知识点整理》在当今自动化领域中，可编程逻辑控制器（PLC）无疑扮演着至关重要的角色。
它作为一种高效、可靠且灵活的控制设备，广泛应用于工业生产、机械制造、交通运输、能源管理等众多领域。
为了更好地理解和掌握 PLC 的相关知识，本文将对 PLC 的各个重要知识点进行系统的整理和阐述。
一、PLC 的基本概念可编程逻辑控制器，简称 PLC，是一种专门为在工业环境下应用而设计的数字运算操作的电子系统。
它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC 具有以下几个显著特点：（一）可靠性高PLC 采用了先进的抗干扰技术，具有很强的抗电磁干扰和抗机械振动能力，能够在恶劣的工业环境下稳定可靠地运行，减少了因故障导致的生产中断。
（二）编程灵活PLC 提供了多种编程语言，如梯形图、指令表、功能块图等，使得编程人员可以根据自己的习惯和实际需求选择合适的编程方式。
而且，编程过程简单直观，易于理解和修改，大大提高了编程效率。
（三）控制功能强大PLC 可以实现复杂的逻辑控制、顺序控制、定时控制、计数控制等多种控制功能，能够满足各种工业生产过程的控制要求。
（四）易于扩展PLC 具有丰富的输入输出模块，可以根据实际需要进行灵活的扩展，增加输入输出点数，以适应不同规模的控制系统。
二、PLC 的工作原理PLC 的工作原理可以简单概括为输入采样、程序执行和输出刷新三个阶段。
（一）输入采样阶段在这个阶段，PLC 依次扫描输入端子，读取输入信号的状态，并将其存储到输入映像寄存器中。
输入映像寄存器中的状态将作为后续程序执行的依据。
（二）程序执行阶段PLC 按照用户编写的程序顺序，从第一条指令开始依次执行。
在执行过程中，根据逻辑运算的结果，对输出映像寄存器进行刷新，即将输出信号的状态更新到输出端子上。
（三）输出刷新阶段在输出刷新阶段，PLC 将输出映像寄存器中的输出信号通过输出模块传送到被控设备，从而实现对被控设备的控制。
PLC考点
第一章电器就是根据外界施加的信号和要求，能手动或自动的断开或接通电路，断续或连续地改变电路参数，以实现对电或非电对象的切换、控制、检测、保护、变换、和调节的电工器械。
低压电器通常指工作在交流电压1200V以下、直流电压1500V 以下的电器。
采用电磁原理完成上述功能的低压电器称作电磁式低压电器。
~P4电器主要有三个个部分组成，触头、灭弧装置和电磁机构。
触头是一切有触点电器的执行部件。
~P5三种触头接触形式：1.点接触（球面对球面球面对平面）点接触形式的触点只能用于小电流的电器中2.面接触（圆柱对平面圆柱对柱面）面接触形式的触点允许通过较大的电流，一般在接触表面上镶有合金，以减小触点接触电阻和提高耐磨性，多用于较大容量接触器的主触点。
3.线接触（平面对平面）线接触形式的触点接触区域是一条直线，其触点在通断过程中有滚动过程。
~P5触头的结构形式：1.单断点指形触头只有一个断口，一般多用于接触器的主触点。
优点：闭合断开过程中有滚滑动作，能够清除表面氧化物，触头接触压力大，电动稳定性高。
缺点：触头开距大，增大了电器体积，触头闭合时冲击能量大，影响机械寿命。
2.双断电桥式触头优点：有两个有效的灭弧区域，灭弧效果好，触头开距小，使电器结构接凑、体积小；触头闭合时冲击能量小，有利于提高机械寿命。
缺点：触头不能自动净化，触头材料必须用银或银合金；每个触点的接触压力小，电动稳定性较低。
为了减小接触电阻及减弱触头触点的震动，需要在触点间加一定的压力。
~P6电磁机构是电磁式低压电器的感测部件，它的作用是将电磁能量转换成机械能量，带动触头动作使之闭合或断开，从而实现电路的接通或分断。
电磁机构由磁路和激磁线圈两部分组成。
磁路主要包括铁芯、衔铁和空气隙。
对于直流电磁机构，因其铁芯不发热，只有线圈发热，所以，直流电磁机构的铁芯通常是用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
plc知识点整理
1 低压电器不仅是控制元件,也是检测元件和执行元件2低压电器作用：控制作用，保护作用，调节作用，测量作用，指示作用，转换作用3低压电器分类 1按用途或控制对象分（1）低压配电电器:开关、熔断器、断路器等。
2）低压控制电器：接触器、继电器等2按动作方式分（1）自动切换电器：接触器、继电器。
（2)非自动切换电路：刀开关、转换开关、按钮.3按执行结构分(1）接触器、按钮。
（2）无触点电器：接近开关、电子式时间继电器、4按工作原理分（1）电磁式电器:交直流接触器、各种继电器。
(2)非电量控制电器：压力、速度、温度继电器4接触器工作原理是：通过控制线圈得电,利用电磁场作用,喜迎衔铁，使动触点和静触点吸合，从而使接触器上下两端的静触点接通5接触器的主要参数:主触点的额定工作电流、控制线圈得额定电压、辅助触点的额定电流6中间继电器的作用是将一个输入信号变成多个输出信号或将信号放大7中间继电器与接触器的主要区别在于：接触器的主触点可以通过大的电流，而中间继电器没主触点,辅助触点只能通过小电流，所以一般只用于控制电路中，且数量比较多8热继器的工作原理:由流入热元件的电流产生热量，使具有不同膨胀系数的双金属片发生变形。
在电动机正常运行时，热元件产生的变形不会使触点动作，当电动机过载时，流过热元件的电流增大，热元件变形达到一定程度时，就推动连杆动作，使热继电器的触点动作.通常将热继电器的常闭触点串联在接触器控制线圈电路中,当触点动作时，控制电路断开,从而使接触器失电，主电路断开,实现电动机的过载保护.故障排除后,按手动复位按钮，热继电器触点复位，可以重新接通控制电路9行程开关主要用于检测工作机械的位置,发出命令一控制其运动方向或行程长短接近开关是靠移动的物体与接近开关的感应头接近时，其输出一个电信号，从而实现对电路的控制作用10电器图一般分为三种：电器控制原理图、电器布置图、电气安装接线图11plc的特点：可靠性高，抗干扰能力强；丰富的I\O接口模块；采用模块结构；编程简单易学；安装简单，维修方便；体积小，重量轻，能耗低11plc的基本功能：（1）多种控制功能（2）数据采集、存储与处理功能（3）输入｜输出接口调理功能（4）通信、联网功能（5）人机界面功能（6)编程、调试功能12 plc的基本结构：(1)cpu模块的功能（2）cpu模块中的存储器（3)I\O模块（4）电源 (5)编程器13 plc的工作原理：（1）输入采样阶段 (2）用户程序执行阶段（3)输出刷新阶段（4）系统自诊断(5）通信处理 (6）中断处理（7）立即I/O处理14PLC与继电器控制的异同：二者的图形结构与逻辑关系是相同的继电接触器线圈与所连触点的逻辑对应关系与plc的梯形图中内部线圈与内部触点的逻辑对应关系相同（1)实现原理不同：继电接触器用实际电磁线圈通电吸合,使触点发生动作,用以完成控制任务，这个机械动作有一个延时过程，设计和分析控制电路时需要考虑这一特点.Plc内部继电器有时也称作软继电器，他不是正在的电磁线圈，而使电子元件，动作的时间较短，延时过程可以忽略（2)工作方式不同：继电器控制系统用世界电路实现,按同时执行的方式工作，只要行程电流通路,就可能有几个电器同时动作.而plc是用程序实现内部先去和触点的逻辑关系，并按循环扫描的方式工作，在执行用户程序阶段通过cpu顺序执行程序来实现元件的逻辑关系。
PLC知识点及考点总结
PLC知识点及考点总结第一篇：PLC知识点及考点总结PLC知识点及考点总结1.第二章【P34-P35】PLC的分类：PLC按控制规模可分为小型机、中型机和大型机；按结构形式可分为整体式、模块式和叠装式。
2.第三章（1）【P36】 PLC的基本组成：PLC是由中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源等。
（2）【P37】存储器：PLC系统中的存储器有系统程序处理器和用户程序存储器。
【P37】输入、输出单元：所有输入、输出单元均带有光电耦合电路，其目的是把PLC与外部电路隔离开来，以提高PLC的抗干扰能力。
【P38】PLC的输入单元类型有直流、交流和交直流输入单元；PLC的输出单元类型：晶体管输出方式、晶闸管输出方式和继电器输出方式。
（3）【P39】梯形图的基本编程元素有触点、线圈和方框，其中触点分为常闭触点（—|/|—）与常开触点（—||—）。
（4）【P40-P41】PLC的工作原理和工作过程：PLC的工作过程是一个周期性的循环扫描过程；PLC循环扫描的特点：集中输入和集中输出；PLC对用户程序进行循环扫描可分为三个阶段：输入采样阶段、程序执行阶段和输出刷新阶段。
3.第三章（1）【P46】S7-200PLC由基本单元（S7-200CPU模块）、个人计算机（PC）或编程器、STEP7-Micro/WIN32变成软件以及通信电缆等构成；我校使用的PLC为CPU224模块，14入/10出，有7个扩展模块数量，1个通信口（详见P48表4-1 S7-200CPU模块主要技术指标）。
（2）【P50-P51】数字量输出模块：直流输出模块、交流输出模块和交直流输出模块；直流输出模块是晶体管输出方式或用场响应晶体管驱动（MOSFET）驱动；晶体管（或场响应晶体管）输出方式的特点是响应速度快。
交流输出模块是晶闸管输出方式，特点是输出启动电流大；交直流输出模块是继电器输出方式，特点是输出电流大，可带交流、直流负载，适应性强，但响应速度慢。
PLC考试知识点
1、触点的结构形式很多，按其所控制的电路可分为主触头，辅触头2、触点是电器的执行元件，按其原始状态可分为常开触点，常闭触点3、电流KI，串接，匝数少、导线粗，阻抗小，正常时衔铁吸合，电压继电器的符号,KV，并联，多，粗，大，当电机正常工作时，工作状态。
4、低压电器控制电路中，起过载保护的电器是，热继电器，其文字符号；FR 刀开关的文字符号为QS，电磁铁的文字符号为YA；电磁阀的文字符号为YV 。
接近开关的文字符号SQ；中间继电器的文字符号KA；短路保护的电器，熔断器，其文字符号为 FU ；用来计时的电器是,时间继电器、其文字符号为 KT ；用于频繁的接通断开主电路的电器，接触器、其文字符号为KM ；用于检测运动部分位置的电器，行程开关，其文字符号SQ；5、在低压电器中，速度继电器的符号KS，在速度为零时，其常开触点处于闭合状态，在速度大于整定值时，其常开触点处于断开状态时间继电器在控制系统中用于控制动作时间，有两种延时式：延时接通，延时断开6、PLC在硬件上由 CPU、编程器、存贮器、I/O端口及电源等设备组成。
7、高压电器是用于交流 1200伏、直流1500伏及以上的电器。
8、电器按用途可分为控制电器，配电电器、主令电器、保护电器，执行电器9、按钮的文字符号为SB 其在电路中的作用为短时接通或断开电源，为了标明按钮的作用，通常情况下，起动按钮的颜色为绿色；停止按钮的颜色红色。
10、PLC的继电器符号，基本指令功能意义。
LD 取指令常开 LDI 取反指令常闭 OUT 线圈驱动指令触头串联指令 AND 与指令常开 ANI 与非指令常闭触头并联指令OR 或指令常开 ORI 或非指令常闭并联电路块的串联指令 ANB 串联电路块的串联指令ORB逻辑锥栈的操作指令 MPS 进栈指令 MRD 读栈指令 MPP 出栈指令置位与复位指令 SET 置位指令 RET 复位指令微分指令 PLS 上升沿微分指令 PLF 下降沿微分指令主控指令 MC主控电路块起点使用，主控复位指令 MCR主控电路块终点使用11、电磁式电器的电磁机构由吸引线圈、铁心、衔铁组成。
