橡胶裂解工艺流程
橡胶热裂解实验报告(3篇)
第1篇一、实验目的本次实验旨在研究橡胶材料在高温条件下的热裂解行为，分析其裂解机理和动力学特性，并探讨不同裂解条件对裂解产物的影响。
通过实验，我们可以了解橡胶材料的热稳定性，为橡胶制品的生产和使用提供理论依据。
二、实验材料与设备1. 实验材料：- 天然橡胶- 异戊二烯橡胶- 顺丁二烯橡胶2. 实验设备：- 热重分析仪（TGA）- 微商热重分析仪（DTG）- 气相色谱-质谱联用仪（GC-MS）- 裂解炉- 真空泵- 精密天平三、实验方法1. 热重分析（TGA）和微商热重分析（DTG）：将一定量的橡胶样品放入TGA/DTG分析仪中，设定不同的升温速率和温度范围，记录样品质量随温度变化的数据，分析橡胶的热稳定性。
2. 裂解气相色谱-质谱联用分析（GC-MS）：将橡胶样品在裂解炉中加热至设定温度，使其发生热裂解，产生的气体通过GC-MS进行分析，确定裂解产物的组成。
3. 裂解温度对裂解产物的影响：在不同的裂解温度下进行实验，分析裂解产物的组成和产率。
4. 裂解时间对裂解产物的影响：在同一裂解温度下，设定不同的裂解时间，分析裂解产物的组成和产率。
四、实验结果与分析1. 热重分析（TGA）和微商热重分析（DTG）结果：天然橡胶、异戊二烯橡胶和顺丁二烯橡胶在TGA/DTG曲线上的失重峰分别出现在不同温度范围内，表明这三种橡胶的热稳定性存在差异。
2. 裂解气相色谱-质谱联用分析（GC-MS）结果：裂解产物的组成主要包括烯烃、芳香烃、醇类、酮类等化合物。
不同橡胶的裂解产物组成存在差异，这与橡胶的化学结构和热稳定性有关。
3. 裂解温度对裂解产物的影响：随着裂解温度的升高，裂解产物的产率和种类逐渐增加。
高温条件下，橡胶分子链断裂程度加剧，产生更多低分子量化合物。
4. 裂解时间对裂解产物的影响：在同一裂解温度下，随着裂解时间的延长，裂解产物的产率和种类逐渐增加。
但过长的裂解时间会导致橡胶分解过度，影响产物的纯度和质量。
橡胶聚合物的鉴定裂解气相色谱法
验室作出和积累已知样品的谱图库进行对照 。
ｂ ． 一般只能建立相对定量分析法。
ｃ． 样品的组成和结构与裂解产物的关系 ，
有时不象其他分析方法那样一一对应 （因裂解
过程发生了化学反应），所以妨碍了对某些样品
的分析和研究。
３．３ 影响裂解反应的因素及条件选择
ａ． 裂解温度
ｂ ． 温升时间
ｃ． 裂解时间
微细的石英管中并将其放入铂丝线圈内，然后送 入裂解室内，通电后，热丝被迅速加热到一定的 温度，样品瞬间裂解，并由载气带入色谱柱。
图 ３ 热丝裂解器示意图
１ 电源；２ 计时器；３ 载气；４ 铂丝线圈；５ 到色谱柱
２．３ 居里点裂解器
居里点裂解器是利用高频感应进行裂 解，其原理是将一根铁磁丝 （或箔片）置于 高频感应线圈内 ，当通电流时 ，形成的高频 磁场使铁磁丝体产生交变磁通 ，由于铁磁 丝体的磁矩运动的滞后效应 ，丝体或箔片 被 迅 速 加 热 ， 温 度 到 达 居 里 点 时 ，（ 即 由 铁
磁 到 顺 磁 的 转 变 温 度 ），铁 磁 体 转 变 为 顺 磁 体，此时，不吸收磁场的能量 ，铁磁体温度 就不再上升。随着载气的流动 ，温度下降， 当降至居里点以下时 ，铁磁体即由顺磁又 恢复为铁磁，重新吸收能量 。在继续加热， 如此反复 ，保持铁磁丝体的温度稳定在居 里点上下 。
34 中国石油和化学工业协会
４ 谱图的解析和处理
３．１ ＰＧＣ 的优点
本标准规定了三种鉴定方法
ａ．灵敏度高：样品的用量很少，一般为微克 ４ ． １ 指 纹 图 比 较 鉴 定 法
和毫克量级，有时甚至于小于 １ｕｇ 。 ｂ． 样品一般不需要预先提纯或处理 ，可以
直接使用任何物理形态的样品进行实验，因此，
废轮胎、废橡胶热裂解技术规范编制说明.DOC
废轮胎、废橡胶热裂解技术规范编制说明标准起草组二〇一六年九月废轮胎、废橡胶热裂解技术规范编制说明一、标准工作概况1.1 前言我国是世界轮胎生产和消费的第一大国，也是废轮胎产生大国。
目前我国橡胶消耗量约占世界橡胶消耗总量的 30%以上，连续多年居世界首位，其中 80%以上的天然橡胶和 30%以上的合成橡胶依赖进口。
据统计，2015 年我国废旧轮胎产生量约 3 亿条，重量合1000 万吨以上。
因此，提高废轮胎的综合利用水平，加快发展我国废轮胎循环利用，是缓解我国橡胶资源短缺的重要举措，也是发展橡胶工业循环经济的必然选择。
由于废轮胎具有很强的抗热、抗机械和抗降解性，数十年都不会自然消失，堆在地面占用大量耕地，且易滋生蚊虫、传染病菌，更容易引发火灾，产生有害气体，严重污染环境，被人们称为“黑色污染”源。
我国废轮胎资源综合利用的途径主要是：生产再生橡胶、橡胶粉和热裂解。
热裂解是废轮胎循环利用吃干榨尽的最终环节，目前国内尚处于民间自发组织阶段，还没有配套的规范和标准，民间自发形成的“土法炼油”，投资小，生产成本低，利润高，对环境造成了极大的污染、对资源造成了极大的浪费，成为了社会焦点问题，也引起了国务院领导的高度重视，总理、副总理曾批示：迅即采取措施予以禁止，不可让其蔓延和发展。
要抓紧制定废旧轮胎等废弃物资回收利用的法规和规章。
废轮胎橡胶土法炼油也严重冲击了正规热裂解技术和企业的正常经营，扰乱了热裂解行业的健康发展。
为落实国务院领导的批示精神，在行政立法和条例未出台之前，制定有效的技术立法--国家标准，对热裂解行业的发展进行积极的技术引导是十分必要的，制定和执行热裂解行业技术标准，才能规范我国轮胎橡胶循环再利用行业可持续的健康发展。
1.2 任务来源2006 年 10 月 26 日、10 月 27 日，国务院总理温家宝、主管付总理曾培炎对国务院特刊第 692 期《有媒体称不少地方废轮胎土法炼油问题突出》分别做出批示:请发改委会同环保总局在弄清情况的基础上迅即采取措施予以禁止，不可让其蔓延和发展。
裂解工艺流程

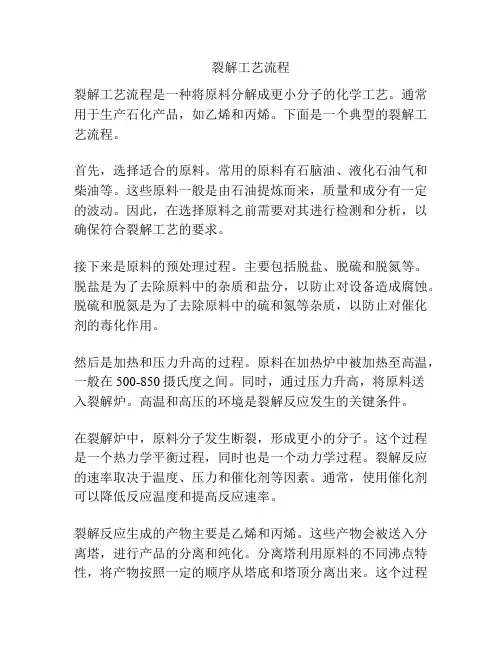

裂解工艺流程裂解工艺流程是一种将原料分解成更小分子的化学工艺。
通常用于生产石化产品，如乙烯和丙烯。
下面是一个典型的裂解工艺流程。
首先，选择适合的原料。
常用的原料有石脑油、液化石油气和柴油等。
这些原料一般是由石油提炼而来，质量和成分有一定的波动。
因此，在选择原料之前需要对其进行检测和分析，以确保符合裂解工艺的要求。
接下来是原料的预处理过程。
主要包括脱盐、脱硫和脱氮等。
脱盐是为了去除原料中的杂质和盐分，以防止对设备造成腐蚀。
脱硫和脱氮是为了去除原料中的硫和氮等杂质，以防止对催化剂的毒化作用。
然后是加热和压力升高的过程。
原料在加热炉中被加热至高温，一般在500-850摄氏度之间。
同时，通过压力升高，将原料送入裂解炉。
高温和高压的环境是裂解反应发生的关键条件。
在裂解炉中，原料分子发生断裂，形成更小的分子。
这个过程是一个热力学平衡过程，同时也是一个动力学过程。
裂解反应的速率取决于温度、压力和催化剂等因素。
通常，使用催化剂可以降低反应温度和提高反应速率。
裂解反应生成的产物主要是乙烯和丙烯。
这些产物会被送入分离塔，进行产品的分离和纯化。
分离塔利用原料的不同沸点特性，将产物按照一定的顺序从塔底和塔顶分离出来。
这个过程还涉及到冷却和凝固，以便进一步提纯产品。
分离得到的乙烯和丙烯可以用于生产各种合成材料和化学产品。
乙烯是一种重要的原料，广泛用于制造塑料、橡胶和纤维等产品。
丙烯也是一种重要的原料，用于制造塑料、涂料和胶粘剂等。
总的来说，裂解工艺流程是一种将原料分解成更小分子的化学工艺。
通过选择适合的原料，进行预处理，加热和压力升高，进行裂解反应，分离和纯化产物，最终获得乙烯和丙烯等产品。
这个工艺流程在石化工业中具有重要的应用价值。
橡胶的工艺流程
橡胶的工艺流程（精品）2014-10-22橡胶技术网橡胶工艺流程开始1 综述橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。
橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。
2 橡胶加工工艺2.1塑炼工艺生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。
生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。
掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。
在满足加工工艺要求的前提下应尽可能降低可塑度。
随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。
在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。
机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。
化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。
开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。
密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。
生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。
几种胶的塑炼特性：天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3-5min。
丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性顺丁橡胶具有冷流性，缺乏塑炼效果。
顺丁胶的门尼粘度较低，可不用塑炼。
氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。
丁二烯生产工艺流程
丁二烯生产工艺流程
丁二烯是一种重要的合成橡胶原料，广泛用于橡胶、塑料、纺织品等行业。
下面是丁二烯的生产工艺流程。
丁二烯的生产主要通过石油炼制中的裂解过程进行。
具体的工艺流程如下：
1. 环己烷和丁烷混合气进入裂解炉。
裂解炉内的催化剂通常采用硅铝酸盐或磷酸铝等固体酸催化剂。
在高温高压下，环己烷和丁烷发生裂化反应，生成丁二烯和其他烃类。
2. 裂化产物经过冷凝器进行冷却，产生液体和气体两相。
液体中含有大量的丁二烯、丙烷、丙烯和其他杂质。
3. 液体裂化产物经过减压精馏装置进行分离。
在高温下，丁二烯和丁烷可以通过顶流出减压塔，而留下其他组分。
4. 从减压塔顶部的流出物中提取纯净的丁二烯。
通常采用液相萃取的方法，使用特定的溶剂选择性地将丁二烯吸收。
然后，通过蒸馏和再生等步骤，将溶解在溶剂中的丁二烯得到分离和回收。
5. 将回收的丁二烯经过进一步净化处理，去除残留的杂质。
通常采用吸附剂或吸附塔进行净化。
6. 最后，将净化后的丁二烯通过管道输送到需要的生产线，用于生产橡胶、塑料等产品。
总结起来，丁二烯的生产工艺主要包括裂解、冷却冷凝、减压分离、萃取净化和输送等步骤。
这些步骤可以在工业化设备中连续进行，实现大规模丁二烯的生产。
废橡胶超临界裂解与传统裂解工艺的比较
Ｒｅ ｅｖ ｄ ８ Ｎｏ ｅ ｅ ０ ５ ｒｚ ｓ ０ Ｍ ａ ｃ ０ ６； ｃｅ ｔｄ ２ ａ ｃ ０ ６ ｃ ｉｅ ｖ ｍｂ ｒ ２ ０ ； ｅ ＊ｅ １ ｒ ｈ ２ ０ ａ ｃ ｐ ｅ １ Ｍ ｒ ｈ ２ ０ ｉｄ Ａｂ ｔ ａ ｔ ｓｒ ｃ ： Ｆ ｅ ｅ ｐ ｒ ｎ ｓｏ ｈ ｒ ｌ ｒ ｃ ｉ ｇ ａ ａｙ ｉ ｒｃ ｉ ｇ ａ ｄ ｓ ｐ ｒ ｒ ｉａ ｗａ ｅ ｒ ｃ ｉｇ ｗｅ ｅｄ ｎ ｓ ｇ ｗａ ｔ ｕ ｂ ｒａ ｈ ｘ ｅｉ ｍｅ ｔ ｆｔ ｅｍａ ａ ｋ ｎ ．ｃ ｔ ｌ ｔ ｃ ａ ｋ ｎ ｎ ｕ ｅ ｃ ｉ ｃ ｌ ｔ ｒｃａ ｋ ｎ ｒ ｏ ｅ ｕ ｉ ｓｅ ｒ ｂ ｅ ｓ ｃ ｃ ｔ ｎ ｔ ｅ ｍａ ｅ ｉ１ ｈ ｅ ｉ ｅ ｅ ｔｃ ａ ｋ ｎ ｅ ｃ ｉｎ ｅａ ｉｇ ｔ ｈ ｉｌ ｆｆ ｉ ｉ ａ ｄ ｃ ａ ｋｎ ｉ ｒ ｎ ｅｔｇ ｔｄ ａ ｄ ｃ ｍｐ ｒ ． ｈ ｔｒａ ． Ｆ ｒ ｅ ｄ ｆ ｒ ｎ ｒ ｃ ｉｇ ｒａ ｔ ｓ ｒｌ ｔ ｏ ｔ ｅ ｙ ｅｄ ｏ ｌ ｄ ｏｌ ｎ ｒ ｃ ｉ ｇ ｔ ｆ ｏ ｎ ｕ ｍｅ ｗｅｅ ｉｖ ｓ ｉａ ｅ ｎ ｏ ａ ｅ ｄ
应对液相混合 油品收率及反应 时间的影 响。结 果表 明， 废橡 胶在超 临界 水环境 中， 液相 混合油 品收率 最 高， 可达到
５ ．０ ， 应 时 间仅 为 ５ｍｉ； 橡 胶 催 化 裂 解 实验 ， 相 混 合 油 品收 率 为 ４ ．２ ， 应 时 间为 ５ ｎ 废 橡胶 热 裂 ９２ ％ 反 ｎ废 液 ５３ ％ 反 ０ｍｉ； 解 实验 ， 相 混 合 油 品收 率 为 ３ ．７ ， 应 时 间 为 ６ ｎ 以超 临界 水 作 为 反 应 介 质 ， 传 统 裂 解 工 艺 热 裂 解 及 催 液 ９６ ％ 反 ０ｍｉ。 与 化 裂 解 比较 ， 以 实 现短 时 间 ， 效 率地 对 废 旧 橡 胶 进 行 裂 解 ， 生 态环 境 不 产 生 污 染 。 避 免 了热 裂 解 和 催 化 裂 解 可 高 对 存 在 的 反 应 时 间长 ， 能 大 ， 热 效 率低 ， 耗 传 易结 焦等 问题 。 关 键 词 ： 废 橡 胶 ； 热 裂 解 ； 催 化 裂 解 ； 超 临界 水
废旧轮胎橡胶的裂解处理工艺
废旧轮胎橡胶的裂解处理工艺将废轮胎橡胶裂解是最彻底的处理车用废橡胶的方法之一。
裂解处理没有污染物排放，而且还可以回收燃料油和炭黑，有利于环保及资源利用，有较高的经济价值，被认为是当前处理废轮胎的最佳途径之一。
废旧轮胎裂解现有热裂解、催化降解和微波解聚等三类工艺。
热裂解工艺目前，热解技术主要包括：常压惰性气体热解技术、真空热解技术、熔融盐热解技术。
1．常压惰性气体热解通常，在惰性气体中将废橡胶加热到500℃，可获得35％（与废橡胶的质量分数，下同）的固体残余物、55％的油和3％的气体。
其中液体产物含有质量分数为0.51的芳烃油和质量分数为0.33的粗石脑油，固体则主要为粗炭黑，炭黑中含有质量分数为0.2的硫和质量分数为0.10～0.15的灰分。
2．真空热解真空热解是在减压和低温条件下分解橡胶，较其他热解方法有一些优势。
在总压2～20kPa、温度510℃条件下把废橡胶裂解，可得50％的油品、25％的炭黑、9％的钢、5％的纤维和11％的气体；在总压0.3kPa、温度420℃条件下，可得55％的油品、35％的固体和10％的气体。
3．熔融盐热解将轮胎碎块浸入氯化锂/氯化钾的低共熔混合物中，加热至500℃，产生47％的油、45％的固体残余物和12％的气体。
油中大约包括质量分数为0.21的芳烃油、质量分数为0.34的链烯烃和质量分数为0.45的石脑油。
残余物中有炭黑类似物以及轮胎中未发生变化的纤维和钢丝成分。
气体为C1～C4的石脑油和链烯烃混合物。
催化降解工艺采用路易斯酸熔融盐催化剂进行废轮胎橡胶降解的方法，反应迅速。
催化剂以氯化锌、氯化锡和碘化锑效果最佳。
当采用质量分数为0.01的锌和钴盐作为催化剂，混入废橡胶料中，可以使液体油、气体产品中的总硫量至少降低40％，液体产品中的总氮量降低50％。
为提高相对分子质量较小的C1～C4烯烃的回收率，可在废橡胶中加入碱金属或碱土金属碳酸盐，这种催化剂在转化时，对增大异丁烯质量分数效果尤其明显。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
橡胶裂解工艺流程
橡胶裂解是将废旧橡胶转化为有价值的产物的一种工艺。
橡胶裂解工艺流程是将橡胶废弃物通过加热和化学处理，将其分解成小分子化合物，并进一步进行精炼和纯化，最后得到燃料油、炭黑和气体等产品。
下面将介绍一个常用的橡胶裂解工艺流程。
橡胶裂解工艺流程主要包括预处理、裂解和产品分离三个步骤。
首先是预处理步骤。
在这一步骤中，废旧橡胶经过粉碎和分选，去除其中的杂质和金属杂质，以减少对设备的磨损和堵塞。
杂质和金属杂质被分离后，橡胶废弃物进入到下一步骤。
接下来是裂解步骤。
橡胶废弃物通过加热和化学处理，被分解成小分子化合物，这一步骤通常在高温下进行。
常用的橡胶废物裂解方法有热裂解和溶剂裂解两种。
在热裂解中，橡胶废料被加热到高温，橡胶分子链被断裂，产生气体和液体产品。
溶剂裂解是将橡胶废弃物与溶剂混合，通过溶剂的溶解作用，将橡胶分解为小分子化合物。
最后是产品分离步骤。
在裂解过程中产生的气体、液体和固体产品通过不同的分离设备进行分离。
气体产品中含有一些有机化合物，可以通过冷凝和净化得到液体产品。
液体产品中含有燃料油和溶剂等有价值的物质，可以进行进一步的精炼和提纯。
固体产品主要是炭黑，可以用于橡胶工业和沥青混凝土的添加剂等领域。
橡胶裂解工艺流程的关键是控制裂解的温度和时间，以及选择
适当的溶剂和催化剂。
高温和足够的裂解时间可以增加裂解产物的产量，但同时也会增加能耗和设备的磨损。
选择适当的溶剂和催化剂可以提高裂解效率和产品质量，降低环境污染。
橡胶裂解工艺是一种有效地处理废旧橡胶的方法，可以将其转化为有价值的产物。
通过合理的工艺流程设计和设备配置，可以实现高效、环保的橡胶废弃物处理。
随着对资源的需求不断增加和环境问题的日益严重，橡胶裂解工艺将在未来得到更广泛的应用。
