步进继电器的结构及工作原理
继电器的工作原理
继电器的工作原理引言概述：继电器是一种常用的电气控制器件，它在电路中起到开关的作用。
本文将详细介绍继电器的工作原理，包括继电器的基本结构、工作原理以及应用领域。
一、继电器的基本结构1.1 电磁线圈：继电器的核心部分是电磁线圈，它由导线绕成，当通电时产生磁场。
1.2 引线和触点：继电器还包括引线和触点，引线用于将电磁线圈与外部电路连接，触点则负责开关的功能。
1.3 外壳和保护装置：继电器通常有一个外壳来保护内部结构，并且配备了过载保护、短路保护等装置。
二、继电器的工作原理2.1 电磁吸引力：当继电器通电时，电磁线圈产生的磁场会吸引触点，使其闭合。
2.2 断开电路：当继电器断电时，磁场消失，触点则会弹开，断开电路。
2.3 控制信号：继电器可以通过控制信号的输入和断电来控制触点的闭合和断开，实现电路的开关控制。
三、继电器的应用领域3.1 自动化控制：继电器广泛应用于自动化控制系统中，如工业生产线、机械设备等。
3.2 电力系统：继电器在电力系统中起到保护作用，如过载保护、短路保护等。
3.3 通信设备：继电器也被用于通信设备中，如电话交换机、传真机等。
四、继电器的优势4.1 高可靠性：继电器具有较高的可靠性，能够在较恶劣的环境下正常工作。
4.2 适应性强：继电器适用于各种不同的电压和电流，具有较广泛的应用范围。
4.3 维护方便：继电器的结构相对简单，维护和更换触点也相对容易。
五、继电器的发展趋势5.1 小型化：随着科技的发展，继电器正朝着小型化的方向发展，体积越来越小，功能越来越强大。
5.2 集成化：继电器与其他电气元件的集成化趋势也越来越明显，能够实现更多的功能。
5.3 数字化：数字继电器的出现，使得继电器的控制更加智能化，能够实现远程控制和自动化。
结论：继电器作为一种常用的电气控制器件，其工作原理基于电磁吸引力和断开电路的原理。
继电器具有广泛的应用领域，包括自动化控制、电力系统和通信设备等。
它具有高可靠性、适应性强和维护方便等优势。

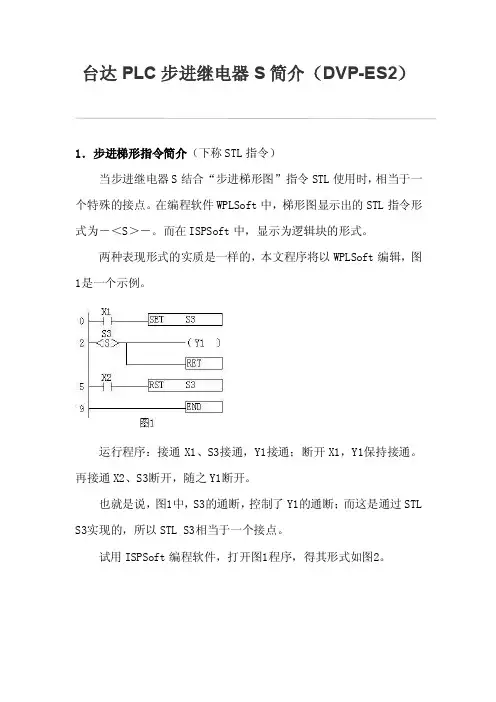

台达PLC步进继电器S简介（DVP-ES2）
台达PLC步进继电器S简介（DVP-ES2）1．步进梯形指令简介（下称STL指令）当步进继电器S结合“步进梯形图”指令STL使用时，相当于一个特殊的接点。
在编程软件WPLSoft中，梯形图显示出的STL指令形式为－＜S＞－。
而在ISPSoft中，显示为逻辑块的形式。
两种表现形式的实质是一样的，本文程序将以WPLSoft编辑，图1是一个示例。
运行程序：接通X1、S3接通，Y1接通；断开X1，Y1保持接通。
再接通X2、S3断开，随之Y1断开。
也就是说，图1中，S3的通断，控制了Y1的通断；而这是通过STL S3实现的，所以STL S3相当于一个接点。
试用ISPSoft编程软件，打开图1程序，得其形式如图2。
2．STL指令特点实际上，在应用STL指令时，步进继电器的复位，一般是在“状态转换”时进行的，参见图3。
运行结果仍然是：接通一下X1（接通后随即断开）、Y1接通，接通一下X2、Y1断开。
但此时的S3断开、Y1断开，是因为S20接通的缘故，即状态发生了转换，由S3的接通、转换到了S20的接通。
这里，Y1作为试验指示用，实际编程时，应根据具体情况决定STL S3回路块内的驱动器件。
而S20，同样可以如图3的S3一样，继续驱动有关器件。
3．编程示例清楚了指令的工作原理，就可以根据“设计要求”试编程序。
1）示例1。
试编制这样一个程序：接通一下X1、Y1接通，3秒后Y1断开、Y2接通，再3秒后Y2断开、Y1接通，如此循环，直到X2接通，Y1、Y2才全断开。
根据要求，可以编制一个如图4所示的程序，来达到目的。
2）示例2。
取《自学自会PLC指令——三菱FX2N编程技术及应用》（莫操君）的图4-20，按下述要求编制程序；本文附图中，增加了SQ0和SQ3。
程序要求是：把SQ0作为原位，小车在原位时，按下起动按钮SB1（未示出），小车开始前进，遇SQ1停3秒、再前进，遇SQ2又停3秒、再前进，遇SQ3停1秒、然后返回，返回直到遇SQ0停止、等待；暂不考虑中途停止的情况。
继电器工作原理图
继电器工作原理图
继电器是一种电控电器，它通过电磁吸引力来控制开关的通断，广泛应用于电力系统、自动控制系统、通信系统等领域。
继电器的
工作原理图如下所示：
1. 电磁铁部分，继电器的核心部分是电磁铁，它由铁芯和线圈
组成。
当通过线圈通电时，产生的电磁力会使铁芯磁化，吸引或释
放触点，从而实现继电器的通断控制。
2. 触点部分，继电器的触点通常分为常开触点和常闭触点。
当
继电器通电时，常开触点闭合，常闭触点断开；当继电器断电时，
常开触点断开，常闭触点闭合。
通过这种开闭状态的切换，实现了
电路的通断控制。
3. 弹簧部分，继电器中还配备有弹簧，它的作用是在电磁铁断
电后，恢复触点原来的状态，保证继电器的正常工作。
继电器的工作原理图清晰地展示了其内部结构和工作原理，通
过电磁铁的磁化和触点的开闭，实现了电路的控制。
在实际应用中，继电器可以根据需要配备不同类型的触点和线圈，以满足不同的控
制要求。
同时，继电器还具有可靠性高、寿命长、体积小等优点，
因此在工业自动化控制中得到了广泛的应用。
总的来说，继电器作为一种重要的电控电器，其工作原理图清
晰地展现了其内部结构和工作原理。
通过电磁铁的磁化和触点的开闭，实现了电路的控制，具有可靠性高、寿命长、体积小等优点，
在电力系统、自动控制系统、通信系统等领域有着广泛的应用前景。
辅助继电器的原理
辅助继电器的原理全文共四篇示例，供读者参考第一篇示例：辅助继电器是一种常用的电气控制器件，其原理是通过电磁感应来控制开关动作。
在电路中，辅助继电器常常用于电气控制系统中的保护和控制功能。
其工作原理简单易懂，在这篇文章中，我们将介绍辅助继电器的原理、结构和工作过程。
一、辅助继电器的结构辅助继电器通常由电磁铁、触点、线圈和外壳等部分组成。
电磁铁是实现继电器开关的关键部分，其由铁心、线圈和移动铁片组成。
线圈中通电时，会产生磁场，吸引移动铁片，使触点闭合或打开，从而实现电路的控制。
触点是影响继电器通断状态的重要部分，通常分为常开触点和常闭触点。
常开触点在不通电时闭合，通电时打开；常闭触点在不通电时打开，通电时闭合。
这两种触点的组合可以满足各种电路的需求。
外壳部分主要是用来固定和保护继电器内部结构，确保其正常工作和安全使用。
辅助继电器的原理类似于普通继电器，但其通常用于辅助控制和保护电路。
它可以提高电路的稳定性和可靠性，同时也可以减轻主继电器的负荷，延长其使用寿命。
辅助继电器的工作过程通常包括两个阶段：通电时的动作和断电时的复位。
通电时的动作：当控制电路通电时，线圈中产生磁场，吸引移动铁片，使触点闭合或打开，实现电路的控制。
这一过程通常很快完成，辅助继电器可以迅速响应控制信号，实现电路的快速切换。
第二篇示例：辅助继电器是一种常用的电器控制装置，它在电路中起到了中继信号、放大信号、保护和自保持作用。
辅助继电器具有可靠性高、反应速度快等优点，被广泛应用于电力系统、自动化控制系统等领域。
那么辅助继电器的原理是什么呢?辅助继电器是由电磁铁、触点组成的电器元件，通过电磁铁控制触点的开闭，实现电路的导通和断开。
其工作原理主要包括电磁吸引力原理、触点闭合原理和触点分离原理。
首先是电磁吸引力原理。
辅助继电器的电磁铁内部包含有线圈，当通过线圈通电时，产生磁场，使电磁铁上的铁芯受到吸引力，吸引力足以克服触点间的弹簧力，使触点闭合。
三相步进电机运行原理
三相步进电机运行原理三相步进电机运行原理：一、三相步进电机基本原理三相步进电机是利用电磁场中的自旋力而产生的有功向量运动，它的运行遵循着磁通和旋转角。
其相应地电路如下图所示。
三相交流步进电机同步电路由三相霍尔继电器和三相换相电路组成，它在此基础上驱动三相交流步进电机进行步进旋转。
二、运行原理步进电机运行总是有起步、变速、停止以及恒速4种情况：1、起步：起步时，驱动器给出信号，继电器通断，绕组由A相迅速向B相，B 相再迅速向C相做换相，转子由迅速向半月的起点检测，此时继电器断开，转子开始转动，同步数据也进行相应的更新，在接下来的步长中在此基础上进行调整。
2、变速：当驱动器输出变速指令后，通过继电器改变磁场强度，改变转子的位置，做出相应调整，从而改变转子运动的角速度，最终实现变速的目的。
3、停止：由于转子中的磁力会在极性改变以后化为热能而消失，这些热能会使转子发生微小位移，造成刹车，从而实现停止的目的。
4、恒速：驱动器在维护恒定频率的时候，检测转子的位置，来计算换相的时机，按照此机制，可以获得恒速的运行，也就是说，转子在某一转速频率下，只要不经过变速，就会一直维持在这个速度下。
三、优点：1、定位准确：三相步进电机可以把信号精准定位，并且拥有良好的冲击抗干扰性，可以解决定位精度要求高的问题，大大提高定位的效率。
2、脉冲宽度低：三相步进电机的脉冲宽度和条件脉冲宽度小，相比其他模式的步进电机，可以降低控制器的功耗和发热量，更合适的空间限制，也可以延长脉冲持续时间，从而提高稳定性。
3、扭矩反应灵敏：驱动器通过改变绕组比，来实现扭矩反应灵敏度龙洋，可以自动调整，从而达到驱动效率更高，更稳定的状态。
总结：三相步进电机可以把信号精准定位、脉冲宽度低、扭矩反应灵敏，运行起步、变速、停止以及恒速等操作都十分高效，在很多场合得到广泛应用，受到各方的一致好评。
继电器的结构和工作原理
灭弧原理
灭弧原理：利用 电弧在磁场中受 到洛伦兹力作用， 使电弧向磁场方 向移动，从而缩 短电弧长度，最 终熄灭电弧。
灭弧装置：通常 采用磁吹灭弧装 置，由磁铁和线 圈组成，线圈通 电产生磁场，磁 铁吸引电弧向磁 场方向移动。
灭弧效果：灭弧 装置可以有效地 缩短电弧长度， 提高灭弧效果， 保证继电器的安 全运行。
灭弧过程：电弧 在磁场中受到洛 伦兹力作用，向 磁场方向移动， 最终熄灭电弧， 实现灭弧过程。
保护装置工作原理
继电器的工作原理： 当输入信号达到一 定值时，继电器的 触点动作，接通或 断开电路
保护装置的作用： 防止电路过载、短 路、过压等故障
保护装置的工作原 理：当电路出现故 障时，保护装置检 测到异常信号，控 制继电器动作，切 断电源
触点系统
触点类型：常开触点、常闭触点、转换触点等 触点材料：铜、银、金等 触点结构：触点、弹簧、支架等 触点功能：控制电路通断，实现电路转换和保护等功能
灭弧系统
灭弧原理：利用电弧在磁场中受到 洛伦兹力作用而熄灭
灭弧效果：提高继电器的稳定性和 可靠性
添加标题
添加标题
添加标题
添加标题
灭弧装置：包括灭弧栅、灭弧罩等
继电器的结构和工作 原理
汇报人：XXX
目录
继电器的结构
01
继电器的工作原理
02
继电器的结构
电磁系统
电磁铁：产生电磁力，控制触点动作 衔铁：与电磁铁相连，受电磁力作用 触点：与衔铁相连，控粘连 外壳：保护内部元件，防止外部干扰 底座：固定继电器，提供安装位置
灭弧材料：采用耐高温、耐腐蚀的 材料，如陶瓷、石英等
保护装置
过载保护：防止电 流过大导致继电器 损坏
继电器(relay)的工作原理和特性
一、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
继电器工作原理
继电器工作原理继电器是一种常用的电气控制设备，广泛应用于自动化控制系统中。
它通过电磁原理实现电路的开关操作，能够将低电压信号转换为高电压或大电流信号，从而实现对电路的控制。
本文将介绍继电器的工作原理，包括继电器的基本结构、工作原理以及应用场景。
一、继电器的基本结构继电器一般由线圈、触点和外部装置组成。
其中，线圈是继电器的重要部分，通过提供电流来产生磁场。
触点是继电器的开关部分，包括常开触点和常闭触点，用于连接或切断电路。
外部装置则通过连接器与继电器相连，用于实现控制电路。
二、继电器的工作原理当继电器的线圈接通电源时，会在继电器内部产生一个磁场。
这个磁场会吸引或释放触点，实现电路的连接或断开，从而完成对电路的控制。
1. 吸合过程当继电器线圈的电流通过时，线圈内部会产生一个磁场。
这个磁场会吸引触点，使其闭合。
此时，电路中的电流会从继电器的常开触点进入，然后流向继电器的常闭触点，从而实现电路的通断控制。
2. 断开过程当继电器的线圈电流断开时，磁场消失，触点会被释放。
此时，常开触点会恢复原位，与常闭触点分离，电路中的电流无法通过继电器，从而实现电路的断开。
三、继电器的应用场景继电器广泛应用于各个领域，如工业自动化、通信、交通等。
其应用场景包括以下几个方面：1. 电机控制在电机控制领域，继电器通常用于控制电机的启停、正反转以及速度调节等功能。
通过对继电器线圈的控制，可以实现对电机的精确控制。
2. 电力系统保护继电器在电力系统保护中起着关键作用。
例如，在电力配电系统中，继电器可用于过载保护、短路保护以及地闸保护等。
通过监测电流和电压信号，继电器能够及时切断故障电路，确保电力系统的安全运行。
3. 自动化控制继电器也是自动化控制系统中的重要组成部分。
它可以实现对各种设备的自动控制，如温度控制、液位控制以及流量控制等。
通过与传感器和执行器的配合，继电器能够实现对生产过程的自动化控制，提高生产效率和产品质量。
4. 通信系统在通信系统中，继电器用于信号的切换和连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步进继电器的结构及工作原理
步进继电器的内部结构如图所示。
它由线圈、衔铁、推动杆、棘轮、棘爪及触点等组成。
它的棘轮有三层，中间一层是作步迸运动用的。
当线圈通以电流时，线圈便产生磁场，从而使衔铁在电磁吸力的作用下吸向铁心，此时衔铁带动推杆使中间棘轮逆时针转动一步，于是上、下两层棘轮便板簧移动。
由于触点是和板簧固定在起的，所以板簧的移动就会使上、下两层触点改变接触状态。
当驱动电脉冲消失后，线圈失去电流，电磁吸力也随之消失，衔铁在恢复弹簧的作用下恢复到初始状态，此时棘几顶住秧轮上的齿面不让棘轮发生转动，起到了定位的作用，因此触点方能保持状态不变。
只要改变上、下两层棘轮的齿数和齿形，便可得到1~2个触点、2~4个步序为一个循环的、具有不同控制功能的产品系列。
BT系列步进继电器是台湾和可公司的专利产品，具有以下特点：1：不需要维持电流，具有自锁功能。
BF系列步进继电器用脉冲触发动作，当触发脉冲电流消失后，由机械结构保持触点的状态，以后每来一个脉冲，机构就跳转一步，是触点改变一次状态。
2：有简单的编程功能。
BF系列步进继电器有单触点和双触点两大类。
对双触点继电器来讲，他的触点可有2得2次方个状态。
将这些不同的状态按不同次序排列，可生产出多种不
同的产品。
3：品种多样自成系列。
（1）有螺钉安装和轨道安装两种。
（2）工作电压，直流产品有12伏和24伏两种。
交流产品有12伏，24伏，110伏，120伏，220伏，230伏和240伏共七种。
4功能多样，性能优越，（1）触点电流为10安，可满足一般需要，（2）在照明线路中，使用步仅继电器和自复式按钮开关，可实现多点控制，做到布线简单，节约线材，还可以做到不必改动线路就可任意扩展或改变按钮开关位置，灵活方便。
（3）用电子开关电路和遥控器控制按钮开关，可实现多点无线控制。
由于步进继电器具有以上特点，目前已被广泛的应用到各个领域中。
