继电器的工作原理和作用
继电器的工作原理与使用方法
继电器的测试与调试
测试项目：线圈电阻、触点电 阻、吸合电压、释放电压等
测试方法：使用万用表、 示波器等仪器进行测量
测试目的：确保继电器性 能稳定，工作正常
调试方法：根据测试结果调整 线圈绕组、触点压力等参数
调试目的：使继电器达到最佳 工作状态，提高可靠性和寿命
继电器的维护与保养
定期检查继电器的 接线是否牢固，有 无松动或脱落现象
继电器的工作原 理与使用方法
汇报人：XXX
目录
01 02 继电器的工作原理
继电器的使用方法
01
继电器的工作原理
继电器的基本构成
铁芯：吸引或排斥衔铁， 实现开关功能
衔铁：在磁场作用下移动， 带动触点动作
触点：实现电路的接通或 断开
线圈：接收控制信号，产 生磁场
外壳：保护内部元件，防 止灰尘和水分进入
定期清洁继电器的 表面，去除灰尘和 污垢，保持清洁
定期检查继电器的 触点是否有烧蚀或 氧化现象，如有需 要及时更换
定期检查继电器的 线圈是否发热，如 有需要及时更换或 调整负载
继电器常见故障及排除方法
故障现象： 继电器不工
作
原因分析： 电源电压不 足、线圈损 坏、触点接
触不良等
排除方法： 检查电源电 压、更换线 圈、调整触
继电器的工作电流和电压
工作电流：继电器正常工作时所需的电 流，通常较小
工作电压：继电器正常工作时所需的电 压，通常较小
控制电压：控制继电器吸合或释放所需 的电压，通常较大
吸合电流：继电器吸合时所需的电流， 通常较大
释放电流：继电器释放时所需的电流， 通常较小
电压降：继电器工作时，线圈两端的电 压降，通常较小
继电器的触点类型与动作原理
继电器工作原理及日常应用
继电器的工作原理和作用

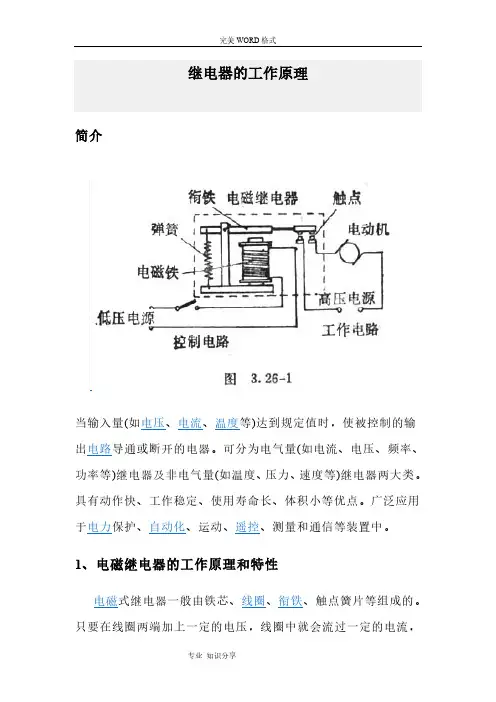

继电器的工作原理简介当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
1、电磁继电器的工作原理和特性 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。
一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值xf与动作值xx的比值叫做反馈系数，即 Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P02、热敏干簧继电器的工作原理和特性 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
继电器的工作原理及作用
继电器的工作原理及作用
继电器是一种电磁式开关设备，广泛应用于工业、电力系统和控制电路中。
它
的主要作用是实现电路的开闭，起到控制和保护电路的作用。
下面将详细介绍继电器的工作原理和作用。
工作原理
继电器的工作原理基于电磁感应的原理。
当通入电流到继电器的线圈中时，线
圈中产生磁场，这个磁场将吸引触点闭合或者分离，从而实现电路的连接和断开。
继电器的主要组成部分包括线圈、触点和磁性材料。
当通入电流时，线圈中产生的磁场会使得触点闭合，从而导通电路；当断开电
流时，磁场消失，触点分离，电路断开。
通过控制电流的通断，可以实现对电路的控制。
作用
1.电气隔离：继电器能够在控制电路和被控制电路之间提供电气隔离，
以保护控制电路。
2.放大信号：继电器能够将微弱信号放大，以控制大功率电路的操作。
3.** 控制电路：** 继电器可以实现电路的开闭，从而实现对设备、机
器等的控制。
4.过载保护：继电器中的热继电器可以通过测量电流大小来实现对电
路的过载保护，当电流超过设定值时，会使触点跳闸，切断电路，保护设备不受损坏。
5.多功能：继电器可以根据不同的控制需求，通过更换不同的触点或
继电器模块，实现不同的功能，如时间延迟、记忆功能等。
继电器作为一种常用的电气控制设备，在工业自动化、电力系统和控制领域具
有重要的作用。
掌握继电器的工作原理和作用，能够更好地应用于实际工程中，提高电气控制系统的可靠性和安全性。
继电器工作原理及作用
空气阻尼式时间继电器的优点是结构简单、延时范围大、寿命长、价格低廉，且不受电源电压及频率波动的影响，其缺点是延时误差大、无调节刻度指示，一般适用延时精度要求不高的场合。常用的产品有JS7-A、JS23等系列，其中JS7-A系列的主要技术参数为延时范围，分0.4s～60s和0.4s～180s两种，操作频率为600次/h，触头容量为5A，延时误差为±15%。在使用空气阻尼式时间继电器时，应保持延时机构的清洁，防止因进气孔堵塞而失去延时作用。
2、热继电器的选择原理
热继电器主要用于电动机的过载保护，使用中应考虑电动机的工作环境、起动情况、负载性质等因素，具体应按以下几个方面来选择：
（1）热继电器结构型式的选择：星形接法的电动机可选用两相或三相结构热继电器，三角形接法的电动机应选用带断相保护装置的三相结构热继电器。
当输出量Ｙ为1的状态下，输入量X减小，当小于X2时Ｙ值仍不变，当X再继续减小至小于X1时，继电器释放，输出量Y变为0，X再减小，Y值仍为0。
在继电特性曲线中，X2称为继电器吸合值，X1称为继电器释放值。k＝X1/X2，称为继电器的返回系数，它是继电器的重要参数之一。
返回系数k值可以调节，不同场合对k值的要求不同。例如一般控制继电器要求k值低些，在0.1～0.4之间，这样继电器吸合后，输入量波动较大时不致引起误动作。保护继电器要求k值高些，一般在0.85～0.9之间。k值是反映吸力特性与反力特性配合紧密程度的一个参数，一般k值越大，继电器灵敏度越高，k值越小，灵敏度越低。
继电器的吸动值和释放值可以根据保护要求在一定范围内调整，现以图1-11所示的直流电磁式继电器为例予以说明。
继电器的工作原理
继电器的工作原理继电器是一种电气控制装置，它通过电磁原理来控制较大电流的开关。
继电器通常由线圈、铁芯、触点和外壳组成。
下面将详细介绍继电器的工作原理。
1. 线圈部分：继电器的线圈通常由导线绕制而成，当通过线圈的电流发生变化时，会在线圈周围产生磁场。
这个磁场会对继电器的铁芯产生吸引力或排斥力，从而引起铁芯的运动。
2. 铁芯部分：继电器的铁芯通常由软磁材料制成，它的作用是增强磁场的传导和集中。
当线圈通电时，铁芯会受到磁场的吸引而向线圈移动，反之当线圈断电时，铁芯会被弹簧或其他机械装置弹回原位。
3. 触点部分：继电器的触点通常由导电材料制成，它们分为常闭触点和常开触点。
当线圈通电时，触点会发生状态改变，常闭触点断开，常开触点闭合，反之当线圈断电时，触点会恢复原来的状态。
4. 工作原理：当继电器的线圈通电时，产生的磁场使得铁芯被吸引，铁芯的运动会导致触点状态的改变。
通过控制线圈的通电和断电，可以实现对触点的控制。
继电器常用于控制电路中的开关，当线圈通电时，触点闭合，电流可以通过；当线圈断电时，触点断开，电流无法通过。
继电器的工作原理可以应用于各种电气控制系统中，例如家用电器、工业自动化设备等。
它具有以下优点：1. 电流和电压隔离：继电器的线圈和触点是隔离的，线圈通电时，触点处的电流和电压可以与控制电路隔离，从而保护控制电路的安全性。
2. 支持大电流控制：由于继电器的触点可以承受较大的电流，因此可以用于控制较高功率的电器设备。
3. 可靠性高：继电器的触点采用导电材料制成，具有较好的导电性能和耐久性，能够承受较长时间的开关操作。
4. 易于控制：继电器的线圈可以通过控制电压的变化来实现触点的开关，控制电压的变化可以通过开关、计算机或其他控制设备来实现。
需要注意的是，继电器的工作原理受到电磁干扰的影响，因此在实际应用中需要采取一些措施来减少干扰。
例如，可以采用屏蔽线圈、增加滤波电容等方式来提高继电器的抗干扰能力。
继电器的工作原理
继电器的工作原理继电器是一种电控开关装置，它通过控制小电流来开关大电流，常用于电力系统、自动化设备和通信系统中。
它的工作原理基于电磁感应和电磁吸合。
一、基本结构继电器由铁芯、线圈、触点和外壳组成。
铁芯是继电器的核心部件，由软磁材料制成，起到集中磁场的作用。
线圈是继电器的输入端，通电时产生磁场。
触点是继电器的输出端，根据线圈的磁场强弱来开关电路。
外壳用于保护内部结构。
二、工作原理1. 吸合过程当线圈通电时，产生磁场，磁场通过铁芯，使得铁芯磁化。
磁化后的铁芯会吸引触点，使得触点闭合，从而形成通路，电流可以流过。
这个过程称为吸合。
2. 断开过程当线圈断电时，磁场消失，铁芯失去磁化。
失去磁化后的铁芯不再具有磁性，触点失去吸引力，回到原位，触点断开，电路断开。
这个过程称为断开。
3. 控制电路继电器的线圈通电可以通过开关、传感器、计算机等控制。
通过控制线圈通断电，可以实现对触点的开关控制，从而达到控制电路的目的。
三、应用领域继电器广泛应用于各个领域，包括电力系统、自动化设备和通信系统等。
以下是几个典型的应用案例：1. 电力系统继电器在电力系统中起到了重要的作用，用于保护和控制电力设备。
例如，过流继电器可以监测电流是否超过额定值，当电流超过额定值时，继电器会触发保护动作，切断电路，保护设备安全运行。
2. 自动化设备继电器在自动化设备中用于实现信号的转换和控制。
例如，温度继电器可以根据温度的变化来控制加热或制冷设备的开关，实现温度的自动调节。
3. 通信系统继电器在通信系统中用于信号的转发和放大。
例如，电话继电器可以将低电平的语音信号转换为高电平的信号，以便传输信号的远距离传输。
四、优点和局限性继电器具有以下优点：1. 可靠性高：继电器的触点可以承受较大的电流和电压，具有较高的耐久性。
2. 隔离性好：继电器的线圈和触点之间有良好的隔离，可以避免干扰和电气噪声。
3. 适应性强：继电器可以适应不同的电压和电流要求，具有较大的适应范围。
继电器的工作原理及作用
继电器的工作原理及作用继电器是一种常见的控制元件，广泛应用于工业自动化，家电等领域。
它通过电信号来控制高功率电路，起到自动控制和保护的作用。
本文将介绍继电器的工作原理及作用。
一、继电器的组成及结构继电器主要由触点系统、电磁系统、底座等组成。
其中，触点系统通常由静态触点和动态触点组成，而电磁系统则包括线圈和铁芯。
底座则用于固定各部分的组合，起到支撑作用。
同时，为了满足不同的操作要求，继电器还配有辅助触点、时间延迟装置、指示灯等附加元件。
二、继电器的工作原理继电器的工作原理主要涉及到电磁感应和触点操作。
当通过控制电路输入一定电压时，继电器线圈中就会产生一定大小的电流，这个电流与线圈匝数成正比，与输入电压成反比。
当线圈中电流足够大时，铁芯的磁场就会增加，此时动态触点就会被吸引，静态触点则与动态触点接触，从而打通高功率的电路实现控制目的。
同时，当电磁线圈的电流被取走时，铁心的磁场会消失，此时动态触点就会受到弹力作用回到原来的位置，静态触点因受到回复力，也会跟着回到原来位置并断开。
这就完成了一个完整的开关过程，使电源和负载之间的电路实现断开与闭合的切换。
三、继电器的作用继电器主要作用就是在低功率电路中通过电磁感应的原理实现了高功率电路的控制，这些功率一般在5A以上。
继电器还有一些辅助作用，如断路、稳流、保护电路等，可以使电路中出现状况时，起到保护的作用，并防止电路焊死或电路短路等操作误区。
同时，继电器也可以用于电路时间控制，如开机后延迟时间关闭，也可以增加时间延迟后重复机器控制制作一个“自锁状态”的功能。
四、继电器的优缺点继电器作为一个常见的控制元件，它有着一些优缺点。
以下是具体的分析。
优点：1、承受的最大电流的大，一般可接受5A以上，可用于控制高功率负载。
2、适用范围广，可用于交流、直流等各种类型的电路。
3、容错性强，能够有效地防止短路、过负荷等情况。
缺点：1、继电器容易受到震动、振动等影响，导致固件松动、触点接触不良等故障出现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器的工作原理简介当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。
一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值xf与动作值xx的比值叫做反馈系数，即Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P02、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
4、磁簧继电器磁簧继电器是以线圈产生磁场将磁簧管作动之继电器，为一种线圈传感装置。
因此磁簧继电器之特征、小型尺寸、轻量、反应速度快、短跳动时间等特性。
当整块铁磁金属或者其它导磁物质与之靠近的时候，发生动作，开通或者闭合电路。
由永久磁铁和干簧管组成。
永久磁铁、干簧管固定在一个不导磁也不带有磁性的支架上。
以永久磁铁的南北极的连线为轴线，这个轴线应该与干簧管的轴线重合或者基本重合。
由远及近的调整永久磁铁与干簧管之间的距离，当干簧管刚好发生动作（对于常开的干簧管，变为闭合；对于常闭的干簧管，变为断开）时，将磁铁的位置固定下来。
这时，当有整块导磁材料，例如铁板同时靠近磁铁和干簧管时，干簧管会再次发生动作，恢复到没有磁场作用时的状态；当该铁板离开时，干簧管即发生相反方向的动作。
磁簧继电器结构坚固，触点为密封状态，耐用性高，可以作为机械设备的位置限制开关，也可以用以探测铁制门、窗等是否在指定位置。
5、光继电器光继电器为AC/DC并用的半导体继电器，指发光器件和受光器件一体化的器件。
输入侧和输出侧电气性绝缘，但信号可以通过光信号传输。
其特点为寿命为半永久性、微小电流驱动信号、高阻抗绝缘耐压、超小型、光传输、无接点…等。
主要应用于量测设备、通信设备、保全设备、医疗设备…等。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压，也就是控制电路的控制电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的 1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
5、触点切换电压和电流是指继电器允许加载的电压和电流。
它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
三、继电器测试1、测触点电阻用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0，(用更加精确方式可测得触点阻值在100毫欧以内)；而常开触点与动点的阻值就为无穷大。
由此可以区别出那个是常闭触点，那个是常开触点。
2、测线圈电阻可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
3、测量吸合电压和吸合电流找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。
慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
为求准确，可以试多几次而求平均值。
4、测量释放电压和释放电流也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。
一般情况下，继电器的释放电压约在吸合电压的10～50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。
四、继电器的电符号和触点形式继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
继电器的触点有三种基本形式：1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。
以合字的拼音字头“H”表示。
2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。
用断字的拼音字头“D”表示。
3.转换型（Z型）这是触点组型。
这种触点组共有三个触点，即中间是动触点，上下各一个静触点。
线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。
这样的触点组称为转换触点。
用“转”字的拼音字头“z”表示。
五、继电器的选用1.先了解必要的条件①控制电路的电源电压，能提供的最大电流；②被控制电路中的电压和电流；③被控电路需要几组、什么形式的触点。
选用继电器时，一般控制电路的电源电压可作为选用的依据。
控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。
2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。
若手头已有继电器，可依据资料核对是否可以利用。
最后考虑尺寸是否合适。
3.注意器具的容积。
若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。
对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。
六、继电器技术的发展微电子技术、电子计算机技术、现代通讯技术、光电子技术以及空间技术的飞速发展，对继电器技术提出了新的要求，新工艺、新技术的发展无疑对继电器技术的发展起到促进作用。
微电子技术和超大规模IC的飞速发展对继电器也提出了新的要求。
第一是小型化和片状化。
如IC封装的军用TO－5(8.5×8.5×7.0mm)继电器，它具有很高的抗振性，可使设备更加可靠；第二是组合化和多功能化，能与IC兼容、可内置放大器，要求灵敏度提高到微瓦级；第三是全固体化。
固体继电器灵敏度高，可防电磁干扰和射频干扰。
计算机技术的普及使得微机用继电器的需求量显著增加，带微处理器的继电器将迅速发展。
80年代初，美国生产的数字式时间继电器就可用指令对继电器进行控制，继电器与微处理器的组合发展，可形成一个小巧完善的控制系统。
由计算机控制的工业机器人目前以每年3.5％的速度增长，现在，计算机控制的生产体制已能在一条生产线上生产多种低成本的继电器，并可自动完成多种操作及测试工作。
通讯技术的发展对继电器的发展具有深远的意义。
一方面是由于通讯技术的迅速发展使整个继电器的应用增加。
另一方面，由于光纤将是未来信息社会传输的主动脉，在光纤通讯、光传感、光计算机、光信息处理技术的推动下将出现光纤继电器、舌簧管光纤开关等新型继电器。
光电子技术对于继电器技术将产生巨大的促进作用，为实现光计算机的可靠运行，目前已试制出双稳态继电器。
为了提高航空、航天继电器的可靠性，期望继电器失效率应由目前的0.1PPM降至0.01PPM；载人空间站则要求达到0.001PPM。
耐温要达到200℃以上，耐振要求高于490m/s，同时应能承受2.32×10(4)C/Kg的α射线辐射。
为满足空间要求，必须加强可靠性研究，并建立专门的高可靠生产线。
新型特殊结构材料、新分子材料、高性能复合材料、光电子材料，还有吸氧磁性材料、感温磁性材料、非晶体软磁材料的发展对研制新型磁保持继电器、温度继电器、电磁继电器都具有重要的意义，并必将出现新原理、新效应的继电器。
随着微型和片式化技术的提高。
继电器将向二维、三维尺寸只有几毫米的微型和表面贴装化方向发展；现在国际上有些厂家生产的继电器，体积只有5～10年前的1/4～1/8。
因为电子整机在减小体积时，需要高度不超过其它电子元件的更小的继电器。
通讯设备厂家对密集型继电器的需求更加热切，日本FujitsuTakamisawa 公司生产的一种BA系列超密集信号继电器的大小只有14.9(W)×7.4(D)×9.7(H)mm，主要用于传真机和调制解调器，能承受3kV的波动电压。
该公司推出的AS系列表面安装继电器的体积仅为14(W)×9(D)×6.5(H)mm。
在功率继电器领域尤其需要安全可靠的继电器，如高绝缘性继电器。
日本Fujitsu TaKamisawa推出的JV系列功率继电器内含五个放大器，采用高绝缘性小截面设计，尺寸为17.5(W)×10(D)×12.5(H)mm。
由于机芯和外缘之间采用强化绝缘系统，其绝缘性能达到5kV。
日本NEC 推出的MR82系列功率继电器的功耗只有200mW。
在继电器内部装入各种放大、延时、消触点抖动、灭弧、遥控、组合逻辑等电路可使其具有更多的功能。
