无线收发系统的设计-精
基于 51 单片机的无线数据收发系统设计
基于 51 单片机的无线数据收发系统设计摘要：系统使用 51 单片机通过NRF24L01 模块远程传输数据，接收端通过NRF24L01 模块接收无线数据。
处理后由液晶进行数据显示，可根据需要设置声音提示。
系统接收与发送端模块均单片机、无线发送模块/ 接收、显示、声音提示模块。
关键词：51 单片机；NRF24L01；液晶显示；无线通讯1硬件设计1.1系统组成该系统将数据经过控制器由无线发送模块进行远距离发送，再通过接收端进行无线数据接收。
接收的数据经控制器处理后由液晶显示器显示，并根据需要可以实现一定的声音提示。
1.2无线收发模块本设计使用无线通讯技术实现数据的传送，能够实现此功能的硬件电路模块总类较多。
为符合设计需求，采用以NRF24L01 为核心的无线通讯模块。
该方案可以使系统具有低成本，低功耗，体积小等特点。
NRF24L01 无线模块出至 NORDIC 公司。
其工作频段在 2.4G— 5GHz，该模块正常工作电压为 1.9V—3.6V，内部具有 FSK 调制功能，集成了 NORDIC 公司自创的增强短脉冲协议。
该模块最多可实现 1 对 6 的数据发送与接收。
其每秒最高可传输两兆比特，能够实现地址检验及循环冗余检验。
若使用 SPI 接口，其每秒最高可传输八兆比特，多达 128 个可选工作频道，将该芯片的最小系统集成后，构成NRF24L01 无线通信模块。
1、引脚功能此模块有 6 个数据传输和控制引脚，采用 SPI 传输方式，实现全双工串口通讯，其中 CE脚为芯片模式控制线，工作情况下，CE 端协配合寄存器来决定模块的工作状态。
当4 脚电平为低时，模块开始工作。
数据写入的控制时钟由第 5 脚输入，数据写入与输出分别为 6、7 脚，中断信号放在了第 8 脚。
2、电器特性NRF24L01 采用全球广泛使用的 2.4Ghz 频率，传输速率可达 2Mbps，一次数据传输宽度可达 32 字节，其传输距离空旷地带可达2000M 此模块增强版空旷地带传输距离可达 5000M—6000M, 因内部具有 6 个数据通道，可实现 1 对 6 数据发送，还可实现 6 对 1 数据接收，其工作电压为 1.9V-3.6V，当没有数据传输时可进入低功耗模式运行，微控制器对其控制时可对数据控制引脚输入 5V 电平信号，可实现 GFSK 调制。
基于nRF2401的短距离无线收发系统设计
基于nRF2401的短距离无线收发系统设计【摘要】该短距离无线收发系统采用nordic公司的nrf2401无线收发芯片和atmel公司的单片机at89c51rb2，以实现数据点对点的无线传输功能。
该无线收发模块主要由nrf2401芯片和一些外围元件组成，文中对采用的芯片的结构和原理做了详细的介绍，对于硬件系统中各组成部分特点，本文也分别做了分析和研究，对nrf2401的配置、crc码的原理，包括at89c51rb2和nrf2401之间的spi接口也都做出具体的描述。
系统的程序设计得到很好的完成。
并在nrf2401无线收发芯片的基础上进行了扩展，提出了增加发射功率的方案，加大了无线通信的距离。
【关键词】短距离无线通信收发模块单片机一、引言短距离无线通信技术是指可在最远100米范围内传输数据的解决方案。
本文研究的无线数据传输系统是短距离无线通信技术在工业数据监控中的具体应用，要实现的是点对点数据传输功能。
选取了nordic的nrf2401无线收发模块，该模块由于较低的价格、简单的开发，在低成本应用场合显示了独特的优势。
nrf240无线收发模块可利用at89c51rb2对其进行控制。
二、nrf2401芯片的介绍nrf2401具有全球无线市场通信功能，一般工作频率是2.4ghz，支持多点间通信，它的传输速率可以到达1mbit/s。
它采用soc工艺，只需少量外围元件便可组成射频收发电路，因此它具有体积小、功耗低、外围元件简单，成本低的优点。
是业界口碑很好的射频系统级芯片。
nrf2401工作状态是144位，具有四种工作模式分别是：空闲模式、关机模式、收发模式和配置模式。
在收发模式下系统的程序简单且系统稳定性较高，所以nrf2401一般工作于shock burst tm收发模式。
下面就把nrf2401的shock burst tm收发模式的配置方法介绍给大家。
三、系统硬件电路的设计无线收发电路主要由无线射频芯片nrf2401和单片机at89c51rb2组成，系统方框图如图1所示。
无线收发系统设计
无线收发系统设计首先，无线收发系统的设计需要确定使用的无线通信技术。
常见的无线通信技术包括Wi-Fi、蓝牙、Zigbee和RFID等。
根据实际需求和应用场景的特点，选择合适的无线通信技术。
其次，需要设计无线收发系统的硬件部分。
硬件部分包括发射机和接收机两个主要组成部分。
发射机通常包括信号源、调制电路和功率放大器等。
信号源用于产生要发送的信号，调制电路用于将信号进行调制，将信息嵌入到载波中，功率放大器则用于将调制后的信号放大，以便进行传输。
接收机通常包括天线、解调电路和信号处理电路等。
天线用于接收到达的无线信号，解调电路用于将调制后的信号还原为原始信号，信号处理电路则用于对解调后的信号进行处理，以得到所需的信息。
此外，还需要设计无线收发系统的软件部分。
软件部分用于控制无线收发系统的工作，并处理信号传输过程中的各种问题。
软件部分通常包括以下几个模块：调制解调模块、信号处理模块和通信协议模块等。
调制解调模块用于进行信号的调制和解调，信号处理模块用于对接收到的信号进行必要的处理，以得到所需信息，通信协议模块则用于控制无线收发系统的工作，确保信息的可靠传输。
最后，无线收发系统的设计还需要考虑到一些特殊因素。
例如，信号的传输距离、速率和功耗等。
根据实际需求和应用场景的特点，对这些因素进行合理的设计和优化。
总结起来，无线收发系统的设计需要确定使用的无线通信技术，设计硬件部分和软件部分，并考虑特殊因素。
通过合理的设计和优化，可以实现无线收发系统的功能，满足实际需求和应用场景的要求。
无线收发器设计指南：现代无线设备与系统篇
目录分析
随着无线通信技术的飞速发展，无线收发器在现代无线设备与系统中扮演着举 足轻重的角色。本书《无线收发器设计指南：现代无线设备与系统篇》旨在为 读者提供关于无线收发器设计的全面指南，帮助读者深入了解现代无要介绍无线收发器的基本概念、发展历程和应用领域。 我们将讨论无线收发器在无线通信系统中的地位和作用，以及其基本组成和分 类。
书中还深入探讨了现代无线设备的关键技术，包括蓝牙、Wi-Fi、蜂窝通信等。 这些技术在当今的无线通信领域中发挥着越来越重要的作用，而这本书为我们 提供了一个全面了解这些技术的窗口。通过阅读这些内容，我不仅了解了各种 技术的优缺点和适用场景，还对它们在未来的发展趋势有了更深入的认识。
《无线收发器设计指南：现代无线设备与系统篇》是一本非常值得一读的书籍。 它不仅让我深入了解了无线通信的原理和技术，还启发了我对未来无线通信发 展的思考。我相信这本书对于任何从事无线通信领域工作的工程师、设计师或 研究人员都会有所启示和帮助。
在这一章中，我们将介绍无线收发器的测试与验证技术。测试是确保无线收发 器性能的关键步骤，包括功能测试、性能测试和可靠性测试等。同时，我们还 将介绍一些先进的测试仪器和工具，如信号源和频谱分析仪等。
在这一章中，我们将通过分析一些具体的无线收发器应用案例，深入探讨其在 现代无线设备与系统中的应用。这些案例包括蓝牙、Wi-Fi、蜂窝通信 (2G/3G/4G/5G)等。通过这些案例的分析，读者可以更好地理解无线收发器的 实际应用和优化方法。
在当今高度信息化的时代，无线通信已经成为我们生活中不可或缺的一部分。 当我们使用手机、平板电脑或笔记本电脑进行语音通话、视频会议和数据传输 时，我们都在依赖无线通信技术。
然而，对于大多数人来说，无线通信背后的原理和技术仍然是一个神秘的世界。 为了揭开这个神秘面纱，我阅读了《无线收发器设计指南：现代无线设备与系 统篇》这本书，这是一本为无线通信工程师和设计师提供全面、深入洞察无线 收发器设计的指南。
课程设计-无线电报收发系统分解
无线电报收发系统学院：信息工程学院班级：电子101班姓名：学号：目次一、电报发射机 (4)1、调幅发射机设计的作用与目的 (5)2、电报发射机的主要技术指标 (5)3、电报发射机的设计原理图 (5)4、电报发射机各模块具体设计 (6)4.1、音频振荡器 (6)4.1.1、音频振荡器原理图 (6)4.1.2、音频振荡器仿真波形 (7)4.1.3、音频振荡器仿真频率 (7)4.2、音频放大器 (8)4.2.1、音频放大器电路原理图 (8)4.2.2、音频放大器仿真波形 (8)4.3、载波振荡器 (9)4.3.1、载波振荡器电路原理图 (10)4.3.2、载波振荡器仿真波形 (10)4.3.3、载波振荡器仿真频率 (10)4.4、振幅调制器 (11)4.4.1、振幅调制器电路原理图 (13)4.4.2、振幅调制器仿真波形 (13)4.5、功率放大器 (14)4.5.1、功率放大器电路原理图 (14)4.5.2、功率放大器仿真波形 (15)4.6、电报发射机总原理图 (16)二、电报接收机 (17)1、调幅接收机的作用及目的 (17)2、调幅接收机的主要技术指标 (17)3、电报接收机的设计原理图 (17)4、电报接收机各模块设计 (17)4.1、选频放大电路 (17)4.1.1、选频网络原理图 (17)4.1.2、放大网络原理图 (18)4.1.3、放大网络仿真波形 (18)4.2、检波解调电路 (18)4.2.1、检波解调电路原理图 (19)4.3、滤波低放电路 (19)4.3.1、低通滤波电路原理图 (19)4.3.2、低通滤波电路仿真波形 (20)4.3.3、低频放大电路原理图 (20)4.3.4、低频放大电路仿真波形 (21)5、接收机总原理图 (22)三、设计心得与体会 (23)四、参考文献 (24)无线电报收发系统学院：信息工程学院班级：电子101班姓名：学号：摘要：无线电报收发系统设计是继《高频电子线路》理论学习和实验教学之后又一重要的实践性教学环节。

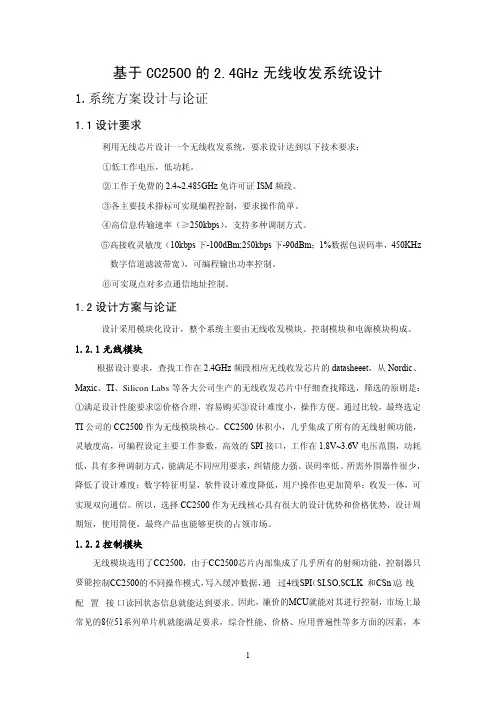

基于CC2500的2.4G无线收发系统设计正文 免费下载
基于CC2500的2.4GHz无线收发系统设计1.系统方案设计与论证1.1设计要求利用无线芯片设计一个无线收发系统，要求设计达到以下技术要求：①低工作电压，低功耗。
②工作于免费的2.4~2.485GHz免许可证ISM频段。
③各主要技术指标可实现编程控制，要求操作简单。
④高信息传输速率（≥250kbps），支持多种调制方式。
⑤高接收灵敏度（10kbps下-100dBm;250kbps下-90dBm；1%数据包误码率，450KHz数字信道滤波带宽），可编程输出功率控制。
⑥可实现点对多点通信地址控制。
1.2设计方案与论证设计采用模块化设计，整个系统主要由无线收发模块、控制模块和电源模块构成。
1.2.1无线模块根据设计要求，查找工作在2.4GHz频段相应无线收发芯片的datasheeet，从Nordic、Maxic、TI、Silicon Labs等各大公司生产的无线收发芯片中仔细查找筛选，筛选的原则是：①满足设计性能要求②价格合理，容易购买③设计难度小，操作方便。
通过比较，最终选定TI公司的CC2500作为无线模块核心。
CC2500体积小，几乎集成了所有的无线射频功能，灵敏度高，可编程设定主要工作参数，高效的SPI接口，工作在1.8V~3.6V电压范围，功耗低，具有多种调制方式，能满足不同应用要求，纠错能力强、误码率低。
所需外围器件很少，降低了设计难度；数字特征明显，软件设计难度降低，用户操作也更加简单；收发一体，可实现双向通信。
所以，选择CC2500作为无线核心具有很大的设计优势和价格优势，设计周期短，使用简便，最终产品也能够更快的占领市场。
1.2.2控制模块无线模块选用了CC2500，由于CC2500芯片内部集成了几乎所有的射频功能，控制器只要能控制 C C2500的不同操作模式，写入缓冲数据，通过4线SPI（SI,SO,SCLK 和 C Sn）总 线配置接 口读回状态信息就能达到要求。
因此，廉价的MCU就能对其进行控制，市场上最常见的8位51系列单片机就能满足要求，综合性能、价格、应用普遍性等多方面的因素，本设计采用能满足设计要求、性能适中、价格最便宜、使用广泛的STC89C52单片机作为无线模块微控制核心。
无线通信中射频收发系统的研究与设计
• 98•无线通信中射频收发系统的研究与设计广州海格通信集团股份有限公司 郭 洋 郑超捷【摘要】本文主要针对无线通信系统中的射频收发系统进行研究与设计，在分析通信系统组成和工作原理的基础上，对射频收发系统进行优化设计。
【关键词】无线通信；射频收发系统；研究；设计在当前通信技术以及信息技术的发展背景下，蜂窝移动通信技术得到跨越式突飞猛进的发展进步，并受人瞩目。
对于通信系统而言，其功能的实现需要各种重点电子线路实现，而各种电子线路又紧紧依托于通信系统的发射机和接收机，因此必须对通信系统及其接收机、发射机进行深入研究和创新设计。
1.通信系统的组成随着通信技术以及通信系统在人们生产生活中的应用，其在人们生产生活中的作用逐渐凸显。
首先是进行信号调制，能够将传输信号进行转换，转换成为能够进行信道传输的信号。
通过通信系统图能够看出，在通信系统的发送端进行信号解调。
在通信系统中一般传输的是在零频附近的低频信号，包括以模拟信号和数字信号为代表的基带信号（baseband ）。
经过调制之后的信号转变为基带信号（passband ）。
最终通带信号在整个通信系统中进行传输，在接收机中接收信号，并对信号进行进一步处理，转换为原始信号，接收机的主要任务即解调。
2.无线通信中射频收发系统的工作原理2.1 射频发射机的工作原理图1 射频发射机工作原理图射频发射机的主要功能是将低频基带信号转换为高频射频，如图1所示，一般需要经过调制器和放大器、滤波器等结构实现。
低频基带信号首先经过调制器以及滤波器、混频器等进行信号处理。
首先经过数模转换器的低频基带信号需要经过调制器进行初步解调，一般通过数字调制和模拟调制两种方式实现，数字分频电路和鉴相器电路以及锁相环电路组成的本振器能够对信号进行处理，并且将处理的信号送至混频器，最后在滤波器中进行频率相乘处理。
DAC 的主要功能是将数字信号转换为模拟信号，滤波器的主要目的是对信号进行进一步处理，去除信号中的干扰信号并优化其中的有效信号，在滤波信号的选择中还需要根据无线射频发射机进行选择，一般包括信道选择滤波器、镜像抑制滤波器以及射频滤波器等。
无线通信中的射频收发系统设计
这一章讨论了非线性分析的基本原理和方法，包括互调、干扰屏蔽和频谱再 生及调制等。还介绍了如何利用非线性分析改善无线通信系统的性能。
第六章：移动系统中射频专用集成电路设计方法
这一章针对移动系统中的射频专用集成电路设计进行了深入探讨，包括自动 增益控制、模/数转换动态范围和电源管理等关键技术。还介绍了如何优化这些 集成电路的性能，以满足移动系统的严格要求。
《无线通信中的射频收发系统设计》是一本全面介绍无线通信中射频收发系统设计的书籍，既适 合初学者入门学习，也适合专业人士深入探讨。通过阅读本书，读者可以深入理解射频收发系统 设计的基本原理和核心技术，掌握射频收发系统的设计和优化方法，为进一步研究和开发无线通 信技术打下坚实的基础。
精彩摘录
在无线通信领域，射频收发系统设计是至关重要的一环。它不仅是实现无线 通信的关键，也是决定无线通信质量与效率的重要因素。近年来，随着无线通信 技术的快速发展，射频收发系统设计也变得越来越复杂和精细。在这样的背景下， 一本名为《无线通信中的射频收发系统设计》的书籍为我们提供了宝贵的参考和 指导。
本书还重点介绍了射频收发系统的性能评估。通过理论分析和实验测试，本书详细阐述了如何评 估射频收发系统的性能，包括传输速率、功耗、稳定性等指标。
还介绍了如何通过优化设计和参数调整来提高系统性能。
本书讨论了射频收发系统设计的未来发展趋势。随着技术的不断进步，射频收发系统设计将面临 更多的挑战和机遇。本书展望了未来几年内无线通信技术的发展趋势，并探讨了可能的创新方向。
《无线通信中的射频收发系统设计》这本书的目录覆盖了无线通信中射频收 发系统的各个方面，从基础知识到高级技术，从理论分析到实践应用。这本书对 于从事无线通信工作的工程师和技术人员来说是一本宝贵的参考书，对于相关领 域的研究人员和学生来说也是一本极好的教材。
基于51单片机的无线数据收发系统设计带电路图和代码
基于51单片机的无线数据收发系统设计(带电路图和代码)1 引言伴随着短距离、低功率无线数据传输技术的成熟，无线数据传输被越来越多地应用到新的领域。
与有线通信方式相比，无线通信以其不需铺设明线，使用便捷等一系列优点，在现代通信领域占重要地位。
但以往的无线产品存在范围和方向上的局限。
例如，一些无线产品在使用时，无法将信息反馈给控制者；还有一些无线产品不能很好地显示参数或状态信息，如果能在系统中增加一块小型液晶显示电路，产品不仅能向用户显示其状态或状态的改变，而且可以大大降低成本。
正如人们所发现的，只要建立双向无线通信-双工通信并且选择成本低的收发芯片，就会出现许多新应用。
本次设计主要是利用无线收发电路，加上单片机控制与液晶显示制成一套完整的数据收发系统。
考虑到目前市场上的一些需求，设计的主要要求是方案成本低，体积小，低功耗，集成度高，尽量无需调外部元件，传输时间短，接口简单。
nRF401是国外最新推出的单片无线收发一体芯片，它在一个20脚的芯片中包括了高频发射、高频接收、PLL 合成、FSK 调制、多频道切换等功能，并且外围元件少，便于设计生产，功耗极低，集成度高，是目前集成度较高的无线数传产品，它为低速率低成本的无线技术提出了解决方案。
2 无线数据收发系统2.1 系统组成无线数据传输系统有点对点，点对多点和多点对多点三种。
本系统由于实际应用的需要，接收器和数据终端之间的数据传输通过nRF401进行，构成点对点无线数据传输系统。
整个系统中，两数据终端之间的无线通信采用433MHz 的频段作为载波频率，收发通过串口通信。
无线数据收发系统可以分为无线收发控制电路、单片机控制电路、显示电路和按键电路四部分组成，系统原理如图2-1所示：图2-1 无线数据收发系统原理图无线收发 按键 单片机系 无线收发液晶显示单片机系2.2 实现过程当我们需要发送数据时，使用按键来输入所需发送的信息。
按键与单片机AT89S52的P3.2-P3.5口相接，单片机的 P1.0口控制信息的发送与接收，并且TXD 端与收发器输入端相连，通过TXD 将数据传入收发器，收发器接收到数据后，通过FSK 调制，将信号发送出去；接收端的收发器通过解调，将载波信号转换为数字信号，完成信息传输过程；收发器的输出端通过RXD 端将数字信号输入到单片机；单片机将数据传送到显示器，这样就完成了一次数据发送与接收并显示的过程。
基于单片机的无线收发系统设计
基于单片机的无线收发系统设计无线收发系统是指通过无线电波实现信息的传递与接收的一种通讯系统。
它将从传感器或者其他设备中获取的信号转化为电信号，然后通过射频信号进行传输与接收。
在实际的无线收发系统设计中，基于单片机的无线收发系统已经成为广泛应用的一种方案。
下文将从硬件和软件两方面介绍基于单片机的无线收发系统的设计思路。
一、硬件设计基于单片机的无线收发系统包括发送端和接收端两个部分。
其中发送端主要是将电信号转化为射频信号进行传输，而接收端则是将射频信号转化为电信号进行处理。
1、发射模块设计发射模块设计中最核心的是无线电频率，因此需要选择合适的发射模块芯片。
首先需要选择一款可控制衰减的功率放大器，以便根据实际需求对其进行合适的调节。
其次需要选择一款有较多输出功率档位的变频器。
最后需要进行天线设计，根据不同场景选择不同类型的天线。
(如：旋转天线，贴片天线，板载蜂窝天线等)2、接收模块设计接收模块设计中最重要的是接收机芯片。
可以选择具有数字解调功能的芯片，以便将接收到的射频信号转换为数字信号。
通过功率放大器增益的设计，可以使信号幅度调整到最佳值，然后输出给单片机进行处理。
二、软件设计软件设计中需要编写相应的代码程序，对模块控制进行设置，并实现数据的传递。
1、发射模块控制在发射模块控制中，主要是对功率放大器与变频器进行控制。
可以利用单片机的PWM功能模拟模拟电压输出，并实现对变频器的频率和功率的调节。
同时还需要设计相应的信号调制方案，以使数据正确地传输。
2、接收模块控制在接收模块控制中，主要是对解调芯片和功率放大器进行控制，并将解调后的信号数据传输给单片机进行处理。
可以利用单片机的外部中断功能实现接收到数据的中断处理，并利用单片机的USART串口功能实现数据的传输。
综上，基于单片机的无线收发系统的设计需要考虑硬件和软件两个方面。
在硬件设计中需要选择合适的发射与接收模块，并进行天线设计。
在软件设计中需要编写相应的代码程序，实现模块控制与数据传输。
