多功能视力保护器设计开题报告报告

合集下载

视力保护器开题报告

视力保护器开题报告

视力保护器开题报告视力保护器开题报告一、引言视力是人类最重要的感官之一,它让我们看到世界,感受生活的美好。

然而,在现代社会中,由于长时间使用电子设备、环境污染以及不良生活习惯等因素的影响,越来越多的人面临着视力下降的问题。

为了解决这一问题,我们决定研发一种视力保护器,旨在帮助人们保护视力,改善生活质量。

二、市场分析1. 视力问题的普遍性根据世界卫生组织的数据,全球有超过2.2亿人患有视力问题,其中近半数可通过预防措施得到改善。

这一数据显示了视力问题的普遍性,也说明了视力保护器市场的潜力。

2. 市场竞争情况目前市面上已经存在一些视力保护器产品,如眼镜、护目镜等。

然而,这些产品存在一些问题,如佩戴不舒适、视觉效果不佳等。

因此,我们有机会开发出一种更加先进、高效的视力保护器,以满足市场需求。

三、研发目标我们的视力保护器将以以下目标为导向:1. 提供舒适的佩戴体验我们将注重保护器的设计和材质选择,确保佩戴者能够长时间戴着视力保护器而不感到不适。

2. 改善视觉效果通过采用先进的光学技术,我们的视力保护器将提供更清晰、更真实的视觉效果,减少对眼睛的压力。

3. 多功能性我们计划在视力保护器中集成多种功能,如防蓝光、抗辐射、调节亮度等,以满足不同人群的需求。

四、研发计划1. 原材料选择与测试我们将对不同材料进行测试,选择最适合的材料用于视力保护器的制造。

这将包括耐用性、透明度、舒适度等方面的测试。

2. 光学技术研究我们将研究先进的光学技术,以提高视力保护器的视觉效果。

这将涉及镜片设计、反射率控制等方面的研究。

3. 功能集成研究我们将研究如何将多种功能集成到一个视力保护器中,以便用户能够根据自己的需求进行选择和调节。

4. 原型制作与测试在研发过程中,我们将制作多个原型,并进行测试和改进,以确保最终产品的质量和性能。

五、市场推广1. 品牌宣传我们将通过各种渠道宣传我们的品牌,包括社交媒体、电视广告、线下活动等,以提高品牌知名度和美誉度。

基于单片机的多功能视力保护器

基于单片机的多功能视力保护器

基于单片机的多功能视力保护器视力保护对于现代人来说越来越重要,我们每天都在面对电脑屏幕、手机屏幕等电子产品,长时间使用这些设备容易造成眼睛疲劳和视力下降。

因此,设计基于单片机的多功能视力保护器可以帮助人们缓解眼睛疲劳,保护视力。

本文将介绍这个视力保护器的设计思路和主要功能。

首先,我们需要一个单片机作为控制核心。

可以选择常用的Arduino或者树莓派等。

接下来,我们需要一块TFT液晶屏幕作为显示器,用来显示一些基本信息和设置选项。

在软件方面,我们需要编写一段代码来实现以下功能:1.蓝光过滤:蓝光是电子产品中主要的有害光线之一,长时间暴露在蓝光下会对眼睛造成伤害。

因此,我们要在视力保护器中加入蓝光过滤功能,可以实时调整屏幕的蓝光强度,以减少对眼睛的伤害。

2.提醒休息:长时间注视电子屏幕会导致眼睛疲劳,因此,视力保护器还可以设置一个提醒功能,每隔一定时间提醒用户休息。

可以通过闪烁屏幕或者发出声音等方式来提醒,用户也可以根据自己的需求进行设置。

3.调节亮度:不同的环境对于眼睛的压力也不同,因此,视力保护器还可以根据环境的光线强度自动调节屏幕的亮度,以减轻眼睛的疲劳。

4.调节对比度:适当的对比度可以提高图像的清晰度,减少眼睛对屏幕的疲劳。

因此,视力保护器还可以根据环境的光线强度自动调节屏幕的对比度。

5.眨眼提醒:长时间使用电子产品会导致眨眼频率下降,进而造成眼睛疲劳和视力下降。

视力保护器可以通过计算眨眼频率来提醒用户眨眼,保护眼睛。

6.眨眼检测:为了更好地提醒用户眨眼,视力保护器还可以通过人脸识别技术检测用户的眨眼情况,以便更准确地提醒用户。

7.记录使用情况:视力保护器可以记录用户使用电子产品的时间,眨眼频率等信息,以便用户了解自己的使用情况,并进行相应的调整。

这只是一个基本的多功能视力保护器的设计思路,实际应用中还可以根据需要进行相应的功能扩展。

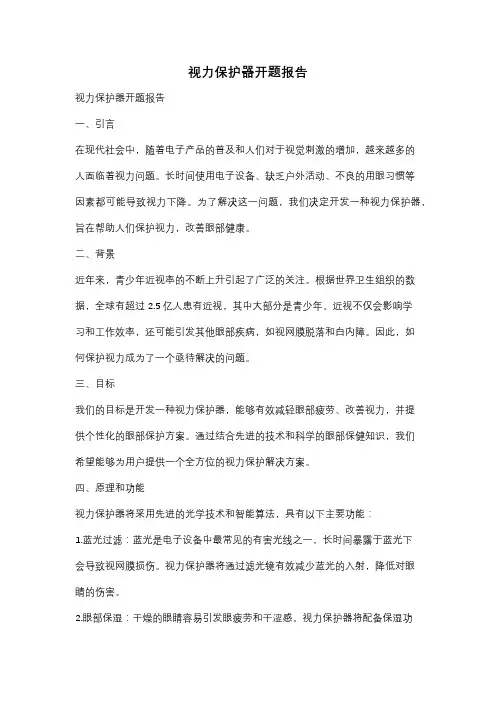

视力保护器开题报告

视力保护器开题报告

视力保护器开题报告视力保护器开题报告一、引言在现代社会中,随着电子产品的普及和人们对于视觉刺激的增加,越来越多的人面临着视力问题。

长时间使用电子设备、缺乏户外活动、不良的用眼习惯等因素都可能导致视力下降。

为了解决这一问题,我们决定开发一种视力保护器,旨在帮助人们保护视力,改善眼部健康。

二、背景近年来,青少年近视率的不断上升引起了广泛的关注。

根据世界卫生组织的数据,全球有超过2.5亿人患有近视,其中大部分是青少年。

近视不仅会影响学习和工作效率,还可能引发其他眼部疾病,如视网膜脱落和白内障。

因此,如何保护视力成为了一个亟待解决的问题。

三、目标我们的目标是开发一种视力保护器,能够有效减轻眼部疲劳、改善视力,并提供个性化的眼部保护方案。

通过结合先进的技术和科学的眼部保健知识,我们希望能够为用户提供一个全方位的视力保护解决方案。

四、原理和功能视力保护器将采用先进的光学技术和智能算法,具有以下主要功能:1.蓝光过滤:蓝光是电子设备中最常见的有害光线之一,长时间暴露于蓝光下会导致视网膜损伤。

视力保护器将通过滤光镜有效减少蓝光的入射,降低对眼睛的伤害。

2.眼部保湿:干燥的眼睛容易引发眼疲劳和干涩感。

视力保护器将配备保湿功能,通过微型加湿器或眼药水喷雾器,为眼睛提供湿润的环境,缓解不适感。

3.提醒用眼时间:过度用眼是导致视力下降的主要原因之一。

视力保护器将通过内置的智能算法,监测用户用眼时间并提醒用户适时休息,避免过度用眼。

4.眼部按摩:长时间用眼容易导致眼部肌肉疲劳和眼压增加。

视力保护器将具备眼部按摩功能,通过按摩眼周穴位,缓解眼部疲劳和眼压,促进血液循环。

5.个性化设置:每个人的眼睛健康状况和用眼习惯都不同,视力保护器将提供个性化的设置选项,用户可以根据自身需求调整保护器的功能和参数。

五、创新点视力保护器的创新之处在于综合运用了光学技术、智能算法和人机交互技术,为用户提供全方位的视力保护解决方案。

通过智能化的监测和提醒功能,视力保护器能够帮助用户养成良好的用眼习惯,并及时提醒用户适时休息。

视力防控课题开题报告

视力防控课题开题报告

视力防控课题开题报告视力防控课题开题报告一、引言视力问题已经成为了当今社会的一大健康隐患。

随着科技的进步和生活方式的改变,人们的视力状况越来越差。

尤其是在现代社会中,长时间使用电子设备、缺乏户外活动等因素导致了视力问题的普遍存在。

为了解决这一问题,我们拟开展视力防控课题研究,旨在探索有效的视力保护方法,提高人们的视力健康水平。

二、研究目的本课题的主要目的是通过对视力防控方法的研究,找到有效的措施来预防和改善视力问题。

具体目标如下:1. 研究不同年龄段人群的视力状况,了解视力问题的主要原因和发展趋势。

2. 探索有效的视力防控方法,包括改善生活习惯、科学用眼、合理膳食等方面。

3. 提出相应的视力防控策略,为人们提供实用的指导和建议。

三、研究内容本课题将从以下几个方面进行研究:1. 视力问题的普遍性调查通过对不同年龄段人群的视力状况进行调查,了解视力问题的普遍性和分布情况。

通过问卷调查、眼科检查等方式,收集大量的数据进行分析,为后续研究提供依据。

2. 视力问题的原因分析通过对已有研究成果的综述和实证研究,分析视力问题的主要原因。

包括长时间使用电子设备、近视遗传、环境因素等方面的影响。

通过深入研究,揭示视力问题的内在机制和发展趋势。

3. 视力防控方法的探索结合前期研究成果,探索有效的视力防控方法。

包括改善生活习惯,减少电子设备使用时间,增加户外活动时间等方面的措施。

同时,也将研究科学用眼、合理膳食等方面的方法,为人们提供全面的视力防控指南。

4. 视力防控策略的提出基于研究成果,提出相应的视力防控策略。

包括教育宣传、政策制定、医疗服务等方面的建议,为社会各界提供参考和借鉴,促进视力防控工作的深入开展。

四、研究方法本课题将采取综合性研究方法,包括文献综述、问卷调查、实验研究等。

具体方法如下:1. 文献综述通过对已有的相关文献进行综合分析和总结,了解视力问题的研究现状和发展趋势。

同时,也可以借鉴前人的研究方法和成果,为本课题的开展提供参考。

超声波视力保护仪开题报告

超声波视力保护仪开题报告

超声波视力保护仪开题报告背景介绍如今,随着电子设备的普及和使用时间的增加,许多人都面临着眼疲劳和视力下降的问题。

在这个数字化时代,人们需要找到一种方法来保护和提高视力。

超声波技术作为一种新兴的技术,被广泛应用于医疗和工业领域。

本项目旨在利用超声波技术开发一种视力保护仪,通过改善眼部血液循环和促进眼部肌肉放松,降低眼睛疲劳和提高视觉舒适度。

研究目的本项目的研究目的是设计和制造一种佩戴式超声波视力保护仪,通过超声波技术刺激眼部区域,进一步改善眼部血液循环,缓解眼疲劳和视力下降的问题。

该视力保护仪具有佩戴方便、无需药物干预和无副作用等优点,能够为广大人群提供一种有效的视力保护解决方案。

研究内容本项目的研究内容包括以下几个方面: 1.:对超声波的特性进行深入研究,了解其对眼部血液循环和眼部肌肉的影响机制。

2.:设计和制造一种佩戴式超声波视力保护仪,包括硬件和软件系统。

-:选择合适的超声波发射器和接收器,设计电路板和控制系统。

-:开发相应的控制程序和用户界面,实现超声波的发射和监控。

3.:通过实验验证视力保护仪的有效性和可行性,评估超声波刺激对眼部血液循环和视觉舒适度的改善效果。

4.:对视力保护仪的性能进行评估,包括超声波发射功率、耗电量、佩戴舒适度等指标。

研究方法本项目将采用以下研究方法: 1.:对超声波技术在医疗和工业领域的应用进行文献调研,深入了解超声波对眼部血液循环和眼部肌肉的作用机制。

2.:基于文献调研结果,设计出佩戴式超声波视力保护仪的原型,包括硬件和软件系统。

3.:通过实验验证视力保护仪的有效性和可行性,使用超声波刺激眼部区域,记录眼部血液循环的改变,并通过问卷调查评估视觉舒适度。

4.:对视力保护仪的性能进行评估,包括超声波发射功率的测量,佩戴舒适度的主观评价和耗电量的测试。

预期成果通过本项目的研究和实验,预期可以获得以下成果: 1.。

2.。

3.。

4.。

研究计划本项目将按照以下计划进行研究: 1.(3个月):进行文献调研,深入了解超声波技术对眼部血液循环和眼部肌肉的影响机制。

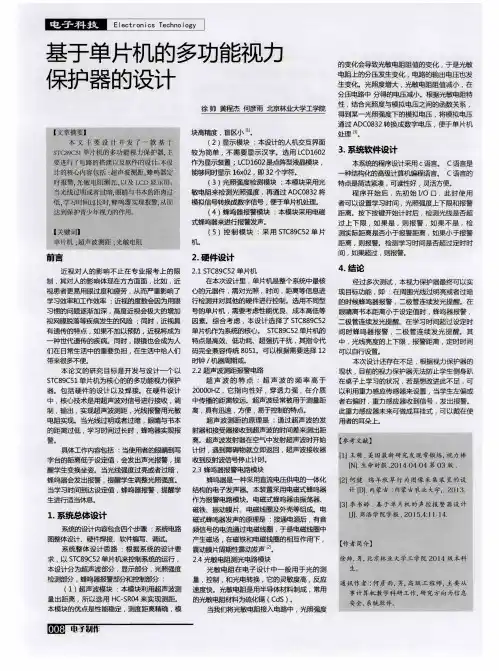

基于单片机的多功能视力保护器的设计

基于单片机的多功能视力保护器的设计

有遗传 的特 点 如果不加以预防 ,近视将成为 单 片机作为系统 的核心。 STC89C52单片机的 间时 蜂鸣 器报 警 ,二 极 管连 续 发光 提 醒。其
一 种世代 遗传的疾病。同时 ,眼镜也会成为人 特 点是 高效、低 功耗、超强抗干扰 ,其指令代 中 .光 线亮度的上下限 ,报警距 离 ,定时时间
们 在日常生活中的重要负担 ,在生活中给人们 码 完全 兼容传统 8051。可 以根 据需要选择 12 可 以自行设置。
带来很多不便。
时钟 /机器周期或。
本次 丕存在不足 ,根据视力保护器的
本 论文 的 研究 目标是 开发 与设 计一 个 以 2.2超声波测距报 警电路
现状 ,目前的视力保护器无法 防止学生侧身趴
(3)光 照强度检测模块 :本模块采 用光 特点是简洁紧凑 ,可 读性好 ,灵活方便 。
当光线过 明或者过暗,眼睛与书本 的距离过 敏电阻来检 测光照强度 ,再 通过 ADC0832将
程 序开 始 后 ,先初 始 I/O 口 ,此 时 使用
低,学习时间过长时,蜂鸣器实现报警,从『fIj 达到保护青少年 视力的作用。
过 上下 限 ,如果 是 ,则 报警 ,如 果不 是 ,检 测实际距离是 否小于报警距离 ,如果小于 报警 距离 ,则报警。检测学 习时间是否超过定 时时
刖 茜
2.硬件设计
间 ,如果超过 ,则报警。
近 视对 人的影 响不 止 在专业 报考 上 的限 2.1 STC89C52单 片机
4.结 论
的距离过低 ,学习时空气 中发射超声 波时开 始 【参 考文献】
甚 具体工作 内容包括 :当使用者的眼睛到写
字台的距离低于设定值 会发 出声 光报警 .提

基于单片机的视力保护器设计-开题报告初稿

基于单片机的视力保护器设计-开题报告初稿
[6]樊慧.基于设计思维与现代技术制约下的工业产品设计[J].机械管理与开发,2011,24(3):11-13.
[7]李庆江.工业与产品设计中的艺术性[J].中国新技术新产品,2009,15(10):2-6.
[15]Yeager Brent.How to troubleshoot your electronic scale[J].Powder and Bulk Engineering,2011,6(3):3-7.
[9]张振华.赵灿林.绿色产品设计对生态环境的重要性[J].科技与信息,2011,55(17):56-57.
[10]阳尧端.绿色产品设计方法及其结构设计准则[J].职教与经济研究,2010,7(1):28-30.
[11]贲东宁.李世国.分析工业设计之演进探信息与设计之未来[J].观察思考,2009,26(6):34-40.
系统硬件设计主要以51单片机为核心,功能电路主要包括传感器辅助坐直报警电路、定时报警电路以及报警发生电路等核心电路。利用单片机C语言。下图是本系统设计的基本框架图:
研究目标:完成系统的整个原理和实物的设计与制作,软件流程设计,形成完整的设计报告。
研究方法:资料收集法,查阅相关资料,完成视力保护器构成和程序设计流程图;实验法,将绘制完成的电路图刻制成电路板并焊接测试;归纳总结法,将测试数据进行归纳总结,形成设计报告。
二、文献综述内容(在充分收集研究主题相关资料的基础上,分析国内外研究现状,提出问题,找到研究主题的切入点,附主要参考文献)
自1992年全国防近视专家指导小组成立以来,防近视产品经历了一个由简单到复杂、由单一到多元、由科技含量低到科技含量高的历程。在此基础上,科学家们进行了大量艰苦的研制开发工作,推向市场的产品多达几百种,给防近视工作带来了无限的生机。

一种实用多功能视力保护器的设计

一种实用多功能视力保护器的设计

图 1㊀
硬件设计 系统核心为 STC89C51 单片机, 该产品价格低廉、 功能高、 性价比高。显示系统是用工业字符型液晶 1602LCD 显示屏。蜂鸣器一共有两种, 一种是以压电蜂鸣片发声的压电式蜂鸣器, 一种是以振动膜片发 声的电磁式蜂鸣器, 本设计报警电路采用电磁式蜂鸣器。光敏电阻又叫做光导管, 在外界光照的作用下产 生载流子来发生导电现象, 在外加电场的影响下做漂移运动, 电子向电源的正方向流动, 空穴向电源的负 方向流动, 让光敏电阻的阻值下降。光敏电阻和 JR42AH 型 AD 转换芯片和其他元件构成的光敏电阻检 测电路。芯片 CH0 脚的作用是把光敏电阻将检测到的光线强弱的模拟量输入到芯片里, 经过 AD 转换芯 片的整理成为数字量, 让后由芯片 CLK、 DO、 DI 三个引脚把信息输送给单片机 P15 、 P16 两个引脚。测距 电路是利用 HC-SR04 超声波模块来实现对距离的检测。HC-SR04 超声波模块可提供 2cm-250cm 的非 接触式距离感测功能, 测距精度可高达 3mm。超声波属于声速, 温度会影响它的传播, 利用温度传感器在 测量完环境温度而得到的超声波声速是比较准确的, 所以在设计中加入了 DS18B20 温度传感器。 2. 2㊀ 软件设计 2. 2. 1㊀ 软件系统选择 对单片机系统来说, 怎样分配单片机系统里的有限硬件资源, 怎样利用程序设计语言, 来控制单片机 外围设备, 使这些外围设备能够进行所期望的操作是最重要的。模块化程序设计是程序设计技术最好用 的一种实现算法, 它可以把长的程序分解为多个功能独立的程序模块, 各个程序模块分别进行设计、 编制 和调试。利用程序的模块化设计方法, 有利于程序代码优化, 提高程序的可读性, 便于功能扩充和版本升 级。软件设计是在系统硬件设计的基础上, 采用模块化的编程思想, 保证系统功能, 实现系统的可靠运行。 软件设计可以让单片机的程序运行并且根据测量得到的距离、 时间、 光感强度的数据来对使用者发出不同 的警报信号。 2. 2. 2㊀ 软件系统流程 当系统开始工作后, 第一步是进行初始化; 第二步是进行光照强度的判定, 如果不符合设定值, 则发起 警报, 若符合光感强度设定, 则进行下一步; 第三步对测得的实际距离部分进行判定, 如果测得距离小于设 定值, 则发生报警, 若测得距离大于设定值, 则进行下一步; 第四步对定时部分进行判定, 如果定时时间达 到设定值, 则发起报警, 如果定时时间未达到设定值, 则进行下一步; 第五步返回重新进行光照强度的判 定。因为流程图无法体现“ 同时” 的概念, 所以对测距、 感光、 定时三项判定的排列没有固定的顺序。系统 的软件总流程图如图 2 所示。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

重庆科技学院毕业设计(论文)开题报告题目多功能视力保护器的设计学院电气与信息工程学院专业班级自动化1101学生姓名周玲玲学号 *********指导教师吴明芳2015年3月18 日开题报告填写要求1.开题报告作为毕业设计(论文)答辩委员会对学生答辩资格审查的依据材料之一。

此报告应在指导教师指导下,由学生在毕业设计(论文)工作开始后2周内完成,经指导教师签署意见及系主任审查后生效。

2.开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式(可从教务处网址上下载)打印,禁止打印在其它纸上后剪贴,完成后应及时交给指导教师签署意见。

3.学生查阅资料的参考文献理工类不得少于10篇,其它不少于12篇(不包括辞典、手册)。

4.“本课题的目的及意义,国内外研究现状分析”至少2000字,其余内容至少1000字。

毕业设计(论文)开题报告1.本课题的目的及意义,国内外研究现状分析本课题的目的及意义:中国是世界上近视发病率比较高的国家,根据市场调查显示,我国大学生视力低下率为77.95%,高中生视力低下率72.8%,初中生视力低下率53.43%,小学生视力低下率为26.96%。

在回收的网络问卷“你觉得造成你眼睛近视的原因是什么”选项中,选择“写字看书姿势不正确的”占52.4%,选择“因看电视引起近视的”占46.7%,选择“因上网引起近视的”占44.8%,而选择“作业太多导致近视的”占43.8%。

由此可以看出,中国学生视力低下的状况令人担忧,而写字看书姿势不正确、看书写作业的时间太长和光线的过强和过弱是导致中小学生近视的主要原因。

学生近视已经成为我国社会日益严重的问题。

国家有关部门对许多职业都有硬性的视力要求,而且一旦近视,即使花再多的钱医治也不可能恢复原有的视力。

近视是渐进性的疾病,预防和保护至关重要。

研究表明,造成近视的原因有99%来自于同学们平时读书、写字时的坐姿不是很标准,导致眼睛距离书本太近所导致。

大部分孩子喜欢趴在课桌上读书写字,并且老师、家长又不能常常在身边提醒。

日复一日,年复一年,致使许多学生早早地架上了眼镜。

如果顺其自然 90%的孩子将来注定要和眼镜做一辈子的近视伴侣。

国家教委规定:学生在读写时,应在一定亮度下,眼睛离读物一尺,身离书桌一拳。

学习压力如此之大,学习时间如此之多,近视发病率越来越高。

2006年09月13日,黑龙江省暨哈尔滨市青少年心理健康宣传月活动圆满结束,活动月期间,50余名心理咨询专家对 2000余名大中小学生进行义务咨询时发现,近30%学生处理人际关系困难,近60%中小学生学习压力大。

由此可见,近视给孩子们带来诸多困扰。

近视作为一种现代通病,几乎没有办法根治它。

目前的激光切除手术其实是伤害了人体的自然完整,伤害着身心的健全。

所以,有一个保护视力的装置便显得越来越重要。

因此,我们进行了多功能视力保护器的研究。

人机交互和以人为本的理念,使物理学、电子学、人体工程相结合,纠正一些不良的读写习惯,防止因长期使用不正确的读书写字姿势而导致的近视、脊椎弯曲变形、驼背、斜视以及颈椎病等。

尤其对学生群体而言,可帮助学生矫正坐姿,改善学习环境,培养学生良好的学习习惯,保护学生视力。

为中小学生的健康成长发挥着重要的作用。

国内外研究现状分析:1992年,中国防近视专家指导小组正式成立。

防近视的产品在逐渐完善从简单到复杂、从单一化到多元化、从高含量科技技术到低含量科技技术。

并且在此的基础上,科学家们还进行了大量艰苦的研制开发,将多达几百种的产品推向市场,带给了防近视工作无限的生机。

国内这方面的研究现状为:在国内新疆乌鲁木齐市旭之龙科技有限公司生产的产品“学生1.5视力保护器”又称为坐视宝,它能对使用者的坐姿不正确进行提示。

还有深圳市华恒电子有限公司生产的坐姿矫正器型号为MS-3023。

可以规范看书、写字等的不良的坐姿。

总的看来,国内的视力保护器只是侧重于视力保护这一方面,功能特点比较单一,与人们追求的个性、时尚还有很大的差距,所以不能很好的满足广大使用者的需求。

国外也对视力保护有研究,但是他们更着重于研究近视的原因。

何于光博士是美国德克萨斯大学西南医学中心的权威人士表示,吃新鲜蔬菜和鱼能够保护视力,并降低近视发生的概率。

他们认为通过合理的搭配饮食营养,以及正确的学习习惯,对视力的保护能起到事半功倍的作用。

德国青少年眼睛保护专家海格尔博士说,眼部肌肉过度疲劳是导致青少年近视的主要原因,积极锻炼眼部肌肉不仅不容易近视,还有助于提高视力。

因此现在德国的学校里都在推广眼部肌肉操。

为了进一步提高孩子们的视力,德国学校还定期让孩子们举行望远活动。

研究表明,市场上真正的多功能视力保护器几乎没有。

现有的产品只是侧重视力保护的单一方面,功能尚不全面,不能从多个角度保护使用者的视力。

本课题就是研究一款拥有功能多样化,功能强大,灵敏度高,成本低,寿命长久,携带方便,外形美观,主要针对中小学生,适用于任何环境为设计目标。

让中小学生使用的放心、安心,让家长放心,认为物有所值。

同时在研究设计过程之中将结合许多理论知识,如产品语义学,人机工程学,心理学,市场营销,社会学,可用性工程等,这样使得人性与物性之间变得融洽和谐。

毕业设计(论文)开题报告 2.本课题的任务、重点内容、实现途径本课题的任务:设计一个具有测距、感光和定时功能的视力保护器。

具体的功能要求为:1. 当使用者的眼睛距离写字台低于25cm 时,报警灯闪亮以提醒使用者及时调整坐姿;2. 学习环境光线自动检测:当光线照度低于国家教委规定的100lx 时,提醒使用者调整光强;3. 学习时间自动检测:当学习时间达到45min 时,报警灯闪亮以提醒使用者休息片刻。

重点内容、实现途径距离检测模块:距离检测采用采用现成的HC-RS04超声波检测,超声波测距的原理是利用超声波在空气中传播速度为已知,测量声波在发射后遇到障碍物反射和接收的时间差计算出发射点到障碍物的实际距离。

测距的公式表示为:L=C*T时间T 的计算:单片机发出短暂的40KHZ 信号,经放大后通过超声波发送器输出;反射后的超声波经过超声波接收器作为系统的输入,产生信号的锁定启动单片机的中断程序,读出时间t ,再由系统软件对其进行计算、判别。

超声波易于定向发射、方向性好、强度易于控制的优点,同时存在着误差;时间误差和超声波传播误差。

如图:光照强度检测模块:光照强度检测采用光敏电阻,当光线发生变化时,光敏电阻的阻值也就不同,然后分得的电压也不同。

经过AD 采集后就可以得到各种光照强度下的电压值。

从而设定出理想的光线强度报警值。

MCU 40KHZ 振荡器 功率放大 发射传感器 接收传感器信号放大 电平输出定时报警模块:它主要通过单片机的定时计数功能完成定时45分钟并使报警电路发出报警声,用以提醒学生休息。

系统总体设计方框图电源模块STC89C52定时报警模块超声波模块主控模块光照强度检测模块毕业设计(论文)开题报告3.完成本课题所需工作条件(如工具书、计算机、实验、调研等)及解决办法工作条件:(1)工具书Keil C51、C++等相关编程资料、书籍。

超声波传感器相关资料、书籍。

各个硬件的相关资料,Protel软件指导书籍、资料。

(2)软件KeilC51编程软件,Protel绘图软件。

(3)硬件计算机、单片机、相关硬件设备及元器件解决办法:(1)工具书可以通过学校图书馆和网上资源获得。

(2)计算机和相关硬件设备由老师提供或购买。

参考资料:[1] 张鹏主编. 单片机原理与应用实例教程. 北京: 海洋出版社, 2008[2] 秦志强主编. C51单片机应用与C语言程序设计. 北京: 电子工业出版社, 2007[3] 冉峰,唐智杰,徐美华.REFLEX-XMODEM 模块在汽车远程安全控制系统中的应用.电子设计应用,2005.7[4] 赵健.实用声光电及无线电遥控电路300例.[J]北京:中国电力出版社,2005.90-100[5] 郑浩,高静.怎样用万用电表检测电子元器件修订本.[J] 北京:人民邮电出版社,2005.32-66[6] 全新实用电路集粹编辑委员会编著.全新实用电路集粹. [M]北京:机械工业出版社,2006.56-74[7] 王新贤.通用集成电路速查手册第二版.[M] 山东科学技术出版社,22-57[8] The Institute of Electrical and Electronics Engineers,Inc.IEEE Std 802.3,2000edition,2000.44-94[9] 谢自美主编.电子线路设计·实验·测试.武汉:华中理工大学出版社.2000[10] 刘坤等.单片机C语言应用开发技术.人民邮电出版社.20084.进度计划(或工作方案分析)第1—3周收集资料、完成开题报告第4—4周完成外文翻译第5—6周了解视力保护器的市场前景,确定设计方案第7—10周视力保护器硬件设计第10—12周视力保护器软件设计第12—15周系统仿真与调试第13—17周撰写毕业论文第18—18周毕业答辩指导教师意见:(对本课题的深度、广度及工作量的意见、对设计结果的预测,并明确是否可以开题)指导教师(签字)年月日系审查意见:系主任(签字)年月日。
