氨基硅油的合成及工艺对比讨论
氨基硅油合成工艺的探讨
基础研究有机硅材料,2007,21(4):206～208SIL ICON E MA TERIAL 氨基硅油合成工艺的探讨张小涛,方仕江3(浙江大学高分子工程研究所,杭州310027) 摘要:以N 2β2氨乙基2γ2氨丙基甲基二甲氧基硅烷、六甲基二硅氧烷(MM )和八甲基环四硅氧烷(D 4)为原料,通过开环聚合反应合成了氨基硅油。
考察了单体配比、催化剂种类和用量、反应时间和温度、。
最佳的反应条件是:氨基硅烷偶联剂用量4%,反应温度110℃,反应时间5h ,减压时间40min ,压力01005MPa ,MM 用量012%,二甲基亚砜用量015%,选用KO H 为催化剂,KO H 用量0108%。
关键词:氨基改性硅油,D 4,氨基硅烷偶联剂,氨值中图分类号:TQ26411+6 文献标识码:A文章编号:100924369(2007)042206203收稿日期:2007202207。
作者简介:张小涛(1982—),男,硕士生,从事氨基硅油的合成研究。
3联系人,E 2mail :latex @zju 1edu 1cn 。
氨基硅油已广泛应用于纺织、制革及日化等行业。
如用作纺织柔软整理剂,可赋予织物柔软、滑爽和丰满的效果,还具有良好的弹性手感[1]。
由于氨基硅油对提高织物附加值具有积极的作用,国外公司如日本信越、德国瓦克等,都在努力开发高品质的氨基硅油。
国内对氨基硅油的研究也在不断加强,但还存在乳液漂油、泛黄等问题。
本实验着重研究了氨基硅油合成工艺对氨基硅油氨值和黏度的影响。
1 实验111 主要原料八甲基环四硅氧烷(D 4):浙江新安化工集团股份有限公司;N 2β2氨乙基2γ2氨丙基甲基二甲氧基硅烷(602):浙江省化工研究院;六甲基二硅氧烷(MM ):浙江新安化工集团股份有限公司;氢氧化钾(KO H ):AR ,杭州化学试剂厂;氢氧化锂(LiO H ):AR ,汕头陇西化工厂;乙酸(HAc ):A R ,杭州化学试剂厂;二甲基亚砜(DMSO ):A R ,江苏鸿声化工厂;四甲基氢氧化铵:AR ,25%水溶液,国药集团化学试剂有限公司。
纸张用氨基硅油柔软剂的制备及应用研究
收稿日期:2005210220(修改稿) 作者简介:郭飞鸽,女,1979年生;在读硕士研究生;研究方向:精细有机化学品。
E 2mail :guofeige @yahoo 1com 1cn 。

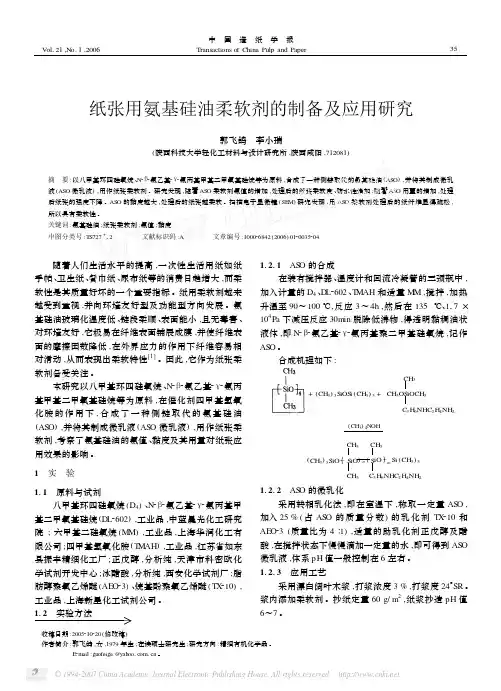

纸张用氨基硅油柔软剂的制备及应用研究郭飞鸽 李小瑞(陕西科技大学轻化工材料与设计研究所,陕西咸阳,712081)摘 要:以八甲基环四硅氧烷、N 2β2氨乙基2γ2氨丙基甲基二甲氧基硅烷等为原料,合成了一种侧链取代的氨基硅油(AS O ),并将其制成微乳液(AS O 微乳液),用作纸张柔软剂。
研究发现,随着AS O 柔软剂氨值的增加,处理后的纸张柔软度、防水性增加;随着AS O 用量的增加,处理后纸张的强度下降。
AS O 的黏度越大,处理后的纸张越柔软。
扫描电子显微镜(SE M )研究发现,用AS O 柔软剂处理后的纸纤维显得疏松,所以具有柔软性。
关键词:氨基硅油;纸张柔软剂;氨值;黏度中图分类号:TS727+12文献标识码:A文章编号:100026842(2006)0120035204 随着人们生活水平的提高,一次性生活用纸如纸手帕、卫生纸、餐巾纸、尿布纸等的消费日趋增大,而柔软性是其质量好坏的一个重要指标。
纸用柔软剂越来越受到重视,并向环境友好型及功能型方向发展。
氨基硅油玻璃化温度低、链段柔顺、表面能小,且无毒害、对环境友好,它极易在纤维表面铺展成膜,并使纤维表面的摩擦因数降低,在外界应力的作用下纤维容易相对滑动,从而表现出柔软特性[1]。
因此,它作为纸张柔软剂备受关注。
本研究以八甲基环四硅氧烷、N 2β2氨乙基2γ2氨丙基甲基二甲氧基硅烷等为原料,在催化剂四甲基氢氧化胺的作用下,合成了一种侧链取代的氨基硅油(AS O ),并将其制成微乳液(AS O 微乳液),用作纸张柔软剂,考察了氨基硅油的氨值、黏度及其用量对纸张应用效果的影响。
1 实 验111 原料与试剂八甲基环四硅氧烷(D 4)、N 2β2氨乙基2γ2氨丙基甲基二甲氧基硅烷(D L 2602),工业品,中蓝晨光化工研究院;六甲基二硅氧烷(M M ),工业品,上海华润化工有限公司;四甲基氢氧化胺(T M AH ),工业品,江苏省如东县振丰精细化工厂;正戊醇,分析纯,天津市科密欧化学试剂开发中心;冰醋酸,分析纯,西安化学试剂厂;脂肪醇聚氧乙烯醚(AE O 23)、烷基酚聚氧乙烯醚(TX 210),工业品,上海新星化工试剂公司。
氨基硅油

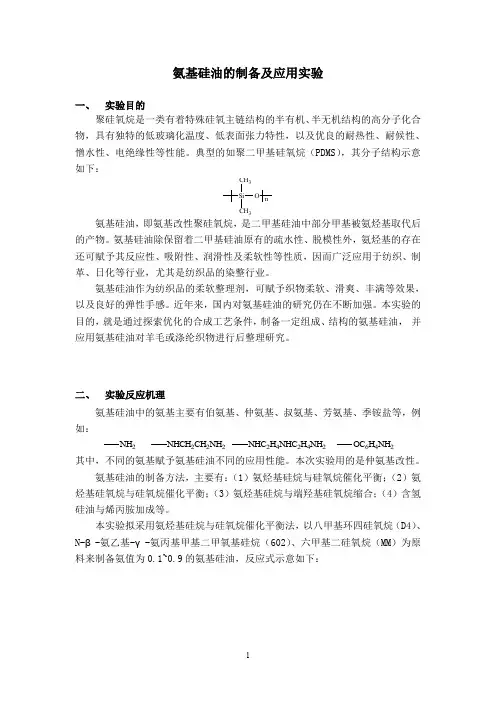

氨基硅油的制备及应用实验一、实验目的聚硅氧烷是一类有着特殊硅氧主链结构的半有机、半无机结构的高分子化合物，具有独特的低玻璃化温度、低表面张力特性，以及优良的耐热性、耐候性、憎水性、电绝缘性等性能。
典型的如聚二甲基硅氧烷（PDMS），其分子结构示意如下：CH3Si OnCH3氨基硅油，即氨基改性聚硅氧烷，是二甲基硅油中部分甲基被氨烃基取代后的产物。
氨基硅油除保留着二甲基硅油原有的疏水性、脱模性外，氨烃基的存在还可赋予其反应性、吸附性、润滑性及柔软性等性质，因而广泛应用于纺织、制革、日化等行业，尤其是纺织品的染整行业。
氨基硅油作为纺织品的柔软整理剂，可赋予织物柔软、滑爽、丰满等效果，以及良好的弹性手感。
近年来，国内对氨基硅油的研究仍在不断加强。
本实验的目的，就是通过探索优化的合成工艺条件，制备一定组成、结构的氨基硅油，并应用氨基硅油对羊毛或涤纶织物进行后整理研究。
二、实验反应机理氨基硅油中的氨基主要有伯氨基、仲氨基、叔氨基、芳氨基、季铵盐等，例如：NH2NHCH2CH2NH2NHC2H4NHC2H4NH2OC6H4NH2其中，不同的氨基赋予氨基硅油不同的应用性能。
本次实验用的是仲氨基改性。
氨基硅油的制备方法，主要有：（1）氨烃基硅烷与硅氧烷催化平衡；（2）氨烃基硅氧烷与硅氧烷催化平衡；（3）氨烃基硅烷与端羟基硅氧烷缩合；（4）含氢硅油与烯丙胺加成等。
本实验拟采用氨烃基硅烷与硅氧烷催化平衡法，以八甲基环四硅氧烷（D4）、N-β-氨乙基-γ-氨丙基甲基二甲氧基硅烷（602）、六甲基二硅氧烷（MM）为原料来制备氨值为0.1~0.9的氨基硅油，反应式示意如下：OOO O H 3CCH 3CH 3CH 3CH 3H 3CH 3C H 3CH 3CO Si OCH 3CH 3(CH 2)3NH(CH 2)2NH 2H 3CSiO SiCH 3CH 3CH 3CH 3CH 3++H 3CSi OSi O O Si CH 3CH 3CH 3CH 3CH 3CH 3CH 3CH 3Si (CH 2)3NH (CH 2)2NH 2mnOH -三、 实验试剂和仪器药品：八甲基环四硅氧烷（D4）、N-β-氨乙基-γ-氨丙基甲基二甲氧基硅烷（602）、八甲基三硅氧烷（MDM ）、氢氧化钾（KOH ）、氮气、乳化剂（如十二烷基硫酸钠）等。
氨基硅油的合成、改性及其应用研究
氨基硅油的合成、改性及其应用研究氨基硅油是一类重要的有机硅材料，具有优异的性能和广泛的应用领域。
本文将介绍氨基硅油的合成方法、改性技术以及其在不同领域的应用研究。
氨基硅油的合成方法主要有两种，一种是通过硅醇与氨基化合物反应得到，另一种是通过硅氢化合物与氨基化合物反应得到。
其中，硅醇与氨基化合物反应得到的氨基硅油具有较高的纯度和较好的稳定性，适用于一些对纯度要求较高的领域。
而硅氢化合物与氨基化合物反应得到的氨基硅油则具有较高的反应活性和较好的改性性能，适用于一些对改性效果要求较高的领域。
氨基硅油的改性技术主要包括交联改性、热稳定性改性和表面改性等。
交联改性可以通过引入交联剂或者交联反应来提高氨基硅油的强度和耐磨性，从而应用于润滑剂、密封材料等领域。
热稳定性改性可以通过引入热稳定剂或者热稳定反应来提高氨基硅油的耐高温性能，从而应用于高温润滑剂、高温密封材料等领域。
表面改性可以通过引入表面活性剂或者表面改性反应来提高氨基硅油的润湿性和分散性，从而应用于涂料、油墨等领域。
氨基硅油在不同领域具有广泛的应用。
在润滑剂领域，氨基硅油可以作为高性能润滑剂，具有较好的抗磨性和抗氧化性能，适用于机械设备、汽车等领域。
在密封材料领域，氨基硅油可以作为高性能密封材料，具有较好的耐高温性能和耐腐蚀性能，适用于航天器、核电站等领域。
在涂料领域，氨基硅油可以作为高性能涂料助剂，具有较好的润湿性和分散性，适用于建筑涂料、汽车涂料等领域。
在油墨领域，氨基硅油可以作为高性能油墨助剂，具有较好的流动性和耐磨性能，适用于包装印刷、电子印刷等领域。
综上所述，氨基硅油的合成、改性及其应用研究已经取得了较大的进展，并在各个领域发挥了重要作用。
未来，随着科学技术的不断发展和应用需求的不断增加，氨基硅油的合成、改性及其应用研究将会进一步深入，为各个领域的发展提供更加优质的材料。
线性体合成反应性氨基硅油的工艺研究
氨基硅油是二甲基硅油中部分侧位和端位的甲 基被氨烃基取代的产物. 其氨基极性强，反应性高，且 具有吸附性、相溶性及易乳化性，广泛用于纤维后整 理剂、树脂改性剂、涂料添加剂、光亮剂及化妆品添加 剂等[1]. 反应性氨基硅油由于在氨基聚硅氧烷主链上 引入羟基、烷氧基等反应性基团，能在纤维表面交联 成膜，对纤维的柔软润滑能力、回弹能力以及与纤维 的结合牢度均比非反应性氨基硅油好[2]. 目前工业上 合成氨基硅油以 D4 与氨基硅单体的本体聚合为主，得 到的一般是无规共聚物，氨基分布不匀、转化率不高 ， 另外产物中存在的混合环体难以去除，影响氨基硅油 的质量[3]. 利用线性体替代 D4 或 DMC 为原料，制得的
氨基硅油的制备反应为本体聚合反应. 温度过低 时，反应速度缓慢，产品黏度也低；过高的反应温度又 容易引起硅油侧链氨乙基氨丙基基团的氧化与分解， 产生黄变而且降低硅油柔软效果. 本实验中反应温度 对氨基硅油黏度的影响如图 4 所示.
7 000
6 000
5 000
4 000
3 000
2 000
85 90 95 100 105 110 115 反应温度 / ℃
2 结果与讨论
2.1 对氨值的影响 氨基硅油赋予织物的各种性质，如手感、平滑度、
弹性等都与聚合物中的氨值高低有关[5]. 氨值太低，柔 软性不好，被整理织物手感欠佳；氨值太高，又影响被 整理织物的色泽，高温下易泛黄.应用中需要调节合适 的氨值. 因氨基由偶联剂引入，改变偶联剂用量即可 控制氨基硅油的氨值大小. 本实验中偶联剂用量对氨 值的影响如图 1 所示.
-茁-aminoethyl-酌-aminopropylmethydimethoxysilane using sodium hydroxide as catalyst. The effects of catalyst dosage，the amount of aminosilane coupling agent，the reaction temperature and time on the amine value and viscosity of aminosilicone are investigated. The product is characterized by means of FT- IR and 1H NMR. The results show that the amine value of reative aminosilicone raises with coupling agent dosage increasing；its viscosity increases with coupling agent dosage descending，reaction temperature heighten and time extending， and viscosity changes wavily with catalyst dosage increasing. Key words：linear polydimethylsiloxane；reactive aminosilicone；amine value；fabric softener
氨基硅油的合成及工艺对比讨论
氨基硅油的合成及工艺对比讨论袁金亮,周昭亮,傅向东(广州市旭美化工科技有限公司，广东广州 510665)摘要：以二甲基硅氧烷混合环体(DMC)或八甲基环四硅氧烷(D4)或端羟基聚二甲基硅氧烷及N-β-（氨乙基）-γ-氨丙基甲基二甲氧基硅烷为原料，通过本体聚合的方法制备氨基硅油。
通过对影响聚合的催化剂、偶联剂、反应温度及反应时间等因素的讨论，确定了适宜的聚合条件。
对比分析不同原料合成氨基硅油的产率以及简单分析其乳化与应用的差异。
关键词：二甲基硅氧烷混合环体(DMC)；八甲基环四硅氧烷(D4 )；端羟基聚二甲基硅氧烷；氨基硅氧烷；本体聚合；氨基硅油；氨基硅油即氨基改性聚硅氧烷现已广泛应用于纺织、制革及日化等行业，尤其是纺织印染行业的用量很大[1]。
如用作纺织柔软整理剂，可赋予织物柔软、滑爽和丰满的效果，还具有良好的弹性手感。
氨基改性聚硅氧烷分子量较大，同时交联性使纤维产生弹性。
由于氨基的极性强、易与纤维中的羟基和羧基发生化学反应，使聚硅氧烷主链发生取向定位并吸附于纤维表面，降低了纤维之间的摩擦系数，从而给予纤维极好的柔软、平滑、耐洗性[2]。
同时，氨基的引入提高了聚硅氧烷的亲水性，使其易于乳化，只要采用适当配方和工艺就能得到微乳液，使纤维产生丰满感。
氨基硅油对提高织物附加值具有积极的作用，国外公司如日本信越、德国瓦克等，都在努力开发高品质的氨基硅油。
国内对氨基硅油的研究也在不断加强，但还存在乳液漂油、泛黄等问题[3]。
用端羟基聚二甲基硅氧烷(俗称线性体)直接与氨基硅氧烷聚合制备氨基硅油或用二甲基硅氧烷混合环体(DMC)或八甲基环四硅氧烷(D4)开环聚合制备氨基硅油已逐渐普及，本实验将采用端羟基聚二甲基硅氧烷或二甲基硅氧烷混合环体(DMC)或八甲基环四硅氧烷（D4）与N-β-（氨乙基）-γ-氨丙基甲基二甲氧基硅烷偶联剂通过本体聚合制备氨基硅油[4]。
1. 实验部分1.1 主要原料和仪器装置二甲基硅氧烷混合环体(DMC)，浙江合盛化工有限公司；八甲基环四硅氧烷(D4)，瓦克化学有限公司；端羟基聚二甲基硅氧烷（WS 62M），瓦克化学有限公司；N-β-（氨乙基）-γ-氨丙基甲基二甲氧基硅烷（N602），南京曙光硅烷化工有限公司；γ-氨丙基甲基三乙氧基硅烷（KH550），江苏晨光偶联剂有限公司；γ―甲基丙烯酰氧基丙基三甲氧基硅烷（KH-570），N-环己基-γ-氨丙基甲基二甲氧基硅烷(KH-702），中科院有机硅研究院；异构C13醇聚氧乙烯醚（5，7），巴斯夫；KOH，化学纯；甲醇钠，工业级；醋酸：化学纯；布料：精纺涤纶织物，平纹织物，规格为25cm×12cm；电动搅拌器；水浴锅；水循环真空泵，三口烧瓶；温度计。
一种新型氨基硅油的合成方法
2017年03月一种新型氨基硅油的合成方法孟清（常州尚策化学科技有限公司,江苏常州213000）张俊（常州市中策纺织助剂有限公司,江苏常州213000）摘要：使用含有羟基结构的硅油偶联剂ZC-102与D4（八甲基环四硅氧烷），在KOH 催化下合成0.6胺值的硅油ZCPA ，并与传统氨基硅油以及三元共聚嵌段硅油进行了比较。
关键词：氨基硅油;手感;稳定性;工艺传统的氨基硅油是将D4与硅烷偶联剂在碱性条件下平衡反应获得。
该方法工艺简单，易于操作，缺点是手感和稳定性较差[1]。
三元共聚嵌段硅油是在硅油的结构中引入了聚醚的链接，并使硅油形成线性嵌段的结构。
这样的结构使得硅油的手感和稳定性得到了提升，但是这种方法合成的硅油工艺比较复杂，需要三步才能完成。
使用硅油偶联剂ZC-102与D4只需要一步平衡反应就可以合成含有羟基的氨基硅油，相对于氨基硅油来讲羟基结构的引入可以提升稳定性和手感，相对于三元共聚嵌段硅油来讲工艺得到了简化。
1实验1.1材料药品和仪器原料：纯棉针织布药品：D4、ZC-102、KOH 、去离子水、氨基硅油8033、三元共聚硅油SRS仪器：三口烧瓶、冷凝器、干燥箱、定型机、粘度计1.2实验1.2.1合成方法在烧瓶中加入一定量的D4、ZC-102和KOH 催化剂升温至135℃保温4小时降温，将合成的硅油命名为ZCPA 。
1.2.2硅油的乳化将硅油与相对硅油质量20%的乳化剂加入烧杯中，搅拌均匀加入6%的乙酸缓慢加入去离子水乳化成均一透明的液体。
1.2.3乳液的后整理后整理按照浸入-倾轧-烘干-定型的顺序，依次对ZCPA 、8033、SRS 进行整理[2]。
1.3性能测试1.3.1胺值的测定将ZCPA 溶于异丙醇中，加入2滴结晶紫指示剂，用0.05mol/L 的盐酸溶液滴定[3]。
测得ZCPA 的胺值为0.6025，与设计的胺值相符。
1.3.2粘度的测定使用数显粘度计，4#转子、30r/min 的转速测得ZCPA 的粘度为10852mPa∙S 。
硅油合成
氨烃基硅油，俗称氨基硅油，是二甲基硅油分子中的部分甲基(包括侧位和端位)被氨烃基取代后的产物。
二甲基硅油具有高表面活性、高热稳定性和高化学稳定性，氨烃基的引入又赋予其非凡的反应性和吸附性。
使得氨基硅油在纤维整理、树脂改性、化妆品和涂料等领域有着广泛的应用。
1 氨基硅油的合成按反应类型，氨基硅油的合成方法主要分为3 类：①八甲基环四硅氧烷(D4)与氨基硅单体等的聚合反应；②含氢硅油与烯胺等的硅氢化反应；③其他合成方法，如环氧硅油与胺等的开环反应、带有腈烃基的硅油的还原反应等。
1．1 D4与氨基硅单体等的聚合反应聚合反应有本体聚合与乳液聚合两类。
本体聚合是制备氨基硅油最常用的一种反应。
原料D4、氨基硅单体和封端剂(如六甲基二硅氧烷)在碱性催化剂(如KOH、NaOH、(CH3)4NOH和(n—c4rt9)4POH 等)作用下反应可得到氨基硅油。
制备过程中若改变氨基硅单体的结构，则可制得不同结构与性能的氨基硅油；若改变氨基硅单体与D4等的相对摩尔比，则可得结构相同而氨值不同的硅油；封端剂的用法与用量要根据分子设计来定。
此法合成氨基硅油工艺简单、易控制，适合大规模生产。
乳液聚合是本体聚合的发展，它是将氨基硅单体或其水解制得的低聚物与D4，必要时加入少量的六甲基二硅氧烷，在表面活性剂存在下，在水中乳化分散，然后加入碱催化剂开环聚合。
此法的特点：①制得的是氨基硅乳液且稳定性较好，较本体聚合，其制备简单，一步到位；②合成的氨基硅油相对分子质量较大；③控制乳液聚合的条件，可以制成普通乳液或微乳液。
不足之处就是有少量的聚硅氧烷低聚物存在于乳液中，易形成表面浮油。
反应式如下：1．2 含氢硅油与不饱和胺的硅氢加成反应含氢硅油与不饱和胺在催化剂(如Pt、Rh、Ru，Rd 和Ni等)作用下发生加成反应，可得到氨基硅油。
反应式如下：用红外光谱检测反应进行的程度，当si—H键的吸收(2 300 cm-1)和c=c双键的吸收(1 650 cm )消失时，反应结束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氨基硅油的合成及工艺对比讨论袁金亮,周昭亮,傅向东(广州市旭美化工科技有限公司，广东广州 510665)摘要：以二甲基硅氧烷混合环体(DMC)或八甲基环四硅氧烷(D4)或端羟基聚二甲基硅氧烷及N-β-（氨乙基）-γ-氨丙基甲基二甲氧基硅烷为原料，通过本体聚合的方法制备氨基硅油。
通过对影响聚合的催化剂、偶联剂、反应温度及反应时间等因素的讨论，确定了适宜的聚合条件。
对比分析不同原料合成氨基硅油的产率以及简单分析其乳化与应用的差异。
关键词：二甲基硅氧烷混合环体(DMC)；八甲基环四硅氧烷(D4 )；端羟基聚二甲基硅氧烷；氨基硅氧烷；本体聚合；氨基硅油；氨基硅油即氨基改性聚硅氧烷现已广泛应用于纺织、制革及日化等行业，尤其是纺织印染行业的用量很大[1]。
如用作纺织柔软整理剂，可赋予织物柔软、滑爽和丰满的效果，还具有良好的弹性手感。
氨基改性聚硅氧烷分子量较大，同时交联性使纤维产生弹性。
由于氨基的极性强、易与纤维中的羟基和羧基发生化学反应，使聚硅氧烷主链发生取向定位并吸附于纤维表面，降低了纤维之间的摩擦系数，从而给予纤维极好的柔软、平滑、耐洗性[2]。
同时，氨基的引入提高了聚硅氧烷的亲水性，使其易于乳化，只要采用适当配方和工艺就能得到微乳液，使纤维产生丰满感。
氨基硅油对提高织物附加值具有积极的作用，国外公司如日本信越、德国瓦克等，都在努力开发高品质的氨基硅油。
国内对氨基硅油的研究也在不断加强，但还存在乳液漂油、泛黄等问题[3]。
用端羟基聚二甲基硅氧烷(俗称线性体)直接与氨基硅氧烷聚合制备氨基硅油或用二甲基硅氧烷混合环体(DMC)或八甲基环四硅氧烷(D4)开环聚合制备氨基硅油已逐渐普及，本实验将采用端羟基聚二甲基硅氧烷或二甲基硅氧烷混合环体(DMC)或八甲基环四硅氧烷（D4）与N-β-（氨乙基）-γ-氨丙基甲基二甲氧基硅烷偶联剂通过本体聚合制备氨基硅油[4]。
1. 实验部分1.1 主要原料和仪器装置二甲基硅氧烷混合环体(DMC)，浙江合盛化工有限公司；八甲基环四硅氧烷(D4)，瓦克化学有限公司；端羟基聚二甲基硅氧烷（WS 62M），瓦克化学有限公司；N-β-（氨乙基）-γ-氨丙基甲基二甲氧基硅烷（N602），南京曙光硅烷化工有限公司；γ-氨丙基甲基三乙氧基硅烷（KH550），江苏晨光偶联剂有限公司；γ―甲基丙烯酰氧基丙基三甲氧基硅烷（KH-570），N-环己基-γ-氨丙基甲基二甲氧基硅烷(KH-702），中科院有机硅研究院；异构C13醇聚氧乙烯醚（5，7），巴斯夫；KOH，化学纯；甲醇钠，工业级；醋酸：化学纯；布料：精纺涤纶织物，平纹织物，规格为25cm×12cm；电动搅拌器；水浴锅；水循环真空泵，三口烧瓶；温度计。
1.2 实验原理在碱催化剂条件下，通过D4开环后与偶联剂聚合，反应得到氨基硅油，RSi(OCH 3)2CH 3D 4KOH SiO H CH 3CH 3m CH 3Si O O Si O Si CH 3CH3R CH 3CH 3n OH CH 2CH 2CH 2NHCH 2CH 2NH 2或同样在碱催化下，线性体直接与氨基偶联剂聚合得到氨基硅油。
CH 3O Si C 3H 6NHC 2H 4NH 2OMe OMe O H n SiO x CH 3SiO CH 3y C 3H 6NHC 2H 4NH 2SiO zCH 3CH 3OMeH HO m SiO CH 3CH 3H1.3合成方法在反应釜中加入二甲基硅氧烷混合环体(DMC)或八甲基环四硅氧烷(D4)或端羟基聚二甲基硅氧烷（线性体），升温，按配比加入催化剂，继续升温，再加入偶联剂，升温到反应温度，反应3-10h,反应结束后抽除低沸物，冷却得产品。
1.4 理化指标产品的理化指标如下表所示.表1-1 技术指标表项目指标 外观透明无色粘稠液 气味稍有胺味 粘度， 25℃ ，mPa ·s1000-5000 氨值， ml ·1N HCl/g 0.1-0.31.5乳化工艺将TO5 、TO7 、醋酸和53份水加入乳化釜，开启搅拌，搅拌均匀后，继续搅拌，加入15份氨基硅油，再搅拌20-30分钟，搅拌均匀，将剩余的水慢慢加入至100份，搅拌至乳液透明为止[7]。
1.6 应用取3克氨基硅油乳液，加100ml 水稀释成溶液，将胚布浸泡在溶液中10min ，后取出，100℃烘干，再在150℃下烘10分钟。
取出，冷却后，评价其柔软性，滑爽性[8]。
2.测试方法2.1氨基硅油有关性能测试2.1.1 氨值的测定酸碱中和滴定法：取氨基硅油3g 样，置于100ml 锥形瓶中，用异丙醇为溶剂，溴酚蓝为指示剂，在搅拌的同时用1摩尔/升的盐酸滴定，溶液由蓝色变黄色为终点，滴定所耗的盐酸毫升数即为氨值[9]。
2.1.2 粘度的测定用NDJ-1型旋转式粘度计测定。
单位：mPa ·s2.2 微乳液的有关性能测试2.2.1微乳液的离心稳定性离心法：将氨基硅油微乳液，置于离心试管中，于3000r/min 转速下离心45分钟，目测微乳液外观。
3.结果与讨论3.1 催化剂的筛选ONa、KOH和TMAH(四由于氨基本身为碱性基团，该反应催化剂选择碱类如CH3甲基氢氧化按)等。
先固定D4、偶联剂的配比为40:1,催化剂用量0.05%，反应温度135℃，通过添加不同的催化剂，得出不同催化剂反应所达到平衡时间不同，数据如下表。
表3-1催化剂筛选数据表Tab.3-1 Data for election of catalyst.催化剂达平衡时间/h 粘度/(25℃，mPa·s) 外观NaOH 9 600 混浊CHONa 7 1050 半透明3KOH 6 1400 透明TMAH 4 1200 半透明ONa次之，KOH第三，TMAH 如表3-1所示，NaOH反应达平衡时间最长，CH3最短；而粘度是KOH最大，TMAH次之，CHONa第三，NaOH最小。
由此可见，仅3以反应平衡时间恒量，则TMAH是四者之间最佳的催化剂，KOH次之，甲醇钠第三，氢氧化钠最差。
但TMAH催化成本较高，氨味较重，综合考虑，后续实验选择KOH作为催化剂。
3.2 偶联剂的影响3.2.1偶联剂的挑选硅油中的氨基含量用氨值表示。
氨值越大，织物柔软度整理效果越好，但对织物的黄变可能性也越大[9]。
现用D4和不同的偶联剂反应，合成出不同的氨基硅油，对比如下：表3-2 偶联剂参选数据表Tab.3-2 Data for election of coupling agent.氨基硅油应用效果偶联剂产品外观KH-570 稀薄、混浊+++ ++ +KH-702 粘稠、略混++ +++ ++KH-550 稀薄、混浊++ ++ +备注：D4与偶联剂单体配比=40:1；反应温度135-145℃；反应时间10h.说明：“+”表示一般，“++”表示良好，“+++”表示优秀，下同。
由表3-2对比试验可知，偶联剂N602合成的氨基硅油，其应用效果比KH-570、KH-702、KH-550要好一些，从理论上分析，氨基硅氧烷偶联剂的种类不同，直接影响到氨基硅油的应用效果，一般对织物柔软整理的效果是：伯氨基>仲氨基>叔氨基>季铵盐基，对织物的黄变性却与此顺序相反。
N602偶联剂链上带有一个仲氨基和一个叔氨基，相对于带单氨基的KH-702、KH-550、带酰氧基的KH-570，其应用效果优势明显。
后续试验将选择N602作为偶联剂进行工艺讨论。
3.2.2 偶联剂N602的影响固定D4用量、反应温度135℃、催化剂 0.01%；反应时间8h，改变N602用量，得出偶联剂与氨值、粘度的关系如图3-2所示。
20004000600080001000012000140000123456偶联剂用量 W%粘度 m P a ·s00.511.522.533.54氨值 0.1·m L ·1N H C L /g图3-2偶联剂N602与氨值关系数据图Graph.3-2 The relationship between ammonia value or viscosity and the use level of coupling agent.由图3-2得出，偶联剂N602用量与氨值成正比关系。
随着偶联剂用量增大，氨值明显增加，说明N602是控制氨值的关键因素之一。
而随着偶联剂用量增大，粘度呈下降趋势，两者成反比例关系。
偶联剂用量小，反应接近于环硅氧烷的本体开环聚合反应，得到产品分子量大，产品粘度高；反之，偶联剂用量大，氨基硅油的粘度有下降的趋势。
由图得出，偶联剂用量在2%，即单体配比为49:1，得到产品的粘度与氨值适中，后续实验固定单体配比为49:1。
3.3催化剂的影响固定单体配比49:1、反应温度140℃（线性体时反应温度80℃）、反应时间8h.，通过添加不同量的催化剂KOH 做实验，得出其用量与粘度的关系，如图3-1示。
50010001500200025003000350040004500500000.010.020.030.040.050.060.070.080.09催化剂 W%粘度 m P a ·s图3-1 催化剂用量与粘度关系图Graph.3-1 The relationship between viscosity and the use level of catalyst.由图3-1可得出，KOH 用量与粘度成正比关系。
随KOH 用量加大，粘度明显增加。
从机理上分析，碱催化剂生成活性聚合中心，KOH 用量越大，活性聚合中心越多，-SiO-SiO-分子主链也越长，粘度相应增大。
而且，聚合过程中，酸性物质可破坏碱催化活性中心，使反应终止，比如二氧化碳等可与活化中心配位，抑制反应进行，影响反应正常进行。
因此，反应前应排出反应釜中空气。
由图得出，催化剂用量为0.05%，产品粘度适中，后续试验固定催化剂用量为0.05%。
3.4 反应时间和温度对反应的影响固定单体配比49:1、催化剂用量0.05%、反应温度80℃（线性体）和145℃（D4、DMC ）、不同反应时间，得出反应时间与产品粘度的关系如下图3-3所示。
1000200030004000500060000123456789反应时间 h 粘度 m P a ·s图3-3反应时间与粘度关系图Graph.3-3 The relationship between reaction time and viscosity.由图3-3可知，随着反应时间的延长，在没达到平衡前，粘度变化程度不大，随着反应达到平衡后，粘度增大明显。
随时间延长，粘度逐渐增加。
从图得出，反应7h ，粘度适中，后续试验固定反应时间为7h.固定单体配比49:1，催化剂用量0.05%，调节反应温度，得出反应温度与反应达平衡所需时间的关系如图3-4所示。
