污秽闪络-
污秽等级、爬电距离、爬电比距
污秽等级、爬电距离、爬电比距污秽等级：越大污染程度越重爬电距离（cm）—承受运行电压的两电极间沿绝缘子绝缘件外表面轮廓的最短距离爬电比距（cm/kV）—单位电压下绝缘子表面的爬电距离污秽等级的确定：1）运行经验 2）盐密测量 3）污湿特征第九节防止污闪事故一、污秽闪络污秽闪络是发电厂、变电所中带电设备的瓷件和绝缘子，或电力线路上的绝缘子表面上逐渐沉积的一些污秽物质而引起的。
在干燥的条件下，这些污秽物质往往对运行的危害并不显著，但在一定湿度条件下，这些污秽物质溶解在水分中，形成电解质的覆盖膜，或是有导电性质的化学气体包围着瓷件和绝缘子，使瓷件和绝缘子的绝缘性能大大降低，致使表面泄漏电流增加，当泄漏电流达到一定数值时，导致闪络事故发生。
造成闪络事故的污秽来源很多，如燃煤发电厂、化肥厂、冶金厂、焦化厂等工矿企业排放的烟尘和废气，公路上汽车排放的尾气、扬尘污秽，以及盐碱污秽、海水污秽甚至鸟粪污秽等，这些污秽物质，大多是酸、碱、盐性物质，一旦受潮，导电必将显著提高，易造成闪络事故。
污闪故障的显著特点是与气候关系密切，在各种气象条件下中，雾和毛毛雨最容易造成污闪，雨、雪天气也常常造成污闪事故。
由于一种气象条件往往发生在一个较大的范围内，且持续时间长，所以污闪往往在多条线路上同时发生，且有可能连续多次发生，这将给电力安全生产带来很不利的影响。
二、做好防止污闪事故的基础工作做好防污闪事故的基础工作，要坚持进行盐密测量，并根据环保气象资料和运行经验，划分污秽等级并绘制制污区图。
盐密测量的方法是用一定量的蒸馏水，将绝缘子或电气设备瓷件表面上的污秽清洗下来，并测量其导电率，再以等量的蒸馏水中产生相同的导电率的氯化钠盐量，作为其等值附盐量，则等值附盐密度＝W／A （4-1）式中 W——等值盐量，mg；A——绝缘体表面积，cm2。
（一）变电所的污秽水平等级按照污秽的严重程度可将变电所的污秽水平分为若干等级。
根据自然污秽环境条件，国际电工委员会将其划分为四级污秽水平。
6.污秽闪络
3.2 湿润污层的表面电导率
施加交流低电压，在受潮情况下测量绝缘子表面污层的电导。根 据表面电导和绝缘子外形计算得到污层表面电导率。它反映了绝缘子 表面污秽物在受潮情况的导电能力，也可用来作为监测绝缘子脏污严 重程度的一个特征参数。
3.3 泄漏电流脉冲
已经知道，在绝缘子的污闪过程中，沿绝缘子表面会有跃变的泄 漏电流流过。泄漏电流幅值越来越大，跃变脉冲周期越来越短，表明 污闪已逐渐临近。因此，可以根据泄漏电流脉冲数和电流幅值来监督 污秽绝缘子的运行情况，发出预警信号。在变电设备上采用此法比较 方便，但在输电线路上采用，则需数量较多的计数器。
放电使干区不断扩大，湿区减小，即与 放电间隙串联的电阻减小，于是电流加 大，引起热电离，使辉光放电转化为具 有下降伏安特性的电弧放电。放电通道 变细，呈明亮白色，电流密度变大，如 图（d）所示。
间隙中的局部电弧迅速烘干临近的湿润表 面，电弧也向前迅速发展。当局部电弧伸 展到一定长度以后，如果外施电压和电流 不足以维持电弧燃烧，那么在交流电流过 零时电弧将熄灭。经过一定时间，在邻近 区域或者局部电弧曾经烘干而又湿润的区 域将重新产生局部电弧。随着表面受潮程 度的增加，半导体层的电阻减小，表面泄 漏电流加大，局部电弧长度增加，局部电 弧不断扩展，在合适条件下，电弧将接通 两个电极，形成表面闪络。如图（e）所示。
0.10~0.25
2.5~3.2
3.0~3.8
4
>0.25
3.2~3.8
3.8~4.5
发电厂，变电所污秽分级标准
污秽 等级 1 污秽条件 污湿特征 大气无明显污染地区或大气轻度污 染地区，在污闪季节中干燥少雾 （含毛毛雨）或雨量较多时 大气中等污染地区，沿海地区及盐 场附近，在污闪季节中多雾（含毛 毛雨）且雨量较少 大气严重污秽地区，严重盐雾地区 盐密 （mg/cm2） 0~0.03 泄漏比距（ 泄漏比距（cm/kV） ） 中性点 直接接地 1.7 中性点非 直接接地 2.0
1、污秽绝缘沿面放电机理与模型
1、污秽绝缘沿面放电机理与模型污秽闪络，是指外绝缘表面受到固体的、液体的和气体的导电物质的污染，在遇到雾、露、毛毛雨等湿润作用，污层电导增大、泄漏电流增加产生局部电弧，在运行电压下绝缘子表面的局部电弧发展成为电弧闪络。
绝缘子的染污放电过程可分为四个阶段，即污秽的沉积、污秽的湿润、烘干区的形成及局部电弧的产生和局部电弧发展直至沿面完全闪络。
因此，影响污秽绝缘子沿面闪络电压的因素也与以上四个过程有关。
局部电弧电流与外施电压满足以下关系式，即U=U a +r n (L-L a )I式中：U 为模型二端电压，Ua为电弧压降，I 为通过局部电弧和剩余污层的电流，r n 为单位长度剩余污层的电阻率,L a =(x 1+x 2)为电弧长度，L 总爬电距离。
根据电弧具有下降型伏安特性的特点，电弧电压近似与电弧长度成正比，可表示为：U a =AI -n L a式中：n 是与电弧电流和气压有关的常数，A 是与气体性质有关的常数，且与电弧冷却情况有关。
电弧的电场强度，即单位长度电弧上的电压降为：n a aa AI L U E -==由此可得单位长度电弧的电阻为：n I AI Eaa r +==1产生局部电弧后沿污秽绝缘子表面流过的电流为：)(n a a n r r L r UI -+=只有当r a ＜r n 时，局部电弧的产生导致表面电阻减小和局部电弧电流的相应增加。
由于电弧的下降型伏安特性，电流的增加将使得电弧单位长度的电阻r a进一步减小，总电阻也就进一步减小，电流进一步上升。
由式(3.7)可知，局部电弧的偶然伸长会使绝缘子总电阻进一步减小，沿面电流进一步加大，在r a ＜r n的条件下出现电弧燃烧不稳定的状态，它不会妨碍局部电弧的任意伸长。
当电弧伸长至整个爬电距离时，绝缘子发生污闪。
2、覆冰绝缘沿面闪络放电机理与模型覆冰是指电力系统中固体绝缘件表面积覆冰雪的一种自然现象。
覆冰绝缘是指固体绝缘表面积覆冰雪后的绝缘特性及其变化规律，并根据其变化规律和特性进行绝缘配置的方法、措施。
绝缘子污秽闪络的研究
绝缘子污秽闪络的研究摘要：随着高压和超高压输电的日益推广以及线路电压等级的不断提高，绝缘子污秽闪络的危害也越来越大，国内外学者对此比较重视，尤其是对直接影响污闪的盐密(ESDD)和灰密(NSDD)，都做了大量的研究。
本文以48串盘型绝缘子CA-596EZ为实验试品，在人工雾室下进行人工污秽实验，以此来分析绝缘子CA-596EZ在人工污秽下，盐密、灰密对闪络电压的影响，建立之间的函数关系式，并找出它们之间的联系。
实验结果可知：在进行人工模拟污秽实验的绝缘子上，盐密(ESDD)和灰密（NSDD）对绝缘子闪络电压都有影响，而且影响都是一致的，而且它们两者都呈现出相同的幂指函数关系，并且盐密、灰密对闪络电压的影响是相互独立的。
因此，在进行人工模拟污秽实验时，既要考虑ESDD，也要考虑NSDD。
对于48串盘型绝缘子CA-596EZ，本次实验不仅给出了绝缘子的放电机理，论文也给出了盐密ESDD、灰密NSDD在人工污秽实验室下，绝缘子串的污闪电压表达式。
关键词：绝缘子；人工模拟污秽；污闪；闪络电压；最小二乘法1 绝缘子污秽实验的相关关系式1.1相关关系式国内外大量研究表明，人工情况下的污秽绝缘子污闪电压Uf与等值盐密的关系式可以表示为：式中：为闪络电压，；为与绝缘子形状和污秽程度有关的系数；为等值盐密，单位为；为表示对污闪电压影响的特征指数。
同时IEC507-1991与GB/T4585-2004所提到的固体污层法也对灰密对电压的影响有所交代，因此在出版的IEC60815中提到了污秽对灰密的影响，在许多研究中表明灰密对闪络电压得影响，提到了：随着的增加，逐渐下降，因此它们间的关系式为：式中：为灰密，单位为；为与绝缘子形状和污秽度有关的系数；为表示绝缘子串随着的特征指数。
2 实验方法及数据2.1试品本次实验采取CA-596EZ普通型盘型绝缘子为试品，采用的绝缘子串为48片。
CA-596EZ绝缘子参数2.2实验相关数据实验数据2.3校正公式盐密校正公式：常系数与污闪电压值呈线性关系，而与绝缘子所处的环境（温度、海拔高度、空气质量等）和绝缘子的形状（爬电距离、盘形半径等）有关。
简述输电线路绝缘子污闪原因分析及预防措施

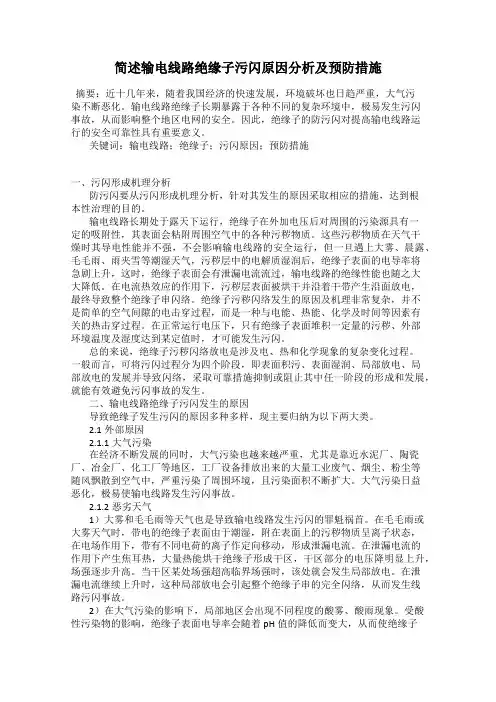

简述输电线路绝缘子污闪原因分析及预防措施摘要：近十几年来，随着我国经济的快速发展，环境破坏也日趋严重，大气污染不断恶化。
输电线路绝缘子长期暴露于各种不同的复杂环境中，极易发生污闪事故，从而影响整个地区电网的安全。
因此，绝缘子的防污闪对提高输电线路运行的安全可靠性具有重要意义。
关键词：输电线路；绝缘子；污闪原因；预防措施一、污闪形成机理分析防污闪要从污闪形成机理分析，针对其发生的原因采取相应的措施，达到根本性治理的目的。
输电线路长期处于露天下运行，绝缘子在外加电压后对周围的污染源具有一定的吸附性，其表面会粘附周围空气中的各种污秽物质。
这些污秽物质在天气干燥时其导电性能并不强，不会影响输电线路的安全运行，但一旦遇上大雾、晨露、毛毛雨、雨夹雪等潮湿天气，污秽层中的电解质湿润后，绝缘子表面的电导率将急剧上升，这时，绝缘子表面会有泄漏电流流过，输电线路的绝缘性能也随之大大降低。
在电流热效应的作用下，污秽层表面被烘干并沿着干带产生沿面放电，最终导致整个绝缘子串闪络。
绝缘子污秽闪络发生的原因及机理非常复杂，并不是简单的空气间隙的电击穿过程，而是一种与电能、热能、化学及时间等因素有关的热击穿过程。
在正常运行电压下，只有绝缘子表面堆积一定量的污秽、外部环境温度及湿度达到某定值时，才可能发生污闪。
总的来说，绝缘子污秽闪络放电是涉及电、热和化学现象的复杂变化过程。
一般而言，可将污闪过程分为四个阶段，即表面积污、表面湿润、局部放电、局部放电的发展并导致闪络，采取可靠措施抑制或阻止其中任一阶段的形成和发展，就能有效避免污闪事故的发生。
二、输电线路绝缘子污闪发生的原因导致绝缘子发生污闪的原因多种多样，现主要归纳为以下两大类。
2.1外部原因2.1.1大气污染在经济不断发展的同时，大气污染也越来越严重，尤其是靠近水泥厂、陶瓷厂、冶金厂、化工厂等地区，工厂设备排放出来的大量工业废气、烟尘、粉尘等随风飘散到空气中，严重污染了周围环境，且污染面积不断扩大。
污秽闪络的形成及危害,防止污秽闪络事故的措施
污秽闪络的形成及危害，防止污秽闪络事故的措施1．所谓污秽闪络，就是积聚在线路绝缘子表面上的具备导电性能的污秽物质，在潮湿天气受潮后，使绝缘子的绝缘水平大大降低，在正常运转情况下发生的闪络事故。
绝缘子表面的污秽物质，一般分为两大类：（1）自然污秽空气中飘浮的微尘，海风带来的盐雾（在绝缘子表面形成盐霜）和鸟粪等。
（2）工业污秽火力发电厂、化工厂、玻璃厂、水泥厂、冶金厂和蒸汽机车等排出的烟尘和废气。
绝缘子表面的自然污秽物质易被雨清水冲洗掉，而工业污秽物质则附着在绝缘子表面构成薄膜，不易被雨清水冲洗掉。
当空气湿度很高时，就能导电而使泄漏电流大大增加。
如果是木杆，泄漏电流可使木杆和木横担发生燃烧；如果是铁塔，可使绝缘了发生严重闪络而损坏，造成停电事故。
此外，有些污秽区的线路绝缘子表面，在恶劣天气还会发生局部放电，对无线电广播和通讯产生干扰作用。
2．为了防止架空线路绝缘子的污秽闪络事故，一般应采取以下措施：（1）定期清扫绝缘子。
每年在污闪事故多发季节到来之前，必须对绝缘子进行1次普遍清扫；在污秽严重地区，应适当增加清扫次数。
（2）增加爬电距离，提高绝缘水平。
如增加污秽地区的绝缘子片数，或采用防尘绝缘子。
运转经验表明，在严重污秽地段，采用防尘绝缘子，防污效果较好。
（3）采用防尘涂料，即将地蜡、石蜡、有机硅等材料涂在绝缘子表面上，以提高绝缘子的抗污能力。
如果绝缘子上涂有这种防尘涂料，则雨水落在其上，会形成水珠顺着绝缘子表面滚下，不会使绝缘子表面湿润，不会降低绝缘了的绝缘水平而造成闪络。
此外，防尘涂料还有包围污秽微粒的作用，使其与雨水隔离，保持绝缘子的绝缘性能。
（4）加强巡检，定期对绝缘子进行测试，及时不良的绝缘子。
户外绝缘子污秽闪络改善探析
户外绝缘子污秽闪络改善探析作者：杨明吴斌概要：采用复合材料绝缘子，高温硫化硅橡胶伞裙不容易老化，耐漏电痕迹及电蚀均相对比较好，在其表面积污后仍呈现良好的憎水性，即硅橡胶的憎水性会迁移到污层表面，具有突出的防污闪作用而著称。
在电网运行中的户外绝缘子，会受到二氧化硫、氮氧化物以及颗粒性尘埃等大气环境的影响，在其表面逐渐沉积了一层污秽物。
在天气干燥的情况下，这些表面带有污秽物的绝缘子保持着较高的绝缘水平，其放电电压和干燥洁净状态时接近。
然而，当遇有雾、露、以及梅雨等潮湿天气时，绝缘子表面污秽物吸收水分，使污层中的电解质溶解、电离，导致污层电导增加。
这时，绝缘子的表面泄漏电流就会增加。
由于绝缘子的形状、结构尺寸的影响以及绝缘子表面污层分布不均和潮湿程度不同等因素，使绝缘于表面各部位的电流密度不同，其结果在电流密度比较大的部位形成了干燥带，例如棒式支柱绝缘子裙和芯棒交接处。
干燥带的形成促使绝缘子表面电压分布更加不均匀，干燥带承担较高的电压。
当电场强度足够大时，将产生辉光放电，继而产生局部电弧。
这时，染污介质的表面放电模型，相当于表面局部电弧串联着一段电阻。
此时局部电弧有可能熄灭，也有可能发展。
当局部电弧不断发生和发展，达到和超过临界状态时，电弧贯穿两极，完成闪络。
故绝缘子污秽闪络形成原理为：表面积污、污层潮湿、干层形成、局部电弧、电弧贯穿。
1影响污秽闪络的因素脏污表面沿面放电过程中，污层泄露电流的大小是起主导作用的因素，而这个电流的大小与污层电导，大气湿度，介质表面形状和极间距离有关。
绝缘子表面的污秽沉积物多种多样，使闪络电压降低最显著的是含有大量可溶性盐类或酸、碱的积尘。
这种污秽通常是由化工、冶炼等企业排出的废气或海边盐雾珠集积在绝缘子表面形成的。
受潮时污层中所含可溶性盐类及酸碱等成分溶解于水中，使表面电导骤增，泄漏电流增加，大大降低闪络电压。
我司陈家港变电站柱式绝缘子出现污秽闪络现象的主要影响因素就是工业盐类及酸碱物沉积在绝缘子表面。
风电绝缘技术监督-名词解释
风电绝缘技术监督——名词解释名词：电介质的极化在外电场作用下，电介质内部沿电场方向产生感应偶极矩，电介质表面出现与电极极性相反的电荷，这种现象称为电介质极化。
名词：沿面放电沿着不同凝聚态电介质交界面的放电，如气体或液体电介质沿固体电介质表面的放电。
名词：电晕放电气体间隙在极不均匀电场下产生的局部放电现象。
名词：操作过电压电力系统由于进行断路器操作或发生突然短路而引起的过电压。
名词：雷电感应过电压雷闪击中电气设备附近地面，在放电过程中由于空间电磁场的急剧变化而使未直接遭受雷击的电气设备（包括二次设备、通信设备）上感应出的过电压。
名词：液体电介质小桥击穿在电场作用下，工程用液体电介质小桥中因杂质形成小桥，导致液体电介质由绝缘状态突变为良导电状态的过程。
名词：吸收比一般将60s和15s时绝缘电阻的比值称为吸收比，即。
（高压电气设备试验方法）名词：标准参考大气条件标准化的耐受电压适用的标准参考大气条件是a．温度t0=20°C;b．压力p0=101.3kPa(1013mbar)c．绝对湿度h0=11g/m3名词：外绝缘空气间隙及设备固体绝缘外露在大气中的表面，它承受作用电压并受大气和其他现场的外部条件，如污秽、湿度、虫害等的影响。
名词：系统最高电压在正常运行条件下，系统中任一点在任一时刻所出现的相间最高运行电压的有效值。
名词：接地故障因数在一给定系统结构的三相系统的给定点上，在对系统任一点的一相或多相均有影响的故障期间，健全相的相对地最高工频电压有效值与无故障时该点相对地工频电压有效值之比。
名词：转差率旋转磁场的转速ns与转子转速n之差，转差与同步转速的比值称为转差率。
名词：效率曲线发电机在额定转速、额定电压下，不同输出功率与效率之间的关系。
名词：工作制电机所承受的一系列负载状况的说明，包括起动、空载、停机和断能及其持续时间和先后顺序等。
名词：停机和断能电机处在即无运动，又无电能或机械能输入的状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Company Logo
（三） 运行中绝缘子的污闪
运行中绝缘子的污闪过程与上述模拟情况 类似， 不利天气条件下， 污层受潮， 类似 ， 不利天气条件下 ， 污层受潮 ， 污层电 导增加， 污层中电流和温度也跟着升高。 导增加 ， 污层中电流和温度也跟着升高 。 由 于绝缘子形状， 于绝缘子形状 ， 污秽分布和受潮情况的不均 绝缘子表面各处电流密度不同。 匀 ， 绝缘子表面各处电流密度不同 。 有的地 方电流密度大， 水分蒸发快， 就出现干燥区， 方电流密度大 ， 水分蒸发快 ， 就出现干燥区 ， 电压降集中于此， 产生辉光放电。 电压降集中于此 ， 产生辉光放电 。 随着绝缘 子表面电阻， 电压分布的变化， 子表面电阻 ， 电压分布的变化 ， 最后形成局 部电弧， 局部电弧同样经过不断地熄灭， 部电弧 ， 局部电弧同样经过不断地熄灭 ， 重 在雾天， 燃 ， 在雾天 ， 这样的过程可能要持续几个小 在条件合适的时候发展成为完全的闪络。 时 。 在条件合适的时候发展成为完全的闪络 。
Company Logo
3.2.2 影响污秽闪络的因素
脏污表面沿面放电过程中， 脏污表面沿面放电过程中 ， 污 层泄露电流的大小是起主导作用的 因素， 因素 ， 而这个电流的大小与污层电 大气湿度， 导 ， 大气湿度 ， 电源和加电压的方 式以及介质表面形状和极间距离有 关。
Company Logo
Company Logo
绝缘子闪络电压与 污染程度的关系
导电性高的尘埃即使污染 一些含可溶性盐类少而且 程度仅为每1 程度仅为每1平方厘米几 不粘附的积尘， 不粘附的积尘，如电站烟 一般来说， 一般来说 毫克， ， 绝缘子的污闪 毫克，都可能在工作电压 灰和尘土等， 灰和尘土等， 电压随污染程度的增加而 下引起闪络。 只在严重污 下引起闪络。有一些粘附 染时( 但污染严重时这种 染时(每平方厘米几十毫 降低． 降低 ． 性强的积尘， 性强的积尘，如水泥厂的 克)才有使绝缘子闪络的 下降已很缓慢， 下降已很缓慢，而此时其 飞尘， 飞尘，它沉积在绝缘子表 危险， 危险，运行中它又易被雨 污闪电压常常已经低于工 面不容易清洗掉， 面不容易清洗掉，使绝缘 水冲洗掉， 水冲洗掉，因此对闪络电 作电压了。 作电压了。 子表面粗糙，更易积污， 子表面粗糙，更易积污， 压影响较小。 压影响较小。 对绝缘子运行的危害也是 显著的。 显著的。
Company Logo
电力系统中的操作过电压时间较 虽然不能烘干湿润污层， 短 ， 虽然不能烘干湿润污层 ， 但是可 以起到为干燥带“点火”的作用， 以起到为干燥带 “ 点火 ” 的作用 ， 从 而促使绝缘子污闪的发生。 而促使绝缘子污闪的发生。 下面简要说明污秽绝缘子在操作 冲击电压下发生闪络的过程。 冲击电压下发生闪络的过程。
Company Logo
干燥情况下， 干燥情况下，这些污秽物的电阻 很大，但当大气湿度较高， 很大，但当大气湿度较高，绝缘子表 面污秽物被润湿时， 面污秽物被润湿时，其表面电导和泄 漏电流剧增， 漏电流剧增，使绝缘子的闪络电压显 著降低， 著降低，甚至可使绝缘子在工作电压 下闪络，影响电力系统的安全运行。 下闪络，影响电力系统的安全运行。
250kV 而表面脏污受潮时只有77kV。 250kV，而表面脏污受潮时只有77kV。 kV， 77kV
图（b）为施加冲击电压后， 为施加冲击电压后， 绝缘子形成闪络的波形， 绝缘子形成闪络的波形 ， 冲 击电压点火后， 击电压点火后 ， 正弦电压立 刻变成马鞍形电弧电压， 刻变成马鞍形电弧电压 ， 电 源跳闸，电流电压都变成0 源跳闸，电流电压都变成0值。 （ a） 为施加冲击电压后 ， 为施加冲击电压后， 绝缘子未闪络的波形， 绝缘子未闪络的波形 ， 此时 局部电弧产生后， 局部电弧产生后 ， 电压不能 试验表明， 试验表明，脏污可以使绝缘子的操作冲击 维持局部电弧继续发展而熄 闪络电压显著下降，四片XP XP闪络电压显著下降，四片 XP-7 组成的绝缘 电流又回到几乎为0 灭 ， 电流又回到几乎为 0， 电 子串， 子串，表面清洁时的操作冲击闪络电压为 。 压波形也恢复成为正弦波形。 压波形也恢复成为正弦波形
（一）污秽物的性质与污染程度
绝缘子表面的污秽沉积物多种多样， 绝缘子表面的污秽沉积物多种多样， 使闪络电压降低最显著的是含有大量可溶 性盐类或酸、碱的积尘。 性盐类或酸、碱的积尘。这种污秽通常是 由化工、 由化工、冶炼等企业排出的废气或海边盐 雾珠集积在绝缘子表面形成的。 雾珠集积在绝缘子表面形成的。受潮时污 层中所含可溶性盐类及酸碱等成分溶解于 水中，使表面电导骤增，泄漏电流增加， 水中，使表面电导骤增，泄漏电流增加， 大大降低闪络电压。 大大降低闪络电压。
Company Logo
污秽绝缘子的闪络与污秽性 气象条件等有关。 质、气象条件等有关。各类污秽 物中以化工污秽的影响最严重 以化工污秽的影响最严重， 物中以化工污秽的影响最严重， 水泥等次之， 水泥等次之，而造成污秽事故的 天气主要为雾， 天气主要为雾，露，雪，毛毛雨 等。
Company Logo
Company Logo
污秽闪络的基本过程
当干燥带上场强超过一定数值， 当干燥带上场强超过一定数值 ， 则此处将产生蓝红色线状辉光放 电，电流也剧增，如图（c）所示。 电流也剧增，如图（ 所示。 辉光放电具有上升的伏安特性， 辉光放电具有上升的伏安特性 ， 火花区仍承受一定的电压。 火花区仍承受一定的电压 。 同时 放电火花很不稳定，左右跳动。 放电火花很不稳定，左右跳动。 放电使干区不断扩大，湿区减小， 放电使干区不断扩大，湿区减小， 即与放电间隙串联的电阻减小， 即与放电间隙串联的电阻减小，于 是电流加大，引起热电离， 是电流加大，引起热电离，使辉光 放电转化为具有下降伏安特性的电 弧放电。放电通道变细， 弧放电。放电通道变细，呈明亮白 电流密度变大，如图（ 所示。 色，电流密度变大，如图（d）所示。
Company Logo
污秽闪络的基本过程
湿润脏污绝缘子表面放电电流图
由于局部电弧的熄灭和重燃不断发生， 由于局部电弧的熄灭和重燃不断发生 ， 因此湿润 脏污表面的泄露电流是跃变的。 脏污表面的泄露电流是跃变的 。 随着表面受潮程度的 增加， 半导体层的电阻减小， 表面泄漏电流增大， 增加 ， 半导体层的电阻减小 ， 表面泄漏电流增大 ， 跃 变周期缩短。 变周期缩短。
Company Logo
运行中绝缘子的污闪 由以上分析可知， 由以上分析可知 ， 沿绝缘子脏污 表面的闪络， 表面的闪络，不仅取决于是否能产生 局部电弧， 局部电弧，同时还与流过污层的泄露 电流的大小有关， 电流的大小有关，泄露电流能够维持 一定程度的热电离， 一定程度的热电离，才能保证局部电 弧燃烧和扩展。因此， 弧燃烧和扩展。因此，湿润污秽半导 体层的导电性和极间沿面距离都是影 响污秽闪络的重要因素。 响污秽闪络的重要因素。
Company Logo
污秽闪络的基本过程
如图（ 如图 （ a ） 所示 ， 污层刚受潮 所示， 时，介质表面的电流和电压分 布还比较均匀。 布还比较均匀。 污层中总会有不均匀的地方， 污层中总会有不均匀的地方 ， 受潮也有差别， 受潮也有差别 ， 其表面电阻就 不相等， 电阻大的地方发热多， 不相等 ， 电阻大的地方发热多 ， 污层干的快些，形成高电阻 干燥带” 这时电流变小， “ 干燥带 ” ， 这时电流变小 ， 发热减少， 发热减少 ， 干燥带又会慢慢受 干燥带电阻大， 潮 。 干燥带电阻大 ， 承受了几 乎全部电压，如图（ 所示。 乎全部电压，如图（b）所示。
Company Logo
先对湿润脏污的绝缘子串加工频 电压（峰值35 kV） 几分钟后，钢脚， 35. 电压（峰值35.6kV）,几分钟后，钢脚， 铁帽附近产生干带， 铁帽附近产生干带 ， 极间泄露电流接 电压全部降落在干带上， 近0，电压全部降落在干带上，此时在 工频电压的峰值上叠加+250/2500uS uS的 工频电压的峰值上叠加+250/2500uS的 操作冲击电压， 则干带击穿， 操作冲击电压 ， 则干带击穿 ， 产生局 部电弧，电流激增。 部电弧，电流激增。
介质表面脏污时的沿面放 电过程与清洁表面的完全不同， 电过程与清洁表面的完全不同， 因此，研究脏污表面的沿面放 因此， 电，对大气污秽地区线路和变 电所绝缘的设计和运行有很大 意义。 意义。
Company Logo
（二）污秽闪络的基本过程
下面以涂有污层的玻璃平板的污秽放 电为例说明介质表面脏污时的沿面放 电过程。 电过程。
介质表面脏污时的沿面放电 和污秽地区绝缘
LOGO
内容纲要
污秽闪络的基本过程及运行 中绝缘子的污闪 影响污闪的因素 大气污秽地区绝缘的检测
Company Logo
3.2.1 污秽闪络的基本过程及运行中绝 缘子的污闪
（一） 污闪及其研究意义
所谓污秽闪络， 所谓污秽闪络，就是积聚在绝缘子表面上的具有导电性能 的污秽物质，在潮湿天气受潮后， 的污秽物质，在潮湿天气受潮后，使绝缘子的绝缘水平大 大降低，在正常运行情况下发生的闪络事故。 大降低，在正常运行情况下发生的闪络事故。
Company Logo
污秽闪络的基本过程
间隙中的局部电弧迅速烘干临近的湿 润表面，电弧也向前迅速发展。 润表面，电弧也向前迅速发展。当局 部电弧伸展到一定长度以后， 部电弧伸展到一定长度以后，如果外 施电压和电流不足以维持电弧燃烧， 施电压和电流不足以维持电弧燃烧， 那么在交流电流过零时电弧将熄灭。 那么在交流电流过零时电弧将熄灭。 经过一定时间， 经过一定时间，在邻近区域或者局部 电弧曾经烘干而又湿润的区域将重新 产生局部电弧。 产生局部电弧。随着表面受潮程度的 增加，半导体层的电阻减小， 增加，半导体层的电阻减小，表面泄 漏电流加大，局部电弧长度增加， 漏电流加大，局部电弧长度增加，局 部电弧不断扩展，在合适条件下， 部电弧不断扩展，在合适条件下，电 弧将接通两个电极，形成表面闪络。 弧将接通两个电极，形成表面闪络。 如图（ 所示。 如图（e）所示。
