《数字图像处理》期末考试题库精华
数字图像期末考试试题
数字图像期末考试试题# 数字图像处理期末考试试题## 一、选择题（每题2分，共20分）1. 在数字图像处理中，灰度化处理通常使用以下哪种方法？A. 直接取RGB三个通道的平均值B. 只取红色通道C. 只取绿色通道D. 只取蓝色通道2. 边缘检测是图像处理中的一个重要步骤，以下哪个算法不是边缘检测算法？A. Sobel算子B. Canny算子C. Laplacian算子D. Gaussian模糊3. 在图像增强中，直方图均衡化的目的是什么？A. 增加图像的对比度B. 减少图像的噪声C. 改善图像的色彩D. 锐化图像的边缘4. 以下哪个是图像滤波中常用的高通滤波器？A. 高斯滤波器B. 均值滤波器C. Laplacian滤波器D. 中值滤波器5. 在图像分割中，阈值分割法是基于什么原理？A. 图像的纹理特征B. 图像的灰度分布C. 图像的颜色分布D. 图像的几何形状## 二、简答题（每题10分，共30分）1. 简述数字图像的基本属性及其在图像处理中的重要性。
2. 描述图像锐化的基本步骤，并解释为什么锐化可以提高图像的可读性。
3. 解释什么是图像的傅里叶变换，并简述其在图像处理中的应用。
## 三、计算题（每题25分，共50分）1. 给定一个大小为 \( 256 \times 256 \) 的灰度图像，其像素值范围从0到255。
计算该图像的直方图，并说明如何根据直方图进行图像的对比度增强。
2. 假设有一个图像，其尺寸为 \( 100 \times 100 \) 像素，且每个像素的灰度值为 \( g(x, y) \)。
请写出使用高斯滤波器对图像进行平滑处理的公式，并描述其对图像噪声的影响。
## 四、综合应用题（共30分）1. 描述如何使用Canny边缘检测算法进行图像边缘的提取，并解释其算法的步骤和原理。
2. 给出一个实际应用场景，说明如何利用图像分割技术来解决该场景中的问题。
## 五、论述题（共30分）1. 论述数字图像处理在医学成像领域的应用，并讨论其对提高诊断准确性的潜在影响。
数字图像处理期末复习
数字图像处理期末复习zf·w 2013/12/19一.单项选择题+填空题+判断题1.图像与灰度直方图间的对应关系是【多对一】2.属于图像锐化处理的有【高通滤波】3.属于点处理/运算的有【二值化】【直方图均衡】4.计算机显示器主要采用的彩色模型是【RGB】5.属于图像平滑处理的有【中值滤波】【低通滤波】6.维纳滤波器通常用于【复原图像】7.图像方差说明了图像的【对比度】8.属于局部处理的有【中值滤波】9.图像锐化除了在空间域进行外，也可以在【频率域】进行10.对于彩色图像，通常用于区别颜色的特性是【色调】【饱和度】【亮度】11.依据图像的保真度，图像压缩可以分为【有损压缩】和【无损压缩】12.低通滤波法是使【高频成分】受到抑制而让【低频成分】顺利通过，从而实现图像平滑（此处的“高频成分”和“低频成分”分别对应于空间域的像素灰度值/灰度分布有什么特点）13.一般来说，采样间距越大，图像数据量【少】，质量【差】；反之亦然14.直方图修正法包括【直方图均衡】和【直方图规定化（匹配）】15.图像压缩系统是由【编码器】和【解码器】两个截然不同的结构块组成16.数字图像处理即用【计算机】对图像进行处理17.若将一幅灰度图像中的对应直方图中偶数项的像素灰度均用对应直方图中奇数项的像素灰度代替，所得到的的图像将亮度【增加】，对比度【减少】（图像亮度和对比度与图像像素灰度值分布之间的关系）18.图像数字化包括三个步骤【采样】【量化】和【扫描】19.在RGB彩色空间的原点上，三个基色均没有【亮度】，即原点为【黑色】，三基色都达到最高亮度时则表现为【白色】（色调，饱和度和亮度在图像上的具体表现是什么）20.灰度直方图的横坐标是【灰度级】，纵坐标是【该灰度级出现的频率】21.数字图像是【图像】的数字表示，【像素】是其最小的单位22.【灰度图像】是指每个像素的信息由一个量化的灰度级来描述的图像，没有彩色信息23.【彩色图像】是指每个像素的信息由RGB三原色构成的图像，其中RGB是由不同的灰度级来描述24.【直方图均衡化】方法的基本思想是对图像中像素个数多灰度级进行【展宽】，对像素个数少的灰度级进行【缩减】，从而达到清晰图像的目的25.图像锐化的目的是加强图像中景物的【细节边缘和轮廓】26.因为图像分割的结果图像是二值图像，所以通常又称图像分割为图像的【二值化处理】27.【腐蚀】是一种消除连通域的边界点，使边界向内收缩的处理28.【膨胀】是将目标区域的背景点合并到该目标物中，使目标物边界向外部扩张的处理29.对于【椒盐噪声】，中值滤波的效果比均值滤波效果好30.图像增强按增强处理所在空间不同分为【空域】和【频域】31.常用的彩色增强方法有【真彩色增强】【假彩色增强】和【伪彩色增强】三种32.【灰度直方图可以反映一幅图像各灰度级像元占图形的面积比】33.【直方图均衡和图像的二值化都是点运算】34.【边缘检测是将边缘像元标识出来的一种图像分割技术】二.名词解释1.数字图像：用一个二维函数f(x,y)表示一幅图像，其中x和y是空间坐标，幅值f是在该空间坐标处的强度或灰度。
数字图像处理试题集(终版)
第一章引言一.填空题1. 数字图像是用一个数字阵列来表示的图像。
数字阵列中的每个数字，表示数字图像的一个最小单位，称为_像素_。
2. 数字图像处理可以理解为两个方面的操作：一是从图像到图像的处理，如图像增强等；二是_从图像到非图像的一种表示_，如图像测量等。
3. 数字图像处理可以理解为两个方面的操作：一是_从图像到图像的处理_，如图像增强等；二是从图像到非图像的一种表示，如图像测量等。
4. 图像可以分为物理图像和虚拟图像两种。
其中，采用数学的方法，将由概念形成的物体进行表示的图像是虚拟图像_。
5. 数字图像处理包含很多方面的研究内容。
其中，_图像重建_的目的是根据二维平面图像数据构造出三维物体的图像。
二.简答题1. 数字图像处理的主要研究内容包含很多方面，请列出并简述其中的5种。
①图像数字化：将一幅图像以数字的形式表示。
主要包括采样和量化两个过程。
②图像增强：将一幅图像中的有用信息进行增强，同时对其无用信息进行抑制，提高图像的可观察性。
③图像的几何变换：改变图像的大小或形状。
④图像变换：通过数学映射的方法，将空域的图像信息转换到频域、时频域等空间上进行分析。
⑤图像识别与理解：通过对图像中各种不同的物体特征进行定量化描述后，将其所期望获得的目标物进行提取，并且对所提取的目标物进行一定的定量分析。
2. 什么是图像识别与理解？图像识别与理解是指通过对图像中各种不同的物体特征进行定量化描述后，将其所期望获得的目标物进行提取，并且对所提取的目标物进行一定的定量分析。
比如要从一幅照片上确定是否包含某个犯罪分子的人脸信息，就需要先将照片上的人脸检测出来，进而将检测出来的人脸区域进行分析，确定其是否是该犯罪分子。
4. 简述数字图像处理的至少5种应用。
①在遥感中，比如土地测绘、气象监测、资源调查、环境污染监测等方面。
②在医学中，比如B超、CT机等方面。
③在通信中，比如可视电话、会议电视、传真等方面。
④在工业生产的质量检测中，比如对食品包装出厂前的质量检查、对机械制品质量的监控和筛选等方面。
数字图像处理期末考试及答案.doc
《数字图像处理》复习指南选择题I 、 采用幕次变换进行灰度变换时，当幕次取大于1时，该变换是针对如下哪一类图像进 彷曾强。
（B ）A 图像整体偏暗 B图像整体偏亮 C 图像细节淹没在暗背景中 D图像同时存在过亮和过喑背景 2、图像灰度方差说明了图像哪一个属性 （B ）A 平均灰度B 图像对比度 图像整体亮度 D 图像细节计算机显示器主要采用哪一种彩色模型（A ）A 、RGB B 、CMY 或 CMYK采用模板［-1 IIP 主要检测（A 3、4、 C 、HSI D 、HSV ）方向的边缘。
D.1350 C ） D .中值滤波 A.水平 B.450 C.垂直5、 下列算法中属于图象锐化处理的是：（ A.低通滤波 B.加权平均法 C.高通滤波6、 维纳滤波器通常用于（ C ）A^去噪 B 、减小图像动态范围7、彩色图像增强时， 型。
A. C. 8、 A. C. 9、高通滤波后的图像通常较暗，为改善这种情况，将高通滤波器的转移函数加上一常数量以便引入一些低频分量。
这样的滤波器叫（ B ）A.巴特沃斯高通滤波器B.高频提升滤波器C.高频加强滤波器D.理想高通滤波器10、图象与灰度直方图间的对应关系是（A.一一对应B.多对一C. 一对多 II 、 下列算法中属于图象锐化处理的是：（ A.低通滤波 B.加权平均法 C.高通滤波12、一幅256*256的图像,若灰度级数为16, A. 256K B.512K C. IM C.2M 13、 一幅灰度级均匀分布的图象，其灰度范围在［0, 255］,则该图象的信息量为：（D ）C 、复原图像D 、平滑图像 ）处理可以采用RGB 彩色模 B. D. 同态滤波 中值滤波直方图均衡化加权均值滤波 旦滤波器在对图像复原过程中需要计算噪声功率谱和图像功率谱。
逆滤波 B.维纳滤波约束最小二乘滤波 D.同态滤波B ） D.都不C ） D.中值滤波 则存储它所需的比特数是：（A ）a. 0b.255c.6d.814、下列算法中属于局部处理的是：(D)a.灰度线性变换b.二值化c.傅立叶变换d.中值滤波15、下列算法中属于点处理的是：(B)a.梯度锐化b.二值化c.傅立叶变换d.中值滤波16、下列算法中属于图象平滑处理的是：(C)a.梯度锐化b.直方图均衡c.中值滤波placian增强17、设灰度图中每一个像素点由1个字节表示，则可表示的灰度强度范围是(B) A. 128 B. 256 C. 36 D. 9618.对椒盐噪声抑制效果最好的是下列那种图像增强技术？(D )A低通滤波B Laplace微分C邻域平均D中值滤波19.将图像“name.tif”存储到文件中的命令(C )A、imread('name.tif') Bload C、imwrite('name.tif') D、imshow('name.tif')20.计算机显示设备使用的颜色模型是(A )A.RGBB. HSVC. CMYD.以上都不对21.下列关于直方图的叙述错误的是(D )A.描绘了各个灰度级像素在图像中出现的概率B.描述图像中不同灰度级像素出现的次数C.没有描述出像素的空间关系D.直方图均衡化不能增强图像整体对比度的效果22.锐化滤波器的主要用途不包括( B)A.突出图像中的细节增强被模糊了的细节B.超声探测成像分辨率低可以通过锐化来使图像边缘模糊C.图像识别中分割前的边缘提取D.锐化处理恢夏过度钝化、暴光不足的图像23.假设f(x,y)是一幅图像，则下列有关f(x,y)的傅里叶变换说法中不正确(C )A.在原点的傅里叶变换等于图像的平均灰度级B.一个二维傅里叶变换可以由两个连续一维的傅里叶运算得到C.图像频率域过滤可以通过卷积来实现D.傅里叶变换具有线性移不变性24.列有关图像复原和图像增强的说法错误的是(D )A.与图像增强不同，图像复原的目的是提供给用户喜欢接收的图像B.图像增强主要是一个客观过程，而图像复原主要是一个主观过程C.图像增强被认为是一种对比度拉伸，图像反原技术追求恢笈原始图像的一种近似估计值D.图像复原技术只能使用频率域滤波器实现A、box模板B、中值滤波器27、对一幅二值图像做腐蚀的结果（B ）A、图像面积放大B、图像面值缩小28、下列算法中属于局部处理的是（D ）A、灰度线性变换B、二值化C^ gauss模板C、图像面积不变C、傅里叶变换D、prewittD、图像边界变圆D、中值滤波25、下列哪一个模板可用于图像平滑（AA 、1/91/91/9B、111C、1/31/31/3D、・-1-1 1/91/91/91-811/31/31/3-18-1 1/91/91/91111/31/31/3-1-1-126、对于含有孤立线噪声的图像，既要保证图像的边缘，又要去除噪声应该用那种滤波器（B）判别正确、错误1.图像按其亮度等级的不同，可以分为二值图像和灰度图像两种。
《数字图像处理》期末考试题库精华

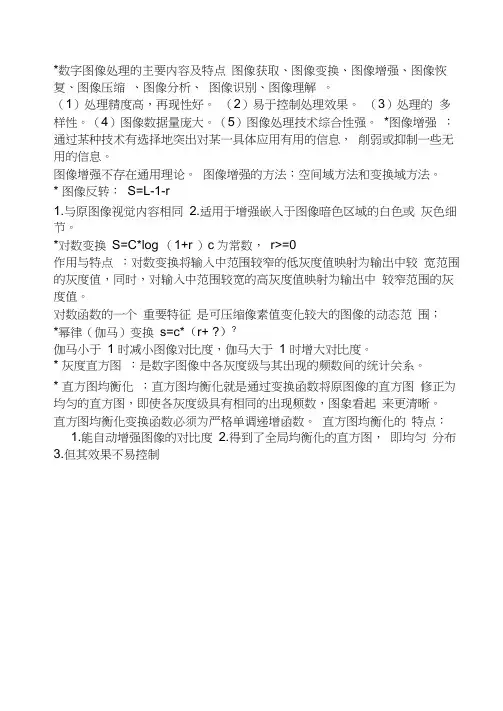

*数字图像处理的主要内容及特点图像获取、图像变换、图像增强、图像恢复、图像压缩、图像分析、图像识别、图像理解。
（1）处理精度高，再现性好。
（2）易于控制处理效果。
（3）处理的多样性。
（4）图像数据量庞大。
（5）图像处理技术综合性强。
*图像增强：通过某种技术有选择地突出对某一具体应用有用的信息，削弱或抑制一些无用的信息。
图像增强不存在通用理论。
图像增强的方法：空间域方法和变换域方法。
* 图像反转：S=L-1-r1.与原图像视觉内容相同2.适用于增强嵌入于图像暗色区域的白色或灰色细节。
*对数变换S=C*log （1+r ）c为常数，r>=0作用与特点：对数变换将输入中范围较窄的低灰度值映射为输出中较宽范围的灰度值，同时，对输入中范围较宽的高灰度值映射为输出中较窄范围的灰度值。
对数函数的一个重要特征是可压缩像素值变化较大的图像的动态范围；*幂律（伽马）变换s=c*（r+ ?）?伽马小于1 时减小图像对比度，伽马大于1 时增大对比度。
* 灰度直方图：是数字图像中各灰度级与其出现的频数间的统计关系。
* 直方图均衡化：直方图均衡化就是通过变换函数将原图像的直方图修正为均匀的直方图，即使各灰度级具有相同的出现频数，图象看起来更清晰。
直方图均衡化变换函数必须为严格单调递增函数。
直方图均衡化的特点：1.能自动增强图像的对比度2.得到了全局均衡化的直方图，即均匀分布3.但其效果不易控制直方图规定化 (匹配)：用于产生处理后有特殊直方图的图像的方法* 空间滤波即直接对图像像素进行处理。
获得最佳滤波效果的唯一方法是使滤波掩模中心距原图像边缘的距离不小于(n-1)/2 个像素。
*平滑滤波器用于模糊处理和减小噪声。
平滑线性空间滤波器的输出是：待处理图像在滤波器掩模邻域内的像素的简单平均值。
优点：减小了图像灰度的“尖锐”变化，故常用于图像降噪。
负面效应：模糊了图像的边缘，因为边缘也是由图像灰度的尖锐变化造成的。
空间均值处理的重要应用是，为了对感兴趣的物体得到一个粗略的描述而模糊一幅图像。
(完整版)数字图像处理题库
[题目]数字图像[参考答案]为了便于用计算机对图像进行处理，通过将二维连续（模拟）图像在空间上离散化，也即采样，并同时将二维连续图像的幅值等间隔地划分成多个等级（层次），也即均匀量化，以此来用二维数字阵列表示其中各个像素的空间位置和每个像素的灰度级数（灰度值）的图像形式称为数字图像。
图像处理[参考答案]是指对图像信息进行加工以满足人的视觉或应用需求的行为。
题目]数字图像处理[参考答案]是指利用计算机技术或其他数字技术，对一图像信息进行某此数学运算及各种加工处理，以改善图像的视觉效果和提高图像实用性的技术。
一、绪论(名词解释，易，3分)[题目]图像[参考答案]是指用各种观测系统以不同形式和手段观测客观世界而获得的、可以直接或间接作用于人的视觉系统而产生的视知觉的实体。
一、绪论(简答题，难，6分)[题目]什么是图像？如何区分数字图像和模拟图像？[参考答案]“图”是物体透射或反射光的分布，是客观存在的。
“像”是人的视觉系统对图在大脑中形成的印象或认识，是人的感觉。
图像是图和像的有机结合，既反映物体的客观存在，又体现人的心理因素；图像是对客观存在的物体的一种相似性的生动模仿或描述，或者说图像是客观对象的一种可视表示，它包含了被描述对象的有关信息。
模拟图像是空间坐标和亮度(或色彩)都连续变化的图像；数字图像是空间坐标和亮度(或色彩)均不连续的、用离散数字(一般是整数)表示的图像。
[题目]简述研究图像恢复的基本思路。
[参考答案]基本思路是，从图像退化的数学或概率模型出发，研究改进图像的外观，从而使恢复以后的图像尽可能地反映原始图像的本来面日，从而获得与景物真实面貌相像的图像。
一、绪论(简答题，易，5分)[题目]简述研究图像变换的基本思路。
[参考答案]基本思路是通过数学方法和图像变换算法对图像的某种变换，以便简化图像进一步处理的过程，或在进一步的图像处理中获得更好的处理效果。
一、绪论(简答题，易，5分)[题目]简述一个你所熟悉的图像处理的应用实例。
数字图像处理试题及答案
数字图像处理试题及答案一、选择题1. 数字图像处理中，用于减少图像噪声的常用方法是什么？A. 锐化B. 滤波C. 边缘增强D. 色彩调整答案：B. 滤波2. 在数字图像处理中，以下哪种变换属于空域变换？A.傅里叶变换B.小波变换C.拉普拉斯变换D.直方图均衡化答案：D. 直方图均衡化3. 对于灰度图像，以下哪种操作可以提高图像的对比度？A. 增加亮度B. 减小对比度C. 增加饱和度D. 应用低通滤波答案：A. 增加亮度4. 在图像分割中，Otsu's方法是基于什么原则来自动确定阈值的？A. 最大类间方差B. 最小类内方差C. 最大熵原则D. 最小误差率答案：A. 最大类间方差5. 下面哪种格式不是用于存储数字图像的常见文件格式？A. JPEGB. PNGC. RAWD. MP3答案：D. MP3二、填空题1. 在数字图像处理中，__________是指图像中像素点的灰度值或者颜色值。
答案：像素2. 使用中值滤波器处理图像可以有效地去除__________噪声。
答案：椒盐3. 在图像处理中，__________是指通过计算像素点之间的差异来突出图像中的特定结构或特征。
答案：边缘检测4. __________变换可以将图像从空间域转换到频率域，便于分析图像的频率成分。
答案：傅里叶5. 直方图是表示图像中__________的分布情况。
答案：像素强度三、简答题1. 简述数字图像处理的基本步骤。
答：数字图像处理的基本步骤通常包括图像获取、预处理（如去噪、增强）、图像分割、特征提取和图像识别等。
2. 说明数字图像滤波的主要作用。
答：数字图像滤波的主要作用包括去除噪声、平滑图像、边缘检测、图像锐化等，以改善图像质量，为后续的图像分析和处理提供更好的图像数据。
3. 描述直方图均衡化的原理及其作用。
答：直方图均衡化是一种提高图像对比度的方法。
它通过调整图像中像素值的分布，使其更加均匀，从而使图像的对比度在整个范围内得到增强。
【数字图像处理】期末复习资料及期末模拟试卷(含答案)doc(DOC)
Digital Image Processing Examination1. Fourier Transform problem.1） F or an image given by the function f(x,y)=(x+y)3 where x,y are continuous varibales; evaluatef(x,y)δ(x-1,y-2) and f(x,y)* δ(x-1,y-2),where δ is the Dorac Delta function.2） F or the optical imaging system shoen below,consisting of an image scaling and two forwardFourier transforms show that the output image is a scale and inverted replica of the original3) three binary images (with value 1 on black areas and value 0 elsewhere) are shown below. Sketch the continuous 2D FT of these images(don’t do this mathematically, try to use instead the convolution theorem and knowledge of FTs of common functions)2. The rate distortion function of a zero memory Gaussian source of arbitary mean and variance σ2 with respect to the mean-square error criterion is⎪⎩⎪⎨⎧≥≤≤=2220log 21)(σσσD D for D D Ra) Plot this functionb) What is D max c) If a distortion of no mor than 75% of the source’s variance is allowed, what is the maximumcompression that can be achieved?3. The PDF of an image is given by Pr(r) as shown below. Find the transform toconvert the image's PDF to Pr(z). Assume continuity, and find the transform in terms of r and z. Explain the transformation.4. A certain inspection application gathers black & white images of parts as they travel along a con-veyor belt. It is necessary to sort the parts into two categories: parts with holes and parts with-out holes. An example of an image that might be taken by the inspection camera is shown at the right. Propose a method to identify and locate the objects of each category in the image so that they can be picked up by a robotic system and placed in different bins. Assume that the imaging system knows where each image pixel is located on the conveyor belt at every point in time.Provide an annotated flow chart of the algorithm you propose.5.In a given application, an averaging mask is applied to input images to reduce noise and then aLaplacian mask is applied to enhance small details. Would mathematics predict that the result should be the same if the order of the operations were reversed? What practical issues would be encountered in computer implementation?Digital Image Processing Examination1. A preprocessing step in an application of microscopy is concerned with the issue ofisolating individual round particles from similar particles that overlap in groups of two or more.Assuming that all particles are of the same size, propose a morphological algorithm that will produce an image that contains only the isolated (non-overlapping) particles that are not in contact with the boundary of the image.2. An image represented by a continuous function f(x, y) is w = 2 cm wide and h = 3 cm high. The imageis to be converted to an array of pixels by a scanner whose response is zero above 80 lines/centimeter in both the horizontal and vertical directions. The discrete image is represented by an array ˆf(n, m) where n and m take on integer values, 0 ~ n ~ N - 1, 0~ m ~ M-1.(a)Determine suitable values for N and M.(b)Assume that ˆf(n, m) = f(na, mb). Determine the values of a and b.(c)Determine constants A, B, C, D, E such that the DFT of fˆ can be expressed as)(00) ,() , (EvmDuniBnCmemnfAvu F+-==∑∑=(d)Find numbers (P1, P2) such that F(u + jP1, v + kP2) = F(u, v) for any integers j, k, u, v.3. The arithmetic decoding process is the reverse of the encoding procedure. Decode the message 0.23355 given the coding model.4. The gradient of a function f (x) is defined as⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡∂∂∂∂=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=∇y f x f G G f y xComputationally, the first derivative is implemented by calculating the difference between adjacent pixels.(a) Is the following a linear operator?2122⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛∂∂+⎪⎭⎫ ⎝⎛∂∂=∇y f x f f (b) State how would you implement the above operator using differences between pixels.(c) A Sobel operator uses two masks, Hx and Hy to process an image. Explain why are two masksneeded and what do they measure?(d)Write down the masks Hx and Hy, and identify them in the followingfigures:5. The three images shown were blurred using square averaging masks of sizes n=23, 25 , and 45, respectively. The vertical bars on the left lower part of (a) and (c) are blurred, but a clear separation exists between them. However, the bars have merged in image (b), in spite of the fact that the mask that produced this image is significantly smaller than the mask that produced image (c). explain this.Digital Image Processing Examination1. An image array f(m, n) of size M1 × N1 is to be convolved with a filter array h(m, n) of size M2 × N2 to produce a new image array g(m, n).1)Write a pseudo code program that describes a method to compute g(m, n) throughthe use of Fourier transforms. The result should be the same size as would beachieved with direct convolution.2)Modify the algorithm so that it does the correlation f ~ h rather than theconvolution.2. You have the job of designing an algorithm that will count the number of objects with holes and the number of objects without holes in images of the kind shown here. Assume that the images are binary with 0 corresponding to black and 1 correspondingto white. The imaging system is of low quality and produces images that are corrupted with salt and pepper noise.The objects do not overlap or touch, but may be close to each other in any direction.They may be of any shape or size. The algorithm should not be confused by the salt and pepper noise, and should not count noise pixels as objects.Write a pseudo-code description of your algorithm. You may also include a block diagram and other information to make it understandable to a programmer. State any assumptions you make, such as: “Objects must contain at least 50 pixels.”least 50 pixels.”3. Suppose that an image has the gray-level probability density functions shown. Here, p 1(z) corresponds to objects and p 2(z) corresponds to the background. Assume that p 1=p 2 and find the optimal threshold between object and back ground pixels.4. The Sobel operator computes the following quantity at each location (x, y) in an image array, A:Gx[j,k]=(A[j+1,k+1]+2A[j+1,k]+A[j+1,k-1])-(A[j-1,k+1]+2A[j-1,k]+A[j-1,k-1]) Gy[j,k]=(A[j-1,k-1]+2A[j,k-1]+A[j+1,k-1])-(A[j-1,k+1]+2A[j,k+1]+A[j+1,k+1]) G[j,k] = |Gx[j,k]| + |Gy[j,k]|The position of A[j, k] is column j and row k of the array.The operation is implemented as the convolution of the image array A with two masks, Mx and My followed by the magnitude operation.1) Write a 3 × 3 array for each mask, Mx and My.2) What mathematical operation on an image array is approximated by the Sobeloperator? Show how the Sobel operator is related to the mathematical operation.5. Answer the following questions about morphological image processing.(a) Shown below are two tables with expressions that relate to binary morphological image processing. Associate each expression in the left table with one from the right table.(b) A well-known morphological algorithm uses the following iteration with a structuring element B.(1) Initialize X[p] = 1 for some pixel A p ∈(2) A B X Y )(⊕=(3) If X Y ≠ then set X = Y and repeat (2)An original set A is shown in (A) and an initial pixel p 2 A is shown in (B). The result after one iteration of the algorithm with structuring element⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=010111010Bis shown in (C). Fill in the result of the next two iterations by marking theappropriate pixels for the set Y in (D) and (E). In frame (F) show the result for Y that would be reached after a large number of iterations.Digital Image Processing Examination1. Consider the edge model depicted below. Sketch the gradient and Laplacian of the signal. It is not needed to compute exact numerical values in your answer. Plot of approximate shapes of the responses will be sufficient.2. The white bars in the test pattern shown are 7pixels wide and 210 pixels high. The separation between bars is 17 pixels. What would this image look like after application of .1) A 3*3 arithmetic mean filter?2) A 7*7 median filter.3) A 9*9 contraharmonic mean filter with Q=13. The video coding system introduced in the class utilizes several major components –inter-frame motion estimation, motion compensated prediction, DCT, Huffman coding,and quantization.(a)When an encoded signal can be used to reconstruct the exact value of theoriginal signal, we say the encoding method is lossless; otherwise, it’s calledlossy. A lossy coding technique introduces distortion to the signal.Which component in the above video coding system is lossy?(b)The motion compensation process in the encoder generates a motion vectorand prediction errors for each image block in the video signal. Suppose duringthe transmission of the encoded video stream, one motion vector is lost (e.g.,due to the network erasure error). What will be the visual effects of suchtransmission errors on the decoded image sequence?4.Consider a black-and-white image consisting of round and rectangular objects, as shown in the image below. Assume the sizes of the objects are fixed and known. We also know that the width and length of the rectangles are larger than the diameter of the circles. None of the rectangles are tilted. In general, the objects may overlap with each other.Design a morphological operation based system to automatically detect all the instances of the rounds objects that overlap with rectangular objects.5. An image A, represented by an N × M array of bytes, has a uniform brightnesshistogram. It is desired transform A into an image B in a way that produces a triangular brightness histogram2550,36240][≤≤=k k MNk h bDescribe a process that will accomplish the transformation. If possible, derive an equation for the transformation function. At a minimum, sketch the transformation function and indicate how you would use it in a program to compute the array B.模拟试卷一1.对将一个像素宽度的8通路转换到4通路提出一种算法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*数字图像处理的主要内容及特点图像获取、图像变换、图像增强、图像恢复、图像压缩、图像分析、图像识别、图像理解。
（1）处理精度高，再现性好。
（2）易于控制处理效果。
（3）处理的多样性。
（4）图像数据量庞大。
（5）图像处理技术综合性强。
*图像增强：通过某种技术有选择地突出对某一具体应用有用的信息，削弱或抑制一些无用的信息。
图像增强不存在通用理论。
图像增强的方法：空间域方法和变换域方法。
*图像反转：S=L-1-r1.与原图像视觉内容相同2.适用于增强嵌入于图像暗色区域的白色或灰色细节。
*对数变换S=C*log（1+r）c为常数，r>=0作用与特点：对数变换将输入中范围较窄的低灰度值映射为输出中较宽范围的灰度值，同时，对输入中范围较宽的高灰度值映射为输出中较窄范围的灰度值。
对数函数的一个重要特征是可压缩像素值变化较大的图像的动态范围；*幂律（伽马）变换s=c*(r+ɛ)ɤ伽马小于1时减小图像对比度，伽马大于1时增大对比度。
*灰度直方图：是数字图像中各灰度级与其出现的频数间的统计关系。
*直方图均衡化：直方图均衡化就是通过变换函数将原图像的直方图修正为均匀的直方图，即使各灰度级具有相同的出现频数，图象看起来更清晰。
直方图均衡化变换函数必须为严格单调递增函数。
直方图均衡化的特点：1.能自动增强图像的对比度2.得到了全局均衡化的直方图，即均匀分布3.但其效果不易控制*直方图规定化（匹配）：用于产生处理后有特殊直方图的图像的方法*空间滤波即直接对图像像素进行处理。
获得最佳滤波效果的唯一方法是使滤波掩模中心距原图像边缘的距离不小于(n-1)/2个像素。
*平滑滤波器用于模糊处理和减小噪声。
平滑线性空间滤波器的输出是：待处理图像在滤波器掩模邻域内的像素的简单平均值。
优点：减小了图像灰度的“尖锐”变化，故常用于图像降噪。
负面效应：模糊了图像的边缘，因为边缘也是由图像灰度的尖锐变化造成的。
空间均值处理的重要应用是，为了对感兴趣的物体得到一个粗略的描述而模糊一幅图像。
*中值滤波器机理：将像素邻域内灰度的中值代替该像素的值；对于处理脉冲噪声非常有效，该种噪声也称为椒盐噪声；*量化：把采样点上对应的亮度连续变化区间转换为单个特定数码的过程，称之为量化，即采样点亮度的离散化。
*灰度图像：指每个像素的信息由一个量化的灰度级来描述的图像，它只有亮度信息，没有颜色信息。
*图像锐化滤波的几种方法。
答：（1）直接以梯度值代替；（2）辅以门限判断；（3）给边缘规定一个特定的灰度级；（4）给背景规定灰度级；（5）根据梯度二值化图像。
*伪彩色增强和假彩色增强有何异同点。
答：伪彩色增强是对一幅灰度图像经过三种变换得到三幅图像，进行彩色合成得到一幅彩色图像；假彩色增强则是对一幅彩色图像进行处理得到与原图象不同的彩色图像；主要差异在于处理对象不同。
相同点是利用人眼对彩色的分辨能力高于灰度分辨能力的特点，将目标用人眼敏感的颜色表示。
*图像编码基本原理是什么？数字图像的冗余表现有哪几种表现形式？答：虽然表示图像需要大量的数据，但图像数据是高度相关的，或者说存在冗余（Redundancy）信息，去掉这些冗余信息后可以有效压缩图像，同时又不会损害图像的有效信息。
数字图像的冗余主要表现为以下几种形式：空间冗余、时间冗余、视觉冗余、信息熵冗余、结构冗余和知识冗余。
*什么是中值滤波，有何特点？答：中值滤波是指将当前像元的窗口（或领域）中所有像元灰度由小到大进行排序，中间值作为当前像元的输出值。
特点：它是一种非线性的图像平滑法，它对脉冲干扰级椒盐噪声的抑制效果好，在抑制随机噪声的同时能有效保护边缘少受模糊。
*图像增强的目的是什么？答：对图像进行加工，使其结果比原始图像更适用于特定应用。
“特定”一词表明图像增强技术是面向问题的。
*图像锐化与图像平滑有何区别与联系？答：区别：图像锐化是用于增强边缘，导致高频分量增强，会使图像清晰；图像平滑用于消除图像噪声，但是也容易引起边缘的模糊。
联系：都属于图像增强，改善图像效果。
*图像复原和图像增强的主要区别是：图像增强主要是一个主观过程，而图像复原主要是一个客观过程；图像增强不考虑图像是如何退化的,而图像复原需知道图像退化的机制和过程等先验知识*图像增强时，平滑和锐化有哪些实现方法？平滑的实现方法：邻域平均法，中值滤波，多图像平均法，频域低通滤波法。
锐化的实现方法：微分法，高通滤波法。
*对于椒盐噪声，为什么中值滤波效果比均值滤波效果好？椒盐噪声是复制近似相等但随机分布在不同的位置上，图像中又干净点也有污染点。
中值滤波是选择适当的点来代替污染点的值，所以处理效果好。
因为噪声的均值不为0，所以均值滤波不能很好地去除噪声。
*什么是区域？什么是图像分割？区域可以认为是图像中具有相互连通、一致属性的像素集合。
图像分割时把图像分成互不重叠的区域并提取出感兴趣目标的技术。
*图像中微分算子的特点1.一阶微分产生较粗的边缘，二阶微分产生的边缘则较细；2.对于孤立的噪声点，在该点及其周围点上，二阶微分比一阶微分的响应要强很多；3.二阶微分有一个过渡，即从正回到负，在图像中，表现为双线。
*二维图像函数f(x,y)的拉普拉斯变换定义为：锐化图像= 原图像+ 拉普拉斯图像*对于数字图像处理而言，离散傅里叶变换和其反变换必定存在。
用(-1)x+y乘以f(x,y)，可以将F(u,v)原点变换到频率坐标的(M/2,N/2)处。
在决定形状特点时，相位信息非常重要。
*理想滤波器的在频域的剖面图类似于盒滤波器(矩形窗口)，因此相应的空间滤波具有sinc函数的形状。
sinc函数的中心波瓣(主瓣)是引起模糊的主因，而外侧较小的波瓣(旁瓣)是造成振铃的主要原因。
*巴特沃斯低通滤波器（BLPF）1阶的巴特沃斯滤波器没有振铃；2阶的滤波器振铃通常很微小；20阶的巴特沃斯滤波器就非常类似于理想低通滤波器了。
*高斯低通滤波器（GLPF）高斯低通滤波器没有振铃在需要严格控制低频和高频之间截止频率过渡的情况下，巴特沃斯滤波器是个更合适的选择，但其代价是可能产生振铃现象。
*图像变换：将定义在图像空间的原图像，以某种形式转换到另外一些空间，并利用这些空间的特有性质方便进行一定的加工。
离散余弦变换主要用于图像的压缩，压缩方法是给高频系数大间隔量化，低频部分小间隔量化。
*图像复原技术的主要目的是以预先确定的目标来改善图像，尽可能的减少或消除图像质量的下降，恢复被退化图像的本来面目。
图像退化的部分原因：1.光学成像器件的相差;2.成像衍射;3.成像过程的非线性系统噪声。
*图像退化/复原模型图像复原处理的关键是建立退化模型，原图像f(x,y)是通过一个系统H 及加入一来加性噪声n(x,y)而退化成一幅图像g(x ,y)g(x,y)=H[f(x,y)]+n(x,y)*谐波均值滤波器对于盐粒噪声效果较好，但不适用于胡椒噪声。
它善于处理高斯噪声那样的其他噪声。
*逆谐波均值滤波器当值为正时，可消除胡椒噪声；当值为负时，可消除盐粒噪声；当值为0时，其简化为算术均值滤波器。
*中值滤波器对于某些类型的随机噪声，中值滤波器可提供良好的去噪能力，且比同尺寸的线性平滑滤波器引起的模糊更少在存在单极和双极脉冲噪声的情况下，中值滤波器尤其有效。
*简述基于边缘检测的霍夫变换的原理。
把直线上点的坐标变换到过点的直线的系数域，通过利用共线和直线相交的关系，使直线的提取问题转化为计数问题。
*数字图像的定义，什么是数字图象处理？数字图像是将一幅画面在空间上分割成离散的点（或像元），各点（或像元）的灰度值经量化用离散的整数来表示，形成计算机能处理的形式。
数字图像处理，就是利用计算机技术或其他数字技术，对图像信息进行某些数学运算和各种加工处理，以改善图像的视觉效果和提高图像实用性的技术。
*图像分割就是指把图像分成互不重叠的区域并提取出感兴趣目标的技术和过程。
*在计算数字梯度的实践中，Prewitt算子和Sobel算子是最常用的。
*高斯拉普拉斯(LoG)*阈值分割方法总结优点：简单、高效。
局限性：对于目标和背景灰度级有明显差别的图像分割效果较好。
对于目标和背景灰度一致性或均匀性较差的图像分割效果不好。
只能将图像分割为两个区域，对于含有多个目标的图像分割几乎难以奏效。
*对于彩色图像，通常用以区别颜色的特性是色调、饱和度、亮度。
*一个基本的数字图像处理系统由图像输入、图像存储、图像输出、图像通信、图像处理和分析5个模块组成。
*低通滤波法是使高频成分受到抑制而让低频成分顺利通过，从而实现图像平滑。
*多年来建立了许多纹理分析法，这些方法大体可分为统计分析法和结构分析法两大类。
*图像压缩系统是有编码器和解码器两个截然不同的结构块组成的。
*图像数字化过程包括三个步骤：采样、量化和扫描*数据压缩技术应用了数据固有的冗余性和不相干性，将一个大的数据文件转换成较小的文件。
*基本的形态学运算是腐蚀和膨胀。
先腐蚀后膨胀的过程为开运算，先膨胀后腐蚀的过程为闭运算。
*灰度分辨率是指在灰度级别中可分辨的最小变化。
空间分辨率是图像中可分辨的最小细节。
*因为图像分割的结果图像为二值图像，所以通常又称图像分割为图像的（二值化处理）。
*(腐蚀)是一种消除连通域的边界点，使边界向内收缩的处理。
*(膨胀)是将与目标区域的背景点合并到该目标物中，使目标物边界向外部扩张的处理。
*对于(椒盐)噪声，中值滤波效果比均值滤波效果好。
*常用的彩色增强方法有真彩色增强技术、假彩色增强技术和伪彩色增强三种。
*常用的灰度内插法有最近邻元法、双线性内插法和（双）三次内插法。
*假彩色增强和伪彩色增强的区别是什么？假彩色增强是将一幅彩色图像映射到另一幅彩色图像，从而达到增强彩色对比，使某些图像达到更加醒目的目的。
伪彩色增强是把一幅黑白域不同灰度级映射为一幅彩色图像的技术手段。
*图像编码基本原理是什么？数字图像的冗余表现有哪几种表现形式？虽然表示图像需要大量的数据，但图像数据是高度相关的，或者说存在冗余（Redundancy）信息，去掉这些冗余信息后可以有效压缩图像，同时又不会损害图像的有效信息。
数字图像的冗余主要表现为以下几种形式：空间冗余、时间冗余、视觉冗余、信息熵冗余、结构冗余和知识冗余。
2007级数字图像处理期末考试试题一、单项选择题（每小题1分，共10分）( d 1.一幅灰度级均匀分布的图象，其灰度范围在[0，255]，则该图象的信息量为：a. 0b.255c.6d.8( b 2.图象与灰度直方图间的对应关系是：a.一一对应b.多对一c.一对多d.都不对( d 3.下列算法中属于局部处理的是：a.灰度线性变换b.二值化c.傅立叶变换d.中值滤波( b 4.下列算法中属于点处理的是：a.梯度锐化b.二值化c.傅立叶变换d.中值滤波( d 5.一曲线的方向链码为12345，则曲线的长度为a.5b.4c.5.83d.6.24( c 6. 下列算法中属于图象平滑处理的是：a.梯度锐化b.直方图均衡c. 中值滤波placian增强( b 7.下列图象边缘检测算子中抗噪性能最好的是：a.梯度算子b.Prewitt算子c.Roberts算子d. Laplacian算子( c 8.采用模板［-1 1］主要检测____方向的边缘。
