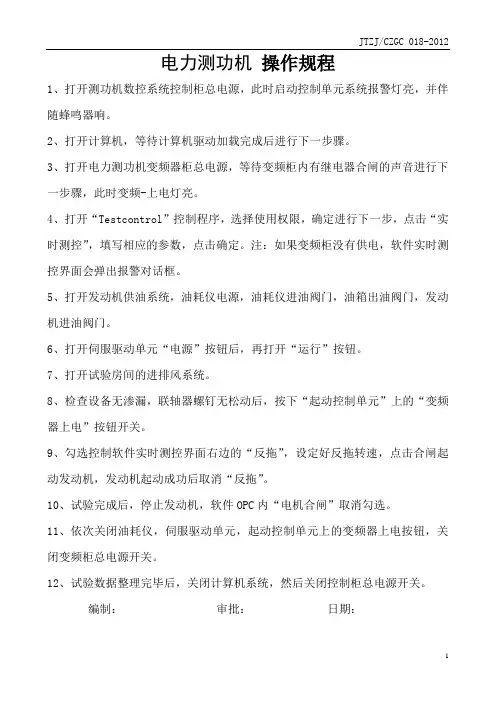

电力测功机使用说明

测功机方案设计型号及全参数

标准系统型号定义表 WH-公司名称；5、6、8、9-产品系列；1-单相；2-直流；3-三相；A-立式（常规）B-卧式（特定）F-非标；D-电力；NJ-耐久；QD-强电柜。电机定子测试系统（常规）WH-80A （非标）WH-80F （不含转向）WH-80B 电机出厂测试系统（常规单相）WH-91A （常规直流）WH-92A （常规三相）WH-93A （非标）WH-90F （单相、不含堵转）WH-91B （直流、不含堵转）WH-92B （三相、不含堵转）WH-93B 电机性能测试系统（立式、单相）WH-10A （立式、直流）WH-20A （立式、三相）WH-30A （立式、直流、单相）WH-21A （立式、直流、三相）WH-23A （卧式、直流）WH-20B （卧式、单相）WH-10B （卧式、三相）WH-30B （卧式、直流、单相）WH-21B （卧式、直流、三相）WH-23B （卧式、非标）WH-23F型号根据电参数配置定义水泵综合测试系统（单相）WH-51A （直流）WH-52A （三相）WH-53A （非标）WH-50F 电器安规综合测试系统（四合一、液晶屏）WH-40B （六合一、液晶屏）WH-60B （四合一、微机型）WH-40A （六合一、微机型）WH-60A （非标）WH-60F

发电机负载系统(单相) WH-106（6KW）WH-110(10KW) 型号根据容量定义(直流) WH-206（6KW）WH-210(10KW) 型号根据容量定义(三相) WH-306（6KW） WH-310(10KW) 型号根据容量定义电机性能测试系统（电力测功机、单相）WH-10D （电力测功机、直流）WH-20D （电力测功机、三相）WH-30D （电力测功机、直流、单相）WH-21D （电力测功机、直流、三相）WH-23D （电力测功机、非标）WH-DF 新型系统柜（配WH6100、WH5100）WH-11(带电脑）1.6m WH-12(不带电脑）1.2m 电气强电柜QD-100(100A) QD-200(200A) 型号根据容量定义文案．标准电器耐久性能测试系统WH-NJ-8（8路）型号老化路数定义电感整流器测试系统WH-(容量)X 5W以上的：威衡电机专用测试软件V1.0 5W以下：威衡电机性能测试软件V1. 连续运行功外形尺中心重风冷连 mr/miN.高mK运行功ZC0.050.0016-0.0-30000 0.98 50 330-180-15010018 30

Y系列水力测功机说明书 english

Y Series Hydraulic dynamometer Manual Shanghai LINYAO Power Test Equipment Co., Ltd. 2011-10

Foreword Y series hydraulic dynamometers are used electric drain valve control. That is, by changing the valve opening to change the size of the absorbed power. Braking power range from 20KW to 5900KW, full range of domestic and foreign users according to their range of engine power to choose the right model to buy. The product is mainly used to detect a variety of diesel, gasoline, motor and other power machine of effective power. Is a power machine characteristics test, test the efficiency of transmission machinery essential test equipment. The basic product is a one-way test, user test for both two-way ordering, please request, our company has given special customization. Technical Specifications 1. Features ◆Small size, easy to install; ◆Simple structure, convenient operation and maintenance; ◆braking torque; ◆high accuracy; ◆stable and reliable; ◆magnetic-electric speed sensor for high accuracy measurement of the instantaneous speed; ◆electric control valve fast load control; Performance Measurement Project types range sensor accuracy Remarks Speed ZSB magnetoelectric speed sensor 300-7500r/min ± 1r/min than 7500r/min When the wheel speed and control of the separate components

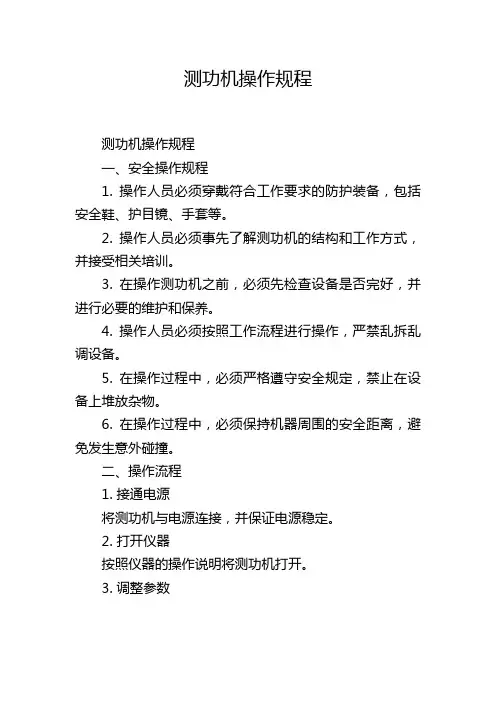

底盘测功机操作规程(标准版)

The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理）单位：___________________ 姓名：___________________ 日期：___________________ 底盘测功机操作规程(标准版)

操作规程 | DOCUMENT TEMPLAT YK-AQ-0390底盘测功机操作规程(标准版) 导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1．应严格按照说明书进行各项操作 2．不允许轴载大雨lOt的车辆进行检测或通过。 3．车辆上台前，底盘下部应清洗干净，轮胎气压应达到规定值，将粘、嵌在轮胎上的泥沙和石块清除干净。 4．为保证测试精度，仪器箱必须预热30分钟以上。 5．当汽车为前轮驱动时，应使汽车处于直线行使状态。 6．当用高速(80~lOOkm／h)进行检测时，应特别注意安全操作，高速检测时间应<2min/次。 7.测试时，一定要用挡块（三角铁）抵住汽车前轮（既不压滚筒的车轮）或用牵引绳拉住。测试中，汽车的前、后均严禁站人或通行。 8.在测试中，严禁将举升器升起。严禁被测车轮接触到举升板。 9.测功完毕后，退出测功状态。 10.测功结束后，应切断总电源。 XX设计有限公司 Your Name Design Co., Ltd. 第1页

磁粉测功机使用说明

电机综合性能测试系统使用说明书

EM-Ⅱ电机综合性能测试台说明书目录 1.用途及分类 2.正常工作条件 3.结构概述 4.使用说明 5.注意事项 6.供货成套性 7.电器原理图(附录) 一、用途及分类 1.1用途：电机综合性能测试台主要用来测试电机输入功率、输入电压、输入电流、功率因数；输出功率、输出力矩、转速，低压启动、负载启动、电机效率。 1.2型号意义： X K E M XK表示先科仪器 EM表示电机型式试验 1.3 分类 XKEM—2 额定转矩2N.m，最大转速6000r/min，可测2极电机500W，4极电机300 W XKEM—5 额定转矩5N.m，最大转速6000r/min，可测2极电机1.5KW，4极电机800 W XKEM—20 额定转矩20N.m，最大转速6000r/min，可测2极电机6KW,4极电机3000 W XKEM—50 额定转矩50N.m，最大转速6000r/min，可测2极电机15KW,4极电机7.5KW XKEM—100 额定转矩100N.m，最大转速6000r/min，可测2极电机28KW,4极电机13K W。

XKEM-200额定转矩200N.m，最大转速6000r/min，可测2极电机40KW,4极电机20K W。实际配置根据用户需要而订。二、正常工作条件 2.1 温度（环境温度）0～40oC 2.2 相对湿度：30%—90% 2.3 电源：频率为（50±2）HZ的单三相交流电源（测试专用电源除外）单相时AC（220V±10%）三相时AC（380±10%） 2.4 冷却水水温不能超过50oC 三、结构概述 3.1 本机由负载、连轴器、传感器、安装底座、升降机构、测试柜、输入功率测量仪、专用负载调节器、温升测量仪（用户可选择带电温升测量仪或低电阻测试仪或热电偶） 3.2 负载：一般由磁粉制动器构成。磁粉制动器具有定子和转力两个相对运动部件的旋转机械。定子和转力都由磁性导磁材料制成。定子和转子间的工作间隙充满磁性导磁磁粉。当定子上的激磁线圈通入激磁电流时，磁粉聚集而形成磁粉链。由粉末间的磁性结合和粉末与两运动件的摩擦力来传递力矩。激磁电流增大，所传递的转矩也随之增大，当激磁电流增至一定值时，导磁材料发生磁饱和，所传递的转矩也呈饱和状态。当中断激磁电流时，磁粉失去束缚，处于松散状态。因此基本上不传递力矩。磁粉制动器在测试之前，一定要先通水。测试后，待温度降低才

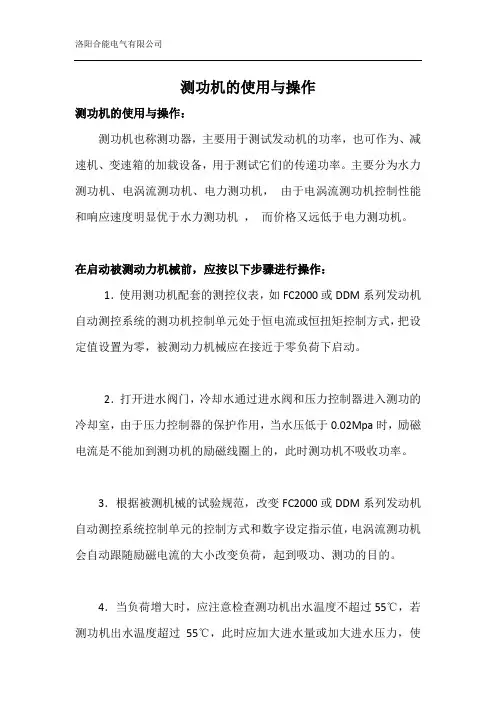

测功机

测功机测功机也称测功器，主要用于测试发动机的功率，也可作为齿轮箱、减速机、变速箱的加载设备，用于测试它们的传递功率。主要分为水力测功机、电涡流测功机、电力测功机。电力测功机利用电机测量各种动力机械轴上输出的转矩，并结合转速以确定功率的设备。因为被测量的动力机械可能有不同转速，所以用作电力测功机的电机必须是可以平滑调速的电机。目前用得较多的是直流测功机、交流测功机和涡流测功机。根据测功机使用电流的不同，将测功机分类为：直流测功机交流测功机涡流直流测功机由直流电机、测力计和测速发电机组合而成。直流电机的定子由独立的轴承座支承，它可以在某一角度范围内自由摆动。机壳上带有测力臂，它与测力计配合，可以检测定子所受到的转矩。根据直流电机原理，电机的电磁转矩同时施加于定子和转子。定子所受到的转矩与转子所受到的转矩大小相等，方向相反，所以转轴上的转矩可以由定子上量测。运行中轴承、电刷和风致摩擦等引起的机械转矩，会使定子和转子所受的转矩不完全相等，这给测量所带来的误差需要加以考虑。直流测功机可作为直流发电机运行，作为被测动力机械的负载，以测量被测机械的轴上输出转矩；也可以作直流发电机运行，拖动其他机械，以测量其轴上输入转矩。转矩与测速发电机测得的转速之积即轴功率。这就是测功机一名的由来。交流测功机通常由一台三相交流换向器电动机和测力计、测速发电机组合而成。它的测功原理与直流测功机相同。涡流测功机利用涡流产生制动转矩来测量机械转矩的装置。它由电磁滑差离合器（见电磁调速异步电动机）、测力计和测速发电机组成。被测动力机械与电磁滑差离合器的输入轴连接，带动电枢旋转，磁极则被安装其上的测力臂掣住,只能在一定范围内摆动一角度,配合测力计就可以由此摆动角直接读出电枢与磁极间作用的电磁转矩。略去风摩损耗等测量误差时，此电磁转矩就等于被测动力机械的输出转矩。涡流测功机只能产生制动转矩，不能作为电动机运行。一般用于测量转速上升而转矩下降，或转矩变化而转速基本不变的动力机械。测功机特点： A、结构简单，容易安装，使用维护方便和经久耐用。 B、尺寸小，重量轻，风阻力矩小。 C、采用盘式转子、转动惯量小，动态响应时间短。 D、采用了背部间接水冷泠却方式，进行了特殊处理，可减少锈蚀。 E、励磁绕组进行了优化设计，易于统一匹配控制系统。 F、完全可实现自动化。远距控制性能稳定。 G、由它可组成高准确度的试验台或一般的试验台，通用化强。 H、测试精度和控制精度高。工作原理和功率计算 1、电涡流测功机工作原理

电力测功机的优势

电力测功机的优势电力测功机接纳交换变频回馈加载，加载能量议决交换负载发电机回馈电网。扭矩、转速议决扭矩传感器直接测量；电量综合测量仪表检测电流、电压、频率、功率因数等。谋略机自动检测、表现并完成数据处理惩罚、报表及种种曲线。由一台交换电机，NJ 型转矩转速传感器、底座及与动力呆板连接的法兰，可四象限运行的ACS800系列交换变频调速体系和交换电力测功机测控仪组成。水力、电涡流测功机的基源头根本理是将原动机孕育产生的呆板能转化为热能由水冷却后把热量带走，原动机发出的能量不能采取，转换进程中亦需淹灭能量。而普莱德电力测功机却可以把原动机孕育产生的呆板能转换为电能回馈到内部电网，供其他配置利用。节能优势： 1、节能水力、电涡流测功机的基本原理是将原动机产生的机械能转化为热能由水冷却后把热量带走，原动机发出的能量不能回收，转换过程中亦需耗费能量。而电力测功机却可以把原动机产生的机械能转换为电能回馈到内部电网，供其他设备使用。 2、双向加载及拖动特性水力测功机只能在一个方向加载，同时转速低于一定值时加载性能变差；不能作为反拖设备，在需要做发动机机械效率试验时需要另外配置拖动设备。电涡流测功机可以双向加载，但在低速时加载性能比水力测功机还差，不能作为反拖设备，电力测功机在需要做发动机机械效率试验时需要另外配置拖动设备。电力测功机却可以方便的实现双向加载，同时在转速到0r/min时依然可以提供足够的加载能力；其加载特性为零转速至额定转速为恒扭矩特性，额定转速至最高转速为恒功率特性，完全符合动力机械的负载特性；而且，电力测功机可以作为动力机械倒拖原动机，可以作为机械效率试验的动力和发动机启动动力使用。 3、瞬态加载特性水力测功机的加载反应时间基本上在秒级，合能电气电力测功机的加载反应主时间为ms级，这主要取决与变频器的阶跃响应和系统的惯性；就ACS800本身而言，控制信号的阶跃响应时间小于5ms 。 4、反拖特性水力测功机和电涡流测功机本身只消耗原动机能量，不能提供驱动动力，因此不能作为反拖设备。电力测功机可以方便的转换成电机拖动模式，从电网吸收能量，作为动力机械倒拖原动机。 5、可靠性 DL系列交流电力测功机的主机由国内著名品牌配套，转矩转速传感器由四川诚邦测控技术有限公司或HBM公司制造，交流变频调速器由ABB公司配套。负载电机、转矩转速传感器、变频器均经国家权威部门严格检测，完全符合相关的行业标准。 6、可维护性由于采用了完全符合行业标准/国家标准的配套件，用户在维护时不必依赖制造商，完全可以自行进行日常的维护保养，甚至在需要更换主机和传感器时亦可独立完成，降低维护
