测功机工作原理精编版

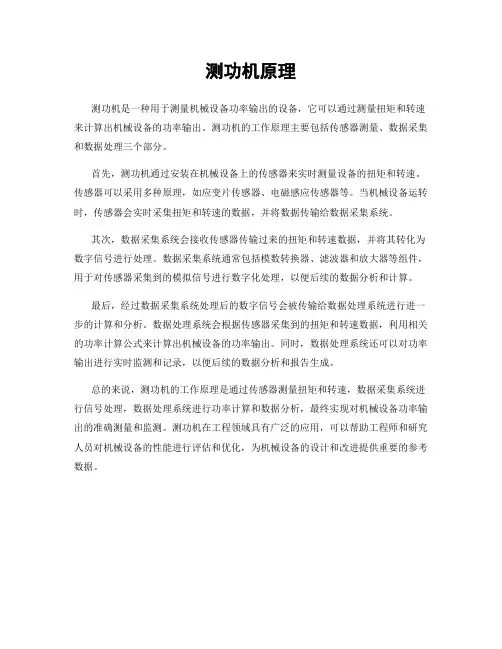

测功机原理
测功机原理
测功机是一种用于测量机械设备功率输出的设备，它可以通过测量扭矩和转速来计算出机械设备的功率输出。
测功机的工作原理主要包括传感器测量、数据采集和数据处理三个部分。
首先，测功机通过安装在机械设备上的传感器来实时测量设备的扭矩和转速。
传感器可以采用多种原理，如应变片传感器、电磁感应传感器等。
当机械设备运转时，传感器会实时采集扭矩和转速的数据，并将数据传输给数据采集系统。
其次，数据采集系统会接收传感器传输过来的扭矩和转速数据，并将其转化为数字信号进行处理。
数据采集系统通常包括模数转换器、滤波器和放大器等组件，用于对传感器采集到的模拟信号进行数字化处理，以便后续的数据分析和计算。
最后，经过数据采集系统处理后的数字信号会被传输给数据处理系统进行进一步的计算和分析。
数据处理系统会根据传感器采集到的扭矩和转速数据，利用相关的功率计算公式来计算出机械设备的功率输出。
同时，数据处理系统还可以对功率输出进行实时监测和记录，以便后续的数据分析和报告生成。
总的来说，测功机的工作原理是通过传感器测量扭矩和转速，数据采集系统进行信号处理，数据处理系统进行功率计算和数据分析，最终实现对机械设备功率输出的准确测量和监测。
测功机在工程领域具有广泛的应用，可以帮助工程师和研究人员对机械设备的性能进行评估和优化，为机械设备的设计和改进提供重要的参考数据。
测功机工作原理
测功机工作原理
测功机是一种用于测量发动机输出功率的设备。
它的工作原理基于负载和测量两个主要部分。
负载部分是由电阻器构成的负载电路。
这个电阻器充当负载，模拟真实工作条件下的负荷。
在负载部分，通过调节电阻的大小可以模拟不同负载情况，以便对发动机在不同工况下的工作性能进行测试。
测量部分通过传感器将发动机输出的功率信号转换成电信号。
传感器可以是转速传感器、扭矩传感器等，它们能够测量转速、扭矩等参数。
这些传感器将测量到的参数转化为电信号，并传给测功机的测量部分。
在测量部分，测功机会将测量到的电信号进行信号处理和计算。
通过对电信号进行滤波、放大、数字化等处理，得出发动机的功率输出。
通过与负载部分联动，测功机能够在不同工况下实时监测发动机的输出功率，包括最大功率、持续功率、短时爆发功率等指标。
通过不断调整负载电路，并实时监测发动机输出功率的变化，测功机可以绘制出发动机的功率曲线图。
这个曲线图反映了发动机在不同转速和负荷下的工作状态，对于评估发动机性能和调整发动机参数非常重要。
综上所述，测功机通过负载和测量两个主要部分，实现对发动机输出功率的测量和评估。
它的工作原理是通过模拟负载和测
量传感器，结合信号处理和计算，获得发动机在不同工况下的功率输出情况。

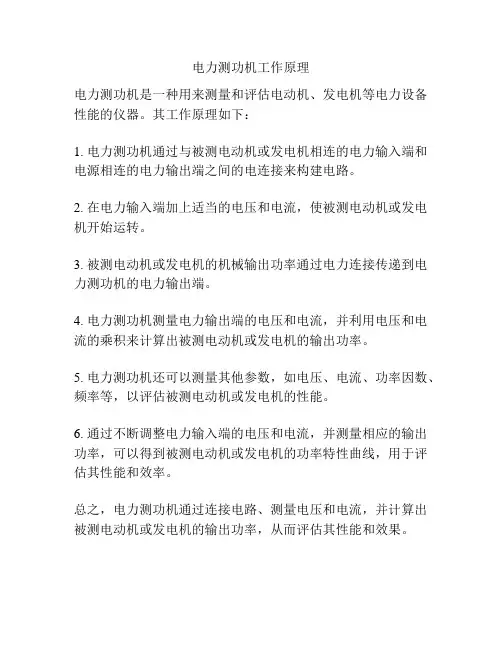

电力测功机工作原理
电力测功机工作原理
电力测功机是一种用来测量和评估电动机、发电机等电力设备性能的仪器。
其工作原理如下：
1. 电力测功机通过与被测电动机或发电机相连的电力输入端和电源相连的电力输出端之间的电连接来构建电路。
2. 在电力输入端加上适当的电压和电流，使被测电动机或发电机开始运转。
3. 被测电动机或发电机的机械输出功率通过电力连接传递到电力测功机的电力输出端。
4. 电力测功机测量电力输出端的电压和电流，并利用电压和电流的乘积来计算出被测电动机或发电机的输出功率。
5. 电力测功机还可以测量其他参数，如电压、电流、功率因数、频率等，以评估被测电动机或发电机的性能。
6. 通过不断调整电力输入端的电压和电流，并测量相应的输出功率，可以得到被测电动机或发电机的功率特性曲线，用于评估其性能和效率。
总之，电力测功机通过连接电路、测量电压和电流，并计算出被测电动机或发电机的输出功率，从而评估其性能和效果。
电机测功机
电机测功机电机测功机是一种用于测量电机性能的设备，也被称为电机测试台或电动机测量设备。
它是电机研究和开发过程中必不可少的工具，用于评估电机的功率、效率、扭矩和速度等特性。
本文将介绍电机测功机的原理、应用和优势。
一、电机测功机的原理电机测功机的工作原理基于电机转矩-转速特性曲线。
它通过对电机施加负载并测量转速和负载扭矩的变化来确定电机的性能。
电机测功机通常由一个电动机和一个测力仪或负载装置组成。
电动机作为被测试电机的负载，通过施加电动机所需的扭矩，来模拟实际工作中的应用场景。
测力仪或负载装置则用于测量负载扭矩和转速。
二、电机测功机的应用1. 功率评估：电机测功机可以用于评估电机的输出功率。
在测试过程中，通过测量电机的转速和负载扭矩，可以计算出电机的输出功率，从而确定电机的性能和效率。
2. 效率测试：电机测功机能够通过对电机施加不同负载来评估其效率。
通过测量转速和负载扭矩的变化，可以计算出电机在不同负载下的效率曲线。
这有助于改进电机设计和优化电机控制系统。
3. 扭矩测量：电机测功机可以用于准确测量电机的扭矩输出。
通过施加不同负载并测量负载扭矩的变化，可以得到电机的扭矩-转速特性曲线。
这对于了解电机在不同工作条件下的性能非常重要。
4. 速度调节：电机测功机可以模拟不同工作条件下的转速变化，从而对电机的速度调节性能进行评估。
通过施加不同负载并测量转速的变化，可以确定电机的速度调节能力和响应特性。
三、电机测功机的优势1. 精确度高：电机测功机采用先进的传感器和测量技术，能够提供高精度的测量结果。
这对于评估电机性能和进行精确控制非常重要。
2. 可重复性好：电机测功机能够提供稳定和可重复的测试结果。
这有助于在不同条件下对电机进行准确的比较和评估。
3. 多功能性：电机测功机可以用于测试不同类型和规格的电机，包括直流电机、交流电机和步进电机等。
它还可以评估电机在不同工况下的性能表现。
4. 高效率：电机测功机能够快速进行测试，并提供实时的测量结果。
测功机结构和原理(2009.10)
电缆与电缆连接
• 主机与控制部分是通过电缆连接的。 • 控制系统的电源为220V、50H（60HZ）， • 电源波形应无严重失真。否则会引起调节稳定 或控制精度下降。 • 电源引线参考值：
电涡流测功机的冷却
1.冷却原理 主机把吸收的功率转换成热量，靠冷却水流动把热量带走，以保证产品 的正常运行。冷却水量不足，水温升高。当水温超过70℃后，会加速涡 流环的腐蚀和积垢，影响热交换效率，严重时会损坏测功机。建议采用 带有热交换器的循环冷却系统，以便使用经过处理的冷却水。并应在进 水口加过滤网。测功机上装有温度监测报警开关，以保证水温不致过高。 2. 对冷却水水质的要求 冷却水的水质对热交换率影响较大。水质差很容易产生积垢，造成冷却 水温度升高。因此，应使用洁净的冷却水。水中不应含有酸、碱等有害 物质，悬浮物含量应控制在5mg/L以下，含盐量不应超过600mg/L。经 验证明，使用硬度较低的自来水，一般不会产生严重的结垢现象。根据 我国对冷却水水质的要求，推荐的清洁冷却水应包含的理化指标如
扭矩（N.m）
功率（KW）
测功机的选用
除了测功机的扭矩曲线能包容原动机的曲线外， 还应考虑以下几点： • 测功机提供的负载能方便地进行调节，并 能 在自动调节中有最好的过渡品质和静态正确度。 • 测功机控制系统能按试验规范要求进行控制 （如恒转、恒扭、、转速比例、转速平方等）。 • 测功机加负荷和卸负荷的速度与试验规范相适 应，能迅速准确的与输入指令同步。 • 当要求数据进行自动收集（记录、处理）时， 负荷和测量系统应该有电讯号输出，这样测功 机便于控制和自动化。 • 另外，还应考虑寿命、可靠性、周期和费用等 因素。
5
L
电涡流测功机的安装
1. 主机必须安装在单独的混凝土基础上或铸铁平板 上。混凝土应为高质量的水泥（425或525号）。 基础尺寸由主机底座的大小决定。基础四周应设 隔振沟。 2. 用0.02/1000水平仪测量，气泡不应超过3个 小格（在相互垂直的两个方向测量）（发动机和 测功机安装在共同的平板上时不需要测量）。安 装时应考虑到和被测试原动机的对接。根据给出 的安装尺寸进行安装，还要考虑冷却水的进出， 进水管径应不小于主机入口管径，排水管应有适 当的坡度，使底座的积水能自动排出。安装时一 定要固紧。

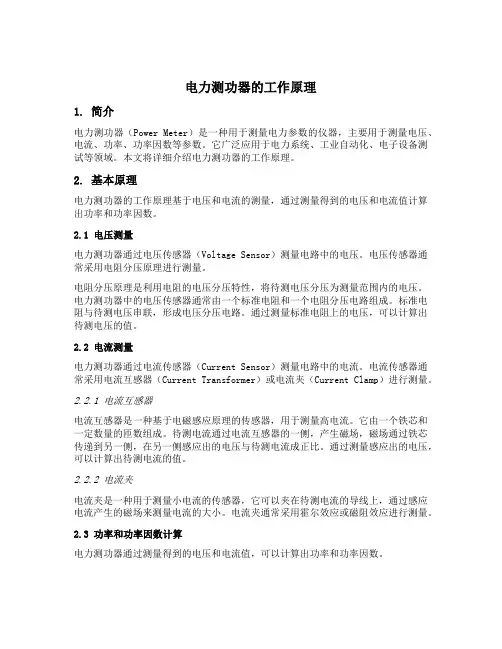

电力测功器的工作原理
电力测功器的工作原理1. 简介电力测功器（Power Meter）是一种用于测量电力参数的仪器，主要用于测量电压、电流、功率、功率因数等参数。
它广泛应用于电力系统、工业自动化、电子设备测试等领域。
本文将详细介绍电力测功器的工作原理。
2. 基本原理电力测功器的工作原理基于电压和电流的测量，通过测量得到的电压和电流值计算出功率和功率因数。
2.1 电压测量电力测功器通过电压传感器（Voltage Sensor）测量电路中的电压。
电压传感器通常采用电阻分压原理进行测量。
电阻分压原理是利用电阻的电压分压特性，将待测电压分压为测量范围内的电压。
电力测功器中的电压传感器通常由一个标准电阻和一个电阻分压电路组成。
标准电阻与待测电压串联，形成电压分压电路。
通过测量标准电阻上的电压，可以计算出待测电压的值。
2.2 电流测量电力测功器通过电流传感器（Current Sensor）测量电路中的电流。
电流传感器通常采用电流互感器（Current Transformer）或电流夹（Current Clamp）进行测量。
2.2.1 电流互感器电流互感器是一种基于电磁感应原理的传感器，用于测量高电流。
它由一个铁芯和一定数量的匝数组成。
待测电流通过电流互感器的一侧，产生磁场，磁场通过铁芯传递到另一侧，在另一侧感应出的电压与待测电流成正比。
通过测量感应出的电压，可以计算出待测电流的值。
2.2.2 电流夹电流夹是一种用于测量小电流的传感器，它可以夹在待测电流的导线上，通过感应电流产生的磁场来测量电流的大小。
电流夹通常采用霍尔效应或磁阻效应进行测量。
2.3 功率和功率因数计算电力测功器通过测量得到的电压和电流值，可以计算出功率和功率因数。
2.3.1 功率计算功率是电压和电流的乘积，可以通过以下公式计算：功率 = 电压× 电流根据测量得到的电压和电流值，可以直接计算出功率的值。
2.3.2 功率因数计算功率因数是有功功率与视在功率之比，可以通过以下公式计算：功率因数 = 有功功率 / 视在功率有功功率可以通过功率计算得到，视在功率可以通过以下公式计算：视在功率 = 电压× 电流根据测量得到的电压和电流值，可以计算出有功功率和视在功率的值，进而计算出功率因数的值。
磁粉测功机工作原理
磁粉测功机工作原理
磁粉测功机是一种常见的金属材料疲劳试验设备，它可以通过磁检测技术来测量金属材料的疲劳性能。
其工作原理主要涉及以下几个方面：
1. 磁性感应原理：当金属材料处于磁场中时，磁粉会沉积在材料表面的裂纹或缺陷处，形成磁性标记。
通过观察磁性标记的数量和大小，可以判断材料的疲劳性能。
2. 磁粉喷涂原理：在进行疲劳试验前，需要将磁粉均匀地喷涂在金属材料表面。
这样，当材料在试验过程中发生裂纹或缺陷时，磁粉就会沉积在这些区域，方便进行疲劳性能的检测。
3. 磁场产生原理：磁粉测功机通过电磁铁来产生磁场，将金属样品置于磁场中进行疲劳试验。
在试验过程中，随着样品的变形和疲劳损伤，磁性标记也会随之变化。
总之，磁粉测功机利用磁性感应原理和磁粉喷涂技术，通过检测金属材料表面的磁性标记来评估其疲劳性能。
这种测量方法非常灵敏和可靠，被广泛用于航空、航天、汽车、机械制造等领域。
- 1 -。
测功机工作原理精编版
测功机工作原理精编版测功机是一种重要的测试设备，用于评估发动机、马达等能源转换装置的性能和能量输出。
它可以测量转矩、功率、效率和输出等参数，对各种类型的能源转换设备进行性能测试和验证。
本文将详细介绍测功机的工作原理。
一、测功机的组成部分测功机主要由电机、转矩传感器、角度传感器、控制系统和数据采集系统等部分组成。
电机是测功机的动力源，它将能量输入设备转换为机械能。
常见的电机类型包括交流电机和直流电机，具体选择根据测试要求和设备种类决定。
转矩传感器用于测量设备输出转矩的大小。
它一般采用应变片传感器，通过测量应变片的变形来推算材料受力情况，从而得到转矩值。
角度传感器用于测量输出转轴的角度变化。
它可以采用多种方式，如光电传感器、霍尔传感器等，测量转轴的旋转角度，并将其转化为电信号。
控制系统负责控制测功机的运行过程。
它接收传感器的信号，并通过控制电机的转速和负载来实现不同工况下的测试要求。
数据采集系统用于收集和记录测试过程中产生的数据。
它通常包括数据采集卡、传感器连接线等，将传感器信号转化为计算机可识别的数字信号。
二、测功机的工作原理测功机的工作原理可以简单分为功率测量和转矩测量两个过程。
1.功率测量过程：首先，测试对象被连接到测功机的输入端。
当电机驱动测试对象旋转时，转矩传感器会测量出输出转矩的大小，并将该数据传递给控制系统。
控制系统会记录转矩信号和电机的转速信号，并通过计算得到输出功率的数值。
功率计算公式为：P=Tω，其中P表示输出功率，T表示输出转矩，ω表示输出转速。
控制系统会根据这一公式进行计算，并将结果显示或存储。
2.转矩测量过程：在转矩测量过程中，电机不会运转，测试对象被夹紧。
此时，转矩传感器测量并记录输出转矩的数值。
转矩传感器通过应变片的变形来测量转矩。
应变片是一种能随受力而引起变形的材料，其变形程度与被测转矩成正比。
传感器将应变片的变形转化为电信号，并经过放大和滤波处理后，将结果传递给控制系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测功机工作原理精编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】
测功机工作原理
测功机也称测功器，主要用于测试发动机的功率，也可作为齿轮箱、减速机、变速箱的加载设备，用于测试它们的传递功率。
测功机工作原理：
工作时，通过控制器提供激磁电流给磁滞测功机，磁滞测功机内部线圈通电时则产生磁力线，通过定子齿极、气隙、转子磁滞杯，形成一闭合磁路，由于磁力线在齿凸极部分分布较密，齿间分布较稀，当转子旋转时，磁滞杯上感应电势并产生涡流，涡流和磁场相互作用而产生转矩，该转矩即为负载力矩。
该力矩的大小只与控制器加在测功机线圈上的电流大小有关，而与被试电机拖动测功机旋转的速度基本无关。
测功机的主要区别也是原理的不一样，具体的性能上也有差异。
举个例子说，像磁滞测功机主要应用于微小功率高转速的电机加载测试，如一些微小电机；而磁粉测功机适用于低速大扭矩，中小功率的加载测试，如小型电机或者减速机的加载；电涡流测功机则适用于中高转速，功率范围适用更大一些的加载测试，如电机、减速机、发动机等，所用于发动机试验。
水力、电涡流测功机的基本原理是将原动机产生的机械能转化为热能由水冷却后把热量带走，原动机发出的能量不能回收，转换过程中亦需耗费能量。
而电力测功机却可以把原动机产生的机械能转换为电能回馈到内部电网，供其他设备使用。
测功机性能：
1、节能（像水力、电涡流测功机）
2、紧急保护特性
测功机本身具有过流，断相等保护功能，配合控制系统的超速保护功能，有效的避免了因原动机故障而引起的测功机损坏和原动机故障的扩大。
电涡流测功机可以双向加载，但在低速时加载性能比水力测功机还差，不能作为反拖设备，在需要做发动机机械效率试验时需要另外配置拖动设备。
3、瞬态加载特性
像水力测功机的加载反应时间基本上在秒级，电力测功机的加载反应主时间为ms级，这主要取决与变频器的阶跃响应和系统的惯性
4、加载方式
像水力测功机只能在一个方向加载，同时转速低于一定值时加载性能变差；不能作为反拖设备，在需要做发动机机械效率试验时需要另外配置拖动设备。
5、可靠性
普莱德测功机的负载电机、转矩转速传感器、变频器均经国家权威部门严格检测，完全符合相关的行业标准。
6、反拖特性
水力测功机和电涡流测功机本身只消耗原动机能量，不能提供驱动动力，因此不能作为反拖设备。
电力测功机可以方便的转换成电机拖动模式，从电网吸收能量，作为动力机械倒拖原动机。
7、可维护性
由于采用了完全符合行业标准/国家标准的配套件，用户在维护时不必依赖制造商，完全可以自行进行日常的维护保养，甚至在需要更换主机和传感器时亦可独立完成，降低维护保养费用。
8、基建费用低
普莱德交流测功机本身带有风机冷却，无需水冷装置（包括水池和循环管道），节省基建费。
