底盘测功机安全操作规程

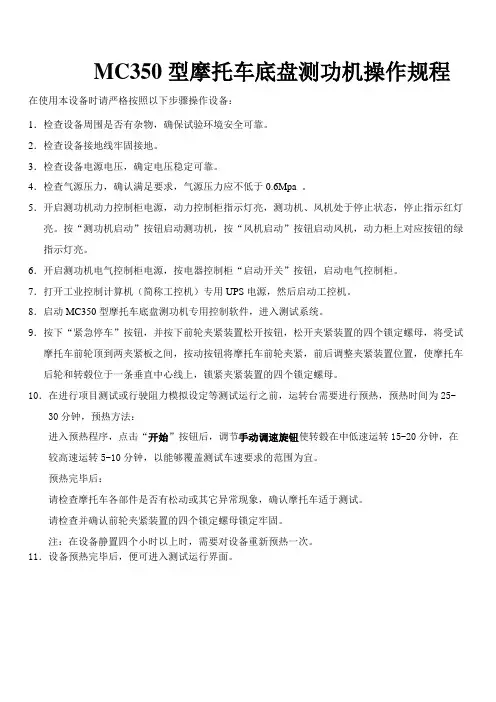

MC型摩托车底盘测功机操作规程
MC350型摩托车底盘测功机操作规程在使用本设备时请严格按照以下步骤操作设备：1．检查设备周围是否有杂物，确保试验环境安全可靠。
2．检查设备接地线牢固接地。
3．检查设备电源电压，确定电压稳定可靠。
4．检查气源压力，确认满足要求，气源压力应不低于0.6Mpa 。
5．开启测功机动力控制柜电源，动力控制柜指示灯亮，测功机、风机处于停止状态，停止指示红灯亮。
按“测功机启动”按钮启动测功机，按“风机启动”按钮启动风机，动力柜上对应按钮的绿指示灯亮。
6．开启测功机电气控制柜电源，按电器控制柜“启动开关”按钮，启动电气控制柜。
7．打开工业控制计算机（简称工控机）专用UPS电源，然后启动工控机。
8．启动MC350型摩托车底盘测功机专用控制软件，进入测试系统。
9．按下“紧急停车”按钮，并按下前轮夹紧装置松开按钮，松开夹紧装置的四个锁定螺母，将受试摩托车前轮顶到两夹紧板之间，按动按钮将摩托车前轮夹紧，前后调整夹紧装置位置，使摩托车后轮和转毂位于一条垂直中心线上，锁紧夹紧装置的四个锁定螺母。
10．在进行项目测试或行驶阻力模拟设定等测试运行之前，运转台需要进行预热，预热时间为25-30分钟，预热方法：进入预热程序，点击“开始”按钮后，调节手动调速旋钮使转毂在中低速运转15-20分钟，在较高速运转5-10分钟，以能够覆盖测试车速要求的范围为宜。
预热完毕后：请检查摩托车各部件是否有松动或其它异常现象，确认摩托车适于测试。
请检查并确认前轮夹紧装置的四个锁定螺母锁定牢固。
注：在设备静置四个小时以上时，需要对设备重新预热一次。
11．设备预热完毕后，便可进入测试运行界面。
1．主界面构成按照操作规程启动测功机程序，在进入如上主界面之前，系统自动提示开启动力柜测功机电源、风机电源以及控制柜电源，本操作系统包括预热程序、测试运行、数据查询、录入标准、修改标准、系统设置、帮助、关于、退出等操作环境。
预热程序：设备进行测试前通过手动设定对设备进行热机运转；测试运行：可选择不同的方式对摩托车进行性能、工况测试；数据查询：根据测试编号对已测试摩托车的性能数据及曲线进行查询；录入标准：用滑行法设定阻力标准；修改标准：可修改标准中的参数；系统设置：对系统的一些参数进行设定或校验；帮助：调取设备的帮助文件；关于：提供公司的联系方式；退出：退出测试程序。

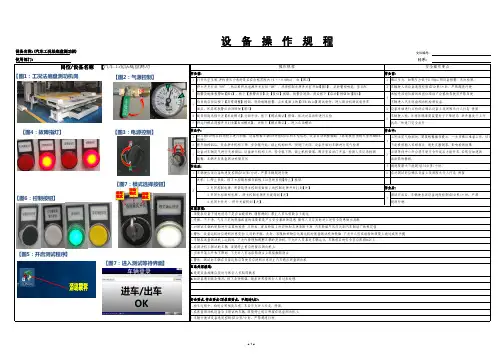

3.汽车底盘测功机操作规程
设备名称:(汽车工况法底盘测功机)文件编号：使用部门:科系：操作规程安全操作要点作业前：作业前：1打开总空压阀,并检查压力表的是否在合格范围内（0.5～0.8Mpa)。
如【图2】1确认压力，如果压力低于0.5Mpa,则设备报警，无法检测。
2将主开关打到“ON” ,然后再将总电源开关打到“ON”，并将控制电源开关打开如【图3】。
此时警报响起，显示PC 2车辆驶入该设备速度控制在5公里/小时，严禁超速行驶。
报警及故障报警如【图4】，按下【报警消音】及【复位】按钮，报警音消除，然后按下【启动】按钮如【图6】3未接受该岗位培训或岗位培训不合格的驾驶员严禁驾驶3待系统启动后按下【异常调整】按钮，消除故障报警，点击桌面上的【CES Main】测试软件，进入测功机测试软件界车辆进入汽车底盘测功机检测设备。
面后，PC异常报警自动消除如【图5】4设备单独进行点检时应确认设备上及周围无行人行走，停留4旋转钥匙选择开关【系统模式】打到手动，按下【模式确认】按钮，依次对各动作进行点检。
5车辆驶入前，注意防爬滚筒装置处于下降状态，举升器处于上升5将运行模式选择开关打到【自动模式】，并按下【模式确认】，进入自动模式。
状态，快速门完全打开作业中：作业中：1将车辆VIN码在扫码枪上进行扫描，设备根据车辆VIN码前8位识别车型信息，设备自动调整轴距.（需要提前预制车型库或MES 联网）1工况法尾气检测时，需要根据操作提示，一步步确认准备工作，切记2按开始按钮后，设备举升机构下降、安全辊升起、锁止机构松开、快速门关闭，设备开始对车辆进行尾气检测不能提前插入采样探头，避免仪器调零，影响检测结果。
3设备对车辆尾气进行完检测后，设备举升机构上升、安全辊下降、锁止机构锁紧、隔音室启动门开启，检测人员记录检测2必须等待中心升台将车轮完全升起后才能开车，否则会加速测数据，车辆开出底盘测功机隔音间。
试滚筒的磨损。
作业后：3测速度最大不能超过130公里/小时。
底盘测功机安全操作规程
底盘测功机操作规程
1．应严格按照说明书进行各项操作
2．不允许轴载大雨lOt的车辆进行检测或通过。
3．车辆上台前，底盘下部应清洗干净，轮胎气压应达到规定值，将粘、嵌在轮胎上的泥沙和石块清除干净。
4．为保证测试精度，仪器箱必须预热30分钟以上。
5．当汽车为前轮驱动时，应使汽车处于直线行使状态。
6．当用高速(80~lOOkm／h)进行检测时，应特别注意安全操作，高速检测时间应<2min/次。
7.测试时，一定要用挡块（三角铁）抵住汽车前轮（既不压滚筒的车轮）或用牵引绳拉住。
测试中，汽车的前、后均严禁站人或通行。
8. 在测试中，严禁将举升器升起。
严禁被测车轮接触到举升板。
9. 测功完毕后，退出测功状态。
10.测功结束后，应切断总电源。
摩托车底盘测功机说明
风机启动（指示灯）
在启动动力柜、控制柜及测试软件后，风运转时该指示灯变亮，指示风机处于
工作运行状态。
报警指示灯
当测功机故障、风机故障、超速、超温、前轮未夹紧进入测试状态等故障发生
时，控制柜上报警指示灯变亮，同时测试屏幕上会出现紧急提示，提示操作人员及
驾驶员停止设备及摩托车。
-5-
三、设备操作方法
-1-
一、概述
天波科技 精品测器
主要技术参数
1．转毂装置 直径：530.5mm 宽度：250mm 车速：0～160km/h 最大加减速度：土 0.5G 额定轴负荷：350kg 转速范围：0～1600rpm（0～160km/h）
2．动力吸收装置： 最大吸收/驱动功率：30kW 变频器控制装置 固定惯量：120kg 惯性补偿范围：120～300kg 电惯量控制范围：0～180kg
天波科技 精品测器
在使用本设备时请严格按照以下步骤操作设备： 1．检查设备周围是否有杂物，确保试验环境安全可靠。 2．检查设备接地线牢固接地。 3．检查设备电源电压，确定电压稳定可靠。 4．检查气源压力，确认满足要求，气源压力应不低于 0.6Mpa 。 5．开启测功机动力控制柜电源，动力控制柜指示灯亮，测功机、风机处于停止状态，
注：当夹紧装置松开时，严禁摩托车在运转台上运转。 测功机停止（指示灯）
在启动动力柜、控制柜及测试软件后，该指示灯变亮，指示测功机处于工作停
止状态。 测功机启动（指示灯）
在启动动力柜、控制柜及测试软件后，测功机运转时该指示灯变亮，指示测功
机处于工作运行状态。 风机停止（指示灯）
在启动动力柜、控制柜及测试软件后，该指示灯变亮，指示风机处于工作停止
2． 测量控制部分 显示器 司机助控制单元 手动控制单元 急停控பைடு நூலகம்单元 行驶阻力控制单元 运行状态指示单元 测量运算单元 风速控制单元
底盘测功机操作规程
底盘测功机操作规程
《底盘测功机操作规程》
一、使用前准备
1. 检查底盘测功机的各项部件是否完好无损，特别是刹车系统和电气系统。
2. 根据车辆类型和参数设置，调整底盘测功机的参数。
3. 确保底盘测功机周围没有任何障碍物或杂物，以确保安全使用。
二、操作步骤
1. 将车辆停放在底盘测功机的测试位置，并确保车辆停稳。
2. 启动底盘测功机并进行自检，确保底盘测功机正常工作。
3. 按照底盘测功机操作手册的要求，进行标定和校正，以确保测试结果的准确性。
4. 进行车辆的动力性能测试，包括加速、刹车和稳定性测试。
5. 根据测试结果进行数据分析和记录，以便进行后续的评估和改进。
三、安全注意事项
1. 在操作底盘测功机时，严禁将手、脚或其他物体伸入底盘测功机的测试范围。
2. 在进行测试时，确保车辆和底盘测功机周围没有任何人员或其他物体，以防意外发生。
3. 在操作过程中，严格按照底盘测功机操作手册的要求进行操作，不得擅自更改参数或调整设备。
4. 在测试过程中，如发现异常情况，应及时停止测试并进行检
修，确保设备和人员的安全。
通过遵守《底盘测功机操作规程》，能够保证底盘测功机的正常运行并得到准确的测试结果，确保测试的安全性和可靠性。

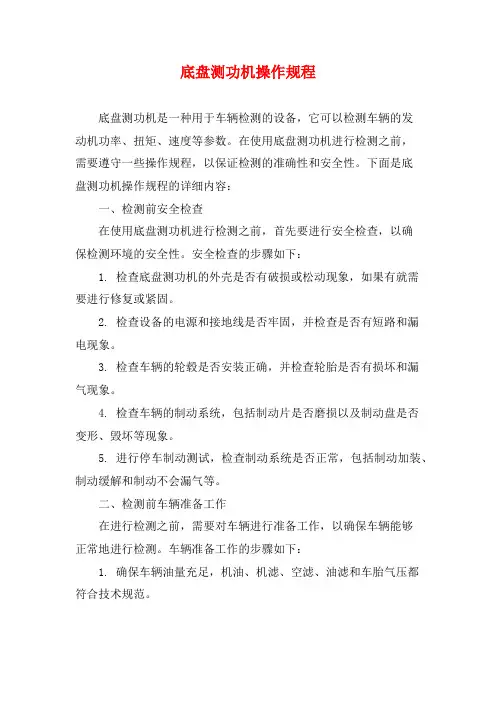

底盘测功机操作规程
底盘测功机操作规程底盘测功机是一种用于车辆检测的设备，它可以检测车辆的发动机功率、扭矩、速度等参数。
在使用底盘测功机进行检测之前，需要遵守一些操作规程，以保证检测的准确性和安全性。
下面是底盘测功机操作规程的详细内容：一、检测前安全检查在使用底盘测功机进行检测之前，首先要进行安全检查，以确保检测环境的安全性。
安全检查的步骤如下：1. 检查底盘测功机的外壳是否有破损或松动现象，如果有就需要进行修复或紧固。
2. 检查设备的电源和接地线是否牢固，并检查是否有短路和漏电现象。
3. 检查车辆的轮毂是否安装正确，并检查轮胎是否有损坏和漏气现象。
4. 检查车辆的制动系统，包括制动片是否磨损以及制动盘是否变形、毁坏等现象。
5. 进行停车制动测试，检查制动系统是否正常，包括制动加装、制动缓解和制动不会漏气等。
二、检测前车辆准备工作在进行检测之前，需要对车辆进行准备工作，以确保车辆能够正常地进行检测。
车辆准备工作的步骤如下：1. 确保车辆油量充足，机油、机滤、空滤、油滤和车胎气压都符合技术规范。
2. 将车辆驶入测功机的车架中，确保车辆的轮胎和轮缘都贴紧于测功机轮辋，并将车辆固定在车架上，防止在测功过程中发生异常情况。
3. 开启车辆的电气装置，使车辆的电器系统处于正常工作状态。
4. 确定车辆的传动方式，排挡不应有问题，避免在检测过程中发生异常现象。
5. 对车辆进行加速运行测试，确保车辆能够正常加速，不发生熄火、抖动等现象。
三、测功机操作步骤在进行底盘测功机测试之前，需要进行一些的操作步骤，以使检测的结果更加准确和可靠。
以下是操作步骤：1. 检查测功机的滚筒和测量系统是否有异常现象。
2. 在检测前进行零位校准，确保测试系统的测量读数处于零位，从而保证测试结果的准确性。
3. 调整排气系统，在车辆运行时排出的废气能够在一个正确的温度范围内运行。
4. 启动车辆并慢慢加速，直到车速逐渐增加到测试目标值。
5. 进行测试的时候需要记录测试时的读数，根据测试结果进行分析和计算。
底盘测功机的操作规程及注意事项
底盘测功机的操作规程及注意事项
在使用和操作汽车底盘测功机（以下简称测功机）之前，请仔细阅读安全须知和使用说明书。
一、驱动轮输出功率检验
1、检验前仪器及车辆准备
①车辆轮胎气压、花纹深度符合标准规定，胎面清洁。
②测量时发动机冷却水和润滑油温度应达到汽车使用说明书所规定的热车状态。
③如对同一辆车连续重复测试，准备风机对准车头吹风散热。
2、检验程序
①根据受检车型，在底盘测功机上设定检测速度V
M或V
P。
②待检测汽车空载，将驱动轮置于底盘测功机滚筒上，举升器下降，用挡车器挡住非驱动轴车轮，前桥驱动车辆拉紧驻车制动并调整活动挡轮使其靠近车轮。
③关闭空调系统等非汽车运行所必须的耗能装置，启动汽车，逐步加速并换至直接档，使汽车以直接档的最低车速稳定运转。
④将油门踏板踩到底，测定V
M或V
P工况的驱动轮输出功率。
⑤测取读数。
待汽车速度在设定的检测速度下稳定15s后，方可记录仪表显示的输出功率值；实际检测速度与设定检测速度的允差为±
0.5km/h。
⑥在读数期间，扭矩变动幅度应不超过4%。
⑦按GB18276-2000附录B（标准的附录）中表B1记录环境状态及检测数据。
并将输出功率修正为标准环境状态下的校正驱动轮输出功率。
⑧对η
VM或η
VP低于xx的车辆，允许复测一次。
⑨检测结束，前桥驱动车辆卸掉活动挡轮，举升器上升。
4、注意事项
①检测时车辆前方及驱动轮两旁不准站立人员。
②在检验台滚筒高速旋转时，不得在检测台上急刹车。
③对同一辆车应尽量避免连续重复测试。
汽车检测车间操作规程
1.1 检测目的汽车底盘输出功率检测又称底盘测功，指对汽车驱动轮输出功率的检测。
底盘测功的目的是评价汽车的动力性；同时，对驱动轮输出功率和屐机输出功率进行对照，可求出传动效率以评价汽车传动系数的技术状况。
1.2 底盘测功机的功能1)检测汽车底盘输出功率；2)检验汽车滑行性能；3)检验汽车加速性能；4)校验车速表；5)检验里程表。
1.3 检测仪器及技术参数检测仪器：汽车底盘测功机主要技术参数电源：AC220V 50Hz最大车速：120km/h最大牵引力：980daN最大功率：160kW最大承载质量：1000001.4 测试前准备1)调整发动机至最佳技术状态，发动机及传动系行驶至正常温度；2)轮胎表面应清除干净；3)轮胎气压应符合原厂规定。
1.5 操作规程接通测功机电源，预热至规定的时间；1) 将被测车辆沿与滚筒垂直的方向，平稳驶入试验台，如果是转向轮为驱动轮还要把车固定好；2)挡块抵放在一对非驱动轮的前方，将风冷却机置于被测车的前方；3)合上底盘测功机主电源开头，打开冷却水开头，打开工位计算机，进入Windows98 操作界面。
双击桌面上的“底盘测功机”图标，进入该工位检测程序主界面；4)点主界面上的“自动检测”按钮，进入检测界面；5)在屏幕相应位置处选择所需的测功检测点个数，单击“开始”；6)起动发动机，换入选定档位，逐渐加速，使发动机在相应的转速点运转。
开启冷却风机；7) 按照点阵屏上所显示的要求，待数据稳定后采样第一个数据点，所行到的相关数据将随后显示在点阵屏上；8)在按照点阵屏上所显示的要求，待数据稳定后，采样第二个数据点，以此类推，直到将所设置的检测点个数取全；9)检测结束，待驱动轮停转后，移开冷却风机和三角挡块，将被测车驶离试验台；10)按“退出”按钮，回到主界面，再单击主界面的“退出”按钮回到桌面；11)关机，关闭底盘测功机主电源，关闭冷却水。
1.6 注意事项1)不允许超过测功机允许轴重的车辆驶入测功机进入检测；2)发动机大负荷运转，一定要开启冷却风机；3)被检车辆前方严禁站人；4)检测过程中，要注意观察车辆的发动机、轮胎、排气管的状况，发现异常应迅速住手检测，排除故障后重检。
